PSA 15 A1 - Wand-Schlauchaufroller PARKSIDE - Kostenlose Bedienungsanleitung

Produkttyp	Wandschlauchaufroller
Marke	Parkside
Modell	PSA 15 A1
Abmessungen (ca.)	30 x 20 x 20 cm
Gewicht (ca.)	2,5 kg
Antrieb	Manuell (ohne Strom)
Schlauchlänge	15 m
Max. Wasserdruck	Standard (geeignet für Haushaltsarmaturen)
Hauptfunktionen	Automatischer Aufroller mit Rücklaufsperre, 180° Schwenkung, integrierter Wasserstopp
Material	Widerstandsfähiger Kunststoff, Stahl (Feder)
Pflege und Reinigung	Mit einem feuchten Tuch reinigen; im Winter frostsicher lagern
Sicherheit	Strahl nicht auf Personen oder Tiere richten; Wasser nicht trinken; Kinder nicht unbeaufsichtigt lassen
Ersatzteile und Reparierbarkeit	Nur Original-Ersatzteile verwenden
Lieferumfang	Wandhalterung, Schlauchgehäuse, Gartenschlauch 15 m, Sprühdüse, Anschluss-Schlauch, Wasserhahnanschlussstücke, Dübel und Schrauben
Garantie	Entspricht der geltenden Gesetzgebung (siehe Bedienungsanleitung)

Häufig gestellte Fragen - PSA 15 A1 PARKSIDE

Wie montiere ich den Wandschlauchaufroller?

Wählen Sie eine stabile Wand, bohren Sie vier Löcher mit den mitgelieferten Dübeln 6 x 40 mm, befestigen Sie die Wandhalterung mit den Schrauben 6 x 50 mm, hängen Sie dann das Schlauchgehäuse ein und sichern Sie es mit dem Stift.

Wie verwende ich die Rücklaufsperre?

Ziehen Sie den Schlauch auf die gewünschte Länge und lassen Sie ihn dann langsam los. Der Schlauch arretiert automatisch. Zum Aufrollen kurz daran ziehen und dann von Hand führen, während er sich aufrollt.

Was tun im Winter, um Frostschäden zu vermeiden?

Entfernen Sie das Produkt von der Wand und lagern Sie es an einem trockenen, frostsicheren Ort. Entleeren Sie den Schlauch vollständig, bevor Sie ihn verstauen.

Kann ich das Wasser aus dem Schlauch trinken?

Nein, dieses Produkt ist nicht für Trinkwasser geeignet. Trinken Sie niemals das Wasser aus diesem Schlauch.

Wie reinige ich den Aufroller?

Verwenden Sie ein feuchtes Tuch zur Reinigung der Oberflächen. Verwenden Sie keine aggressiven Reinigungsmittel. Achten Sie darauf, dass kein Wasser in das Gehäuse eindringt.

Welche wichtigen Sicherheitshinweise gibt es?

Richten Sie den Wasserstrahl niemals auf Personen, Tiere oder elektrische Geräte. Beaufsichtigen Sie Kinder und lassen Sie sie nicht mit dem Produkt spielen. Überprüfen Sie vor jeder Verwendung den Zustand der Teile.

Wie schließe ich den Schlauch an den Wasserhahn an?

Schrauben Sie das Wasserhahnstück 13 auf den Wasserhahn. Verwenden Sie bei Bedarf den Reduzierer 14. Stecken Sie dann das Schlauchstück für den Wasserhahn 12 und den Anschlussschlauch 11 bis zum Klick ein.

Was tun, wenn sich der Schlauch nicht richtig aufrollt?

Überprüfen Sie, ob der Schlauch verdreht oder eingeklemmt ist. Ziehen Sie ihn vollständig aus und führen Sie ihn beim Aufrollen von Hand. Lassen Sie ihn nicht allein aufrollen.

Kann ich das Produkt mit einem Rasensprenger oder einer Pistole verwenden?

Ja, die Sprühdüse 7 kann entfernt und durch ein Standardzubehör ersetzt werden. Stellen Sie sicher, dass die Verbindung richtig eingerastet ist.

Wo finde ich Ersatzteile?

Kontaktieren Sie den Parkside-Kundendienst oder besuchen Sie www.lidl-service.com. Verwenden Sie nur Originalteile, um die Sicherheit zu gewährleisten.

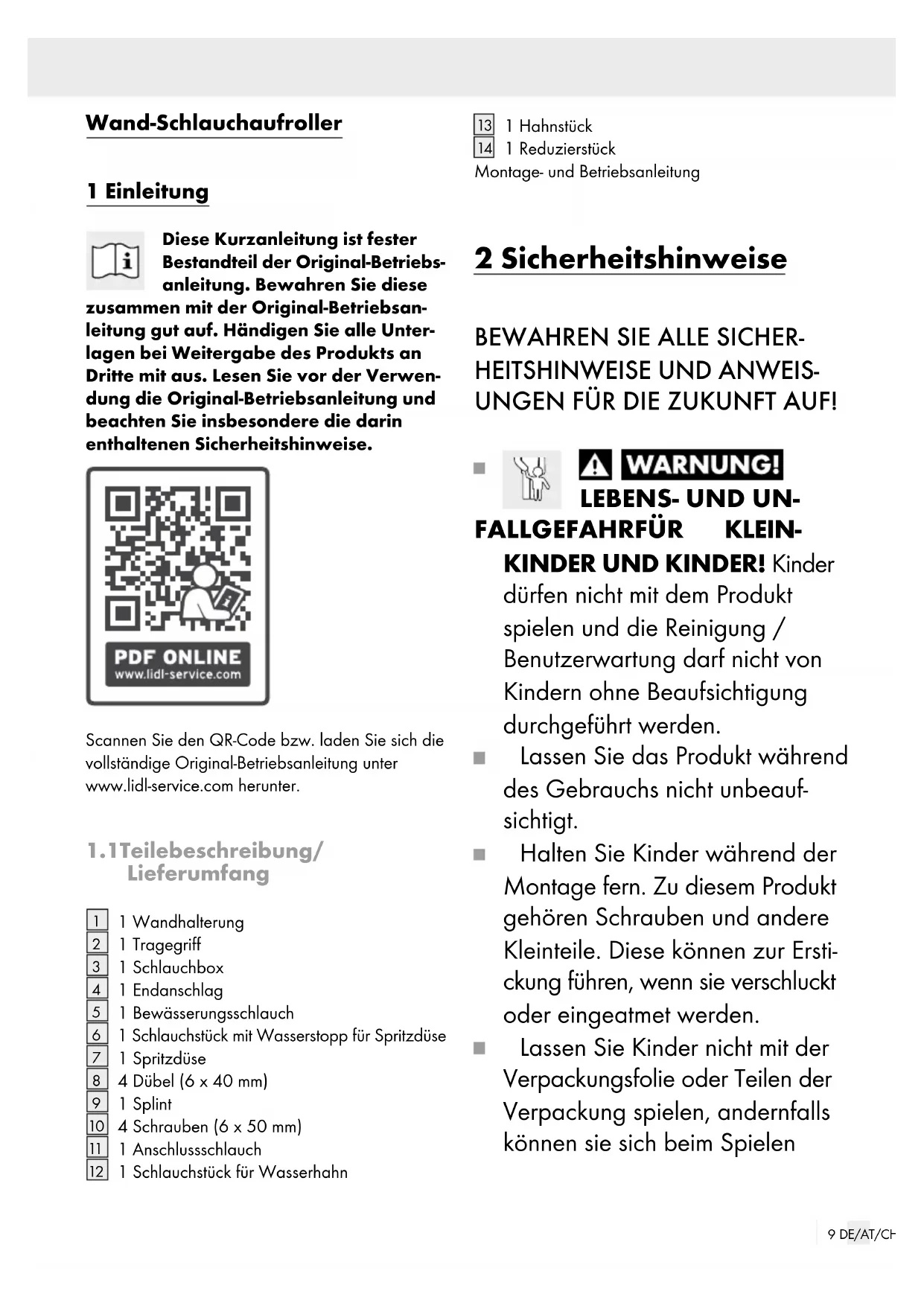

BEDIENUNGSANLEITUNG PSA 15 A1 PARKSIDE

WAND-SCHLAUCHAUFROLLER

Kurzanleitung

FR BE

ENROULEUR DE TUYAU MURAL

DE/AT/CH Kurzanleitung Seite 9

GB/IE Quick start guide Page 13

Diese Kurzanleitung ist fester Bestandteil der Original-Betriebsanleitung. Bewahren Sie diese zusammen mit der Original-Betriebsanleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus. Lesen Sie vor der Verwendung die Original-Betriebsanleitung und beachten Sie insbesondere die darin enthaltenen Sicherheitshinweise.

PDF ONLINE www.lidl-service.com

Scannen Sie den QR-Code bzw. laden Sie sich die vollständige Original-Betriebsanleitung unter www.lidl-service.com herunter.

1.1 Teilebeschreibung/Lieferumfang

1 Wandhalterung
2 1 Tragegriff
3 1 Schlauchbox
4 1 Endanschlag
5 1 Bewässerungsschlauch
6 1 Schlauchstück mit Wasserstopp für Spritzdüse
7 1 Spritzdüse
8 4 Dübel (6 x 40 mm)
9 1 Splint
10 4 Schrauben (6 x 50 mm)
11 1 Anschlussschlauch
12 1 Schlauchstück für Wasserhahn

13 1 Hahnstück

14 1 Reduzierstück

Montage- und Betriebsanleitung

2 Sicherheitshinweise

BEWAHREN SIE ALLE SICHER- HEITSHINWEISE UND ANWEIS- UNGEN FÜR DIE ZUKUNFT AUF!

WARNUNG! LEBENS- UND UN-

FALLGEFAHRFÜR KLEIN- KINDER UND KINDER! Kinder dürfen nicht mit dem Produkt spielen und die Reinigung / Benutzerwartung darf nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Lassen Sie das Produkt während des Gebrauchs nicht unbeaufsichtigt.
- Halten Sie Kinder während der Montage fern. Zu diesem Produkt gehören Schrauben und andere Kleinteile. Diese können zur Erstickung führen, wenn sie verschluckt oder eingeatmet werden.
Lassen Sie Kinder nicht mit der Verpackungsfolie oder Teilen der Verpackung spielen, andernfalls können sie sich beim Spielen

darin verfangen oder Teile verschlucken und ersticken.

■ Stellen Sie sicher, dass Sie bei der Montage keine Stromleitung beschädigen.
■ Richten Sie den Wasserstrahl niemals auf elektrische Einrichtungen.
■ Richten Sie den Wasserstrahl niemals auf Personen oder Tiere.
■ Stellen Sie sicher, dass alle Teile unbeschädigt und sachgerecht montiert sind.
- Kontrollieren Sie den Wasserdruck ordnungsgemäß, um zu verhindern, dass Wasser mit hohem Druck entweicht und zu Verletzungen führt. Richten Sie den Wasserstrahl nicht auf Personen oder Tiere.
Trinken Sie niemals das Wasser, das Sie mit dem Produkt transportieren. Das Produkt ist nicht für Trinkwasser geeignet. Das Produkt ist zum Befördern von Wasser aus ortsfesten Installationen vorgesehen. Andere Flüssigkeiten dürfen damit nicht befördert werden.
Verlegen Sie den ausgerollten Schlauch nur flach auf dem Boden. Vermeiden Sie hochstehende Schlaufen. Schlaufen sind Stolperfallen und können zu Unfällen führen.

Lassen Sie den Schlauch nicht von allein zurückschnellen. Führen Sie ihn vorsichtig in das Gehäuse zurück.
■ Lassen Sie den Schlauch nicht los, wenn die automatische Stoppfunktion nicht eingerastet ist.
Rutschgefahr! Wenn der Boden nass ist, können Sie auf dem Boden ausrutschen und sich verletzen. Stellen Sie sicher, dass der Boden in der Nähe des Produkts möglichst trocken gehalten wird.
■ Drehen Sie den Wasserhahn zu, wenn das Produkt nicht in Gebrauch ist.
■ Stellen Sie sicher, dass Sie bei der Montage keine Kabel, Leitungen und Wasserrohre beschädigen. Suchen Sie den Montageort vor dem Bohren mit einem Leitungssucher ab.
Um Frostschäden zu vermeiden, demontieren Sie das Produkt im Winter von der Wand und lagern Sie es trocken.
■ Führen Sie den Schlauch nicht um Ecken oder Kanten und nicht an spitzen oder scharfkantigen Gegenständen entlang. Die entstehenden Beschädigungen können zu Undichtigkeit führen.

Verlegen Sie den Schlauch nicht in Bereichen, die von Fahrzeugen befahren werden. Das Überfahren kann den Schlauch zum Platzen bringen.
- Öffnen Sie nicht das Gehäuse des Produkts. Die Federn sind vorgespannt, diese können zurückschnellen.
■ Entfernen Sie keine Schrauben aus Teilen des Gehäuses.
Achten Sie darauf, dass sich der Schlauch nicht selbst zurückwickelt. Dieses kann zu Beschädigungen führen.
■ Verschließen Sie die Schlauchöffnung während des Gebrauchs nicht mit Ihren Fingern oder mit Gegenständen.
■ Lassen Sie die Montage nur durch fachkundige Personen durchführen.
■ Verwenden Sie das Produkt nicht mehr, wenn die Kunststoffbauteile Risse oder Sprünge haben oder sich verformt haben. Ersetzen Sie beschädigte Bauteile nur durch passende Originalersatzteile.

3 Vor der Montage

Stellen Sie sicher, dass Sie bei der Montage keine Kabel, Leitungen und Wasserrohre beschädigen. Suchen Sie den Montageort vor dem Bohren mit einem Leitungssucher ab.
□ Nehmen Sie das Produkt aus der Verpackung.

Prüfen Sie, ob die Lieferung vollständig ist (siehe Abb. A).
Kontrollieren Sie, ob das Produkt oder die Einzelteile Schäden aufweisen. Ist dies der Fall, benutzen Sie das Produkt nicht.

3.1 Montageort wählen

■ Wählen Sie einen stabilen, tragfähigen Montageort.
Beachten Sie das Gewicht des Produkts inkl. Wasser im Schlauch (siehe Kapitel „Technische Daten“).
Wählen Sie einen Montageort, an dem der gesamte Schwenkbereich der Schlauchbox 3 von 180° genutzt werden kann (siehe Abb. B).
Bemessen Sie den Abstand zum Wasserhahn so, dass der Anschlussschlauch 11 frei durchhängend angeschlossen werden kann (siehe Abb. C).

3.2 Montagematerial auswählen

Für die Montage an einer Beton- oder Backsteinwand, verwenden Sie die beiliegenden Schrauben 10 und Dübel 8 (siehe Abb. G). Diese sind ausschließlich für Beton- oder Backsteinwände geeignet.
Zum Eindrehen der Schraubels ist ein Schraubenschlüssel mit einer Schlüsselweite von 13 mm erforderlich. Dieser ist nicht im Lieferumfang enthalten.
Für die Montage an anderen Materialien oder Putzstärken über 10 mm verwenden Sie geeignete Schrauben und Dübel. Erkundigen Sie sich im Fachhandel nach den für die jeweilige Wandbeschaffenheit geeigneten Dübeln und Schrauben.

4 Montage

Zeichnen Sie die Bohrlöcher in der vorgegebenen Höhe an und bohren Sie vier Löcher (siehe Abb. E).
Stecken Sie die Dübel in die gebohrten Löcher.

Montieren Sie die Wandhalterung mit Hilfe der Schrauben 10. Die Wandhalterung 1 muss vertikal angebracht werden. Achten Sie darauf, dass Sie die Wandhalterung 1 in Pfeilrichtung anbringen (Pfeil muss nach oben zeigen). An Betonwänden und Mauerwerk, folgen Sie Abbildung G.
Hängen Sie die Schlauchbox in die Wandhalterung 1 ein (siehe Abb. F). Halten Sie die Schlauchbox 3 am Tragegriff 2. Führen Sie die Schlauchbox 3 in die Wandhalterung 1, bis die Achslöcher deckungsgleich sind. Sichern Sie die Schlauch- und Wandhalterung mit dem mitgelieferten Splint 9 (siehe Abb. D). Das Umbiegen der offenen Enden des Splintes 9 verhindert, dass sich der Splint 9 wieder löst.
Schließen Sie das Hahnstück an den Wasserhahn an (siehe Abb. H). Je nach Größe des Anschlussgewindes des Wasserhahns, drehen Sie das Reduzierstück 14 in das Hahnstück 13.
Schließen Sie das Schlauchstück für den Wasserhahn 12 und den Anschlussschlauch 11 am Hahnstück an (siehe Abb. I). Achten Sie darauf, dass dieses hörbar einrastet.
Schließen Sie die Spritzdüse an das Schlauchstück mit Wasserstop 6 an. Achten Sie darauf, dass dieses hörbar einrastet. Achten Sie darauf, dass die Spritzdüse 7 geschlossen ist (siehe Abb. K).

Das Produkt ist betriebsbereit.

5 Bedienung

5.1 Schlauch ausrollen

Ziehen Sie den Bewässerungsschlauch auf die gewünschte Länge aus der Schlauchbox 3 heraus (siehe Abb. J).
Lassen Sie den Zug nach. Der Bewässerungsschlauch 5 fährt kurz zurück, bis er von der Rückholsperre gehalten wird.
Öffnen Sie den Wasserhahn. Achten Sie darauf, dass die Spritzdüse 7 geschlossen ist.
Öffnen Sie die Spritzdüse, indem Sie diese nach rechts drehen (siehe Abb. K).

Die rote Markierung am Schlauch signalisiert das baldige Schlauchende. Der Schlauch kann ab hier nur noch wenige cm heraus gezogen werden.

5.2 Schlauch einrollen

• Verletzungs- und Beschädigungsgefahr! Ein ungeführter Bewässerungsschlauch kann durch die Federkraft der Aufrollautomatik herumgeschleudert werden und Verletzungen und Sachbeschädigungen verursachen.
  Führen Sie den Bewässerungsschlauch grundsätzlich immer mit der Hand. Achten Sie darauf, dass sich beim Einrollen keine weiteren Personen in der Nähe befinden.
  ■ Greifen Sie niemals in das Innere des Gehäuses.
  Schließen Sie die Spritzdüse, indem Sie diese nach links drehen (siehe Abb. K).
  ☐ Schließen Sie den Wasserhahn.
  Öffnen Sie die Spritzdüse, um den Wasserdruck abzulassen. Drehen Sie die Spritzdüse 7 dazu nach rechts. Schließen Sie die Spritzdüse 7 anschließend wieder, indem Sie diese nach links drehen.
  Fassen Sie den Bewässerungsschlauch an der Spritzdüse 7 an. Ziehen Sie kurz am Bewässerungsschlauch 5, um die Rückholsperre zu lösen. Führen Sie den Bewässerungsschlauch 5 mit der Hand, während er sich automatisch bis zum Endanschlag 4 in die Schlauchbox 3 einrollt (siehe Abb. L).
  ☐ Schwenken Sie die Schlauchbox platzsparend an die Wand (siehe Abb. B).
