GEBRUIKSAANWIJZING PROFIM Güde

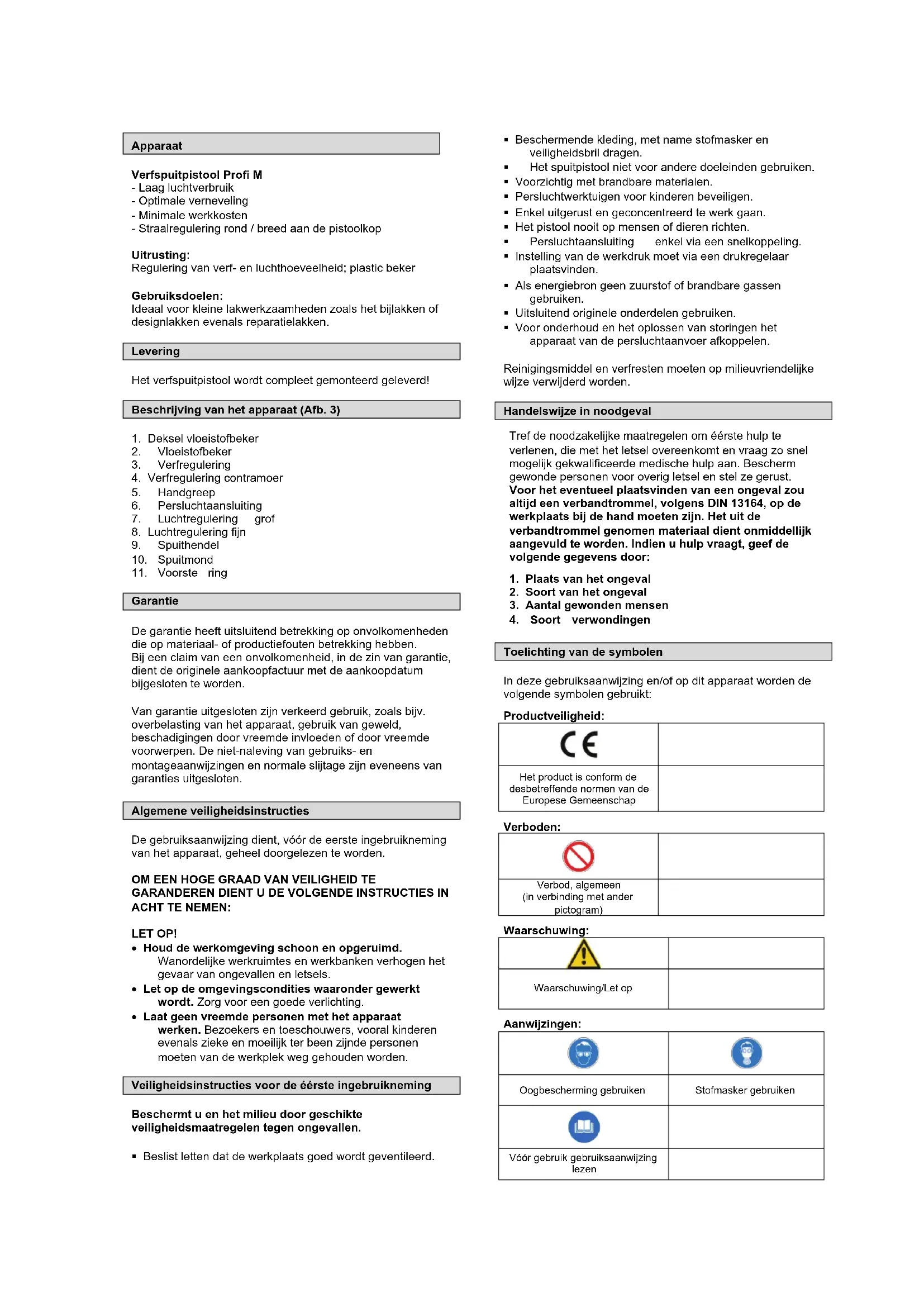

Príslušné smernice EÚ: 2006/42/EGApparaat Verfspuitpistool Profi M - Laag luchtverbruik - Optimale verneveling - Minimale werkkosten - Straalregulering rond / breed aan de pistoolkop Uitrusting: Regulering van verf- en luchthoeveelheid; plastic beker Gebruiksdoelen: Ideaal voor kleine lakwerkzaamheden zoals het bijlakken of designlakken evenals reparatielakken. Levering Het verfspuitpistool wordt compleet gemonteerd geleverd! Beschrijving van het apparaat (Afb. 3)

1. Deksel vloeistofbeker

6. Persluchtaansluiting

7. Luchtregulering grof

8. Luchtregulering fijn

Garantie De garantie heeft uitsluitend betrekking op onvolkomenheden die op materiaal- of productiefouten betrekking hebben. Bij een claim van een onvolkomenheid, in de zin van garantie, dient de originele aankoopfactuur met de aankoopdatum bijgesloten te worden. Van garantie uitgesloten zijn verkeerd gebruik, zoals bijv. overbelasting van het apparaat, gebruik van geweld, beschadigingen door vreemde invloeden of door vreemde voorwerpen. De niet-naleving van gebruiks- en montageaanwijzingen en normale slijtage zijn eveneens van garanties uitgesloten. Algemene veiligheidsinstructies De gebruiksaanwijzing dient, vóór de eerste ingebruikneming van het apparaat, geheel doorgelezen te worden. OM EEN HOGE GRAAD VAN VEILIGHEID TE GARANDEREN DIENT U DE VOLGENDE INSTRUCTIES IN ACHT TE NEMEN: LET OP!

• Houd de werkomgeving schoon en opgeruimd. Wanordelijke werkruimtes en werkbanken verhogen het gevaar van ongevallen en letsels.

• Let op de omgevingscondities waaronder gewerkt wordt. Zorg voor een goede verlichting.

• Laat geen vreemde personen met het apparaat werken. Bezoekers en toeschouwers, vooral kinderen evenals zieke en moeilijk ter been zijnde personen moeten van de werkplek weg gehouden worden. Veiligheidsinstructies voor de éérste ingebruikneming Beschermt u en het milieu door geschikte veiligheidsmaatregelen tegen ongevallen. Beslist letten dat de werkplaats goed wordt geventileerd. Beschermende kleding, met name stofmasker en veiligheidsbril dragen. Het spuitpistool niet voor andere doeleinden gebruiken. Voorzichtig met brandbare materialen. Persluchtwerktuigen voor kinderen beveiligen. Enkel uitgerust en geconcentreerd te werk gaan. Het pistool nooit op mensen of dieren richten. Persluchtaansluiting enkel via een snelkoppeling. Instelling van de werkdruk moet via een drukregelaar plaatsvinden. Als energiebron geen zuurstof of brandbare gassen gebruiken. Uitsluitend originele onderdelen gebruiken. Voor onderhoud en het oplossen van storingen het apparaat van de persluchtaanvoer afkoppelen. Reinigingsmiddel en verfresten moeten op milieuvriendelijke wijze verwijderd worden. Handelswijze in noodgeval Tref de noodzakelijke maatregelen om éérste hulp te verlenen, die met het letsel overeenkomt en vraag zo snel mogelijk gekwalificeerde medische hulp aan. Bescherm gewonde personen voor overig letsel en stel ze gerust. Voor het eventueel plaatsvinden van een ongeval zou altijd een verbandtrommel, volgens DIN 13164, op de werkplaats bij de hand moeten zijn. Het uit de verbandtrommel genomen materiaal dient onmiddellijk aangevuld te worden. Indien u hulp vraagt, geef de volgende gegevens door:

1. Plaats van het ongeval

2. Soort van het ongeval

3. Aantal gewonden mensen

4. Soort verwondingen

Toelichting van de symbolen In deze gebruiksaanwijzing en/of op dit apparaat worden de volgende symbolen gebruikt: Productveiligheid:

Het product is conform de desbetreffende normen van de Europese Gemeenschap

Verbod, algemeen (in verbinding met ander pictogram)

Waarschuwing/Let op Aanwijzingen: Oogbescherming gebruiken Stofmasker gebruiken

Vóór gebruik gebruiksaanwijzing lezenMilieubescherming:

Afval niet in het milieu, maar vakkundig verwijderen Verpakkingsmateriaal van karton bij de daarvoor bestemde recyclingplaatsen afleveren

Beschadigde en/of verwijderde elektrische of elektronische apparaten bij de daarvoor bestemde recyclingplaatsen afleveren

Tegen vocht beschermen Verpakkingsoriëntering boven Technische gegevens:

Apparaataansluiting Werkdruk:

Diameter spuitmond Vloeistofbeker

Gewicht Gebruik volgens bepalingen Dit spuitpistool is een praktisch, met perslucht gedreven lakpistool voor gebruik binnenshuis evenals voor professioneel gebruik. Het spuitpistool is in het bijzonder geschikt voor het lakken van middelgrote oppervlakken en kleine reparaties met lak. De verf wordt daarbij met de luchtstroom zeer fijn verneveld en op het object opgebracht. Het spuitresultaat kan door het instellen van een ronde of brede straal overeenkomend met het te spuiten object aangepast worden. Bij de instelling van een brede straal voor grotere oppervlakten kan de luchtkop traploos in verticale of horizontale positie gebracht worden. Overige gevaren en beschermingsmaatregelen Bedreigingen door werkstoffen en andere stoffen Contact, inademing Bij een grote ontwikkeling van verfdeeltjes kan dit tot beschadiging van de longen leiden. Emissie van gezondheidsschadelijke verfdeeltjes bij werken zonder afzuiging. Bij werkzaamheden met dit apparaat moet altijd een beschermingsmasker tegen stof gedragen worden. Ideaal zou de aanwezigheid van een stofafzuiging zijn. Verwaarlozing van ergonomische beginselen Onjuiste plaatselijke verlichting Gebrekkige verlichting stelt een hoog risico voor. Zorg bij het werken met het apparaat voor voldoende verlichting. Verwijdering De verwijderinginstructies zijn met pictogrammen aangegeven die op het apparaat, resp. op de verpakking, te vinden zijn. Een beschrijving van de afzonderlijke betekenissen is in het hoofdstuk “Aanduidingen op het apparaat” te vinden. Eisen aan de bedienende persoon De bedienende persoon moet, vóór het gebruik van het apparaat, de gebruiksaanwijzing goed gelezen hebben. Kwalificatie Behalve een uitvoerige instructie door vakkundig verkooppersoneel is er geen speciale kwalificatie voor het gebruik van het apparaat nodig. Minimale leeftijd Het apparaat mag slechts door personen gebruikt worden van 16 jaar of ouder. Uitzondering hierop is het gebruik door jeugdige personen bij een beroepsopleiding ter verkrijging van vaardigheid en indien dit onder toezicht van een opleider plaats vindt. Scholing Voor het gebruik van het apparaat is passend onderricht voldoende. Een speciale scholing is niet noodzakelijk. Technische gegevens Aansluitschroefdraad: ¼ “ Werkdruk: 2 – 4 bar Luchtverbruik: 141 l/min. Vloeistofbeker: 100 ml/PVC Diamater spuitmond: 0,8 mm Drukuitgang spuitmond: 1,4 bar Gewicht ca.: 0,5 kg Afmetingen L x B x H in mm: 110 x 60 x 250 EAN: 4015671 02750 4 Artikel nr.: 02750 Transport en opslag

• Bij een langdurige opslag moet het apparaat vooraf grondig gereinigd worden. Montage en de éérste ingebruikneming Het verfspuitpistool wordt al compleet gemonteerd geleverd. Bediening Nooit levensmiddelen of chemicaliën bespuiten! De verfbeker en de luchtslang moeten vast en dicht aan het lakpistool aangesloten zijn. De optimale luchtdruk voor lakken is afhankelijk van de viscositeit en verwerkingstoestand van de verf, tussen 3 en 3,5 bar (eventueel vaststellen). Een optimaal verfresultaat wordt met een afstand van ca. 15 - 20 cm bereikt. Te kleine afstand en te snelle of te langzame bewegingen leiden tot een slecht verfresultaat. Tip: Neem een stuk kartoon en voer altijd éérst een sproeitest uit.Storingen – Oorzaken - Oplossingen

LET OP: ALTIJD EERST DE OVERLASTZEKERINGEN

CONTROLEREN! De verfstraal wordt onderbroken of spuit schoksgewijze.

1. Te weinig verf in het reservoir.

2. Schuin houden van het pistool.

3. Afgesloten verfdoorgang.

4. Losse/beschadigde spuitmond.

5. Te hoge viscositeit.

6. Verstopt gat in het deksel.

Versleten naalddichting of losse kernen. Spuitbeeld is slechts gedeeltelijk aanwezig.

1. Luchtkop vervuild of beschadigd.

2. Verf plakt aan de spuitmond of delen zijn beschadigd.

Onregelmatig spuitresultaat met druppelvorming.

1. Beschadigde spuitmond.

2. Te kleine werkdruk.

3. Te hoge viscositeit.

Onregelmatig opbrengen van materiaal.

1. Te hoge werkdruk.

Inspectie en onderhoud Na het gebruik dient het spuitpistool altijd grondig schoongemaakt te worden. Hiervoor de beker met een onverdund oplosmiddel vullen en met het pistool op een doekje of een ander absorberend vlak sproeien, tot zich geen verfresten meer in het oplosmiddel laten vaststellen. Het pistool aan de buitenkant met een met oplosmiddel bevochtigd doekje schoonmaken. Om het pistool grondig schoon te maken, de contramoer van de verfafstelling (4) geheel uitschroeven en daarbij op de veren letten. Dan de naald van de spuitmond verwijderen, de voorste ring (11) afschroeven en de geperforeerde kop van de spuitmond (10) verwijderen. Met een sleutel de spuitmond afschroeven. Alle componenten enige uren in een bak met een onverdund oplosmiddel onderdompelen. Daarna de onderdelen zorgvuldig afdrogen en het pistool weer samenstellen. De samenstelling in omgekeerde volgorde als die van de demontage. Veiligheidsinstructies voor inspectie en onderhoud Enkel een regelmatig onderhouden en goed verzorgd apparaat kan een tot tevredenheid werkend hulpmiddel zijn. Onderhouds- en verzorgingsfouten kunnen tot onvoorziene ongevallen en letsels leiden.

EG-Conformiteitverklaring Hiermede verklaren wij, Güde GmbH & Co. KG Birkichstraße 6, 74549 Wolpertshausen, Germany dat de navolgend genoemde apparaten, op grond van zijn ontwerp en bouwwijze, evenals de door ons in omloop gebrachte uitvoeringen, aan de desbetreffende fundamentele veiligheids- en gezondheidsverordeningen van de EG-richtlijnen voldoen. Bij niet met ons overeengekomen wijzigingen aan het apparaat verliest deze verklaring haar geldigheid. Benaming van de apparaten: Profi M Artikel nr.: 02750 Datum/Handtekening fabrikant: 12.12.2011 Gegevens betr. ondertekende: bedrijfsleider dhr. Arnold

ta, la presente dichiarazione perde la propriavalidità. Vertaling van de EG-Conformiteitverklaring Hiermede verklaren wij, dat de genoemde machine, op grond van zijn ontwerp en bouwwijze, evenals de door ons in omloop gebrachte uitvoeringen, aan de desbetreende fundamentele veiligheids- en gezondheidverordeningen van de EG-richtlijnen voldoen. Bij een niet met ons overeengeko

Conformiteitsbeoordelingsprocedure

Gegarandeerd geluidsdrukniveau

Gemachtigd voor samenstelling van de technische documenten +
