HASZNÁLATI ÚTMUTATÓ PROFIM Güde

Documentazione tecnica: J. Bürkle FBL; QS Direttive CE applicabili: 2006/42/EGGép Profi M festékszóró pisztoly - alacsony levegő szükséglet optimális porlasztás alacsony üzemi költségek a pisztoly fejen kör- és széles sugár reguláció Felszerelés: festék és levegő mennyiség regulációja; műanyag edényke Használat: Ideális kis terjedelmű lakkozásra, pl. design lakkozás, apró javítások. Szállítmány tartalma A festékszóró pisztolyt komplett összeszerelt állapotban forgalmazzák! Gép (3.ábra)

1. Az edényke fedele

3. A festék regulációja

4. A festék reguláció állító anyacsavarja

6. Sűritett levegő csatlalkozása

7. Durva levegő reguláció

8. Finom levegő reguláció

Jótállás A jótállás kizárólag az anyagi, vagy gyártási hibákból eredő elégtelenségekre vonatkozik. Reklamáció esetén fel kell mutatni az eredeti, a vásárláskor kapott, s a vásárlás dátumával ellátott iratot. A jótállás nem vonatkozik a géppel való szaktalan használat következtében bekövetkező hibákra, pl. a gép túlterhelése, erőszakos használata, vagy idegen tárgyakkal való megrongálódása. A használati utasítás mellőzése következményeire, szerelési és szokásos, normális elhasználódásra sem vonatkozik a jótállás. Általános biztonsági utasítások A használati utasítást a gép első használata előtt figyelmesen el kell olvasni. A MAGAS SZÍNVONALÚ BIZTONSÁG ÉRDEKÉBEN TARTSA BE AZ ALÁBBI UTASÍTÁSOKAT: VIGYÁZZ!

• Munkahelyét tartsa tisztán és rendben. Rendetlenség a munkahelyen és az asztalokon növeli a balesetveszélyt.

• Vegye figyelembe munkakörnyezete sajátosságait. Biztosítson be megfelelő megvilágitást.

• A gép közelébe nem szabad idegen személyt engedni. Látogatókat, nézőközönséget, főleg gyerekeket, betegeket, vagy legyengült személyeket tartson távol munkahelyétől Biztonsági utasítások első üzembehelyezéshez Megfelelő biztonsági intézkedésekkel védje magát és környezetét baleset ellen. Biztosítsa be a munkatérség megfelelő szellőztetését. Viseljen személyi védőöltözéket, elsősorban légzőkészüléket és védő szemüveget. A stóro pisztolyt kizárólag arra a célra szabad használni, melyre rendelve van. Legyen óvatos a tűzveszélyes anyagokkal. A pneumatikus szerszámokat védje gyerekektől. Munkáját nyugodtan, meggondoltan végezze. A szórópisztolyt nem szabad se más személyek, se állatok felé irányítani. Sűrített levegő csatlakozása kizárólag gyorsösszekötő segítségével. A üzemi nyomást redukciós szelep segítségével kell beállítani. Energiaforrásként nem szabad sem oxigént, sem tűzveszélyes gázokat használni. A géphez kizárólag eredeti alkatrészeket szabad használni. Karbantartás és javítás előtt kapcsolja ki a gépet a sűrített levegő forrástól. Tisztító szereket és a festékeket kizárólag ekológiai úton szabad megsemmisíteni. Kényszerhelyzet Biztosítson a balesetnek megfelelő elsősegélyt és lehető leggyorsabban hívjon kvalifikált orvosi segítséget. Óvja a sebesültet további sebesüléses ellen és nyugtassa meg. Az esetleges balesetek miatt a munkahelyen, a DIN 13164 norma követelménye szerint, mindig legyen kéznél, elsősegély nyújtáshoz, kézi patika. Amit, szükség esetén, a kézi patikából kivesz, azonnal pótolja vissza. Ha segítségre van szüksége, tüntesse fel az alábbi adatokat:

1. A baleset színhelye

3. A sebesültek száma

4. A sebesülések típusa

Jelzések a gépen Ebben az utasításban és/vagy a gépen az alábbi szimbólumok vannak feltüntetve A gyártmány biztonsága:

A gyártmány megfelel az illető EU normák követelményeinek

Általános figyelmeztetés (más piktogrammokkal együtt)

Figyelmeztetés/vigyázz Utasítások: Viseljen védő szemüveget Viseljen légzőkészüléket

Használat előtt olvassa el a használati utasítástKörnyezetvédelem:

A hulladékot úgy semmisítse meg, hogy ne ártson a környezetnek. A karton csomagolást át lehet adni megsemmísítésre hulladékgyűjtőbe

Hibás és/vagy tönkrement villany, vagy elektromosgépeket át kell adni az illetékes hulladékgyűjtőbe.

Védje nedvesség ellen A csomagolást felállított helyzetben tartsa Műszaki adatok:

Gép csatlakozó Üzemi nyomás

Szórófej átmérője Festékedényke

Súly A gép rendeltetés szerinti használata Ez a szórópisztoly könnyű, pneumatikusan hajtott, ezermestereknek és szakembereknek szánt lakkozó pisztoly. Elsősorban közepes nagyságú felületek lakkozására és apró javításokra alkalmas. A festéket légárammal nagyon finoman szórja szét és viszi fel a festendő felületre. A szórást, a festett anyagnak megfelelően, kör- és széles sugár reguláció segítségével lehet beállítani. Nagyobb felületek esetén a széles sugár beállítást kell használni, a légnyomásos fejjel folyamatosan vertikális és horizontális irányban haladni. Maradékveszély és óvintézkedések Veszélyeztetés munkadarabbal és más anyagokkal Kontaktus, belélegzés A nagy mértékben keletkező festékcseppek megkárosíthatják a tüdőt. A festékcseppek emissziója, elszívó berendezés nélküli környezetben, egészségre káros hatásúak. A géppel való munka közben viseljen légző készüléket. Ideális elszívó berendezés használata. Az ergonómiai elvek elhanyagolása Nem elegendő megvilágítás Az elégtelen megvilágítás komoly kockázattal jár. A géppel való munka közben biztosítson be megfelelő megvilágítást. Megsemmisítés A megsemmisítési utasítások a gépen, resp. a csomagoláson elhelyezett piktogramokból olvashatók le. Az egyes jelzések magyarázata a „Jelzések a gépen“ fejezetben találhatók. Követelmények a gép kezelőjére A gép kezelője használat előtt figyelmesen olvassa el a használati utasítást. Szakképesítés A gép használatához, szakemberrel való felvilágosításon kívül nem szükséges speciális szakképesítés. Minimális korhatár A géppel kizárólag 16 éven felüli személyek dolgozhatnak. Kivételt képez a fiatalkorúak foglalkoztatása szakképzés alatt az oktató felügyelete mellet szakképzettség elsajátítása érdekében. Képzés A gép használatához elegendő szakember felvilágosítása resp. a használati utasítással való megismerkedés. Speciális képzés nem szükséges. Műszaki adatok: Csatlakozó csavarmenet: ¼ “ Üzemi nyomás: 2 – 4 bar Levegő szükséglet: 141 l/min. Edényke: 100 ml/PVC Szórófej Ø: 0,8 mm Nyomás a szórófejnél: 1,4 bar Súly cca: 0,5 kg Méretek H x Sz x M mm: 110 x 60 x 250 EAN: 4015671 02750 4 Megr. szám: 02750 Szállitás és raktározás

• Hosszabb raktározás előtt a gépet alaposan meg kell tisztítani. Szerelés és első üzembehelyezés A festékszóró pisztolyt komplett összeszerelt állapotban forgalmazzák. Kezelés Élelmiszert, vagy vegyszereket soha nem szabad szórni! A festékes edénykét és a légvezető csövet erősen és szilárdan kell a szórópisztolyhoz erősiteni. A használt festék viszkozitásától és állapotától függő optimális nyomás értéke 3 – 3,5 bar. (esetleg érdeklődje meg) A szórás optimális távolsága cca. 15 – 20 cm. Túlságosan kis távolság, vagy lassú haladás eredményeként a festett réteg rossz minőségű lesz. Tanács: minden munka előtt próbálja ki egy darab kartonon a szórás minőségét.

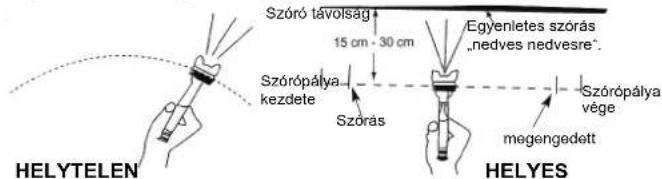

festékréteg vastagsága ingó mozgás esetében nem egyenletes! HELYTELEN HELYES Szórópálya kezdete Szórás megengedett Szórópálya vége Egyenletes szórás „nedves nedvesre“. Szóró távolságÜzemzavarok - okok - eltávolításuk VIGYÁZZ: ELLENŐRIZZE A BIZTOSÍTÉKOKAT,NEHOGY TÚL LEGYENEK HEVÜLVE! A festéksugár szaggatott, vagy lökésszerű.

1. Az edénykében kevés a festék.

2. A pisztolyt ferde helyzetben tartja.

3. A festék leblokkolta a szórófejet.

4. Meglazult/megrongálódott szórófej.

5. Magas viszkozitás.

6. A fedél nyílása betömődött.

7. Elkopott tűtömítés, vagy meglazult mag.

Nem folyamatos szórás.

1. Szennyezett, vagy megrongálódott légnyomásos fej.

2. A festék ráragadt a porlasztóra, vagy megrongálódtak az

alkatrészek Nem folyamatos szórás, cseppek keletkeznek.

1. Megrongálódott porlasztó.

2. Alacsony üzemi nyomás.

3. Magas viszkozitás.

A szórt anyag egyenletlen felhalmozódása.

1. Túlságosan magas üzemi nyomás.

2. A festék betömte a légnyomásos fejet/porlasztót.

Szemlék és karbantartás A gépen végzendő minden munka előtt feltétlenül kapcsolja ki a dugvillát a konektorból. A mozgó fém alkatrészeket rendszeresen olajozza. Ellenőrzés és karbantartás A szórópisztolyt használat után midig alaposan ki kell tisztítani. Az edényt töltse fel nem higított oldószerrel és a pisztolyból spricceljen rongy vagy felszívó felületre egész addig, míg a hígítóban nem marad festék maradék. A pisztolyt kívülről tisztítsa le hígítóval átitatott ronggyal. A pisztoly alapos tisztítása előtt teljesen csavarja ki a festék szabályzó kontra anyát (4) és ügyeljen a rugóra. Azután vegye ki a fúvóka tűjét, csavarja le az első gyűrűt (11) és vegye ki a lyukazott fúvókát (10). A fúvókát kulcs segítségével csavarja le. Minden komponenst tegye néhány órára a felhígított oldószert tartalmazó edénybe. Alkatrészeket gondosan szárítsa meg és a pisztolyt szerelje össze. Szerelésnél fordított sorrendben járjon el min szétszerelés esetén. Szemlére és karbantartásra vonatkozó biztonsági utasítások Kizárólag rendszeresen karbantartott és kezelt gép lehet megbízható segédeszköz. Elégtelen karbantartás és kezelés előre nem látható balesetekhez és sérülésekhez vezethet.

Ezennel kijelentjük, Güde GmbH & Co. KG Birkichstraße 6, 74549 Wolpertshausen, Germany hogy az alább megnevezett készülékek koncepciója és szerkezete melyeket forgalmazunk megfelelnek a EU higiéniai és biztonsági alapfeltételeinek Készülékek olyan megváltoztatása esetén, amely velünk nem volt megbeszélve ez a nyilatkozat elveszti érvényességét Készülék megjelölése: Profi M Megr.szám: 02750 Dátum / gyártó aláírása: 12.12.2011 Alulírott adatai Ügyvezető: Arnold Úr, ügyvezető Műszaki dokumentáció: J. Bürkle FBL; QS

Az azonosság megitélésének a módja

Garantált akusztikus teljesítményszint

Műszaki dokumentáció összeállításra felhatalmazva
