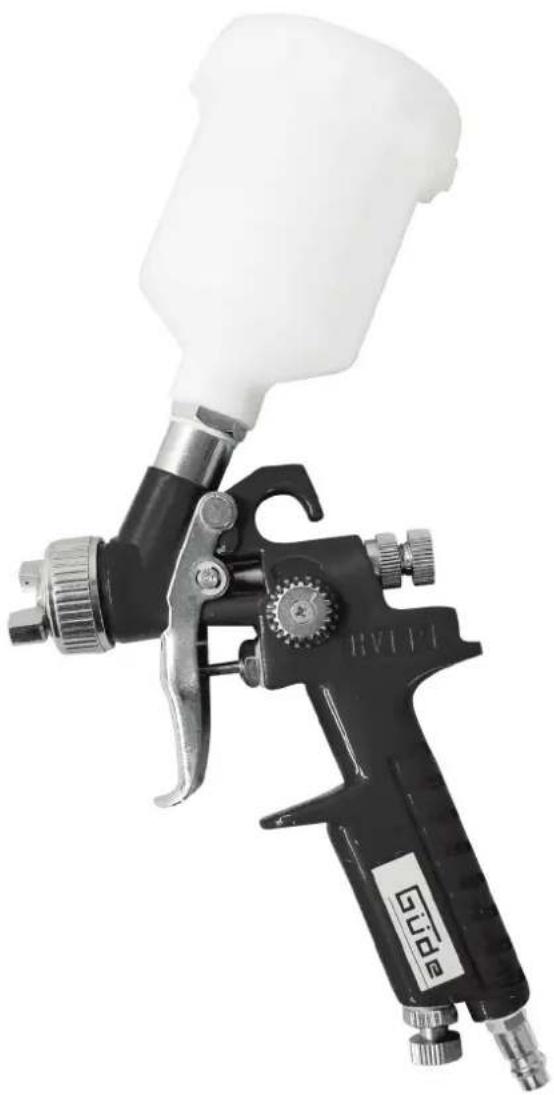

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ PROFIM Güde

Области на употлеба: Идеален за лакировъчни работи от малък размер, напр. допълнително лакирване, дизайново лакирване и дребни

Обем на доставката Пистолета за пръскане за боя вече е напълно глобен! Описание на уреда (карт. 3)

3. Регулация на боята

4. Контра гайка за регулация на боята

6. Присъединение на сгъстения въздух

7. Груба регулация на въздуха

8. Финна регулация на въздуха

Гаранцията се отнася изключително за недостатъци причинени поради дефект на материала или дефект при производството. При рекламация в гаранционния срок е необходимо да се приложи оригиналния документ за покупката с дата на продажбата.

До гаранцията не се отнася непрофесионална употреба като напр. претоварване на уреда, употреба на сила, повреда причинена от чужда намеса или чужди предмети. Неспазването на упътването за употреба и монтаж и нормално износване също не влизат в гаранцията.

Всеобщи указания за безопасност Указанията за обслужване е необходимо да се прочетат изцяло преди първоначалната употреба на уреда. ЗА ДА БЪДЕ ГАРАНТИРАНА ВИСОКА СТЕПЕН НА БЕЗОПАСНОСТ, СПАЗВАЙТЕ ВНИМАТЕЛНО СЛЕДНИТЕ УКАЗАНИЯ:

• Поддържайте работното място чисто и почистено. Непорядък на работното място и на работните маси повишава опасноста от нещастни случаи и злополуки.

• Обърнете внимание на условията на средата, в която работите. Осигурете достатъчно осветление.

• Не допускайте към уреда външни лица. Посетители и наблюдаващи, преди всичко деца и болни или слаби лица дръжте на безопасно разстояние от своето работно място.

Указания за безопасност при първоначално пускане в

С подходящи мерки за безопасност пазете себе си и своето обкръжение пред опасност от злополуки. Грижете се работното място да бъде непременно проветрено. Носете предпазно облекло, преди всичко маска за дишане и предпазни очила. Не използвайте пистолета за пръскане за други цели, освен за които е предназначен Бъдете внимателни при наличието на възпламенителни материали. Пазете пневматичните инструменти пред деца. Към работата се отнасяйте спокойно и съсредоточено. Не насочвайте пистолета към хора или животни. Присъединението за сгъстен въздух само с помоща на бързо саединение. Работното налягане трябва да е настроено с помоща на редукционен вентил. Като източник на енергия не използвайте кислород нито пък горливи газове. Употребявайте само оригинални резервни части. Преди поддръжка и отстраняване на повреди отпойте уреда от източника на сгъстен въздух. Почистващи средства и остатъци от боя трябва да бъдат ликвидирани екологично. Поведение в случай на беда Окажете при злополука съответната първа помощ и повикайте колкото се може по бързо квалифицирана медицинска помощ. Предпазете пострадалия от други злополуки и го успокойте. Заради евентуална злополука на работното място винаги трябва да има под ръка аптечка за първа помощ според DIN 13164. Материала, който е взет от аптечката, трябва незабавно да бъде допълнен. Ако изисквате помощ, посочете тези данни:

1. Място на злополуката

2. Вид на злополуката

Пояснение на символите В тази инструкция и/или на уреда са използвани следните

Продукта отговаря на съответните норми на ЕС

Забрана, всеобща (свързана с друг пиктограм))

Предупреждение/ вниманиеНареждания: Използвайте предпазни очила Използвайте маска за дишане

Преди употреба прочетете инструкцията по обслужването

Защита на жизнената среда:

Одпадъците ликвидирайте професионално, така че да не вредите на жизнената среда. Опаковъчния материал от картон можете да предадете за цел рецилация във вторични суровини

Дефектни или ликвидирани електрически или електронни уреди могат да бъдат предадени в съответните сборни пунктове..

Пазете пред влага Опаковката трябва да е

Диаметър на дюзата Резервоар

Употреба в съответствие с предназначението Този пистолет за пръскане е лек, пневматично задвижван пистолет за лакиране за любители и професионалисти. Подходящ преди всичко за лакиране на средно големи прощи и дребни ремонти. Боята се разпрашва много финно със струя въздух и се нанася на пръскания обект. Пръскането може да се пригоди спрямо пръскания обект благодарение на регулацията на кръглия и широкия лъч. При регулация на широкия лъч за по-големи площи въздушната глава може вертикално и хоризонтално да се придвижва плавно. Останали опасности и предпазни мерки Заплаха от материали и други вещества Контакт, вдишване При голямо образуване на частици боя могат да се увредят белите дробове. Емисията на вредните за здравето частици боя по време на работа без изсмукване. По време на работа с уреда винаги трябва да носите респиратор. Идеален с възможност за изсмукване. Пренебрегване на ергономическите правила Недостатъчно локално осветление Недостатъчното осветление представлява висок риск за безопасна работа. При работа с уреда осигурете винаги достатъчно осветление.

Инструкции за ликвидация произлизат от пиктограмите разположени на уреда респ. на опаковката. Описанието на отделните значения ще намерите в капитолата “Обозночения на уреда”. Изисквания за обслужване Обслужващия трябва преди използването на уреда старателно да прочете инструкцията за обслужване. Квалификация Освен подробното запознаване от специалист не е необходимо за използването на уреда никаква специална квалификация. Минимална възраст С уреда могат да работят само лица, които са навършили 16 години. Изключения прави използването на непълнолетни само, ако това става по време на професионалното обучение с цел постигане на умение под надзора на обучаващото

Използването на уреда изисква само съответното поучение от специалист респ. от инструкцията за обслужването. Специално обучение не е необходимо. Технически данни Присъединяваща резба: ¼ “ Работно налягане: 2 – 4 бара Разход на въздух: 141 л/мин. Резервоар: 100 мл/ПВЦ Ø дюзи: 0,8 мм Дюза на налягането на изхода: 1,4 бара Тегло прибл.: 0,5 кгр Размери Д x Ш x В v мм: 110 x 60 x 250 EAN: 4015671 02750 4 Заявка № 02750 Транспортиране и складиране

• При продължително складиране машината трябва основно да се почисти. Монтаж и първоначално пускане в действие Пистолета за пръскане на боя бече е сглобен напълно.

Никога не пръскайте хранителни стоки или

Резервоарчето с боя и маркуча за въздух трябва да са закрепени здраво и плрътно към пистолета за лакирване. Оптималното налягане на въздуха за лакирване в зависимост от вискозитета и състоянието на обработка на боята пред-ставлява 3 – 3,5 бара. (евент. установете)Оптимално пръскане ще постигнете на разстояние прибл. 15 – 20 см. Прекалено малко разстояние и прекалено бързо или прекалено бавни движения причиняват лошо напръскване. Тип: Вземете парче картон и преди всяка работа направете пробно напръскване.

Повреди-причини-отстраняване ВНИМАНИЕ: ВИНАГИ КОНТРОЛИРАЙТЕ НАЙ-НАПРЕД ПРЕДПАЗИТЕЛИТЕ ПРОТИВ ПРЕГРЯВАНЕ! Лъча боя е прекъснат или пръска от време на време.

1. Прекалено малко боя в резервоара.

2. Наклонено държане на пистолета.

3. Блокирване на част от боята.

6. Задръстен отвор на капака.

Износено иглово уплътнение или свобадно

Пръскането протича само частично.

1. Замърсена или повредена въздушна глава.

2. Боята се лепи на дюзата или има повредени части.

Неравномерно пръскане с образуване на капки.

2. Прекалено малко работно налягане.

2. Боята е задръстила

въздушната глава и/или дюзата. Прегледи и поддръжка След употреба пръскащия пистолет трябва винаги старателно да се почисти. Налейте в резервоарчето нерезреден разтворител и пръскайте с пистолета върху парцал или абсорбираща повърхност така дълго, докато в разтворителя вече няма никакви остатъци от боя. Почистете пистолета отвън с парцал намокрен в разтворител. Преди основното почистване на пистолета развийте контрагайката за регулиране на цветовете (4) и едновременно внимавайте за пружината. След това извадете иглата на дюзата, развийте предния пръстен (11) и премахнете перфорираната глава на дюзата (10). С помоща на ключ развийте дюзата. Сложете всички компоненти за няколко часа в съд с неразреден разтворител. Старателно изсушете частите и отново

следвайте стъпките в обратен ред от тези при разглобяването. Указания за безопасност за прегледи и поддръжка Само редовно поддържан и обслужван уред може да бъде задоволяващо помогало. Недостатъчна поддръжка и грижа могат да доведат до неочаквани аварии и

ДЕКЛАРАЦИЯ ЗА СХОДСТВО С ЕC С това декларираме ние, Güde GmbH & Co. KG Birkichstraße 6, 74549 Wolpertshausen, Германия че концепцията и конструкцията на долупосочените уреди в изпълнения, които пускаме в обръщение, отговарят на съответните изисквания на инструкциите на ЕС за безопасност и хигиена. В случай на изменение на уреда, което не е било консултирано с нас, тази декларация губи своята

Техническа документация: J. Bürkle FBL; QS Съответни наредби на ЕС: 2006/42/EG

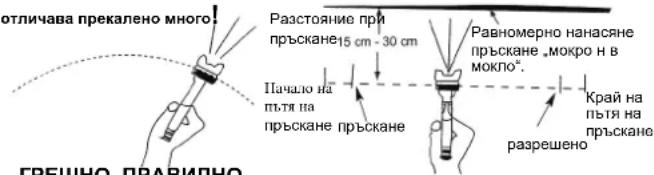

ебелини на наносяне при движения напред-назад се отличава прекалено много! ГРЕШНО ПРАВИЛНО

Равномерно нанасяне пръскане „мокро н в

Начин на обсъждане на сходство

Гарантирано ниво на звукова мощност

Упълномощен за съставяне на техническата документация
