Producttype	Draadloze grasmaaier
Merk	Parkside
Model	PRMA 40Li A3
Motorspanning	40 V (2 × 20 V)
Sneedbreedte	430 mm
Maaihoogte	7 standen: 25/30/38/45/55/65/75 mm
Grasbak inhoud	50 liter
Gewicht (met accu)	16,2 kg
Gewicht (zonder accu en oplader)	15 kg
Geluidsdrukniveau (L_pA)	83,3 dB(A) ; K_pA = 3 dB
Gegarandeerd geluidsvermogenniveau (L_WA)	95 dB(A)
Trilling (rechter handgreep)	0,56 m/s² ; K = 1,5 m/s²
Trilling (linker handgreep)	0,52 m/s² ; K = 1,5 m/s²
Stationair toerental	2900 / 3300 min⁻¹
Beschermingsklasse	III
Beschermingstype	IPX1
Voeding	2 accu's Parkside X 20 V Team (PAP 20 A1/A2/A3/B1/B3)
Inbegrepen	Grasbak, mulchset, contactslot sleutel
Niet inbegrepen	Accu's en oplader
Garantie	3 jaar
Werkingsmodi	Auto en Eco (toerental aanpassing)
Grasbakniveau indicator	Ja (GO/STOP)
Maaihoogte instelling	Centrale hendel, 7 standen

Veelgestelde vragen - PRMA 40Li A3 PARKSIDE

Wat te doen als de grasmaaier niet start?

Controleer eerst de laadstatus van de accu's. Als ze leeg zijn, laad ze dan op met een Parkside X 20 V Team oplader. Zorg ervoor dat de accu's correct zijn geplaatst en dat de contactsleutel goed is ingeschakeld. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe stel ik de maaihoogte in?

Pak de transportgreep vast, til het apparaat iets op en beweeg de maaihoogte verstelhendel naar de gewenste stand. Beschikbare hoogtes: 25, 30, 38, 45, 55, 65 en 75 mm. Kies voor de eerste maaibeurt van het seizoen een hoge stand.

Hoe gebruik ik de Auto/Eco modus?

Druk op de Auto/Eco knop op de handgreep om te schakelen tussen de modi. In de Auto modus past het motortoerental zich aan de belasting aan. In de Eco modus is de snelheid minimaal om de accuduur te maximaliseren. De actieve modus wordt aangegeven door een lampje.

Hoe vervang ik het mes?

Zet het apparaat uit, verwijder de contactsleutel en wacht tot het mes volledig stilstaat. Draag beschermende handschoenen. Keer het apparaat om, houd het mes vast en draai de messchroef (maat 14) linksom los. Vervang door een identiek nieuw mes (ref. 13700243) en draai de schroef stevig aan.

Wat te doen als de motor tijdens gebruik stopt?

Dit kan worden veroorzaakt door een blokkade door een vreemd voorwerp (tak, steen). Zet het apparaat uit, verwijder de contactsleutel en verwijder het obstakel. Controleer ook of de maaihoogte niet te laag is voor hoog gras. Als het probleem aanhoudt, inspecteer dan het mes en de schroeven.

Hoe installeer ik de mulchset?

Verwijder de grasbak, til de deflector op en plaats de mulchset tot de beugel vastklikt. Om deze te verwijderen, druk de beugel in en trek de set eruit. Mulchen versnippert het gras en verdeelt het over het gazon, wat de voedingskringloop bevordert.

Hoe onderhoud ik de grasmaaier?

Reinig het apparaat na elk gebruik met een borstel of doek – nooit met een waterstraal. Verwijder plantaardige resten die aan de wielen en het mes zijn blijven kleven. Controleer regelmatig of de schroeven vastzitten en de staat van het mes. Bewaar het apparaat op een droge, vorstvrije plaats.

Welke accutypes zijn compatibel?

Dit apparaat werkt met twee accu's uit de Parkside X 20 V Team serie, modellen: PAP 20 A1, PAP 20 A2, PAP 20 A3, PAP 20 B1, PAP 20 B3. Gebruik uitsluitend compatibele opladers: PLG 20 A1, PLG 20 A3, PLG 20 A4, PDSLG 20 A1.

Waarom zijn de maairesultaten onbevredigend?

Mogelijke oorzaken: maaihoogte te laag, bot of verkeerd gemonteerd mes, verstopt gebied rond het mes. Pas de maaihoogte aan, laat het mes slijpen of vervangen en reinig het apparaat. Controleer ook of de accu's voldoende zijn opgeladen.

Hoe bewaar ik de grasmaaier in de winter?

Verwijder de accu's en bewaar ze apart (opslagtemperatuur 0-45°C). Klap de stuurhendel in door de spanhendels los te draaien om de opslagruimte te verkleinen. Reinig het apparaat, laat de motor afkoelen en bewaar het op een droge plaats buiten het bereik van kinderen.

GEBRUIKSAANWIJZING PRMA 40Li A3 PARKSIDE

Vertaling van de originele gebruiksaanwijzing

CZ

Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

PL

Grasfangkorb entleeren 14

D Grasfangkorb entleeren

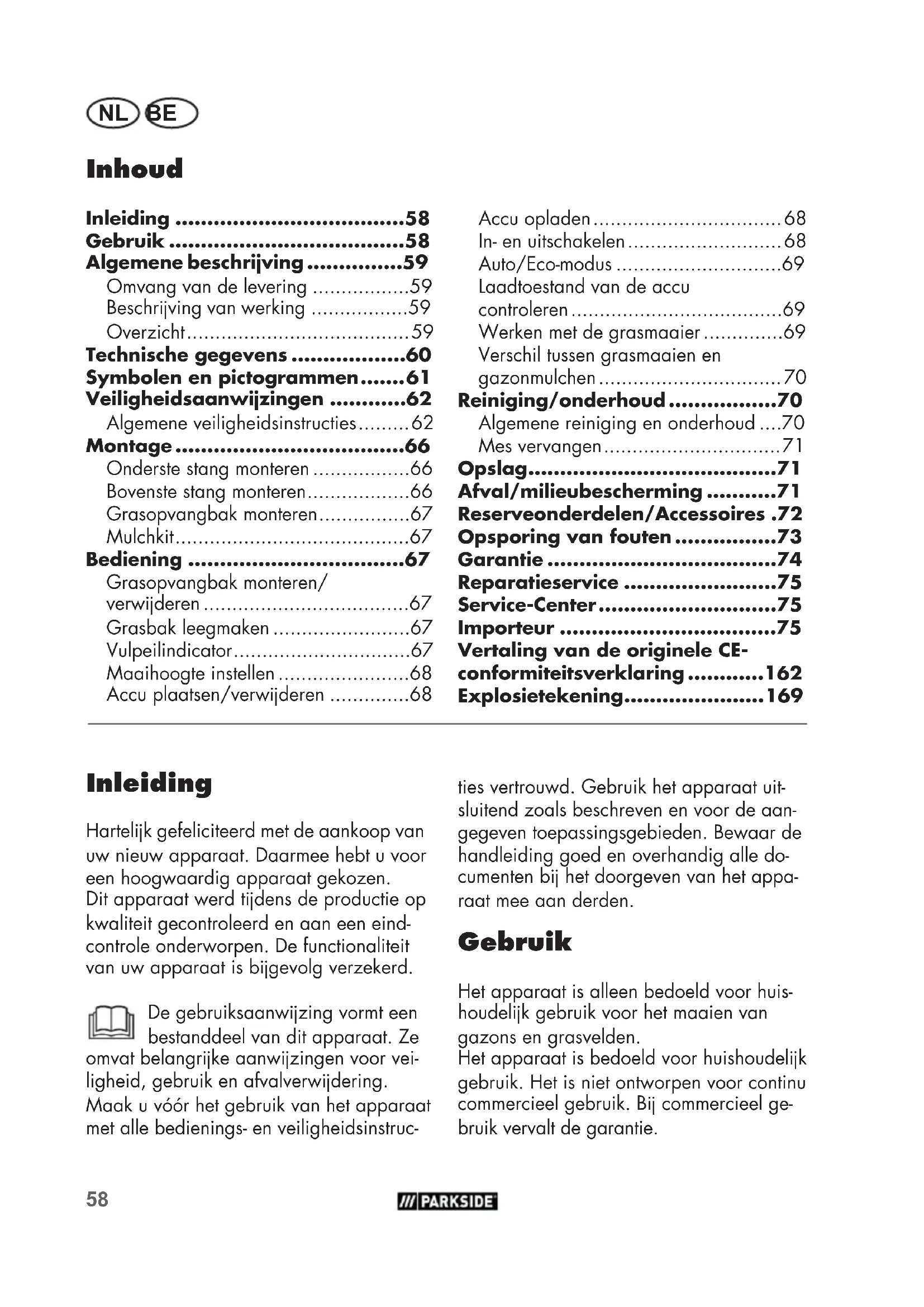

Algemene beschrijving ....59

Omvang van de levering .....59

Beschrijving van werking 59

Overzicht....59

Veiligheidsaanwijzingen ......62

Algemene veiligheidsinstructies......62

Montage 66

Onderste stang monteren 66

Bovenste stang monteren....66

Grasopvangbak monteren....67

Mulchkit....67

Bediening 67

Grasopvangbak monteren/ verwijderen 67

Grasbak leegmaken 67

Vulpeilindicator....67

Maaihoogte instellen 68

Accu plaatsen/verwijderen 68

Accu opladen....68

In- en uitschakelen....68

Auto/Eco-modus 69

Laadtoestand van de accu controleren....69

Werken met de grasmaaier....69

Verschil tussen grasmaaien en gazonmulchen....70

Reiniging/onderhoud ....70

Algemene reiniging en onderhoud ....70

Mes vervangen....71

Opslag....71

Afval/milieubescherming .....71

Reserveonderdelen/Accessoires .72

Opsporing van fouten......73

Garantie 74

Reparatieservice ....75

Vertaling van de originele CE-conformiteitsverklaring......162

Explosietekening......169

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuw apparaat. Daarmee hebt u voor een hoogwaardig apparaat gekozen. Dit apparaat werd tijdens de productie op kwaliteit gecontroleerd en aan een eind-controle onderworpen. De functionaliteit van uw apparaat is bijgevolg verzekerd.

De gebruiksaanwijzing vormt een bestanddeel van dit apparaat. Ze

omvat belangrijke aanwijzingen voor veiligheid, gebruik en afvalverwijdering.

Maak u vóór het gebruik van het apparaat met alle bedienings- en veiligheidsinstructies vertrouwd. Gebruik het apparaat uit- sluitend zoals beschreven en voor de aan- gegeven toepassingsgebieden. Bewaar de handleiding goed en overhandig alle do- cumenten bij het doorgeven van het appa- raat mee aan derden.

Gebruik

Het apparaat is alleen bedoeld voor huishoudelijk gebruik voor het maaien van gazons en grasvelden.

Het apparaat is bedoeld voor huishoudelijk gebruik. Het is niet ontworpen voor continu commercieel gebruik. Bij commercieel gebruik vervalt de garantie.

Elk ander gebruik dat in deze handleiding niet expliciet wordt toegestaan, kan leiden tot schade aan het apparaat en kan een ernstig risico voor de gebruiker inhouden. Het apparaat is bedoeld voor gebruik door volwassenen. Dit apparaat mag niet worden gebruikt door kinderen of door personen die niet met de gebruiksaanwijzing vertrouwd zijn. Het is verboden het apparaat te gebruiken bij regen of in een vochtige omgeving.

De fabrikant is niet aansprakelijk voor schade die voortvloeit uit oneigenlijk gebruik of uit een foute bediening.

Het apparaat maakt deel uit van de reeks Parkside X 20 V TEAM en kan met accu's van de reeks Parkside X 20 V TEAM worden gebruikt. De accu's mogen alleen met originele laders van de serie Parkside X 20 V TEAM worden geladen.

Algemene beschrijving

De afbeeldingen vindt u op de voorste en achterste uitklapbare bladzijde.

Omvang van de levering

Neem het apparaat voorzichtig uit de verpakking en kijk na, of de hierna volgende onderdelen volledig zijn:

• Accu-grasmaaier en bovenste stang
• Onderste stang
• Grasopvangbak
• Handgreep-grasopvangbak
• 2 kabelklemmen
• 2 spanhendels met dichtingsringen en schroeven voor bevestiging van de bovenste stang
• Mulchkit
• Vertaling van de originele gebruiksaanwijzing

Batterij en lader zijn niet inbegrepen.

Zorg voor een reglementair voorgeschreven afvalverwijdering van het verpakkingsmateriaal.

Beschrijving van werking

De accu-grasmaaier is voorzien van een snijgereedschap dat parallel met de maai-hoogte roteert. Hij is uitgerust met een krachtige elektrische motor, een robuuste kunststoffen behuizing, een veiligheids-schakelaar, een stootbeveiliging en een grasopvangbak. Het apparaat is ook 7-traps in de hoogte verstelbaar en heeft soepel lopende wielen. De functie van de verschillende bedieningsonderdelen is hieronder beschreven.

Overzicht

1 Bovenste stang

2 Spanhendel voor het bevesti- gen van de bovenste stang

3 Onderste stang

4 Stootbeveiliging

5 Spanhendel voor het bevesti- gen van de onderste stang

6 Draaggreep

7 Hendel voor maaihoogteverstelling

8 Afdekking

9 Accu's

9a Ontgrendelknop aan de accu

10 Contactsleutel

11 Wielen

12 Behuizing van het apparaat

13 Grasopvangbak

14 Kabelklem

15 Netsnoer

16 Ontgrendelknop

17 Starthendel

NL BE

18 Mulchkit

18a Beugel op mulchkit

19 Dubbele lader

2a Sluitringen

2b Schroeven

13b Stangen van grasopvangbak

13c Handgreep

13d Hulphandgreep

20 Auto/Eco-schakelaar

21 Knop voor laadindicator

22 Accu-laadindicator

23 Mes

24 Mesbout

25 Motoras

26 Vulpeilindicator

Technische gegevens

Accu-grasmaaier.....PRMA 40-Li A3

Motorstroom I 16 A

Motorspanning U......40 V === (2x 20 V)

Toerental zonder last n_1 2900 min ^-1

Toerental zonder last n_2 3300 min ^-1

Maaicirkel....430 mm

Snoeihoogte...25/30/38/45/55/65/75 mm

Beschermingsniveau ....III

Vibratie (a _h ) op de bovenste stang

rechts .... 0,56 m/s²; K= 1,5 m/s²

links .... 0,52 m/s²; K=1,5 m/s²

Let op! Een actuele lijst van de accu-compatibiliteit vindt u op: www.lidl.de/akku

Dit apparaat kan uitsluitend met de volgende accu's worden gebruikt:

PAP 20 A1, PAP 20 A2, PAP 20 A3, PAP 20 B1, PAP 20 B3.

Deze accu's kunnen met de volgende

laders worden geladen: PLG 20 A1,

PLG 20 A3, PLG 20 A4, PDSLG 20 A1.

Temperatuur ...... max. 50 °C

Laadproces 4 - 40 °C

Bedrijf....-20 - 50 °C

Opslag 0 - 45 °C

Laadtijd(Min.)	PLG 20 A1PLG 20 A4	PLG 20 A3PDSLG 20 A1
PAP 20 A1PAP 20 B1	60	30
PAP 20 A2	75	30
PAP 20 A3PAP 20 B3	90	60

De geluids- en trilwaarden zijn vastgesteld in overeenstemming met de normen en bepalingen die in de conformiteitsverklaring zijn vermeld.

De vermelde trilemissiewaarde is volgens een genormeerde keuringsmethode gemeten en kan voor de vergelijking van een elektrisch gereedschap met een ander gereedschap worden gebruikt.

De vermelde trilemissiewaarde kan ook voor een eerste inschatting van de blootstelling worden gebruikt.

Waarschuwing:

Afhankelijk van de manier, waarop het elektrische gereedschap gebruikt wordt, kan de trilingemis-

siewaarde tijdens het effectieve gebruik van het elektrische gereedschap van de aangegeven waarde verschillen.

Probeer de belasting door trillingen zo gering mogelijk te houden. Voorbeeldmaatregelen voor de reductie van trillingsbelasting zijn het dragen van handschoenen bij het gebruik van het gereedschap en de beperking van de werktijd. Daarbij moeten alle delen van de bedrijfscyclus in acht worden genomen (bij voorbeeld tijden, waarop het elektrische werktuig is uitgeschakeld en tijden waarin het weliswaar is ingeschakeld, maar zonder belasting draait).

Symbolen en pictogrammen

Pictogrammen op het apparaat

Let op!

Gevaar voor elektrische schok!

Lees zorgvuldig de gebruiksaanwijzing door.

Letselgevaar door weggeslingerde onderdelen.

Houd omstaanders uit de buurt van het apparaat.

Opgelet: scherpe messen! Houd voeten en handen uit de buurt. Gevaar voor verwondingen!

Let op! Het grasmaaiermes blijft nalopen.

Schakel de motor uit en trek de contactsleutel uit voordat u instellings- en reinigingswerkzaamheden uitvoert.

Draag oog- en gehoorbescherming.

Stel het apparaat niet bloot aan vochtigheid.

Aanduiding van geluidsvermogen- niveau L _WA in dB

Elektrische apparaten horen niet bij het huisvuil.

Maaicirkel

Accu-laadindicator + Auto/Eco-schakelaar, ovenste stang

Positie onderste stang

Arreteringen voor de onderste stang

Vulpeilindicator op de grasopvangbak

GO Vulpeilindicator open: grasopvangbak leeg

STOP Vulpeilindicator gesloten: grasopvangbak gevuld

Symbolen in de gebruiksaanwij- zing

Gevaarsymbool met informatie over de preventie van personen- of zaakschade.

Gebodsteken met informatie over de preventie van schade.

NL BE

Aanduidingsteken met informatie over hoe u het apparaat beter kunt gebruiken.

Neem de gebruiksaanwijzing aan- dachtig door.

Draag beschermende handschoenen.

Veiligheidsaanwijzingen

Dit hoofdstuk bevat elementaire veiligheidsvoorschriften voor het werken met dit apparaat

Algemene veiligheidsinstructies

BELANGRIJK LEES ZORGVULDIG DE GE- BRUIKSAANWIJZING. GEBRUIKSAANWIJZING BE- WAREN OM ZE TE KUNNEN RAADPLEGEN.

Bij verkeerd gebruik kan dit apparaat ernstige verwondingen veroorzaken. Om letsels en materiële schade te voorkomen, dient u de onderstaande veiligheidsinstructies te lezen en ervoor te zorgen dat u alle bedieningselementen correct kunt gebruiken.

• Lees zorgvuldig de gebruiksaanwijzing.
• Dit apparaat mag niet door kinderen worden gebruikt. Er moet toezicht worden gehouden op kinderen om ervoor te zorgen dat ze niet met het apparaat spelen. Reinigings- en onder-

houdswerkzaamheden mogen niet door kinderen worden verricht.

- Dit apparaat kan worden gebruikt door personen met verminderde fysieke, sensorische of mentale capaciteiten, of een gebrek aan ervaring en kennis, als zij onder toezicht staan of geïnstrueerd zijn in het veilige gebruik van het apparaat en de gevaren die daaruit voortvloeien begrijpen.

Voorbereiding:

• Het apparaat mag niet worden gebruikt door kinderen of door personen die niet vertrouwd zijn met de gebruiksaanwijzing. De plaatselijke wet- of regelgeving legt mogelijk een minimumleet- tijd op voor personen die het apparaat willen gebruiken.
• Gebruik het apparaat nooit wanneer er andere mensen, vooral kinderen, of huisdieren in de buurt zijn. Kinderen mogen niet met het apparaat spelen.
• De bediener of gebruiker is verantwoordelijk voor letsels of materiële schade aan derde partijen of hun eigendom.
• Controleer het terrein waarop u het apparaat gaat gebruiken en verwijder stenen, stokken, draden of andere voorwerpen die door het apparaat kunnen worden vastgegrepen en weggeslingerd.
• Draag geschikte werkkledij zoals veiligheidsschoenen met antislipzool en een robuuste lange broek. Gebruik het appa-

raat niet wanneer u blootsvoets bent of open sandalen draagt. Draag geen loszittende kleding of kleding met loshangende snoeren of riemen.

• Controleer vóór elk gebruik de messen, de bevestigingsbouten en het volledige messensamenstel visueel op slijtage of schade. Gebruik het apparaat niet als enige veiligheidssystemen (bv. de stootbeveiliging of de grasopvangbak), delen van de snijvoorziening of bouten verloren, versleten of beschadigd zijn. Om een onevenwichtige belasting te voorkomen, moeten beschadigde of versletene messen en bevestigingsbouten altijd set per set worden vervangen.
• Wees voorzichtig bij het hante- ren van apparaten met meerde- re snijgereedschappen, want de beweging van het ene mes kan leiden tot rotatie van een ander mes.
• Gebruik alleen reserveonderdelen en toebehoren die door de fabrikant zijn geleverd en aanbevolen. Bij gebruik van andere reserveonderdelen vervalt de garantie onmiddellijk.
• Versleten of beschadigde aanwijzingsborden moeten worden vervangen.

Het apparaat gebruiken:

Houd tijdens het werken de voeten en handen niet in de buurt van of onder roterende onderdelen. Er bestaat gevaar voor verwondingen!

• Zorg ervoor dat uw voeten zich op een veilige afstand van de roterende onderdelen van het apparaat bevinden en schakel dan pas de motor volgens de instructies in.
• Gebruik het apparaat niet als het regent, in slecht weer, in een vochtige omgeving of op een nat gazon. Werk alleen in daglicht of op een goed verlichte plek.
• Werk niet met het apparaat als u moe of niet geconcentreerd bent of na de inname van alcohol of geneesmiddelen. Las steeds tijdig een werkpauze in. Ga verstandig te werk.
• Let er tijdens het werken op dat u stevig staat, vooral wanneer u op een helling staat. Werk op een helling steeds in dwarsrichting, nooit omhoog of omlaag. Ga altijd uiterst voorzichtig te werken wanneer u op een helling de maairichting verandert. Werk niet op te steile hellingen.
• Beweeg het apparaat altijd in staptempo. Ga altijd uiterst voorzichtig te werk wanneer u het apparaat omkeert, naar u toe trekt of achteruit beweegt.
• Schakel het apparaat voorzichtig en volgens de instructies van de gebruiksaanwijzing in. Bewaar voldoende afstand tussen uw voeten en de roterende messen.
• Houd het apparaat tijdens het opstarten niet gekanteld, behalve als dit nodig is bij het opstarten in hoog gras. Doe in dat geval het apparaat kantelen door op de grijpstang te drukken zodat de voorwielen van

NL BE

het apparaat enigszins worden opgetild. Controleer altijd of uw beiden handen zich in de juiste werkpositie bevinden voordat u het apparaat weer op de grond neerzet.

• Werk nooit zonder de grasopvangbak of zonder stootbeveiling. Blijf altijd uit de buurt van de uitworp-opening.
• Start de motor niet op terwijl u voor de uitworpschacht staat.

Let op! De messen blijven nalopen. Er bestaat een risico op verwondingen.

• Hef het apparaat niet op of transporteer het niet terwijl de motor nog draait. Schakel het apparaat uit voordat u het voor transport kantelt, voordat u het over andere ondergronden dan gazon rijdt en voordat u het heen en terug naar het te maai- en gazon rijdt.
• Houd de grasuitworp-opening altijd schoon en vrij. Verwijder het maaiafval pas wanneer het apparaat stilstaat.
• Laat het apparaat nooit zonder toezicht achter op uw werkplek.
• Werk niet met een beschadigd, onvolledig of zonder toestemming van de fabrikant omgebouwd apparaat. Gebruik het apparaat nooit wanneer de veiligheidsvoorzieningen of -panelen zoals de stootbeveiliging en/of de grasopvangbak beschadigd zijn of ontbreken.
• Overbelast het apparaat niet. Werk uitsluitend binnen het vermelde vermogensbereik en

verander de instellingen van de motor niet. Gebruik apparaten met een laag vermogen niet voor zware werkzaamheden.

Gebruik het apparaat niet voor doeleinden waarvoor het niet bedoeld is.

• Gebruik het apparaat niet in de buurt van brandbare vloeistoffen of gassen. Anders bestaat er brand- of explosiegevaar.

• Schakel het apparaat uit, trek de veiligheidssleutel uit en verwijder de accu. Controleer altijd eerst of alle bewegende delen stilstaan:

• voordat u het apparaat achterlaat of niet meer gebruikt;

• voordat u blokkeringen of verstoppingen in de uitworpschacht verwijdert;
• voordat u het apparaat con- troleert, reinigt of eraan werkt;

• wanneer het apparaat tegen een vreemd voorwerp stoot. Controleer het apparaat op schade en verricht de noodzakelijke reparaties voordat u het apparaat opnieuw opstart en gebruikt;

• Als het apparaat abnormaal hard begint te trillen, is een onmiddellijke controle nodig.

• Controleer of alle moeren, bouten en schroeven stevig aangedraaid zijn.
• Onderzoek het apparaat op eventuele beschadigingen.
• Laat de noodzakelijke reparaties van beschadigde onderdelen uitvoeren.
• Houd uw voeten en handen niet in de buurt van of onder rote-rende onderdelen. Ga nooit voor de grasuitworp-opening staan.

- Bij het starten van de motor mag de grasmaaier niet gekanteld worden, tenzij het noodzakelijk is om de grasmaaier tijdens het proces op te tillen. In dat geval kantelt u hem slechts zover als absoluut noodzakelijk is en tilt u alleen die kant omhoog die weg van u wijst.

Onderhoud en opslag:

- Laat de motor afkoelen voordat u het apparaat in een gesloten ruimte opbergt.

- Houd er tijdens het onderhouden van de maaimessen rekening mee dat deze kunnen bewegen, zelfs wanneer de stroom is uitgeschakeld.

- Zorg ervoor dat alle moeren, bouten en schroeven goed zijn vastgedraaid en dat het apparaat zich in een veilige bedrijfsstoestand bevindt.

- Probeer nooit het apparaat zelf te repareren, tenzij u hiervoor opgeleid bent. Alle werkzaamheden die niet in deze gebruiks-aanwijzing zijn vermeld, mogen alleen worden uitgevoerd door serviceaanbieders die door ons goedgekeurd zijn.

- Bewaar het apparaat op een droge plek en buiten het bereik van kinderen.

- Behandel uw apparaat met zorg. Houd het gereedschap scherp en schoon, om beter en veiliger te kunnen werken. Volg de volgende onderhoudsvoor-schriften.

- Draag veiligheidshandschoenen tijdens het vervangen van de messen.

- Controleer de grasopvangbak regelmatig op slijtage of vervorming. Vervang, om veiligheidsredenen, versleten of beschadigde onderdelen. Ga tijdens het instellen van de messen uiterst voorzichtig te werk en zorg ervoor dat uw vingers niet gekneld raken tussen de roterende messen en vaste onderdelen van het apparaat.

- Zorg ervoor dat alleen reservemessen worden gebruikt die door de fabrikant zijn toegestaan.

Elektrische veiligheid:

- De aansluitstekker van de lader moet in het stopcontact passen. De stekker mag op geen enkele manier worden omgebouwd. Gebruik geen adapterstekker in combinatie met geaarde elektrische gereedschappen. Ongewijzigde stekkers en passende stopcontacten reduceren het risico op een elektrische schok.

- Vermijd lichaamscontact met geaarde oppervlakken, zoals van leidingen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok wanneer uw lichaam geaard is.

- Houd elektrische gereedschappen uit de buurt van regen en nattigheid. Het binnendringen van water in een elektrisch apparaat verhoogt het risico op een elektrische schok.

NL BE

- Gebruik geen toebehoren dat niet door PARKSIDE is aanbevolen. Dit kan namelijk leiden tot elektrische schok of brand.

Neem de veiligheids- en acculaadinstructies in acht die vermeld staan in de gebruiks- aanwijzing van uw accu en van de lader van de reeks Parkside X 20 V TEAM. Een gedet- tailleerde beschrijving van het laadproces en andere informatie vindt u in de aparte gebruiks- aanwijzing ervan.

Montage

• Verricht alleen die werkzaamheden waarvan u zeker weet dat u ze correct kunt uitvoeren.
• Bent u niet zeker, richt u dan tot een vakman of direct tot onze klantendienst.

Onderste stang monteren

1. Klap de onderste stang (3) omhoog. Er zijn drie posities mogelijk.
2. Draai de onderste spanhendels (5) rechtsom vast.
3. Vergrendel de spanhendels (5) door ze in de richting van de onderste stang (3) te drukken. De spanhendels moeten zodanig zijn vastgedraaid en op de stang klemmen, dat een spanning met matige kracht wordt uitgeoefend. Als dit niet

lukt, draait u de spanhendel verder rechtsom of draait u hem linksom losser.

Bovenste stang monteren

1. Bevestig de bovenste stang (1) met de bijgevoegde schroeven (2b), de dichtingsringen (2a) en de bovenste spanhendels (2) rechts en links aan de onderste stang (3). De ontgrendelknop (16) moet zich in maairichting rechts bevinden. Er zijn twee posities mogelijk.
2. Draai de spanhendels (2) rechtsom vast.
3. Vergrendel de spanhendels (2) door ze in de richting van de stang (3) te drukken. De spanhendels moeten zodanig om de stang klemmen, dat ze een matige kracht uitoefenen. Als dit niet lukt, draait u de spanhendel verder rechtsom of draait u hem linksom losser (zie kleine afbeelding).
4. Kabelhouders inklikken: Klik de kabelhouders (14) aan de bovenste (1) en onderste (3) stang in en fixeer hiermee de kabel van het apparaat (15).

De kabelhouders (14) zijn bij levering aan de bovenste (1) en onderste (3) stang ingeklikt.

Maak de klemhendels (2+5) los en klap de bovenste stang (1) en de onderste stang (3) samen, zodat het apparaat minder ruimte in beslag neemt. De kabels van het apparaat mogen daarbij niet worden inge- klemd.

Grasopvangbak monteren

1. Plaats de handgreep (13c) van de grasopvangbak (13) in de bovenkant van de grasvangbak (13).
2. Schuif de kunststoffen lussen (13a) van de grasopvangbak (13) over de stang van de grasopvangbak (13b).

Mulchkit

Mulchkit monteren

1. Verwijder, indien deze is gemonteerd, de grasopvangbak.
2. Hef de stootbeveiliging op.
3. Schuif de mulchkit (18) erin. De beugel (18a) klikt vast.
   Mulchkit verw deren
4. Druk de beugel (18a) op de mulchkit in en verwijder de mulchkit (18).

Bediening

Instellingen aan het apparaat mogen alleen worden uitgevoerd als de motor is uitgeschakeld en het mes niet meer beweegt. Er bestaat een risico op verwondingen.

Schakel het apparaat uit, trek de contactsleutel uit (A 10) en wacht tot het mes tot stilstand is gekomen.

Grasopvangbak monteren/verw deren

Grasopvangbak monteren

1. Houd de grasopvangbak vast aan de handgreep (13c).

2. Om de grasopvangbak (13) te monteren, heft u de stootbeveiliging (4) op.

3. Hangt u de grasopvangbak (13) in beide houders.
4. Klap de stootbeveiliging (4) op de grasopvangbak (13). Hij houdt de grasopvangbak op zijn plaats.

Grasopvangbak verw deren

1. Hef de stootbescherming (4) op.
2. Haak de grasopvangbak (13) los.
3. Vouw de stootbescherming (4) weer op de apparaatbehuizing (12).

Het apparaat mag niet zon- der stootbeveiliging of zon- der grasopvangbak worden gebruikt. Er bestaat een ri- sico op verwondingen.

Grasbak leegmaken

1. Verwijder de grasopvangbak.
2. Houd de grasopvangbak vast aan de handgreep (13c).
3. Kantel de grasopvangbak met behulp van de hulphandgreep (13d).
4. Kiep het gemaaide gras uit in een daarvoor geschikte bak.

Vulpeilindicator

Boven de grasvanger (E 13) is een vul- peilindicator (E 26) bevestigd.

GO

Vulpeilindicator open: grasopvangbak leeg

STOP

Vulpeilindicator gesloten: grasopvangbak gevuld

F Maaihoogte instellen

Het apparaat heeft 7 standen om de maaihoogte in te stellen:

25/30/38 mm - korte maaihoogte

45/55 mm - standaard maaihoogte

65/75 mm - lange maaihoogte

1. Neem de draaggreep (A 6) vast en til het apparaat op of druk het naar onderen.
2. Grijp de hendel (7) om de maaihoogte in te stellen en beweeg hem voorbij de vergrendeling tot de gewenste maaihoogte.

De juiste maaihoogte bedraagt bij een siergazon ongeveer 25-45 mm en bij een speelgazon ongeveer 45-65 mm.

Voor de eerste maaibeurt van het seizoen moet een lange maaihoogte worden ingesteld.

Accu plaatsen/ verwijderen

Schakel het apparaat uit, trek de contactsleutel uit (A 10) en wacht tot het mes tot stilstand is gekomen.

1. Om de accu (9) uit het apparaat te verwijderen, drukt u op de ontgrendelknop (9a) van de accu en trekt u de accu eruit.
2. Om de accu's (9) in te brengen, schuift u de accu's langs de geleidingsrail in het apparaat. Ze klikken hoorbaar vast.

A Accu opladen

Laat een opgewarmde accu eerst afkoelen voordat u hem oplaadt.

Laad de accu (9) op wanneer alleen nog de rode led van de laadindicator (22) brandt.

1. Neem indien nodig de accu (9) uit het apparaat.
2. Schuif de accu (9) in de laadschacht van de lader (19).
3. Sluit de lader (19) aan op een stopcontact.
4. Na het lade, koppelt u de lader (19) los van het elektriciteitsnet.
5. Trek de accu (9) uit de lader (19).

In- en uitschakelen

De accu-grasmaaier kan slechts met twee geplaatste accu's van de reeks Parkside X 20 V Team worden gebruikt.

1. Zet het apparaat op een vlakke ondergrond.

2. Til de afdekking (A 8) van de apparaatbehuizing omhoog en schuif de geladen accu's (9) langs de geleidingsrail in het apparaat. Ze klikken hoorbaar vast.

3. Steek de contactsleutel (10) in de daartoe bestemde opening naast de accu's (9). De contactsleutel kan slechts in één positie worden ingestoken. Let op de geleidingsgroeven aan de opening naast de accu's en aan de contactsleutel (10) (zie kleine afbeelding 1).

4. Controleer eerst of het apparaat geen voorwerpen raakt alvorens het in te schakelen.

1. Om het apparaat in te schakelen, drukt u op de ontgrendelknop (16) en houdt u tegelijkertijd de starchendel (17) ingedrukt. Laat de ontgrendelknop los.

2. Om het apparaat uit te schakelen, laat u de starchendel (17) los.

Wegens de intelligente energiebeheerfunctie start de motor vertraagd op.

Nadat het apparaat is uitgeschakeld, draait het mes nog enkele seconden verder. Raak het draaiende mes niet aan. Er bestaat een risico op verwondingen.

Auto/Eco-modus

De accu-grasmaaier start altijd in de gebruikte modus op. Om tussen de automatische en de Eco-modus te schakelen, drukt u op de Auto/Eco-schakelaar (20). Door het branden van het auto- of het eco-lichtje, kunt u zien in welke modus de draadloze grasmaaier zich bevindt.

Auto-modus: De accu-grasmaaier past het toerental van de motor aan de belasting aan.

Eco-modus: De accu-grasmaaier draait tegen het laagste toerental, voor een maximale bedrijfs- tijd van de accu.

Laadtoestand van de accu controleren

De laadindicator (G 22) geeft de laadtoestand van de accu (A 9) aan.

Druk op de toets van de laadindicator (G 21) op de bovenste stang. De laadtoestand van de accu wordt aangeduid met de daartoe voorziene LED's die beginnen te branden.

Drie LED's branden (rood, oranje en groen): accu geladen

Twee LED's branden (rood en oranje): accu gedeeltelijk geladen

Eén LED brandt (rood): accu moet worden geladen

Werken met de grasmaaier

Houd rekening met de geluidshinder en de lokale voorschriften.

laatst

Regelmatig maaien stimuleert de bladvorming van het gras en doet tegelijkertijd onkruid afsterven. Zo krijgt het gazon na elke maaibeurt grotere densiteit en ontstaat een gazon dat gelijkmatig tegen belasting bestand is.

De eerste maaibeurt gebeurt ongeveer in april bij een grashoogte van 70-80 mm. In de groeiperiode wordt het gras minstens eenmaal per week gemaaid.

- Beweeg het apparaat in wandeltempo in zo recht mogelijke banen. Om naadloze banen te maaien, moeten de banen elkaar steeds enkele centimeters overlappen.

NL BE

• Kies een gepaste maaihoogte, zodat het apparaat niet wordt overbelast. Anders kan de motor beschadigd raken.
• Werk op een helling steeds in dwarsrichting. Ga uiterst voorzichtig te werk tijdens het achteruit stappen en het trekken van het apparaat.
• Reinig het apparaat na elk gebruik, zoals beschreven in hoofdstuk „Reini-ging/onderhoud”.

Nadat het apparaat is uitgeschakeld, draait het mes nog enkele seconden verder. Raak het draaiende mes niet aan. Er bestaat een risico op verwondingen.

Verschil tussen grasmaaien en gazonmulchen

Bij gebruik van de mulchkit (18) wordt het gemaaid gras niet opgevangen in een grasopvangbak, maar fijngehakt en over het gazon verdeeld. De voedingsstoffen in het maaisel worden afgebroken door bodemorganismen en vormen een voedingscyclus. Een gemulcht gazon hoeft daarom veel minder vaak te worden bemest.

In principe moet het gazon relatief vaak worden gemaaid, zodat er slechts kleine hoeveelheden mulch op het gazon achterblijven.

Het is daarom het beste om het gazon minstens één keer per week te mulchen en de maaier zo af te stellen dat slechts ongeveer 40% van de totale hoogte van het gazon gemulcht wordt. Als de mulch zichtbaar blijft op het gazon (bijvoorbeeld bij het maaien van het gazon voor de eerste keer van het jaar of bij sterke groei), moet de grasopvangbak (13) worden gebruikt.

Reiniging/onderhoud

Laat werkzaamheden die niet in deze handleiding zijn beschreven, uitvoeren door een door ons goedgekeurd servicebedrijf. Gebruik uitsluitend originele onderdelen.

Draag handschoenen als u het mes hanteert.

Schakel het apparaat uit, trek de contactsleutel uit (A 10) en wacht tot het mes tot stilstand is gekomen.

Algemene reiniging en onderhoud

Spuit het apparaat niet schoon met water. Er bestaat gevaar op elektrische schok.

• Houd het apparaat steeds schoon. Gebruik voor het reinigen een borstel of doek maar geen reinigings- of oplosmiddelen.
• Verwijder na het maaien alle vastkleven-de plantenresten van de wielen, de venti-latieopeningen, de grasuitworp-opening en de messen met behulp van een stukje hout of plastic. Gebruik geen harde of scherpe voorwerpen, want deze kunnen het apparaat beschadigen.
• Controleer het apparaat voor elk gebruik op duidelijke gebreken zoals losse, versleten of beschadigde onderdelen. Controleer of alle moeren, bouten en schroeven goed vastzitten.
• Controleer de afdekkingen en veiligheidsvoorzieningen op schade en losse zit. Vervang ze indien nodig.

H Mes vervangen

Als het mes niet meer scherp is, kan het door een vakbedrijf worden geslepen. Als het mes beschadigd of vervormd is, dan moet het worden vervangen.

1. Draai het apparaat om.
2. Doe stevige handschoenen aan en houd het mes (23) vast. Draai de mesbout (24) met behulp van een steeksleutel (SW14) rechtsom los van de motoras (25).
3. Monteer het nieuwe mes (23) in omgekeerde volgorde. Zorg ervoor dat het mes (23) juist is gepositioneerd (zie afbeelding H) en dat de mesbout (24) stevig aangespannen is.

K Opslag

Maak de klemhendels (2+5) los en klap de bovenste stang (1) en de onderste stang (3) samen, zodat het apparaat minder ruimte in beslag neemt. De kabels van het apparaat mogen daarbij niet worden ingeklemd.

• Bewaar het apparaat op een droge plek buiten het bereik van kinderen.
• Laat de motor afkoelen voordat u het apparaat in een gesloten ruimte opbergt.
• Neem de batterij uit het apparaat als u het apparaat gedurende langere tijd niet zult gebruiken (bv. tijdens de winter).
• De optimale opslagtemperatuur voor de accu en het apparaat bedraagt tussen 0 °C en 45 °C. Vermijd extreme koude of hitte tijdens de opslag, om een aantasting van de werking van de accu te voorkomen.

We nemen geen aansprakelijkheid op voor schade die voortvloeit uit onze apparaten als deze schade is veroorzaakt door on- deskundige reparaties of het gebruik van niet-originele reserveonderdelen of door oneigenlijk gebruik van het apparaat.

Afval/ milieubescherming

Haal de accu uit het apparaat voordat u het apparaat afvoert.

Voer afgedankte apparaten, toebehoren en verpakkingsmaterialen op milieuvriendelijke manier af.

Instructies voor verwijdering van de accu vindt u in de aparte handleiding voor uw accu en lader.

Elektrische apparaten horen niet bij het huisvuil.

• Lever uw apparaat in bij een recycle-punt. De gebruikte kunststof en metalen delen kunnen per soort worden gescheiden en zo geschikt worden gemaakt voor hergebruik. Voor vragen hierom-trent kunt u terecht bij ons servicecenter.
• De afvoer van uw ingezonden defecte apparaten voeren we gratis uit.
• Deponeer gemaaid gras niet in bij het huisvuil maar verwerkt het als compost of verdeel het als een laag mulch onder struiken en bomen.

Reserveonderdelen/Accessoires

Reserveonderdelen en accessoires verkrijgt u op www.grizzlytools-service.eu

Ondervindt u problemen bij het orderproces, gebruik dan het contactformulier. Bij andere vragen neemt u contact op met het "Service-Center" (zie pag. 75).

Vervangend mes ....13700243 Mulchkit....91105354 Contactsleutel....91105350 Grasbak....91105345

Opsporing van fouten

Probleem	Mogelijke oor-zaak	Oplossing van de fout
Apparaat start niet	Accu (9) leeg	Accu opladen (aparte gebruiksaanwijzing voor accu en lader raadplegen)
	Accu (A 9) niet ge-plaatst	Accu plaatsen (aparte gebruiksaanwijzing voor accu en lader raadplegen)
	Ontgrendelknop (A 16) en starthefboom (A 17) defect	Reparatie door service-center
	Motor defect
	Gras te lang	Grotere snoeihoogte instellen. Door te duwen op de hoofdigger van de beugel-handgreep (A 1) de voor-wielen lichtjes optillen.
Motor valt stil	Blokkering door vreemd voorwerp	Vreemd voorwerp verwijde-ren
Werkresultaat niet bevredigend of motor werkt moeilijk	Snoeihoogte te laag Snoeihoogte instellen
	Mes (H 23) stomp	Mes laten slijpen of uitwis-selen
	Mesbereik verstopt Apparaat reinigen
	Mes (H 23) foutief gemonteerd	Mes correct monteren
Mes roteert niet	Mes (23) door gras geblokkeerd	Gras verwijderen
	Messchroef (H 24) los	Messchroef vast aandraaien
Abnormale geluiden, gerammel of trillingen	Messchroef (H 24) los	Messchroef vast aandraaien
	Mes (23) beschadigd	Mes uitwisselen

Garantie

Geachte cliënte, geachte klant, U krijgt op dit apparaat 3 jaar garantie, te rekenen vanaf de datum van aankoop. Ingeval van gebreken aan dit product heeft u tegenover de verkoper van het product wettelijke rechten. Deze wettelijke rechten worden door onze hierna beschreven ga- rantie niet beperkt.

Garantievoorwaarden

De garantietermijn begint met de datum van aankoop. Gelieve de originele kassabon goed te bewaren. Dit document wordt als bewijs van de aankoop benodigd. Indien er zich binnen drie jaar, te rekenen vanaf de datum van aankoop van dit product, een materiaal- of fabricagefout voordoet, wordt het product door ons – naar onze keuze – voor u gratis gerepareerd of vervangen. Deze garantievergoeding stelt voorop dat binnen de termijn van drie jaar het defecte apparaat en het bewijs van aankoop (kassabon) voorgelegd en dat schriftelijk kort beschreven wordt, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft.

Als het defect door onze garantie gedekt is, krijgt u het gerepareerde of een nieuw product terug. Met herstelling of uitwisseling van het product begint er geen nieuwe garantieperiode.

Garantieperiode en wettelijke kwaliteitsgarantie

De garantieperiode wordt door de garantievergoeding niet verlengd. Dit geldt ook voor vervangen en gerepareerde onderdelen. Eventueel al bij de aankoop bestaande beschadigingen en gebreken moeten onmiddellijk na het uitpakken gemeld worden. Na het verstrijken van de garantieperiode tot stand komende reparaties worden tegen verplichte betaling van de kosten uitgevoerd.

Omvang van de garantie

Het apparaat werd volgens strikte kwaliteitsrichtlijnen zorgvuldig geproduceerd en vóór aflevering nauwgezet getest.

De garantievergoeding geldt voor materiaal- of fabricagefouten. Deze garantie is niet van toepassing op productonderdelen, die aan een normale slijtage blootgesteld zijn en daarom als aan slijtage onderhevige onderdelen beschouwd kunnen worden (b.v. Mes, Mesbout) of op beschadigingen aan breekbare onderdelen (b.v. schakelaars).

Deze garantie valt weg wanneer het product beschadigd, niet oordeelkundig gebruikt of niet onderhouden werd. Voor een vakkundig gebruik van het product dienen alle in de gebruiksaanwijzing vermelde aanwijzingen nauwgezet in acht genomen te worden. Gebruiksdoeleinden en handelingen, die in de gebruiksaanwijzing afgeraden worden of waarvoor gewaarschuwd wordt, dienen onvoorwaardelijk vermeden te worden.

Het product is uitsluitend voor het privé- en niet voor het commerciële gebruik bestemd. Bij een verkeerde of onoordeelkundige behandeling, toepassing van geweld en bij ingrepen, die niet door het door ons geautoriseerde servicefiliaal doorgevoerd werden, valt de garantie weg.

Afhandeling ingeval van garantie

Gelieve aan de volgende aanwijzingen gevolg te geven om een snelle behandeling van uw verzoek te garanderen:

- Gelieve voor alle aanvragen de kassabon en het artikelnummer (IAN 351761_2007) als bewijs van de aankoop klaar te houden.

• Gelieve het artikelnummer uit het typeplaatje, een gravering, op de voorpagina van uw handleiding (onderaan links) of als sticker aan de achter- of onderzijde af te leiden.
• Indien er zich functiefouten of andere gebreken voordien, contacteert u in eerste instantie de hierna vernoemde serviceafdeling telefonisch of per e-mail. U krijgt dan bijkomende informatie over de afhandeling van uw klacht.
• Een als defect geregistreerd product kunt u, na overleg met onze klan-tenservice, mits toevoeging van het bewijs van aankoop (kassabon) en de vermelding, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft, voor u franco naar het u medegedeel-de serviceadres zenden. Om proble-men bij de acceptatie en extra kosten te vermijden, maakt u onvoorwaarde- lijk uitsluitend gebruik van het adres, dat u medegedeeld wordt. Zorg ervoor dat de verzending niet ongefrankeerd, als volumegoed, per expresse of via een andere speciale verzendingswijze plaatsvindt. Gelieve het apparaat met inbegrip van alle bij de aankoop bij-geleverde accessoires in te zenden en voor een voldoende veilige transport-verpakking te zorgen.

Reparatieservice

U kunt reparaties, die niet onder de garantie vallen, tegen berekening door ons servicefiliaal laten doorvoeren. Zij maakt graag voor u een kostenraming op. Wij kunnen uitsluitend apparaten behandelen, die voldoende verpakt en gefrankeerd ingezonden werden.

Opgelet: Gelieve uw apparaat gereinigd en met een aanwijzing op het defect naar ons servicefiliaal te zenden.

Ongefrankeerd – als volumegoed, per expresse of via een andere speciale verzendingswijze – ingezonden apparaten worden niet geaccepteerd.

De afvalverwerking van uw defecte ingezonden apparaten voeren wij gratis door.

Service-Center

NL

Service Nederland

Tel.: [phone]

(0,10 EUR/Min.)

E-Mail: [e-mail]

IAN 351761_2007

BE

Service België

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 351761_2007

Importeur

Gelieve in acht te nemen dat het volgende adres geen serviceadres is. Contacteer in eerste instantie het hoger vermelde servicecenter.

Hiermede bevestigen wij dat de40 volt accu-gazonmaaierbouwserie PRMA 40-Li A3Serienummer000001 - 062000is overeenkomstig met de hierna volgende, van toepassing zijnde EU-richtlijnen:

2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC2011/65/EU* & (EU) 2015/863

Om de overeenstemming te waarborgen, werden de hierna volgende, in overeenstemming gebrachte normen en nationale normen en bepalingen toegepast:

EN 60335-1:2012/A2:2019 • EN 60335-2-77:2010 • EN 62233:2008EN 55014-1:2017 • EN 55014-2:2015EN IEC 63000:2018

Bovendien wordt in overeenstemming met de geluidsemissierichtlijn 2000/14/ECbevestigd: Akoestisch niveau:gegarandeerd: 95 dB(A)gemeten: 92,4 dB(A)Toegepaste conformiteitbeoordelingsprocedure in overeenstemming met Annex VI/2000/14/ECBenoemde instantie: TÜV SÜD Industrie Service GmbH, Westendstraße 199,80686 München, Deutschland (NB 0036)

De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaringwordt gedragen door de fabrikant:

CE Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany05.02.2021Christian FrankDocumentatiegelastigde

* Het hierboven beschreven voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europese Parlement en van de Raad van 8 juni 2011 inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten
