Typ produktu	Bezdrôtová kosačka na trávu
Značka	Parkside
Model	PRMA 40Li A3
Napätie motora	40 V (2 × 20 V)
Šírka rezu	430 mm
Výška rezu	7 polôh: 25 / 30 / 38 / 45 / 55 / 65 / 75 mm
Objem zberného koša	50 litrov
Hmotnosť (s batériou)	16,2 kg
Hmotnosť (bez batérie a nabíjačky)	15 kg
Hladina akustického tlaku (L_pA)	83,3 dB(A); K_pA = 3 dB
Garantovaná hladina akustického výkonu (L_WA)	95 dB(A)
Vibrácie (pravá rukoväť)	0,56 m/s²; K = 1,5 m/s²
Vibrácie (ľavá rukoväť)	0,52 m/s²; K = 1,5 m/s²
Voľnobežné otáčky	2900 / 3300 min⁻¹
Trieda ochrany	III
Typ ochrany	IPX1
Napájanie	2 batérie Parkside X 20 V Team (PAP 20 A1/A2/A3/B1/B3)
Súčasťou balenia	Zberný kôš, mulčovacia súprava, bezpečnostný kľúč
Nie je súčasťou	Batérie a nabíjačka
Záruka	3 roky
Režimy prevádzky	Auto a Eco (prispôsobenie otáčok)
Indikátor naplnenia koša	Áno (GO/STOP)
Nastavenie výšky rezu	Centrálna páka, 7 zárezov

Často kladené otázky - PRMA 40Li A3 PARKSIDE

Čo robiť, ak kosačka neštartuje?

Najskôr skontrolujte stav nabitia batérií. Ak sú vybité, nabite ich nabíjačkou Parkside X 20 V Team. Uistite sa, že batérie sú správne vložené a že bezpečnostný kľúč je správne zasunutý. Ak problém pretrváva, kontaktujte zákaznícky servis.

Ako nastaviť výšku rezu?

Uchopte prepravnú rukoväť, mierne zdvihnite prístroj a potom ovládajte páku nastavenia výšky rezu, aby ste ju umiestnili do požadovaného zárezu. Dostupné výšky sú: 25, 30, 38, 45, 55, 65 a 75 mm. Pre prvú kosbu v sezóne vyberte vysokú výšku.

Ako používať režim Auto/Eco?

Stlačte tlačidlo Auto/Eco umiestnené na rukoväti na prepínanie medzi režimami. V režime Auto sa otáčky motora prispôsobujú zaťaženiu. V režime Eco sú otáčky minimálne, aby sa maximalizovala výdrž batérií. Aktívny režim je indikovaný kontrolkou.

Ako vymeniť nôž?

Vypnite prístroj, vytiahnite bezpečnostný kľúč a počkajte, kým sa nôž úplne zastaví. Noste ochranné rukavice. Otočte prístroj hore dnom, podržte nôž a uvoľnite skrutku noža (veľkosť 14) proti smeru hodinových ručičiek. Vymeňte za nový identický nôž (ref. 13700243) a pevne dotiahnite skrutku.

Čo robiť, ak sa motor počas používania zastaví?

Môže to byť spôsobené zablokovaním cudzím telesom (konár, kameň). Vypnite prístroj, vytiahnite bezpečnostný kľúč a odstráňte prekážku. Skontrolujte tiež, či výška rezu nie je príliš nízka pre vysokú trávu. Ak problém pretrváva, skontrolujte nôž a skrutky.

Ako nainštalovať mulčovaciu súpravu?

Vyberte zberný kôš, zdvihnite klapku a potom vložte mulčovaciu súpravu, kým sa oblúk nezacvakne. Na vybratie stlačte oblúk a vytiahnite súpravu. Mulčovanie rozsekáva trávu a rozhadzuje ju po trávniku, čím podporuje kolobeh živín.

Ako udržiavať kosačku?

Po každom použití vyčistite prístroj kefou alebo handričkou – nikdy nie prúdom vody. Odstráňte zvyšky rastlín prilepené na kolesách a noži. Pravidelne kontrolujte dotiahnutie skrutiek a stav noža. Uskladnite prístroj na suchom mieste chránenom pred mrazom.

Aké typy batérií sú kompatibilné?

Tento prístroj funguje s dvoma batériami z radu Parkside X 20 V Team, modely: PAP 20 A1, PAP 20 A2, PAP 20 A3, PAP 20 B1, PAP 20 B3. Používajte výhradne kompatibilné nabíjačky: PLG 20 A1, PLG 20 A3, PLG 20 A4, PDSLG 20 A1.

Prečo sú výsledky kosenia neuspokojivé?

Možné príčiny: príliš nízka výška rezu, tupý alebo nesprávne namontovaný nôž, upchatá oblasť okolo noža. Nastavte výšku rezu, nechajte nôž naostriť alebo vymeniť a vyčistite prístroj. Skontrolujte tiež, či sú batérie dostatočne nabité.

Ako uskladniť kosačku v zime?

Vyberte batérie a skladujte ich oddelene (skladovacia teplota 0-45°C). Sklopte riadidlá uvoľnením napínacích pák, aby ste zmenšili rozmery. Vyčistite prístroj, nechajte motor vychladnúť a potom ho uskladnite na suchom mieste mimo dosahu detí.

NÁVOD NA OBSLUHU PRMA 40Li A3 PARKSIDE

Preklad originálneho návodu na obsluhu

ES

Aku sekačka na trávu 40 V

Pred čítaním si odklopte stranu s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.

DK

Vložení/vyjmutí akumulátoru .....102

Hladina akustického tlaku

(L_pA) 83,3 dB(A); K_pA = 3 dB

Hladina akustického výkonu (L _WA )

Vložení/vyjmutí akumulátoru

Zavesenie/odobratie zberného koša na trávu....118

Vyprázdneniezbernéhokošanatrávu 118

Nastavenievýškyrezu 118

Vloženie/vybratie akumulátora......119

Zapnutie a vypnutie....119

RežimAutomatika/Eko 119

Kontrola stavu nabitia akumulátora..119

Práca s prístrojom ......120

Rozdiel medzi kosením trávy a mulčovaním trávy....120

Čistenie/údržba ......120

Likvidácia/ochranaživotného ..121

Záruka 122

Náhradnédiely/Príslušenstvo ..123

Vyhládávanie chýb ......124

Preklad originálneho

prehlásenia o zhode CE......165

Výkres náhradných dielov .....169

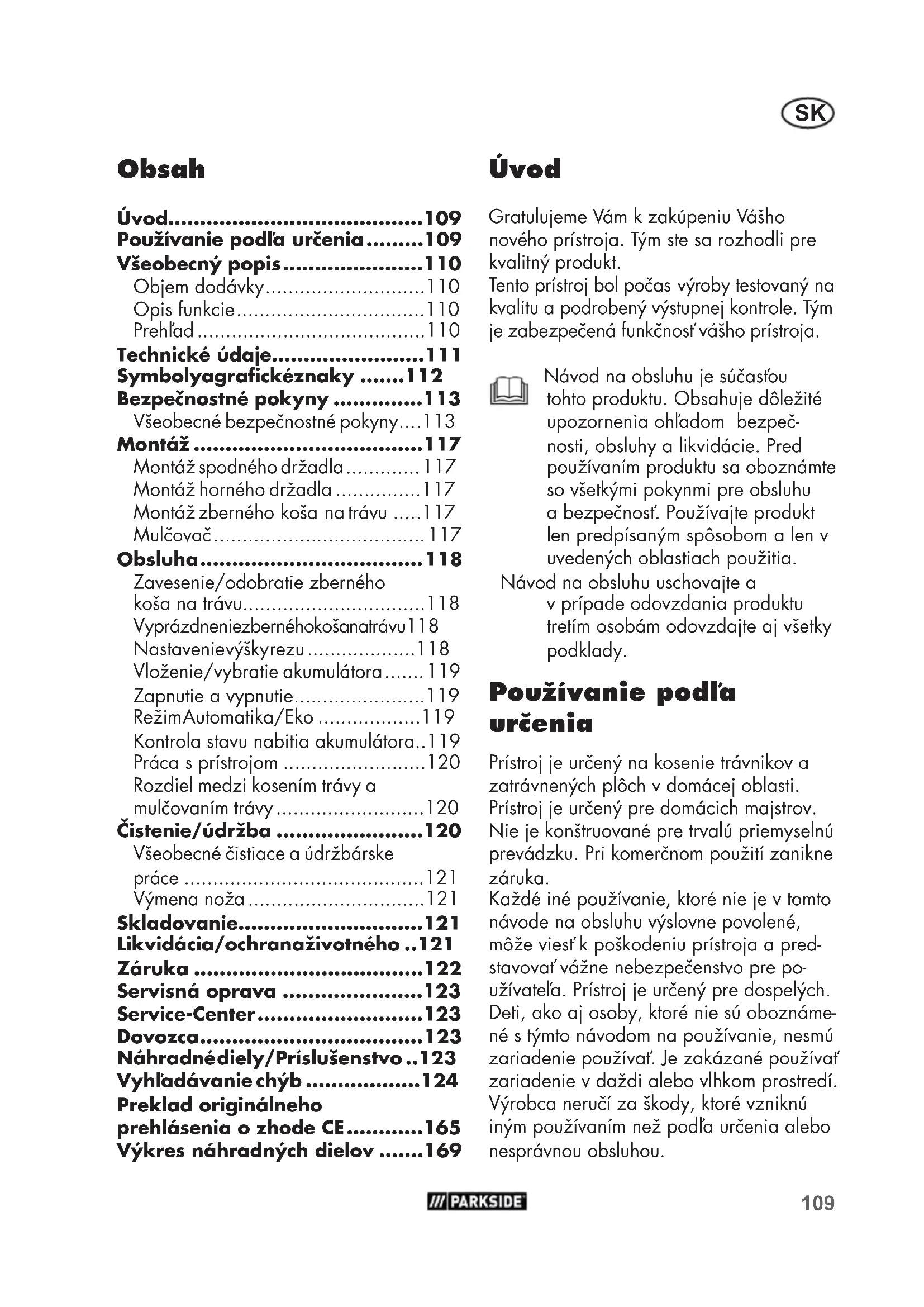

Úvod

Gratulujeme Vám k zakúpeniu Vášho nového prístroja. Tým ste sa rozhodli pre kvalitný produkt.

Tento prístroj bol počas výroby testovaný na kvalitu a podrobený výstupnej kontrole. Tým je zabezpečená funkčnosť vášho prístroja.

Návod na obsluhu je súčasťou tohto produktu. Obsahuje dôležité upozornenia ohľadom bezpečnosti, obsluhy a likvidácie. Pred používaním produktu sa oboznámte so všetkými pokynmi pre obsluhu a bezpečnosť. Používajte produkt len predpísaným spôsobom a len v uvedených oblastiach použitia.

Návod na obsluhu uschovajte a v prípade odovzdania produktu tretím osobám odovzdajte aj všetky podklady.

Používanie podla určenia

Prístroj je určený na kosenie trávnikov a zatrávnených plôch v domácej oblasti.

Prístroj je určený pre domácich majstrov.

Nie je konštruované pre trvalú priemyselnú prevádzku. Pri komerčnom použití zanikne záruka.

Každé iné používanie, ktoré nie je v tomto návode na obsluhu výslovne povolené, môže viest'k poškodeniu prístroja a predstavovať vážne nebezpečenstvo pre používateľa. Prístroj je určený pre dospelých.

Deti, ako aj osoby, ktoré nie sú oboznámené s týmto návodom na používanie, nesmú zariadenie používať. Je zakázané používať zariadenie v daždi alebo vlhkom prostredí. Výrobca neručí za škody, ktoré vzniknú iným používaním než podľa určenia alebo nesprávnou obsluhou.

SK

Prístroj je súčasťou série X 20 V TEAM a môže sa prevádzkovat's akumulátormi série X 20 V TEAM. Akumulátory sa smú nabíjať iba s nabíjačkami série Parkside X 20 V TEAM.

Všeobecný popis

Obrázky nájdete na prednej a zadnej výklopnej strane.

Objem dodávky

Prístroj opatrne vyberte z obalu a preverte, či sú nasledujúce časti kompletné:

Batéria a nabíjačka nie sú súčastóu balenia.

Baliaci materiál zlikvidujte podľa predpisov.

Opis funkcie

Akumulátorová kosačka na trávu má rezací nástroj, ktorý sa otáča paralelne k úrovni kosenia. Je vybavený výkonným elektromotorom, robustným plastovým telesom, bezpečnostným spínačom, ochranou proti odrazeným predmetom a zberným košom na trávu. Okrem toho sa dá prístroj výš- kovo prestavit' v 7 polohách a má kolesá s l'ahkým chodom. Funkcia jednotlivých prvkov obsluhy je uvedená v nasledujúcich popisoch.

Prehl'ad

1 Horné držadlo

2 Upínacia páka na upevnenie horného držadla

3 Spodné držadlo

4 Ochrana proti odrazeným predmetom

5 Upínacia páka na upevnenie spodného držadla

6 Držiak

7 Páka na nastavenie výšky kosenia

8 Veko

9 Akumulátory

9a Tlačidlo odblokovania na akumulátore

10 Kontaktný klúč

11 Kolesá

12 Kryt prístroja

13 Zberný kôš na trávu

14 Držiak kábla

15 Kábel

16 Uvolňovacie tlačidlo

17 Štartovacia páka

18 Mulčovač

18a Oblúk na mulčovači

19 Dvojitá nabíjačka

2a Podložky

2b Skrutky

D 13a Plastové spony

13b Sútyčie zberného koša na trávu

13c Držadlo

21 Tlačidlo pre zobrazenie stavu nabitia
22 Signalizácia stavu nabitia akumulátora

23 Nôž

24 Skrutka noža
25 Vreteno motora

26 Ukazovatel' naplnenia

Technické údaje

40 V akumulátorová kosačka na trávu....PRMA 40-Li A3

Napätie motora......40 V = (2x 20 V)

Prúd motora I....16 A

Hmotnosť (s akumulátor) ...... 16,2 kg

Hmotnosť (bez nabíjačky a

akumulátor) 15 kg

Hladina akustického tlaku

(L_pA) 83,3 dB(A); K_pA = 3 dB

Hladina akustického výkonu (L _WA )

nameraná .... 92,4 dB(A); K_WA=2,69 dB

zaručená 95 dB(A)

Vibrácie (q _n ) na horné držadlo

doprava......0,56 m/s ^2 ; K= 1,5 m/s ^2

left 0,52 m/s²; K=1,5 m/s²

Pozor! Aktuálny zoznam kompatibility akumulátora nájdete na: www.lidl.de/akku

Tento prístroj sa môže prevádzkovat' výlučne s nasledovnými akumulátormi:

PAP 20 A1, PAP 20 A2, PAP 20 A3,

Tieto akumulátory sa nabíjajú s

Hodnoty hluku a vibrácií boli stanovené podľa noriem a ustanovení uvedených vo vyhlásení o zhode.

Uvedená hodnota emisií vibrácii sa merala podľa normovaného skúšobného postupu a môže sa použiť pre vzájomné porovnanie elektrického náradia.

Uvedená hodnota emisií vibrácii sa môže tiež použiť pre odhad počiatočného pozaštavenia.

Výstraha:

Emisná hodnota vibrácií sa môže

počas skutočného používania elektrického prístroja od uvádzanej hodnoty odlišovať, v závislosti od typu a spôsobu, akým sa elektrický prístroj používa.

Zafaženie spôsobené vibráciami

sa pokúste udržat' tak malé, ako je to možné. Príkladné opatrenia na zníženie zaťaženia vibráciami je nosenie rukavíc pri používaní

SK

nástroja a obmedzenie pracovného času. Pritom sa zohl'adnia všetky podiely cyklu prevádzky (napríklad časy, kedy je elektrické zariadenie vypnuté a také, kedy je zapnuté, ale bez zaťaženia).

Nebezpečenstvo poranenia v dôsledku vymrštených dielov.

Okolostojace osoby držte mimo dosahu prístroja.

Pozor – Ostré rezacie nože! Nohy a ruky držte mimo dosahu. nebezpečenstvo poranenia!

Pozor! Dobeh noža kosačky.

Pred nastavovacími alebo čistiacimi prácami vypnite motor vytiahnite kontaktný klúč

Noste ochranu očí a sluchu.

Zariadenie nevystavujte vlhkosti.

Elektrické prístroje nepatria do domového odpadu.

430 mm

Okruh kosenia

Signalizácia stavu nabitia a spínacie tlačidlo automatika/eko na oblúkovom držadle.

Rastrovania pre spodné držadlo

Ukazovatel' naplnenia záchytného koša na trávu

GO

Ukazovatel' naplnenia otvorený: Zberný kôš na trávu je prázdny

STOP

Ukazovatel' naplnenia zatvorený: Zberný kôš na trávu je naplnený

Symboly v návode

Výstražné značky s údajmi pre zabránenie škodám na zdraví alebo vecným škodám.

Príkazové značky (namiesto výkričníka je vysvetlovaný príkaz) s údajmi pre prevenciu škôd.

Informačné značky s informáciami pre lepšie zaobchádzanie s nástrojom.

V tomto odseku sú uvedené základné bezpečnostné pokyny pri práci so zariadením.

Zariadenie môže pri neodbornom používani spôsobit' vážne poranenia. Aby sa zabránilo zraneniam osób a vecným škodám, prečítajte si a bezpodmienečne do-držiavajte nasledujúce bezpečnostné pokyny a dobre sa oboznámte so všetkými ovládacími častíami.

• Prečítajte si starostlivo návod na používanie.
• Tento prístroj nesmú používať deti. Deti musia byť pod dohládom, gby sa nehrali s prístrojom. Cistenie a údržbu nesmú deti vykonávať.
• Tento prístroj môžu používať osoby so zníženými psychickými, senzorickými alebo mentalnymi schopnostami alebo nedostatkom skúsenosti a vedomostí, ak sú pod dohladom alebo boli zaškolené vzhľadom na bezpečné používanie zariadenia a porozumeli nebezpečenstvu vyplývajúcemu z používania.

Príprava:

• Nikdy nedovolte deťom alebo iným osobám, ktoré nepoznajú navod na používanie, aby používali prístroj. Miestne pred-pisy môžu stanovit najnižší vek používateľa.
• Nikdy nepoužívajte prístroj, zatial' čo sú osoby, zvlášť deti a domáce zvieratá v blízkosti. Deti sa nesmú hrat' so za- riadením.
• Obsluhujúci alebo používatel' je zodpovedný za zranenia iných ludí alebo poškodenia ich majetku.
• Skontrolujte terén, na ktorom sa používa prístroj a odstráňte kamene, tyče, drôty alebo iné cudzie telesá, ktoré môžu byť zachytené a odhodené.
• Nosté vhodný pracovný odev, pevnú obuv s protišmykovou podrážkou a robustné, dlhé nohavice. Prístroj nepoužívajte, ked' chodíte bosí alebo nosíte otvorené sandále. Nenoste volný odev alebo odev s visiacimi šnúrkami alebo páskami.
• Pred použitím má sa vždy vykonat' vizuálnu kontrolu, či rezací nôž, upevňovací čap a celá rezacia jednotka nie sú opotrebované alebo poškodené. Prístroj nepoužívajte, ked' ochranné zariadenia (napr. ochrana proti odrazeným predmetom alebo zberný kôš na trávu) diely rezacieho nástroja alebo svorníky chýbajú, sú opotrebované alebo poškodené. Použité alebo poškodené rezacie nože a upevňovacie čapy sa smú na

SK

zabránenie nevyváženosti vymieňať iba spolu ako súprava.

• Pri prístrojoch s viacerými rezacími nástrojmi budte opatrní, pretože pohyb noža môže viest' k rotácii ostatných nožov.
• Používajte len tie náhradné diely a časti príslušenstva, ktoré dodáva a odporúča výrobca. Použitie cudzích dielov spôsobí okamžitú stratu nároku na záruku.
• Opotrebované alebo poškodené vystražné štítky sa musia vymenit.

Práca s prístrojom:

Pri práci nedávajte nohy a ruky do blízkosti alebo pod rotujúce diely. Hrozí nebezpečenstvo úrazu!

• Zapnite motor podľa návodu a iba vtedy, ked’ sú vaše nohy v bezpečnom odstupe od rezacích nástrojov.
• Nepoužívajte prístroj pri daždi, pri zlých poveternostných vplyvoch, vo vlhkom prostredí alebo na mokrej tráve. Pracujte len pri dennom svetle alebo pri dobrom osvetlení.
• Nepracujte so zariadením, keď ste unavený alebo nesústredený alebo po použití alkoholu alebo liekov. Vždy si včas vložte pre-stávku v práci. Pri práci rozmýš-l’ajte.
• Pri práci dávajte pozor na bezpečný postoj, zvlášť na svahoch. Pracujte vždy priečne k svahu, nikdy nie nahor alebo

nadol. Budte zvlášť opatrní, ked' meníte na svahu smer jazdy. Nepracujte na nadmerne strmých svahoch.

• Prístroj vedte iba v krokovej rýchlosti. Budte zvlášť opatrní, ked' prístroj otáčate, pritáhujete ho k sebe alebo idete dozadu.
• Prístroj zapnite s opatrnostou podľa pokynov v tomto návode na obsluhu. Dávajte pozor na dostatočný odstup nôh k rotujúcim nožom.
• Prístroj pri štarte nenaklápajte, okrem toho, ked' je to potrebné pri rozbiehaní vo vysokej tráve. V tomto prípade naklopte prístroj tlačením na držadlo tak, aby sa predné kolesá prístroja l'ahko nadvihli. Vždy skontrolujte, že sa obidve ruky nachádzajú v pracovnej polohe skôr, ako sa prístroj znova spätne postaví na zem.
• Nikdy nepracujte bez zberného koša na trávu alebo ochrany proti odrazeným predmetom. Držte sa vždy vo vzdialenosti od vyhadzovacieho otvoru.
• Motor nespúšťajte, ked' stojíte pred vyhadzovacím kanálom.

Pozor, nebezpečenstvo! Nôž dobieha. Existuje nebezpečenstvo poranenia.

- Prístroj sa nesmie zdvíhať ani prepravovat, pokial' motor beží. Prístroj vypnite, ked' sa musí naklopiť na prepravu, ked' sa križujú iné plochy ako tráva a ked' sa prístroj nesie ku koseným plochám alebo od nich.

• Otvor na vyhadzovanie trávy udržujte vždy čistý a volný. Pokosenú trávu odstraňujte iba pri zastavení prístroja.
• Zariadenie nikdy nenechávajte na pracovisku bez dohládu.
• Nikdy nepracujte s poškodeným alebo neúplným prístrojom ani neupravujte prístroj bez súhlasu výrobcu. Prístroj nikdy nepoužívajte s poškodenými ochrannými zariadeniami ani s clonami alebo chýbajúcimi bezpečnostnými zariadeniami ako vychyľovacie zariadenia a/alebo zariadenia na zachytávanie trávy.
• Váš prístroj neprefažujte. Pracujte iba v uvedenom rozsahu výkonov a nemeňte nastavenia regulátora na motore. Na ťažké práce nepoužívajte stroje so slabým výkonom. Váš prístroj nepoužívajte na účely, na ktoré nie je určený.
• Prístroj nepoužívajte v blízkosti zápalných kvapalín alebo plynov. V prípade nedodržania je nebezpečenstvo požiaru alebo výbuchu.
• Prístroj vypnite, vytiahnite bezpečnostny klúč a vyberte akumulátor. Uistite sa, že sú všetky pohyblivé časti stoją zastavené:
• vždy, ked' zariadenie opúš-tate a ked' ho nepoužívate,
• pred uvolnením blokovania alebo upchatí vo vyhadzovacom kanáli,

• predtým než zariadenie skontrolujete, čistíte alebo na ñom pracujete,

• ked' sa narazilo na cudzie teleso. Skontrolujte, či zariadenie nie je poškodené a v prípade potreby vykonajte potrebné opravy, predtým než zariadenie znova spustíte a začnete s ním pracovat,

• Ak zariadenie začalo neobyčajne silne vibrovať, má sa vykonať okamžitá kontrola.
• Postarajte sa, aby všetky matice, kolíky a skrutky boli riadne dotiahnuté.
• Skontrolujte zariadenie na prípadné poškodenia.
• Vykonávajte potrebné opravy poškodených častí.
• Nikdy nedávajte nohy a ruky do blízkosti alebo pod rotujúce diely. Nikdy sa nepostavte pred otvor na vyhadzovanie trávy.
• Pri štartování alebo spúšťaní motora kosačku nenakláňajte, pokial' nie je potrebné kosačku počas kosenia zdvíhat'. V tomto prípade ju nakloňte natolko, ako je to bezpodmienečne potrebné a zdvihnite stranu odvrátenú od používateľa nahor.

• Motor nechajte ochladit, skôr než ho odložite do uzatvorených priestorov.
• Pri údržbe noža dávajte pozor na to, aby aj po vypnutí zdroja napätia sa nože mohli pohybovat'.
• Postarajte sa, aby všetky matice, svorníky a skrutky boli pevne dotiahnuté a aby bol prístroj v bezpečnom pracovnom stave.

SK

• Nepokúšajte a opravovať prístroj sami, iba vtedy áno, ak máte na to vzdelanie. Všetky práce, ktoré nie sú uvedené v tomto návode na používanie, smú byť vykonávané len stredis-kami zákazníckeho servisu, ktoré sú nami k tomu splnomoc-nené.
• Prístroj uchovávajte na suchom mieste a mimo dosahu detí.
• Váš prístroj ošetrujte so starostlivosťou. Nástroje udržiavajte ostré a čisté, aby bolo možné s nimi pracovať lepšie a bezpečnejšie. Dodržiavajte predpisy pre údržbu.
• Ked'vymieňate rezací nástroj, noste ochranné rukavice.
• Pravidelne kontrolujte zariadenie na zachytávanie trávy vzhľadom na opotrebenie a deformácie. Z bezpečnostných dôvodov vymeňte opotrebované alebo poškodené diely. Pri nastavovaní nožov budťe zvlášť opatrní, aby sa vaše prsty nevklinili medzi rotujúce nože a pevné diely stroja.
• Skontrolujte, že sa môžu používať iba náhradné rezacie nástroje, ktoré sú schválené výrobcom.
• Nepoužívajte žiadne príslušenstvo, ktoré bolo odporúčané spoločnostou PARKSIDE. To môže viest'k zásahu elektrickým prúdom alebo požiaru.

• Pripojovacia zástrčka nabíjačky musí súhlasit so zásuvkou. Zástrčku nesmiete v žiadnom prípade menit. Nepoužívajte zástrčku s adaptérom spolu s elektrickým náradím, ktoré je chránené uzemnením. Nezmenené zástrčky a príslušné zásuvky znižujú riziko elektrického úrazu.
• Vyhnite sa kontaktu tela s uzemnenými povrchmi ako sú rúry, vykurovacie zariadenia, sporáky alebo chladničky. Je zvýšené riziko elektrického úrazu, ked' ich kostra je uzemnená.
• Chráňte elektrické náradie pred dažďom a vlhkostou. Vniknutie vody do elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.

!

Dodržiavajte bez- pečnostné pokyny a pokyny k nabíjaniu a správnemu používa- niu, ktoré sú uvedené v návode na obsluhu vášho akumulátora a vašej nabíjačky série PARKSIDE X 20 V Team. Podrobnejší opis k na- bíjaniu a dálšie inform- mácie nájdete v tomto samostatnom návode na používanie.

Montáž

• Vykonávajte len tie práce, ktoré si dôverujete vykonávat.
• V prípade neistoty obrátte sa na odborníka alebo priamo na náš servis.

1. Spodné držadlo (3) preklopte nahor. Sú možné tri polohy.
2. Spodné upínacie páky (5) otočte pevne v smere hodinových ručičiek.
3. Upínacie páky (5) zablokujte tak, že ich zatlačíte do smeru spodného držadla (3). Upínacie páky musia byť dotiahnuté a na držadlo priložené tak, aby upínanie mohlo byť vykonané so strednou silou. Ak sa to nepodarí, otáčajte upínaciu páku d'alej v smere hodinových ručičiek, alebo ju uvol'nite proti smeru hodinových ručičiek.

1. Upevnite horné držadlo (1) s priloženými skrutkami (2b), podložkami (2a) a hornými upínacími pákami (2) vpravo a vlavo na spodné držadlo (3). Uvolňovacie tlačidlo (16) musí sa nachádzať vpravo v smere kosenia. Možné sú dve polohy.

2. Upínacie páky (2) otočte pevne v smere hodinových ručičiek.

3. Upínacie páky (2) zablokujte, tým že ich tlačíte v smere spodného držadla (3). Upínacie páky musíte priložit' na držadlo tak, aby upínanie mohlo byť vykonané so strednou silou.

Ak sa to nepodarí, otáčajte upínaciu páku d'alej v smere otáčania hodinových ručičiek, alebo ju uvolnite proti smeru otáčania hodinových ručičiek (pozri malý obrázok).

4. Upnutie držiaka kábla:

Upnite držiak kábla (14) na horný (1) a dolný (3) držiak a tým zafixujete kábel prístroja (15).

Držiaky kábla (14) sú už pri dodávke upnuté na hornom (1) a spodnom (3) držiaku.

Uvolnite upínacie páky (2+5) a sklopte dohromady horné držadlo (1) a spodné držadlo (3), aby prístroj zaberal menej miesta. Pritom sa káble zariadenia nemú zovrief.

1. Zasvorkujte držadlo (13c) zberného koša na trávu (13) do hornej strany zberného koša na trávu (13).
2. Vyhrňte plastové spony (13a) zberného koša na trávu (13) cez sútyčie zberného koša na trávu (13b).

Mulčovač

Upevnenie mulčovača

Nastavenia na prístroji sa môžu vykonávať len pri vypnutom motore a stojacom noži. Hrozí nebezpečenstvo zranenia osôb.

Zariadenie vypnite, vytiahnite kontaktný klúč (A 10) a čakajte, kým sa nôž nezastaví.

Zavesenie/odobratie zberného koša na trávu

Zavesenie zberného koša na trávu

Odobratie zberného koša na trávu

1. Nadvihnite ochranu proti odrazeným predmetom (4).
2. Žveste zberný kôš na trávu (13).
3. Ochranu proti odrazeným predmetom (4) odklopte spät' na kryt prístroja (12).

S prístrojom sa nesmie pracovať bez ochrany proti odrazeným predmetom alebo zberného koša na trávu. Existuje nebezpečenstvo poranenia.

Vyprázdnenie zberného koša na trávu

1. Vyberte zberný kôš na trávu.
2. Zberný kôš na trávu podržte za držadlo (13c).
3. Žberný kôš na trávu vyklopte pomocou prídavného držadla (13d).
4. Pokosenú trávu vysypte do na tento účel určenej nádoby.

Ukazovatel' naplnenia

Nad zberným košom na trávu (E 13) je umiestnený ukazovatel' naplnenia (E 26).

Ukazovatel' naplnenia otvorený: Zberný kôš na trávu je prázdny

Ukazovatel' naplnenia zatvorený: Zberný kôš na trávu je naplnený

Nastavenie výšky rezu

Prístroj má 7 polôh na nastavenie výšky kosenia:

25/30/38 mm – malá výška kosenia 45/55 mm – stredná výška kosenia 65/75 mm – velká výška kosenia

1. Chytte držiak (A 6) a nadvihnite prístroj, resp. zatlačte ho nadol.
2. Pákou (7) na nastavenie výšky kosenia pohybujte po stupnici na požadované nastavenie výšky kosenia.

Správna výška kosenia pri ozdobnej tráve činí približne 25 – 45 mm, pri úžitkovej tráve približne 45 – 65 mm.

Pre prvé kosenie v sezione by sa mala zvolit velká výška kosenia.

Vloženie/vybratie akumulátora

Zariadenie vypnite, vytiahnite kontaktný klúč (A 10) a čakajte, kým sa nôž nezastaví.

1. Na vybratie akumulátora (9) z prístroja zatlačte uvolňovacie tlačidlo (9a) na akumulátore a vytiahnite ho von.
2. Na vloženie akumulátorov (9) zasuňte akumulátory pozdíž vodiacej lišty do prístroja. Počutelne zapadnú.

Zapnutie a vypnutie

Aku-kosačka na trávu sa smie používať iba s dvoma vloženými akumulátormi série PARKSIDE X 20 V Team.

1. Zariadenie položte na rovnú plochu.

2. Zdvihnite veko (A 8) na kryte prístroja a zasuňte nabitý akumulátor (9) pozdĺž vodiacej lišty do prístroja. Počutelne zapadnú.

3. Zasuňte kontaktný klúč (10) do príslušného otvoru vedľa akumulátora (9). Kontaktný klúč sa môže zastrčití iba v polohe. Dávajte pozor na vodiace drážky na otvore vedľa akumulátorov a na kontaktnom klúči (10) (pozri menší obrázok 1).

4. Pred zapnutím dávajte pozor na to, aby sa prístroj nedotýkal žiadnych predmetov.

5. Na zapnutie stlačte uvolňovacie tlačidlo (16) a podržte ho stlačené, zatial' čo táháte štartovaciu páku (17). Uvolnite uvolňovacie tlačidlo.

6. Pri vypínání uvolnite štartovaciu páku (17).

Na základe inteligentného riadenia energie nabehne motor oneskorene.

Po vypnutí prístroja sa otáča nôž ešte niekolko sekúnd. Nedotýkajte sa bežiaceho noža. Hrozí nebezpečenstvo zranenia osób.

Akumulátorová kosačka nabehne pri spustení automaticky na naposledy používaný režim. Stlačením spínacieho tlačidla Automatika/Eko (20) môžete striedať medzi automatickým a ekologickým režimom. Svietením auto- resp. eko-žiarovky v ktorom režime sa nachádza akumulátorová kosačka na trávu.

Automatický režim: Akumulátorová kosačka na trávu prispôsobí otáčky motora podľa zaťaženia.

Ekologický režim: Akumulátorová kosačka na trávu sa rozbehne s najnižšími otáčkami pre maximálnu životnosť akumulátora.

Kontrola stavu nabitia akumulátora

Signalizácia stavu nabitia (G 22) signalizuje stav nabitia akumulátora (A 9).

Stlačte tlačidlo na signalizáciu stavu nabitia (G 21) na hornom držadle.

Stav nabitia akumulátora je signalizovaný rozsvietením príslušných LED žiaroviek.

Svietia 2 LED (červená a oranžová): Akumulátor je čiastočne nabitý

Svieti 1 LED (červená): Akumulátor sa musí nabit'

Práca s prístrojom

Dodržiavajte ochranu proti hluku a miestne predpisy.

Pravidelné kosenie podnecuje rast silnejšieho trávnika, súčasne však prispieva k ničeniu buriny. Trávnik je preto po každom kosení hustejší a vzniká rovnomerne zaťažitelná trávnatá plocha.

Prvé kosenie sa uskutoční približne od apríla pri výške porastu 70 – 80 mm. V hlavnej vegetačnej dobe sa tráva kosí minimálne raz za týždeň.

• Prístroj vedte v krokovej rýchlosti v podľa možnosti rovných dráhach. Pre dokonalé kosenie by sa mali dráhy prekrývať vždy niekolko centimetrov.
• Výšku kosenia nastavte tak, aby sa prístroj nepreťažil. V opačnom prípade sa môže motor poškodit'.
• Na svahoch pracujte vždy priečne k svahu. Budte zvlášť opatrní pri chodení dozadu a táhaní prístroja.
• Po každom použití prístroj vyčistite, ako je opísané v kapitole „Čistenie/Údržba“.

Po vypnutí prístroja sa otáča nôž ešte niekolko sekúnd. Nedotýkajte sa bežiaceho noža. Hrozí nebezpečenstvo zranenia osób.

Rozdiel medzi kosením trávy a mulčovaním trávy

Pri používaní mulčovača (18) sa pokosená tráva nezachytáva do zberného koša na trávu, ale sa rozdrobuje a rozdeluje na trávnik. Výživné látky, ktoré sú obsiahnuté v pokosenej tráve sa tým odbúrajú vdaka pôdnym organizmom a vytvoria obeh živín. Mulčovaný trávnik sa musí preto podstatne zriedkavejšie hnojit.

Zásadne platí, že trávnik sa musí relatívne často kosit tak, aby na trávniku zostávala mulčovaná tráva iba v malých množstvách. Preto je najlepšie, ked' sa trávnik mulčuje raz za týždeň a kosačka sa nastaví tak, aby mulčovaná tráva pripadala iba na cca 40 % celkovej výšky trávnika. V prípade, že mulčovaná tráva zostane ležat' viditel'ne na ploche trávnika (napríklad pri prvom kosení trávy v roku alebo pri silnom raste), malo by sa pracovať so zberným košom na trávu (13).

Čistenie/údržba

Práce, ktoré nie sú opísané v tomto návode na používanie, nechajte vykonať nami splnomocneným strediskom zákazníckého servisu. Používajte len originálne diely.

Pri zaobchádzaní s nožom noste rukavice.

Zariadenie vypnite, vytiahnite kontaktný klúč (A 10) a čakajte, kým sa nôž nezastaví.

Prístroj nestriekajte vodou. Existuje nebezpečenstvo zásahu elektrickým prúdom.

• Prístroj udržiavajte vždy čistý. Na čistenie používajte kefu alebo prachovku, ale nie čistiaci prostriedok alebo rozpúšťadlo.
• Po kosení odstráňte prichytené zvyšky rastlín s kusom dreva alebo plastu z kolies, vetracích otvorov, vyhadzovacieho otvoru a oblasti noža. Nepoužívajte tvrdé alebo špicaté predmety, mohli by poškodit' prístroj.
• Pred každým použitím skontrolujte prístroj vzhľadom na viditelné nedostatky ako uvolnené, opotrebované alebo poškodené diely. Skontrolujte pevné osadenie všetkých matíc, svorníkov a skrutiek.
• Skontrolujte kryty a ochranné zariadenia vzhľadom na poškodenia a správne osadenie. Prípadne tieto vymeňte.

Výmena noža

Ak je nôž tupý, môže sa dobrúsít prostredníctvom odbornej dielne. Ak je nôž poškodený alebo ukazuje nevyváženost', tak sa musí vymenit'.

1. Prístroj otočte.
2. Použite pevné rukavice a uchopte pevne nôž (23). Otočte skrutku noža (24) proti smeru hodinových ručičiek pomocou skrutkového klúča (otvor klúča 14) od vretena motora (25).
3. Znova nasadte nový nôž (23) v opačnom poradí. Dávajte pozor na to, aby bol nôž (23) správne umiestnený (pozri obrázok H) a aby bola skrutka noža (24) pevne utiahnutá.

Skladovanie

Uvolnite upínacie páky (2+5) a sklopte dohromady horné držadlo (1) a spodné držadlo (3), aby prístroj zaberal menej miesta. Pritom sa káble zariadenia nemú zovrief.

• Prístroj uschovajte v suchu a mimo dosahu detí.
• Motor nechajte ochladit, skôr než ho odložíte do uzatvorených priestorov.
• Pred dlhším skladovaním (napr. na prezimovanie) vyberte akumulátor z prístroja.
• Teplota uskladnenia pre akumulátor a prístroj činí 0 °C až 45 °C. Počas skladovania zabráňte extrémnemu chladu alebo teplu, aby akumulátor nestratil výkon.

Neručíme za škody spôsobené našimi prístrojmi, ak tieto boli spôsobené neodbornou opravou alebo použitím iných než originálnych dielov, resp. neodborným používaním.

Likvidácia/ochrana životného

Predtým než zlikvidujete prístroj, vyberte z neho akumulátor.

Prístroj, príslušenstvo a obal odovzdajte na ekologické zhodnotenie.

Pokyny pre likvidáciu akumulátora nájdete v samostatnom návode na obsluhu vášho akumulátora a nabíjačky.

- Prístroj odovzdajte do recyklačnej zberne. Použité umelohmotné a kovové časti sa môžu podľa druhu materiálu

SK

roztriedit' a tak odovzdat' do recyklačnej zberne. V prípade otázok sa obrátte na naše servisné stredisko.

• Likvidáciu vašich zaslaných chybných zariadení vykonáme bezplatne.
• Pokosenú trávu nevyhadzujte do kontajnera na odpadky, ale ju dajte na kompostovanie alebo rozdelte ako mulčovaciu vrstvu medzi kríky a stromy.

Záruka

Vážená zákazníčka, vážený zákazník, Pre tento prístroj platí záruka 3 roky od dátumu zakúpenia.

Ak je prístroj poškodený, podľa zákona máte právo ho reklamovať u výrobcu produktu. Tieto práva vyplývajúce zo zákona nie sú našou následne opísanou zárukou obmedzené.

Záručné podmienky

Záručná lehota začína dňom zakúpenia. Pokladničný doklad ako originál prosím starostlivo uschovajte. Je potrebný ako dôkaz o zakúpení.

Ak sa počas troch rokov od dátumu zakúpenia tohto produktu vyskytne materiálna alebo výrobná chyba, produkt - podľa nášho rozhodnutia - bezplatne opravíme alebo nahradíme. Predpokladom záruky je, že v priebehu trojročnej lehoty bude predložený poškodený prístroj a pokladničný doklad a stručne opísaná chyba a kedy sa vyskytla.

Ak sa v rámci našej záruky chyba pokryje, obdržíte spät' opravený alebo nový prístroj. S opravou alebo výmenou produktu sa nezačína nová záručná doba.

Záručná doba a nárok na od- stránenie vady

Záručná doba sa poskytnutím záruky nepredlžuje. To platí aj pre nahradené a opravené diely. Prípadné škody a nedostatky vzniknuté už pri zakúpení sa musia ihned' po vybalení ohlásit'. Opravy vykonané po uplynutí záručnej doby sú spoplatnené.

Rozsah záruky

Prístroj bol vyrobený podľa prísnych smerníc kvality a pred dodaním bol svedomite kontrolovaný.

Záruka sa týka materiálových alebo výrobných chýb. Táto záruka sa nevztáhuje na diely produktu, ktoré sú vystavené normálnemu opotrebeniu a preto sa môžu považovat' za opotrebované diely (napr. nôž, skrutka noža) alebo na poškodenia na krehkých dieloch (napr. spínač).

Táto záruka zaniká, ak bol produkt používaný poškodený, neodborne alebo nebola vykonávaná údržba. Pre odborné používanie produktu je nutné presne dodržiavať všetky návody uvedené v návode na obsluhu. Bezpodmienečne sa vyhnite používaniu, ktoré sa v návode na obsluhu neodporúča alebo pred ktorým ste boli vystríhaní.

Produkt je určený len pre súkromné použitie a nie v oblasti podnikania. Záruka zaniká pri nesprávnom a neodbornom používaní, pri násilnom používaní a pri zásahoch, ktoré neboli vykonané v našej servisnej pobočke.

Postup v prípade reklamácie

Pre zabezpečenie rýchleho spracovania vašej žiadosti postupujte prosím podľa nasledujúcich pokynov:

• Pri všetkých požiadavkách predložte pokladničný doklad a číslo artiklu (IAN 351761_2007) ako dôkaz o zakúpení.

- Ak sa vyskytnú chyby funkcie alebo

iné nedostatky, kontaktujte najskôr následne uvedené servisné oddelenie telefonicky alebo emailom. Následne obdržíte dálšie informácie o priebehu vašej reklamácie.

- Produkt evidovaný ako poškodený môžete po dohode s našim zákazníckym servisom, s priloženým dokladom o zakúpení (pokladničný doklad) a s údajmi, v čom chyba spočiva a kedy vznikla, zaslat bez poštovného na adresu servisu, ktorá vám bude oznámená. Pre zabránenie dodatočných nákladov a problémov pri prevzatí použite len tú adresu, ktorá vám bude oznámená. Nezasielajte prístroj ako nadmerný tovar na náklady príjemcu, expresne alebo s iným špeciálnym nákladom. Prístroj zašlite so všetkými častami príslušenstva dodanými pri zakúpení a zabezpečte dostatočne bezpečné prepravné balenie.

Servisná oprava

Opravy, ktoré nepodliehajú záruke, môžeme nechat' vykonať v našej servisnej pobočke za úhradu. Radi vám poskytneme predbežnú kalkuláciu nákladov.

Môžeme spracovať len prístroje, ktoré boli doručené dostatočne zabalené a so za- plateným poštovným.

Pozor: Prístroj zašlite do našej servisnej pobočky vyčistený a s informáciami o chybe. Neprevezmeme prístroje zaslané ako nadmerný tovar na náklady príjemcu, expresne alebo s iným špeciálnym nákladom. Likvidáciu vašich poškodených zaslaných prístrojov vykonáme bezplatne.

Service-Center

Servis Slovensko

Tel.: [phone]

E-Mail: [e-mail]

IAN 351761_2007

Dovozca

Nasledujúca adresa nie je adresa servisu. Najskôr kontaktujte hore uvedené servisné centrum.

Náhradné diely/Príslušenstvo

Náhradné diely a príslušenstvo nájdete na strane www.grizzlytools-service.eu

Ak by sa mali vyskytnúť problémy s procesom objednávky, použite, prosím, kontaktný formulár. Pri dálších otázkach sa obrátte na „Service-Center“ (pozri stranu 123).

Náhradný nôž 13700243

Mulčovač 91105354

Veko....91105350

Zberný kôš na trávu....91105345

Vyhl'adávanie chýb

Problém Možná pričina Odstránenie poruchy
Prístroj neštartuje	Akumulátor (9) vybitý	Kontrola stavu nabitia akumu-látora,Nabite akumulátor (zohl'adnite samostatný návod pre akumulá-tor a nabíjačku)
	Akumulátor (A 9) nie je pri-pojený	Založte akumulátor (zohl'adnite samostatný návod pre akumulá-tor a nabíjačku)
	Porucha odblokovacie tlačid-lo (A 16) alebo štartovacia páka( A 17)	Oprava servisným strediskom
	chybný motor
	tráva je príliš vysoká	nastavte väčšiu výšku kosenia stlačením rukoväte ( A 1)mierne nadvihnite predné kolesá
Motor vynecháva	blokovanie cudzím te-lesom	odstráněte cudzie telesá
Výsledok práce nieje uspokojivý alebo motor pracuje t'ažko	príliš nízka rezná výška	nastavte väčšiu výšku kosenia
	tupý nôž ( H 23)	nôž nechajte nabrúsiť alebo ho vymeňte
	upchatý priestor v okolí noža	prístroj vyčistite
	nôž ( H 23) je nesprávne namontovaný	nôž namontujte správne
Nôž sa neotáča	nôž ( H 23) je blokovaný trávou	odstráněte trávu
	uvoľnená skrutka ( H 24)na upevnenie noža	dotiahnite skrutku na upev-nenie noža
Nezvyčajné zvuky,hrkotanie alebo vib-rácie	uvoľnená skrutka ( H 24)na upevnenie noža	dotiahnite skrutku na upev-nenie noža
	nôž ( H 23) je po-škodený	vymeňte nôž

Indhold

SK	Preklad originálneho prehlásenia o zhode CE
Týmto potvrdzujeme, že40 V akumulátorová kosačka na trávukonštrukčného radu PRMA 40-Li A3Poradové číslo000001 - 062000zodpovedá nasledujúcim príslušným smerniciam EÚ v ich práve platnom znení:
2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC2011/65/EU* & (EU) 2015/863
Aby bola zaručená zhoda, boli použité nasledovné harmonizované normy ako i národné normy a predpisy:
EN 60335-1:2012/A2:2019 • EN 60335-2-77:2010 • EN 62233:2008EN 55014-1:2017 • EN 55014-2:2015EN IEC 63000:2018
Okrem toho sa v súlade so smernicou o emisiách hluku 2000/14/EC potvrdzuje:hladina akustického výkonuZaručená: 95 dB(A)Nameraná: 92,4 dB(A)Použitý postup hodnotenia zhody v súlade s dodatkom VI / 2000/14/ECCertifikačný orgán: TÜV SÜD Industrie Service GmbH, Westendstraße 199,80686 München, Deutschland (NB 0036)
Jediný zodpovedný za vystavenie tohto vyhlásenia o zhode je výrobca:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany05.02.2021	Christian FrankOsoba splnomocnená na zostaveniedokumentácie

* Vyššie popísaný predmet vyhlásenia spíňa predpisy smernice 2011/65/EU Európskeho parlamentu a Rady z 8. júna 2011 pre obmedzenie používania určitých nebezpečných látok v elektrických a elektronických prístrojoch.
