NÁVOD K OBSLUZE PRMA 40Li A3 PARKSIDE

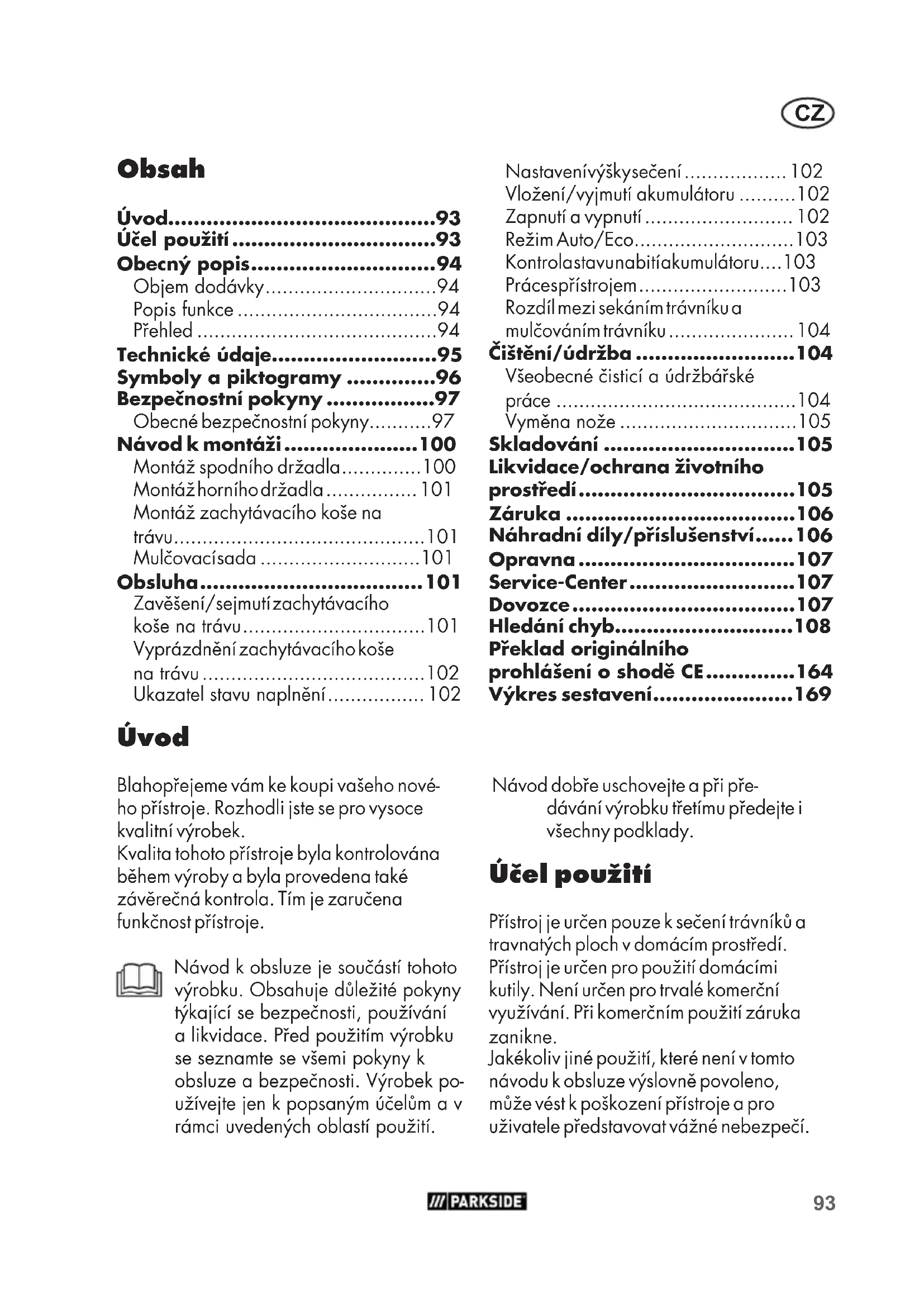

• Obsah Úvod p. 93
• Účel použití p. 93
• Obecný popis p. 94
• Objem dodávky p. 94
• Popis funkce p. 94
• Přehled p. 94
• Technické údaje p. 95
• Symboly a piktogramy p. 96
• Bezpečnostní pokyny p. 97
• Obecné bezpečnostní pokyny p. 97
• Návod k montáži p. 100
• Montáž spodního držadla p. 100
• Montáž horního držadla p. 101
• Montáž zachytávacího koše na trávu p. 101
• Mulčovací sada p. 101
• Obsluha p. 101
• Zavěšení/sejmutí zachytávacího koše na trávu p. 101
• Vyprázdnění zachytávacího koše na trávu p. 102
• Ukazatel stavu naplnění p. 102
• Úvod Blahopřejeme vám ke koupi vašeho nové- ho přístroje. Rozhodli jste se pro vysoce kvalitní výrobek. Kvalita tohoto přístroje byla kontrolována během výroby a byla provedena také závěrečná kontrola. Tím je zaručena funkčnost přístroje. Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny týkající se bezpečnosti, používání a likvidace. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnosti. Výrobek po- užívejte jen k popsaným účelům a v rámci uvedených oblastí použití. Překlad originálního prohlášení o shodě CE p. 164
• Výkres sestavení p. 169
• Nastavení výšky sečení p. 102
• Vložení/vyjmutí akumulátoru p. 102
• Zapnutí a vypnutí p. 102
• Režim Auto/Eco p. 103
• Kontrola stavu nabití akumulátoru p. 103
• Práce s přístrojem p. 103
• Rozdíl mezi sekáním trávníku a mulčováním trávníku p. 104
• Čištění/údržba p. 104
• Všeobecné čisticí a údržbářské práce p. 104
• Vyměna nože p. 105
• Skladování p. 105
• Likvidace/ochrana životního prostředí p. 105
• Záruka p. 106
• Náhradní díly/příslušenství p. 106
• Opravna p. 107
• Service-Center p. 107
• Dovozce p. 107
• Hledání chyb Návod dobře uschovejte a při pře- dávání výrobku třetímu předejte i všechny podklady. Účel použití Přístroj je určen pouze k sečení trávníků a travnatých ploch v domácím prostředí. Přístroj je určen pro použití domácími kutily. Není určen pro trvalé komerční využívání. Při komerčním použití záruka zanikne. Jakékoliv jiné použití, které není v tomto návodu k obsluze výslovně povoleno, může vést k poškození přístroje a pro uživatele představovat vážné nebezpečí.94 p. 108

Přístroj je určen pro použití dospělými. Děti a osoby, které nejsou s touto příručkou obeznámeny, nesmí přístroj používat. Pří- stroj je zakázáno používat za deště nebo vlhkém prostředí. Výrobce neručí za škody způsobené nesprávným použitím nebo nesprávnou obsluhou. Přístroj je součástí série Parkside X20VTEAM a lze jej provozovat s akumulátory série Parkside X20V TEAM. Akumulátory se smí nabíjet pouze nabíječ- kami série Parkside X20V TEAM. Obecný popis Obrázky najdete na přední a zadní výklopní straně. Objem dodávky Vybalte nástroj a zkontrolujte, je-li kompletní: - akumulátorová sekačka na trávu a horní držadlo - spodní držadlo - zachytávací koš na trávu - rukojeť zachytávacího koše na trávu - 2 držák kabelu - 2 upínací páky s plochými podložkami a šrouby pro upevnění horního držadla - Mulčovací sada - Návod k obsluze Baterie a nabíječka nejsou součástí dodávky. Obalový materiál řádně zlikvidujte. Popis funkce Akumulátorová sekačka na trávu je vy- bavena otáčejícím se řezným nástrojem, který je rovnoběžný s řeznou rovinou. Je vybavena výkonným elektromotorem, robustním plastovým krytem, bezpečnost- ním spínačem, ochranou proti nárazům a zachytávacím košem na trávu. Kromě toho má přístroj otočná kolečka s lehkým chodem a lze jej výškově nastavit ve 7 polohách. Funkce ovládacích prvků nalez- nete v následujících popisech. Přehled 1 horní držadlo 2 upínací páka pro upevnění horního držadla 3 spodní držadlo 4 ochrana proti nárazu 5 upínací páka pro upevnění spodního držadla 6 rukojeť pro přenášení 7 páka pro nastavení výšky řezu 8 kryt 9 akumulátory 9a odblokovací tlačítka na akumulátoru 10 kontaktní klíč 11 kola 12 kryt přístroje 13 zachytávací koš na trávu 14 držák kabelu 15 kabel přístroje 16 odblokovací tlačítko 17 spouštěcí páka 18 Mulčovací sada 18a držadlo na mulčovací sadě 19 dvojitá nabíječka 2a podložky 2b šrouby 13a plastové výstupky 13b soutyčí zachytávacího koše na trávu95

13c rukojeť 13d dodatečná rukojeť 20 přepínač Auto/Eco 21 tlačítko indikátoru stavu nabití 22 ukazatel stavu nabití akumulátoru 23 nž 24 šoub nože 25 motorové vřeteno 26 ukazatel stavu naplnění Technické údaje Aku sekačka na trávu 40 V ................ PRMA 40-Li A3 Napětí motoru .............40 V (2x 20 V) Proud motoru I ................................16 A Volnoběžné otáčky n

Šířka řezu .................................430 mm Výška řezu ...............25/30/38/45/55/65/75mm Třída ochrany ......................................III Druh ochrany...................................IPX1 Hmotnost (s akumulátoru) ............ 16,2 kg Hmotnost (bez akumulátoru a nabíječky) ..... 15 kg Objem zachytávacího koše na trávu ... 50 l Hladina akustického tlaku

= 3 dB Hladina akustického výkonu (L

změřena ...... 92,4 dB(A); K

) na horní držadlo doprava .......... 0,56 m/s

Pozor! Aktuální seznam kompatibility akumulátorů najdete na: www.lidl.de/akku Tento přístroj lze provozovat výhradně s následujícími akumulátory: PAP20A1, PAP20A2, PAP20A3,

Hladina hluku a vibrací byla stanovena dle norem a předpisů uvedených v prohlášení o shodě. Deklarovaná úroveň vibrací byla měřena pomocí standardizovaných zkušebních metod a lze ji použít k porovnání s jiným elektrickým nářadím. Deklarovaná úroveň vibrací může být také použita k předběžnému stanovení doby expozice přístroje. Výstraha: Emisní hodnota vibrací se může během skutečného používání elektrického přístroje odlišovat od uvedené hodnoty, v závislosti na způsobu, kterým je elektrický pří- stroj používán. Dle možnosti se snažte udržet co nejnižší zatížení, způsobené vibra-96

cemi. Příklady opatření ke snížení zatížení, způsobeno vibracemi, je nošení rukavic při použití nástroje a omezení pracovní doby. Přitom se musí brát v úvahu všechny části pracovního cyklu (například doby, během kterých je elektrický nástroj vypnutý, a ty, ve kterých je sice za- pnutý, ale běží bez zátěže). Symboly a piktogramy Symboly na přístroji: Pozor! Nebezpečí úrazu elektrickým prou- dem! Pozorně si přečtěte návod k obslu- ze. Nebezpečí zranění v důsledku od- mrštěných dílů. Kolem stojící osoby se musí zdr- žovat v bezpečné vzdálenosti. Pozor – ostrý řezací nůž! Mějte ruce a nohy v bezpečné vzdá- lenosti. Nebezpečí poranění! Pozor! Doběh nože sekačky na trávu. Před nastavováním nebo čištěním vypněte motor a zatáhněte za kontaktní klíč. Používejte ochranné brýle a chráni- če sluchu. Přístroj nevystavujte působení vlhkosti.

Údaj o hladině akustického výko- nu L

v dB. Elektrická zařízení nepatří do domácího odpadu. Okruh sečení AUTO/ECO AUTO ECO Indikátor stavu nabití und přepínač Auto/Eco na rukojeti. Poloha spodního držadla Západky spodního nosníku Ukazatel stavu naplnění na zachytávacím koši na trávu Ukazatel stavu naplnění otevřen: Sběrný koš na trávu je prázdný Ukazatel stavu naplnění zavřen: Sběrný koš na trávu je plný Symboly v návodu Výstražné značky s údaji pro zabránění škodám na zdraví anebo věcným škodám. Příkazové značky (namísto vý- křičníku je vysvětlován příkaz) s údaji pro prevenci škod. Informační značky s informacemi pro lepší zacházení s nástrojem. Přečtěte si návod k obsluze. Používejte ochranné rukavice.97

Bezpečnostní pokyny V této části jsou uvedeny základní bezpečnostní předpisy při práci s přístrojem. Obecné bezpečnostní pokyny

PŘEČTENÍ. Při nesprávném používání může tento přístroj způsobit vážná zranění. Aby nedošlo ke zranění nebo škodám, přečtěte si následující bez- pečnostní pokyny a bezpod- mínečně je dodržujte. Také se seznamte se všemi ovláda- cími prvky.

• Pozorně si přečtěte návod k obsluze.

• Tento přístroj nesmí používat děti. Děti musí být pod do- hledem, aby si nehrály spří- strojem. Čištění a údržbu nesmí provádět děti.

• Tento přístroj smí používat použít osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo mající ne- dostatek zkušeností a znalostí, pokud je na ně dohlíženo nebo byly ohledně bezpečného použí- vání přístroje poučeny a chápou nebezpečí z něj vyplývající. Příprava:

• Nikdy nedovolte, aby děti nebo jiné osoby, které se neobe- známily s návodem k obsluze, přístroj používaly. Na základě místních ustanovení může být stanoven minimální věk obsluhu- jící osoby.

• Jsou-li v blízkosti osoby, zejmé- na děti nebo domácí zvířata, přístroj nikdy nepoužívejte. S přístrojem si nesmí hrát děti.

• Obsluha nebo uživatel nese zodpovědnost za nehody či škody na jiných osobách nebo jejich majetku.

• Zkontrolujte oblast, na které se přístroj použije a odstraňte kameny, tyče, dráty, nebo jiné cizí předměty, které by mohly být zachyceny a odhozeny.

• Noste vhodný pracovní oděv, jako jsou pevné boty s protisklu- zovou podrážkou a robustní dlouhé kalhoty. Nepoužívejte přístroj při chůzi na boso nebo pokud chodíte v otevřených sandálech. Nenoste volně visící oděv ani oděv s visícími šňůra- mi nebo pásky.

• Před každým použitím proveď- te vizuální kontrolu přístroje. Přístroj nepoužívejte, jestliže chybí, jsou opotřebena nebo poškozena ochranná zařízení (např. ochrana proti nárazu nebo zachytávací koš na trávu), části řezacího zařízení nebo čepy. K zabránění nerovnováhy lze poškozené nástroje a čepy vyměňovat pouze v sadách.98

• Buďte opatrní u přístrojích s více řeznými nástroji, protože pohyb jednoho nože může způ- sobit otáčení zbývajících nožů.

• Používejte pouze díly a příslu- šenství, které jsou dodávány a doporučeny výrobcem. Při pou- žití jiných dílů dojde k okamžité ztrátě záruky.

• Opotřebované a poškozené informační štítky je nutné vymě- nit. Práce s přístrojem: Během práce nedávejte nohy a ruce do blízkosti rotujících částí nebo pod rotující části. Hrozí nebezpečí poranění!

• Zapněte motor podle pokynů, a teprve potom, když jsou Vaše nohy v bezpečné vzdálenosti od řezných nástrojů.

• Nepoužívejte přístroj za deště, při špatném počasí, v mokrém okolí nebo na mokré trávě. Pracujte pouze za denního svět- la nebo při dobrém osvětlení.

• S přístrojem nepracujete, cítíte-li se unaveni či nekoncentrováni nebo jste pod vlivem alkoholu či léků. Práci vždy prokládejte pravidelnými přestávkami. Při práci postupujte s rozumem.

• Před použitím je nutné vizuálně zkontrolovat, zda řezné nože, upevňovací čepy a celá řezací jednotky nejsou opotřebeny nebo poškozeny. Na svazích pracujte vždy příčně po úbočí, nikdy ne nahoru nebo dolů. Buďte zvlášť opatrní při změně směru jízdy na svahu. Opotře- bované nebo poškozené řezné nože a upevňovací čepy lze k zabránění nerovnováhy vymě- ňovat pouze v sadách.

• Veďte přístroj pouze rychlostí chůze. Buďte obzvlášť opatrní, když otočíte přístroj, zatáhnete ho směrem k sobě nebo jdete-li dozadu.

• Přístroj zapněte opatrně podle pokynů, uvedených v tomto návodu k obsluze. Dbejte na dostatečnou vzdálenost mezi nohama a rotujícími noži.

• Během spouštění nenaklánějte přístroj, ledaže je toto potřebné při rozběhu ve vysoké trávě. V takovém případě přístroj na- kloňte stisknutím držadla tak, aby přední kola přístroje byla mírně nadzvednuta. Před pod- stavením přístroje na zem vždy zkontrolujte, zda jsou obě ruce v pracovní poloze.

• Nikdy nepracujte bez za- chytávacího koše na trávu ani bez ochrany proti nárazu. Vždy se zdržujte v bezpečné vzdá- lenosti od vyhazovacího otvoru.

• Motor nespouštějte, stojíte-li před vyhazovací šachtou. Pozor, nebezpečí! Nůž dobí- há. Hrozí nebezpečí zranění.

• Během chodu motoru se přístroj nesmí zvedat ani přepravovat. Vypněte přístroj, pokud je třeba jej sklopit k přepravě, když se musí přejít přes jiné oblasti než je tráva, a pokud se přístroj přenáší do a z oblastí, které mají být koseny.99

• Vždy udržujte otvor na výhoz trávy čistý a volný. Odstraňte kosený materiál pouze tehdy, když je přístroj zastaven.

• Přístroj nenechávejte nikdy bez dozoru na pracovišti.

• Nepracujte s poškozeným či neúplným zařízení ani se za- řízením, které bylo upraveno bez souhlasu výrobce. Nikdy nepoužívejte přístroj s poško- zenými ochrannými zařízeními nebo štíty nebo s chybějícími bezpečnostními zařízeními, jako jsou například deektory a/nebo zařízení pro zachy- cování trávy.

• Přístroj nepřetěžujte. Pracujte pouze ve stanoveném rozsahu výkonu a neměňte nastavení regulátoru na motoru. Nepou- žívejte stroje s nízkým výkonem pro těžkou práci. Nepoužívejte přístroj pro účely, pro které není určen.

• Nepoužívejte zařízení v blíz- kosti vznětlivých kapalin nebo plynů. Při nerespektování hrozí nebezpečí požáru nebo vý- buchu.

• Vypněte zařízení, vytáhněte bezpečnostní klíč a vyjměte akumulátor. Ujistěte se, zda se všechny pohyblivé součásti za- stavily: - vždy, když zařízení opustíte a není používáno, - před uvolněním zablokování nebo odstraněním ucpání ve vyhazovacím kanálu, - před kontrolou, čištěním nebo prací na zařízení, - pokud bylo zasaženo cizí těleso. Zkontrolujte vizuálně škody na zařízení a proveďte nezbytné opravy ještě před opětovným použitím zařízení,

• Pokud zařízení začne neob- vykle silně vibrovat, je nutná jeho okamžitá kontrola,

• Zajistěte, aby všechny matice, čepy a šrouby byly pevně dota- ženy.

• Zkontrolujte, zda není zařízení případně poškozeno.

• Nechte provést potřebné opravy poškozených částí.

• Nedávejte nohy ani ruce do blízkosti rotujících částí nebo pod rotující části. Nikdy se nestavte před otvor pro výhoz trávy.

• Při spuštění nebo nastartování motoru nesmí být sekačka na trávu naklopena, nebude-li sekačka na trávu při tomto po- stupu zdvižena. V takovém pří- padě přístroj naklonějte jen tak, jak je to naprosto nezbytné, a nadzvedněte ho jen na straně odvrácené od uživatele. Údržba a skladování:

• Před uskladněním přístroje v uzavřených prostorách nechte motor vychladnout.

• Při údržbě vsazených nožů dbejte na to, že i když je vy- pnut zdroj napětí, vsazené nože se mohou pohybovat.

• Dbejte na to, aby všechny mati- ce a šrouby byly pevně utažené a přístroj byl v bezpečném provozním stavu.

• Nepokoušejte se přístroj opravit100

sami, ledaže máte k tomuto účelu potřebnou kvalikaci. Veš- keré práce, neuvedené v tomto návodě k obsluze, smí provádět námi autorizovaný servis pro služby zákazníkům.

• Skladujte přístroj na suchém místě a mimo dosah dětí.

• Zacházejte s Vaším přístrojem s pečlivostí. Pro lepší a bez- pečnější práci udržujte nástroje ostré a v čisté. Postupujte podle předpisů pro údržbu.

• Při výměně řezného zařízení noste ochranné rukavice.

• Pravidelně kontrolujte za- chytávací zařízení na trávu, zda nevykazuje známky opo- třebení a deformace. Z bez- pečnostních důvodů vyměňte opotřebované nebo poškozené díly. Při nastavování nožů buď- te mimořádně opatrní, aby se prsty nedostaly mezi rotující nože a pevné části stroje.

• Zkontrolujte, zda se použily pouze náhradní řezné nástroje, schválené výrobcem.

• Nepoužívejte příslušenství, které nebylo doporučeno společností PARKSIDE. To může vést k úrazu elektrickým proudem nebo k požáru. Elektrická bezpečnost:

• Připojovací zástrčka nabíječky musí pasovat do elektrické zá- suvky. Zástrčku nelze v žádném případě upravovat. Nepo- užívejte žádné adaptérové zástrčky spolu s uzemněnými elektrickými nástroji. Při použí- vání nepozměněných zástrček a vhodných zásuvek se snižuje riziko úrazu el. proudem.

• Vyhýbejte se kontaktu s uzemněnými povrchy, např. trubkami, topením, plotnami a ledničkami. Je-li Vaše tělo uzemněno, hrozí zvýšené riziko úrazu elektrickým proudem.

• Nevystavujte elektrická zařízení působení deště ani vlhkosti. Při vniknutí vody do elektrického nástroje se zvyšuje riziko úrazu el. proudem. Dodržujte bezpečnostní pokyny a pokyny k nabíjení a správnému použití, uvedené v návodu k obsluze Vašeho akumulátoru a Vaší nabíječky série PARKSIDE X20V Team. Podrobný popis procesu nabíjení a další infor- mace naleznete v tomto samostatném návodu k obsluze. Návod k montáži

• Provádějte pouze takové práce, při nichž si sami důvěřujete.

• V případě nejistoty se obraťte na odborníka nebo přímo na náš servis. Montáž spodního držadla

1. Vyklopte spodní držadlo (3) nahoru.

Jsou možné tři polohy.

2. Utáhněte spodní upínací páku (5) ve101

směru hodinových ručiček.

3. Zaaretujete upínací páku (5) tím, že ji

stisknete ve směru spodního držadla (3). Upínací páka musí být přitažena a musí přiléhat k držadlu tak, aby bylo možné provést upnutí střední silou. Pokud se to nepovede, otočte upínací páku dále ve směru hodinových ru- čiček nebo ji povolte otočením proti směru hodinových ručiček. Montáž horního držadla

1. Upevněte horní držadlo (1) pomocí do-

dávaných šroubů (2b), podložek (2a) a horních upínacích pák (2) vpravo a vlevo na spodním držadle (3). Odblo- kovací hlava (16) se musí nacházet ve směru sečení vpravo. Jsou možné dvě polohy.

2. Utáhněte upínací páku (2) ve směru

3. Zaaretujete upínací páku (2) tím, že ji

stisknete ve směru držadla (3). Upínací páčky musí přiléhat k držadlu tak, aby bylo možné provést upnutí střední si- lou. Pokud se to nepovede, otočte upínací páku dále doprava nebo ji uvolněte otočením doleva (viz malý obrázek).

4. Zaklapnutídržákukabelu:

Zaklapněte držák kabelu (14) na horním (1) a spodním (3) držadle a upevněte tím kabel přístroje (15). Držáky kabelů (14) jsou již při dodání připnuty k hornímu (1) a spodnímu (3) držadlu. Povolte upínací páky (2+5) a horní držadlo (1) a spodní držadlo (3) sklopte k sobě, aby přístroj neza- bíral tolik místa. Kabel přístroje se přitom nesmí přiskřípnout. Montáž zachytávacího koše na trávu

1. Nasaďte držadlo (13c) zachytávacího

koše na trávu (13) na horní část za- chytávacího koše na trávu (13).

2. Zatlačte plastové výstupky (13a) za-

chytávacího koše na trávu (13) přes soutyčí zachytávacího koše na trávu (13b). Mulčovací sada Připevněnímulčovacísady

1. Sejměte zachytávací koš na trávu, je-li

2. Zdvihněte ochranu proti nárazům.

3. Nasuňte mulčovací sadu (18). Držadlo

(18a) zaskočí. Sejmutímulčovacísady

4. Zatlačte držadlo (18a) na mulčovací

sadě a vyjměte mulčovací sadu (18). Obsluha Nastavení přístroje se smí provádět pouze při vypnu- tém motoru a při zastaveném noži. Hrozí nebezpečí zranění osob. Vypněte zařízení, vytáhněte kontaktní klíč (10) avyčkejte, než se nůž zastaví. Zavěšení/sejmutí zachytávacího koše na trávu Zavěšení zachytávacího koše na trávu

1. Uchopte zachytávací koš na trávu za

2. K zavěšení zachytávacího koše na102

trávu (13) nadzdvihněte ochranu proti nárazu (4) a zavěste zachytávací koš na trávu (13) do obou upnutí.

3. Na zachytávací koš na trávu (13) za-

klapněte ochranu proti nárazu (4). Tato přidržuje zachytávací koš na trávu ve správné pozici. Sejmutí zachytávacího koše na trávu

4. Nadzdvihněte ochranu proti nárazu (4).

5. Vyvěste zachytávací koš na trávu (13).

6. Ochranu proti nárazu (4) sklopte zpět

do krytu přístroje (12). S přístrojem se nesmí pracovat bez ochrany proti nárazu nebo bez zachytáva- cího koše na trávu. Hrozí nebezpečí zranění. Vyprázdnění zachytávacího koše na trávu

1. Sejměte zachytávací koš na trávu.

2. Uchopte zachytávací koš na trávu za

3. Nakloňte zachytávací koš na trávu

pomocí dodatečné rukojeti (13d).

4. Vysypte pokosenou trávu do k tomu

vhodné nádoby. Ukazatel stavu naplnění Nad zachytávacím košem na trávu ( 13) je připojen ukazatel stavu naplnění ( 26). Ukazatel stavu naplnění otevřen: Zachytávací koš na trávu je prázdný Ukazatel stavu naplnění zavřen: Zachytávací koš na trávu je plný Nastavení výšky sečení Přístroj má 7 poloh k nastavení výšky sečení: 25/30/38 mm – nízká výška sečení 45/55 mm – střední výška sečení 65/75 mm – vysoká výška sečení

1. Uchopte rukojeť pro přenášení (

a přístroj nadzvedněte, resp. zatlačte přístroj směrem dolů.

2. Uchopte páku (7) k nastavení výšky

sečení a přesuňte ji přes drážky do požadovaného nastavení výšky sečení. Správná výška sečení pro dekorativní trávník je cca 25 – 45 mm, u užitkového trávníku přibližně 45 - 65 mm. Pro první sečení v sezóně by se měla zvolit vysoká výška sečení. Vložení/vyjmutí akumulátoru Vypněte zařízení, vytáhněte kontaktní klíč (

než se nůž zastaví. Hrozí nebezpe- čí zranění osob.

1. K vyjmutí akumulátoru (9) z přístroje

stiskněte odblokovací tlačítko (9a) na akumulátoru a akumulátor vytáhněte.

2. K vložení akumulátorů (9) zasuňte aku-

mulátory podél vodicí lišty do přístroje. Tyto slyšitelně zaklapnou. Zapnutí a vypnutí Akumulátorovu sekačku na trávu lze provozovat pouze se dvěma vloženými akumulátory série PARKSIDE X20VTeam.103

1. Postavte přístroj na rovný

stroje a zasuňte nabité akumulá- tory (9) podél vodicí lišty do pří- stroje. Tyto slyšitelně zaklapnou.

3. Zastrčte kontaktní klíč (10) do

připraveného otvoru vedle aku- mulátorů (9). Kontaktní klíč lze zastrčit pouze v jedné poloze. Dbejte na vodicí drážku na otvoru vedle akumulá- torů a na kontaktním klíči (10) (viz malý obrázek

4. Před zapnutím přístroje dbejte

na to, aby nedošlo ke kontaktu přístroje s jinými předměty.

5. K zapnutí stiskněte odblokovací

tlačítko (16) a ho podržte, zatím- co zatahujete za spouštěcí páku (17). Pusťte odblokovací tlačítko.

6. K vypnutí pusťte spouštěcí páku

(17). Kvůli inteligentnímu řízení spotřeby energie naskakuje motor se zpož- děním. Po vypnutí přístroje se nůž ještě několik sekund otá- čí. Nedotýkejte se běžícího nože. Hrozí nebezpečí zraně- ní osob. Režim Auto/Eco Akumulátorová sekačka na trávu se při spuštění automaticky rozběhne v naposle- dy používaném režimu. Stisknutím přepí- nače Auto/Eco (20) můžete přepínat mezi režimy Auto a Eco. Ropzsvícením žárovky Auto nebo Eco můžete vidět, v jakém režimu se akumulá- torová sekačka na trávu nachází. RežimAuto: Akumulátorová sekačka na trávu nastaví otáčky motoru podle zatížení. RežimEco: Akumulátorová sekačka na trávu běží na nejnižší počet otáček pro maximální životnost baterie. Kontrola stavu nabití akumulátoru Ukazatel stavu nabití (

stav nabití akumulátorů ( 9). Stiskněte tlačítko ukazatele stavu nabití

21) na horním držadle.

Stav nabití akumulátorů je signalizován rozsvícením příslušných ukazatelů LED. 3LEDsvítí(červená,oranžováazelená): Akumulátor je nabitý 2LEDsvítí(červenáaoranžová): Akumulátor je částečně nabitý 1LEDsvítí(červená): Akumulátor je nutné dobít Práce s přístrojem Dodržujte ochranu proti hluku a místní předpisy. Při pravidelném sečení trávy je rostlina po- vzbuzována k zesílenému růstu listů. Navíc je potlačován růst plevelů. Proto se trávník po každém sečení zahušťuje a vyrůstá rovnoměrně zatěžovaný trávník. První sečení probíhá přibližně od dubna při výšce porostu 70 - 80 mm. Během hlavní vegetační sezóny je trávník sečen nejméně jednou týdně.104

• Jezděte přístrojem pomalým tempem, dle možnosti v přímých pruzích. K za- jištění souvislého sečení, by se pruhy vždy měly překrývat o několik centimet- rů.

• Nastavte výšku řezu tak, aby nedošlo k přetížení přístroje. V opačném případě může dojít k poškození motoru.

• Na svazích pracujte vždy příčně po úbočí. Buďte zvlášť opatrní při po- hybech dozadu a tažení přístroje.

• Přístroj vyčistěte po každém pou- žití tak, jak je popsáno v kapitole „Čištění/údržba“. Po vypnutí přístroje se nůž ještě několik sekund otá- čí. Nedotýkejte se běžícího nože. Hrozí nebezpečí zraně- ní osob. Rozdíl mezi sekáním trávníku a mulčováním trávníku Při použití mulčovací sady (18) se pose- kaná tráva nezachytává v zachytávacím koši na trávu, ale se rozdrtí a rozdělí se na trávníku. Živiny obsažené v odřezcích se tak půdními organismy rozloží a tvoří koloběh živin. Mulčovaný trávník se proto musí hnojit mnohem méně často. V zásadě platí, že trávník se musí sekat relativně často, aby na trávníku zůstalo jen malé množství mulče. Nejlepší je proto trávník mulčovat alespoň jednou týdně a sekačku nastavit tak, aby bylo mulčováno pouze asi 40% celkové výšky trávníku. Pokud mulč zůstane vidi- telný na trávníku (například při prvním sekání trávníku nebo při silném růstu), mělo by se pracovat se zachytávacím košem na trávu (13). Čištění/údržba Práce, které nejsou popsány v tomto návodu k obslu- ze, nechte provádět v námi schváleným zákaznickým servisem. Používejte pouze originální díly. Při manipulaci s nožem noste ru- kavice. Před jakoukoliv údržbou ačištěním vypněte zařízení, vytáhněte kontakt- ní klíč (

10) avyčkejte, než se

nůž zastaví. Všeobecné čisticí a údržbářské práce Nikdy na přístroj nestříkejte vodu. Hrozí nebezpečí úrazu elektrickým proudem.

• Přístroj udržujte vždy v čistém stavu. Při čištění používejte kartáč nebo hadřík, avšak žádné čisticí prostředky nebo rozpouštědla.

• Po sečení odstraňte všechny přilnuté rostlinné zbytky kusem dřeva nebo plastu z koleček, větracích otvorů, vyhazovacího otvoru a v oblasti nože. Nepoužívejte tvrdé či špičaté předměty, mohlo by dojít k poškození přístroje.

• Před každým použitím přístroje zkont- rolujte případné zjevné vady, např. uvolněné, opotřebované nebo poško- zené součásti. Zkontrolujte upevnění všech matic, čepů a šroubů.

• Zkontrolujte kryty a ochranná zařízení, zda nejsou poškozena a zda jsou správně nasazena. Je-li to nutné, vy- měňte je.105

Vyměna nože Je-li nůž tupý, lze jej v odborné dílně ne- chat nabrousit. Je-li nůž poškozen nebo vykazuje-li nerovnováhu, musí se vyměnit.

2. Nasaďte si pevné rukavice a pevně

přidržte nůž (23). Vyšroubujte šroub nože (24) proti směru hodinových ruči- ček pomocí klíče na šrouby (SW14) z vřetena motoru (25).

3. Nový nůž (23) namontujte v opačném

pořadí. Dbejte na to, aby byl nůž (23) správně umístěn viz obrázek ) a šroub nože (24) byl utažen. Skladování Povolte upínací páky (2+5) a horní držadlo (1) a spodní držadlo (3) sklopte k sobě, aby přístroj nezabíral tolik místa. Kabel přístroje se přitom nesmí přiskřípnout.

• Skladujte přístroj v suchém stavu a mimo dosah dětí.

• Před uskladněním přístroje v uzavřených prostorách nechte motor vychladnout.

• Před delším uskladněním (např. zazi- mování) vyjměte akumulátor z přístroje.

• Skladovací teplota akumulátoru a pří- stroje je mezi 0 °C až 45°C. Během skladování zabraňte extrémnímu chla- du nebo teplu, aby akumulátor neztra- til výkon. Neručíme za škody způsobené našimi přístroji, pokud by byly způsobeny kvůli neodborné opravě nebo v důsledku použí- vání neoriginálních dílů nebo při používání v rozporu s určením. Likvidace/ochrana životního prostředí Před likvidací přístroje vyjměte akumulátor z přístroje. Přístroj, příslušenství a balení zlikvidujte ekologickou recyklací. Pokyny k likvidaci akumulátoru naleznete v samostatném návodu k obsluze Vašeho akumulátoru a nabíječky. Elektrické přístroje nepatří do domá- cího odpadu.

• Přístroj odevzdejte do střediska recyk- lace odpadů. Použité umělohmotné a kovové díly se mohou roztřídit podle druhů a tak se mohou recyklovat. Infor- mujte se v našem servisním středisku.

• Likvidaci zaslaných vadných přístrojů provádíme zdarma.

• Nevyhazujte posečenou trávu do po- pelnice na odpadky, ale odevzdejte ji pro kompostování nebo ji rozdělte jako mulčovací vrstvu pod křoviny a stromy.106

• Záruka Vážení zákazníci, Na tento přístroj poskytujeme 3letou záru- ku od data zakoupení. V případě závady tohoto výrobku vám vůči prodejci výrobku přináleží zákonná práva. Tato zákonná práva nejsou omezena naší následovně uvedenou zárukou. Záruční podmínky Záruční doba začíná běžet ode dne náku- pu. Uschovejte si, prosím, originál účtenky pro pozdější použití. Tento dokument bude- te potřebovat jako doklad o koupi. Zjistíte-li během tří let od data koupě u tohoto výrobku materiálovou nebo výrobní vadu, bude výrobek námi, podle našeho výběru, bezplatně opraven nebo na- hrazen. Tato záruční oprava předpokládá, že během 3leté lhůty předložíte poškozený přístroj s dokladem o koupi (pokladní stvrzenka) a písemně krátce popíšete, v čem spočívá závada a kdy k ní došlo. Bude-li závada kryta naší zárukou, zís- káte zpět opravený nebo nový výrobek. Opravou nebo výměnou výrobku nezačíná záruční doba běžet od začátku. Záruční doba a zákonné nároky na odstranění vady Záruční doba se neprodlužuje poskytnutím záruky. Toto platí i pro nahrazené a opra- vené díly. Již při koupi zjištěné závady a nedostatky musíte nahlásit okamžitě po vybalení výrobku. Po uplynutí záruční doby musíte uhradit náklady za provedené opravy. Rozsah záruky Přístroj byl precizně vyroben podle přísných jakostních směrnic a před do- dáním byl svědomitě zkontrolován. Záruční oprava se vztahuje na materiálové nebo výrobní vady. Tato záruka se netýká dílů výrobku, které jsou vystaveny nor- málnímu opotřebení, a lze je považovat za spotřební materiál (např. ltry nebo nástav- ce), nebo poškození křehkých dílů (např. spínače, akumulátory nebo díly vyrobené ze skla). Tato záruka neplatí, je-li výrobek poškozen z důvodu neodborného používání, nebo pokud u něj nebyla prováděna údržba. Pro odborné používání výrobku musí být přesně dodržovány všechny pokyny uve- Náhradní díly/příslušenství Náhradní díly a příslušenství obdržíte na stránkách www.grizzlytools-service.eu Pokud máte problémy při objednávání, použijte prosím kontaktní formulář. V případě ja- kýchkoliv dalších dotazů se obraťte na servisní středisko / „Service-Center“ (viz strana 107). Náhradní nůž p. 1370
• 0243 Mulčovací sada p. 9110
• 5354 Kryt p. 9110
• 5350 Zachytávací koš na trávu 5345107 p. 9110

dené v návodu k obsluze. Bezpodmínečně je třeba zabránit používání a manipula- cím s výrobkem, které nejsou v návodu k obsluze doporučeny, nebo je před nimi varováno. Výrobek je určen jen pro soukromé účely a ne pro komerční využití. Záruka za- niká v případě zneužívání a neodborné manipulace, používání nadměrné síly a při zásazích, které nebyly provedeny naším autorizovaným servisem. Postup v případě uplatňování záruky Pro zajištění rychlého zpracování vaší žádosti, prosím, postupujte podle následu- jících pokynů:

• Na důkaz, že jste výrobek zakoupili, mějte pro jakékoli případné dotazy připravenou pokladní stvrzenku a číslo výrobku (IAN 351761_2007).

• Číslo výrobku je uvedeno na typovém štítku.

• Pokud by došlo k funkční poruše nebo jiným závadám, nejdříve telefonicky nebo e-mailem kontaktujte níže uve- dené servisní oddělení. Pak získáte další informace o vyřízení vaší rekla- mace.

• Výrobek označený jako vadný můžete po domluvě s naším zákaznickým servisem, s připojením dokladu o kou- pi (pokladní stvrzenky) a po uvedení, v čem závada spočívá a kdy k ní došlo, přeposlat bez platby poštovného na vám sdělenou adresu příslušného servi- su. Aby bylo zabráněno problémům s přijetím a dodatečnými náklady, bezpodmínečně použijte jen tu adresu, která vám bude sdělena. Zajistěte, aby zásilka nebyla odeslána nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky. Přístroj za- šlete včetně všech částí příslušenství dodaných při zakoupení a zajistěte dostatečně bezpečný přepravní obal. Opravna Opravy, kterénespadajídozáruky, mů- žete nechat udělat v našem servisu oproti zúčtování. Rádi vám připravíme předběžný odhad nákladů. Můžeme zpracovávat jen ty přístroje, které byly dostatečně zabalené a odeslány vy- placeně. Pozor: Prosím, přístroj zašlete našemu auto- rizovanému servisu vyčištěný a s upozorně- ním na závadu. Nepřijmeme přístroje zaslané nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky. Likvidaci vašich poškozených zaslaných přístrojů provedeme bezplatně. Service-Center

Servis Česko Tel.: [phone] E-Mail: [e-mail] IAN 351761_2007 Dovozce Prosím, respektujte, že následující adresa není adresou servisu. Nejdříve kontaktujte shora uvedené servisní středisko. Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Německo www.grizzlytools-service.eu108

Hledání chyb Problém Možná příčina Odstranění závady Přístroj nelze zapnout Akumulátor ( 9) je prázdný Zkontrolujte stav nabití akumulá- toru, Nabíjení baterie (dodržujte sa- mostatný návod k obsluze pro akumulátor a nabíječku) Akumulátor (

vložen Vložte baterii (dodržujte samo- statný návod k obsluze pro aku- mulátor a nabíječku) Defektní startovací páčka

16) nebo odblokovací

17) Oprava zákaznickým servisem Defektní motor Tráva příliš dlouhá Nastavte větší výšku řezu Stla- čením rámové rukojeti lehce nadzvedněte přední kolečka Motor vypadává Zablokování cizím tělesem Odstraňte cizí těleso Výsledek práce není uspokojivý nebo motor těžce pracuje. Příliš nízká výška řezu Nastavte menší výšku řezu Nůž (

Nože lze brousit nebo vyměnit Oblast nože ucpaná čistící stroje Nůž (

namontován Nůž správně namontujte Nůž se netočí Nůž (

trávou Odstraňte trávu Šroub nože (

Utáhněte šroub nože Abnormální hluk, chrastit nebo vibrační Šroub nože (

Utáhněte šroub nože Defektní nůž ( 23) Vyměňte nůž109

Otáčky chodu naprázdno n

= 3 dB Hladina akustického výkonu (L

Údaj hladiny akustického tlaku L

• Prečítajte si starostlivo návod na používanie.

v smere hodinových ručičiek.

smere hodinových ručičiek.

1. Zasvorkujte držadlo (13c) zberného

2. Nadvihnite ochranu proti odrazeným

4. Zatlačte oblúk (18a) na mulčovači a

2. Zberný kôš na trávu podržte za držadlo

1. Zberný kôš na trávu zaveste za držadlo

2. Na zavesenie zberného koša na trávu

4. Nadvihnite ochranu proti odrazeným

4. Pred zapnutím dávajte pozor

Všeobecné čistiace a údržbárske práce Prístroj nestriekajte vodou. Existuje nebezpečenstvo zásahu elektrickým prúdom.

2. Použite pevné rukavice a uchopte pev-

Překlad originálního prohlášení o shodě CE Potvrzujeme tímto, že konstrukce 40Vakusekačkanatrávu konstrukčnířadyPRMA40-LiA3 Pořadové číslo 000001 - 062000 odpovídá následujícím příslušným směrnicím EÚ v jejich právě platném znění: 2006/42/EC•2014/30/EU•2000/14/EC&2005/88/EC 2011/65/EU*&(EU)2015/863 Aby byl zaručen souhlas, byly použity následující harmonizované normy, národní nor- my a ustanovení: EN60335-1:2012/A2:2019•EN60335-2-77:2010•EN62233:2008 EN55014-1:2017•EN55014-2:2015 ENIEC63000:2018 Navíc se v souhlase se směrnicí pro emisi hluku 2000/14/EC potvrzuje: Úroveň akustického výkonu zaručená: 95 dB(A) měřená: 92,4 dB(A) Použitý postup konformitního ohodnocení dle dodatku VI / 2000/14/EC Místo hlášení: TÜV SÜD Industrie Service GmbH, Westendstraße 199, 80686 München, Deutschland (NB 0036) Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce: Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Germany

• Výšepopsanýpředmětprohlášenísplňujepředpisysměrnice2011/65/EUEvropskéhoparla- mentuaRadyz8.června2011oomezenípoužíváníněkterýchnebezpečnýchlátekvelek- trickýchaelektronickýchzařízeních. Christian Frank Osoba zplnomocněná k sestavení dokumentace165
