Producttype	Opslagrek voor wielen en velgen
Merk	Ultimate Speed
Model	AZ600
Gebruik	Opslag van velgen met/zonder banden voor personenauto's
Materialen	Staal, aluminium, PP (polypropyleen)
Totale hoogte (zonder bak)	Ongeveer 1 m
Gewicht (zonder accessoires)	Ongeveer 2,65 kg
Maximale totale belasting	100 kg
Maximale belasting per schijf	25 kg
Compatibiliteit velgen	Velgen tot 18 inch (ca. 46 cm)
Compatibiliteit bandbreedte	Tot 225 mm (225/55 R18)
Inbegrepen accessoires	Beschermhoes met rits, 4 bandstickers (4 kleuren), luchtdrukregelaar (0,7-3,5 bar / 10-50 psi), profieldieptemeter (0-20 mm), inbussleutel (zeskant)
Onderhoud en reiniging	Reinigen met een vochtige doek; geen schoonmaakmiddelen, oplosmiddelen of scherpe voorwerpen gebruiken
Veiligheidsvoorschriften	Gebruik op een horizontale, vlakke en stevige ondergrond; niet verplaatsen wanneer beladen; maximale belasting niet overschrijden; regelmatig de staat controleren; kinderen op afstand houden
Garantie	3 jaar vanaf aankoopdatum, dekt materiaal- en fabricagefouten, exclusief slijtageonderdelen en schade door oneigenlijk gebruik
Niet-professioneel gebruik	Alleen bedoeld voor huishoudelijk gebruik

Veelgestelde vragen - AZ600 ULTIMATE SPEED

Wat is het maximale gewicht dat het opslagrek AZ600 kan dragen?

De maximale totale belasting is 100 kg, met een maximale belasting van 25 kg per schijf. Deze limieten niet overschrijden.

Hoe monteer ik het opslagrek voor wielen?

Bevestig het kruis en de verlengstukken aan elkaar met de meegeleverde schroeven en ringen. Steek de centrale buis in het kruis, plaats dan de schijf op de gewenste hoogte door de pen in te steken. Laad de wielen van onder naar boven. Eindig met het eindbuisstuk.

Op welk type ondergrond moet het rek worden geplaatst?

Het rek mag alleen op een horizontale, vlakke en stevige ondergrond (bijv. beton) worden geplaatst. Controleer indien nodig met een waterpas.

Hoe gebruik ik de luchtdrukregelaar?

Steek de meter van de regelaar volledig in voor gebruik. Plaats hem op de ventiel en lees de druk af op de uitgaande meter. Om de druk te verlagen, duwt u de ventiel in met de zijkant van de regelaar om lucht te laten ontsnappen.

Hoe gebruik ik de profieldieptemeter?

Steek de meter in de groef van de band. De diepte wordt weergegeven op de schaal. Het rode gebied geeft de minimale wettelijke diepte aan (1,6 mm). Voor winterbanden wordt een diepte van minimaal 4 mm aanbevolen.

Hoe reinig en onderhoud ik het rek?

Reinig het rek met een vochtige doek. Gebruik geen schoonmaakmiddelen, oplosmiddelen of scherpe voorwerpen. Controleer regelmatig de staat van het rek en het kruis op schade of slijtage.

Wat is de garantie op het product?

Dit product heeft een garantie van 3 jaar vanaf aankoopdatum. Het dekt materiaal- en fabricagefouten, maar niet slijtageonderdelen of schade door oneigenlijk gebruik. Bewaar de kassabon.

Kan ik het rek voor andere doeleinden gebruiken (ladder, enz.)?

Nee, het rek is uitsluitend ontworpen voor het opslaan van wielen. Gebruik het niet als ladder, valbeveiliging of voor andere doeleinden, omdat dit letselrisico met zich meebrengt.

Hoe berg ik de banden op met de beschermhoes?

De beschermhoes voor banden (ref. 11) wordt over de opgeslagen banden geplaatst. Hij heeft een rits. Gebruik hem om de banden te beschermen tegen stof en vocht tijdens opslag.

Waar dienen de gekleurde bandstickers voor?

De stickers (ref. 12) zijn verkrijgbaar in 4 verschillende kleuren en worden op de ventielen geplaatst. Ze helpen om de positie van elke band (linksvoor, rechtsvoor, linksachter, rechtsachter) tijdens opslag te identificeren.

GEBRUIKSAANWIJZING AZ600 ULTIMATE SPEED

Montage- en veiligheidsinstructies

PL

STOJAK NA FELGI

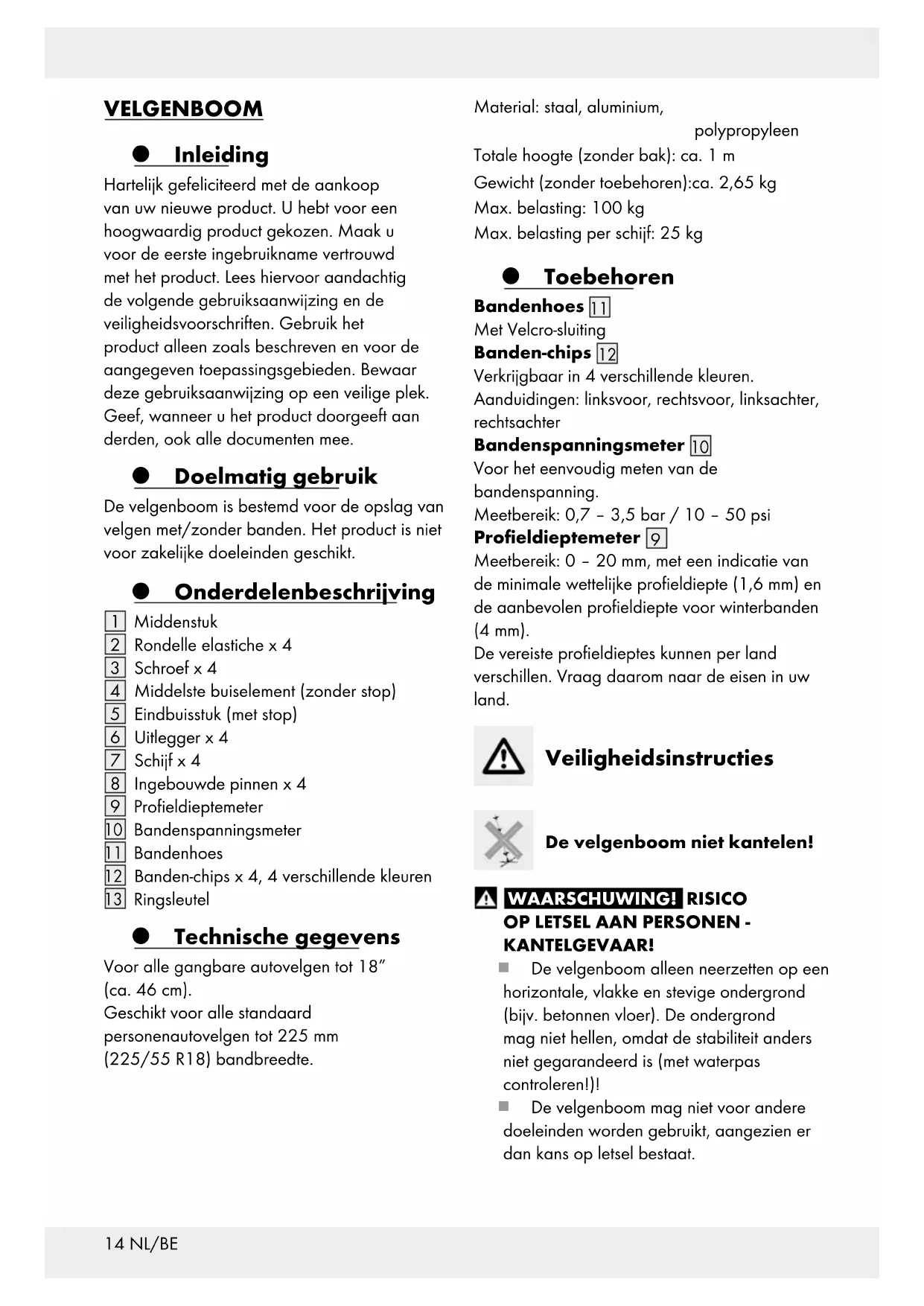

NL/BE Montage-en veiligheidsinstructies Pagina 14

Hartelijk gefeliciteerd met de aankoop van uw/Newe product. U hebt voor een hoogwaardig product gekozen. Maak u voor de eerste ingebruikname vertrouwd met het product. Lees hiervoar aandachtig de volgende gebruiksaanwijzing en de veiligheidsvoorschriften. Gebruik het product alleen zoals beschreiben en voor de aangegeven toepassingsgebieden. Bewaar deze gebruiksaanwijzing op een veilige plek. Geef, wanner u het product doorgeeft aan derden, ook alle documenten mee.

Doelmatig gebruik

De velgenboom is bestemd voor de opslag van velgen met/zonder banden. Het product is nicht voor zakelijk doeleinden geschikt.

Onderdelenbeschrijving

Middenstuk
2 Rondelle elastiche × 4
3 | Schroef x 4
4 Middelste buiselement (zonder stop)
Eindbuisstuk (met stop)
6 Uitlegger x 4
7 Schijf x 4
8 Ingebouwde pinnen x 4
9 Profieldiepteter
10 Bandenspanningsmeter
[1] Bandenhoes
[12] Banden-chips x 4, 4 verschillende kleuren
13 Ringsleutel

Technische gegevens

Voor alle gangbare autovelgen tot 18 (ca. 46 cm).

Geschikt voor alle standarde personenautovelgen tot 225 mm (225/55 R18) bandbreedte.

Material: staal, aluminium,

polypropyleen

Totalehoogte (zonderbak):ca.1m

Gewicht (zonder toebehoren):ca. 2,65 kg

Max. belasting: 100kg

Max. belasting per schijf: 25kg

- Toebehoren

Bandenhoes 11

Met Velcro-sluiting

Banden-chips 12

Verkrijgbaar in 4 verschillende kleuren.

Aanduidingen: linksvoor, rechtsvoor, linksachter, rechtsachter

Bandenspanningsmeter 10

Voor het eenvoudig meten van de bandenspanning.

Meetbereik: 0,7 - 3,5 bar / 10 - 50 psi

Profieldieptemeter 9

Meetbereik: 0 - 20mm met een individatie van de minimale wettelijk profieldiepte (1,6mm) en de aanbevolen profieldiepte voor winterbanden (4mm)

De vereiste profieldieptes können per land verschillen. Vraag waar naar de eisen in uw land.

Veiligheidsinstructies

De velgenboom alleen neerzetten op een horizontale, vlakke en stevige ondergrond (bijv. betonnen vloer). De ondergrond mag Niet hellen, odomat de stabiliteit anders nicht gegardeerd is (met waterpas controleren)!
De velgenboom mag nicht voor andere doeleinden worden gebruikt, aangezien er dan kans op letsel bestaat.

Bij verplaatsingen de velgenboom altijd zonder last (velgen en banden) op een andere plaats neerzetten vanwege het kantelgevaar.
Het kantelen van de velgenboom is verboden, aangezien dit tot letsel kan leiden.
De velgenboom mag bij een defect nicht verder worden gebruikt vanwege de kans op letsel.
Bedien de velgenboom alsijd met twee handen.

De velgenboom mag vanwege de kans op omkantelen ALLEEN

van benedenaar boven worden geladen om letsel te vermijden.

• Controller de velgenboom regelmatig op beschadigingen en slijtage en gebruik deboom Nieteer als deze defect is.
  Gebruik de velgenboom zich voor andere doeleinden (bijv. als ladder of veiligheidshek).
  Houd kinderen uit de buurt van de velgenboom.
  Overschrijd de maximaal toelaatbare belasting van de velgenboom nicht (zie technische gegevens).

Montage

Kies voor hetplaatsen van de wielen a.u.b. de definitieve standplaats van uw velgenboom.

1. Bevestig allereerst het middenstuk 1 en de uitleggers 6 aan elkaar (indien nodig, gebruik een rubber hamer). Maak vast met behulp van de meegeleverde veerringen 2 en schroeven 3 (zie afb. A).
2. Breng het middelste buiselement (zonder stop) 4 in het middenstuk 1 (zie afb. B).

3. Schuif de schijf 7 overlangs over het midden van de buis. Steek de pin 8 door het onderste gat en bevestig de schijf 7 (zie afb. C).

4. Plaats de velg met band (zie afb. D). Voer bezelfde procedure voor de volgende banduit (zie afb. E & F).

5. Installee nu het eindbuisstuk (met stop) 5 (zie afb. F). Ga verder zoals hierboven beschreiben totdat alle 4 de banden netjes op het rek zichin geplaatst (zie afb. G).

- Gebruiksinstructies voor het toebehoren

De banden-chips [12] worden als eenvoudige markering bij de opslag van de banden op het ventiel bevestigd. De bandenspanningsmeter [10] worden gezruikt ter grove controle. Rijd eventueel maar het dichtst bijzijnde benzinestation om de bandenspanning nauwkeuriger te controleren.

Gebruik: De maatverdeling van de bandenspanningsmeter 10 er voor gebruik helemaal inschuiven.

Daarna op het ventielplaatsen en op de eruit schuivende staatverdeling de bandenspanning in de gewenste eenheid aflezen (zie afb. H). Met het nokje op de zijkant van de bandenspanningsmeter kan in geval van overdruk het ventiel worden ingedrukt om lucht te lately ontsnappen.

De profieldieptemeter dient ter grove controle.

Rij eventueel maar een reparatiewerkplaats.

- Onderhoud en verzorging

• Controller de velgenboom en het middenstuk [1] regelmatig op schade en slijtage.
  Gebruik voor de reiniging een vochtige doek. Gebruik geen schoonmaakmiddelen, oplosmiddelen of scherpe voorwerpen.
  De bandenhodes is bestemd voor het opslaan van de banden (zie afb. 1).

Afvoer

De verpakking bestaatuit milieuvriendelijke
grundstoffen die u via deplaatselijke
recyclingcontainers kunt afvoeren.

Informatie over de möglichkheden om hetuitgediende product na gebruik te verwijderen,verstrekt uw gemeentelijke overheid.

Garantie

Het product wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geprodueerd en voor levering grondig getest. In geval van schade aan het product kunt u rechtmatig beroep doen op de verkoper van het product. Deze wettelijkrechten worden door once hierna vermelde garantie Niet beperkt.

Op dit product verlenen wij 3aar garantie vanaf aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wanner binnen 3aar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons -aar once keuze - Gratis voor u gerepareerd of verrangen.Deze garantie komt te vervallen als het product beschadigd wordt,iet correct gebruikt of onderhoden wordt.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is Niet van toepassing op productonderdelen, die onderhevig waren aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijkke onderdelen, die gemaakt toen van glas.
