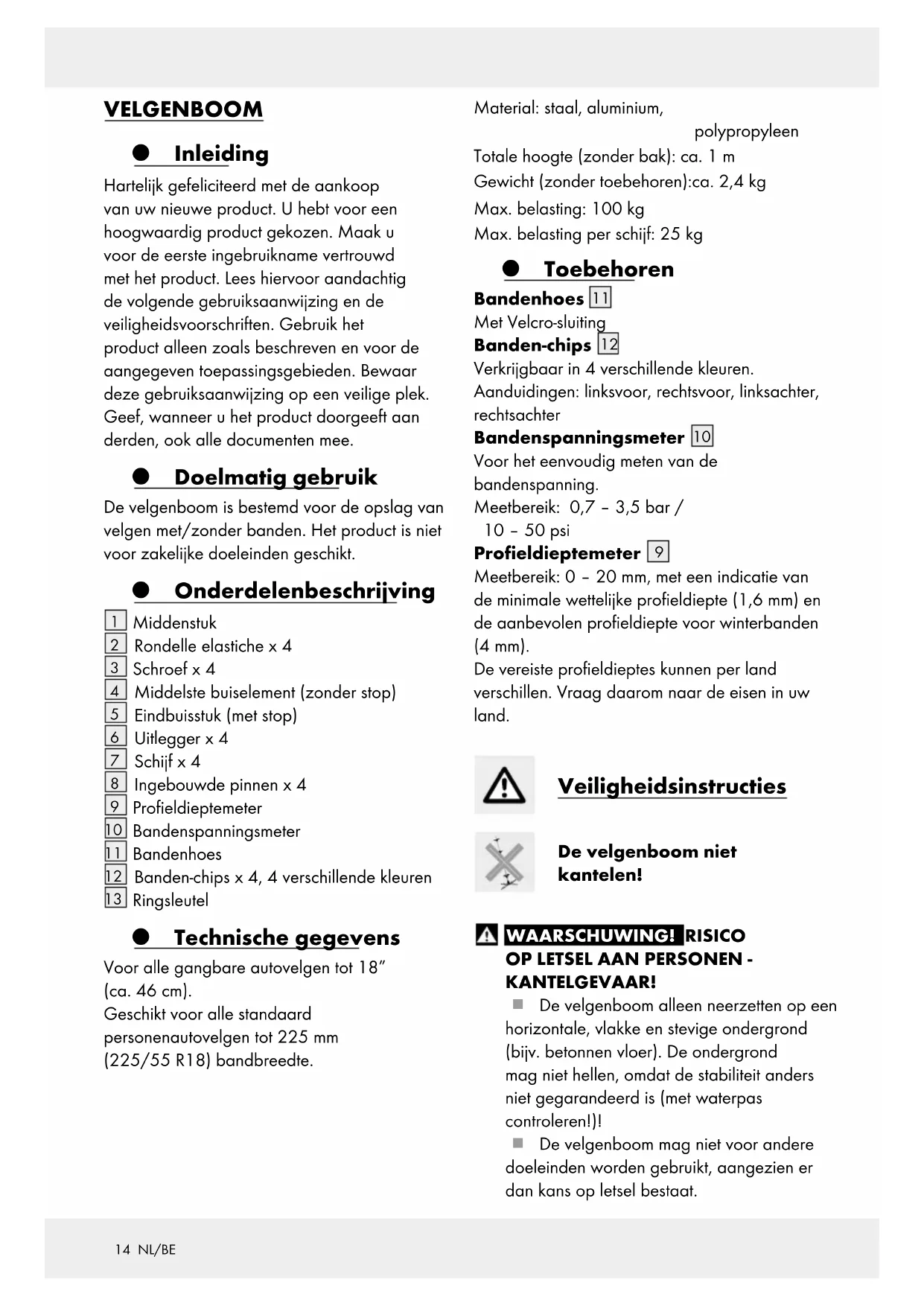

GEBRUIKSAANWIJZING HG02236 ULTIMATE SPEED
Montage- en veiligheidsinstructies
CZ
STOJAN NA PNEUMATIKY
Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U hebt voor een hoogwaardig product gekozen. Maak u voor de eerste ingebruikname vertrouwd met het product. Lees hiervoor aandachtig de volgende gebruiksaanwijzing en de veiligheidsvoorschriften. Gebruik het product alleen zoals beschreven en voor de aangegeven toepassingsgebieden. Bewaar deze gebruiksaanwijzing op een veilige plek. Geef, wanneer u het product doorgeeft aan derden, ook alle documenten mee.
Doelmatig gebruik
De velgenboom is bestemd voor de opslag van velgen met/zonder banden. Het product is niet voor zakelijke doeleinden geschikt.
● Onderdelenbeschrijving
1 Middenstuk
2 Rondelle elastiche x 4
3 Schroef x 4
4 Middelste buiselement (zonder stop)
5 Eindbuisstuk (met stop)
6 Uitlegger x 4
7 Schijf x 4
8 Ingebouwde pinnen x 4
9 Profieldieptemeter
10 Bandenspanningsmeter
11 Bandenhoes
12 Banden-chips x 4, 4 verschillende kleuren
13 Ringsleutel
Geschikt voor alle standaard personenautovelgen tot 225 mm (225/55 R18) bandbreedte.
Material: staal, aluminium,
polypropyleen
Totale hoogte (zonder bak): ca. 1 m
Gewicht (zonder toebehoren):ca. 2,4 kg
Max. belasting: 100 kg
Max. belasting per schijf: 25 kg
● Toebehoren
Bandenhoes 11
Met Velcro-sluiting
Banden-chips 12
Verkrijgbaar in 4 verschillende kleuren.
Aanduidingen: linksvoor, rechtsvoor, linksachter, rechtsachter
Bandenspanningsmeter 10
Voor het eenvoudig meten van de bandenspanning.
Meetbereik: 0 - 20 mm, met een indicatie van de minimale wettelijke profieldiepte (1,6 mm) en de aanbevolen profieldiepte voor winterbanden (4 mm).
De vereiste profieldieptes kunnen per land verschillen. Vraag daarom naar de eisen in uw land.
Veiligheidsinstructies
De velgenboom niet kantelen!
WAARSCHUWING! RISICO OP LETSEL AAN PERSONEN - KANTELGEVAAR!
De velgenboom alleen neerzetten op een horizontale, vlakke en stevige ondergrond (bijv. betonnen vloer). De ondergrond mag niet hellen, omdat de stabiliteit anders niet gegarandeerd is (met waterpas controleren!)!
De velgenboom mag niet voor andere doeleinden worden gebruikt, aangezien er dan kans op letsel bestaat.
Bij verplaatsingen de velgenboom altijd zonder last (velgen en banden) op een andere plaats neerzetten vanwege het kantelgevaar.
- Het kantelen van de velgenboom is verboden, aangezien dit tot letsel kan leiden.
- De velgenboom mag bij een defect niet verder worden gebruikt vanwege de kans op letsel.
Bedien de velgenboom altijd met twee handen.
De velgenboom mag vanwege de kans op omkantelen ALLEEN
van beneden naar boven worden geladen om letsel te vermijden.
- Controleer de velgenboom regelmatig beschadigingen en slijtage en gebruik de boom niet meer als deze defect is.
- Gebruik de velgenboom niet voor andere doeleinden (bijv. als ladder of veiligheidshek).
■ Houd kinderen uit de buurt van de velgenboom. - Overschrijd de maximaal toelaatbare belasting van de velgenboom niet (zie technische gegevens).
● Montage
Kies vóór het plaatsen van de wielen a.u.b. de definitieve standplaats van uw velgenboom.
- Bevestig allereerst het middenstuk 1 en de uitleggers 6 aan elkaar (indien nodig, gebruik een rubber hamer). Maak vast met behulp van de meegeleverde veerringen 2 en schroeven 3 (zie Fig. A).
- Breng het middelste buiselement (zonder stop) 4 in het middenstuk 1 (zie Fig. B).
-
Schuif de schijf 7 overlangs over het midden van de buis. Steek de pin 8 door het onderste gat en bevestig de schijf 7 (zie afb. C).
-
Plaats de velg met band (zie Fig. D). Voer dezelfde procedure voor de volgende band uit (zie Fig. E & F).
- Installeer nu het eindbuisstuk (met stop) 5 (zie Fig. F). Ga verder zoals hierboven beschreven totdat alle 4 de banden netjes op het rek zijn geplaatst (zie Fig. G).
- Gebruiksinstructies voor het toebehoren
De banden-chips 12 worden als eenvoudige marking bij de opslag van de banden op het ventiel bevestigd. De bandenspanningsmeter 10 wordt gebruikt ter grove controle. Rijd eventueel naar het dichtstbijzijnde benzinestation om de bandenspanning nauwkeuriger te controleren.
opGebruik: De maatverdeling van de bandenspanningsmeter 10 er vóór gebruik helemaal inschuiven.
Daarna op het ventiel plaatsen en op de eruit schuivende maatverdeling de bandenspanning in de gewenste eenheid aflezen (zie Fig. H).
Met het nokje op de zijkant van de bandenspanningsmeter kan in geval van overdruk het ventiel worden ingedrukt om lucht te laten ontsnappen.
De profieldieptemeter 9 dient ter grove controle.
Rij eventueel naar een reparatiewerkplaats.
● Onderhoud en verzorging
- Controleer de velgenboom en het middenstuk 1 regelmatig op schade en slijtage.
- Gebruik voor de reiniging een vochtige doek. Gebruik geen schoonmaakmiddelen, oplosmiddelen of scherpe voorwerpen.
De bandenhoeis bestemd voor het opslaan van de banden (zie afb. I).
Afvoer
De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.
Informatie over de mogelijkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijke overheid.
Garantie
Het product wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geproduceerd en voor levering grondig getest. In geval van schade aan het product kunt u rechtmatig beroep doen op de verkoper van het product. Deze wettelijke rechten worden door onze hierna vermelde garantie niet beperkt.
Op dit product verlenen wij 3 jaar garantie vanaf aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.
Wanneer binnen 3 jaar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons - naar onze keuze - gratis voor u gerepareerd of vervangen. Deze garantie komt te vervallen als het product beschadigd wordt, niet correct gebruikt of onderhouden wordt.
De garantie geldt voor materiaal- en productiefouten. Deze garantie is niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijke onderdelen, die gemaakt zijn van glas.
