BEDIENUNGSANLEITUNG HG02236 ULTIMATE SPEED

FELGENBAUM TYRE STAND PORTE-ROUES

DE AT CH

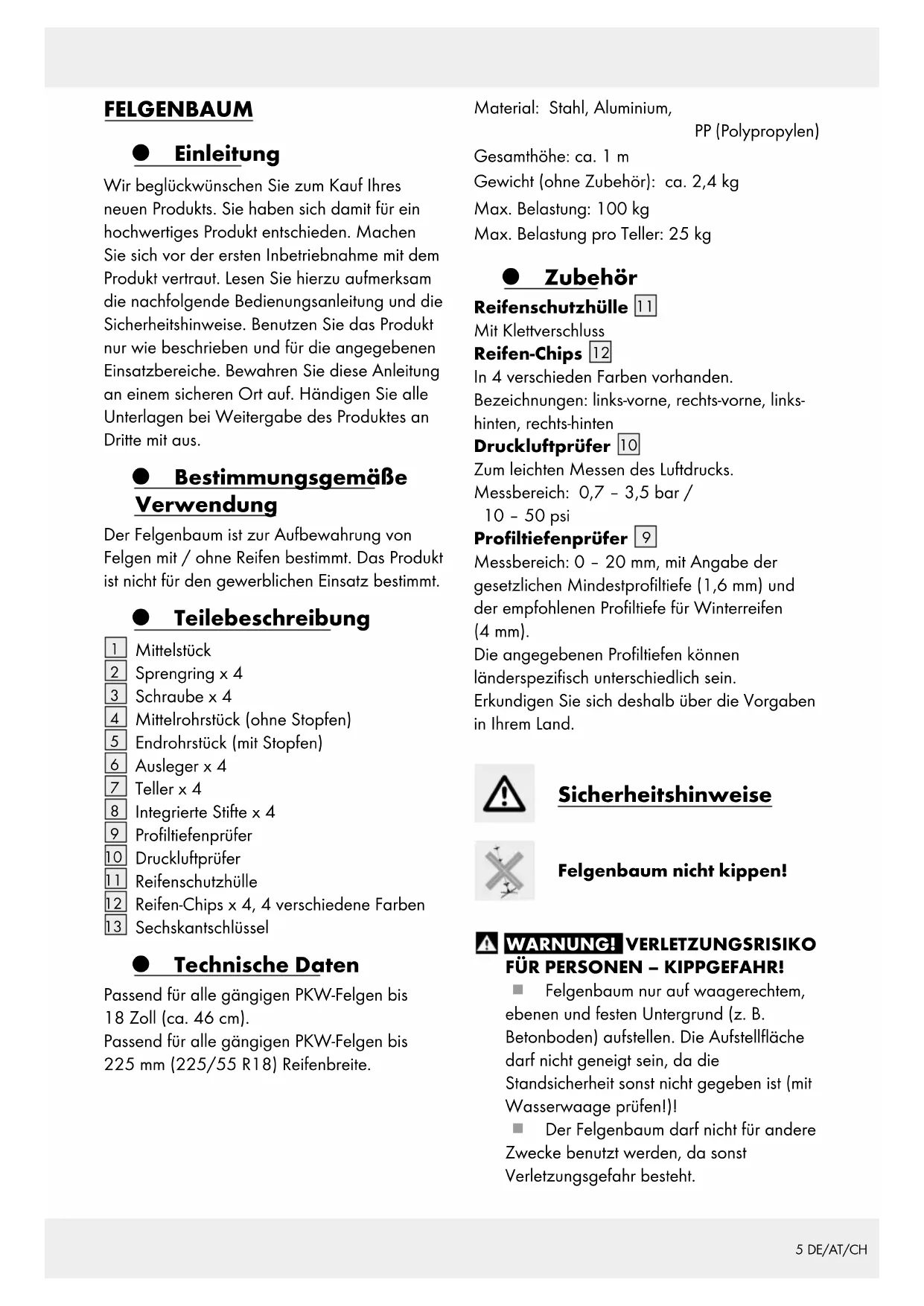

FELGENBAUM

Montage- und Sicherheitshinweise

GB IE

TYRE STAND

DE/AT/CH Montage- und Sicherheitshinweise Seite 5

GB/IE Assembly and safety advice Page 8
FR/BE Instructions de montage et consignes de sécurité Page 11
NL/BE Montage- en veiligheidsinstructies Pagina 14
CZ Pokyny k montáži a bezpečnostní pokyny Strana 17
ES	Instrucciones de montaje y de advertencias de seguridad	Página	20
PT	Indicações de montagem e segurança	Página	23

1x 1 4x 2 4x 3 1x 4 1x 5 4x 6 4x 7 4x 8 1x 9 1x 10 1x 11 4x 12 1x 13

A 1 6 2+3 6 6 3 2

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung an einem sicheren Ort auf. Händigen Sie alle Unterlagen bei Weitergabe des Produktes an Dritte mit aus.

Bestimmungsgemäße Verwendung

Der Felgenbaum ist zur Aufbewahrung von Felgen mit / ohne Reifen bestimmt. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

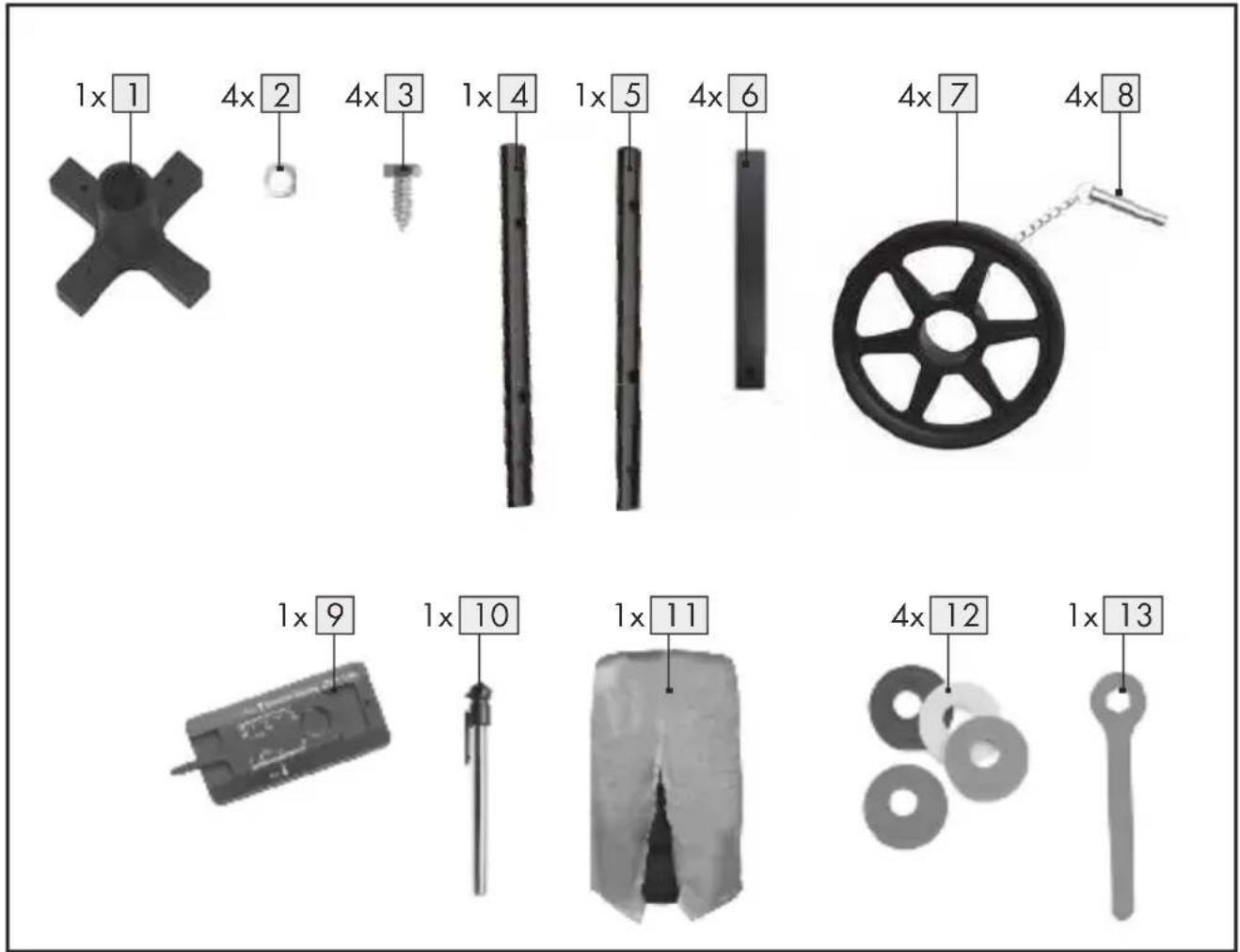

Teilebeschreibung

1 Mittelstück
2 Sprengring x 4
3 Schraube x 4
4 Mittelrohrstück (ohne Stopfen)
5 Endrohrstück (mit Stopfen)
6 Ausleger x 4
7 Teller x 4
8 Integrierte Stifte x 4
9 Profiltiefenprüfer
10 Druckluftprüfer
11 Reifenschutzhülle
12 Reifen-Chips x 4, 4 verschiedene Farben
13 Sechskantschlüssel

● Technische Daten

Passend für alle gängigen PKW-Felgen bis 18 Zoll (ca. 46 cm).

Passend für alle gängigen PKW-Felgen bis 225 mm (225/55 R18) Reifenbreite.

Material: Stahl, Aluminium,

PP (Polypropylen)

Gesamthöhe: ca. 1 m

Gewicht (ohne Zubehör): ca. 2,4 kg

Max. Belastung: 100 kg

Max. Belastung pro Teller: 25 kg

Zubehör

Reifenschutzhülle 11

Mit Klettverschluss

Reifen-Chips 12

In 4 verschieden Farben vorhanden.

Bezeichnungen: links-vorne, rechts-vorne, links-hinten, rechts-hinten

Druckluftprüfer 10

Zum leichten Messen des Luftdrucks.

Messbereich: 0,7 - 3,5 bar / 10 - 50 psi

Profiltiefenprüfer 9

Messbereich: 0 – 20 mm, mit Angabe der gesetzlichen Mindestprofiltiefe (1,6 mm) und der empfohlenen Profiltiefe für Winterreifen (4 mm).

Die angegebenen Profiltiefen können länderspezifisch unterschiedlich sein.

Erkundigen Sie sich deshalb über die Vorgaben in Ihrem Land.

Sicherheitshinweise

Felgenbaum nicht kippen!

WARNING! VERLETZUNGSRISIKO FÜR PERSONEN – KIPPGEFAHR!

Felgenbaum nur auf waagerechtem, ebenen und festen Untergrund (z. B. Betonboden) aufstellen. Die Aufstellfläche darf nicht geneigt sein, da die Standsicherheit sonst nicht gegeben ist (mit Wasserwaage prüfen!!)

Der Felgenbaum darf nicht für andere Zwecke benutzt werden, da sonst Verletzungsgefahr besteht.

■ Verstellen des Felgenbaums an einen anderen Ort aufgrund von Kippgefahr immer ohne Belastung (Felgen + Reifen) vornehmen.
Das Kippen des Felgenbaums ist untersagt, da sonst Verletzungen erfolgen können.
Der Felgenbaum darf bei Defekt wegen Verletzungsgefahr nicht weiter benutzt werden.
■ Den Felgenbaum immer mit zwei Händen bedienen.

Den Felgenbaum wegen Kippgefahr NUR von unten nach

oben beladen, um Verletzungen zu vermeiden.

Überprüfen Sie den Felgenbaum regelmäßig auf Beschädigungen sowie Verschleiß und verwenden Sie ihn nicht weiter im Falle eines Defekts.
■ Verwenden Sie den Felgenbaum für keine anderen Zwecke (z. B. als Leiter oder Sicherheitsgestell).

■ Halten Sie Kinder vom Felgenbaum fern.
- Überschreiten Sie nicht die maximal zulässige Belastung des Felgenbaums (siehe technische Daten).

● Montage

Wählen Sie vor dem Auflegen der Reifen den endgültigen Standort für Ihren Felgenbaum aus.

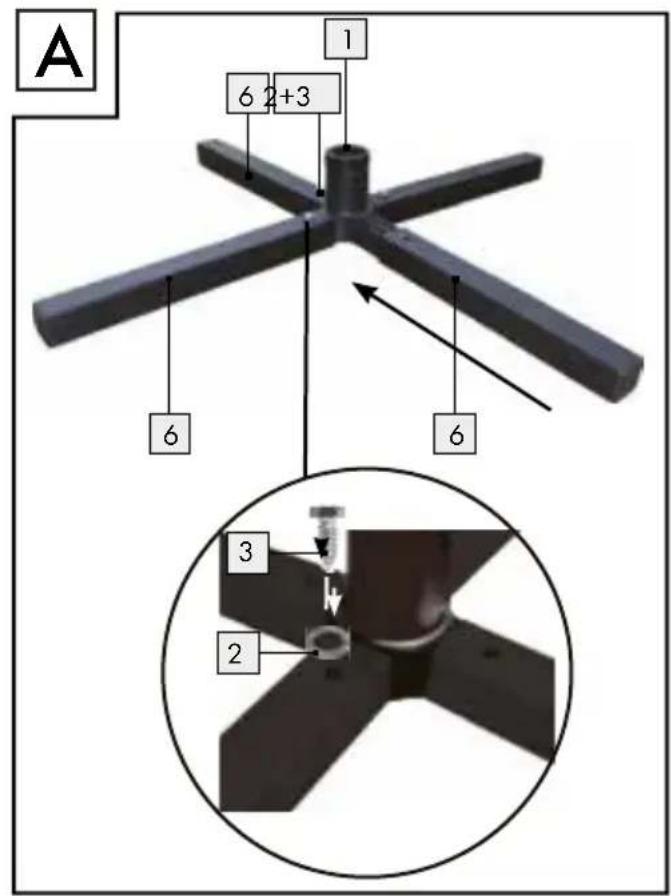

1. Zuerst Mittelstück 1 und Ausleger 6 zusammenstecken (ggf. mit einem Gummihammer etwas nachhelfen) und mit den beigelieferten Sprengringen 2 und Schrauben 3 fixieren (siehe Abb. A).

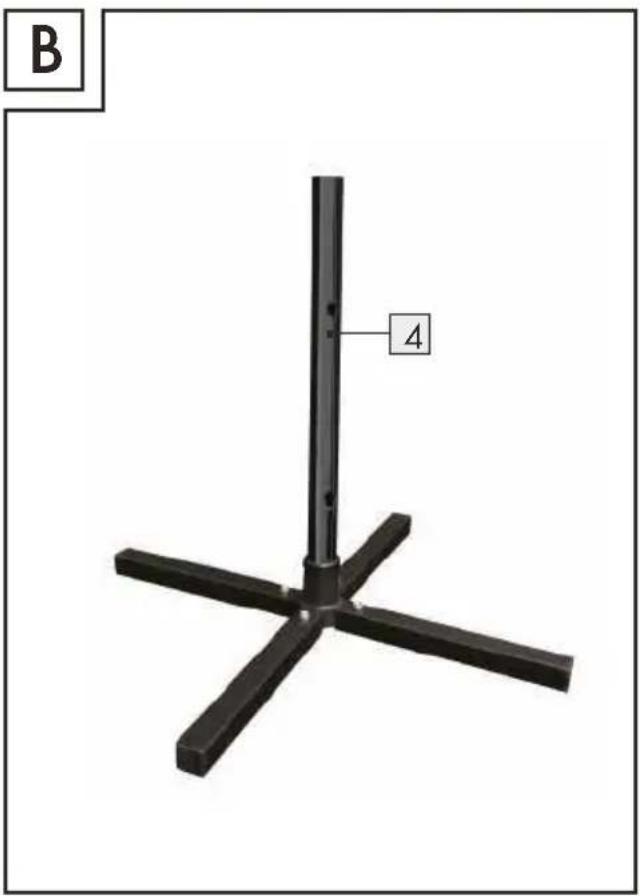

2. Mittelrohrstück (ohne Stopfen) 4 in das Mittelstück 1 einsetzen (siehe Abb. B).

3. Schieben Sie den Teller 7 über die mittlere Länge des Rohres. Stecken Sie den Stift 8 durch die unterste Bohrung und befestigen Sie den Teller 7 (siehe Abb. C).

4. Felge mit Reifen auflegen (siehe Abb. D). Verfahren Sie für den nächsten Reifen in gleicher Reihenfolge (siehe Abb. E & F).

5. Nun das Endrohrstück (mit Stopfen) 5 gt, aufsetzen (siehe Abb. F). Verfahren Sie wie zuvor beschrieben, bis alle 4 Reifen ordentlich gelagert sind (siehe Abb. G).

Gebrauchshinweise Zubehör

Die Reifen-Chips 12 werden als einfache Deklarationshilfe bei der Reifeneinlagerung auf dem Ventil platziert. Der Druckluftprüfer 10 dient der groben Kontrolle. Fahren Sie bei Bedarf zur nächsten Tankstelle, um den Druck genauer zu überprüfen.

Anwendung: Messstab des Druckluftprüfers 10 vor Gebrauch ganz einschieben.

Danach auf das Ventil setzen und am ausfahrenden Messstab den Druck in der

ebenötigten Einheit (siehe Abb. H) ablesen. Mit der seitlichen Nase des Druckluftprüfer kann bei zu hohem Druck das Ventil hinein gedrückt werden, um Luft ab zu lassen.

Der Profiltiefenprüfer 9 dient der groben Kontrolle.

Fahren Sie bei Bedarf zur Werkstatt.

● Wartung und Pflege

Der Felgenbaum und das Mittelstück 1 sind regelmäßig auf Schäden oder Verschleiß zu prüfen und bei Defekt nicht weiter zu benutzen.
Benutzen Sie zur Reinigung einen feuchten Lappen. Keine Reinigungsmittel, Lösungsmittel oder spitze Gegenstände verwenden.
■ Die Reifenschutzhülleient zum Einlagern der Reifen (siehe Abb. I).

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.
