HG02236 - Accessoire automobile ULTIMATE SPEED - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support de stockage pour roues
Marque	Ultimate Speed
Modèle	HG02236
Utilisation	Stockage de jantes avec ou sans pneus pour véhicules particuliers
Capacité de charge maximale	100 kg (25 kg par disque)
Nombre de pneus stockables	4
Diamètre max de jante	Jusqu'à 18 pouces (environ 46 cm)
Largeur max de pneu	Jusqu'à 225 mm (225/55 R18)
Matériaux	Acier, aluminium, polypropylène (PP)
Hauteur totale	Environ 1 mètre
Poids (sans accessoires)	Environ 2,4 kg
Accessoires inclus	Housse de protection, 4 pastilles de pneus, contrôleur de pression, contrôleur de profondeur de sculpture, clé Allen
Housse de protection	Avec fermeture éclair
Pastilles de pneus	4 couleurs différentes (avant gauche, avant droit, arrière gauche, arrière droit)
Contrôleur de pression	Plage de mesure 0,7 - 3,5 bar / 10 - 50 psi
Contrôleur de profondeur de sculpture	Plage de mesure 0 - 20 mm, avec indication de 1,6 mm et 4 mm
Montage	Assemblage simple par vis et rondelles, outil fourni
Consignes de sécurité	Utiliser uniquement sur sol horizontal et plat ; ne pas basculer ; charger de bas en haut ; ne pas dépasser la charge max
Entretien et nettoyage	Chiffon humide, pas de solvants ni objets pointus
Garantie	3 ans

FOIRE AUX QUESTIONS - HG02236 ULTIMATE SPEED

Comment assembler le support de stockage pour roues ?

Fixez d'abord la croix (1) et les extensions (6) ensemble avec les rondelles à ressort (2) et les vis (3). Insérez le tube central (4) dans la croix, puis poussez un disque (7) à mi-hauteur et bloquez-le avec une goupille (8). Placez la jante, ajoutez le tronçon de tube d'extrémité (5) et répétez pour les 4 pneus.

Quelle est la charge maximale supportée par le support ?

La charge maximale totale est de 100 kg, avec une limite de 25 kg par disque.

Quels types de jantes et pneus sont compatibles ?

Le support convient pour toutes les jantes de voitures particulières jusqu'à 18 pouces et des pneus d'une largeur maximale de 225 mm (par exemple 225/55 R18).

Où installer le support de stockage ?

Il doit être placé sur un sol horizontal, plat et ferme (ex. béton). Vérifiez la planéité avec un niveau à bulle. Ne l'utilisez pas sur une surface inclinée.

Comment entretenir le support de stockage ?

Nettoyez-le avec un chiffon humide sans produits de nettoyage ni solvants. Vérifiez régulièrement les dommages et l'usure.

Comment utiliser le contrôleur de pression d'air ?

Insérez la jauge à fond, placez-la sur la valve et lisez la pression sur la jauge sortante en bar ou psi. Si la pression est trop élevée, utilisez le bec latéral pour laisser échapper de l'air.

Comment utiliser le contrôleur de profondeur de sculpture ?

Insérez le contrôleur dans la rainure du pneu. La profondeur minimale légale est de 1,6 mm ; pour les pneus hiver, il est recommandé d'avoir au moins 4 mm.

Comment ranger les pneus avec la housse de protection ?

Utilisez la housse de protection (11) pour couvrir les pneus stockés. Elle est équipée d'une fermeture éclair pour un enveloppement facile.

Quels accessoires sont fournis avec le support ?

Les accessoires incluent : une housse de protection (11), 4 pastilles de pneus de couleurs différentes (12), un contrôleur de pression d'air (10), un contrôleur de profondeur de sculpture (9) et une clé Allen (13).

Quelle est la durée de garantie ?

Le produit bénéficie d'une garantie de 3 ans à compter de la date d'achat. Conservez le ticket de caisse comme preuve d'achat.

MODE D'EMPLOI HG02236 ULTIMATE SPEED

Instructions de montage et consignes de sécurité

NL BE

VELGENBOOM

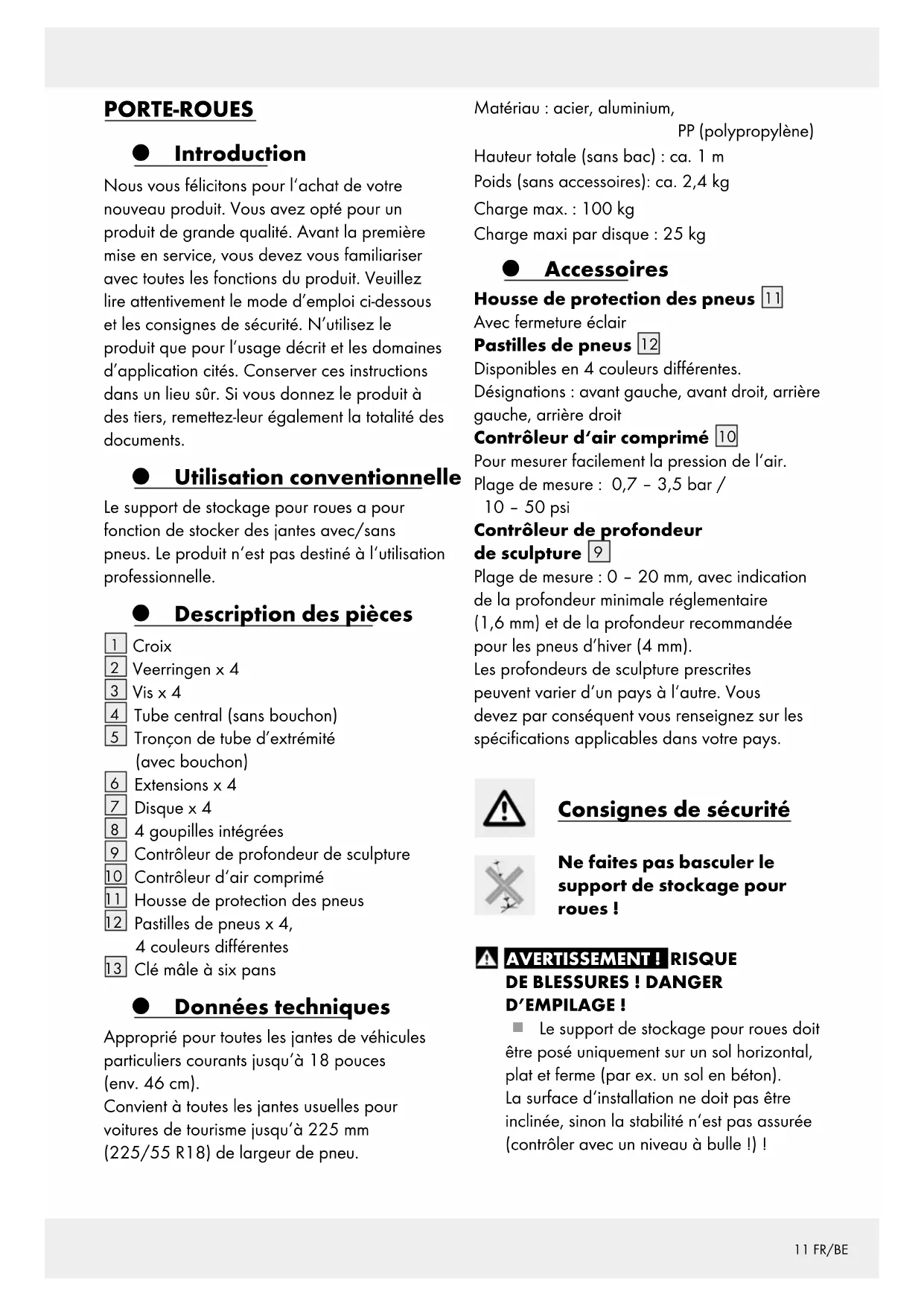

Nous vous félicitons pour l'achat de votre nouveau produit. Vous avez opté pour un produit de grande qualité. Avant la première mise en service, vous devez vous familiariser avec toutes les fonctions du produit. Veuillez lire attentivement le mode d'emploi ci-dessous et les consignes de sécurité. N'utilisez le produit que pour l'usage décrit et les domaines d'application cités. Conserver ces instructions dans un lieu sûr. Si vous donnez le produit à des tiers, remettez-leur également la totalité des documents.

● Utilisation conventionnelle

Le support de stockage pour roues a pour fonction de stocker des jantes avec/sans pneus. Le produit n'est pas destiné à l'utilisation professionnelle.

● Description des pièces

1 Croix

2 Veerringen x 4

3 Vis x 4

4 Tube central (sans bouchon)

5 Tronçon de tube d'extrémité (avec bouchon)

6 Extensions x 4

7 Disque x 4

8 4 goupilles intégrées

9 Contrôleur de profondeur de sculpture

10 Contrôleur d'air comprimé

11 Housse de protection des pneus

12 Pastilles de pneus x 4, 4 couleurs différentes

13 Clé mâle à six pans

Données techniques

Approprié pour toutes les jantes de véhicules particuliers courants jusqu'à 18 pouces (env. 46 cm).

Convient à toutes les jantes usuelles pour voitures de tourisme jusqu'à 225 mm (225/55 R18) de largeur de pneu.

Matériau : acier, aluminium,

PP (polypropylène)

Hauteur totale (sans bac) : ca. 1 m

Poids (sans accessoires): ca. 2,4 kg

Charge max. : 100 kg

Charge maxi par disque : 25 kg

Accessoires

Housse de protection des pneus 11

Avec fermeture éclair

Pastilles de pneus 12

Disponibles en 4 couleurs différentes.

Désignations : avant gauche, avant droit, arrière gauche, arrière droit

Contrôleur d'air comprimé 10

Pour mesurer facilement la pression de l'air.

Plage de mesure : 0,7 - 3,5 bar / 10 - 50 psi

Contrôleur de profondeur de sculpture 9

Plage de mesure : 0 - 20 mm, avec indication de la profondeur minimale réglementaire (1,6 mm) et de la profondeur recommandée pour les pneus d'hiver (4 mm).

Les profondeurs de sculpture prescrites peuvent varier d'un pays à l'autre. Vous devez par conséquent vous renseignez sur les spécifications applicables dans votre pays.

Consignes de sécurité

Ne faites pas basculer le support de stockage pour roues !

AVERTISSEMENT ! RISQUE DE BLESSURES ! DANGER D'EMPILAGE !

Le support de stockage pour roues doit être posé uniquement sur un sol horizontal, plat et ferme (par ex. un sol en béton). La surface d'installation ne doit pas être inclinée, sinon la stabilité n'est pas assurée (contrôler avec un niveau à bulle !) !

Le support de stockage pour roues n'est pas destiné à d'autres utilisations, sinon il pourrait provoquer des blessures.
■ Le support de stockage pour roues ne doit jamais être chargé (jantes + pneus) pendant le déplacement à cause du risque de basculement.
Il est interdit de basculer le support de stockage pour roues, cela peut provoquer des blessures.
Risque de blessures en cas d'utilisation d'un support de stockage pour roues défectueux.
Utilisez toujours les deux mains pour utiliser le support de stockage pour roues.

Pour éviter des blessures, le support de stockage pour roues doit

UNIQUEMENT être chargé de bas en haut à cause du risque de basculement.

Vérifiez régulièrement le support de rangement pour roues pour y détecter des dégâts ainsi que de l'usure et ne l'utilisez plus s'il est endommagé.
N'utilisez pas le support de rangement pour roues à d'autres fins (p. ex. comme échelle ou support de sécurité antichute).
■ Tenez les enfants hors de portée du support de rangement pour roues !
- Ne dépassez pas la charge maximale admise du support de rangement pour roues (voir les données techniques).

● Montage

Avant de oser les pneux, sélectionnez l'emplacement final de votre support de stockage pour roues.

1. Tout d'abord, fixez la croix 1 et les extensions 6 ensemble (au besoin, utilisez un maillet en caoutchouc à cet effet). Serrez à l'aide des rondelles à ressort 2 et des vis 3 fournies (veuillez vous référer à la Fig. A).

2. Insérez le tube central (sans bouchon) 4 dans la croix 1 (veuillez vous référer à la Fig. B).

3. Poussez le disque 7 à hauteur moyenne du tube. Insérez la goupille 8 dans le trou le plus bas et attachez le disque 7 (voir it ill. C).

4. Chargez la jante équipée de pneu (Veuillez vous référer à la Fig. D). Procédez dans le même ordre pour le pneu suivant (Veuillez vous référer à la Fig. E & F).
5. À présent, mettez en place le tronçon de tube d'extrémité (avec bouchon) 5 un (Veuillez vous référer à la Fig. F). Procédez tel que décrit ci-dessus, jusqu'au rangement er adéquat de tous les 4 pneus (Veuillez vous référer à la Fig. G).

- Consignes d'utilisation des accessoires

Les pastilles de pneus 12 sont placées sur la valve pour simplifier la déclaration lors de l'entreposage des pneus. Le contrôleur d'air 10 comprimé sert à effectuer un contrôle grossier. Pour contrôler la pression avec plus de précision, passez en cas de besoin dans une stationservice.

Utilisation : insérer à fond la jauge du contrôleur de pression 10 avant usage.

Placez-la ensuite sur la valve et lisez la pression sur la jauge sortante, dans l'unité qui convient (Veuillez vous référer à la Fig. H).

Si la pression est trop élevée, enfoncez la valve avec le bec latéral du contrôleur d'air comprimé afin de laisser échapper de l'air.

Le contrôleur de profondeur de sculpture 9 sert à effectuer un contrôle grossier.

Passez au garage en cas de besoin.

● Maintenance et entretien

• Le support de pneu et la croïdoivent être vérifiés régulièrement contre les dommages ou contre l'usure.
  Pour le nettoyage, utilisez un chiffon humide. N'utilisez pas de produits de nettoyage, de solvants ni d'objets pointus.
  La housse de protection des pneusert lors du stockage des pneus (voir ill. I).

Mise au rebut

L'emballage se compose de matières recyclables pouvant être mises au rebut dans les déchetteries locales.

Votre mairie ou votre municipalité vous renseigneront sur les possibilités de mise au rebut des produits usagés.

Garantie

Le produit a été fabriqué selon des critères de qualité stricts et contrôlé consciencieusement avant sa livraison. En cas de défaillance, vous êtes en droit de retourner ce produit au vendeur. La présente garantie ne constitue pas une restriction de vos droits légaux.

Ce produit bénéficie d'une garantie de 3 ans à compter de sa date d'achat. La durée de garantie débute à la date d'achat. Veuillez conserver le ticket de caisse original. Il fera office de preuve d'achat.

Si un problème matériel ou de fabrication devait survenir dans 3 ans suivant la date d'achat de ce produit, nous assurons à notre discrétion la réparation ou le remplacement du produit sans frais supplémentaires. La garantie prend fin si le produit est endommagé suite à une utilisation inappropriée ou à un entretien défaillant.

La garantie couvre les vices matériels et de fabrication. Cette garantie ne s'étend ni aux pièces du produit soumises à une usure normale (p. ex. des piles) et qui, par conséquent, peuvent être considérées comme des pièces d'usure, ni aux dommages sur des composants fragiles, comme des interrupteurs, des batteries ou des éléments fabriqués en verre.
