Typ produktu	Stojan na kola
Značka	Ultimate Speed
Model	HG02236
Použití	Skladování ráfků s pneumatikami nebo bez nich pro osobní vozidla
Maximální nosnost	100 kg (25 kg na disk)
Počet skladovatelných pneumatik	4
Maximální průměr ráfku	Až 18 palců (přibližně 46 cm)
Maximální šířka pneumatiky	Až 225 mm (225/55 R18)
Materiály	Ocel, hliník, polypropylen (PP)
Celková výška	Přibližně 1 metr
Hmotnost (bez příslušenství)	Přibližně 2,4 kg
Součástí balení	Ochranný kryt, 4 značky pneumatik, měřič tlaku, měřič hloubky dezénu, imbusový klíč
Ochranný kryt	Se zipem
Značky pneumatik	4 různé barvy (přední levá, přední pravá, zadní levá, zadní pravá)
Měřič tlaku	Rozsah měření 0,7 - 3,5 bar / 10 - 50 psi
Měřič hloubky dezénu	Rozsah měření 0 - 20 mm, s indikací 1,6 mm a 4 mm
Montáž	Jednoduchá montáž pomocí šroubů a podložek, nářadí je součástí
Bezpečnostní pokyny	Používejte pouze na vodorovném a rovném povrchu; nepřevracejte; nakládejte zdola nahoru; nepřekračujte maximální zatížení
Údržba a čištění	Vlhký hadřík, žádná rozpouštědla ani ostré předměty
Záruka	3 roky

Často kladené otázky - HG02236 ULTIMATE SPEED

Jak sestavit stojan na kola?

Nejprve spojte kříž (1) a nástavce (6) pomocí pružných podložek (2) a šroubů (3). Vložte středovou trubku (4) do kříže, poté nasuňte disk (7) do poloviny a zajistěte kolíkem (8). Nasaďte ráfek, přidejte koncovou trubku (5) a opakujte pro všechny 4 pneumatiky.

Jaká je maximální nosnost stojanu?

Celková maximální nosnost je 100 kg, s limitem 25 kg na disk.

Jaké typy ráfků a pneumatik jsou kompatibilní?

Stojan je vhodný pro všechny ráfky osobních vozidel do 18 palců a pneumatiky o maximální šířce 225 mm (např. 225/55 R18).

Kam umístit stojan na kola?

Musí být umístěn na vodorovném, rovném a pevném povrchu (např. beton). Zkontrolujte rovinnost vodováhou. Nepoužívejte na šikmé ploše.

Jak udržovat stojan na kola?

Čistěte vlhkým hadříkem bez čisticích prostředků nebo rozpouštědel. Pravidelně kontrolujte poškození a opotřebení.

Jak používat měřič tlaku vzduchu?

Zcela zasuňte měřidlo, přiložte na ventil a odečtěte tlak na vysunuté stupnici v barech nebo psi. Pokud je tlak příliš vysoký, použijte boční trysku k vypuštění vzduchu.

Jak používat měřič hloubky dezénu?

Zasuňte měřidlo do drážky pneumatiky. Minimální zákonná hloubka je 1,6 mm; u zimních pneumatik se doporučuje alespoň 4 mm.

Jak uložit pneumatiky s ochranným krytem?

Použijte ochranný kryt (11) k zakrytí uskladněných pneumatik. Je vybaven zipem pro snadné obalení.

Jaké příslušenství je součástí balení?

Příslušenství zahrnuje: ochranný kryt (11), 4 značky pneumatik v různých barvách (12), měřič tlaku vzduchu (10), měřič hloubky dezénu (9) a imbusový klíč (13).

Jaká je doba záruky?

Produkt má záruku 3 roky od data nákupu. Uschovejte si účtenku jako doklad o koupi.

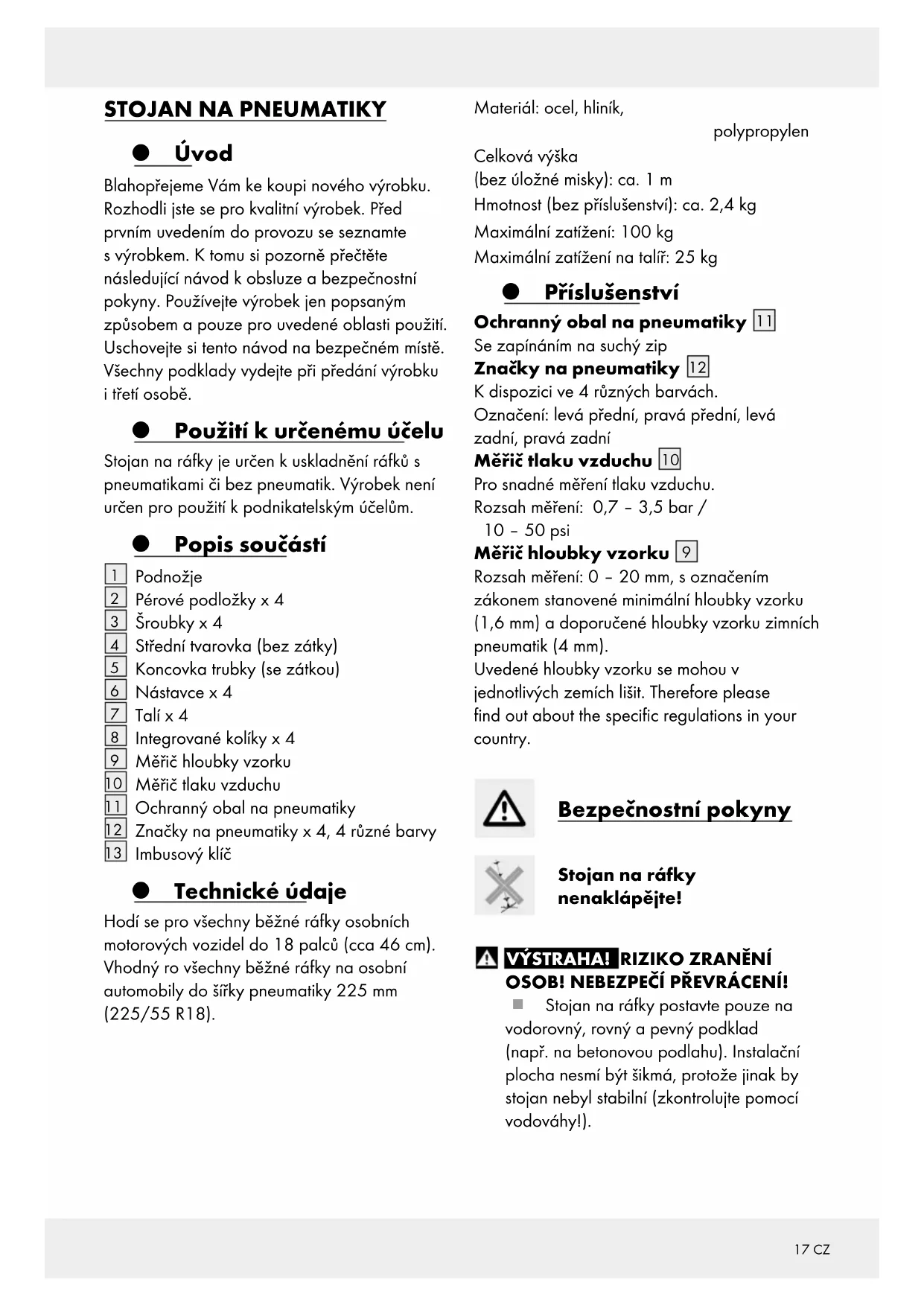

NÁVOD K OBSLUZE HG02236 ULTIMATE SPEED

Pokyny k montáži a bezpečnostní pokyny

ES

Blahopřejeme Vám ke koupi nového výrobku. Rozhodli jste se pro kvalitní výrobek. Před prvním uvedením do provozu se seznamte s výrobkem. K tomu si pozorně přečtěte následující návod k obsluze a bezpečnostní pokyny. Používejte výrobek jen popsaným způsobem a pouze pro uvedené oblasti použití. Uschovejte si tento návod na bezpečném místě. Všechny podklady vydejte při předání výrobku i třetí osobě.

● Použití k určenému účelu

Stojan na ráfky je určen k uskladnění ráfků s pneumatikami či bez pneumatik. Výrobek není určen pro použití k podnikatelským účelům.

● Popis součástí

1 Podnožje
2 Pérové podložky x 4
3 Šroubky x 4
4 Střední tvarovka (bez zátky)
5 Koncovka trubky (se zátkou)
6 Nástavce x 4
7 Talí x 4
8 Integrované kolíky x 4
9 Měřič hloubky vzorku
10 Měřič tlaku vzduchu
11 Ochranný obal na pneumatiky
12 Značky na pneumatiky x 4, 4 různé barvy
13 Imbusový klíč

● Technické údaje

Hodí se pro všechny běžné ráfky osobních motorových vozidel do 18 palců (cca 46 cm). Vhodný ro všechny běžné ráfky na osobní automobily do šířky pneumatiky 225 mm (225/55 R18).

Materiál: ocel, hliník,

polypropylen

Celková výška

Hmotnost (bez příslušenství): ca. 2,4 kg

Maximální zatížení: 100 kg

Maximální zatížení na talíř: 25 kg

Příslušenství

Ochranný obal na pneumatiky 11

Se zapínáním na suchý zip

Značky na pneumatiky 12

K dispozici ve 4 různých barvách.

Označení: levá přední, pravá přední, levá zadní, pravá zadní

Měřič tlaku vzduchu 10

Pro snadné měření tlaku vzduchu.

Rozsah měření: 0,7 - 3,5 bar / 10 - 50 psi

Měřič hloubky vzorku 9

Rozsah měření: 0 - 20 mm, s označením zákonem stanovené minimální hloubky vzorku (1,6 mm) a doporučené hloubky vzorku zimních pneumatik (4 mm).

Uvedené hloubky vzorku se mohou v jednotlivých zemích lišit. Therefore please find out about the specific regulations in your country.

Bezpečnostní pokyny

Stojan na ráfky nenaklápějte!

VÝSTRAHA! RIZIKO ZRANĚNÍ OSOB! NEBEZPEČÍ PŘEVRÁCENÍ!

Stojan na ráfky postavte pouze na vodorovný, rovný a pevný podklad (např. na betonovou podlahu). Instalační plocha nesmí být šikmá, protože jinak by stojan nebyl stabilní (zkontrolujte pomocí vodováhy!).

■ Stojan na ráfky se nesmí používat k jiným 4. účelům, protože by hrozilo nebezpečí úrazu.
Kvůli riziku překlopení lze stojan přemistovat na jiné místo pouze bez zátěže (ráfky + pneumatiky).
Naklápění stojanu je zakázáno, protože by při něm mohlo dojít k úrazu.
V případě poškození se stojan nesmí dále používat kvůli nebezpečí úrazu.
Obsluhujte stojan vždy oběma rukama.

Ukládejte ráfky na stojan kvůli nebezpečí převržení POUZE

odspoda nahoru, aby se predešlo úrazu.

Pravidelně kontrolujte stojan na pneumatik čerpací stanici, kde změřite tlak přesněji.
na poškození a opotrebení a nepoužívejte jej dále v případě závady.
Nepoužívejte stojan na pneumatiky k žádným jiným účelům (např. jako žebřík nebo bezpečnostní rám).
Stojan na pneumatiky udržujte mimo dosah případě příliš vysokého tlaku lze postranním dětí. výstupkem měřiče zatlačit ventilek dovnitř, a tím Nepřekročte maximální přípustné zatíženízduch upustit.
Použití: Před použitím zasuňte měřítko měřiče tlaku 10 úplně dovnitř.
Pak nasad'te měřič na ventilek a podle vysunutí měřítka odečtěte tlak v požadovaných jednotkách (viz obr. H).
dh prípadě príliš vysokého tlaku lze postranním výstupkem měřiče zatlačit ventilek dovnitř, a tím ívzduch upustit.

stojanu na pneumatiky(viz technické údaje).

Montáž

Ped uložením kol zvolte konené stanovišt, kde bude stojan na pneumatiky stát.

1. Nejprve spojte dohromady kříž základny 1 a jeho nástavce 6 (pokud je to nutné, může vám s tím pomoci gumové kladivo). Upevněte je s pomocí dodaných pérových podložek 2 a šroubů 3 (viz obr. A).
2. Vložte dolní část středové trubky (bez zátky) 4 do kříže základny 1 (viz obr. B).
3. Posuňte talíř 7 nad střední délku trubky. Zastrčte kolík 8 skrz nejspodnější otvor a upevněte talíř 7 (viz obrázek C).

Vložte pneumatiku s diskem (viz obr. D). Postupujte stejně pro další pneumatiku (viz obr. E & F).

1. Nyní vložte horní část středové trubky (se zátkou) 5 (viz obr. F). Postupujte stejně jak je popsáno nahoře, až jsou všechny by 4 pneumatiky správně uloženy (viz obr. G).

● Pokyny k používání příslušenství

Značky na pneumatiky 12 se nasazují na ventilek při uskladňování pneumatik jako jednoduchá pomůcka pro označování. Měřič tlaku vzduchu 10 slouží jen pro orientační kontrolu. V případě potřeby zajedťe k nejbližší čerpací stanici, kde změříte tlak přesněji.

Měřič hloubky vzorku 9 slouží rovněž jen pro orientační kontrolu. V případě potřeby si zajedťe do servisu.

- Údržba a péče

■ Stojan na pneumatiky a střední spojovací díl 1 by měly být pravidelně kontrolovány na poškození a opotřebení.
Na čištění používejte vlhký hadr. Nepoužívejte žádné čisticí prostředky, rozpouštědla ani špičaté předměty.
Ochranný obal na pneumatik slouží pro uložení pneumatik (viz obrázek I).

Zlikvidování

Obal se skládá z ekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů.

O možnostech likvidace vysloužilých zařízení se informujte u správy vaší obce nebo města.

Záruka

Výrobek byl vyroben s nejvyšší pečlivostí podle přisných kvalitativních směrnic a před odesláním prošel výstupní kontrolou. V případě závad máte možnost uplatnění zákonných práv vůči prodejci. Vaše práva ze zákona nejsou omezena naší níže uvedenou zárukou.

Na tento artikl platí 3 záruka od data zakoupení. Záruční lhůta začíná od data zakoupení. Uschovejte si dobře originál pokladní stvrzenky. Tuto stvrzenku budete potřebovat jako doklad o zakoupení.

Pokud se do 3 let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní vada, výrobek Vám – dle našeho rozhodnutí – bezplatně opravíme nebo vyměníme. Tato záruka zaniká, jestliže se výrobek poškodí, neodborně použil nebo neobdržel pravidelnou údržbu.

Záruka platí na vady materiálu a výrobní vady. Tato záruka se nevztahuje na díly výrobku podléhající opotřebení (např. na baterie), dále na poškození křehkých, choulostivých dílů, např. vypínačů, akumulátorů nebo dílů zhotovených ze skla.
