NÁVOD K OBSLUZE AZ600 ULTIMATE SPEED

Pokyny k montáži a bezpečnostní poukyny

SK

STOJAN NA PNEUMATIKY

Pokyny pre montáž a bezpečnost

CZ Pokyny k montáži a bezpečnostníPokyny

Strana 20

SK

Pokyny pre montáž a bezpečnosf

Strana 23

C
D

E

F

G

H

1

FELGENBAUM

Einleitung

Blahopřejeme Vám ke koupi nového vyrobku. Rozhodl jste se pro kvalitné vyrobek. Pred prvním uvedením do provozu seseznamte s vyrobkem. K tomu si pozorně prěctěte následujici navod k obsluze a bezpečnostní poukny. Používejte vyrobek je n popsaným způ sobem a pouze pro uvedené oblasti použiti. Uschovejte si tento navod na bezpečné miste. Vsechny podklady vydejte pri prědáni vyrobku i třétí osobě.

Použití k určenému učelu

Stojan na rafky je urcen k uskladneni rafku s pneumatikami ci bez pneumatik. Vyrobekeni urcen pro pouziti k podnikatelskym ucelum.

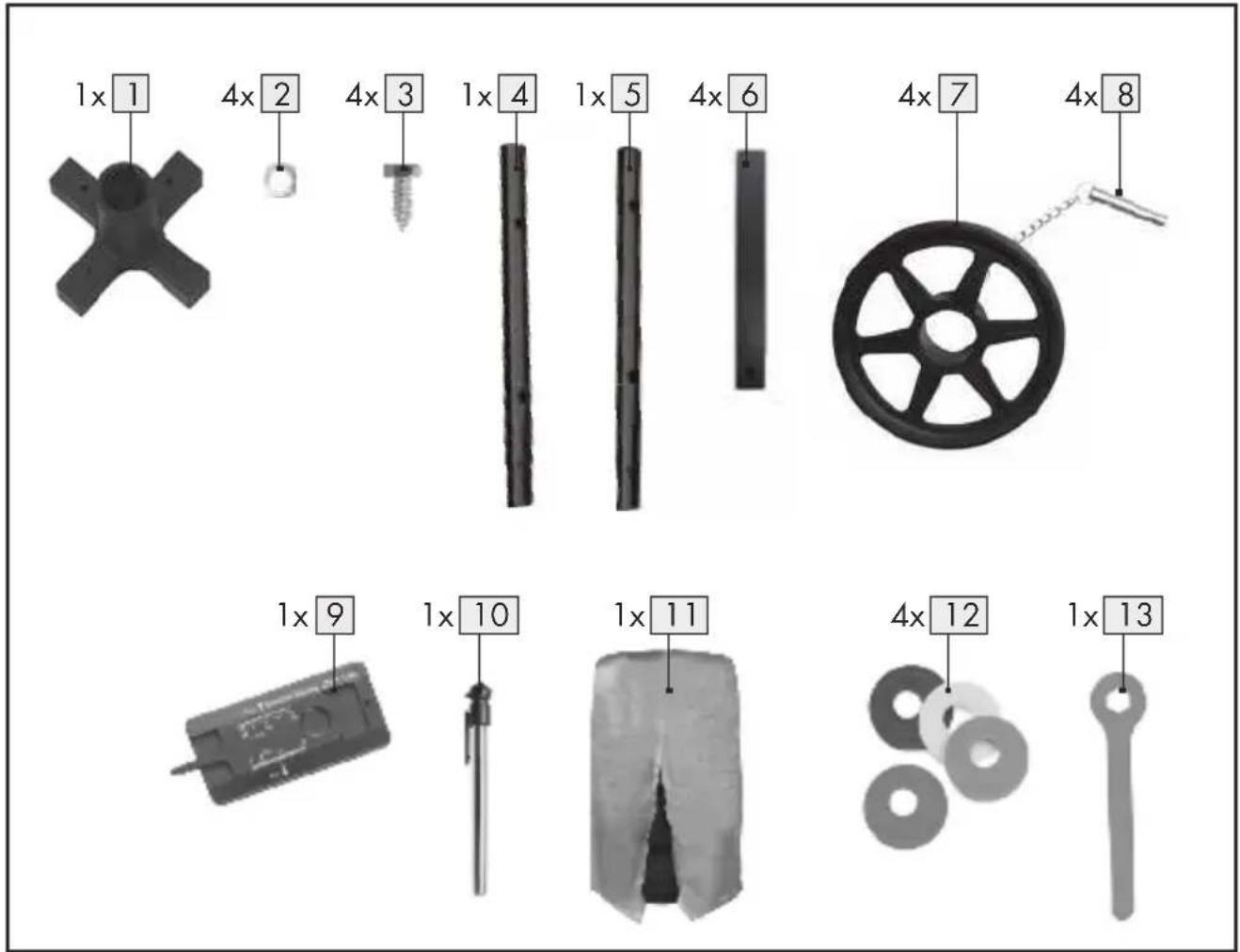

Popis současti

1 Podnožje
2 Pérove podložky x 4
3 Sroubky x 4
4 Stredni tvarovka (bez zatky)
5 Koncovka trubky (se zátkou)
6 Nastavce x 4
7TaliX4
Integrovanékoliky×4
9 Měří hloubky vzorku
[10] Měrič tlaku vzduchu
11 Ochranny obal na pneumatiky
[2] Značky na pneumatíky x 4, 4 rúzné barvy
[3] Imbusov klič

- Technické udaje

Hódi se pro vsechny bezné rafky osobnich motorovych vozidel do 18 palcu (cca 46 cm). Vhodný ro vsechny bezné rafky na osobni automobily do širky pneumatíky 225 mm (225/55 R18).

Material: ocel, hliník, PP

(polypropylen)

CelkovaVyška

(bez ulozné misky): ca. 1 m

Hmotnost (bez priślušensv): ca. 2,65 kg

Maximánlí zafiženi: 100 kg

Maximánlí zatiženi na talir: 25 kg

Příslušenstvī

Ochranny obal na pneumatiky 11

Se zapinánim na suchy zip

Znacky na pneumatiky 12

K disposzici ve 4 ruznych barvach.

Oznaceni: levá prědní, pravá prědní, levá zadni, pravá zadni

Měříč flaku vzduchu 10

Pro snadné měrění tlaku vzduchu.

Rozsah měřeni: 0,7 - 3,5 bar /

$$ 1 0 - 5 0 \mathrm {p s i} $$

Měříč hloubky vžorku 9

Rozsaḥ měrění: 0 - 20 mm, s označením zákonem stanovené minimálné hloubky vžorku (1,6 mm) a doporučené hloubky vžorku zimnich pneumatik (4 mm).

Uvedené híbky profi lu sa možu odlišovat podla špecifik krajiny. Informujte sa preto o predpisoch vo vasej krajine

BezpečnostníPokyny

Stojan na rafky nenaklapeje!

VYSTRAHA! RIZIKO ZRANENI! OSOB! NEBEZPECI PREVRACENI!

Stojan na rafky postavte pouze na vodorovny, rovny a pevny podklad (napr. na betonovou podlahu). Instalačni plocha nesmi byt šikmá, protoze jinak by stojan nebl stabilni (zkontrolujte pomoci vodováhy!).
Stojan na rafky se nesmi používat k jiným učelum, protoze by hrozilo nebezpeci urazu.

Kvuli riziku preklopeni lze stojan premist'ovat na jiné misto pouze bez zateze (rafky + pneumatiky).
Naklapeni stojanu je zakazano, protoze by5. pri nem mohlo dojit k urazu.
V pripadé poskození se stojan nesmi dale použivat kvúli nebezpečí urazu.
Obsluhujte stojan vždy oběma rukama.

Ukladeje rafky na
stojan kvuli nebezpeci
převrženi POUZE

Pravidelné kontrlujte stojan na pneumatiky na poskozeni a opotbrebeni a nepoužívejte jej dale v pripadě závady.
Nepouziveje stojan na pneumatiky k zadnym jinym ucelum (napr. jako zebrik nebo bezpecnostni ram).
Stojan na pneumatiky udržujte mimo dosah deti.
Neprebrote maximálni pripustné zatízení stojanu na pneumatíky(viz technické udaje).

Montáž

Ped ulozenim kol zvolte konené stanovist, kde bude stojan na pneumatiky stav.

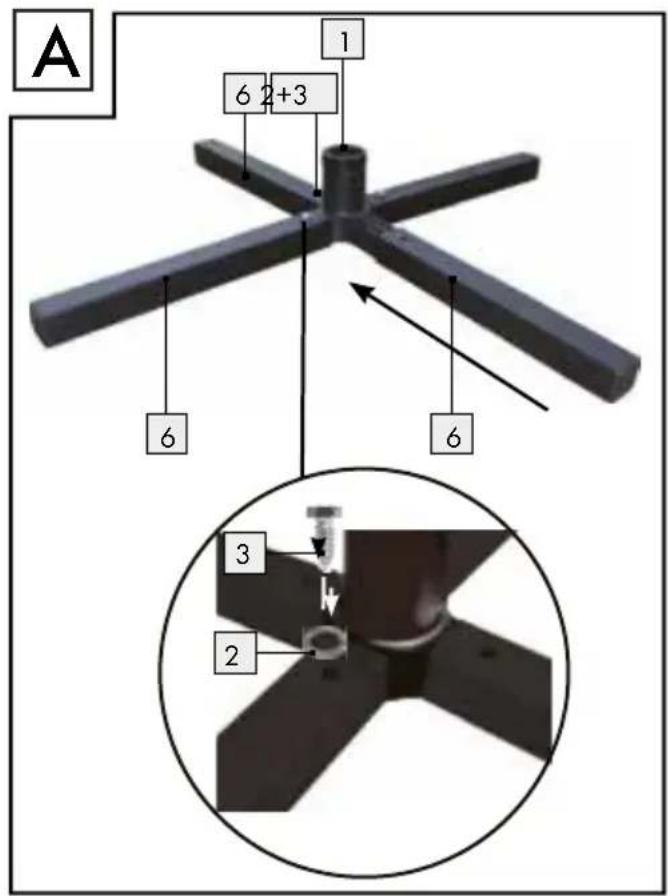

1. Nejprve spoje dohromady križ základny 1 a jeho nastavce 6 (pokud je to nutné, muze vam s tím pomoci gumové kladivo). Upevněte je s pomoci dodanjch pérovych podložek 2 a sroubú 3 (viz obr. A).

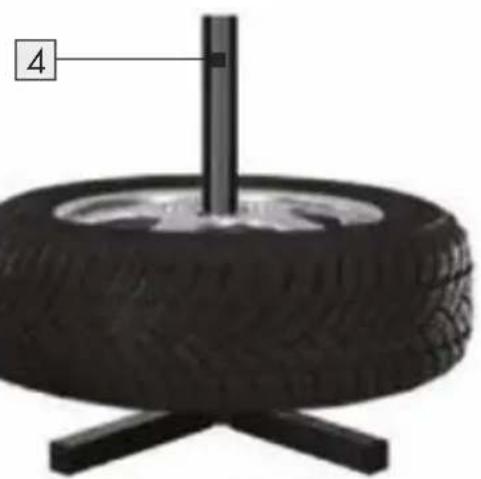

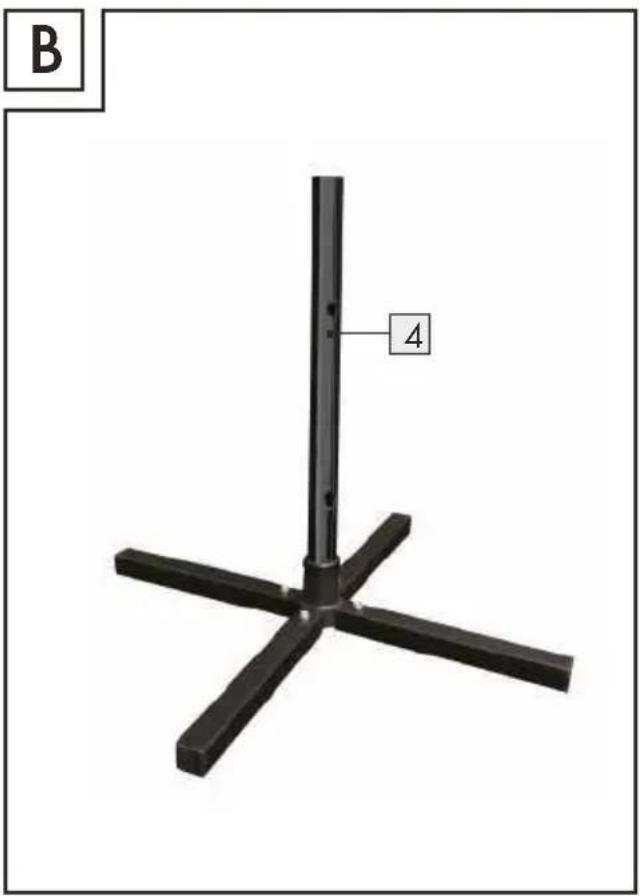

2. Vložte dolnićast stredové trubky (bez zátky) 4 do križe základny 1 (viz obr. B).

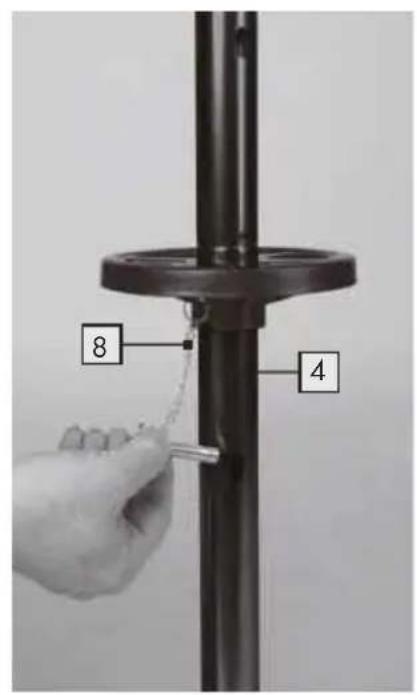

3. Posunte talir 7 nad stredni delku trabky. Zastrte kolik 8 skrz nejspodneji si otvor a upevnete talir 7 (viz obr. C).

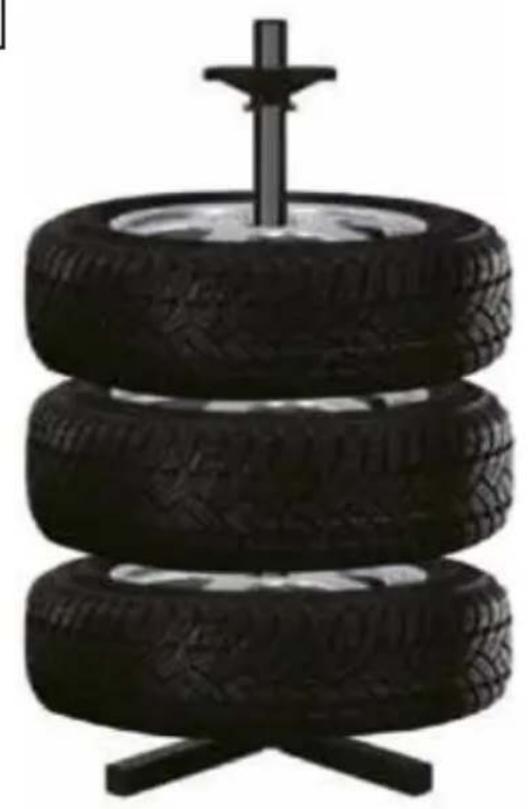

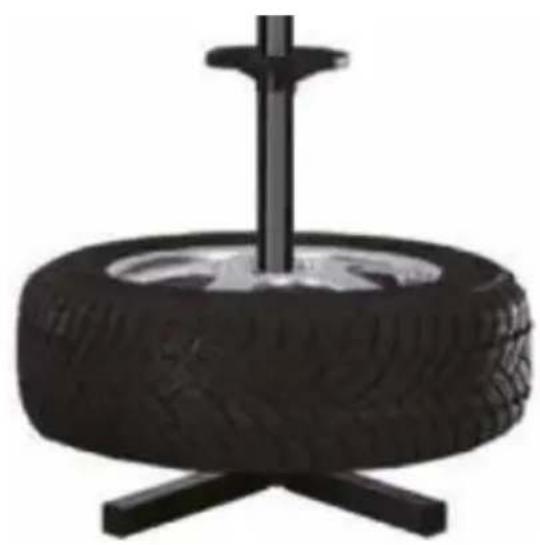

4. Vložte pneumatiku s diskem (viz obr. D). Postupujte stejne pro dalí pneumatiku (viz obr. E & F).

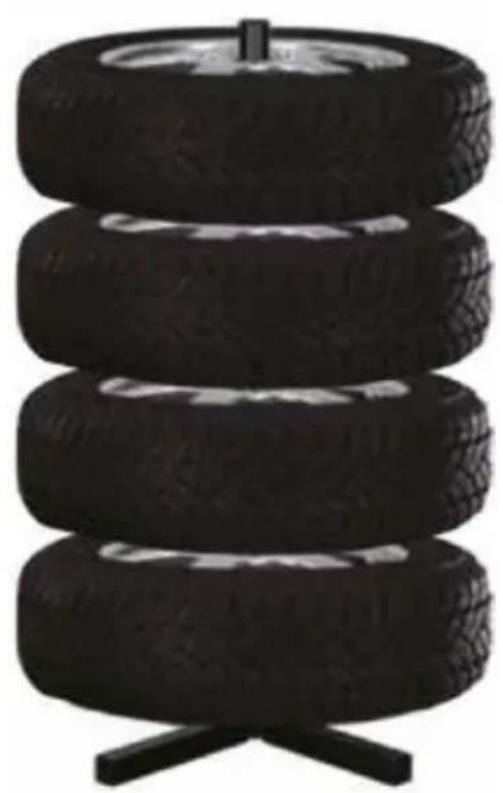

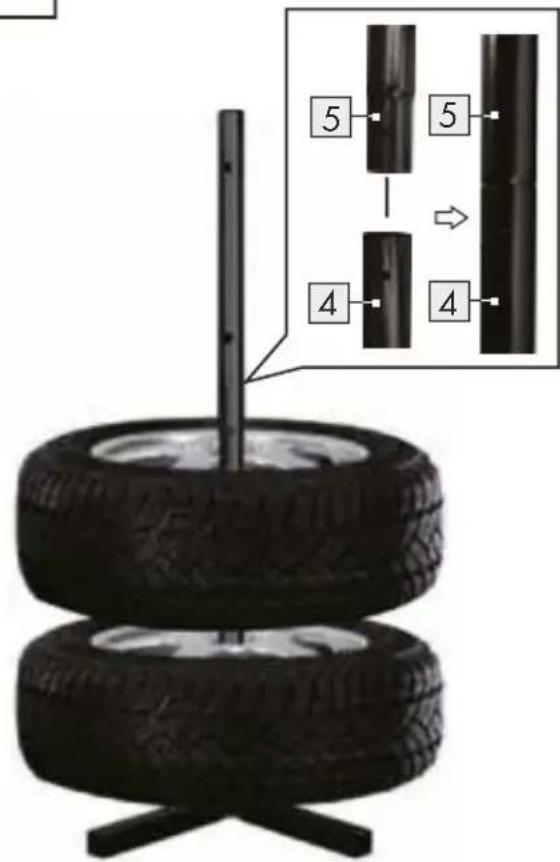

Nyní vložte horní cást středové trubky (se zátkou) 5 (viz obr. F). Postupujte stejně jak je popsánohahoře, až jsou všechny 4 pneumatíky správně uloženy (viz obr. G).

- Pokyny k používány príslušenství

jednoducha pomucka pro označovani. Měřic tlaku vzduchu 10 slouží Jen pro orientacni kontrolu. V pripadé potřeby zajed'te knejblizsī Čerpací stanici, kde zmeřite tlak presnéji.

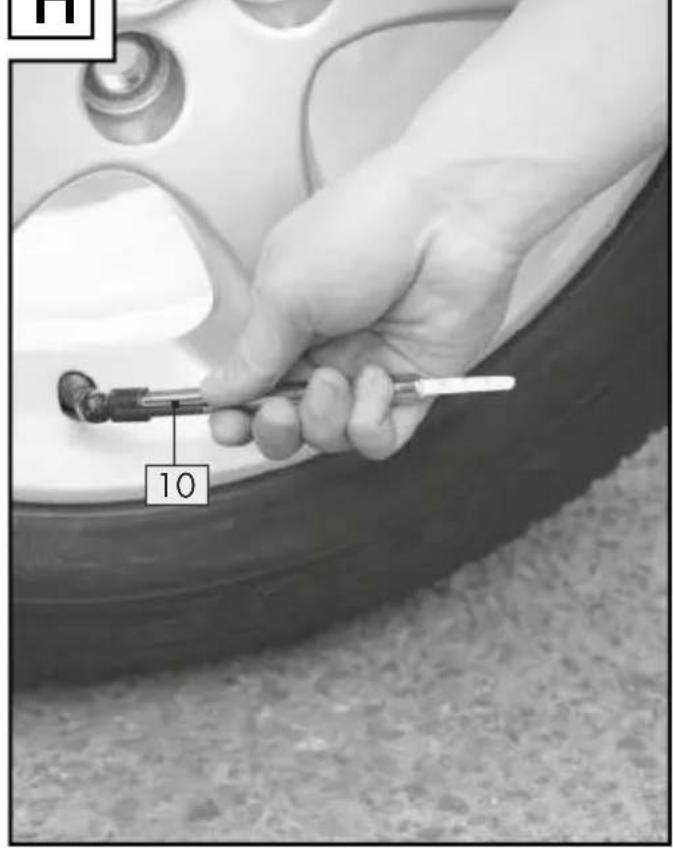

Použiti: Pred použitim zasunte měřitko měřice tlaku 10 upné dovnitr. Pak nasad'te měřic na ventilek a podle vysunuti měřitka odečte tlc k v požadovanych jegnotkach (viz obr. H). V

priapade prilis vysokého flaku lze postrannim
vystupkem měřice zatlačit ventilek dovnitř, a tím
vzduch upustit. Měřic hloubky vzorku 9 slouží
rovněž jen pro orientacné kontrolu. V pripadě potřeby si zajed'te do servisu.

Udrzbaape

Stojan na pneumatiky a stredni spojovac diL by mely byt pravideln kontrolovany na poskozeni a opotrebeni.
Na ciisteni pouzivejte vlhký hadr. Nepouzivejte zadné cisticí prostredky, Rozpoustedla ani spicaté predmety.

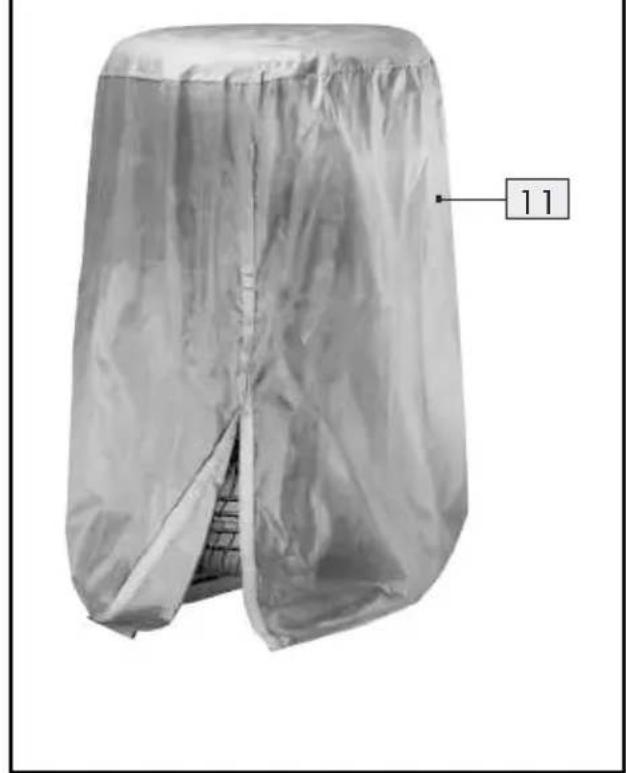

Ochranny obal na pneuma slouzi pro ulozeni pneumatik (viz obr. l).

Zlikvidování

Obal se skláda z ekologickych materialu, které muzete zlikvidovat prostřednictvim mistrich sberen recyklovatelnych materialu.

O moznostech likvidace vysloužilych zařizení se informujte u správy vaši obce nebo města.

Záruka

Vyrobek byl vyroben s nejvyší pečlivostí podle prísnych kvalitativních směrnica āpre dodesláním prosel vystupné kontrolou. V pripadé závad mate možnost uplatné zákonních práv vúči prodejci. Vase práva ze zákona nejsou omezena naší nizě uvedenou zárukou.

Na tento artikl plati 3 záruka od data zakoupení. Záručni lhúta začiná od data zakoupení. Uschovejte si dobře originálPokladní stvrzenky. Tuto stvrzenku budete potřebovat jako doklad o zakoupení.

Pokud se do 3 let od data zakoupeni tohoto výrobku vyskytne vada materialu nebo výrobní vada, výrobek Vám -dle našeho rozhodnutí - bezplatné opravíme nebo vyměníme. Tato záruka zaníká, jestlíze se výrobek poškodi, neodborné použil nebo neobdržel pravidelnou udřžbu.

Záruka platí na vady materialu a vyrobní vady.
Tato záruka se nevztahuje na díly vyrobku podléhajici opotřebení (napr. na baterie), dalna poskození krehkých, choulostivych dilu, napr. yypinačú, akumulatorù nebo dílù zhotovenych ze skla.

STOJAN NA PNEUMATIKY

Uvod

Blahoželáme Vám ku kúpe Vásho nového
vyrobku. Kúpou ste sa rozhodli pre vysoko
kvalitý produkt. Pred privým uvedením do
prevadzky sa oboznámte s vyrobkom. Za
tymto učelom si pozorne precitajte nasledujuci
námod na obsluhu a bezpečnostné poukny.
Vyrobok použivajte iba v sulade s popisom a v
uvedenych oblastiach používania. Tento námod
uschovajte na bezpečnom mieste. Ak vyrobok
odovzdáte d'alšej osobe, prilozte k nemu aj
vsetky podklady.

Stredny diel pataky
Perová podložka x 4
3 Skrutky x 4
4 Stredová rúrová Čast (bez zátky)
5 Koncová trubice (so zátkou)
6 Nastavce x 4
7 Tanier x 4
Integrovanékoliky×4
9 Merač hlbky profilu pneumatíky
10 Merač flaku
11 Ochranny obal na pneumatiky
[12] Pneumatiky-ćipy x 4, 4 rozne farby
13 Imbusovy k'uc

Technické udaje

Udrzba a starostlivost'
