AZ600 - Auto doplnky ULTIMATE SPEED - Bezplatný návod na obsluhu

Typ produktu	Stojan na skladovanie kolies a ráfkov
Značka	Ultimate Speed
Model	AZ600
Použitie	Skladovanie ráfkov s/bez pneumatík pre osobné vozidlá
Materiály	Oceľ, hliník, PP (polypropylén)
Celková výška (bez podnosu)	Približne 1 m
Hmotnosť (bez príslušenstva)	Približne 2,65 kg
Maximálne celkové zaťaženie	100 kg
Maximálne zaťaženie na disk	25 kg
Kompatibilita ráfkov	Ráfiky do 18 palcov (približne 46 cm)
Kompatibilita šírky pneumatiky	Do 225 mm (225/55 R18)
Obsah príslušenstva	Ochranný poťah so zipsom, 4 identifikačné štítky (4 farby), manometer na kontrolu tlaku (0,7-3,5 bar / 10-50 psi), merač hĺbky dezénu (0-20 mm), imbusový kľúč
Údržba a čistenie	Čistiť vlhkou handričkou; nepoužívať čistiace prostriedky, rozpúšťadlá ani ostré predmety
Bezpečnostné pokyny	Používať na vodorovnom, rovnom a pevnom povrchu; nepremiestňovať zaťažený; neprekračovať max. zaťaženie; pravidelne kontrolovať stav; udržiavať deti v dostatočnej vzdialenosti
Záruka	3 roky od dátumu nákupu, kryje materiálové a výrobné chyby, okrem opotrebiteľných dielov a poškodení spôsobených nesprávnym používaním
Neprofesionálne použitie	Určené výhradne na domáce použitie

Často kladené otázky - AZ600 ULTIMATE SPEED

Aká je maximálna hmotnosť, ktorú unesie stojan AZ600?

Maximálne celkové zaťaženie je 100 kg, s maximálnym zaťažením 25 kg na disk. Tieto limity neprekračujte.

Ako namontovať stojan na skladovanie kolies?

Pripevnite kríž a predĺženia pomocou priložených skrutiek a podložiek. Vložte stredovú rúrku do kríža, potom umiestnite disk v požadovanej výške vložením kolíka. Naložte kolesá zdola nahor. Dokončite koncovým dielom rúrky.

Na aký typ povrchu treba stojan nainštalovať?

Stojan musí byť umiestnený iba na vodorovnom, rovnom a pevnom povrchu (napríklad betón). V prípade potreby skontrolujte vodováhou.

Ako používať manometer?

Pred použitím zasuňte mierku manometra na doraz. Umiestnite ju na ventil a odčítajte tlak na vysunutej mierke. Na zníženie tlaku stlačte ventil bočným zobáčikom manometra, aby mohol uniknúť vzduch.

Ako používať merač hĺbky dezénu?

Vložte mierku do drážky pneumatiky. Hĺbka sa zobrazí na stupnici. Červená zóna označuje minimálnu povolenú hĺbku (1,6 mm). Pre zimné pneumatiky sa odporúča hĺbka aspoň 4 mm.

Ako čistiť a udržiavať stojan?

Stojan čistite vlhkou handričkou. Nepoužívajte čistiace prostriedky, rozpúšťadlá ani ostré predmety. Pravidelne kontrolujte stav stojana a kríža, či nie sú poškodené alebo opotrebované.

Aká je záruka na produkt?

Tento produkt má záruku 3 roky odo dňa nákupu. Kryje materiálové a výrobné chyby, ale nie opotrebiteľné diely ani poškodenia spôsobené nesprávnym používaním. Uschovajte si pokladničný blok.

Môžem stojan použiť na iné účely (rebrík atď.)?

Nie, stojan je určený výhradne na skladovanie kolies. Nepoužívajte ho ako rebrík, ochrannú podperu ani na iné účely, pretože hrozí nebezpečenstvo poranenia.

Ako uložiť pneumatiky s ochranným poťahom?

Ochranný poťah pneumatík (ref. 11) sa umiestňuje na uskladnené pneumatiky. Má zips. Použite ho na ochranu pneumatík pred prachom a vlhkosťou počas skladovania.

Na čo slúžia farebné identifikačné štítky?

Štítky (ref. 12) sú dostupné v 4 rôznych farbách a umiestňujú sa na ventily. Pomáhajú identifikovať polohu každej pneumatiky (vľavo vpredu, vpravo vpredu, vľavo vzadu, vpravo vzadu) počas skladovania.

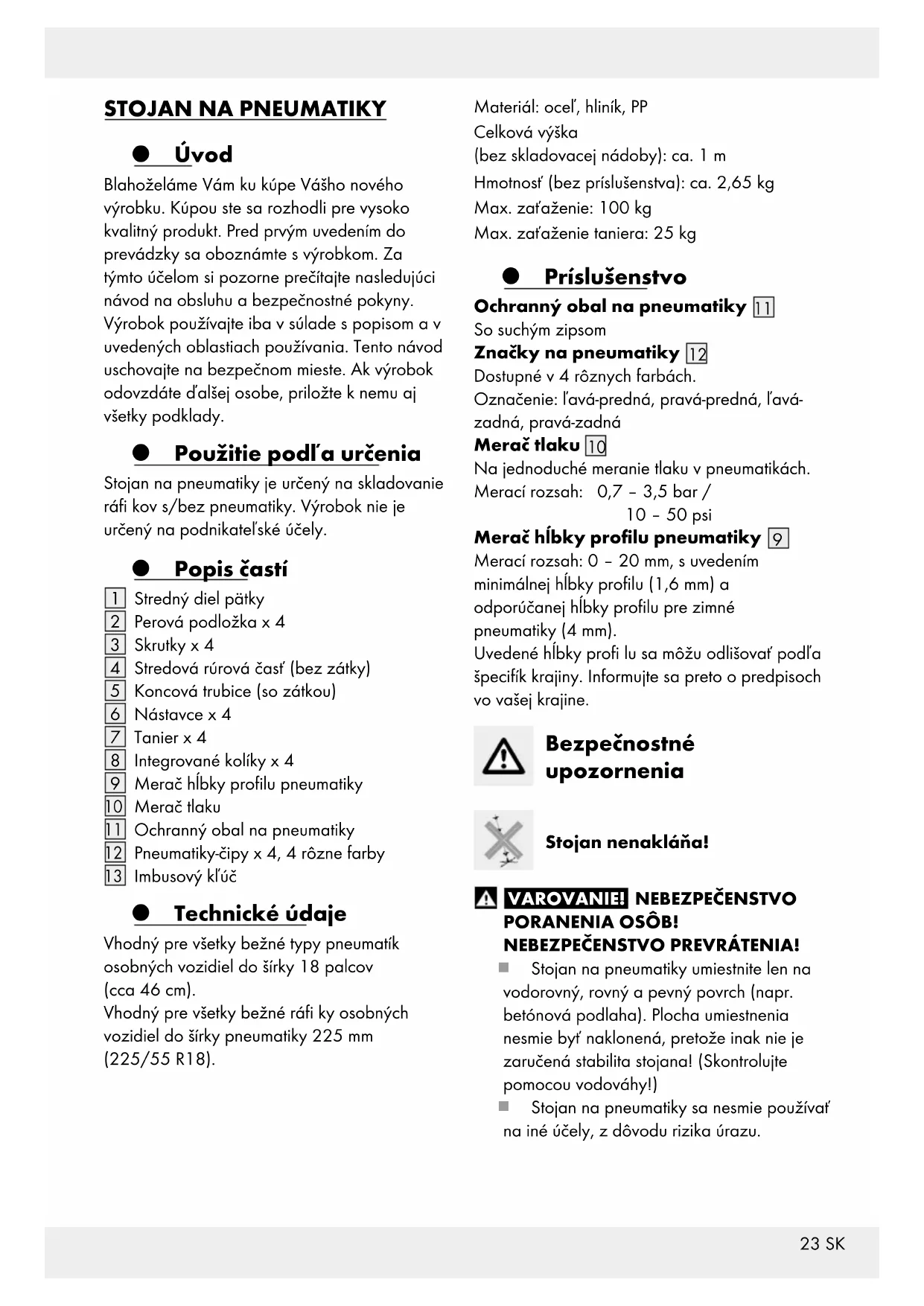

NÁVOD NA OBSLUHU AZ600 ULTIMATE SPEED

Použitie podl'α určenia

Stojan na pneumatiky je urceny na skladovanie rafi kov s/bez pneumatiky. Vyrobok nie je urceny na podnikatel'ske ucely.

Popis Častí

Vhodný pre větky bežné typy pneumatík osobních vozidiel do šírky 18 palcov (cca 46 cm).

Vhodny pre vsetky bezné rafi ky osobnych vozidiel do sirky pneumatiky 225 mm (225/55 R18).

Material: ocel, hlinik, PP

Celková výška

(bez skladovacej nádoby): ca. 1 m

Hmotnosf (bez prisluesensva): ca. 2,65 kg

Max.zafazenie:100kg

Max.zatazenie taniera: 25kg

Príslušensstvo

Ochranny obal na pneumatiky 11

So suchym zipsom

Znacky na pneumatiky 12

Dostupné v 4 roznych farbach.

Oznacenie: l'avá-predná, pravá-predná, l'avá-zadná, pravá-zadná

Merač flaku 10

Na jednoduché meranie tlaku v pneumatikach.

Meraci rozsah: 0,7 - 3,5 bar /

10-50 psi

Merač híbky profilu pneumatíky 9

Meraci rozsah: 0 - 20 mm, suvedenim minimalej hibky profilu (1,6 mm) a odporucanej hibky profilu pre zimné pneumatíky (4 mm).

Uvedene híbky profi lu sa možu odlišovat podla špecifik krajiny. Informujte sa preto o predpisoch vo vasej krajine.

Bezpečnostné upozornenia

Stojan nenaklana!

VAROVANIE! NEBEZPECENSTVOPORANENIA OSOBI!NEBEZPECENSTVO PREVRÁTENIA!

Stojan na pneumatiky umiestnite len na vodorovny, rovny a pevny povrch (napr. betonová podlaha). Plocha umiestnienia nesmie byf naklonená, pretoze inak nie je zarucena stabilita stojana! (Skontrolujte pomocou vodováhy!)
Stojan na pneumatiky sa nesmie používat na iné účely, z dovodu rizika urazu.

Premiestnenie stojana na iné miesto je z dovodu rizika prevratenia potrebné vykonávat' vždy bez zafăze (pneumatíky + rafi ky).
Naklañat stojan je zakázané, inak moze dojst' k urazu.
Pri poskodeni sa stojan nesmie viac pouzivaf, z dovodu rizika urazu.
Vozik stojan na pneumatiky obsluhujte vždy obidvomi rukami.

Zdovodu rizika
prevratenia sa vozik
stojan na pneumatiky

sa pvá pneumatika nakladá VžDY na
najnižsie položené miesto, inak hrozi uraz.

Stojan na pneumatiky pravidne kontrolujte na poskodenia, aka aj opotrebovanie a v pripe de jeho poskodenia ho d'alej nepouživajte.
Stojan na pneumatiky nepoužívajte na ziadne iné účely (napr. ako rebrík alebo bezpečnostné podstavec).
Stojan na pneumatiky skladujte mimo dosahu deti.
Neprekracujte maximalne priustné zaženie stojana na pneumatíky (pozrite technické udaje).

Montáz

Pred ulozenim kolies vyberte prosim defi nitivne miesto, kde bude stojan na pneumatiky stav.

1. Najprv zmontujte stredny diel patky 1 a nastavce 6 (v pripe de potreby si mozte pomocf gumenym kladivom). Upevnite dodanymi perovymi podlozkami 2 a skrutkami 3 (pozri obr. A).
2. Vložte stredovú rúrovú Čast (bez zátky) 4 do stredného dielu patky 1 (pozri obr. B).

3. Nasunte tanier 7 cez stredn'dlzku trubky. Prestrte kolik 8 cez najspodnejsi otvor a upevnite tanier 7 (pozrite obr.C).

4. Nasad'te disk s pneumatikou (pozri obr. D). Rovnako postupujte pri nasledujucom kolese s pneumatikou (pozri obr. E & F).

5. Teraz uložte na miesto koncovu trabicu (so zatkou) [5] (pozri obr. F). Pokracujte podla vyssie uvedeného popisu, pokym nebudu vsetky 4 kolesá správné uložné (pozri obr. G).

- Pokyny na použitie príslušenstva

Znacky na pneumatik 12 sa umiestnju na ventily,ako Jednoduchy sposob označovania pri skladovani pneumatik. Merač tlaku 10 sluzi na orientacnu kontrlu. V pripeade potreby sa odvezte na njblizsiu cerpaciu stanicu a presne prekontrolujte tlak.

Použitie: Meraciu tč merača tlaku 10 pred použitim uplne zasunte. Potom nasad'te na ventil a na vysunotom meradle odčitajte tlak v požadovanych Jednotkach (pozri obr. H). Ak je tlak prilis vysoký, bočnými vystupkami merača tlaku je možné ventil zatlacit, a tym uvol'niţ vzduch. Merač híbky profi lu pneumatíky 9 slúži na orientacnu kontrolu. V pripade potreby zájdite do servisu.

Stojan na pneumatiku a stredny diel patky 1 by ste mali pravidne kontrolovat na poskodenie alebo opotrebovanie.
Na cistenie pouzite vlhkú handricku. Nepoužívajte ziadne cistiace prostriedky, riedidlá alebo ostre predmety.
Ochranná prikrývka pneumslúzi na uskladnenie pneumatík (pozrite obr. l).

Likvidácia

Obal pozostáva z ekologickych materialov, ktoré moźete odovzdat na miestnych recyklačnych zberních miestach.

O możnostiach likvidácie opotrebovaného výrobku sa moźete informovat na Vasej obecnej alebo mestskej správe.

Záruka

Tento vyrobok bol dokladne vyrobeny podla'a prisnych akostnych smernic a pred dodanim svedomito testovany. V pripade nedostatkov tohto vyrobku Vam prinalezia zakonne prava voci predajcovi produktu. Tieto zakonne prava nie su nasou nižsie uvedenou zarukou obmedzené.

Na tento produkt poskytujeme 3-rocnu zaruku od datumu nakupu. Zaručná doba začina plynú't datumom kupy. Starostlivo si prosim uschovajte originányPokladničné listok. Tento doklad je potrebné akodatekaz o kupe.

Ak sa v rámci 3 rokov od datumu nákupu tohto vyrobku vyskytne chyba materíalu alebo vyrobná chyba, vyrobok Vám bezplatne opravime alebo vymeníme - podl’a nasho vyberu. Tato záruka zaníka, ak bol produkt poskodený, neodborne použivaný alebo neodborne udržiavaný.

Poskytnutie záruky sa vztahuje na chyby materialu a vyrobné chyby. Tato záruka sa nevztahuje na Časti produktu, ktoré su vystavené normálnemu opotrebovaniu, a preto ich je mozné považovat' za opotrebovatel'né diely (napr. batérié) alebo na poskodenia na Rozbitn'ych dieloch, napr. na spinači, akumulátorovych batériach alebo Častiach, ktoré su zhotovené zo skla.

OWIM GmbH & Co. KG

Stiftsbergstraße 1

DE-74167 Neckarsulm

GERMANY

Model No.: HG05072

Version: 05/2019
