GEBRUIKSAANWIJZING FHL 900 F5 FLORABEST

Vertaling van de originele gebruiksaanwijzing

ES

CORTASETOS CON MANGO LARGO

Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

CZ

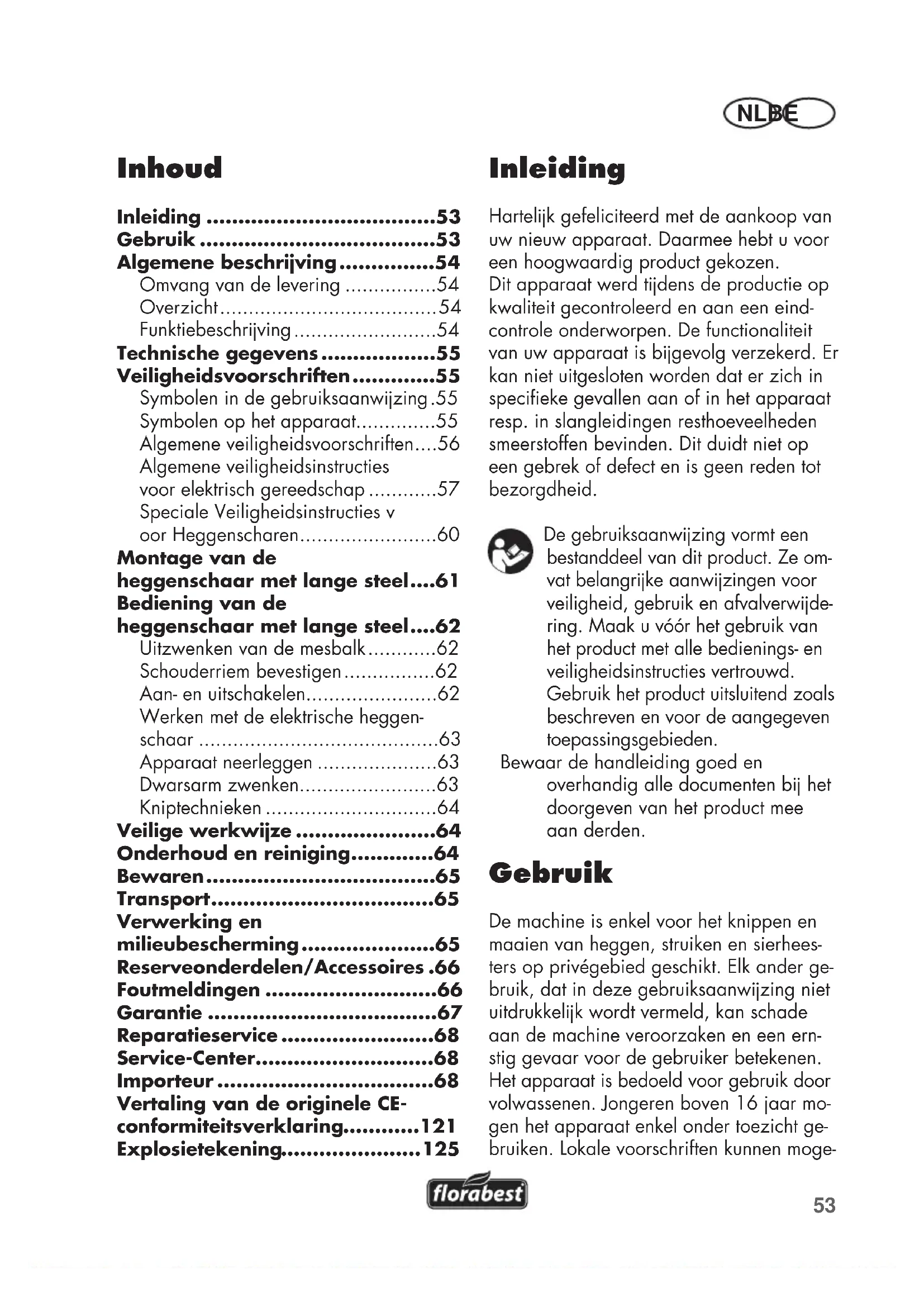

Algemene beschrijving......54

Omvang van de levering .....54

Overzicht....54

Funktiebeschrijving 54

Veiligheidsvoorschriften......55

Symbolen in de gebruiksaanwijzing .55

Symbolen op het apparaat......55

Algemene veiligheidsvoorschriften....56

Algemene veiligheidsinstructies voor elektrisch gereedschap ....57

Speciale Veiligheidsinstructies v oor Heggenscharen....60

Montage van de

heggenschaar met lange steel....61

Bediening van de

heggenschaar met lange steel....62

Uitzwenken van de mesbalk......62

Schouderriem bevestigen......62

Aan- en uitschakelen....62

Werken met de elektrische heggen- schaar ....63

Apparaat neerleggen 63

Dwarsarm zwenken....63

Kniptechnieken 64

Veilige werkwijze 64

Onderhoud en reiniging......64

Bewaren......65

Transport......65

Verwerking en

milieubescherming......65

Reserveonderdelen/Accessoires .66

Foutmeldingen 66

Garantie 67

Reparatieservice 68

Vertaling van de originele CE-conformiteitsverklaring......121

Explosietekening......125

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuw apparaat. Daarmee hebt u voor een hoogwaardig product gekozen.

Dit apparaat werd tijdens de productie op kwaliteit gecontroleerd en aan een eind-controle onderworpen. De functionaliteit van uw apparaat is bijgevolg verzekerd. Er kan niet uitgesloten worden dat er zich in specifieke gevallen aan of in het apparaat resp. in slangleidingen resthoeveelheden smeerstoffen bevinden. Dit duidt niet op een gebrek of defect en is geen reden tot bezorgdheid.

De gebruiksaanwijzing vormt een bestanddeel van dit product. Ze omvat belangrijke aanwijzingen voor veiligheid, gebruik en afvalverwijdering. Maak u vóór het gebruik van het product met alle bedienings- en veiligheidsinstructies vertrouwd. Gebruik het product uitsluitend zoals beschreven en voor de aangegeven toepassingsgebieden.

Bewaar de handleiding goed en overhandig alle documenten bij het doorgeven van het product mee aan derden.

Gebruik

De machine is enkel voor het knippen en maaien van heggen, struiken en sierheesters op privégebied geschikt. Elk ander gebruik, dat in deze gebruiksaanwijzing niet uitdrukkelijk wordt vermeld, kan schade aan de machine veroorzaken en een ernstig gevaar voor de gebruiker betekenen. Het apparaat is bedoeld voor gebruik door volwassenen. Jongeren boven 16 jaar mogen het apparaat enkel onder toezicht gebruiken. Lokale voorschriften kunnen moge-

NLBE

lijk een leeftijdsbeperking voor gebruikers vastleggen. Gebruik de heggenschaar niet als het regent of als de heg nat is.

De gebruiker is voor ongevallen of schade aan derden aansprakelijk.

De producent is niet verantwoordelijk voor beschadigingen, die door onrechtmatig gebruik of verkeerde bediening worden veroorzaakt.

Gebruik de machine niet als het mes stomp is. Stark versiete mesbalk kann schade aan de machine veroorzaken. Mesbalk regelmatig laten slijpen.

Algemene beschrijving

De afbeeldingen kunt u vinden op de voorste uitklappagina.

Omvang van de levering

• Heggenschaar met lange steel (driedelig)
• Maaibescherming
• Schouderriem
• Ronde handgreep
• Veiligheidsbril
• Montagemateriaal
• Gebruiksaanwijzing

Overzicht

1 Veiligheidsmesbalk

2 Drijfwerkkast

3 Beveiligingshefboom

4 Vergrendelbare hefboom

5 Handgreep voor de verstelling van de mesbalk

6 voorste buisschacht

7 Beveiligingsknop, voorste dwarsarm

8 Draaister, voorste dwarsarm

9 middelste buisschacht

10 Beveiligingsknop, verlengbuis

11 Draaister, verlengbuis

12 Buisschacht aan behuizing van apparaat

13 Ronde handgreep

14 Beveiligingsschuif

15 Veiligheidsschakelaar

16 Aan-/uitschakelaar (niet zichtbaar)

17 Voedingskabel

18 Trekontlasting

19 Schouderriem

20 Oog voor schouderriem

25 Onderlegring, draaister ronde handgreep

26 Draaister, ronde handgreep

Funktiebeschrijving

De elektrische heggenschaar bezit een elektrische motor als aandrijving. Het toestel is voor de veiligheid dubbel geïsoleerd en hoeft geen aarding.

De heggenschaar beschikt over een dubbelzijdige mesbalk met veiligheidsmessen. Bij het snijden bewegen de messen lineair heen en weer.

Om de gebruiker te beschermen, kan het apparaat alleen worden ingeschakeld als de veiligheidsschakelaar wordt ingedrukt. De handbescherming beschermt ook tegen takken en twijgen.

De funkcie van de bedieningselementen leest u in de volgende beschrijvingen.

Technische gegevens

Heggenschaar met lange steel..FHL 900 F5

netspanning ..... 230-240 V\~, 50 Hz

prestatievermogen......900 W

gewaarborgd....99 dB(A)

vibratie ( a_h )

aan het handvat....2,083 m/s ^2

aan het ronde handgreep .....3,132 m/s²

K = 1,5 ~m / s^2

Geluids- en vibratiewaarden werden volgens de in de conformiteitverklaring genoemde normen en bepalingen vastgesteld.

De aangegeven trillingemissiewaarde werd volgens een genormaliseerd testme- thode gemeten en kan ter vergelijking van een stuk elektrisch gereedschap met een ander gebruikt worden.

De aangegeven trillingemissiewaarde kan ook voor een inleidende inschatting van de blootstelling benut worden.

Waarschuwing:

Afhankelijk van de manier, waarop het elektrische gereedschap gebruikt wordt, kan de trilingemissiewaarde tijdens het effectieve gebruik van het elektrische gereedschap van de aangegeven waarde verschillen.

De noodzaak bestaat, veiligheidsmaatregelen ter bescherming van de operator vast te leggen, die op een inschatting van de bloot- stelling in de effectieve gebruiksomstandig- heden gebaseerd zijn (hierbij moet er met alle aandelen van de bedrijfscyclus reke- ning gehouden worden, zo bijvoorbeeld met tijden, tijdens dewelke het elektrische gereedschap uitgeschakeld is, en tijden, tijdens dewelke het weliswaar ingeschakeld is, maar zonder belasting functioneert).

Veiligheidsvoorschriften

Dit gedeelte beschrijft de wezenlijke veiligheidsvoorschriften, die bij het werken met de elektrische heggenschaar moeten worden nageleefd.

Symbolen in de gebruiksaanwijzing

Gevaarsymbool met informatie over de preventie van personen- of zaakschade.

Waarschuwingsbord met informatie voor het voorkomen van letsels door elektrische schok.

Gebodsteken met informatie over de preventie van schade.

Trek de stekker uit het stopcontact voordat u aan het apparaat werkt.

Aanduidingsteken met informatie over hoe u het apparaat beter kunt gebruiken.

Symbolen op het apparaat

Let op!

NLBE

Lees alvorens het apparaat te gebruï ken aandachtig de gebruiksaanwijzing door.

Draag een persoonlijke veiligheidsuitrusting. Draag vooral een veiligheidsbril of beter nog een veiligheidsmasker, bescherming voor de oren, veiligheidshelm.

Draag tegen snijdwonden beschermende handschoenen.

Draag snijvaste veiligheidslaarzen met anti-slip-zolen.

Omstaande personen mogen niet in de gevarenzone komen.

Gebruik de heggenschaar niet als het regent of als de heg nat is.

Levensgevaar door elektrische schok! Neem minstens een afstand van 10 m tot bovengrondse elektriciteitsleidingen in acht.

Opgelet! Neervallende voorwerpen. In het bijzonder bij het snoeien boven ooghoogte.

Opgelet! Gevaar voor verwondingen door in werking zijnde messen.

Opgelet ! Heet oppervlak.Er be- staat gevaar voor brandwonden.

Trek onmiddellijk de stekker uit het stopcontact als de stroomkabel beschadigd of doorgeknipt werd of verward raakte en als de machine ook voor korte duur onbewaakt achtergelaten wordt.

Aanduiding van het geluidsvolume LWA in dB.

Machines horen niet bij huishoudelijk afval thuis.

Algemene veiligheidsvoorschriften

Maakt u zich eerst met alle bedie- ningsonderdelen vertrouwd, alvorens u met het apparaat begint te werken. Oefen het hanteren en werken met het apparaat en laat een vakman of een frequent gebruiker u functie, werkingswijze en werktechnieken uitleggen. Verzekert u zich ervan, dat u het apparaat in geval van nood on- middellijk kan uitschakelen. Onvak- kundig gebruik van het apparaat kan ernstige verwondingen veroorzaken.

Indien er zich tijdens de werking een ongeval of een storing voordoet, dient het apparaat onmiddellijk uitgeschakeld en dient de netstekker uitgetrokken te worden. Verzorg verwondingen oordeelkundig of raadpleeg een arts. Lees om storingen te verhelpen het hoofdstuk "Foutopsporing" of contacteer ons servicecenter.

Algemene veiligheidsinstructies voor elektrisch gereedschap

RESTRISICO'S

Ook als u dit elektrische gereedschap zoals voorgeschreven bedient, blijven er altijd restrisico's bestaan. Volgende gevaren kunnen zich in verband met de construc-

tiewijze en uitvoering van dit elektrische gereedschap voordoen:

a) Snijdwonden
b) Gehoorschade indien er geen geschikte gehoorbescherming gedragen wordt.
c) Schade aan de gezondheid, die van hand-/armtrillingen het gevolg zijn indien het apparaat gedurende een langere periode gebruikt wordt of niet zoals reglementair voorgeschreven beheerd en onderhouden wordt.

Algemene veiligheidsinstructies voor elektrisch gereedschap

WAARSCHUWING! Lees alle veiligheidsinstructies en aanwijzingen. Verzuim bij de naleving van de veiligheidsinstructies en aanwijzingen kan een elektrische schok, brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsinstructies en aanwijzing voor de toekomst.

Het in de veiligheidsinstructies gebruikte begrip „Elektrisch gereedschap“ heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) en op elektrisch gereedschap met batterijvoeding (zonder netsnoer).

Veiligheid op de werkplaats:

• Houd uw werkterrein netjes en goed verlicht. Wanorde of onver- lichte werkterreinen kunnen tot onge- vallen leiden.
• Werk met het elektrische gereedschap niet in een explosieve omgeving, waarin er zich

brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap produceert vonken, die het stof of de dampen kunnen doen ontsteken.

- Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap op een veilige afstand. Bij afleiding kunt u de controle over het apparaat verliezen.

Elektrische veiligheid:

Opgepast: zo vermijdt u ongevallen en verwondingen door een elektrische schok:

• De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele manier veranderd worden. Gebruik geen adapterstekkers samen met elektrisch gereedschap met randaarde. Ongewijzigde stekkers en passende stopcontacten verlagen het risico op een elektrische schok.
• Vermijd lichamelijk contact met geaarde oppervlakken zoals van buizen, verwarmingsinstallaties, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok als uw lichaam geaard is.
• Houd het elektrische gereedschap op een veilige afstand van regen of nattigheid. Het binnendringen van water in elektrisch gereedschap verhoogt het risico op een elektrische schok.
• Gebruik de kabel niet voor een verkeerd doeleinde om

het elektrische gereedschap te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel op een veilige afstand van hitte, olie, scherpe kanten of bewegende apparaatonderdelen. Beschadigde of verstrikt geraakte kabels verhogen het risico op een elektrische schok.

• Als u met het elektrische gereedschap in de open lucht werkt, gebruikt u enkel verlengsnoeren, die ook voor buiten geschikt zijn. Het gebruik van een voor buiten geschikt verlengsnoer verlaagt het risico op een elektrische schok.
• Indien de werking van het elektrische gereedschap in een vochtige omgeving niet ver-mijdbaar is, maakt u gebruik van een aardlekschakelaar. Het gebruik van een aardlekschakelaar verlaagt het risico op een elektrische schok.
• Sluit het apparaat, als het mogelijk is, enkel aan op een lekstroom-schakelaar met een afslagstroom van maximaal 30 mA.
• Als het netsnoer van dit apparaat beschadigd wordt, moet het door de fabrikant of door zijn klantenserviceafdeling of door een gelijkwaardig gekwalificeerde persoon vervangen worden om gevaren te vermijden.

Veiligheid van personen:

Opgepast: zo vermijdt u ongevallen en verwondingen:

- Wees aandacht, let erop wat u doet en ga met verstand

aan het werk met het elektrische gereedschap. Gebruik het elektrische gereedschap niet wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen staat. Eén moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.

• Draag een persoonlijke beschermingsuitrusting en altijd een beschermbril. Het dragen van een persoonlijke beschermingsuitrusting, zoals slipvrije veiligheidsschoenen, beschermende helm of gehoorbescherming, verlaagt het risico op verwondingen.
• Vermijd een onopzettelijke ingebruikname. Vergewis u dat het elektrische gereedschap uitgeschakeld is voordat u ze op de stroomvoorziening aansluit, oprapt of draagt.

Indien u bij het dragen van het elektrische gereedschap uw vinger op de schakelaar houdt of het apparaat ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

• Verwijder het instellingsgereedschap of schroefsleutels voordat u het elektrische gereedschap inschakelt. Gereedschap of een sleutel, die zich in een draaiend apparaatonderdeel bevindt, kan tot verwondingen leiden.
• Vermijd een abnormale li- chaamshouding. Zorg voor een veilige stand en houd te allen tijde het evenwicht. Daardoor kunt u het elektrische gereedschap in onver- wachte situaties beter controleren.
• Draag geschikte kledij. Draag geen wijde kleding of sieraden.

Houd haar, kledij en hand- schoenen op een veilige afstand van bewegende onderdelen. Los- zittende kledij, sieraden of lang haar kunnen door bewegende onderdelen vastgegrepen worden.

- Houd het apparaat alleen vast aan de geïsoleerde grijpvlakken, want het mes kan in contact komen met verborgen elektrische leidingen of met het eigen netsnoer. Wanneer het mes in contact komt met een leiding die onder spanning staat, kan dit de metalen onderdelen van het apparaat onder spanning zetten en leiden tot elektrocutie.

Gebruik en behandeling van het elektrische gereedschap:

- Overbelast het apparaat niet. Gebruik voor uw werk het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger in het aangegeven vermogensgebied.

- Gebruik geen elektrisch gereedschap, waarvan de schakelaar defect is. Elektrisch gereedschap, dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet gerepareerd worden.

- Trek de stekker uit het stopcontact voordat u apparaatinstellingen doorvoert, toebehoren wisselt of het apparaat weglegt. Deze voorzorgsmaatregel voorkomt een onopzettelijke start van het elektrische gereedschap.

- Bewaar het ongebruikte elektrische gereedschap buiten het bereik van kinderen. Laat personen, die met het apparaat niet

vertrouwd zijn of deze aanwijzingen niet gelezen hebben, het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren personen gebruikt wordt.

- Onderhoud het elektrische gereedschap met zorg. Controleer, of beweegbare onderdelen foutloos functioneren en niet klemmen, of er onderdelen gebroken of zodanig beschadigd zijn, dat de werking van het elektrische gereedschap in negatieve zin beïnvloed wordt. Laat beschadigde onderdelen vóór het gebruik van het apparaat repareren. Tal van ongevallen zijn aan slecht onderhouden elektrisch gereedschap te wijten.

- Houd snoeigereedschap scherp en netjes. Zorgvuldig onderhouden snoeigereedschap met scherpe snoeikanten gaat minder klemmen en is gemakkelijker te bedienen.

- Gebruik het elektrische gereedschap, toebehoren, inzetgereedschap, enz. in overeenstemming met deze aanwijzingen. Neem daarbij de arbeidsomstandigheden en de uit te voeren werkzaamheid in acht. Het gebruik van het elektrische gereedschap voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

- Doorzoek de haag vóór het werk naar verborgen objecten, bijvoorbeeld draad etc.

- Controleer het apparaat telkens vóór gebruik op duidelijk vast te stellen tekortkomingen zoals losse, versleten of beschadigde onderdelen. Controleer of het apparaat, nadat het op de grond gevallen is, significante beschadigingen of defecten vertoont.

Service:

- Laat uw elektrisch gereedschap uitsluitend door gekwalificeerd, vakkundig geschoold personeel en uitsluitend met originele reserveonderdelen repareren.

Daardoor wordt gewaarborgd dat de veiligheid van het elektrische gereedschap gehandhaafd blijft.

Speciale Veiligheidsinstructies voor Heggenscharen

Voorbereiding

- DEZE HEGGENSCHAAR KAN ERN-STIGE LETSELS VEROORZAKEN! Lees zorgvuldig de instructies voor het correct hanteren, voorbereiden, onderhouden, starten en instellen van de heggenschaar. Maak u vertrouwd met alle bedieningselementen en met het correct gebruik van de heggenschaar.

- Opgelet voor bovengrondse elektrische leidingen.

- Het gebruik van de heggenschaar moet worden vermeden als er zich personen, vooral kinderen, in de buurt bevinden.

- Als de heggenschaar een vreemd voorwerp raakt, tijdens bedrijf steeds meer geluid maakt of ongebruikelijk sterk begint te trillen, zet dan de motor uit en laat de heggenschaar tot stilstand komen. Haal de stekker uit het stopcontact en neem de volgende maatregelen:

- controleer de heggenschaar op schade;

- controleer de heggenschaar op losse onderdelen en zet alle losse onderdelen vast;

- vervang beschadigde onderdelen door gelijkwaardige onderdelen of laat de heggenschaar repareren.

Bedrijf

- Schakel de heggenschaar uit en haal de stekker uit het stopcontact voordat u:

- het apparaat reinigt of een blokke- ring verwijdert;

- controle-, onderhouds- of andere werkzaamheden aan de heggen-schaar uitvoert;

- de positie van het mes instelt;

- de heggenschaar zonder toezicht achterlaat.

- Zorg er altijd voor dat de heggenschaar correct in een van de beschreven bedrijfsstanden bevindt, voordat u de motor opstart.

- Gebruik de heggenschaar niet met een defect of sterk versleten mes.

- Om brandgevaar tegen te gaan, dient u erop te letten dat de motor vrij van vuil en gebladerte is.

- Zorg er altijd voor dat alle grepen en veiligheidsinrichtingen bij gebruik van de heggenschaar gemonteerd zijn. Probeer nooit om een onvolledige of onbevoegd omgebouwde heggenschaar te gebruiken.

- Gebruik altijd beide handen, wanneer de heggenschaar met twee grepen uitgerust is.

- Maak u vertrouwd met uw omgeving en let op mogelijke gevaren die u wegens het geluid van de heggenschaar niet kunt horen.

- Houd het snoer op een veilige afstand van het snoeibereik.

Tijdens het arbeidsproces kan het snoer in het struikgewas verborgen zijn en per vergissing doorgesneden worden.

- Houd alle lichaamsdelen op een veilige afstand van het snoeimes. Tracht niet, bij een draai-end mes snoeiafval te verwijderen of te snoeien materiaal vast

te houden. Verwijder ingeklemd snoeiafval enkel bij een uitgeschakeld apparaat.

Eén moment van onoplettendheid bij gebruikmaking van de heggenschaar kan tot ernstige verwondingen leiden.

- Laat nooit kinderen de heggenschaar gebruiken.

Onderhoud en opslag

• Wanneer u de heggenschaar voor onderhoud, inspectie of opslag wilt stilzetten, schakel dan de motor uit, haal de stekker uit het stopcontact en laat alle roterende delen tot stilstand gekomen. Laat de heggenschaar afkoelen voordat u onderhouds- of andere werken uitvoert.
• Draag de heggenschaar aan de handgreep bij een stilstaand mes. Bij transport of bewaring van de heggenschaar steeds de beschermende afdekking opzetten. Een zorgvuldige omgang met het apparaat vermindert het gevaar voor verwondingen door het mes.

Montage van de heggenschaar met lange steel

Trek alvorens u aan het apparaat gaat werken de stekker uit het stop-kontakt.

Gebruik enkel originele onderde- len.

De langsteel-heggenschaar kan optioneel met of zonder middelste buisschacht (B 9) worden gebruikt.

1. Pak het apparaat uit en kontro-leer of de inhoud volledig is.

De middelste buisschacht (B 9) monteren (optioneel):

1. Verwijder de afdekkap (23) van de middelste buisschacht (9). Schuif met een lichte draaibeweging de middelste buisschacht (9) op de buisschacht van de behuizing (12). De borgknop (10) klikt daarbij vast. Zet de beide buiselementen vast met behulp van de draaister (11). Schroef daartoe de moer af de schroefdraadstang van de draaister (11) en leg deze zijdelings in de opname van de buisschacht. Voer de schroefdraadstang van de draaister (11) door de buisschacht en schroef de draaister (11) vast met behulp van de moer.

Draaister (11) slechts hand- vast aandraaien! De uitoefe- ning van maximale handkracht beschadigt de buisschacht.

De voorste buisschacht (B 6) mon- teren:

1. Verwijder de afdekkap (23) van de voorste buisschacht (6). Draai de draaister (8) los. Schuif met een lichte draaibeweging de voorste buisschacht (6) op de middelste buisschacht (9) of op de buisschacht van de behuizing (12). De borgkop (7/10) vergrendelt zich daarbij. Fixeer de beide buiselementen met de draaister (8/11).

Draaister (8/11) slechts handvast aandraaien! De uit-oefening van maximale handkracht beschadigt de buisschacht.

1. Plaats de ronde greep (13) op de buisschacht op de behuizing van het apparaat (12). Klap de tegenhouder (24) van de ronde greep in en schroef hem samen met de onderlegring (25) met de draaister (26).

De ontmanteling vindt plaats in omgekeerde volgorde

Bediening van de heggenschaar met lange steel

Gebruik de machine niet zonder handbescherming. Draag tijdens het werken met de machine aangepaste kledij en werkhandschoenen. Kontroleer voor elk gebruik, of de machine goed funktioneert. De aan-/uit schakelaar en de veiligheidsschakelaar mogen niet worden vergrendeld. U moet na loslaten van de schakelaar de motor uitschakelen. Indien een schakelaar beschadigd is, mag de machine niet meer worden gebruikt. Let er op, dat de netspanning met het typelabel op de machine overeenstemt.

Let op geluidsoverlast en plaatselijke voorschriften. Het gebruik kan van het apparaat op bepaalde

dagen (bijvoorbeeld zon- en feest- dagen), op bepaalde uren van de dag (middagpauze, 's nachts) of in bijzondere gebieden (bijvoorbeeld kuuroorden, ziekenhuizen etc.) be- perkt of verboden zijn.

Uitzwenken van de mesbalk

1. Houd de veiligheidsmesbalk (A 1) aan de handgreep voor een verstelling van de mesbalk (5).

2. Ontgrendel de veiligheidshendel (3) en houd hem ingedrukt.

3. Maak de mesbalk (A1) los door tegelijkertijd op de vergrendel-hendel (4) te drukken.
4. Nu kunt u de veiligheidsmesbalk (A 1) uitzwenken. Gebruik de bedrijfsstanden en laat de vergrendelhendel (4) vastklikken. Er zijn 9 standen mogelijk.
5. Laat vervolgens de vergrendel- hendel (3) los en zorg ervoor dat hij terug in zijn beginpositie klikt.

Schouderriem bevestigen

Bevestig de karabijnhaak van de schouderriem (A 19) aan het draagoog (A 20) aan de buisschacht van het apparaat. Kies de riemlengte zodanig, dat de karabijnhaak van de schouderriem zich ongeveer ter hoogte van uw heup bevindt

Aan- en uitschakelen

Zorg dat u stevig staat en houd het apparaat met twee handen goed vast. Bewaar voldoende afstand tot uw eigen lichaam.

Let voor u het apparaat inschakelt op dat het niet in aanraking komt met andere voorwerpen.

1. Vorm uit het uiteinde van het verlengsnoer een lus en haak deze in de trekontlasting (18) aan het uiteinde van de behuizing van het apparaat vast.
2. Sluit de machine aan op de netspanning.
3. Om in te schakelen, houdt u de veiligheidsschakelaar (15) ingedrukt en drukt u gelijktijdig de schakelaar "Aan/vuit" (16) in. De heggenschaar werkt nu op volle kracht. Nu kunt u de veiligheidsschakelaar (15) opnieuw loslaten.
4. Als u de schakelaar "Aan/uit" (16) loslaat, schakelt het apparaat terug uit.

Werken met de elektrische heggenschaar

Let er op, dat u tijdens het snoeien geen voorwerpen zoals bv. draad-afrastering of plantenondersteuning raakt. Dit kan schade aan het mesblad veroorzaken.

• Draag tijdens het werken met de haagschaar de meegeleverde veiligheidsbril (A 22) om oogletsels te vermijden.
• Houd het apparaat altijd met beide handen goed vast en dit met één hand aan de achterste en met de andere hand aan de voorste handgreep (A 13). Duim en vingers moeten de hand-grepen vast omsluiten.
• Controleer de schouderband (A 19) op een aangename positie, waardoor het makkelijker voor u om te houden van de Heggenschaar.
• Schakel bij het blokkeren van de messen door harde voorwerpen de ma-

chine onmiddellijk uit, trek de stekker uit het stopkontakt en verwijder dan het voorwerp.

• Werk altijd van het stopcontact weg. Bepaal daarom uw werkrichting voordat u met de werkzaamheden begint. Let op dat de kabel niet binnen het werkgebied komt. Leg de kabel nooit over de heg waar het eenvoudig kan worden doorgesneden door de messen van de heggenschaar.
• Vermijdt overbelasting van de machine tijdens het werken.

Trek onmiddellijk de stekker uit het stopkontakt als de kabel beschadigd of doorgeknipt werd of verward raakte.

Apparaat neerleggen

• Leg het apparaat eerste met de motorbehuizing op de grond.
• De veiligheidsmesbalk ( A 1) moet drukvrij op de grond komen te liggen.
• Oefen in geen geval statische druk op de veiligheidsmesbalk (A 1) uit.

Dwarsarm zwenken

Opgelet!

fwerkkast ( A 2) wordt tijdens de werking heet. Er bestaat gevaar voor brandwonden. Raak de tandwielkast (A2) en het verbindingspunt met de voorste dwarsarm (A6) niet aan.

1. Haal de vergrendeling uit de ruststand door de beveiligingsschuif (14) voorwaarts te schuiven.

NLBE

1. Nu kunt u de buisschacht naar keuze 45° / 90° naar rechts of naar links draaien (zie schaal aan het apparaat).

Kniptechnieken

• Knip dikke takken eerst met een snoeischaar af.
• Het tweezijdig mesblad maakt het mogelijk in beide richtingen te knippen of met pendelbewegingen von de ene kant naar de andere.
• Bij vertikaal knippen de heggenschaar gelijkmatig voorwaarts bewegen of boogvormig op en neer.
• Bij horizontaal knippen de heggen- schaar sikkelvormig tot de rand van de heg bewegen, zodat afgeknipte takken naar beneden kunnen vallen.
• Om lange, rechte lijnen te behouden, wordt het spannen van een draad aanbevolen.

Heggen snoeien

Het wordt aangeraden om heggen in trapezevorm te knippen, om het kaal worden van de onderste takken te verhinderen. Dit beantwoordt aan de natuurlijke groei en laat de heg optimaal bloeien. Bij het snoeien worden alleen de nieuwe loten geknipt, zo wordt een dichte vertakking en een goede bescherming tegen inkijk gevormd.

1. knip eerst de zijkanten van een heg. Beweeg de heggenschaar in de groei-richting van onder naar boven. Als u van boven naar onder knipt, komen dunne takken naar buiten, waardoor er kale plekken of gaten ontstaan.
2. knip dan de bovenkant naar keuze recht, dakvormig of rond.
3. knip jonge planten reeds op de gewenste vorm. De hoofdloot moet

onbeschadigd blijven totdat de heg de gewenste hoogte bereikt heeft. Alle andere loten worden tot op de helft geknipt.

Vrijstaande heggen verzorgen:

Vrijstaande heggen worden weliswaar niet in vorm geknipt, moeten echter regelmatig verzorgd worden zodat ze niet te hoog worden.

Veilige werkwijze

• Gebruik de hoogsnoeier niet op een ladder staande of op een onveilige standplaats.
• Laat u niet tot een onbezonnen snede verleiden. Dat zou uzelf en andere personen in gevaar kunnen brengen.
• Kinderen moeten onder toezicht staan om te vrijwaren dat ze niet met het apparaat spelen.
• Een langer gebruik van het apparaat kan tot door trillingen veroorzaakte doorbloedingsstoornissen van de handen leiden. U kunt de gebruiksduur echter door geschikte handschoenen of regelmatige pauzes verlengen. Let erop dat de persoonlijke aanleg voor een slechte doorbloeding, lage buiten-temperaturen of grote grijpkrachten bij het werken de gebruiksduur verkorten.

Onderhoud en reiniging

Laat onderhoudswerkzaamheden die niet in deze handleiding worden beschreven uitvoeren door ons servicecenter. Gebruik enkel originele onderdelen.

Trek alvorens u aan het apparaat gaat werken de stekker uit het stopkontakt.

Draag handschoenen tijdens het werken met de messen.

Voer de volgende onderhouds- en reini- gingswerken regelmatig uit. Dan bent u ze- ker van een lang en betrouwbaar gebruik.

- Kontroleer de machine voor elk gebruik op duidelijke tekenen van losse, versleten of beschadigde onderdelen. Kontroleer of de schroeven goed vastzitten in het mesblad.

- Snij niet met stompe of versleten messen: hierdoor raken de motor en de aandrijving van uw machine overbelast.

- Kontroleer de afdekkingen en beschermingen op beschadigingen en kontroleer of ze goed vastzitten. Vervang deze indien nodig. Houdt ventilatieopeningen en motorbehuizing rein. Gebruik hiervoor een vochtige doek of een borstel. De machine mag noch met water afgesproeid noch in water gelegd worden.

- Gebruik geen reinigings- resp. oplos-middelen. U kan de machine daarmee onherstelbaar beschadigen. Chemische bestanddelen kunnen de kunststoffen onderdelen van de machine aantasten.

- Reinig na elk gebruik zorgvuldig het mesblad. Wrijf het blad met een geöliede vod schoon of besproei het met een metaal-verzorgingsspray.

- De drijfwerk is onderhoudsvrij.

Bewaren

- Bewaar de heggenschaar buiten bereik van kinderen in de meegeleverde beschermhoes. Bewaar het apparaat liggend of beveilig het tegen omvallen.

- Bewaar de heggenschaar met de Handgreep voor de verstelling van de mesbalk (A 5) ophangen.

Transport

Transporteer het apparaat niet terwijl het nog in werking is! Gevaar voor verwondingen!

- Gebruik bij het transporteren steeds de messenbescherming (A 21).

- Houd het apparaat steeds goed met beide handen vast, met de ene hand op de achterste handgreep en de andere hand op de voorste ronde greep (A 13).

Verwerking en milieubescherming

Breng het apparaat, de toebehoren en de verpakking naar een geschikt recyclage-punt.

Machines horen niet bij huishoudelijk afval thuis.

Geef uw machine aan een afvalinzamelpunt af. De kunststoffen en metalen onderdelen worden naar soort gescheiden en dan gerecycleerd. Voor vragen hieromtrent kunt u terecht bij ons servicecenter.

Reserveonderdelen/Accessoires

Reserveonderdelen en accessoires verkrijgt u op www.grizzly-service.eu

Indien u geen Internet hebt, neem dan telefonisch contact op met het Service-Center (zie „Service-Center“ pagina 68). Hou de onderstaande bestelnummers klaar.

Pos. Benaming Bestel-

explosietekening	nummers
74+192 Greep met schroeven 91102880
178-185 Ronde handgreep 91102876
151-153	Koolborstels	91102871

Foutmeldingen

Probleem Mogelijke oorzaak Oplossing van de fout
Machine start niet	Netspanning ontbreekt	Stopkontakt, kabel, leiding, stekker kontroleren, eventueel reparatie door elektricien
	Aan-/uitschakelaar (A 16) defekt	Reparatie door het servicecenter
	Koolborstels versleten
	Motor defekt
Toestel werkt met onderbrekingen	Stroomkabel beschadigd	Controleer de kabel, laat deze eventu-eel vervangen door ons servicecenter
	Intern loszittend contact	Reparatie door het servicecenter
	Aan-/uitschakelaar (A 16) defekt
Messen worden heet	Mes (A 1) stomp	Laat de messen (A 1) slijpen of ver-vangen (Service-Center)
	Mes (A 1) is beschadigd	Controleer de mesbalk (A 1) of laat deze vervangen (Service-Center)
	Te veel wrijving wegens ont-brekende smering	Mesbalk (A 1) oliën

Garantie

Geachte cliënte, geachte klant, U krijgt op dit apparaat 3 jaar garantie, te rekenen vanaf de datum van aankoop. Ingeval van gebreken aan dit product heeft u tegenover de verkoper van het product wettelijke rechten. Deze wettelijke rechten worden door onze hierna beschreven ga- rantie niet beperkt.

Garantievoorwaarden

De garantietermijn begint met de datum van aankoop. Gelieve de originele kassabon goed te bewaren. Dit document wordt als bewijs van de aankoop benodigd. Indien er zich binnen drie jaar, te rekenen vanaf de datum van aankoop van dit product, een materiaal- of fabricagefout voordoet, wordt het product door ons – naar onze keuze – voor u gratis gerepareerd of vervangen. Deze garantievergoeding stelt voorop dat binnen de termijn van drie jaar het defecte apparaat en het bewijs van aankoop (kassabon) voorgelegd en dat schriftelijk kort beschreven wordt, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft.

Als het defect door onze garantie gedekt is, krijgt u het gerepareerde of een nieuw product terug. Met herstelling of uitwisseling van het product begint er geen nieuwe garantieperiode.

Garantieperiode en wettelijke kwaliteitsgarantie

De garantieperiode wordt door de garantievergoeding niet verlengd. Dit geldt ook voor vervangen en gerepareerde onderdelen. Eventueel al bij de aankoop bestaande beschadigingen en gebreken moeten onmiddellijk na het uitpakken gemeld worden. Na het verstrijken van de garantieperiode tot stand komende reparaties worden tegen verplichte betaling van de kosten uitgevoerd.

Omvang van de garantie

Het apparaat werd volgens strikte kwaliteitsrichtlijnen zorgvuldig geproduceerd en vóór aflevering nauwgezet getest.

De garantievergoeding geldt voor materiaal- of fabricagefouten. Deze garantie is niet van toepassing op productonderdelen, die aan een normale slijtage blootgesteld zijn en daarom als aan slijtage onderheviige onderdelen beschouwd kunnen worden (b.v. mesbalk) of op beschadigingen aan breekbare onderdelen (b.v. schakelaars). Deze garantie valt weg wanneer het product beschadigd, niet oordeelkundig gebruikt of niet onderhouden werd. Voor een vakkundig gebruik van het product dienen alle in de gebruiksaanwijzing vermelde aanwijzingen nauwgezet in acht genomen te worden. Gebruiksdoeleinden en handelingen, die in de gebruiksaanwijzing afgeraden worden of waarvoor gewaarschuwd wordt, dienen onvoorwaardelijk vermeden te worden.

Het product is uitsluitend voor het privé- en niet voor het commerciële gebruik bestemd. Bij een verkeerde of onoordeelkundige behandeling, toepassing van geweld en bij ingrepen, die niet door het door ons geautoriseerde servicefiliaal doorgevoerd werden, valt de garantie weg.

Afhandeling ingeval van garantie

Gelieve aan de volgende aanwijzingen gevolg te geven om een snelle behandeling van uw verzoek te garanderen:

- Gelieve voor alle aanvragen de kassabon en het artikelnummer (IAN 298481) als bewijs van de aankoop klaar te houden.

NLBE

• Gelieve het artikelnummer uit het typeplaatje.
• Indien er zich functiefouten of andere gebreken voordien, contacteert u in eerste instantie de hierna vernoemde serviceafdeling telefonisch of per e-mail. U krijgt dan bijkomende informatie over de afhandeling van uw klacht.

- Een als defect geregistreerd product kunt u, na overleg met onze klan-tenservice, mits toevoeging van het bewijs van aankoop (kassabon) en de vermelding, waarin het gebrek bestaat en wanneer het zich voorge-daan heeft, voor u franco naar het u medegedeelde serviceadres zenden. Om problemen bij de acceptatie en extra kosten te vermijden, maakt u on- voorwaardelijk uitsluitend gebruik van het adres, dat u medegedeeld wordt. Zorg ervoor dat de verzending niet ongefrankeerd, als volumegoed, per expresse of via een andere speciale verzendingswijze plaatsvindt. Gelieve het apparaat met inbegrip van alle bij de aankoop bijgeleverde accessoires in te zenden en voor een voldoende veilige transportverpakking te zorgen.

Reparatieservice

U kunt reparaties, die niet onder de garantie vallen, tegen berekening door ons servicefiliaal laten doorvoeren. Zij maakt graag voor u een kostenraming op. Wij kunnen uitsluitend apparaten behandelen, die voldoende verpakt en gefrankeerd ingezonden werden.

Opgelet: Gelieve uw apparaat gereinigd en met een aanwijzing op het defect naar ons servicefiliaal te zenden.

Ongefrankeerd – als volumegoed, per expresse of via een andere speciale ver-

zendingswijze – ingezonden apparaten worden niet geaccepteerd. De afvalverwerking van uw defecte ingezonden apparaten voeren wij gratis door.

Service-Center

NL Service Nederland

Tel.: [phone]

(0,10 EUR/Min.)

E-Mail: [e-mail]

IAN 298481

BE Service België

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 298481

Importeur

Gelieve in acht te nemen dat het volgende adres geen serviceadres is. Contacteer in eerste instantie het hoger vermelde servicecenter.

Hiermede bevestigen wij dat deHeggenschaar met lange steelbouwserie FHL 900 F5Serienummer 201805000001 - 201805113500aan de hierna volgende, van toepassing zijnde EU-richtlijnen
2006/42/EC • 2014/30/EU • 2000/14/EC • 2011/65/EU*
Om de overeenstemming te waarborgen, werden de hierna volgende, inovereenstemming gebrachte normen en nationale normen en bepalingen toegepast:
EN 60745-1:2009+A11:2010EN ISO 10517:2009+A1:2013 • EN ISO 12100:2010EN 55014-1:2017 • EN 55014-2:2015EN 61000-3-2:2014 • EN 61000-3-3:2013
Bovendien wordt in overeenstemming met de geluidsemissierichtlijn 2000/14/ECbevestigd: akoestisch niveauGegarandeerd: 99 dB(A)Gemeten: 95,47 dB(A)Toegepaste conformiteitbeoordelings-procedure in overeenstemming met AnnexV / 2000/14/EC
De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaringwordt gedragen door de fabrikant:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 Großostheim, 10.05.2018Germany	Christian FrankDocumentatiegelastigde

* Het hierboven beschreven voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europese Parlement en van de Raad van 8 juni 2011 inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

florabest

van de informatie · Stav informací · Estado de
