NÁVOD K OBSLUZE FHL 900 F5 FLORABEST

Překlad originálního provozního návodu

PT

APARA-SEBES DE CABO COMPRIDO

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

ES

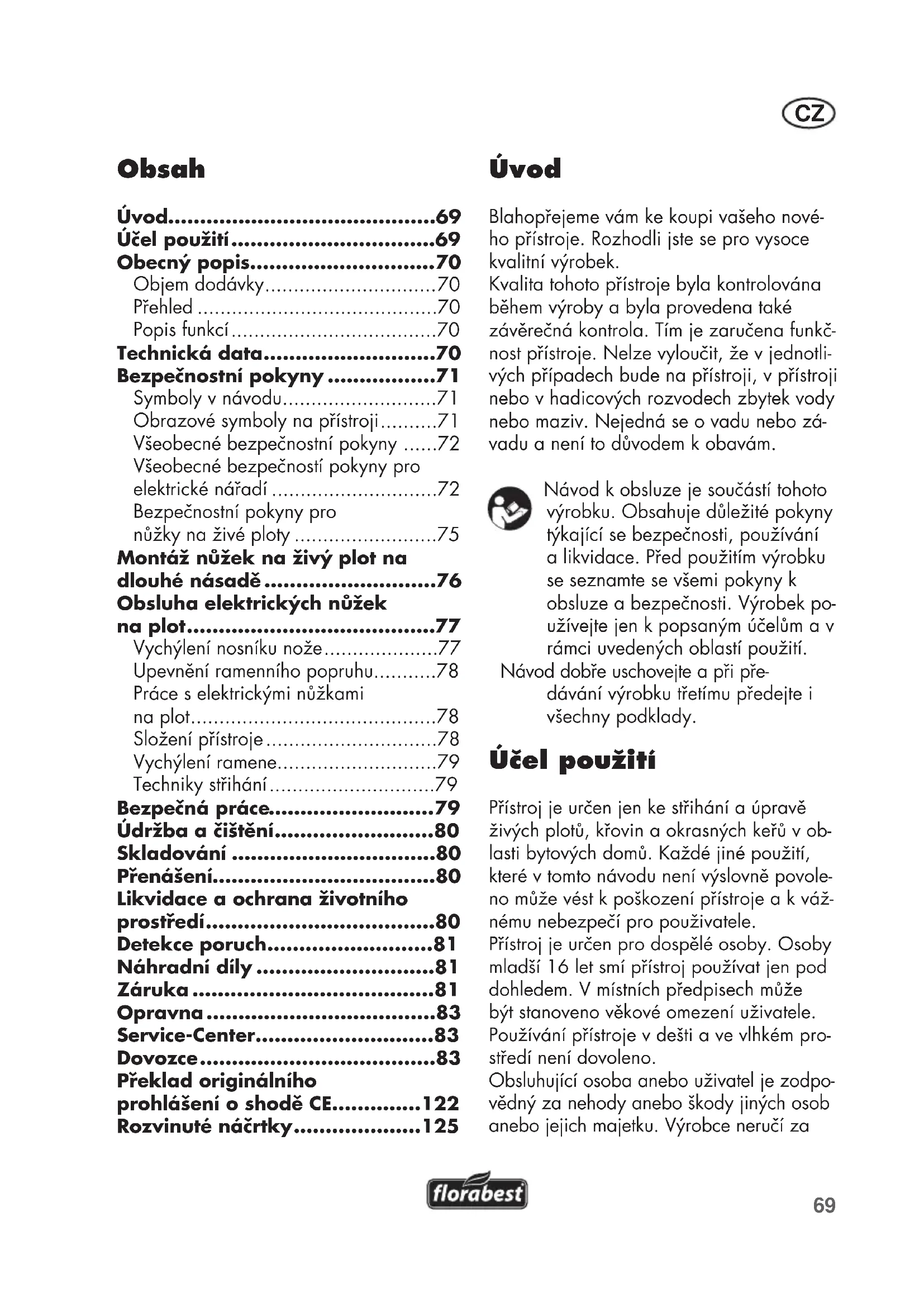

Účel použití......69

Obecný popis....70

Objem dodávky....70

Přehled 70

Popis funkcí....70

Technická data....70

Bezpečnostní pokyny .....71

Symboly v návodu....71

Obrazové symboly na přístroji......71

Všeobecné bezpečnostní pokyny .....72

Všeobecné bezpečností pokyny pro elektrické nářadí .....72

Bezpečnostní pokyny pro nůžky na živé ploty ....75

Montáž nůžek na živý plot na dlouhé násadě....76

Obsluha elektrických nůžek na plot....77

Vychýlení nosníku nože....77

Upevnění ramenního popruhu......78

Práce s elektrickými nůžkami na plot....78

Složení přístroje....78

Vychýlení ramene....79

Techniky střihání....79

Bezpečná práce....79

Údržba a čištění......80

Skladování 80

Přenášení......80

Likvidace a ochrana životního prostředí....80

Detekce poruch......81

Náhradní díly....81

Záruka 81

Opravna....83

Překlad originálního prohlášení o shodě CE......122

Rozvinuté náčrtky......125

Úvod

Blahopřejeme vám ke koupi vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výrobek.

Kvalita tohoto prístroje byla kontrolována během výroby a byla provedena také závěrečná kontrola. Tím je zaručena funkčnost prístroje. Nelze vyloučit, že v jednotlivých prípadech bude na prístroji, v prístroji nebo v hadicových rozvodech zbytek vody nebo maziv. Nejedná se o vadu nebo závadu a není to důvodem k obavám.

Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny týkající se bezpečnosti, používání a likvidace. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnosti. Výrobek používejte jen k popsaným účelům a v rámci uvedených oblastí použití.

Návod dobře uschovejte a při předávání výrobku třetímu předejte i všechny podklady.

Účel použití

Přístroj je určen jen ke střihání a úpravě živých plotů, křovin a okrasných keřů v oblasti bytových domů. Každé jiné použití, které v tomto návodu není výslovně povoleno může vést k poškození přístroje a k vážnému nebezpečí pro použivatele.

Přístroj je určen pro dospělé osoby. Osoby mladší 16 let smí přístroj používat jen pod dohledem. V místních předpisech může být stanoveno věkové omezení uživatele.

Používání přístroje v dešti a ve vlhkém prostředí není dovoleno.

Obsluhující osoba anebo uživatel je zodpovědný za nehody anebo škody jiných osob anebo jejich majetku. Výrobce neručí za

CZ

Ostrost nožů se musí pravidelně kontrolovat a nože se musí pravidelně ostřit. Tupé nože způsobují přetížení přístroje. Na poškození z těchto důvodů se záruka nevztahuje.

Obecný popis

Obrázky najdete na přední a zadní výklopní straně.

Objem dodávky

• Nůžky na živý plot na dlouhé násadě (třídílný)
• Ochrana nožů
• Ramenní pás
• Kruhová rukojeť
• Ochranné brýle
• Montážní materiál
• Návod k obsluze

Přehled

1 Bezpečnostní nožová lišta

2 Skřín převodovky

3 Pojistná páka

4 Nastavovací páka

5 Rukojeť k přestavení lišty s noži

6 Přední trubka

7 Tlačítko pojistky, přední rameno

8 Otočná hvězdice, přední rameno

9 středová trubka

10 Tlačítko pojistky, prodlužovací trubka

11 Otočná hvězdice, prodlužovací trubka

12 trubka na pouzdru prístroje 13 Kruhová rukojeť
14 Pojistný přepínač
15 Bezpečnostní spínač
16 Zapínač/ vypínač (není vidět)
17 Sítóvý kabel
18 Zadní chránič ruky 19 Ramenní pás 20 Závěsné oko
21 Ochrana nožů
22 ochranné brýle

23 Krytka

24 Podpěrné rameno

25 Príložná podložka, otočná hvězdice kruhová rukojeť

26 Otočná hvězdice, kruhová rukojeť

Popis funkci

Pohonem elektrických nůžek na živé ploty je elektromotor. Přístroj má bezpečnostní ochrannou izolaci a nevyžaduje si uzemnění. Stříhacím zařízením nůžek je oboustranná bezpečnostní nožová lišta. Při pochodu stříhání se pohybují oba stříhací nástroje (stříhací zuby) lineárně sem a tam. Funkci obslužných částí si prosíme přečtěte v dalším popisu.

Technická data

Nůžky na živý plot s dlouhou násadou ....FHL 900 F5

jmenovité vstupní napětí...... 230-240 V\~, 50 Hz příkon...... 900 W třída ochrany...... □ II Druh ochrany...... IPXO hmotnost (včetně příslušenství).. cca 5,7 kg délka řezu...... 410 mm

průměr řezaných větví ......20 mm

Úroveň akustického výkonu (L _WA )

měřená .....95,47 dB(A); K_WA=0,93 dB

zaručená 99 dB(A)

Vibrace (q_h)

na rukojeti.....2,083 m/s ^2 ; K=1,5 m/s ^2

v držadle ..... 3,132 m/s²; K=1,5 m/s²

Uvedená hodnota emisí vibrací byla změřena podle normovaného zkušebního postupu a může se použít ke srovnání jednoho elektrického nářadí s jiným.

Uvedená hodnota emisí vibrací se může použít také k odhadnutí přerušení funkce.

Výstraha:

ota emisí vibrací se může během skutečného používání elektrického nářadí lišit od uvedené hodnoty, v závislosti na způsobu, kterým se elektrické nářadí používá.

Existuje nutnost stanovit bezpečnostní opatření pro ochranu obsluhy, spočívající v odhadnutí přerušení funkce za podmínek skutečného používání (přitom je třeba zohlednit všechny podíly provozního cyklu, například doby, v nichž je elektrické nářadí vypnuté, a doby, v nichž je sice zapnuté, ale běží bez zatížení).

Hodnoty hluku a vibrací byly stanoveny na základě norem a nařízení, jmenovaných v prohlášení o konformitě.

Bezpečnostní pokyny

V tomto odstavci jsou uvedeny základní bezpečnostní předpisy při práci s vyvětvovací pilou.

Symboly v návodu

Výstražné značky s údaji k zabránění škodám na zdraví nebo věcným škodám.

Označení nebezpečí s informacemi o zabránění zranění osob v důsledku zasažení elektrickým proudem.

Příkazová značka s údaji k zabrá-nění škodám.

Před jakoukoliv prací na přístroji vytáhněte síťovou zástrčku ze zásuvky.

Informační značka s informacemi pro lepší manipulaci s přístrojem.

Před použitím prístroje si pozorně přečtěte návod k obsluze.

Noste osobní ochranné prostředky. Noste zásadně ochranné brýle nebo obličejovou ochranu, ochranu sluchu a ochrannou helmu.

Noste osobní ochranné prostředky. Noste zásadně ochranné brýle nebo obličejovou ochranu, ochranu sluchu a ochrannou helmu.

Noste rukavice chránící před pořezáním.

Noste protiskluzovou bezpečnostní obuv.

V blízkosti přístroje se nesmí zdržovat jiné osoby.

CZ

Nůžky na plot nepoužívejte v dešti, anebo na mokrých živých plotech.

Nebezpečí života při zasažení elektrickým proudem!

Zdržujte se minimálně 10 m od dálkových vedení.

Pozor na předměty padající dolů. Především při střihání nad hlavou.

Pozor! Nebezpečí úrazu o pohyblivý nůž.

V případě poškození, zamotání anebo přetržení kabelu a v případě i krátkodobého ponechání přístroje bez dohledu okamžitě vytáhněte sítovou zástrčku.

Pozor! Horký povrch. Hrozí nebezpečí popálení.

Údaj o hladině hluku L _WA v dB

Elektrické přístroje nepatří do domácího odpadu.

Ochranná třída II

Délka řezu

Všeobecné bezpečnostní pokyny

Před zahájením práce s vy-větvovací pilou se dobře se-znamte se všemi obslužnými prvky. Vyzkoušejte si manipulaci s přístrojem a nechejte si odborníkem vysvětlit funkci, způsob práce, techniky řezání a osobní ochranné

prostředky zkušeným uživatelem nebo odborníkem. Ujistěte se, že můžete okamžitě vypnout zařizení v případě nouze. Nesprávné používání stroje může způsobit vážné zranění.

V případě nehody nebo poruchy během operace je okamžitě přepnout přístroj vypněte a vytáhněte zástrčku. Poskytnout zranění správně nebo se poradťe s lékařem. Přečtěte si kapitolu „Troubleshooting“ pro eliminaci chyb nebo kontaktujte naše servisní středisko.

ZBÝVAJÍCÍ RIZIKA

I když toto elektrické nářadí obsluhujete v souladu s předpisy, stále existují zbývající rizika. V souvislosti s technologií a konstrukcí tohoto elektrického nářadí se mohou vyskytovat následující rizika:

a) zranění pořezáním
b) poškození sluchu, pokud není nasazena vhodná ochrana sluchu.
c) poškození zdraví plynoucí z vibrací ruky a paže, pokud se přístroj používá delší dobu nebo není náležitě veden a udržován.

Všeobecné bezpečností pokyny pro elektrické nářadí

VAROVÁNÍ! Přečtěte si všechny bezpečnostními pokyny a instrukce. Pochybení při dodržování bezpečnostních pokynů a instrukcí mohou způsobit úder elektrickým proudem, popálení a/nebo těžká zranění.

Všechny bezpečnostní pokyny a instrukce uchovejte pro budoucí použití.

Pojem „elektrické nářadí“ používaný v bezpečnostních pokynech se vztahuje na elektrické nářadí napájené z elektrické sítě (prostřednictvím síťového kabelu) a na elektrické nářadí napájené akumulátorem (bez síťového kabelu).

Bezpečnost pracoviště:

• Udržujte svůj pracovní úsek čistý a dobře osvětlený. Nepořádek anebo neosvětlené pracovní oblasti mohou vést k nehodám.
• Nepracujte s elektrickým nástrojem v okolí ohroženém výbuchem, v kterém se nachází hořlavé tekutiny, plyny anebo prachy. Elektrické nástroje vytváří jiskry, které mohou zapálit prach anebo páry.
• Během používání elektrického nástroje udržujte děti a jiné osoby vzdáleně od sebe. Při nepozornosti můžete ztratit kontrolu nad nástrojem.

Elektrická bezpečnost:

Pozor: Takto se vyvarujete nehodám a poraněním skrz elektrický úder:

• Přípojná zástrčka elektrického nástroje se musí hodit do zásuvky. Zástrčka se nesmí žádným způsobem změnit. Nepoužívejte žádné adaptérové zástrčky ve spojení elektrickými nástroji s ochranným uzemněním. Nezměněné zástrčky a vhodné zásuvky zmenšují riziko elektrického úderu.
• Vyvarujte se tělesnému kontaktu se zemněnými povrchy jako jsou roury, topná tělesa, sporá-

ky a ledničky. Existuje zvýšené riziko skrze elektrický úder, když je Vaše tělo zemněné.

• Nevystavujte elektrický nástroj dešti anebo mokru. Vniknutí vody do elektrického nástroje zvyšuje riziko elektrického úderu.
• Nepoužívejte kabel k jinému účelu, jako je nošení nebo zavěšení elektrického nástroje anebo vytažení zástrčky ze zásuvky. Udržujte kabel vzdáleně od žáru, od oleje, od ostrých hran anebo od pohybujících se částí nástrojů. Poškozené anebo zamotané kabely zvyšují riziko elektrického úderu.
• Když pracujete s elektrickým nástrojem pod širým nebem, pak používejte pouze prodlužovací kabely, které jsou vhodné i pro venkovní oblast. Použití prodlužovacího kabelu vhodného pro venkovní oblast, zmenšuje riziko elektrického úderu.
• Když nejde vyhnout se provozu elektrického nástroje ve vlhkém prostředí, používejte ochranný vypínač chybového proudu.

Používání ochranného vypínače chybového proudu snižuje riziko elektrického úderu.

• Připojte tento přístroj pouze na zástrčku s ochranným zařízením proti chybovému proudu (spínač FI) se jmenovitým chybovým proudem ne větším než 30 mA.
• Když se přípojné vedení tohoto nástroje poškodí, musí být nahrazené zvláštním přípojným vedením, které lze obdržet od výrobce anebo od jeho servisní služby zákazníkům.

Bezpečnost osob:

Pozor: Takto se vyvarujete nehodám a poraněním:

• Budte pozorní, dbejte na to, co děláte a pustte se s elektrickým nástrojem rozumně do práce. Nepoužívejte elektrický nástroj, když įste unaveni anebo pod vlivem drog, alkoholu anebo léků. Jediný okamžik nepozornosti při používání elektrického nástroje může vést k vážným poraněním.
• Noste osobní ochrannou výstroj a vždy ochranné brýle. Nošení osobní ochranné výstroje, jako je protiskluzová bezpečnostní obuv, ochranná přilba a ochrana sluchu, snižuje riziko poranění.
• Vyvarujte se nezáměrnému uvedení do provozu. Přesvědčte se o tom, že je elektrický nástroj vypnutý předtím, než ho připojíte na napájení elektrickým proudem, než ho zvednete anebo nesete. Když při nošení elektrického nástroje držíte prst na spínači anebo když tento nástroj v zapnutém stavu připojíte na napájení elektrickým proudem, pak toto může vést k nehodám.
• Odstraňte nastavovací nářadí anebo šroubováky předtím, než elektrický nástroj zapnete. Nářadí anebo klíč, který se nachází v otáčející se části nástroje, může vést k poraněním.
• Vyvarujte se abnormálnímu držení těla. Postarejte se o bezpečný postoj a udržujte vždy rovnováhu. Tímto můžete v neočekávaných situacích lépe kontrolovat elektrický nástroj.

- Noste vhodný oděv. Nenoste žádné volné oblečení anebo šperky. Udržujte vlasy, oděv a rukavice vzdáleně od pohybujících se částí. Volné oblečení, šperky anebo dlouhé vlasy mohou být zachycené pohybujícími se částmi.

- Držte tento elektrický nástroj za izolované povrchy rukojetě, jelikož se kráječka může dostat do styku se skrytými vodiči proudu. Kontakt kráječky s vedením pod napětím, může uvést kovové díly nástroje do stavu pod napětím a tímto přivodit elektrický úder.

Používání a ošetřování elektrického nástroje:

• Nepřetěžujte tento nástroj. Po- užijte pro svoji práci elektrické nářadí, určené pro tento účel. S vhodným elektrickým nástrojem pra- cujete v udaném výkonovém rozsahu lépe a bezpečněji.
• Nepoužívejte žádné elektrické nářadí, jehož spínač je defektní. Elektrické nářadí, které se již nedá zaanebo vypnout, je nebezpečné a musí být opravené.
• Vytáhněte zástrčku ze zásuvky předtím, než provedete nastavování na nástroji, než vyměníte části příslušenství anebo než nástroj odložíte. Toto preventivní bezpečnostní opatření zabrání neúmyslnému startu elektrického nástroje.
• Uložte nepoužívaný elektrický nástroj mimo dosahu dětí. Ne-přenechávejte používání tohoto nástroje osobám, které s tímto nástrojem nejsou obeznámené anebo tyto pokyny nečetly. Elek-trické nástroje jsou nebezpečné, když je používají nezkušené osoby.

- Ošetřujte pečlivě tento elektrický nástroj. Kontrolujte, jestli pohyblivé díly bezvadně fungují a neváznou, jestli jsou části zlomené anebo natolik poškozené, že je funkce elektrického nástroje narušena. Nechte poškozené části před použitím nástroje opravit. Příčiny mnohých nehod tkví ve špatně udržovaných elektrických nástrojích.

- Udržujte řezné nástroje ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně zaseknou a lépe se vedou.

- Používejte tento elektrický nástroj, jeho příslušenství, vložné nástroje atd. v souladu s těmito instrukcemi. Zohledněte přitom pracovní podmínky a činnost, která se má vykonávat. Používání elektrického nástroje pro jiné účely, než pro které je určený, může vést k nebezpečným situacím.

- Připojte toto zařízení podle možnosti pouze na zástrčku s ochranným vypínačem proti chybovému proudu (proudový chránič FI) s reziduálním proudem ne větším, než 30 mA.

- Prohlídněte pečlivě plochu, která se má řezat a odstraňte všechny dráty a ostatní cizí tělesa.

- Elektrické nářadí držte pouze na izolovaných plochách rukojetě, neboť řezný nůž se může dostat do styku se skrytými elektrickými kabeli anebo s vlastním síťovým kabelem. Kontakt kráječky s vedením pod napětím, může uvést kovové díly nástroje do stavu pod napětím a tímto přivodit elektrický úder.

- Pečlivě zkontrolujte oblast, kterou chcete stříhat, a odstraňte všechny dráty nebo jiné cizí předměty.

- Před každým použitím přístroje zkontrolujte případné zjevné vady, např. uvolněné, opotřebované nebo poškozené součásti. Upadne-li přístroj na zem, zkontrolujte, zda nedošlo k významným škodám či závadám.

Servis:

- Svoje elektrické nářadí nechte opravit pouze kvalifikovaným odborným personálem a jenom pomocí originálních náhradních dílů. Tímto se zajistí to, že bezpečnost elektrického nářadí zůstává zachována.

Bezpečnostní pokyny pro nůžky na živé ploty

Příprava

- TYTO NÜŽKY NA ŽIVÝ PLOT MOHOU ZPŮSOBIT VÁŽNÁ ZRANĚNÍ! Pečlivě si přečtěte pokyny ke správnému používání, přípravě, údržbě, spouštění a zastavování růžek na živý plot. Seznamte se se všemi ovládacími součástmi a správným používáním nůžek na živý plot.

- Pozor na nadzemní napěťová vedení.

- Nůžky na živý plot není dovoleno používat, pokud se v blízkosti nacházejí osoby, zejména děti.

- Zasáhne-li střihací zařízení cizí těleso, zvýší-li se provozní hluk nebo začnou nůžky na živý plot nezvykle silně vibrovat, zastavte motor a nechte nůžky na živý plot zastavit. Stáhněte síťovou zástrčku a provedte tato opatření:

- Zkontrolujte případná poškození.

- Zkontrolujte uvolněné díly a veškeré uvolněné díly upevněte.

- Poškozené díly vyměňte za rovnocenné díly nebo je nechte opravit.

CZ

Provoz

- Před níže uvedenými činnostmi vypněte nůžky na živý plot a vytáhněte sítovou zástrčku ze zásuvky:

- čištění nebo uvolnění zablokovaného mechanizmu;

- kontrola, údržba nebo práce na nůžkách na živý plot;

- nastavení pracovní polohy střihacího zařízení;

- Když jsou nůžky na živý plot po- nechány bez dohledu.

- Před nastartováním motoru se vždy ujistěte, že se nůžky na živý plot nacházejí v některé z řádných pracovních poloh.

- Nůžky na živý plot nepoužívejte s vadným nebo silně opotřebeným řezným zařízením.

- Aby se snížilo riziko vzniku požáru, ujistěte se, že se na motoru nenacházejí žádné nečistoty či listí.

- Vždy zajistěte, aby všechna držadla a bezpečnostní zařízení byla při používání nůžek na živý plot namontována. Nikdy se nepokoušejte používat neúplné nůžky na živý plot nebo nůžky s nepřípustnou přestavbou.

- Vždy používejte obě ruce, jsou-li nůžky na živý plot vybaveny dvěma držadly.

- Vždy si prohlédněte okolí a věnujte po-zornost možným nebezpečím, která kvůli hluku nůžek na plot nemůžete slyšet.

- Udržujte kabel vzdáleně od oblasti řezání. V průběhu pracovního postupu může být kabel v křoví zakrytý a nedopatřením protnutý.

- Udržujte všechny části těla vzdáleně od řezného nože. Nepokoušejte se při běžícím noži odstranit řezivo anebo řezaný materiál držet. Odstraňte za-seknuté řezivo pouze při vypnu-tém nástroji. Jediný moment nepo-

zornosti při používání nůžek na živé ploty může vést k těžkým poraněním.

- Dětem není dovoleno používat nůžky na plot.

Údržba a skladování

- Chcete-li nůžky na živý plot odstavit kvůli údržbě, prohlídce nebo skladování, vypněte motor, vytáhněte síťovou zástrčku a ujistěte se, že se zastavily všechny otáčející se součásti. Před kontrolou, nastavením atd. nechte přístroj vychladnout.

- Noste nůžky na živé ploty při zastaveném noži za rukojeť. Při transportu anebo uložení nůžek na živé ploty vždy na ně navlečte ochranný kryt. Pečlivé zacházení s nástrojem zmenšuje nebezpečí poranění skrze nůž.

Montáž nůžek na živý plot na dlouhé násadě

Před zahájením jakýchkoliv činností na přístroji odpojte zástrčku ze sítové zásuvky.

Používejte pouze originální díly.

Nůžky na živý plot s dlouhou násadou lze používat se středovou trubkou (B 9) nebo bez ní.

Montáž středové trubky (B 9) (volitelná):

1. Sejměte krytku (23) na středové trubce (9).

S mírným pootočením nasuňte

středovou trubku (9) na trubku na pouzdru zařízení (12). Při tom zacvakne zajištovací knoflík (10). Upevněte oba prvky trubky k otočné hvězdici (11). Za tímto účelem našroubujte matici závitové tyče otočné hvězdice (11) a přiložte ji zboku do uchycení trubkové hřídele. Zavedte závitovou tyč otočné hvězdice (11) trubkovou hřídelí a přišroubujte otočnou hvězdici (11) pomocí matice.

Otočnou hvězdici (11) na- šroubujte pouze rukou! Při použití maximální síly rukou dojde k poškození trubkového hřídele.

Montáž přední trubky (B6):

1. Sejměte krytku (23) na přední trubce (6). Povolte otočnou hvězdici (8). S mírným pootočením nasuňte přední trub- ku (6) na středovou trubku na pouzdru zařízení (9) nebo na trubku (12) na pouzdru zařízení. Při tom zacvakne zajišťovací knoflík (7/10). Upevněte oba prvky trubky k otočné hvězdici (8/11).

Otočnou hvězdici (8/11) na- šroubujte pouze rukou! Při použití maximální síly rukou dojde k poškození trubkového hřídele.

1. Nasadte kulatou rukojeť (13) na trubkový hřídel na krytu přístroje (12). Zaklapněte podpěrné rameno (24) kulaté rukojeti a sešroubujte jej spolu s příložnou podložkou (25) s otočnou hvězdicí (26).

Odbourávání probíhá v opačném pořadí.

Obsluha elektrických nůžek na plot

Při práci s přístrojem noste vhodné oblečení pracovní ru-kavice. Před každým použitím se přesvědčte o funkčnosti přístroje. Zapínač / vypínač a ani bezpečnostní vypínač nesmí být zaaretován. Po uvolnění vypínače musíte motor vypnout. V případě poškození některého vypínače se s přístrojem nesmí dále pracovat. Dbejte na to, aby napětí sitě odpovídalo údajům na typovém štítku přístroje.

Dodržujte pokyny k ochraně proti hlu- ku a místní předpisy. Použití přístroje může být v některých dnech (např. v neděli a o svátcích), během určité denní doby (poledne, noční klid) nebo v některých oblastech (např. lázně, kliniky apod.) omezeno nebo zakázáno.

Vychýlení nosníku nože

1. Uchopte bezpečnostní nosník nože (A1) za rukojeť k přestavení nosníku nože (5).

2. Odblokujte pojistnou páku (3) a přidržte ji stisknutou.

3. Při současném stlačení aretační páky (4) uvolněte upevnění řezací lišty (A1).

4. Nyní můžete řezací lištu (A1) vykývnout. Nechte aretační páku (4) zapadnout do aretačních

CZ

stupňů. K dispozici je 9 aretačních stupňů.

1. Následně znovu uvolněte pojist-nou páku (3) a dbejte na to, aby opět zapadla do své výchozí polohy.

Upevnění ramenního popruhu

Upevněte karabinu ramenního popruhu (A19) za nosné oko (A20) na trubce přístroje. Délku popruhu zvolte tak, aby se háček karabiny ramenního popruhu nacházel přibližně ve výšce vašich boků.

A

Zapnutí a vypnutí

Dbejte na bezpečný postoj a držte přístroj pevně oběma rukama a s odstupem od Vašeho těla. Před zapnutím dbejte na to, aby se přístroj nedotýkal žádných předmětů.

1. Z konce prodlužovacího kabelu vytvořte smyčku a pro odlehčení v tahu (18) ji zavěste na konci krytu přístroje.

2. Přístroj připojte k elektrické síti.

3. K zapnutí přístroje podržte stisknutý bezpečnostní přepínač (15) a stiskněte současně vypínač (16). Elektrické nůžky pak běží nejvyšší rychlostí. Bezpečnostní spínač (15) můžete opět uvolnit.

4. Za účelem vypnutí jeden z obou spínačů uvolněte.

Práce s elektrickými nůžkami na plot

Při práci dbejte na to, aby nedošlo k dotyku se žádnými předměty,

jako např. s drátěnými ploty anebo podporami rostlin. To by mohlo vést k poškození nožové lišty.

- K zabránění zranění očí, noste při práci s nůžky na živý plot dodané ochranné brýle (A22).

- Držte přístroj vždy pevně oběma rukama, jednou rukou za zadní a druhou rukou za přední rukojeť (A 13). Palec a prsty musejí pevně obepínat rukojeti.

- Zkontrolujte ramenní popruh ( A 19) na příjemné pozici, což usnadňuje držení nůžek.

- V případě zablokování nožů nějakým pevným předmětem přístroj okamžitě vypněte, vytáhněte zástrčku a cizí předmět odstraňte.

- Pracujte vždy směrem od zásuvky. Určete proto již před započatím práce směr stříhání. Dbejte na to, aby se kabel nedostal do pracovního prostoru. Kabel nikdy nepokládejte na živý plot, kde ho můžou snadno zachytit nože.

• Během práce zabraňte přetížení přístroje.

V případe poškození, zamo- tání anebo přetržení kabelu okamžitě vytáhněte zástrčku ze sítě.

Složení prístroje

- Položte prístroj krytem motoru nejdříve na zem.

- Bezpečnostní řezací lištu ( A 1) je nutné bez působení tlaku opřít proti zemi.

- Zásadně nevyvíjejte žádný statický tlak na bezpečnostní řezací lištu (A 1).

Vychýlení ramene

Pozor!

Skřín převodovky ( A 2) se za provozu zahřívá. Hrozí nebezpečí popálení. Nedotýkejte se skříně převodovky (A 2) a spoje s předním ramenem (A 6).

1. Uvolněte pojistku přesouváním pojistného přepínače (14).

2. Nyní můžete rameno vychýlit o 45°/90° doprava nebo doleva (viz stupnice na přístroji).

Techniky střihání

• Silné větve vyřízněte před prací nějakými nůžkami na větve.
• Oboustranná nožová lišta umožňuje řez oběma směry, anebo kývavým pohybem ze strany na stranu.
• Při svislých řezech posouvejte nůžky přímo anebo v oblouku směrem vpřed rovnoměrně a kývavým pohybem nahoru a dolů.
• Při vodorovných řezech pohybujte nůžkami srpovitě směrem k okraji živého plotu, tak aby uříznuté pruty padali na zem.
• Na dosažení dlouhých přímých linií se odporučuje stříhat podle natažených provazů.

Stříhání živých plotů

Živé ploty se odporučuje stříhat do tvaru lichoběžníka, aby se zabránilo vypadání listů ve spodní části plotu. Toto odpovídá přirozenému růstu rostlin a pro živý plot vytváří optimální podmínky. Zastřihují se jenom nové jednoroční pruty, čím se vytvoří husté rozvětvení a dobrá ochrana proti průhledu.

1. Nejdříve ořežte boční strany živého plotu. Nůžky přitom pohybujte ve směru růstu zdola nahoru. Při pohybu shora dolů se tenké pruty ohýbají směrem ven, čím mohou vzniknout ztenčené plochy anebo díry.

2. Podle vkusu pak sestřihněte horní hranu; rovně, do tvaru střechy, anebo obloukově.

3. Želaný tvar dejte už mladým rostlinám. Hlavní výhonek by měl zůstat neporušen, až kým živý plot nedosáhne potřebnou výšku. Všechny ostatní výhony se zkrátí o polovinu.

Starostlivost o nepěstěné živé plo- ty:

Na volně rostoucích živých plotech se neprovádí tvarovací řez, třeba je však pravidelně stříhat, aby nebyli příliš vysoké.

Bezpečná práce

• Nepoužívejte vyvětvovací pilu, když stojíte na žebříku nebo na nepevném místě.
• Nenechejte se svést k nerozvážnému řezu. Mohlo by to ohrozit vás i jiné osoby.
• Na děti je třeba dohlížet, aby se zajistilo, že si s přístrojem nebudou hrát.
• Při delším používání přístroje může z důvodu vibrací dojít k poruchám prokrvení rukou. Dobu použití však můžete prodloužit používáním vhodných ru-kavic nebo pravidelnými přestávkami. Pamatujte, že při práci omezují dobu použití vlastní dispozice ke špatnému prokrvení, nízké venkovní teploty nebo zvedání těžkých břemen.

CZ

Údržba a čištění

Opravářské a údržbářské práce, které v tomto návodu nejsou popsány, přenechejte některému námi autorizovanému servisnímu středisku. Používejte jen originální díly.

Před každou prací na přístroji vy- táhněte síťovou zástrčku

Při manipulaci s noži používejte ochranné rukavice.

Pravidelně provádějte následující údržbářské a čistící práce. Tím se zaručí dlouhé a spolehlivé používání přístroje.

• Před každým použitím zkontrolujte, zda na přístroji nejsou viditelné vady, např. volné, opotřebené anebo poškozené části. Ověřte pevné dotažení šroubů nožové lišty.
• Stříhání neprovádějte, pokud jsou nože tupé nebo opotrebované, protože jinak může dojít k přetížení motora nebo převodovky Vašeho přístroja.
• Zkontrolujte celistvost a správné osazení všech krytů a ochranných zařízení. V případě potřeby je vyměňte.
• Větrací štěrbiny a kryt motoru udržujte v čistotě. Na to použijte vlhký šátek, anebo nějaký kartáč. Na přístroj se nesmí stříkat voda a přístroj se ani nesmí klást do vody.

- Přístroj udržujte vždy čistý.

Po každém použití přístroje musíte

- vyčistit nůž (hadří-kem a olejem);

- namazat lištu nože olejničkou anebo sprejem.

• Nepoužívejte žádné čistící prostředky a rozpouštědla. Přístroj se tím může neopravitelně poškodit. Chemické látky mohou napadnout plastové části přístroje.
• Převodovka je bezúdržbový.

Skladování

• Skladujte přístroj s dodaným chráničem nože na suchém místě mimo dosah dětí. Skladujte přístroj naležato nebo tak, aby byl zajištěn proti pádu.
• Zařízení můžete pověsit do úložiště na úchyt pro úpravy čepele (A 5).

Přenášení

Nikdy prístroj nepřenášejte, pokud je v chodu! Nebezpeči poranění!

• Při přepravě používejte ochranný kryt řezací lišty (A 21).
• Přenášejte přístroj oběma rukama, přičemž jednou rukou uchopte zadní rukojeť a druhou rukou přední kulatou rukojeť (A 13).

Likvidace a ochrana životního prostředí

Přístroj, příslušenství a obal odevzdejte v souladu s požadavkami na ochranu životního prostředí do recyklační sběrny.

Elektrické přístroje nepatří do domácího odpadu

Použité plasty a kovy se tam mohou roztrídit a zapojit do recyklačního procesu. V případě otázek sa obratte na naše servisní středisko.

Likvidaci vašich zaslaných poškozených přístrojů provádíme bezplatně.

Náhradní díly

Náhradní díly a příslušenství obdržíte na stránkách www.grizzly-service.eu

Pokud nemáte internet, tak prosím zavolejte na servisní středisko (viz „ Service-Center “ strana 83). Ujistěte se, že budete mít po ruce níže uvedená čísla objednávky.

Číslo pozice

Popis Číslo objednávky

74+192 Manipulaci se šrouby 91102880

178-185 Kruhová rukojet' 91102876

151-153 Sada uhlíkových kartáčů 91102871

Záruka

Detekce poruch

Problém	Možná příčina Odstranění chyby
Přístroj nestartuje	Chybí napětí	Překontrolovat kabel, vedení, zástrčku a pojistky; příp. oprava odborníkem
	Defekt zapínače/vypínače (A 16)	nutná oprava v servisním středisku
	Opotrebeny uhlíkové kartáčky
	Defekt motoru
Přístroj pracuje přerušovaně	Poškozený připojovací kabel	zkontrolujte kabel, příp. ho nechte vyměnit v našem servisním středisku
	Uvolněný vnitřní kontakt	nutná oprava v servisním středisku
	Defekt zapínače/vypínače (A 16)
Nože jsou horké	Nožová lišta (A 1) je tupá	nechte nabrousit nebo vyměnit nožovou lištu (A 1) (Service-Center)
	Nerovnosti na ostří nožové lišty (A 1)	nechte překontrolovat nebo vyměnit nožovou lištu (A 1) (Service-Center)
	Velké tření v důsledku nedostatečného mazání	Nožovou lišto (A 1) naolejovat

CZ

Vážení zákazníci,

Na tento přístroj poskytujeme 3letou záruku od data zakoupení.

V případě závady tohoto výrobku vám vůči prodejci výrobku přináleží zákonná práva. Tato zákonná práva nejsou omezena naší následovně uvedenou zárukou.

Záruční podmínky

Záruční doba začíná běžet ode dne nákupu. Uschovejte si, prosím, originál účtenky pro pozdější použití. Tento dokument budete potřebovat jako doklad o koupi.

Zjistíte-li během tří let od data koupě u tohoto výrobku materiálovou nebo výrobní vadu, bude výrobek námi, podle našeho výběru, bezplatně opraven nebo nahrazen. Tato záruční oprava předpokládá, že během 3leté lhůty předložíte poškozený přístroj s dokladem o koupi (pokladní stvrzenka) a písemně krátce popíšete, v čem spočívá závada a kdy k ní došlo.

Bude-li závada kryta naší zárukou, získáte zpět opravený nebo nový výrobek.

Opravou nebo výměnou výrobku nezačíná záruční doba běžet od začátku.

Záruční doba a zákonné nároky na odstranění vady

Záruční doba se neprodlužuje poskytnutím záruky. Toto platí i pro nahrazené a opravené díly. Již při koupi zjištěné závady a nedostatky musíte nahlásit okamžitě po vybalení výrobku. Po uplynutí záruční doby musíte uhradit náklady za provedené opravy.

Rozsah záruky

Přístroj byl precizně vyroben podle přis- ných jakostních směrnic a před dodáním byl svědomitě zkontrolován.

Záruční oprava se vztahuje na materiálové nebo výrobní vady. Tato záruka se netýká dílů výrobku, které jsou vystaveny normálnímu opotřebení, a lze je považovat za spotřební materiál (např. nožové lišty), nebo poškození křehkých dílů (např. spínače).

Tato záruka neplatí, je-li výrobek poškozen z důvodu neodborného používání, nebo pokud u něj nebyla prováděna údržba. Pro odborné používání výrobku musí být přesně dodržovány všechny pokyny uvedené v návodu k obsluze. Bezpodmínečně je třeba zabránit používání a manipulacím s výrobkem, které nejsou v návodu k obsluze doporučeny, nebo je před nimi varováno.

Výrobek je určen jen pro soukromé účely a ne pro komerční využití. Záruka zaniká v případě zneužívání a neodborné manipulace, používání nadměrné síly a při zásazích, které nebyly provedeny naším autorizovaným servisem.

Postup v případě uplatňování zá- ruky

Pro zajištění rychlého zpracování vaší žádosti, prosím, postupujte podle následujících pokynů:

• Na důkaz, že jste výrobek zakoupili, mějte pro jakékoli případné dotazy připravenou pokladní stvrzenku a identifikační číslo (IAN 298481).
• Číslo výrobku je uvedeno na typovém štítku.
• Pokud by došlo k funkční poruše nebo jiným závadám, nejdříve telefonicky nebo e-mailem kontaktujte níže uvedené servisní oddělení. Pak získáte další informace o vyřízení vaší reklamace.
• Výrobek označený jako vadný můžete po domluvě s naším zákaznickým servisem, s připojením dokladu o koupi (pokladní stvrzenky) a po uvedení, v čem závada spočívá a kdy k ní došlo,

přeposlat bez platby poštovného na vám sdělenou adresu příslušného servisu. Aby bylo zabráněno problémům s přijetím a dodatečnými náklady, bezpodmínečně použijte jen tu adresu, která vám bude sdělena. Zajistěte, aby zásilka nebyla odeslána nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky. Přístroj zašlete včetně všech částí příslušenství dodaných při zakoupení a zajistěte dostatečně bezpečný přepravní obal.

Opravna

Opravy, které nespadají do záruky, můžete nechat udělat v našem servisu oproti zúčtování. Rádi vám připravíme předběžný odhad nákladů.

Můžeme zpracovávat jen ty přístroje, které byly dostatečně zabalené a odeslány vyplaceně.

Pozor: Prosím, přístroj zašlete našemu autorizovanému servisu vyčištěný a s upozorněním na závadu.

Nepřijmeme přístroje zaslané nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky.

Likvidaci vašich poškozených zaslaných prístrojů provedeme bezplatně.

Service-Center

Servis Česko

Tel.: [phone]

E-Mail: [e-mail]

IAN 298481

Dovozce

Prosím, respektujte, že následující adresa není adresou servisu. Nejdříve kontaktujte shora uvedené servisní středisko.

	Překlad originálního prohlášení o shodě CE
Potvrzujeme tímto, že konstrukceNůžky na živý plot s dlouhou násadoukonstrukční řada FHL 900 F5Pořadové číslo 201805000001 - 201805113500odpovídá následujícím příslušným směrnicím EÚ v jejich právě platném znění:
2006/42/EC • 2014/30/EU • 2000/14/EC • 2011/65/EU*
Aby byl zaručen souhlas, byly použity následující harmonizované normy, národní normy a ustanovení:
EN 60745-1:2009+A11:2010EN ISO 10517:2009+A1:2013 • EN ISO 12100:2010EN 55014-1:2017 • EN 55014-2:2015EN 61000-3-2:2014 • EN 61000-3-3:2013
Navíc se v souhlase se směrnicí pro emisi hluku 2000/14/EC potvrzuje:Úroveň akustického výkonuzaručená: 99 dB(A)měřená: 95,47 dB(A)Použitý postup konformitního ohodnocení dle dodatku V / 2000/14/EC
Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce:
CE Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 Großostheim, 10.05.2018Germany	Christian FrankOsoba zplnomocněnák sestavení dokumentace

*Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.
