FOIRE AUX QUESTIONS - FHL 900 F5 FLORABEST

Comment assembler le FLORABEST FHL 900 F5 ?

Veuillez suivre le manuel d'instructions fourni avec le produit. Assurez-vous que toutes les pièces sont présentes avant de commencer l'assemblage.

Que faire si le FLORABEST FHL 900 F5 ne fonctionne pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que tous les réglages sont correctement effectués.

Comment nettoyer le FLORABEST FHL 900 F5 ?

Débranchez l'appareil avant le nettoyage. Utilisez un chiffon doux et humide pour essuyer les surfaces. Ne plongez pas l'appareil dans l'eau.

Où puis-je trouver des pièces de rechange pour le FLORABEST FHL 900 F5 ?

Les pièces de rechange peuvent être commandées auprès du service client de FLORABEST ou dans les magasins spécialisés en jardinage.

Quel est le niveau de bruit du FLORABEST FHL 900 F5 ?

Le niveau de bruit est d'environ 90 dB. Il est recommandé de porter des protections auditives lors de son utilisation.

Peut-on utiliser le FLORABEST FHL 900 F5 en extérieur ?

Oui, le FLORABEST FHL 900 F5 est conçu pour une utilisation en extérieur. Assurez-vous de le protéger des intempéries lorsqu'il n'est pas utilisé.

Quelle est la garantie du FLORABEST FHL 900 F5 ?

Le produit est généralement couvert par une garantie de 2 ans. Veuillez consulter votre manuel ou votre reçu pour plus de détails.

Comment stocker le FLORABEST FHL 900 F5 ?

Conservez l'appareil dans un endroit sec et frais, à l'abri de l'humidité et des températures extrêmes.

MODE D'EMPLOI FHL 900 F5 FLORABEST

Traduction des instructions d'origin

CZ

NŮŽKY NA ŽIVÝ PLOT S DLOUHOU NÁSADOU

Avant de lire le mode d'emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.

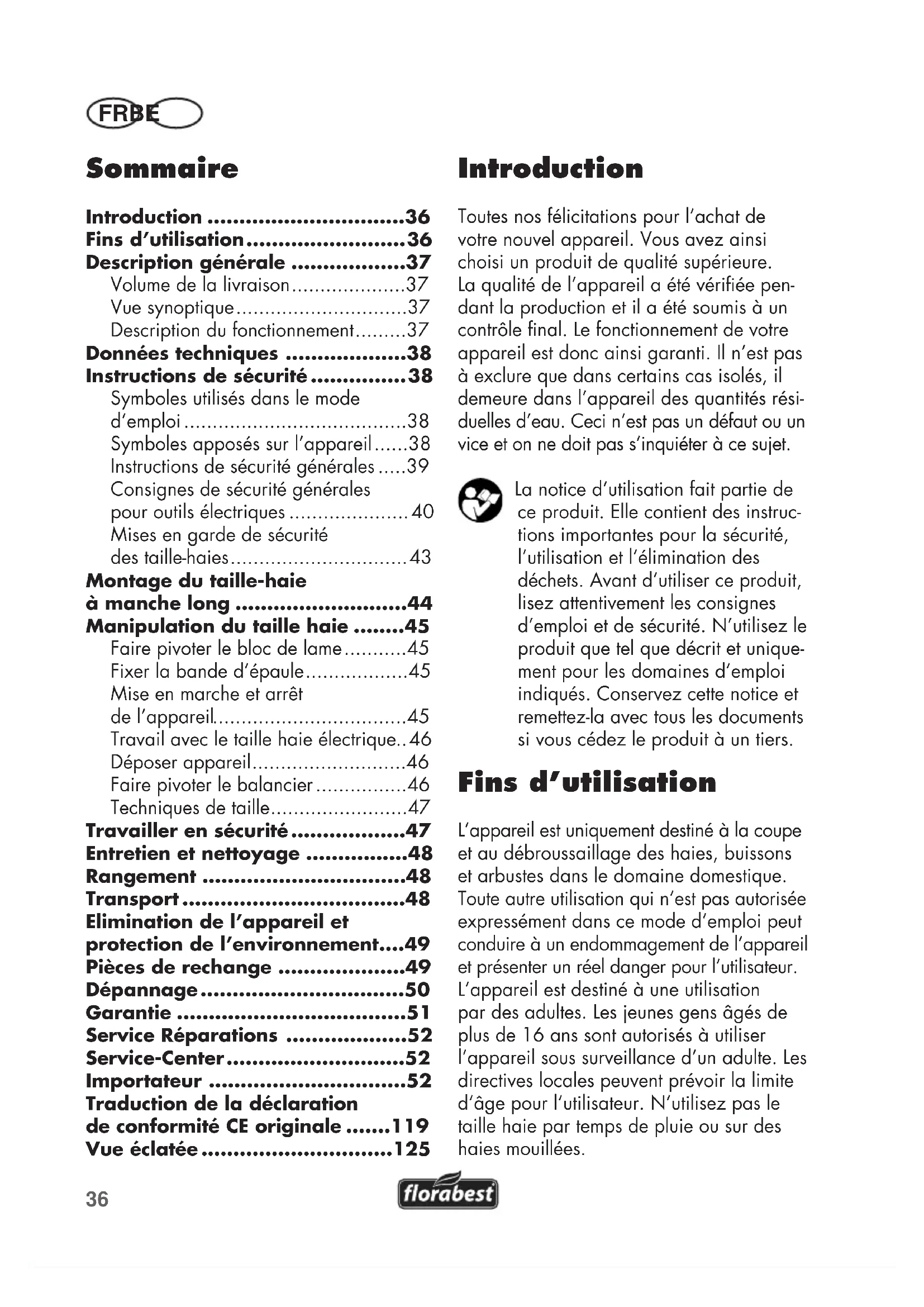

NL BE

Fins d'utilisation......36

Description générale ......37

Volume de la livraison....37

Vue synoptique....37

Description du fonctionnement......37

Données techniques ......38

Instructions de sécurité......38

Symboles utilisés dans le mode d'emploi ....38

Symboles apposés sur l'appareil.....38

Instructions de sécurité générales .....39

Consignes de sécurité générales pour outils électriques ....40

Mises en garde de sécurité des taille-haies....43

Montage du taille-haie à manche long ....44

Manipulation du taille haie .....45

Faire pivoter le bloc de lame......45

Fixer la bande d'épaule....45

Mise en marche et arrêt de l'appareil....45

Travail avec le taille haie électrique..46

Déposer appareil....46

Faire pivoter le balancier....46

Techniques de taille....47

Travailler en sécurité......47

Entretien et nettoyage ....48

Rangement ....48

Transport 48

Elimination de l'appareil et protection de l'environnement....49

Pièces de rechange .....49

Dépannage....50

Garantie ....51

Service Réparations ....52

Traduction de la déclaration de conformité CE originale .....119

Vue éclatée....125

Introduction

Toutes nos félicitations pour l'achat de votre nouvel appareil. Vous avez ainsi choisi un produit de qualité supérieure. La qualité de l'appareil a été vérifiée pendant la production et il a été soumis à un contrôle final. Le fonctionnement de votre appareil est donc ainsi garanti. Il n'est pas à exclure que dans certains cas isolés, il demeure dans l'appareil des quantités résiduelles d'eau. Ceci n'est pas un défaut ou un vice et on ne doit pas s'inquiéter à ce sujet.

La notice d'utilisation fait partie de ce produit. Elle contient des instructions importantes pour la sécurité, l'utilisation et l'élimination des déchets. Avant d'utiliser ce produit, lisez attentivement les consignes d'emploi et de sécurité. N'utilisez le produit que tel que décrit et uniquement pour les domaines d'emploi indiqués. Conservez cette notice et remettez-la avec tous les documents si vous cédez le produit à un tiers.

Fins d'utilisation

L'appareil est uniquement destiné à la coupe et au débroussaillage des haies, buissons et arbustes dans le domaine domestique. Toute autre utilisation qui n'est pas autorisée expressément dans ce mode d'emploi peut conduire à un endommagement de l'appareil et présenter un réel danger pour l'utilisateur. L'appareil est destiné à une utilisation par des adultes. Les jeunes gens âgés de plus de 16 ans sont autorisés à utiliser l'appareil sous surveillance d'un adulte. Les directives locales peuvent prévoir la limite d'âge pour l'utilisateur. N'utilisez pas le taille haie par temps de pluie ou sur des haies mouillées.

L'opérateur ou l'utilisateur est responsable des accidents ou dommages survenant à d'autres personnes ou à leurs biens. Le constructeur décline toute responsabilité en cas de dommages qui seraient occasionnés par une utilisation non conforme ou une manipulation inappropriée de l'appareil.

N'utilisez jamais l'appareil avec des lames épointées. Faites réaffûter les lames régulièrement pour ne pas perdre le droit à la garantie.

Description générale

Vous trouverez les images correspondantes à l'arrière et à l'avant de ce document, sur la couverture.

Volume de la livraison

• Taille-haie à manche long (en trois parties)
• Protection de lame
• Bande d'épaule
• Poignée ronde
• Lunettes de protection
• Accessoires de montage
• Notice d'utilisation

Vue synoptique

1 Porte-lames de sécurité

2 Boîte de transmission
3 Levier de sécurité
4 Levier à cran
5 Poignée de réglage du bloc de lame
6 Tube avant
7 Bouton de sécurité, balancier avant
8 Elément rotatif en étoile, balancier avant

9 Tube central
10 Bouton de sécurité, tube de rallonge
11 Elément rotatif en étoile, tube de rallonge
12 Tube sur le carter de l'appareil
13 Poignée ronde
14 Coulisseau de sécurité
15 Interrupteur de sécurité
16 Interrupteur de marche/arrêt (non visible)
17 Câble d'alimentation
18 Délestage de traction
19 Bande d'épaule
20 Anneau
21 Protection de lame
22 Lunettes de protection

23 Capuchon

24 Contre-support

25 Disque, élément rotatif en étoile poignée ronde)

26 Elément rotatif en étoile, poignée ronde

Description du fonctionnement

Le taille haie électrique possède une propulsion électrique. Pour des raisons de sécurité, l'appareil possède une double isolation et ne nécessite pas de prise de terre. Le dispositif de coupe du taille haie est constitué par un bloc porte-lames de sécurité à double action. Au cours de l'opération de coupe, les dents de coupe se déplacent selon un mouvement linéaire. Pour la protection de l'utilisateur, l'appareil ne peut fonctionner que si l'on appuie sur l'interrupteur de sécurité.

En outre, la protection des mains protège contre les branches et ramifications.

Reportez-vous aux pages suivantes en ce qui concerne la fonction des pièces.

Données techniques

Taille-haie

à manche long ......FHL 900 F5

Tension d'entrée

nominale..... 230-240 V\~, 50 Hz

Puissance absorbée....900 W

Classe de protection....

Mode de protection.....IPX0

Poids (accessoires incl.)....env. 5,7 kg

Longueur de coupe....410 mm

Capacité de coupe....20 mm

Niveau de pression acoustique

(L_pA) 84,5 dB(A), K_pA = 3 dB

Niveau de puissance acoustique (L _WA )

mesuré.....95,47 dB(A), K_WA=0,93 dB

garanti 99 dB(A)

Vibration ( a_h )

sur la poignée....2,083 m/s ^2

sur la poignée ronde .....3,132 m/s²

K = 1,5m / s^2

La valeur totale de vibrations déclarée a été mesurée conformément à une méthode d'essai normalisée et peut être utilisée pour comparer un outil à un autre.

L'indication du fait que la valeur totale de vibrations déclarée peut également être utilisée pour une évaluation préliminaire de l'exposition.

Avertissement : L'émission de vibration au cours de l'utilisation réelle de l'outil électrique peut différer de la valeur totale déclarée, selon les méthodes d'utilisation de l'outil.

Il est nécessaire de fixer des mesures de sécurité pour la protection de l'opérateur, qui sont basées sur une estimation de l'exposition dans les conditions d'utilisation réelles (compte tenu de toutes les parties constituantes du cycle de fonctionne-

ment, telles que les temps d'arrêt de l'outil et de fonctionnement au repos, en plus du temps de déclenchement).

Instructions de sécurité

Ce chapitre traite des règles de base concernant la sécurité pour travailler avec le taille-haie à manche long.

Symboles utilisés dans le mode d'emploi

Symbole de danger et indications relatives à la prévention de dommages corporels ou matériels.

Pictogramme de danger avec informations de prévention des dommages aux personnes par décharge électrique.

Symbole d'interdiction et indications relatives à la prévention de dommages.

Avant d'effectuer un travail sur l'appareil, débranchez le cordon d'alimentation.

Symboles de remarque et informations permettant une meilleure utilisation de l'appareil.

Symboles apposés sur l'appareil

Attention!

Avant d'utiliser l'appareil, lisez attenti vement les instructions d'emploi.

Portez un équipement de protection personnelle. Portez toujours des lunettes de protection ou une protection faciale, une protection acoustique et un casque.

Portez des gants de protection contre les coupures.

Portez des chaussures de sécurité antidérapantes.

tenir l'appareil à distance des personnes

N'utilisez pas la machine en cas de pluie. L'appareil ne doit pas devenir humide ni être utilisé dans un environnement humide.

Danger de mort par décharge électrique! Tenez vous à une distance d'au moins 10 m de toute ligne électrique aérienne.

Attention! Chute d'objets. En particulier en cas de coupe au-dessus de la tête.

Attention ! Risque de blessure par lames en mouvement.

Attention! Surfaces brûlantes. Risques de brûlures.

Débranchez immédiatement l'appareil si le câble est endommagé, emmêlé ou sectionné et si l'appareil reste posé sans surveillance, même pour une courte durée.

Indication du niveau garanti de puissance sonore maximale L_WA en dB.

Les machines n'ont pas leur place dans les ordures ménagères.

Classe de protection II

Longueur de coupe

Instructions de sécurité générales

Avant que vous commenciez à travailler avec cet appareil, nous vous prions de vous familiariser consciencieusement avec toutes les pièces et tous les éléments de commande. Exercez-vous tout d'abord à utiliser l'appareil et n'hésitez pas à demander à un utilisateur expérimenté ou à un spécialiste qu'il vous explique le fonctionnement, le mode d'action ainsi que les différentes techniques de travail que l'appareil vous offre. Assurez-vous qu'en cas d'urgence, vous pourrez immédiate-ment arrêter l'appareil. Une utilisation non conforme de l'appareil risque de provoquer de graves blessures.

En cas d'accident ou d'une panne survenant pendant l'utilisation, il faut immédia-tement arrêter l'appareil et retirer la fiche secteur. Appliquez les premiers soins et consultez un médecin. Pour l'élimination des pannes, lisez le chapitre correspondant « Recherche des pannes » ou contactez notre service après-vente.

AUTRES RISQUES

Même si vous utilisez cet outil électrique de manière conforme, il existe malgré tout d'autres risques. Les dangers suivants peuvent se produire en fonction de la méthode de construction et du modèle de cet outil électrique : a) Coupures

FRBE

b) Dommages affectant l'ouïe si aucune protection d'ouïe appropriée n'est portée.
c) Ennuis de santé engendrés par les vibrations affectant les bras et les mains si l'appareil est utilisé pendant une longue période ou s'il n'est pas employé de manière conforme ou correctement entretenu.

Consignes de sécurité générales pour outils électriques

AVERTISSEMENT ! Lisez toutes les consignes de sécurité et les instructions. Des omissions lors de l'observation des consignes de sécurité et des instructions peuvent causer une décharge électrique, un incendie et / ou de graves blessures.

Conservez toutes les consignes de sécurité et les instructions pour les consulter ultérieurement.

Le terme «outil» dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon d'alimentation).

Sécurité de la zone de travail

• Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents.
• Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées.

- Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.

Sécurité électrique

Attention : Vous éviterez ainsi les accidents et les blessures par décharge électrique :

• Il faut que les fiches de l'outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique.
• Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre.
• Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil augmentera le risque de choc électrique.

• Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique.

• Lorsqu'on utilise un outil à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique.

• Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'usage d'un RCD réduit le risque de choc électrique.
• Si possible, branchez l'appareil uniquement à une prise d'alimentation secteur pourvue d'un interrupteur de protection contre les courants de courts-circuits (R.C.D.) avec un courant d'intensité de 30 mA maximum.
• Si le remplacement du câble d'alimentation est nécessaire, cela doit être réalisé par le fabricant ou par son agent pour éviter un danger.
• Contrôler le câble et le faire remplacer le cas échéant par notre Centre de services.

Sécurité des personnes

Attention : Vous éviterez ainsi les accidents et les blessures :

- Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention en cours d'utilisation d'un outil peut entraîner des blessures graves des personnes.

- Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux.

Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures de personnes.

- Eviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents.

- Retirer toute clé de réglage avant de mettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil peut donner lieu à des blessures de personnes.

- Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment.

Cela permet un meilleur contrôle de l'outil dans des situations inattendues.

- S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.

- Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récupération des poussières,

FRBE

s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.

- Tenez l'outil électrique uniquement par les surfaces de préhension isolées, car la lame de coupe peut venir en contact avec des lignes électriques non visibles ou son propre câble d'alimentation secteur. Le contact de la lame de coupe avec une ligne sous tension peut mettre les parties d'appareil métalliques également sous tension et conduire à un choc électrique.

Utilisation et entretien de l'outil

• Ne pas forcer l'outil. Utiliser l'outil adapté à votre application. L'outil adapté réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été construit.
• Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer.
• Débrancher la fiche de la source d'alimentation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil.
• Conserver les outils à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil ou les présentes instructions de le faire fonctionner. Les outils

sont dangereux entre les mains d'utilisateurs novices.

• Observer la maintenance de l'outil. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus.
• Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.
• Utiliser l'outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.
• Avant de commencer le travail, cherchez dans la haie les objets cachés, par exemple, du fil, etc.
• Avant utilisation, examinez l'état de sécurité de l'élagueur à long manche. Si l'appareil est tombé, examinez le afin de détecter les dommages ou les défauts éventuels.

Maintenance et entretien

- Faire entretenir l'outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assurera que la sécurité de l'outil est maintenue.

Mises en garde de sécurité des taille-haies

Préparation

- CE TAILLE-HAIE PEUT PROVOQUER DES BLESSURES GRAVES ! Lisez attentivement les instructions pour manipuler correctement, préparer, entretenir, démarrer et arrêter le taille-haie. Familiarisez-vous avec toutes les pièces et avec l'utilisation correcte du taille-haie.

- Attention aux câbles électriques en surface.

- Il faut éviter d'utiliser le taille-haie si des personnes, notamment des enfants, se trouvent à proximité.

- Si le dispositif de coupe touche un corps étranger ou si les bruits de fonctionnement s'amplifient ou si le taille-haie vibre fortement, arrêtez le moteur et laissez le taille-haie s'arrêter. Débranchez le cordon d'alimentation et prenez les mesures suivantes :

• vérifier les dommages ;
• vérifier les pièces desserrées et fixer toutes les pièces desserrées ;
• remplacer ou faire réparer les pièces endommagées par des pièces équivalentes.

Commande

- Éteignez le taille-haie et débranchez le cordon d'alimentation :

- Nettoyage ou suppression d'un blocage ;

- Vérification, entretien ou travaux sur le taille-haie ;

- Réglage de la position de travail du dispositif de coupe ;

- Lorsque le taille-haie est sans surveillance.

• Vérifiez toujours que le taille-haie se trouve dans l'une des positions de

travail prescrites avant de démarrer le moteur.

- N'utilisez pas le taille-haie avec un dispositif de découpe défectueux ou fortement usé.

- Pour éviter tout risque d'incendie, veillez à ce que le moteur ne comporte pas de dépôts et de feuillage.

- Veillez toujours à ce que tous les poignées et dispositifs de sécurité soient montés lors de l'utilisation du taille-haie. N'essayez jamais d'utiliser un taille-haie incomplet ou avec une modification non acceptée.

- Utilisez toujours les deux mains lorsque le taille-haie possède deux poignées.

- Familiarisez-vous toujours avec votre environnement et faites attention aux dangers possibles que vous ne pouvez pas entendre pendant que vous travaillez.

- Maintenir le câble éloigné de la zone de coupe. Au cours du fonctionnement, le câble peut être caché dans des arbustes et être accidentellement coupé par la lame.

- N'approchez aucune partie du corps de la lame de coupe. Ne pas enlever le matériau coupé ou ne pas tenir le matériau à couper lorsque les lames sont mobiles. S'assurer que l'interrupteur est fermé lors de l'élimination du matériau resté coincé.

Un moment d'inattention en cours d'utilisation du taille-haies peut entraîner un accident corporel grave.

- Les enfants ne doivent jamais utiliser le taille-haie.

Maintenance et conservation

- Lorsque le taille-haie est arrêté pour maintenance, inspection ou stockage, arrêtez le moteur, débranchez le cor-

FRBE

don d'alimentation et assurez-vous que toutes les pièces en rotation se sont arrêtées. Laissez refroidir la machine avant de la vérifier, régler, etc.

- Porter le taille-haies par la poignée, la lame de coupe étant à l'arrêt. Pendant le transport ou l'entreposage du taille-haies, toujours recouvrir le dispositif de coupe de son enveloppe de protection. Une manipulation appropriée du taille-haies réduira l'éventualité d'un accident corporel provenant des lames de coupe.

Montage du taille-haie à manche long

Avant tout travail sur l'appareil, il est indispensable de débrancher la prise de courant (mise hors circuit).

Utilisez exclusivement des pièces d'origine. Risque de blessures !

Le taille-haie à manche long peut être utilisé au choix avec ou sans le tube central (B 9).

1. Déballez l'appareil et assurez-vous que rien ne manque.

Montage du tube central (B 9) (en option):

1. Retirez le capuchon de protection (23) sur le tube central (9).

Insérez le tube central (9) sur le tube (12) du carter de l'appareil en tournant légèrement.

Le bouton de sécurité (10) s'enclenche alors. Fixez les deux éléments de tuyau avec l'étoile

pivotante (11). Pour cela, vissez l'écrou de la tige filetée de l'étoile pivotante (11) et placez celui-ci sur le côté dans le logement du tube. Guidez la tige filetée de l'étoile pivotante (11) à travers le tube et vissez l'étoile pivotante (11) avec l'écrou.

Vissez l'étoile pivotante (11) seulement à la main! L'utilisation d'une force maximale endommagerait le tube.

Montage du tube avant (B 6):

1. Retirez le capuchon de protection (23) sur le tube avant (6). Dévissez le bouton rotatif en étoile (8). Insérez le tube avant (6) au choix sur le tube central (9) ou sur le tube (12) du carter de l'appareil en tournant légèrement. Le bouton de sécurité (7/10) s'enclenche alors. Fixez les deux éléments de tuyau avec l'étoile pivotante (8/11).

Vissez l'étoile pivotante (8/11) seulement à la main! L'utilisation d'une force maximale endommagerait le tube.

1. Posez la poignée ronde (13) sur le tube du carter de l'appareil (12). Rabattez le contre-support (24) de la poignée ronde et vissez-le avec le disque (25) à l'aide du bouton rotatif en étoile (26).

Le démontage s'effectue dans l'ordre inverse.

Manipulation du taille haie

N'utilisez jamais l'appareil sans protection pour les mains. Pour travailler avec l'appareil, portez des vêtements adaptés et des gants de travail. Assurez-vous avant chaque utilisation que l'appareil est en état de marche. Il ne faut pas que l'interrupteur de marche/arrêt et l'interrupteur de sécurité soient bloqués. Ils doivent arrêter le moteur dès qu'ils ont été lâchés. Si un interrupteur est endommagé, il ne faut plus travailler avec l'appareil. Veillez à ce que la tension du réseau soit conforme à celle indiquée sur la plaque signalétique de l'appareil.

Veuillez observer les normes de protection contre les nuisances acoustiques ainsi que les prescriptions et directives locales en vigueur. Il se peut que les administrations interdisent ou limitent l'utilisation de l'appareil certains jours (par exemple le dimanche et les jours fériés), au cours de certaines heures de la journée (le midi, le soir, la nuit), ou dans certaines zones urbaines (stations thermales, cliniques, hospices, etc.).

Faire pivoter le bloc de lame

1. Maintenez le bloc de lame de sécurité (A1) à la poignée pour le réglage du bloc de lame (5).

2. Déverrouillez le levier de sécurité (3) et maintenez-le enfoncé.

3. Par une pression uniforme sur le levier de verrouillage (4), détachez la fixation de la barre de coupe (A 1).
4. Vous pouvez maintenant vers basculer le bloc de lame de sécurité (A1). Utilisez les en-coches et enclenchez-y le levier de verrouillage (4). 9 positions d'enclenchement sont possibles.
5. Relâchez ensuite le levier de sécurité (3) et veillez à ce qu'il revienne à nouveau dans sa position de sortie.

Fixer la bande d'épaule

Fixez le mousqueton de la bande d'épaule (A 19) à l'anneau porteur (A 20) sur le tube de l'appareil. Réglez la longueur de la courroie de telle sorte que le mousqueton de la bande d'épaule soit à peu près à la hauteur de votre hanche.

Mise en marche et arrêt de l'appareil

Veillez à ce que l'appareil soit stable. Tenez l'appareil à deux mains tout en conservant une distance de sécurité par rapport à votre corps.

Veillez à ce l'appareil ne soit en contact avec aucun objet avant de le mettre en marche.

1. Avec l'extrémité du câble de prolongation, formez une boucle et accrochez celle-ci dans le délestage de traction (18) au bout du boîtier d'appareil.

FRBE

1. Branchez l'appareil sur le réseau.
2. Pour mettre l'appareil en marche, maintenez le bouton de sécurité
   (15) enfoncé et appuyez en même temps sur le bouton marche/ arrêt
   (16). Le taille haie fonctionne alors à sa vitesse maximum. Vous pouvez à nouveau lâcher l'interrupteur de sécurité (15).
3. Si vous relâchez la pression sur l'interrupteur Marche/Arrêt (16), l'appareil s'arrête de fonctionner.

Travail avec le taille haie électrique

En taillant, veillez à ne pas entrer en contact avec des objets tels que fils de grillage ou tuteurs de plantes. Ceci peut conduire à des dommages sur la lame.

• Afin d'éviter des blessures aux yeux, portez les lunettes de protection fournies lorsque vous travaillez avec le taille-haie (A 22).
• Tenez toujours l'appareil à deux mains, avec une main sur la poignée arrière et une sur la poignée avant (A 13). Vos pouces et vos doigts doivent être enroulés autour de la poignée et la tenir fermement.
• Assurez-vous que la bande d'épaule (A 19) soit ajusté de manière confortable, pour que vous puissiez porter l'appareil plus aisément.

• Arrêtez immédiatement l'appareil en cas de blocage de la lame à la suite du contact avec des objets durs. Enlevez la fiche et éloignez l'objet.

• Travaillez toujours en vous éloignant de la prise. Déterminez par conséquent avant de commencer votre travail le sens dans lequel vous souhaitez tailler votre haie. Maintenez toujours le câble à distance de votre zone de travail. Ne posez jamais le câble sur la haie, il pourrait être rapidement happé par les lames.

• Evitez de solliciter excessivement l'appareil pendant le travail.

Débranchez immédiatement l'appareil si le câble est endommagé, emmêlé ou sectionné.

Déposer appareil

• Commencez par placer l'appareil avec le carter du moteur sur le sol.
• Il faut placer le bâti de couteau de sécurité (A 1) sans pression sur le sol.
• En principe, n'exercez pas de pression statique sur le bâti de couteau de sécurité (A 1).

Faire pivoter le balancier

ention!

La boîte de transmission (A 2) chauffe pendant l'utilisation. Risques de brûlures. Ne touchez pas le carter de boîte de vitesse (A 2) et le point de jonction avec le tube avant (A 6).

1. Déverrouillez le cran de réglage en poussant sur le coulisseau de sécurité (14).

2. Maintenant, vous pouvez tourner le tube, au choix, de 45° / 90°

vers la droite ou vers la gauche (voir l'échelle de l'appareil).

Techniques de taille

• Coupez les grosses branches auparavant avec des cisailles à élaguer.
• Le bloc de lames à double tranchant permet de couper dans les deux sens ou d'un côté à l'autre grâce à des mouvements de balancement.
• Pour la coupe verticale, déplacez le taille haie régulièrement vers l'avant ou bien en forme d'arc vers le haut et vers le bas.
• Pour la coupe horizontale, déplacez le taille haie en forme de faucille vers le bord de la haie pour que les branches coupées tombent au sol.
• Pour obtenir de longues lignes droites, il est recommandé de tendre des fils.

Coupe des haies:

Il est recommandé de tailler les haies en forme de trapèze afin d'éviter le dénudement des basses branches. Ceci correspond à la croissance naturelle des plantes et permet de faire pousser les haies de façon optimale. Lors de la coupe, seules les nouvelles pousses de l'année sont réduites et ainsi, il se forme un entrelacement dense de branches et une bonne protection.

1. Coupez tout d'abord les côtés d'une haie. Déplacez le taille haie dans le sens de la croissance du bas vers le haut. Si vous taillez du haut vers le bas, les branches fines se déplacent vers l'extérieur et il peut se former des endroits peu fournis ou des trous.

2. Taillez ensuite le bord supérieur comme vous le désirez: droit, en forme de toit ou en arrondi.

3. Taillez déjà les jeunes plantes à la forme que vous désirez. Il est préférable que la pousse principale ne soit pas endommagée jusqu'à ce que la haie ait atteint la hauteur prévue. Toutes les autres pousses sont réduites de moitié.

Soin des haies poussant librement:

Les haies qui poussent librement ne sont pas taillées selon une forme spéciale, toutefois il faut les entretenir régulièrement afin que la haie ne pousse pas trop haut.

Travailler en sécurité

• N'utilisez pas l'élagueur à long manche en étant sur une échelle ou à partir de tout emplacement instable.
• Ne coupez pas les branches d'une manière inconsidérée. Cela pourrait vous mettre en danger vous-mêmes et d'autres personnes.
• Prenez toute mesure utile pour être sûr que les enfants ne jouent pas avec cet appareil.
• Changez régulièrement votre position de travail. Une utilisation plus longue de l'appareil peut mener à de mauvaises irrigations sanguines conditionnées par la vibration des mains. Cependant, vous pouvez prolonger la durée d'utilisation en portant des gants appropriés ou en faisant régulièrement des pauses. Faites attention à ce que la condition physique, une mauvaise irrigation sanguine, de basses températures extérieures ou des travaux nécessitant de grandes forces diminuent la durée d'utilisation.

Entretien et nettoyage

Faites exécuter les travaux d'entretien et de réparation qui ne sont pas mentionnés dans cette notice par notre Centre de services. Utilisez exclusivement des pièces d'origine!

Avant tout travail sur l'appareil, il est indispensable de débrancher la prise de courant (mise hors circuit).

Portez des gants pour manipuler les lames.

Exécutez régulièrement les travaux d'entretien et de nettoyage suivants. Ceci est une garantie d'utilisation longue et fiable.

• Avant chaque usage, contrôlez si des vices évidents tels que pièces dévis-sées, usées ou endommagées apparaissent sur le taille haie. Vérifiez que les vis sont bien fixées sur le bloc de lames.
• Ne procédez pas à la coupe avec des lames émoussées ou usées; vous surchargez sinon le moteur et la transmission de votre appareil.
• Vérifiez que les couvercles et dispositifs de protection ne sont pas endommagés et sont correctement fixés. Remplacez-les le cas échéant.
• Nettoyez la fente d'aération et le boîtier moteur à l'aide d'un chiffon humide ou d'une brosse. Il ne faut pas arroser l'appareil d'eau, ni le poser dans l'eau.
• N'utilisez ni détergent ni solvant. Vous pourriez ainsi abîmer l'appareil irréparablement. Les substances chimiques peuvent attaquer les pièces de plastique de l'appareil.

- Conservez l'appareil toujours propre. Après chaque utilisation de l'appareil, vous devez :

- nettoyer la lame (avec un chiffon

imbibé d'huile) ;

- lubrifier les barres porte-lame à l'aide d'une burette ou d'un aérosol.

- La transmission est sans entretien.

• Rangez le taille haie dans un endroit sec dans le protège-lame fourni et conservez-le hors de portée des enfants. Stockez l'appareil à l'horizontale ou sécurisez-le contre les chutes.
• Vous pouvez accrocher l'appareil au stockage sur la poignée pour le réglage de la lame (A 5).

Transport

Ne transportez jamais l'appareil en marche! Risque de blessures!

• Pour le transport, utilisez toujours la protection du couteau (A 21).
• Portez toujours l'appareil avec les deux mains, l'une sur la poignée arrière et l'autre sur la poignée ronde avant (A 13).

Elimination de l'appareil et protection de l'environnement

Respectez la réglementation relative à la protection de l'environnement (recyclage) pour l'élimination de l'appareil, des accessoires et de l'emballage.

Les machines n'ont pas leur place dans les ordures ménagères.

Remettez l'appareil à un service de recyclage. Les pièces en plastique et en métal utilisées peuvent être triées afin d'assurer leur recyclage respectant l'environnement. N'hésitez pas à demander conseil sur ce point à notre Centre de services.

Pièces de rechange

Vous obtiendrez des pièces de rechange et des accessoires à l'adresse www.grizzly-service.eu

Si vous ne disposez d'aucun accès Internet, veuillez téléphoner au centre de SAV (voir «Service-Center » page 52). Veuillez tenir prêts les numéros de commande indiqués ci-dessous.

Pos. Description Numéro de commande

74+192 Poignée avec vis 91102880
178-185 Poignée ronde		91102876
151-153 Jeu de brosses de carbone 91102871

Dépannage

Problème Cause possible Suppression de la panne
L'appareil ne dé-marre pas	Absence d'alimentation secteur	Vérifiez l'alimentation en courant, la prise de courant, le câble, la rallonge, la prise de courant, le cas échéant, réparation par un électrotechnicien spécialisé
	Interrupteur Marche/Arrêt (A 16) défectueux	Réparation par le Centre de services
	Balais de charbon usés
	Moteur défectueux
L'appareil fonctionne avec des interruptions	Câble électrique endommagé	Contrôler le câble et le faire remplacer le cas échéant par notre Centre de services
	Mauvais contact interne	Réparation par le Centre de services
	Interrupteur Marche/Arrêt (A 16) défectueux
Les lames chauffent	Lame (A 1) non aiguisée	Aiguiser le bloc porte-lames (A 1) ou le faire remplacer (Service-Center)
	Lame (A 1) ébréchée	Contrôler le bloc porte-lames (A 1) ou le faire remplacer (Service-Center)
	Frottement trop important car lubrification insuffisante	Huiler le bloc de lames (A 1)

Garantie

Chère cliente, cher client, Ce produit bénéficie d'une garantie de 3 ans, valable à compter de la date d'achat. En cas de manques constatés sur ce produit, vous disposez des droits légaux contre le vendeur du produit. Ces droits légaux ne sont pas limités par notre garantie présentée par la suite.

Conditions de garantie

Le délai de garantie débute avec la date d'achat. Veuillez conserver soigneusement le ticket de caisse original. En effet, ce document vous sera réclamé comme preuve d'achat.

Si un défaut de matériel ou un défaut de fabrication se présente au cours des trois ans suivant la date d'achat de ce produit, nous réparons gratuitement ou remplaçons ce produit - selon notre choix. Cette garantie suppose que l'appareil défectueux et le justificatif d'achat (ticket de caisse) nous soient présentés durant cette période de trois ans et que la nature du manque et la manière dont celui-ci est apparu soient explicités par écrit dans un bref courrier. Si le défaut est couvert par notre garantie, le produit vous sera retourné, réparé ou remplacé par un neuf. Aucune nouvelle période de garantie ne débute à la date de la réparation ou de l'échange du produit.

Durée de garantie et demande légale en dommages-intérêts

La durée de garantie n'est pas prolongée par la garantie. Ce point s'applique aussi aux pièces remplacées et réparées. Les dommages et les manques éventuellement constatés dès l'achat doivent immédiatement être signalés après le déballage. A l'expiration du délai de garantie les réparations occasionnelles sont à la charge de l'acheteur.

Volume de la garantie

L'appareil a été fabriqué avec soin, selon de sévères directives de qualité et il a été entièrement contrôlé avant la livraison.

La garantie s'applique aux défauts de matériel ou aux défauts de fabrication.

Cette garantie ne s'étend pas aux parties du produit qui sont exposées à une usure normale et peuvent être donc considérées comme des pièces d'usure (par exemple la lame) ou pour des dommages affectant les parties fragiles (par exemple les commutateurs).

Cette garantie prend fin si le produit endommagé n'a pas été utilisé ou entretenu d'une façon conforme. Pour une utilisation appropriée du produit, il faut impérativement respecter toutes les instructions citées dans le manuel de l'opérateur. Les actions et les domaines d'utilisation déconseillés dans la notice d'utilisation ou vis-à-vis desquels une mise en garde est émise, doivent absolument être évités.

Marche à suivre dans le cas de garantie

Pour garantir un traitement rapide de votre demande, veuillez suivre les instructions suivantes :

- Tenez vous prêt à présenter, sur demande, le ticket de caisse et le numéro d'identification (IAN 298481) comme preuve d'achat.

- Vous trouverez le numéro d'article sur la plaque signalétique.

- Si des pannes de fonctionnement ou d'autres manques apparaissent, prenez d'abord contact, par téléphone ou par e-Mail, avec le service après-vente dont les coordonnées sont indiquées ci-dessous. Vous recevrez alors des renseignements supplémentaires sur le déroulement de votre réclamation.

FRBE

- En cas de produit défectueux vous pouvez, après contact avec notre service clients, envoyer le produit, franco de port à l'adresse de service après-vente indiquée, accompagné du justificatif d'achat (ticket de caisse) et en indiquant quelle est la nature du défaut et quand celui-ci s'est produit. Pour éviter des problèmes d'acceptation et des frais supplémentaires, utilisez absolument seulement l'adresse qui vous est donnée. Assurez-vous que l'expédition ne se fait pas en port dû, comme marchandises encombrantes, envoi express ou autre taxe spéciale. Veuillez renvoyer l'appareil, y compris tous les accessoires livrés lors de l'achat et prenez toute mesure pour avoir un emballage de transport suffisamment sûr.

Service Réparations

Vous pouvez, contre paiement, faire exécuter par notre service, des réparations qui ne font pas partie de la garantie. Nous vous enverrons volontiers un devis estimatif.

Nous ne pouvons traiter que des appareils qui ont été correctement emballés et qui ont envoyés suffisamment affranchis.

Attention: veuillez renvoyer à notre agence de service votre appareil nettoyé et avec une note indiquant le défaut constaté. Les appareils envoyés en port dû - comme marchandises encombrantes, en envoi express ou avec toute autre taxe spéciale ne seront pas acceptés. Nous exécutons gratuitement la mise aux déchets de vos appareils défectueux renvoyés.

Service-Center

FR Service France

Tel.: [phone]

E-Mail: [e-mail]

IAN 298481

RE Service Belgique

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 298481

Importateur

Veuillez noter que l'adresse suivante n'est pas une adresse de service après-vente. Contactez d'abord le service après-vente cité plus haut.

Nous certifions par la présente que leTaille-haie à manche longde construction FHL 900 F5Numéro de série 201805000001 - 201805113500est conforme aux directives UE actuellement en vigueur :
2006/42/EC • 2014/30/EU • 2000/14/EC • 2011/65/EU*
En vue de garantir la conformité les normes harmonisées ainsi que les normes et décisions nationales suivantes ont été appliquées :
EN 60745-1:2009+A11:2010EN ISO 10517:2009+A1:2013 • EN ISO 12100:2010EN 55014-1:2017 • EN 55014-2:2015EN 61000-3-2:2014 • EN 61000-3-3:2013
Nous certifions également conformément à la directive sur les émissions de bruit 2000/14/EC que :Niveau de puissance acoustiquegaranti : 99 dB(A)mesuré : 95,47 dB(A)Procédé d’évaluation de la conformité appliqué selon l’annexe V / 2000/14/EC
Le fabricant assume seul la responsabilité d’établir la présente déclaration de conformité :
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 Großostheim, 10.05.2018Germany	Christian FrankChargé de documentation

* L'objet de la déclaration décrit ci-dessus est conforme aux dispositions de la directive 2011/65/UE du Parlement Européen et du Conseil du 8 juin 2011 sur la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques.

Update · Version des informations · Stand
