Aku retezová pila

Vouw voor het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparatus.

PL

NL/BE Vertaling van de originele gebruiksaanwijzing

Algemene beschrijving. 89

Omvang van de levering 89

Functiebeschrijving 89

Overzicht 89

Veiligheidsfunkties 90

Veiligheidsvoorschriften 91

Symbolen in de handleiding. 91

Symbolen op de zaag 92

Algemene veiligheidsinstructies voor elektrisch gereedschap 93

Veiligheidsinstrumentes voor hettingzagen 96

Veiligheidsmaatregelen

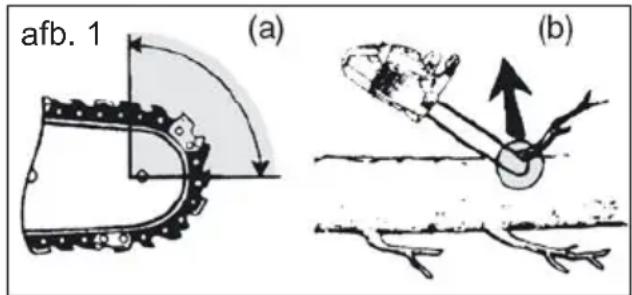

tegen terugslag 97

Verdergaande veiligheidsinstrumentes ...98

Restrisico's. 99

Montage 99

Zaagketting en zwaard monteren.....99

Ketting aanspannen. 100

Kettingsmering 101

Accuplaatsen/verwijderen 101

Bediening 102

Starten 102

Laadstatusindicator. 102

Kettingrem kontroleren 102

Automatische oliebevloeing
kontroleren 103

Zwaardervangen. 103

Zaagtechnieken 103

Allgemeen 103

Doorzagen 104

Snoeien 105

Bomen vellen 105

Onderhoud en reiniging.....107

Reiniging 107

Kettingen olien. 108

Ketting slijpen 108

Spanning instellen 109

Nieuwe ketting latent inlopen 109

Onderhoudsintervallen 109

Zwaard onderhoden 110

Zwaard omdraaien 110

Bewaren 111

Berging en milieu. 111

Vervangstukken/Accessoires....111

Garantie 112

Reparatieservice 113

Service-Center 113

Importeur 113

Foutmeldingen 114

Vertaling van de originele CE-conformiteitsverklaring.....197

Explosietekening. 201

Inleiding

Hartelijkgefeliciteerdmetdeaankoopvan uw新模式 apparaat. Daarmee hebt u voor een hoogwaardig apparaat gekozen.

Dit apparaat ward tijdens de productie op kwaliteit gecontroleerd en aan een eind-controle onderworpen. De functionaliteit van uw apparaat is bijgevolg verzekerd.

Het kan nicht worden uitgesloten dat zich in uitzonderlijke gevallen op of in het apparaat of in de slangen ervan resten van smeerstoffen bevinden. Dat is geen manco of defect en geen grond voor ongerustheid.

De gebruiksaanwijzing vormt een bestanddeel van dit apparatus.

Ze omvat belangrijke aanwijzingen voor voeiligkeit, gebruik en afvalverwijdering.

Maak u vór het gebruik van het apparaat met alle bedienings- en veiligheidsinstructies vertrouwd. Gebruik het apparaatuitsluitend zoals beschreiben en voor de aangegeven toepassingsgebieden. Bewaar de handleiding goed en overhandig

alle documenten bij het doorgeven vanAlgemene beschrijving

apparaat mee aan derden.

Gebruik

De akku-kettingzaag is enkel voor het zagen van hout gekonstrueerd. Voor alle andere toepassingen (bv. het snijden van metselwerk, kunststoffen of levensmiddelen) is de zaag Niet geschikt. De kettingzaag is voor de doe-het-zelver bedoeld. Ze werk net voor industrieel langdurig gebruik ontwikkeld.

Het apparaat maakt deel uit van de reeks Parkside X 20 V TEAM en kan met accu's van de reeks Parkside X 20 V TEAM worden gebruikt. De accu's mogen alleen met originele laders van de serie Parkside X 20 V TEAM worden geladen.

De machine is voor gebruik door volwassenen bedoeld. Jongeren onder de 16aar mogen enkel onder toezicht de kettingzaag gebruiken.

De producent is nicht verantwoordelijk voor schade die veroorzaakt worden door foute bediening of door gebruik bij toepassingen waarvoord de zaag Niet geschikt is. Deze elektrische kettingzaag mag slechts door een persoon en uitsluitend voor het zagen van hout gebruikt worden. De kettingzaag moet met de rechtserhand aan dechterste handgreep en met de linkerhand aan de Voorste handgreep vastgehonden worden. Vór gebruik van de kettingzaag要去 de gebruiker alle in de gebruiksaanwijzing vermelde opmerkingen en aanwijzingen gelezen en begrepen hebben. De gebruiker要去 hepaste persoonlijke beschemmingsmiddelen (PBM) dragen. Met de kettingzaag mag uitsluitend hout gezaagd worden. Materialen zoals bijvoorbeeld kunststof, steen, metaal of hout dat vremde voorwerpen (bijvoorbeeld spijkers of schroeven) omvat, mogen nicht behandeld worden!

De afbeeldingen vindt u op deuitklapbare pagina's.

Omvang van de levering

Pak het apparaatuit en controllerer,of de inhoud volledig is:

• Akku-kettingzaag
  Zwaard (geleidingsrails) (reeds gemonteerd)
• Ketting (reeds gemonteerd)
• Beschermkoker voor zwaard
• Oliefles met 180 ml bio-olie
• Gebruiksaanwijizing

De accu's en de lader zich nicht meegeleverd.

Zorg voor een reglementair voorgeschreven afvalverwijdering van het verpakkingsmaterialial.

Functiebeschrijving

De draadloze kettingzaag is voorzien van een ketting-snelsponsysteme. De cirkel-zaagketting wordt over een zwaard (geleiderail) geleid. Een automatisch oliesystem zorgt voor continue kettingsmering. Om de gebruiker te beschermen, is het apparaatuitgerust met verschillende beveiligingsapparaten. Hieronder wordt de functie van de bedieningsonderdelen omschreven.

Overzicht

1 Achterste handgreep

2 Aan-/uitknop
3 Inschakelblokkering
4 Olietankdop

5 Voorste handgreep
6 Kettingremhendel/voorste hand-bescherming
7 Zaagketting
8 Zwaard (geleiderail)
9 Aanslagtand
10 Bevestigingschroef voor hetting-wielafdekking
11 Schroef voor hetting-snelsponsystemeem
12 Kettingwielafdekking
13 Oliepeil-indicatie
14 Achterste handbeveiliging
15 Zwaardbeschermingskoker
16 Accu
16a Ontgrendelknop accu
17 Lader
18 Oliefles

B 19 Railpin

19a Pen
20 Kettingrondsel
21 Kettingspanbalkje

22 Houder van kettingspanbalkje

E 23 Geleiderail voor accu
H 24 Oliedoorlaat
A Veiligheidsfunkties

1 awhile handvat met bescherming voor de hand (14)

beschermt de hand gegen takken en twijgen en als de ketting losspringt.

2 Aan-/uitschakelaar met hettingblokkering

bij loslaten van de aan- en uitschakelaar stopt de machine onmiddelijk

3 startvergrendeling

om de machine te{kunnen starten, moet eerst de startvergrendeling ontgrendeld worden.

6 kettingremhendel/bescherming van de hand

Veiligheidsvoorziening, die de ketting bij terugslag onmiddelijk stopzet; de hendel is ook manueel te gebruiken; beschermt de linker hand van de gebruiker als deze van het voorste handvat afglijd.

7 ketting met lichte terugslag

helpt u door special ontwikkelde veiligheids voorzieningen terugslagen op te vangen.

9 klemmhendel

versterkt de stabiliteit als vertikale sne des doorgevoerd worden en maakt het zagen makkelijker.

Technische gegevens

Akku-kettingzaag... PKSA 20-Li A1

Motorspanning 20V

Schakelafstand 10 mm

Schakelsterkte 1,1 mm

Tanden van het kettingwiel 6

Zwaardlengte 307 mm

Zaaglengte... ca. 230 mm

Temperatuur max 50^

Bedrijf. -20 - 50 °C

Opslag 0 - 45 °C

Geluidsdrukniveauu (LpA) 85,0 dB(A); KpA = 3,0 dB

Geluidsvermogensniveau (L_WA) gemeten.....93,9 dB(A); K_WA = 2,40 dB

gewaarborgd 98 dB(A)

Vibratie handvat

Achterste.1,41 m/s2; K= 1,5 m/s2

Voorste 3,97 m/s²; K= 1,5 m/s²

Let op! Een actuele lijst van de accu-compatibleit vindt u op: www.lidl.de/akku

Dit apparaat kan met de volgende accu's worden gebruikt: PAP 20 A1, PAP 20 A2, PAP 20 A3.

Deze accu's kuren met de volgende laders worden geladen: PLG 20 A1, PLG 20 A3, PDSLG 20 A1.

Laadtijd (min.)	PLG 20 A1	PLG 20 A3 PDSLG 20 A1
PAP 20 A1	60 30
PAP 20 A2	75 30
PAP 20 A3	90 60

De aangegeven trillingemissiewaarde werd volgens een genormaliseerd testmethode gemeten en kan ter vergelijkking van een stuk elektrisch gereedschap met een ander gebrukt worden.

De aangegeven trillingemissiewarde kan ook voor een inleidende inschatting van de blootstelling benut worden.

Waarschuwing:

ankelijk van de manier, waarop het elektrische gereedschap gebruikt worden, kan de trilingemissiewaardeijdens het efectieve gebruik van het elektrische gereedschap van de aangegeven waardeverschillen.

Probeer de belasting door trillingen zo gering möglich te houden. Voorbeeldmaatregelen voor de reductie van trillingsbelasting zich het dragen van handschoenen bij het

gebruik van het gereedschap en de beperking van de werklijk. Daar bij要去en alle delen van de bedrijfs-cyclus in acht worden genomen (bij voorbeeld tijden, waarop het elektrische werktuig is uitgeschakeld en tijden waarin het weliswaar is ingeschakeld, maar zonder belasting draait).

Veiligheidsvoorschriften

Dit gedeelte behandelt de fundamentele veiligheidsrichtlijnen bij het werkem met de elektrische kettingzaag.

Een elektrische kettingzaag is een gevaarlijke machine, die bij fout of slordig gebruik ernstige of zichs dodelijkke verwondingen kan veroorzaken. Let THATOM op volgende richtlijnen voor zowel uweiligheid als voor die van anderen en vraag bijonzekerheden een vakman om raad.

Symbolen in de handleiding

Gevaarsymbolen met gevevens terpreventie van lichamelijke letsels en materieleschade.

Gebodsteken (inplaats van het uitroepingsteken is het gebod toegelicht) met gegevens terpreventie van beschadigingen.

Aanwijzingsteken met informatie voor een betere omgang met het apparaat.

Draag beschermende handschoenen om snijwonden te vermijden!

Symbolen op de zaag

Een elektrische kettingzaag is een gevaarlijke machine, die bij fout of slordig gebruik ernstige of zelfs dodelijke verwondingen kan veroorzaken. Let THATOM op volgende richtlijnen voor zowel uweilighheid als voor die van anderen en vraag bij onzekerheden een vakman om raad.

Lees aandachtig de gebruiksaanwij- zing die bij de machine hoort!

en oorbescherming dragen!
g een veiligheidsbril!

Draag een veiligheidshelm

Beschermende kledij gebruiken

Draag veiligheidshandschoenen om snijwonden te voorkomen.

Draag snijvaste veiligheidslaarzen met anti-slip-zolen.

Hou de machine met beiden handen vast.

Opgepast! Terugslag - let op voor terugslag van de machine

Stel de machine nicht bloot aan vocht. De machine mag noch vochtig zich noch in vochtige omgeving gebrukt worden.

Voer onderhouds- en reinigingswerkzaamheden in principe enkel bijuitgeschakelde motor en verwiederde accu'suit.

Gegarandeerd akoestisch niveau

Zwaardlengte

Machines horen nicht bij huishoudelijk afval.THuis.

Kettingrem

Dit apparaat maakt deel uit van Parkside X 20 V Team

Pictogram onder het kettingrondsel:

Looprichting van de zaagketting in acht nemen. Let op! Lees de gebruiksaanwijzing.

Pictogram op het zwaard:

Looprichting

zaagketting

Pictogram op de olietankdop:

Zaagketting olien

Pictogram op de bevestigingschroef voor de kettingwielafdekking:

OPEN

DICT

Pictogram op de kettingremhendel:

Kettingrem: UIT

Kettingrem: AAN

Pictogram op de schroef voor het ketting-snelsponsystem:

lossen

Algemene veiligheidsinstructures voor elektrisch gereedschap

WAARSCHUWING! Lees alle veiligheidsaanwijzingen, instructies, borden en technische gegevens die voor dit elektrische gereedschap gelden. Verzuim bij de naleving van de veiligheidsinstructies en aanwijzingen kan een elektrische schok, brand en/of ernstige verwondingenveroorzaken.

Bewaar alle veiligheidsinstructies en aanwijzing voor de toekomst.

Het in de veiligheidsinstructies gebrukke begrip „Elektrisch gereedschap" heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) en op elektrisch gereedschap met batterijvoeding (zonder netsnoer).

1) Veiligkeit op de werkplaats

a) Houd uw werkruimte netjes en goed verlicht. Wanorde of onverlich- te werkomgevingen konnen tot ongeval- len leiden.
b) Werk met het elektrische gereedschap Niet in een explosieve omgeving, waarin er zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap produceert vonken, die het stof of de dampen können doen ontsteken.
c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap op een veilige afstand. In geval van

afleiding kunt u de controle over het apparaat verliezen.

2) Elektische verilgheit

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele manier veranderd worden. Gebruik geen adapterstekkers samen met geaard elektrisch gereedschap. Ongewijzigde stekkers en passende stopcontacten doeon het risico voor een elektrische schok afnemen.
b) Vermijd lichamelijk contact met geaarde oppervlakken, zoals van buizen, verwarmingsinstallaties, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok als uw lichaam geaard is.
c) Houd elektrisch gereedschap op een veilige afstand tot regen of nattigheid. Het binnendringen van water in elektrisch gereedschap doet het risico voor een elektrische schok toenemen.
d) Gebruik het snoer Niet voor een ander doeleinde om het elektrische gereedschap te dragen, op te hangen of om de stekker uithet stopcontact te trekken. Houd het snoer op een veilige afstand tot把它, olie, scherpe kanten of bewegende apparaatonderden. Beschadigde of verstrikt geraakte snoeren doen het risico voor een elektrische schok toenemen.
e) Als u met elektrisch gereed-schap in de open lucht werkt, maakt u enkel gebruik van ver-lengsnoeren, die ook voor buiten geschikt zich. Het gebruik van een voor buiten geschikt verleungsnoer

doet het risico voor een elektrische schok afnemen.

f) Wanner het gebruik van het elektrische gereedschap in een vochtige omgeving Niet te vermijden is, gebruik dan een aardlekschakelaar. Het gebruik van een aardlekschakelaar reduceert het risico op een elektrische schok.
3) Veiligkeit van Personen
a) Wees aandachtig, let erop wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder de invloed van drugs, alcohol of medicijnen staat. En moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
b) Draag persoonlijke beschemingsuitrusting en altiid een beschermbril. Het dragen van een persoonlijke beschemingsuitrusting, zoals stofmasker, slipvrije veiligheidschoenen, beschemende helm of gehoorbescheming, al naargelang de aard en de toepassing van het elektrische gereedschap, doet het risico voor verwondingen afnemen.
c) Vermijd een onopzettelijke ingebruikname. Vergewis u dat het elektrische gereedschapuitgeschakeld is voordat u het op de stroomvoorziening en/of de accu aansluit, het opneemt of draagt. Als u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of het apparaat ingeschakeld p de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
d) Verwijlder instelgereedschap

of schroefsleutel voordat u het elektrische gereedschap inschakelt. Gereedschap of een sleutel, die zich in een draaiend apparaatonderdeel bevindt, kan tot verwondingen leiden.

e) Vermijd een abnormale li- chaamshouding. Zorg voor een veilige stand en houd te allen tijde uw evenwicht. Daardoor kunt u het elektrische gereedschap in onverwachtete situaties beter controeren.
f) Draag geschikte kledij. Draag geen ruimzittende kleding of sieraden. Houd haar, kledij en handschoenen op een veilige afstand tot bewegende onderdelen. Loszittende kledij, sieraden of langhaar kan/konnen door bewegende onderdelen vastgegrepen worden.
g) Wonneer stofafzuiig- en opvangsystemen können worden gemonteerd, moeten deze aangesloten worden en correct worden gezruikt. Gebruik van een stofafzuiiginrichting kan bevaren door stof doen afnemen.
h) Laat u Niet verleiden tot een vals gevoel van veiligheid en negeer nooit de veiligheidsregels voor elektrische gereedschappen, ook wonneer u na veelvuldig gebruik vertrouwd bent met het elektrisch gereedschap. Onopletende handelingen kuren in fracties van seconden ernstig lichamelijk letsel tot gevolg hebben.
4) Gebruik en behandeling van het elektrische gereedschap
a) Overbelast het apparaat nicht. Gebruik voor uw werk het waarvoor bestemde elektrische

gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger in het aangegeven vermogensgebied.

b) Gebruik geen elektrisch gereedschap, waarvan de schakelaardefect is.Elektrisch gereedschap,datnietmeer in- ofuitgeschakeld kan worden,is gevaarlijk en moet gerepareerd worden.
c) Trek de stekker uit het stopcontact en/of verwijder de afneembare accu, voordat u instellen-gen aan het apparaat verricht,gebruiksaccessoires verwisselt of het elektrische gereedschapweglegt.Deze voorzorgsmaatregelvoorkomt een onopzettelijke start van het elektrische gereedschap.
d) Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat Personen het apparaat Niet gebruiken, die daarmee Niet vertrouwd zijn of deze aanwijzingen Niet gelezen hebben. Elektrisch gereedschap is gevaarlijk als het door onervaren personen gebruikt worden.
e) Verzorg het elektrische gereedschap en de bijbehorende werktuigen zorgvuldig. Controller, of beweegbare onderdelen foulloos functioneren en nicht klemmen, of er onderdelen gebroken of zodanig beschadigd zich, dat de werking van het elektrische gereedschap in negatievezin beinvloed worden. Laat beschadigde onderdelen voor het gebruik van het apparatusaat repareren. Tal van ongevallen hebben hun oorzaak in slecht onderhouden elektrisch gereedschap.
f) Houd snijd-/snoeigereedschapscherp en netjes. Zorgvuldig onderhoulden snijd-/snoeigereedschap met

scherpe snijdkanten geraken minder gekneld en is gemakkelijker te bedieren.

g) Gebruik elektrisch gereedschap, toebehoren, gebruiksereedschap enz. in overeenstemming met deze aanwijzingen. Houd waar bij rekening met de arbeidsomstandigheden en de uit te voeren activiteit. Het gebruik van elektrisch gereedschap voor andere dan de voorziene toepassingen kan tot gevaarlijke situatuies leiden.
h) Houd grepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde grepen en greepvlakken makeh het moeilijk om elektrisch gereedschap in onvoorziene situations veilig te bedieren en onder controle te houden.
5) Zorgvuldig omgaan met en gebruiken van Accutoestellen
a) Laad de accu's alleen op in acculaders, die door de producent aanbevolen worden. Voor een acculader die geschikt is voor een bepaalde soort accu's bestaat brandgevaar als hij met andere accu's gezrukt worden.
b) Gebruik alleen de waarvoortoor voorziene accu's in de elektronwerktuigen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
c) Houd de Niet-gebruike accuuit de buurt van paperclips, mun ten, sleutels, nagels, schroeven of andere petite metalen voorwerpen, die een overbrugging van de contacten zonden kunnen voroorzaken. Een kortsluiting tussen de accucontacten kan tot brand

wonden of brand leiden.

d) Bij verkeerd gebruik kan vloeistofuit de accu vrijkomen. Vermijd contact daarmee. Bij toevallig contact met water afspoelen. Als de vloeistof in de ogen komt, moet u bovendien een arts consulteren. Vrijkomende accuvloeistof kan tot geirriteerde huid of brandwonden leiden.
e) Gebruik geen beschadigde of gemodificierde accu. Beschadigde of gemodificierde accu's können zich onverwacht gedragen en brand, exploies en lichamelijk letsel veroorzaken.
f) Stel een accu Niet bloot aan brand of te hoge temperaturen. Brand of temperaturen boven 130^ kunnen een explosie veroorzaken.
g) Volg alle aanwijzingen voor het laden op en laad de accu of het accugereedschap nooit buiten het in de gebruiksaanwijzing aangegeven temperatuurbereik. Foutief laden of laden buiten het toe-gelaten temperatuurbereik kan de accu vernielen en het brandgevaar verhogen.

6) Service

a) Laat uw elektrisch gereedschapuitsluitend door gekwalificeerd, vakkundig geschoold personeel en enkel met originele reserveonderdelen repareren. Daardoor wordt verzekerd dat de veiligheid van het elektrische gereedschap in stand gehonden worden.
b) Verricht nooit onderhoud aan beschadigde accu's. Alle onderhoud aan accu's zou alleen door de fabrikant of een geautoriseerde serviceorganisatie要去en worden verricht.

Veiligheidsinstructies voor hettingzagen

• Houd bij een draaiende zaag alle lichaamsdelen op een veilige afstand van de zaagketting. Vergewis u voor de start van de zaag dat de zaagketting niets raakt. Bij het werken met een kettingzaag kan een moment van onoplettendheid ertoe leiden dat kleding of lichaamsdelen door de zaagketting vastgegrepen worden.
• Houd de kettingzaag altijd met uwrechterland aan de achefterste handgreep en uw linkerhand aan de voorste handgreep vast.

Het vasthouden van de kettingzaak in een omgekeerde arbeidshouding verhoogt het risico op verwondingen en mag Niet toegepast worden.

• Houd het elektrische gereedschap uitsluitend aan de geisoleerde handgreepoppervlakken vast omdat de zaagketting in contact met verborgen stroomleidingen of met het netsnoor kan komen. Het contact van de zaagketting met een spanningvoerende leiding kan metalen apparaatonderdelen onder spanning zetten en tot een elektrische schok leiden.
• Draag een beschermende bril en gehoorbescherming. Verdere beschermingsmiddelen voor hoofd, handen, benen zijn verplicht. Passende beschermende kledij verminder het gevaar voor verwondingen door rondvliegend spaanmaterial en een toevalige aanraking van de zaagketting.

• Werk met de kettingzaag nicht op een boom Bij de werkung van een kettingzaag op eenBoom bestaat er gevaar voor verwondingen.

• Let alkijd op een vaste stand en gebruik de kettingzaag enkel wonneer u op een vaste, veilige en effen grond staat. Een glibberige ondergrond of instabiele standvlakken, zoals op een ladder,+kunnen tot het verlies van het evenwicht of tot het verlies van de controle over de kettingzaag leiden.

• Houd er bij het snoeien van een onder spanning staande tak rekening mee dat deze terugveert.

Als de spanning in de houtvezels vrijkomt, kan de gespannen tak de operatror raken en/of de kettingzaag doe nerverliezen.

• Wees uiterst voorzichtig bij het snoeien van onderhout enjonge bomen. Het dunne materiaal kan in de zaagketting verstrikt geraken en op u slaan of uuit uw evenwicht brengen.
• Draag de kettingzaag aan de voorste handgreep in een uitgeschakelde toestand, de zaagketting van uw lichaam afgewend. Bij transport of bewaring van de kettingzaag steeds de beschermende afdekking opzetten. Een zorgvuldige omgang met de kettingzaag verlaagt de waarschijnlijkheid dat er per vergissing contact met de draaiende zaagketting plaatsvindt.
• Volg de aanwijzingen voor de smering, de kettingspanning en de wissel van toebehoren op. Een onoordeelkundig gespannen of gesmeerde ketting kan ofwel breken, ofwel het risico op terugslag verhogen.
• Houd handgrepen droog, netjes en vrij van olie en vet. Vettige, olieachtige handgrepen zijn glibberig en leiden tot het verlies van de controle.
• Enkel hout zagen. De ketting-Zaag nicht gebruiken voor werk

zaamheden, waarvoor ze Niet bestemd is - voorbeeld: gebruik de kettingzaag Niet voor het zagen van plastic, metselwerk of bouwmaterialen, die Niet van hout zijn. Het gebruik van de kettingzaag voor Niet reglementair voorgeschreven werkzaamheden kan tot gevaarlijke situaties leiden.

Veiligheidsmaatregelen gegen terugslag

Opgepast terugslag! Let tijdens het werkken op terugslag van de machine. Er bestaat verwondinggevaar. U kan terugslag vermijden door behoedzaamheid en de juiste zaagtechniek.

• Terugslag kan zich voordoen wanner het uiteinde van de geleiderail een voorwerp raakt of wanner het hout kromt en de kettingzaag in de snede vastklemt (zie aflb. 1, b).
• Een aanraking met het uiteinde van derail kan in sommige gevallen tot een onverwachtte, achefterwaarts gerichte reactie leiden, waar bij de geleiderail opwaarts en in de richting van de met de bediening belaste persoon geslagen worden (zie afb. 1, a).
• Het vastzitten van de keltingzaag aan de bovenkant van de geleiderail kan de rail fel in de richting van de operatior terugstoten.
• ledere van deze reacties kan ertoe

leiden dat u de controle over de zaag verliest en u zich möglichkerwijs ernstig verwondt. Vertrouv Nietuitsuitend op de in de kettingzaag ingebouwde veiligheidsvoorzieningen. Als gebruiker van een kettingzaag dient u verschillende maatregelen te treffen om vrij van gevaar voor ongevallen en verwondingen te konnen werken.

Een terugslag is het gevolg van een verkeerd of ontbrekend gebruik van het elektrische gereedschap. De terugslag kan door gpaste voorzorgsmaatregelen, zoals hierna beschreiben, verkommen worden:

• Houd de zaag met beiden handen vast, waar bij duim en vinger de handgrepen van de kettingzaag omsluiten. Breng uw lichaam en armen in een positie, waarin u tegen de terugslagkrachten bestand kunt zich. Als er gespaste maatregelen getroffen worden, kan de met de bediening belaste peroon de terugslagkrachten meester zich. Noot de kettingzaag loslaten.
  Vermijd een abnormale lichaamshouding en zaag nicht boven schouderhoogte. Daardoor wordt een onopzettelijk contact met het uiteinde van de rail vermeden een een betere controle van de kettingzaag in onverwachtete situatuies möglichk gesmaakt.
• Gebruik steeds door de fabrikant voorgeschreiben reservoirs en zaagkettingen. Verkeerde reservoirs en zaagkettingen können tot een scheur van de ketting en/of tot een terugslag leiden.
• Houd u aan de aanwijzingen vanwege de fabrikant voor het scherpen en het onderhonden

van de zaagketting. Te lage dieptebegrenzers verhogen de helling tot terugslag.

Verdergaande veiligheidsinstructies

• Respecteer zorgvuldig de onderhouds-, controle-en service-instructies in deze gebruiksaanwijzing.
  Beschadigde veiligheidsinrichtingen en onderdelen要去en door het vakkundige personeel van ons servicecenter gerepareerd of verrangen worden, voor zover er Niet ie's anders aangegeven is in de gebruiksaanwijzingen.
• Het is aanbevolen dat een eerste gebruiker het snijden van rondhout op een zaagbok of onderstel zou oefenen.
  Ga bij zaagwerkzaamheden op een helling altijd boven de boomstam staan. Om op het moment van het "doorzagen" de volledige controle te behouden, dient u tegen het einde van het zagen de druk te reduceren zonder de vaste greep op de handgrepen van de kettingzaag te losesn. Zorg ervoor dat de zaagketting de grond Niet raakt. Is de snede gemaakt, wacht dan tot de zaagketting stilstaat alvorens de elektrische kettingzaag waar te verwijderen. Schakel de motor van de elektrische kettingzaag steedsuit alvorens van boom te veranderen.
• Vuil, stenen, losse schors, nagels, klemmen en draad要去en van de boom worden verwijderd.
• Gebruik geen toebehoren dat nicht door PARKSIDE is aanbevolen. Dit kan namelijk leiden tot elektrische schok of brand.

Restrisico's

Ook als u dit elektrische gereedschap zoals voorgeschreiben bedient, blijven er al-tijd restrisico's bestaan. Volgende bevaren kunnen zich in verband met de constructiewijze en uitvoering van dit elektrische gereedschap voordoen:

a) Snijdwonden
b) Gehoorschade indien er geen geschichte gehoorbeschemming gedragen worden.
c) Schade aan de gezondheid, die van hand-/armtrillingen het gevolg zich indien het apparaat gedurende een langereperiode gebruikt wordt of Niet zoals reglementair voorgeschreven beheerd en onderhoden worden.

Waarschuwing! Dit elektrische gereedschap produeert tijdens de werking een elektromagnetisch veld. Dit veld kan in bepaalde omstandigheden actieve of passieve medische implantaten in negatieve zin beinvloeden. Om het gevaar voor ernstige of dodelijkke verwonden te verminderen, adviseren wij personen met medische implantaten, hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine bediend worden.

Neem de veiligheids- en accu- laadminstructies in acht die vermeld staan in de gebruiksaanwijzing van uw accu en van de lader van de reeks Parkside X 20 V TEAM. Een gedetailleerde beschrijving van het laadproces en andere informatie vindt u in de aparte gebruiksaanwijzing ervan.

Montage

Draag bij het werken met de kettingzaag altijd veiligheids-handschoenen en gebruik enkel de originele onderden. Trek de stekker uit als u aan de machine zich wil werken. Er bestaat gevaar voor verwondingen!

Vór u de elektrische kettingzaag in gebruik neemt, moet u:

• de zaagketting spannen,
• kettingolie bijvullen,
• Accu opladen en plaatsen
• de werkung van de kettingrem en het automatische oliesysteme controleren.

Zaagketting en zwaard monteren

Schakel het apparaat UIT en haal de accu eruit voordat u werkzaamheden utvoert.

1. Plaats de zaag op een vlakke ondergrond.
2. Draai de bevestigingschroef (10) te-gen de wijzers van de klok in, om de kettingwielkap (12) te verwijderen.
3. Spreid de zaagketting (7) in een lus zodat de snijkanten met de klok mee zichn uitgelijnd.

Orienteert u zich bij de uitlijing van de zaagketting (7) aan het pictogram aan het zwaard, resp. onder het kettin-grondsel (20).

Looprichting van de zaagketting

1. Leg de zaagketting (7) in de zwaardsleuf. Houd het zwaard (8) voor demontage in een hoek van ca. 45 graden maar boven gezwenkt om de zaagketting gemakkelijker van het kettingrondsel (20) te+kunnen brengen. Het is normal als de zaagketting doorhangt.
2. Plaats het zwaard (8) en de ketting (7) op de railpin (19). Als de pen (19a) rechts van de railsbout (19) in de langgatuitsparing van het zwaard zit, zit het zwaard goed. Het is normaal dat de ketting (7) doorhangt.
3. Plaats de kettingwielkap (12). Daar bij要去 het kettingspanbalkje (21) aan de binnenkant van de kettingwielafdekking (12) in de houder voor het kettingspanbalkje (22) worden gestoken.
4. Span de ketting (7) voor, door de schroef voor ketting-snelsponsysteme (11) rechtsom te draaien.
5. Draai de bevestigsschroef (10) vast.

Opgepast! De zaag kan olie verliezen.

Let u alstublieft erop dat de zaag na gebruik kan naoliën of leeglopen, vooral als ze zijdelings of op kop worden gelegerd. Dit is normal en worden door deoodzakelijkke verluchtingsopeningen in de bovenste tankrand verroorzaakt en is geen reden tot klacht. Aangezien elke zag in de productie gekontrolleerd en met olie getest worden, kan het zichen dat ondanks lediging een Klein beetje olie in de tank gebleven is, welke tijdens het transport de behuizing Licht met olie bevuild. Maak de behuizing met een vod schoon.

Vooraleer u de ketting verrangt, moet de gleuf van de geleidingsrail worden schoon-gemaakt waar bij aanwezige vuilafzettin

gen de ketting uit de rail kan springen. Het vuil kan ook de kettingolie opzuigen. Het gevolg zou zijn dat de kettingolie Niet of slechts in geringe mate aan de onderkant van de rail komt en de smering dus gereduceerd worden.

Ketting aanspannen

Het regelmatig aanspannen van de ketting dient voor de verilgheid van de gebruiker en vermindert of verhindent slijtage en kettingschade. We raden de gebruiker aan voor het aanvatten van het werk en met intervallen van ca. 10 minutes de kettingspanning te controleren en indien nodig te corrigeren.

Tijdens werken met de zaag worden de ketting warm enzet daardoor een beetjeuit.Met dit "langer worden" moet in het bijzonder bij十几年e kettingen rekening worden gehonden.

De zaagketting nicht aanspannen of verrangen als deze nog heet is, sondern ze na het afkoelen opnieweuw een beetje inkrimpt. Bij nietaleving kan dit leiden tot schade aan de geleidingsrail of de motor, sondern de zaagketting dan te strak rond het zwaard ligt.

Kettingspanning en -smering beinvloeden aanzienlijk de levensduur van de zaagketting.

De ketting is juist aangespand als ze aan de onderkant van het zwaard Niet doorhangt en men met de hand de ketting er volledig kan omheen trekken. Bij het trekken aan de zaagketting met een trekkracht van 9 N (ca. 1 kg) mag de afstandussen de zaagketting en de geleidingsrail nicht meer dan 2 mm bedragen.

Schakel het apparaat uit en haal de accu eruit voordat u werkzaamheden uitvoert.

1. Controller of de kettingrem los staat, d.w.z. of de kettingrem gegen (6) de voorste handgreep (5) is gedrukt.

2. Draai de bevestigsschroef (10) los ( ).

3. Voor het aanspannen van de zaagketting draait u de schroef (11) voor het ketting-snelsponsystem in uurwijzerszin.

Voor het verminderen van de spanning draait u de schroef (11) gegen uurwijzerszin.

1. Draai de bevestigsschroef (10) wee vast (D).

Een neue zaagketting moet u na minimaal 5 zaagsneden nogmaals opspanen.

Kettingsmering

Zwaard en ketting mogen nooit zonder olie vallen. Als u de accukettingzaag met te weinig olie gebruikt, nemen de zaagprestaties en de levensduur van de zaagketting af, omdat de ketting sneller bot wordt.Bij te weinig olie is er rookontwikkeling of een verkleuring van het zwaard zichbaar.

De motorzaag is met een automatische olie-bevloeijing uitgerust. Zodra de motor versnelt, vloeit ook de olie sneller maar het zwaard (8) toe.

Schakel het apparaat uit en haal de accu eruit voordat u werkzaamheden uitvoert.

Kettingolie bijvullen:

• Kontroleer de oliestandindicatie (13) regelmatig en vul bij het bereiken van de "Minimumindicatie" olie bij. De olietank bevat ca. 270 ml olie.
  Maakt u gebruik van Bio-kettingolie. Deze olie omvat ter reductie van wrijving en slijtage bijvoegingen en schaatd het pompystemeert. U kunt deze olie via ons servicecenter bestellen.
• Als u Niet beschicht over kettingolie, kunt u het Beste een kettingolie zonder hechtende additieven gebruiken.
  Maak de olietank leeg als u langere werkpauzes (6-8 weken) inlast.

1. Draai de dop van de olietank (4) en vul de tank met kettingolie.

2. veeg eventueel gemorste olie
   weg en sluit de dop waar.

Schakel altijd het apparaatuit en LAST de motor afkoelenvoordat u kettingolie ingiet.Doordat er olie overloopt,ontstaat er brandgevaar.

Accuplaatsen/ verwijderen

1. Om de accu (16) in het apparaat teplaatsen, schuift u de accu langs geleidingsrails (23) in het apparaat. Ze klikken hoorbaar vast.
2. Om de accu (16) uithetapparaat te verwijderen,drukt u op de ontgrendelknop (A 16a) van de accu en trekt u de accu eruit.

Bediening

Start de kettingzaag pas als het zwaard, de ketting en de ketting-wielbescherming juist gemonteerd zich. Let bij het starten op een stabile houding. Wees er zeker van voor het starten dat de elektrische kettingzaag geen voorwerpen raakt.

Opgelet! De zaag kan olie verliezen, zie Ingebruikname.

Starten

1. Plaats EVT. de accu (E 16) in het apparaat (zie "Accuplaatsen/verwijde- ren").

2. Kontroleer voor het starten

3. of er genoeg olie in de tank is, vul anders olie bij (zie "Kettingolie bijvullen")

4. de laadtoestand van de accu.

5. Ontgrendel de kettingrem door de remhendel (6) gegen het voorste handvat (5) te drukken.

6. Houdt de akku-kettingzaag goed met\ beide handen vast, met de rechtter\ hand aan het achechterste (1) en met de\ linker hand aan het voorste handvat\ (5). Duimen en vingers要去en de\ handvaten goed omsluiten.
7. Voor het starten ontgrendelt u met de rechter duim de startvergrendeling (3) en drukt dan op de aan- en uitschakelaar (2), de elektr-o-motor loopt nu met de hoogste snugheid. Laat de startvergrendeling (3) los.
8. De motorzaag stopt als u de aan- en uitschakelaar (2) wee loslaat. Een continu-schakeling is nicht möglichk.

Laadstatusindicator

Het Laadstandindicator signaleert de laadtoestand van de accu.

De laadtoestand van de accu worden aangegeven doordat de correspondende LED-lamp aanflitst, wanner het apparaat in bedrijf is. Houd hiervoorde knop ingedrukt.

Drie LED's branden (rood, orangje en groen): accu geladen

Twee LED's branden (rood en orangje): accu gedeelrijk geladen

Eén LED brandt (rood): accu moet worden geladen

Kettingrem kontroleren

De motor kan nicht starten als de kettingrem vergrendeld is. Gebruik de kettingrem nicht om de kettingzaag te starten of te stoppen.

1. Leg de akku-kettingzaag op een vaste, effen ondergrond. Ze mag nicht met voorwerpen in aanraking komen.
2. Controller of de kettingrem los staat, d.w.z. of de kettingrem gegen (6) de voorste handgreep (5) is gedrukt.
3. Houdt de elektrische kettingzaag goed met beiden handen vast, met de rechtter hand aan het achechterste (F 1) en met de linker hand aan het voorste handvat (F 5). Duimen en vingers要去en de handvaten goed omsluiten.
4. Start de akku-kettingzaag.
5. bedien bij lopende motor de kettingremhendel (6) met de linker hand.
6. Als de kettingrem goed functioneert, laut u de aan-/uitschakelaar (2) los en haalt u de rem van de ketting.

Indien de kettingrem nicht goed functioneert, mag u de kettingzaag Niet gebruiken. Laat de akku-kettingzaag door once klantenservice repareren.

Automatische oliebevloeing kontroleren

Kontroleer voor het starten het oliepeil en de automatische olie-bevloeijing.

• Start de kettingzaag en houdt ze boven een lichte ondergrond. De zaag mag de bodem Niet aanraken. Als u oliesporen ziet, funktioneert de kettingzaag maar behoren.

Als er geen oliespoor zichtaar is, reinig dan eventueel de oliedoorlaat ofaat de akku kettingzaag door once klantenservice reparen.

Reinig de olietoevoer van het zwaard (24) om een optimale, automatische oliebevloeing van de kettingijdens het zagen te garanderen. Maak hiervoor gebruik van een kwast of een doeK, om restenuit de oliedoorlaat te verwijderen.

Zwaard verwangen

1. Schakel het apparaat uit en haal de accu (A 16) uit het apparaat.
2. Plaats de zaag op een vlakke ondergrond.

3. Draai de bevestigingschroef (10) en de schroef voor het ketting-snelsponsystem (11) gegen uurijzerzin () , om de kettingspanning te verminden en de kettingwielkap (12) te verwonden.

4. Verwijder het zwaard en de ketting [7]. Houd het zwaard (8) voor de demon- tage in een hoek van ca. 45 graden maar boven gezwenkt om de zaagketting gemakkelijker van het kettingrond-sel (20) te+kunnen afnemen.

5. Vervang het zwaard en monteer zwaard en ketting zoals onder „Zaag-ketting en zwaard monteren" beschre-ven.

Het opspanen van de neue ketting worden in het hoofdstuk, Inbedrijfstelling' beschreiben.

Zaagtechnieken

Allgemeen

Neem de bescherming gegen la- waai en lokale voorschriften bij het houthakken in acht. Plaatselijke bepalingen hunnen een onderzoek waar geschiktheidoodzakelijk maken.Vraag bij het bosbeheer na.

• Vuil, stenen, losese schors, spijkers, haakjes en draad dienen van de boom verwijderd te worden.
  Bij zaagwerkzaamheden op een helling steeds boven de boomstam staan.
• Om op het moment van het „doorzagen" de volledige contrôle te behouden gegen het einde van de snede de drukkracht verminderen zonder de vaste grip aan de handgrepen van de kettingzaag te losers. Erop letten dat de kettingzaag nicht de grond raakt.

Na voltooing van de snede de stilstand van de kettingzaag afwachten voordat men de zaagketting waar verwijdert.

• De motor van de kettingzaag alsijduitschakelen voordat men van de ene

aar de andere boom overgaat.

Zet bij iedere snede de klauwaanslag er vast gegen en begin dan pas met het zagen.
- U heeft een betere kontrole over de zaag als u met de onderkant van het zwaard (met trekkende ketting) en nicht met de bovenkant van het zwaard (met schuivende ketting) zaagt.
- De ketting mag tijdens of na het doorzagen noch de aarde noch andere voorwerpen aanraken.
- Let op dat de zaagketting nooit in de zaagsnede worden geklemd. De boomstam mag Niet breken of scheuren.
- Let ook op de veriligheidsmaatregelen i.v.m. terugslag (zie veriligheidsvoorschriften).
- Laat bij het knotten de grotere waar beneden gerichte takken die de boom steunen, in eerste instantie staan. Kleinere takken, met een snijbeweging afsnijden
Bij zaagwerkzaamheden op een helling steeds boven de boomstam staan. Om op het moment van het „doorzagen" de volledige controle te behouden gegen het einde van de snede de drukkracht verminderen zonder de vaste grip aan de handgrepen van de kettingzaag te losesen. Erop letten dat de kettingzaag Niet de grond raakt. Na voltooiing van de snede de stilstand van de kettingzaag afwachten voordat men de zaagkettingaar verwijdert. De motor van de kettingzaag altijd uitschakelen voordat men van de ene maar de andereBoom overgaat.

Als de ketting vast komt te zitten, probeer dan in geen geval de akku-kettingzaag met geweld uit de boom te trekken. Er bestaat verwon

dingsgevaar. Zet de motor af en gebruik een wig of een hefboomarm om de akku-kettingzaag los te krijgen.

Doorzagen

Doorzagen is het zagen van de gevelde boom inkleinere, te hanteren stukken. Zorg ervoor dat u stabel staat en dat uw lichaamsgewicht gelijkmatig is verdoeffd over beiden voeten. Indien möglichkt moet de stam zich geplaatst op takken, balken of wiggen of erdoor ondersteund worden.

• Let erop dat de ketting tijdens het za-gen nicht de aarde raakt.
  Zorg voor een goede, stabiele houding en stelt u zich op steile terreinen boven de stam. Om op het moment van het "doorzagen" de volledige controle te behouden, dient u tegen het einde van het zagen de persdruk te reduceren zonder de vaste greedp aan de handgrepen van de kettingzaag te losesn. Is de snede gemaakt, wacht dan tot de zaagketting stil staat, alvorens de kettingzaag waar te verwijderen. Schakel de motor van de kettingzaag steedsuit, alvorens van boom te veranderen.

1. Stam ligt op de grond

ag de stam langs boven volledig door en let erop, op het einde de bodem nicht te raken. Indien de stam kan worden gedraaid, zaagt u hem voor 2/3 door. Vervolgens draait u de stam om en zaagt u de rest van boven maar beneden door.

2. Stam is aan 1 kant gestut

ag de stam eerst van beneden\ aar boven (met de bovenkant\ van het zwaard) voor 1/3 door,

om te voorkomen dat stam scheurt. Zaag verwolgens de boom van bovenaar beneden (met de onderkant van het zwaard)aar de eerste zaagsnede toe,om te voorkomen dat de ketting worden vastgeklemd.

3. Stam is aan beiden kanten gestut

Zaag de stam eerst van boven\ aar beneden (met de onderkant\ van het zwaard) voor 1/3 door.\ Zaag de stam verwolgens van\ onderaar boven (met de bo- venkant van het zwaard) door,\ tot de onderste zaagsnede is\ bereikt.

4. Zagen op een zaagbok

Houd de elektrische kettingzaag met bye handen stevig vast en beweeg de kettingzaag tijdens het zagen van het lichaam af. Als de stam is doorgezaagd, brengt u de zaag rechts langs uw lichaam (1). Houd uw linker-arm zorecht maybelk (2). Let op de vallende stam. Ga zo staan, dat de vallende stam geen gevaar oplevert. Let op uw voeten. De vallende stam kan op uw voeten vallen. Denk ook om uw evenwicht (3).

Snoeien

Met snoeien wordt het afzagen van takken en twijgen van een geveldeBoom bedoeld.

Er gebeuren vaak ongelukken bij het snoeien. Zaag nooit takken af als u op een boomstam staat. Let op een eventuele terugslag als takken onder spanning staan.

• Verwijder de zijtakken pas na het doorzagen.
• Onder spanning staande takken moeten van onder maar boven gezaagd worden om vastklemmen van de kettingzaag te voorkomen.
• Bij het afzagen van dikkere takken gebruikt mendezelfde techniek als bij het verzagen.
• Werk links van de stam en zo zich mogelijk bij de elektrische kettingzaag. Laat het gewicht van de zaag zoveel möglichk op de stam rusten.
• Verander vanplaats om takken aan de andere kant van de stam af te zagen.
• Vertakte takken worden apart afgezaagd.(ziee N).

Bomen vellen

Er is veel ervaring vereist om bomen te vellen. Vel enkel bomen als u zeker en veilig met de elektrische kettingzaag kan omgaan. Gebruik de elektrische kettingzaag in ieder geval nicht als u zich onzeker voelt.

• Let erop dat er geen mensen of dieren in de buurt van het werkterrein zijn. De veilige afstandCUSden te vellen boom en deeerstvolgende werkplaats moet 212 boomlengte bedragen.
• Let op de valrichting.

De gebruiker moet zich in de buurt van de gevelde boom veilig{kunnen bewegen om de boom makkelijk te kunndoorzagen en snoeien.

• Vermijdt dat de vallende boom in een andereboom blijft hangen. Let op denatuurlijke valrichting die van neiging en kromming van deBoom, van de windrichting en het aantal fallen afhankelijk is.

• Sta bij steile terreinen steeds boven de te vellen boom.

• Kleine bomen met een diameter van 15-18 cm können normal met 1 snede afgezaagd worden.
• Bij bomen met een grotere diameter moet er met kerfsnijwerk en een valsnede gewerkt worden (zie onder).
• Worden bomen door twee of meerere personen tegelijk gesnoeid en gemeld, dan要去 de afstand tussen de Personen die bomen vellen en snoeien ten minste het dubbele van de hoogte van de boom bedragen die worden gemeld. Bij het vellen van bomen要去 worden gegarandeerd dat andere Personen Niet worden blootgesteld aan gevaar, dat er geen nutsvoorzieningen worden gereakt en er geen materiele schade wordenveroorzaakt. Komt eenBoom met een voedingskabel in aanraking, dan要去 het nutsbedrijf ommiddelijk op de hoogte worden gebracht.
• Vuil, stenen, losse schors, nagels, klemmen en draad要去en van de boom worden verwijderd.

Vel geen boom als er een sterke of draaiende wind is of als er gevaar voor beschadiging van eigendom bestaat of als de boom op leidingen zou+kunnen vallen.

Zet onmiddelijk na einde van de werkzaamheden de oorbeschering af zodate u waarschuwingssignalen en geluiden kan horen

1. Snoeien:

Verwijder takken die maar beneden hangen door even boven de tak te beginnen. Snoei nooit hoger dan op schouderhoogte.

2. Vluchttraject:

rwijder het kreupelhout

rondom de boom, zodat u zich eenvoudig kurz terugtrekken. Het vluchttraject (1) dient in ongeveer 45^ te staan op de geplande valrichting (2).

3. Kerven zagen (A)

Maak een valkerf in de richting waarin de boom moet vallen. Begin met de onderste, horizontale snede. De zaagdiepte要去 ongeveer 1/3 van de stamdi-ameter bedragen. Daardoor wordt vermeden dat de zaag-ketting of de geleidingsrail bij de tweede inkeping ingeklemd raakt. Maak nu een schuine zaagsnede met een snijhoek van ongeveer 45^ van bovenaf, die precies op de onderste zaagsne- de uitkomt.

Ga nooit voor een boom staan die ingekerfd is.

4. Valsnede (B)

Maak de valsnede aan de andereijke van de stam, verwijl u links van de boomstam staat en met trekkende ketting zaagt. De valsnede moet horizontaal 5 cm boven de horizontale kerfsnede verlopen.

De valsnede要去 diep zich
dat de afstand tussen valsnede
en kerfijn minstens 1/10 van
de stamdiameter bedraagt. Het
niet doorgezaagde gedeelte
van de stam worden bestempeld
als scharnierstuk (valkerf). Het
scharnierstuk verhindert dat de
boom draait en in de verkeerde
richting valt. Zaag het scharnier-

stuk nicht door.

1. Als de velsnede aan het schar-nierstuk worden benaderd, zou de boom要去en beginnen te vallen. Als blijkt dat de boom eventueel Niet in de gewenste richting valt of terug neigt en de zaagketting klem komt te zitten, onderbreekt u de velsnede en gebruikt u een wig van hout, kunststof of aluminium om de snede te openen en de boom om te leggen in de gewenste vallijn.

1. Als de stam diameter groter is dan de lenghte van het zwaard, kaak dan 2 snedes.

Wij raden onervaren gebruikers veiligheidshalte af om een boomstam te vellen waarvan de diameter gro-ter is dan de lenghte van het zwaard.

1. Na het zagen van de valsnede valt de boom vanzelf of met behulp van de wig of het breekijzer.

Trek de zaag uit de snede, schakel de motor uit, leg de akku-kettingzaag neer en verlaat het terrein via de vluchtweg van zodra de boom begint te vallen. Let op voor de valende takken en struikel Niet.

Onderhoud en reiniging

Voer onderhouds- en reingingswerkzaamheden in principe bij uitgeschakelde motor en verwijderde accu's

uit. Verwondinggevaar!
Laat onderhoudswerkzaam-heden die nicht in deze handleiding worden genoemd door once werkplaats uitvoeren. Gebruik enkel originelevervangstukken. Laat demachine eerst afkoelen Vooraleer u de machine gaat reinigen of herstellen. Gevaar voor verbranding!

Gevaar door snijdwonden! Draag gegen snijdwonden beschemende handschoenen.

Schakel het apparaat uit en haal de accu eruit voordat u werkzaamheden uitvoert.

Reiniging

• Reinig de machine grondig na elk gebruik. Daardoor verlangt u de levensduur van de machine en vermijdt u ongelukken.
• Houdt de handvaten benzine-, olie-en vetvrij. Maak de handvaten indien nodig met een vochtige, in zoep gewassen vod schoon. Gebruik geen oplosmiddel of benzine voor het reinigen!
• Reinig na elk gebruik de ketting. Gebruik hiervoor een penseel of handveger. Gebruik geen vloeistoffen voor het reinigen van de ketting. Na reiniging de kettinglicht met olie instrijken.
• Reinig de verluchtingsgaten en de oppervlakken van de machine met een penseel, handveger of droge vod. Gebruik geen vloeistoffen voor het reinigen.

Kettingen oliën

Reinig en olie de ketting regelmatig. Daardoor houdt u de ketting scherp en levert de machine topprestaties. Bij schade voroorzaakt door ontoreikend onderhoud van de akku-kettingzaag vervalt de garantie. Verwijder de accu en gebruik snijbestendige handschoenen bij het hanteren van de ketting of het zwaard.

• Olie de kelting na reiniging, na 10 uur gebruik of minstens 1 maal per week maar gelang wat eerst voorkomt.
• Voor het oliën要去 het zwaard, voornamelijk de tanden van het geleispoor, grondig gereinigd worden. Gebruik hiervoort een handveger of een droge vod.
• De delen van de ketting kan u het best met behulp van een oliespuit met punt oliën (in de vakhandel te verkrijgen). Breng druppelsgewijs olie aan op de punten van de tanden en de schakels van de ketting.

Ketting slijpen

Afwijkingen van de aangegeven maten van de slijpgeometrie+kunnen de neiging van de machine tot terugslag verhogen. Vergroot het gevaar op ongevallen.

Voor het slijpen van de ketting zijn speciale werktuigenoodzakelijk, waarvan de messen de juiste hoek hebben en in de juiste diepte geslepen zich. Onervaren gebruikers van kettingzagen raden wij aan de ketting door een vakman of in een

werkplaats te lately slepen. Als u toch zich de ketting wil slepen, koop dan hetoodzakelijk gereedschap in de vakhandel.

• De zagende delen van de ketting zich de snij-onderdelen die uit een zaag-tand en een dieptebegrenzer bestaan. Het hoogteverschil:tussen deze twee bepaalt de slijpdiepte.
  Bij het slijpen van de zaagtanden moeten volgende waarden in acht genomen worden:

s -slijphoek (30^)

• borsthoek (85^)
• Dakhoek (60^)
• slijpdiepte (0,65 mm)
• diameter van de Ronde veil (4,0 mm)

Voor het slijpen van de ketting zijn spe-ciale werktuigenoodzakelijk, waarvan de messen de juiste hoek hebben en in de juiste diepte geslepen zich. Onervaren gebruikers van kettingzagen raden wij aan de ketting door een vakman of in een werkplaats te lately slepen. Als u tochzfelf de ketting wil slepen, koop dan het noodzakelijk gereedschap in de vakhandel.

1. Verwijder de ketting (zie hoofdstuk "Bediening"). Om te zorgen dat de tanden goed+kennen worden geslepen, dient de ketting strak rond het zwaard te zitten.

2. voor het slijpen is een Ronde vrij

met een diameter van 4,0 mm vereist.

Andere diameters beschädigden de ketting en verhogen het gevaar op ongevallen bij het werken met de zaag.

1. Slijp enkel van binnen maar buiten. Leidt de veil van de binnenkant van de zaagtand maar buiten. Houdt de veil omhoog als u ze terugtrekt.
2. Slijp eerst de tanden aan een kant. Draai de zaag om en slijp de tanden aan de andere kant.
3. De ketting is versleten en moet door een neue verrangen worden als er slechts nog ca. 4 mm van de zaagtand over is.
4. Na het slijpen, moeten alle snij-delen even lang en breed zichn.
5. Na 3 keer slijpen, moet telkens de slijpdiepte (dieptebegren-zing) gekontroleerd worden en de hoogte met behulp van een platte vrij aangepast worden. De dieptebegrenzing moet ca. 0,65mm gegenover de zaag-tand maar awhilet worden. Rond daarna de dieptebegrenzing een beetje maar voor af.

Spanning instellen

Het instellen van de kettingspanning is in het gedeelte over "Montage - kettingzaag spannen" beschreiben.

Schakel het apparaat uit en haal de accu uit het apparaat.
- Kontroleer de spanning regelmatig en stel deze zo veel möglich bij zodat de ketting nauw aan het geleispoor ligt,-

maar toch nog los genoeg zit om et de hand aan te kunnen trekken.

Nieuwe ketting laten inlopen

Bij een neue ketting vermindert de spankracht na enige tijd. Daarom要去 na deeerste 5 snedes, daarna in grotere afstan den, de ketting opniew aanspannen.

Bevestig nooit een ketting op een afgesleten aandrijfwiel of een beschadigd zwaard.

Onderhoudsintervallen

Voer de in onderstaande babel opgesomde onderhoudswerkzaamheden regelmatiguit. Door regelmatig onderhoud van uw zaag wordenhaar levensduur verlngd. Bovendien kan u dan optimaal zagen en worden ongelukken vermeden.

Tabel onderhoudsintervallen

Machine-onderdeel	Uit te voeren	Voor elkgebruik	Na 10 uurgebruik
Onderdelen van de kettingrem	Controleren, indien nodigervangen	✓
Kettingwiel (20)	Controleren op slijtage/ker-ven, indien nodigervangen	✓
Ketting (7)	Controleren, oliën, indiennodig slijpen ofervangen	✓
Zwaard (8) Controleren, reinigen,oliën		✓
Zwaard (8) Omdraaien			✓
Automatische olieregeling	Controleren, indien nodigoliedoorloop reinigen	✓

Zwaard onderhouden

Gebruik snijvaste handschoenen als u aan de ketting of het zwaard werkt.

1. Schakel het apparaat uit en haal de accu (A 16) uit het apparaat.
2. Neem de kettingwielbescherming (A 12), de ketting (Z) en het zwaard (A 8) af.
3. Kontroleer het zwaard op slijtage. Verwijder beschadigingen op het geleispoor met een platte vrij.
4. Reinig de olietoevoer van het zwaard (H 24), om een optimale, automatische oliebevloeing van de ketting tijdens het zagen te garanderen.
5. Monteer zwaard (A 8), ketting (Z) en kettingwielbescherming (A 12) en span de ketting aan.

Bi optimale oliedoorvoer en juist ingestelde olietoevoerknop spreoit de ketting enkele seconden automatisch een beetje olie nadat de zaag wordt gestart.

Zwaard omdraaien

Gebruik snijvaste handschoenen als u aan de ketting of het zwaard werkt.

Het zwaard (8) moet na alle 10 minutengebruik omgedraaid worden, om eengelijkmatige slijtage te garanderen.

1. Schakel het apparaat uit en haal de accu (A 16) uit het apparaat.
2. Neem de kettingwielbescherming (12), de ketting (7) en het zwaard (8) af.
3. Draai het zwaard om+zijn horizontale as en monteer zwaard en ketting zoals onder „Zaagketting en zwaard monteren" beschreiben. Let waar bij op de looprichting van de zaagketting!

Looprichting van de zaagketting

Orienteert u zich bij de uitlijing van de zaagketting (7) aan het pictogram onder het kettingrondsel (20), wanneer

het zwaard gedraaid wordt. De op het zwaard afgebeelde looprichting klopt dan nicht meer.

Bewaren

• Reinig het apparaat voordat u het bewaar.
• Breng de beschermkoker voor zwaard hoes aan.
• Als u het apparaat meerere weken Niet gaat gebruiken, kaak dan.altijd de olietank leeg, want bio-olie worden hard en kan het olieafvoerkanaal (24)verstoppen.

Verwijder de oude olie op een milieuvriendelijke wijze (zie "Afvoer van afval/Milieubescherming").

• Bewaar het apparaat op een droge en stofvrijpeplaats en buiten het bereik van kinderen.

Berging en milieu

Leeg de olietank zorgvuldig en geef.
Neem de accuuit het toestel en breng
het toestel, afgewerkte olie, de accu, de
accessoires en de verpakking maar een
milieuvriendelijk recycling. Instructies voor
het afvoeren van de accu en lader vindt u
in deAPE gebruiksaanwijzing.

Machines horen nicht thus in het huisafval.

• Ontdoet u zich op een milieuvriendelijk manier van uw afgewerkte olie, geef de oli aan een afvalinzamelpunt af. Giet afgewerkte olie Niet in de riool of afvoer.
• De afvalverwijdering van uw defecte ingezonden apparaten voeren wij Gratis door.

Vervangstukken/Accessoires

Reserveonderdelen en accessoires verkrijgt u op www.grizzlytools-service.eu

Ondervindt u problemen bij het orderproces, gebruik dan het contactformulier. Bij andere vragen neemt u contact op met het "Service-Center" (zie pag. 113).

Positie Gebruiks-aanwijzing	Positie Explosietekening	Benaming	Bestelnr.
A8 59	Oregon Zwaard	91105763
A7 60	Oregon Kettingzaag	90PX040X		30091615
A12	62-72	Kettingwielafdekking	91105709
A15	61	Zwaardbeschemingskoker	91105765
A4	38-40	Olietankdop	91105758

Garantie

Geachte cliente, geachte klant, U krijgt op dit apparaat 3aar garantie, te rekenen vanaf de datum van aankoop. Ingeval van gebreken aan dit product heeft u tegenover de verkoper van het product wettelijke rechten. Deze wettelijke rechten worden door once hierna beschreiben garantie nicht beperkt.

Garantievoorwaarden

De garantietermiin begint met de datum van aankoop. Gelieve de originele kassabon goed te bewaren. Dit document wordt als bewijs van de aankoop benodigd. Indien er zich binnen drieJAar, te rekenen vanaf de datum van aankoop van dit product, een materiaal- of fabricagebout voordoet, wordt het product door ons -aar once keuze -oor u Gratis gerepareerd of verrangen. Deze garantievergoeding stelt voorop dat binnen de termijn van drieJAar het defecte apparaat en het bewijs van aankoop (kassabon) voorgelegd en dat schriftelijk kort beschreiben wordt, waarin het gebrek bestaat en wanner het zich voorgedaan heeft.

Als het defect door once garantie gedekt is, krijgt u het gerepareerde of een nieuw product terug. Met herstelling ofuitwisse-ling van het product begint er geen{nieuwe garantiepiode.

Garantieperiode en wettelijk kwaliteitsgarantie

De garantiperiode wordt door de garantievergoeding Niet verlengd. Dit geldt ook voor verrangen en gerepareerde onderden. Eventuel al bij de aankoop bestaande beschadigingen en gebreken要去en onmiddelijk na het uitpakken gemeld worden. Na het verstreijken van de garantieperiode tot stand komende reparaties

worden gegen verplichte betaling van de Kosten uitgevoerd.

Omvang van de garantie

Het apparatus went volgens strikte kwaliteitsrichtlijnen zorgvuldig geproduerd en voor aflevering nauwgezet getest.

De garantievergoeding geldt voor materiaal- of fabricagefouten. Deze garantie is Niet van toepassing op productonderdelen, die aan een normale slijtage blootgesteld zich en.daarom als aan slijtage onderheige onderdelen beschouwd konnen worden (b.v.ketting) of op beschadigingen aan breekbare onderdelen (b.v.schakelaars). Deze garantie valt weg wanner het product beschadigd,iet oordeelkundig gebruikt of Niet onderhonden ward.Voor een vakkundig gebruik van het product dienen alle in de gebruiksaanwijzing vermelde aanwijzingen nauwgezet in acht genomen te worden.Gebruiksdoeleinden en handelingen, die in de gebruiksaanwijzing afgeraden worden of waarvoor gewaarschuwd wordt,dienen onvoorwaardelijk vermedente worden.

Het product is uitsluitend voor het privé- en Niet voor het commerciele gebruik bestemd. Bij een verkeerde of onoordeelkundige behandeling, toepassing van geweld en bij ingrepen, die Niet door het door ons geauthoriseerde servicefiliaal doorgevoerd werden, valt de garantie weg.

Afhandeling ingeval van garantie

Gelieve aan de volgende aanwijzingengevolg te geben om een snelle behandel-ing van uw verzoek te garanderen:

Gelieve voor alle aanvragen de kassabon en het artikelnummer (IAN 346174_2004) als bewijs van de aankoop maar te houden.

• Gelieve het artikelnummer uit het typeplaatje.
• Indien er sich functiefouten of andere gebreken voordien, contacteert u in eerste instantie de hierna vernoemde serviceafdeling Telefonisch of per e-mail. U krijt dan bijkomende informatatie over de afhandeling van uw klacht.
• Een als defect geregisteerd product sunt u, na overleg met once klantenservice, mits toevoeging van het bewijs van aankoop (kassabon) en de vermeling, waarin het gebrek bestaat en wonneer het zich voorgedaan heeft, voor u franco maar het u medegedeelde serviceadres zenden. Om problemen bij de acceptatie en extra kosten te vermijden, maakt u onvoorwaardelijkuitsluitend gebruik van het adres, dat u medegedeeld worden. Zorg ervoor dat de verzending Niet ongefrankeerd, als volumegoed, per expresse of via een andere speciale verzendingswijze plaatsvindt. Gieve het apparaat met inbegrip van alle bij de aankoop bijgeleverde accessoires in te zenden en voor een voldoende veilige transportverpakking te zorgen.

Reparatieservice

U kunt reparaties, die nicht onder de garantie vallen, gegen berekening door ons servicefilaral latent doorvoeren. Zij maakt graag voor u een kostenraming op.

Wij kannen uitsluitend apparaten behandelen, die voldoende verpakt en gefrankeerd ingezonden werden.

Opgelet: Gelieve uw apparaat gereinigd en met een aanwijzing op het defect maar ons servicefilaraal te zenden.

Ongefrankeerd - als volumegoed, per
expresse of via een andere speciale ver

zendingswijze - ingezonden apparaten worden nicht geaccepteerd.

De afvalverwerking van uw defecte ingezonden apparaten voeren wij Gratis door.

Service-Center

Service Nederland

Tel.: [phone]

(0,10 EUR/Min.)

E-Mail: [e-mail]

IAN 346174_2004

Service Belgie

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 346174_2004

Importeur

Gelieve in acht te nemen dat het volgende adres geen serviceadres is. Contacteer in eerste instantie het hoger vermelde servicecenter.

Probleem Mogelijke	oorzaak Oplossing
Machine start	Accu (A 16) leeg of nicht geplaatst	Accu laden (zie „Laadprocé dé")Accu aanbrengen (zie „Bedie- ning")
	Aan- en uitschakelaar (A 2) is defekt	Reparatie door klantendienst
	Motor is defekt Reparatie door	klantendienst
Ketting draait nicht en er klinkt een waarschu- wingstoon	Kettingrem geblokkeerd hetting (A 7)	Kettingrem kontroleren, eventu- eel rem ontgrendelen
Slechte snijprestatie	Ketting (A 7) fouf gemon- teerd	Ketting juist monteren
	Ketting (A 7) stomp	Zaagtanden scherpen of neue wet hetting spannen
	Ontoereikende spanning Spanning	kontroleren
Zaag loopt moeizaam, hetting springt los	Ontoereikende spanning Spanning	kontroleren
Ketting worden heet, rookontwikkeling bij zagen, verkleuring van het zwaard	Te wichtig olie	Oliepeil kontroleren en ev. olie bijvullen, Olie-automatisation kontroleren en ev. olietoevoer reinigen of reparatie door klantendienst

Spis tresci

Wstep 115

Vertaling van de originele CE-conformiteitsverklaring
Hiermede bevestigen wij dat de Accu-kettingzaag bouwserie PKSA 20-Li B2 Seriennummer 000001 - 115000 is overeenkomstig met de hierna volgende, van toepassing+zijnde EU-richtlijnen:
2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC 2011/65/EU* & (EU) 2015/863
Om de overeenstemming te waarborgen, werden de hierna volgende, in overeenstemming gebrachte normen en nationale normen en bepalingen toegepast:
EN 60745-1:2009/A11:2010 • EN 60745-2-13:2009/A1:2010 EN 55014-1:2017 • EN 55014-2:2015 • EN IEC 63000:2018
ovendien worden in overeenstemming met de geluidsemissierichtlijk 2000/14/EC bevestigd: Akoestisch niveau gegarandeerd: 98 dB(A) gemeten: 93,9 dB(A) Toegepaste conformiteitbeoordelingsprocedure in overeenstemming met Annex VI / 2000/14/EC Benoemde instantie: NB 0123, TÜV Süd, Ridlerstraße 65, 80339 München, Germany Apparaat-Type nr.: M6A 036607 0712 Rev. 00
De exclusive verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaring wordt gedragen door de fabrikant:
Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Germany 30.12.2020	Christian Frank Documentatiegelastigde

• Het hierboven beschreiben voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europese Parlement en van de Raad van 8 Juni 2011 inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.
