NÁVOD NA OBSLUHU PKSA 20Li B2 PARKSIDE

• Obsah Úvod p. 168
• Používanie na určený účel p. 169
• Všeobecný opis p. 169
• Rozsah dodávky p. 169
• Opis funkcie p. 169
• Prehľad p. 169
• Bezpečnostné funkcie p. 170
• Technické údaje p. 170
• Bezpečnostné pokyny p. 171
• Symboly v návode na obsluhu p. 171
• Piktogramy na prístroji p. 171
• Všeobecné bezpečnostné pokyny pre elektrické nástroje p. 172
• Bezpečnostné pokyny pre reťazové píly p. 176
• Preventívne opatrenia proti spätnému nárazu p. 177
• Pokračujúce bezpečnostné pokyny p. 177
• Zvyškové riziká p. 178
• Montáž p. 178
• Montáž pílovej reťaze ališty p. 178
• Napínanie reťaze p. 179
• Mazanie reťaze p. 180
• Vloženie/vybratie akumulátora p. 180
• Obsluha p. 181
• Zapnutie p. 181
• Signalizácia stavu nabitia p. 181
• Kontrola brzdy reťaze p. 181
• Kontrola automatiky oleja p. 182
• Výmena vodiacej lišty p. 182
• Techniky pílenia p. 182
• Všeobecne p. 182
• Krátenie p. 183
• Odvetvovanie p. 184
• Rúbanie stromov p. 184
• Údržba a čistenie p. 186
• Čistenie p. 186
• Olejovanie pílovej reťaze p. 186
• Ostrenie rezacích zubov p. 186
• Nastavenie napnutia reťaze p. 187
• Intervaly údržby p. 188
• Umožnenie zabehnutia novej pílovej reťaze p. 188
• Údržba lišty p. 189
• Otočenie lišty p. 189
• Odloženie p. 189
• Likvidácia/ochrana životného prostredia p. 190
• Náhradné diely/príslušenstvo p. 190
• Záruka p. 191
• Servisná oprava p. 192
• Service-Center p. 192
• Dovozca p. 192
• Vyhľadávanie chýb p. 193
• Preklad originálneho prehlásenia o zhode CE p. 200
• Podrobný výkres Úvod Gratulujeme Vám k zakúpeniu Vášho nové- ho prístroja. Tým ste sa rozhodli pre kvalit- ný produkt. Tento prístroj bol počas výroby testovaný na kvalitu a podrobený výstupnej kontrole. Tým je zabezpečená funkčnosť vášho prístroja. Nedá sa vylúčiť, že sa v jednotlivých prí- padoch na alebo v prístroji nenachádzajú zvyšky mazív. Nejde o nedostatok alebo poruchu a nie je dôvod k znepokojeniu. Návod na obsluhu je súčasťou tohto produktu. Obsahuje dôležité upozornenia ohľadom bezpeč- nosti, obsluhy a likvidácie. Pred používaním produktu sa oboznámte so všetkými pokynmi pre obsluhu a bezpečnosť. Používajte produkt len predpísaným spôsobom a len v uvedených oblastiach použitia. Návod na obsluhu uschovajte a v prípade odovzdania produktu tretím osobám odovzdajte aj všetky podklady.169 p. 201

Používanie na určený účel Akumulátorová reťazová píla je skonštru- ovaná iba na pílenie dreva. Pre všetky ostatné spôsoby použitia (napr. rezanie muriva, plastu alebo potravín) prístroj nie je určený. Prístroj je určený na použitie pre domácich majstrov. Nie je konštruované pre trvalú komerčnú prevádzku. Prístroj je súčasťou série X20VTEAM a môže sa prevádzkovať s akumulátormi série X20VTEAM. Akumulátory sa smú nabíjať iba s nabíjačkami série Parkside X20VTEAM. Zariadenie je určené pre dospelých. Mla- diství nad 16 rokov môžu zariadenie pou- žívať len pod dohľadom. Výrobca neručí za škody, ktvoré vzniknú iným používaním než podľa určenia alebo nesprávnou obsluhou. Tento prístroj nie je vhodný na komerčné používanie. Pri ko- merčnom používaní záruka zaniká. Túto akumulátorovú reťazovú pílu musí používať iba jedna osoba iba na pílenie dreva. Reťazová píla sa musí držať s pra- vou rukou na zadnom držadle a s ľavou rukou na prednom držadle. Pred použitím reťazovej píly musí používateľ prečítať a pochopiť všetky upozornenia a pokyny v návode na používanie. Používateľ musí no- siť primerané osobné ochranné prostriedky (OOP). Pomocou reťazovej píly sa smie píliť iba drevo. Materiály, ako napr. plast, kameň, kov alebo drevo, ktoré obsahujú cudzie telesá (napr. klince alebo skrutky), sa nesmú spracovávať! Všeobecný opis Vyobrazenia pre obsluhu a údržbu nájdete na prednej od- klápacej strane. Rozsah dodávky Vybaľte prístroj a skontrolujte, či je kom- pletný:

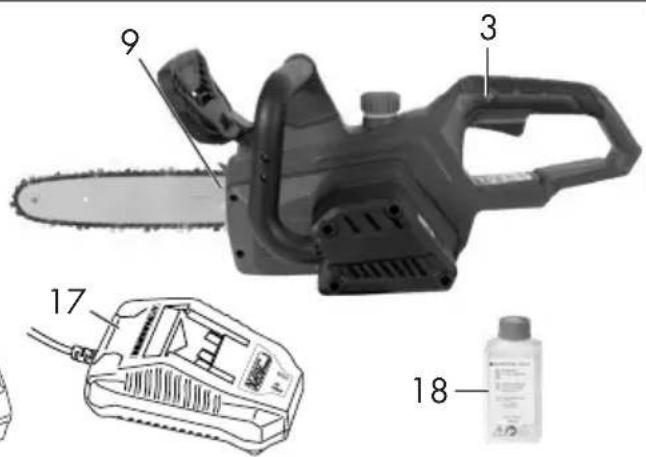

• Reťaz píly (už montovaný)

• Návod na obsluhu Akumulátory a nabíjačka nie sú súčasťou dodávky. Obalový materiál riadne zlikvidujte. Opis funkcie Akumulátorová reťazová píla je vybavená rýchloupínacím systémom reťaze. Pílová reťaz po celom obvode sa vedie cez lištu (vodiacu koľajničku). Olejová automatika sa stará o kontinuálne mazanie reťaze. Na ochranu používateľa je prístroj opatrený rozličnými ochrannými zariadeniami. Funkcia jednotlivých prvkov obsluhy je uve- dená v nasledujúcich popisoch. Prehľad 1 Zadné držadlo 2 Vypínač zap/vyp 3 Blokovanie zapnutia 4 Uzáver olejovej nádržky 5 Predné držadlo 6 Páka brzdy reťaze/Predná ochrana ruky 7 Pílová reťaz 8 Lišta (vodiaca koľajnička) 9 Doraz zubov 10 Upevňovacia skrutka pre kryt reťazového kolesa 11 Skrutka pre reťazový rýchloupí-170

nací systém 12 Kryt reťazového kolesa 13 Ukazovateľ stavu oleja 14 Zadná ochrana ruky 15 Ochranné puzdro na lištu 16 Akumulátor 16a Uvoľňovacie tlačidlo akumulátora 17 Nabíjačka 18 Fľaša oleja 19 Kolík koľajničky 19a Kolík 20 Reťazový pastorok 21 Napínací kolík reťaze 22 Uchytenie napínacieho kolíka reťaze 23 Vodiaca koľajnička pre akumulátor 24 Priepust oleja Bezpečnostné funkcie 1 Zadné držadlo ochranou rúk(14) chráni ruku pred konármi a vetvami a pri odskočenej reťazi. 2 Vypínač zap/vyp s okamžitým zastavením reťaze Pri pustení vypínača zap/vyp sa prí- stroj okamžite vypne. 3 Blokovanie zapnutia Na zapnutie prístroja sa musí blokova- nie zapnutia odblokovať. 6 Páka brzdy reťaze/Predná ochrana ruky Bezpečnostné zariadenie, ktoré pílovú reťaz pri spätnom ráze ihneď zastaví; páka sa môže ovládať tiež manuálne; chráni ľavú ruku obsluhy, keď sa skĺzne z predného držadla. 7 Pílová reťaz s malým spätným rázom so špeciálne vyvinutými bezpečnost- nými zariadeniami pomáha zachytiť spätné rázy. 9 Doraz zubov posilňuje stabilitu, keď sa vykonávajú vertikálne rezy a uľahčujú pílenie. Technické údaje Aku reťazová píla ....PKSA 20-Li A1 Napätie motora ......................... 20 V Druh ochrany...................................IPX0 Rýchlosť reťaze v

Predná rukoväťv ..1,41 m/s

Zadná rukoväť ..3,97 m/s

Pozor! Aktuálny zoznam kompatibility akumulátora nájdete na: www.lidl.de/akku171

Tento prístroj sa môže prevádzkovať výlučne s nasledovnými akumulátormi: PAP20A1, PAP20A2, PAP20A3. Tieto akumulátory sa smú nabíjať s nasledovnými nabíjačkami: PLG20A1, PLG20A3, PDSLG20A1. Čas nabí- jania (min.)

PDSLG20A1 PAP20A1 60 30 PAP20A2 75 30 PAP20A3 90 60 Uvedená hodnota emisií vibrácii sa merala podľa normovaného skúšobného postupu a môže sa použiť pre vzájomné porovnanie elektrického náradia. Uvedená hodnota emisií vibrácii sa môže tiež použiť na odhad počiatočného poza- stavenia. Výstraha: Hodnota emisií vibrácii sa môže odlišovať od skutočnej hodnoty pri používaní elektrického náradia v závislosti od druhu a spôsobu jeho používania. Zaťaženie spôsobené vibráciami sa pokúste udržať tak malé, ako je to možné. Príkladné opatrenia na zníženie zaťaženia vibráciami je nosenie rukavíc pri používaní nástroja a obmedzenie pracovného času. Pritom treba zohľadniť všetky podiely cyklu prevádzky (napríklad časy, kedy je elektrické náradie vypnuté a také, kedy je zapnuté, ale bez zaťaženia). Bezpečnostné pokyny V tomto odseku sú uvedené základné bez- pečnostné pokyny pri práci s prístrojom. Elektrická reťazová píla je nebez- pečný nástroj, ktorý pri nesprávnom alebo neopatrnom používaní môže spôsobiť vážne alebo dokonca smrteľné zranenia. Preto pre Vašu bezpečnosť ako i pre bezpečnosť iných vždy dodržujte nasledovné bezpečnostné pokyny a v prípade nejasností sa poraďte s odborní- kom. Symboly v návode na obsluhu Značky nebezpečenstva s údajmi na zabránenie poško- deniam zdravia osôb alebo vecným škodám. Príkazová značka (namiesto výkrič- níka je príkaz vysvetlený) s údajmi na zabránenie vzniku škôd. Upozorňovacia značka s infor- máciami pre lepšiu manipuláciu s prístrojom. Noste ochranné rukavice, aby ste zabránili rezným poraneniam! Piktogramy na prístroji Skôr ako budete pracovať s aku- mulátorovou reťazovou pílou, oboznámte sa dobre so všetkými ovládacími prvkami. Nacvičte si manipuláciu s prístrojom a funkciu (odrezanie guľatiny na koze na pílenie) a funkciu, spôsob činnosti techniky pílenia a osobné ochranné prostriedky si nechajte vysvetliť pro- stredníctvom skúseného používateľa alebo odborníka.172

Prečítajte si návod na obsluhu pat- riaci k stroju a dodržiavajte ho! Noste osobné ochranné prostried- ky. Zásadne noste ochranné okulia- re alebo ochranu tváre a ochranu sluchu. Noste ochrannú prilbu Noste vhodný pracovný odev. Nebezpečenstvo v dôsledku rezných poranení! Noste rukavice odolné proti prerezaniu Noste bezpečnostnú obuv, odolnú proti prerezaniu a s protišmykovou podrážkou. Prístroj používajte vždy s obidvo- mi rukami. Pozor! Spätný ráz – Pri práci dávaj- te pozor na spätný ráz stroja. Prístroj nevystavujte dažďu. Prístroj nesmie byť ani vlhký, ani sa nesmie prevádzkovať vo vlhkom prostredí. Údržbárske a čistiace práce vyko- návajte zásadne iba pri vypnutom motore a vytiahnutom akumulátore. Zaručená hladina akustického výko-

307 mm Dĺžka lišty Elektrické prístroje nepatria do do- mového odpadu Brzda reťaze Tento prístroj je súčasťou Park- side X20VTEAM Piktogram pod reťazovým pastorkom: Dodržiavajte smer chodu reťazovej píly. Pozor! Prečítajte si návod na používanie. Znak na lište: Smer chodu reťazovej píly Znak na uzávere olejovej nádrže: Olejovanie reťazovej píly. Znak na upevňujúcej skrutke krytu reťazo- vého kolesa: OTVOR ZATVOR Znak na páke brzdy reťaze:

brzda reťaze: ZAP Znak na skrutke pre reťazový rýchloupína- cí systém: uvoľniť upnúť Všeobecné bezpečnostné pokyny pre elektrické nástroje VÝSTRAHA! Prečítajte si všet- ky bezpečnostné pokyny, pokyny, ilustrácie a technické údaje, ktorými je opatre- né toto elektrické náradie. Zanedbanie dodržiavania bez- pečnostných pokynov a nariadení173

môže zapríčiniť zásah elektrickým prúdom, požiar a/alebo ťažké poranenia. Všetky bezpečnostné pokyny a nariadenia si uschovajte pre bu- dúcnosť. Pojem „elektrický nástroj“ použitý v bez- pečnostných pokynoch sa vzťahuje na elektrické nástroje napájané zo siete (so sieťovým káblom) a na elektrické nástroje napájané z akumulátora (bez sieťového kábla).

1) Bezpečnosť pracoviska:

a) Udržujte svoj pracovný úsek čis- tý a dobre osvetlený. Neporiadok alebo neosvetlené pracovné oblasti môžu viesť k nehodám. b) Nepracujte s elektrickým ná- strojom v okolí ohrozenom vý- buchom, v ktorom sa nachádza- jú horľavé tekutiny, plyny alebo prachy. Elektrické stroje vytvárajú iskry, ktoré môžu zapáliť prach alebo pary. c) Behom používania elektrické- ho nástroja udržujte deti a iné osoby vzdialene od seba. Pri ne- pozornosti môžete stratiť kontrolu nad nástrojom.

2) Elektrická bezpečnosť:

a) Prípojná zástrčka elektrického nástroja sa musí hodiť do zásuv- ky. Zástrčka sa nesmie žiadnym spôsobom zmeniť. Nepoužívajte žiadne adaptérové zástrčky v spojení s elektrickými nástrojmi s ochranným uzemnením. Ne- zmenené zástrčky a zásuvky zmenšujú riziko elektrického úderu. b) Vyvarujte sa telesnému kontak- tu s uzemnenými povrchmi ako sú rúry, vyhrievacie telesá, spo- ráky a chladničky. Existuje zvýšené riziko skrz elektrický úder, keď je Vaše telo uzemnené. c) Nevystavujte elektrický nástroj dažďu alebo mokrosti. Vniknutie vody do elektrického nástroja zvyšuje riziko elektrického úderu. d) Nepoužívajte kábel na iný účel, ako je nosenie alebo zavesenie elektrického nástroja alebo vy- tiahnutie zástrčky zo zásuvky. Udržujte kábel vzdialene od horúčavy, od oleja, od ostrých hrán alebo od pohybujúcich sa častí nástrojov. Poškodené alebo zamotané káble zvyšujú riziko elektric- kého úderu. e) Keď pracujete s elektrickým ná- strojom pod šírym nebom, po- tom používajte iba predlžovacie káble, ktoré sú vhodné aj pre vonkajšiu oblasť. Použitie predlžo- vacieho kábla vhodného pre vonkajšiu oblasť, zmenšuje riziko elektrického úderu. f) Keď nie je možné zabrániť pre- vádzke elektrického náradia vo vlhkom prostredí, použite prú- dový chránič. Použitie prúdového chrániča znižuje riziko zásahu elektric- kým prúdom.

a) Buďte pozorní, dbajte na to, čo robíte a pustite sa s elektrickým nástrojom rozumne do práce. Nepoužívajte elektrický nástroj, keď ste unavení alebo pod vply- vom drog, alkoholu alebo lie- kov. Jediný okamžik nepozornosti pri174

ohrozenia prachom. h) Neuspokojujte sa s falošnou bezpečnosťou a nepovznášajte sa nad bezpečnostné predpi- sy pre elektrické náradie, aj keď ste s elektrickým náradím oboznámený po jeho mnoho- násobnom používaní. Nepozorné zaobchádzanie môže počas zlomku sekundy spôsobiť ťažké zranenia.

4) Používanie a ošetrovanie elek-

trického nástroja: a) Nepreťažujte tento nástroj. Po- užite pre svoju prácu elektrické náradie, určené pre tento účel. S vhodným elektrickým nástrojom pra- cujete v udanom výkonovom rozsahu lepšie a bezpečnejšie. b) Nepoužívajte žiadne elektrické náradie, ktorého spínač je de- fektný. Elektrické náradie, ktoré sa už nedá za- alebo vypnúť, je nebezpečné a musí byť opravené. c) Vytiahnite zástrčku zo zásuvky a/alebo vyberte odoberateľný akumulátor, skôr ako vykonáte nastavenia náradia, vymeníte diely použitého náradia alebo odložíte elektrické náradie. Toto preventívne bezpečnostné opatrenie zabráni neúmyselnému štartu elektrické- ho nástroja. d) Uložte nepoužívanú elektric- ký nástroj mimo dosahu detí. Neprenechávajte používanie tejto píly osobám, ktoré nie sú oboznámené s týmto nástrojom alebo tieto pokyny nečítali. Elek- trické nástroje sú nebezpečné, keď ich používajú neskúsené osoby. e) Elektrické náradie a použitý ná- stroj ošetrujte so starostlivosťou. používaní elektrického nástroja môže viesť k vážnym poraneniam. b) Noste osobný ochranný výstroj a vždy ochranné okuliare. Nose- nie osobného ochranného výstroja, ako je protišmyková obuv, ochranná prilba a ochrana sluchu, znižuje riziko pora- nenia. c) Vyvarujte sa nezámernému uve- deniu do prevádzky. Presvedčte sa o tom, že je elektrický nástroj vypnutý predtým, než ho pri- pojíte na napájanie elektrickým prúdom, než ho zdvihnete alebo nesiete. Keď pri nosení elektrického nástroja držíte prst na spínači alebo keď tento nástroj v zapnutom stave pripojíte na napájanie elektrickým prúdom, potom toto môže viesť k neho- dám. d) Odstráňte nastavovacie náradie alebo skrutkovače predtým, než zapnete elektrický nástroj. Ná- radie alebo kľúč, ktorý sa nachádza v otáčajúcej sa časti nástroja, môže viesť k poraneniam. e) Vyvarujte sa abnormálnemu držaniu tela. Postarajte sa o bezpečný postoj a udržujte vždy rovnováhu. Týmto môžete pri neoča- kávaných situáciách lepšie kontrolovať elektrický nástroj. f) Noste vhodný odev. Nenoste žiadne voľné oblečenie alebo šperky. Udržujte vlasy, odev a rukavice vzdialene od pohy- bujúcich sa častí. Voľné oblečenie, šperky alebo dlhé vlasy môžu byť za- chytené pohybujúcimi sa časťami. g) Ak možno namontovať zaria- denia na odsávania a zachy- távanie prachu, tak treba tieto upevniť a správne používať. Pou- žívanie odsávania prachu môže znížiť175

Kontrolujte, či pohyblivé diely bezchybne fungujú a neviaznu, či sú časti zlomené alebo na- toľko poškodené, že je funkcia elektrického nástroja narušená. Nechajte poškodené časti pred použi- tím nástroja opraviť. Príčiny mnohých nehôd spočívajú v zle udržovaných elektrických nástrojoch. f) Udržujte rezné nástroje ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami sa menej zaseknú a lepšie sa vedú. g) Používajte tento elektrický ná- stroj, jeho príslušenstvo, vložné nástroje atď. v súlade s týmito inštrukciami. Zohľadnite pritom pracovné podmienky a činnosť, ktorá sa má vykonávať. Používa- nie elektrického nástroja pre iné účely, než pre ktoré je určený, môže viesť k nebezpečným situáciám. h) Držadlá a úchopné plochy udr- žiavajte suché, čisté a bez oleja a mastnôt. Klzké držadlá a úchopné plochy neumožňujú bezpečné ovláda- nie a kontrolu elektrického náradia v neočakávaných situáciách.

5) Starostlivé zaobchádzanie s

akumulátorovymi nástorojmi a ich používanie a) Nabíjajte akumulátory iba v nabíjacích prístrojoch, ktoré sú výrobcom odporúčané. U nabí- jacieho prístroja, ktorý je vhodný pre určitý druh akumulátorov, existuje ne- bezpečenstvo požiaru, keď sa používa s inými akumulátormi. b) V elektrických nástrojoch použí- vajte iba pre ne určené akumu- látory. Použitie iných akumulátorov môže viesť k poraneniam a k nebezpe- čenstvu požiaru. c) Udržujte nepoužívané akumulá- tory vzdialene od kancelárskych spiniek, mincí, kľúčov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré by mohli zapríčiniť premostenie kontaktov. Skrat medzi kontaktmi akumulátora môže mať popáleniny ale- bo oheň za následok. d) Pri nesprávnom používaní môže z akumulátora unikať tekutina. Vyvarujte sa kontaktu s ňou. Pri náhodnom kontakte opláchni- te vodou. Keď sa táto tekutina dostane do očí, prídavne vyhľa- dajte lekársku pomoc. Uniknutá tekutina môže viesť k podráždeniam pokožky alebo k popáleninám. e) Nepoužívajte poškodený alebo zmenený akumulátor. Poškodené alebo zmenené akumulátory sa môžu správať nepredvídateľne a viesť k po- žiaru, výbuchu alebo nebezpečenstvu poranenia. f) Akumulátor nevystavujte požia- ru ani príliš vysokým teplotám. Požiar alebo teploty vyššie ako 130 °C môžu spôsobiť výbuch. g) Dodržiavajte všetky pokyny k nabíjaniu a akumulátor alebo náradie s akumulátorom nepo- užívajte nikdy mimo teplotného rozsahu uvedeného v návode na obsluhu. Nesprávne nabíjanie alebo nabíjanie mimo dovoleného teplotného rozsahu môže zničiť akumu- látor a viesť k nebezpečenstvu požiaru.

a) Svoje elektrické náradie nechaj- te opraviť iba kvalikovaným odborným personálom a iba po-176

mocou originálnych náhradných dielov. Týmto sa zaistí to, že bez- pečnosť elektrického náradia zostane zachovaná. b) Nikdy nevykonávajte údržbu na poškodených akumulátoroch. Všetka údržba akumulátorov by sa mala uskutočniť prostredníctvom výrob- cu alebo splnomocnených miest zákaz- níckeho servisu. Bezpečnostné pokyny pre reťazové píly

• Pri bežiacej píle udržujte všetky časti tela vzdialene od reťaze píly. Pred štartom píly sa pre- svedčte o tom, že sa reťaz píly ničoho nedotýka. Pri práci s reťazo- vou pílou môže jediný okamžik nepo- zornosti viesť k tomu, že sa reťazou píly zachytí oblečenie alebo časti tela.

• Vždy držte reťazovú pílu pravou rukou za zadnú rukoväť a ľavou rukou za prednú rukoväť. Pevné držanie reťazovej píly v opačnom pra- covnom držaní, zvyšuje riziko porane- nia a nesmie sa používať.

• Noste ochranné okuliare a ochranu sluchu. Ďalšia ochranná výbava pre hlavu, ruky, nohy a chodidlá je predpísaná. Vhodný ochranný odev znižuje nebezpečenstvo poranenia skrz poletujúci trieskový ma- teriál a skrz náhodný dotyk s reťazou píly.

• Nepracujte s reťazovou pílou na strome. Pri prevádzke reťazovej píly na strome existuje nebezpečenstvo poranenia.

• Dbajte vždy na pevný postoj a používajte reťazovú pílu iba vtedy, keď stojíte na pevnom, bezpečnom a rovnom podklade. Šmykľavý podklad alebo nestabilné plo- chy na státie, ako napríklad na rebríku, môžu viesť k strate rovnováhy alebo k strate kontroly nad reťazovou pílou.

• Počítajte pri rezaní konára, kto- rý je vystavený pnutiu s tým, že sa odpruží. Keď sa pnutie vo vláknach dreva uvoľní, môže napätý konár trať obsluhujúcu osobu a/alebo vytrhnúť reťazovú pílu z kontrolovaného stavu.

• Buďte obzvlášť opatrní pri rezaní podrastu a mladých stromov. Ten- to tenký materiál sa môže s reťazovou pílou zapliesť a udrieť Vás alebo Vás vyviesť z rovnováhy.

• Noste reťazovú pílu za rukoväť vo vypnutom stave, s reťazou odvrátenou od Vášho tela. Pri transporte alebo ukladaní reťazovej píly, vždy na ňu natiahnite ochranný kryt. Starostlivé zaobchádzanie s reťa- zovou pílou znižuje pravdepodobnosť náhodného dotyku s bežiacou reťazou píly.

• Dodržujte inštrukcie pre maste- nie, pre napínanie reťaze a pre výmenu príslušenstva. Neodborne napnutá alebo namastená reťaz sa buď môže pretrhnúť alebo môže zväčšiť rizi- ko spätného nárazu.

• Udržujte rukoväti suché, čisté a bez oleja a tukov. Zamastené, naolejované rukoväti sú klzké a vedú k strate kontroly.

• Režte iba drevo. Nepoužívajte reťazovú pílu pre práce, pre kto- ré nie je určená - príklad: nepo- užívajte reťazovú pílu na rezanie plastov, muriva alebo staveb- ných materiálov, ktoré nie sú z dreva. Používanie reťazovej píly pre práce, pre ktoré nie je určená, môže viesť k nebezpečným situáciám.177

preventívnymi opatreniami, ako to je nasle- dovne popísané:

• Držte pílu pevne obomi rukami, pričom palec a prsty obopínajú rukoväti reťa- zovej píly. Uveďte Vaše telo a ramená do takej polohy, v ktorej môžete odolať silám spätného nárazu. Keď sa vykona- jú vhodné opatrenia, potom môže ob- sluhujúca osoba prekonať sily spätného nárazu. Nikdy reťazovú pílu nepúšťajte.

• Vyvarujte sa abnormálnemu držaniu tela a nerežte nad výškou svojich ramien. Týmto sa vyvarujete nezámer- nému dotyku so špičkou koľajničky a umožní sa lepšia kontrola nad reťazo- vou pílou v neočakávaných situáciách.

• Používajte vždy výrobcom predpísané náhradné koľajničky a reťaze píly. Ne- správne náhradné koľajničky a reťaze píly môžu viesť k pretrhnutiu reťaze a/ alebo k spätnému nárazu.

• Dodržujte inštrukcie výrobcu ohľadne ostrenia a údržby reťaze píly. Príliš nízke obmedzovače hĺbky zvyšujú ná- chylnosť k spätnému nárazu. Pokračujúce bezpečnostné pokyny

• Dôsledne dodržiavajte návody na údržbu, kontroly a servis v tomto Návo- de na prevádzku. Poškodené ochranné zariadenia a die- ly musia sa odborne opraviť v našom servisnom stredisku alebo vymeniť, pokiaľ v návode na obsluhu nie je uve- dené niečo iné.

• Odporúča sa, aby si prvý používateľ precvičil prinajmenšom rezanie na guľatine na koze na pílenie alebo pod- stavci.

• Pri píliacich prácach na svahu stojte vždy nad kmeňom stromu. Aby bolo možné v momente „prepílenia“ za- Preventívne opatrenia proti spätnému nárazu Pozor, spätný náraz! Dbajte pri práci na spätný náraz stroja. Exis- tuje nebezpečenstvo poranenia. Spätným nárazom sa vyvarujete opatrnosťou a správnou technikou rezania. obr. 1

• Spätný náraz sa môže vyskytnúť vte- dy, keď sa špička vodiacej koľajničky dotkne nejakého predmetu alebo keď sa drevo ohne a reťaz píly sa v záreze zasekne (viď obrázok 1/ obr. B).

• Dotyk so špičkou vodiacej koľajničky môže v niektorých prípadoch viesť k neočakávanej, naspäť smerovanej reakcii, u ktorej sa vodiaca koľajnička vyrazí nahor, smerom k obsluhujúcej osobe (viď obrázok 1/ obr. A).

• Zaseknutie reťaze píly na hornej hrane vodiacej koľajničky môže koľajničku prudko vraziť späť do smeru k obsluhu- júcej osobe.

• Každá z týchto reakcií môže viesť k tomu, že stratíte kontrolu nad pílou a prípadne sa ťažko poraníte. Nespo- liehajte sa výlučne na bezpečnostné opatrenia zabudované do reťazovej píly. Ako používateľ reťazovej píly by ste mali učiniť rozličné opatrenia, aby ste mohli pracovať bez nehôd a bez poranení. Spätný náraz je následkom nesprávneho alebo chybného používania elektrického náradia. Možno mu zabrániť vhodnými178

chovať plnú kontrolu, voči koncu rezu znížte prítlačný tlak bez toho, aby sa uvoľnilo pevné držanie za rukoväte elektrickej reťazovej píly. Dávajte po- zor na to, aby sa pílová reťaz dotýkala osoby. Po dokončení rezu počkajte na zastavenie elektrickej reťazovej píly, skôr ako sa tam odstráni elektrická re- ťazová píla. Motor elektrickej reťazovej píly vždy vypnite, predtým ako sa mení od stromu po strom.

• Zo stromu sa musia odstrániť nečistoty, kamene, uvoľnená kôra, klince, svorky a drôt.

• Nepoužívajte žiadne príslušenstvo, ktoré bolo odporúčané spoločnosťou PARKSIDE. To môže viesť k zásahu elek- trickým prúdom alebo požiaru. Zvyškové riziká Aj pri používaní elektrického prístroja podľa predpisov vždy existujú zvyškové riziká. Nasledujúce nebezpečenstvá môžu vzniknúť v súvislosti s konštrukciou a pre- vedenia tohto elektrického prístroja: a) rezné poranenia, b) poškodenie sluchu, ak nenosíte vhodnú ochranu sluchu, c) poškodenie zdravia, ktoré sú výsled- kom vibrácií pôsobiacich na ruku/ rameno, ak sa prístroj používa dlhšiu dobu, alebo ak sa nesprávne vedie a udržiava. Upozornenie! Tento elektrický prístroj počas prevádzky vytvára elektromagnetické pole. Toto pole môže za určitých okolností ovplyv- niť aktívne alebo pasívne lekárske implantáty. Aby sa zabránilo nebezpečenstvu vážnych alebo smrteľných zranení, odporúčame, aby osoby s lekárskymi implantátmi konzultovali svojho lekára alebo výrobcu lekárskeho implantátu pred samotnou obsluhou prístroja. Dodržiavajte bezpečnostné pokyny a pokyny k nabíjaniu a správnemu používaniu, ktoré sú uvedené v ná- vode na obsluhu vášho akumuláto- ra a vašej nabíjačky série Parkside X20VTeam. Podrobnejší opis k nabíjaniu a ďalšie informácie náj- dete v tomto samostatnom návode na používanie. Montáž Pri práci s reťazou používajte vždy ochranné rukavice a používajte len originálne diely. Pred začatím akýchkoľvek prác na reťazovej píle vytiahnite zástrčku zo zásuvky. Existuje nebezpečenstvo zranenia. Predtým než uvediete do prevádzky elek- trickú reťazovú pílu, musíte: - napnúť reťazovú pílu, - naplniť olej, – Nabitie a vloženie akumulátora - skontrolovať funkciu brzdy reťaze a au- tomatiku oleja. Montáž pílovej reťaze ališty Vypnite prístroj a pred všetkými prá- cami na prístroji vyberte akumulátor z prístroja.

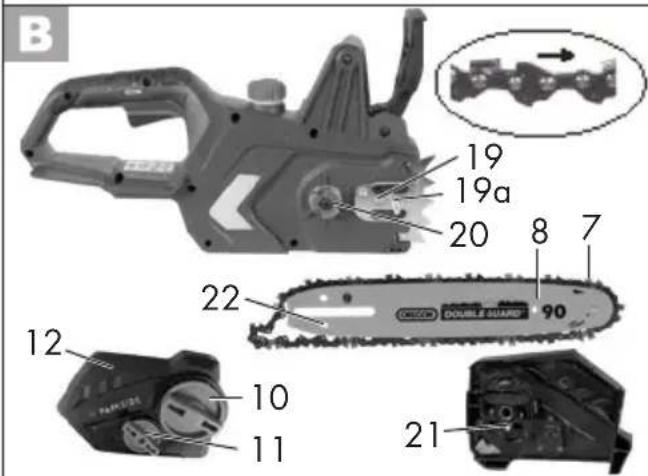

1. Položte pílu na rovnú plochu.

), aby ste mohli odstrániť kryt reťazového kolesa (12).179

byť napriek vyprázdňovania, ktoré ľahko videli bývanie s olejom počas prepravy. Prosím čistou handričkou Pred výmenou reťaze sa drážka vodiacej lišty vyčistí od nečistôt, pretože v prípade nánosu nečistôt môže reťaz vyskočiť z lišty. Nánosy môžu tiež odsávať olej reťaze. Dôsledkom by mohlo byť, že olej sa nedo- stane alebo sa dostane len v nepatrnom množstve na spodnú stranu lišty a mazanie sa zhorší. Napínanie reťaze Pravidelné napínanie reťaze prispieva k bezpečnosti používateľa a znižuje resp. zabraňuje opotrebovaniu a poškodeniu re- ťaze. Odporúčame používateľovi pred za- čiatkom práce a v pravidelných intervaloch asi 10 minút kontrolovať napnutie reťaze a v prípade potreby ho korigovať. Počas práce s pílou sa reťaz zohrieva a tým sa mierne roztiahne. S týmto „predĺže- ním“ sa má počítať hlavne u nových reťazí. Reťaz nenapínajte alebo nevymie- ňajte v horúcom stave, pretože po vychladnutí sa opäť o niečo stiahne. Pri nedodržaní uvedeného sa môže poškodiť motor alebo vodiaca lišta, pretože reťaz je potom na lište veľ- mi napnutá. Napnutie a mazanie reťaze vo veľ- kej miere ovplyvňujú jej životnosť. Reťaz je vtedy správne napnutá, keď nepre- vísa na spodnej strane vodiacej lišty a keď ju môžete ťahom ruky chránenej rukavicou voľne posúvať okolo celej lišty. Pri ťahu za reťaz píly silou 9 N (cca 1 kg) nesmie byť odstup medzi reťazou a lištou väčší než 2mm.

3. Rozprestrite reťaz píly do tvaru sľučky

tak, aby rezné hrany boli usporiadané v smere hodinových ručičiek. Pri nasta- vovaní reťazovej píly (7) sa orientujte podľa piktogramu na lište príp. pod reťazovým pastorkom (20). Smer chodu reťazovej píly

4. Reťaz píly (7) naložte do drážky lišty.

Za účelom montáže držte lištu (8) v uhle cca 45 stupňov natočenú smerom nahor, aby sa reťaz píly (7) mohla ľah- šie naložiť na reťazový pastorok (20).

5. Nasaďte lištu (8) a reťaz (6) na že-

lezničnú skrutku (19). Ak kolík (19a) sedí vpravo od koľajnicovej skrutky (19) v pozdĺžnej derovanej vyhĺbenine na lište, tak lišta správne sedí. Je nor- málne, keď pílová reťaz (7) prevísa.

6. Nasaďte kryt reťazového kolesa (12).

Pritom sa musí napínací kolík reťaze (21) na vnútornej strane krytu reťazové- ho kolesa (12) viesť do uchytenia pre napínací kolík reťaze (22). 7.Predopnite pílovú reťaz (7) tak, že skrut- ku pre reťazový rýchloupínací systém (11) otočíte v smere hodinových ruči- čiek.

8. Upevňovaciu skrutku pre kryt reťazového

Dávaj si pozor! Môžu mazať elek- trické reťazové píly. Upozorňujeme, že elektrické reťazové píly po použití na olej a olej môže unikať ak je uložené na strane alebo na hlavu. To je normálny proces, výsledkom potrebné Krty v hornej časti nádrže a bez dôvodu na sťažnosť. Každá elektrická reťazová píla je kontrolované a testované s olejom počas výroby, trochu odpočinúť v nádrži môže180

10 min Vypnite prístroj a pred všetkými prá- cami na prístroji vyberte akumulátor z prístroja.

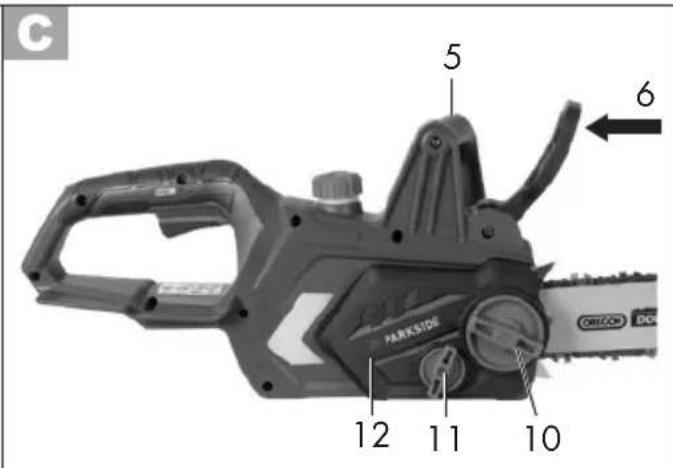

1. Uistite sa, že reťazová brzda je

uvoľnená, to znamená, že páka reťazovej brzdy je zatlačená proti prednej rukoväti (5).

3. Na upnutie pílovej reťaze otočte

skrutku pre reťazový rýchloupína- cí systém (11) v smere hodi- nových ručičiek. Na uvoľnenie napnutia otočte skrutku pre reťazový rýchloupí- nací systém (11) proti smeru hodinových ručičiek.

4. Upevňovaciu skrutku (10) opäť

U novej reťaze musíte napnutie re- ťaze po max. 5 rezoch dodatočne nastaviť. Mazanie reťaze Lišta a reťaz nesmú byť nikdy bez oleja. Ak akumulátorovú reťazovú pílu prevádzkujete s príliš malým množstvom oleja, rezný výkon a životnosť pílovej reťaze poklesne, pretože píla bude rýchlejšie tupá. Príliš málo oleja rozpoznáte na vý- voji dymu alebo sfarbení lišty. Prístroj je vybavený automatikou oleja. Hneď ako motor beží, tečie olej k lište (8). Vypnite prístroj a pred všetkými prá- cami na prístroji vyberte akumulátor z prístroja. Naplnenie reťazového oleja:

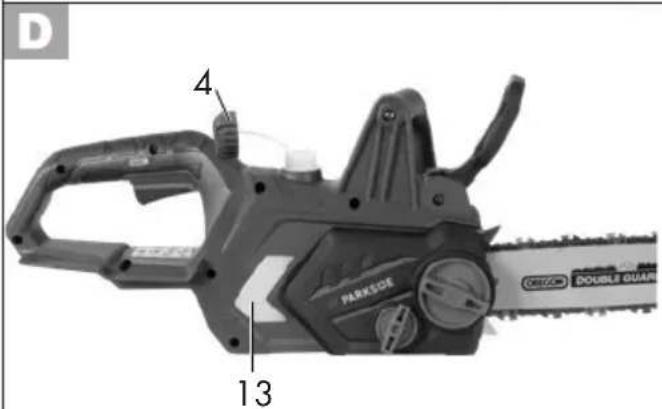

• Pravidelne kontrolujte ukazovateľ stavu oleja (13) a pri dosiahnutí „značky minima“ doplňte olej. Olejová nádržka obsahuje 270 ml oleja.

• Používajte bioolej, prísady na zníženie trenia a opotrebenia. Môžete ho objed- nať cez naše servisné centrum.

• Keď bioolej nie je k dispozícii, použitie olej na mazanie reťaze s malým podie- lom adhéznych prísad.

1. Odskrutkujte uzáver olejovej

nádržky (4) a naplňte do nádrž- ky reťazový olej.

2. Prípadne vyliaty olej utrite a

znova zatvorte uzáver olejovej nádržky (4). Prístroj vždy vypnite a ne- chajte motor vychladnúť skôr ako naplníte reťazový olej. V dôsledku pretečenia oleja existuje nebezpečenstvo po- žiaru. Vloženie/vybratie akumulátora

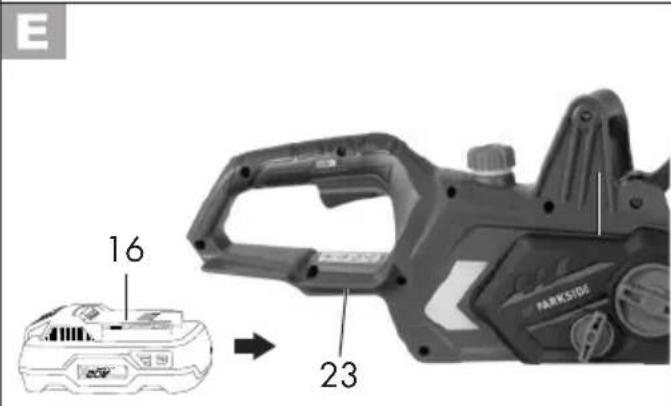

1. Na vloženie akumulátora (16) do prí-

stroja zasuňte akumulátor vodiacich líšt (23) do prístroja. Počuteľne zapadnú.

2. Na vybratie akumulátora (16) z prístro-

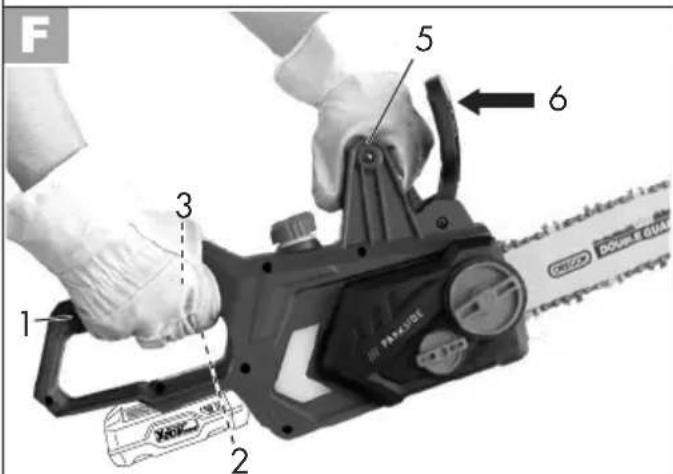

Obsluha Prístroj zapnite až vtedy, keď sú lišta, pílová reťaz a kryt reťazového kolesa správne namontované. Pri spúšťaní dávajte pozor na bez- pečný postoj. Pred spustením sa uistite, že sa pílová reťaz nedotýka žiadnych predmetov. Pozor! Prístroj sa môže dodatočne naolejovať, pozri Uvedenie do pre- vádzky. Zapnutie

1. Príp. vložte do prístroja akumulátor

16) (pozri „Vloženie/vybratie aku-

- či sa v nádrži nachádza dostatok reťazového oleja a reťazový olej príp. doplňte (pozri „Naplnenie re- ťazového oleja“). - stav nabitia akumulátora.

3. Uvoľnite brzdu reťaze tak, že páku

brzdy reťaze/prednú ochranu rúk (6) zasuniete proti prednému držadlu (5).

blokovanie zapnutia (3) a stlačte po- tom vypínač zap/vyp (2), prístroj beží s maximálnou rýchlosťou. Blokovanie zapnutia (3) znova pustite.

6. Prístroj sa vypne, keď vypínač zap/vyp

(2) znova pustíte. Zapnutie trvalého chodu nie je možné. Signalizácia stavu nabitia Ukazovateľ stavu nabitia signalizuje stav nabitia batérie. Stav nabitia batérie sa zobrazí rozsviete- ním príslušnej LED diódy, keď prístroj je v prevádzke. Na tento účel podržte zapínač stlačený. Svietia 3 LED (červená, oranžová a zelená): Akumulátor je nabitý Svietia 2 LED (červená a oranžová): Akumulátor je čiastočne nabitý Svieti 1 LED (červená): Akumulátor sa musí nabiť Kontrola brzdy reťaze Pílová reťaz sa neotáča, keď brzda reťaze je zaskočená.

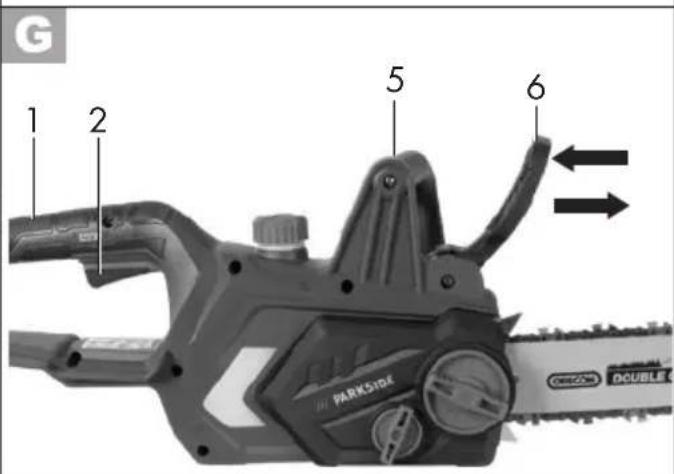

1. Prístroj položte na pevnú, rovnú pod-

ložku. Nesmie sa dotýkať žiadnych predmetov.

2. Uistite sa, že reťazová brzda je uvoľ-

nená, to znamená, že páka reťazovej brzdy je zatlačená proti prednej ruko- väti (5).

1) a s ľavou rukou na prednom

5. Pri bežiacom motore zatlačte ľavou ru-

kou páku brzdy reťaze (6). Pílová reťaz by sa mala okamžite zastaviť.

6. Keď brzda reťaze funguje správne, vy-

Keď brzda reťaze nefunguje správne, prístroj nesmiete používať. Existuje nebezpe- čenstvo poranenia v dôsled- ku dobiehajúcej pílovej reťa- ze. Prístroj nechajte opraviť na- ším zákazníckym servisom. Kontrola automatiky oleja Pred začiatkom práce skontrolujte stav ole- ja a automatiku oleja.

• Zapnite prístroj a držte ho nad svetlým pozadím. Prístroj sa nesmie dotýkať zeme. Keď sa ukazuje stopa oleja, prí- stroj pracuje bezchybne. Keď sa neukazuje žiadna stopa oleja, vyčistite prípadne priepust oleja alebo nechajte prístroj opraviť naším zákazníckym servisom. Vyčistite priepust oleja (24), aby bolo zaistené bezporuchové, automatické olejovanie pílovej re- ťaze olejom počas prevádzky. Na vytrenie nečistôt z priepuste oleja si na pomoc zoberte štetec alebo handru. Výmena vodiacej lišty

1. Prístroj vypnite a z prístroja vyberte

2. Položte pílu na rovnú plochu.

3. Otočte upevňovaciu skrutku pre kryt

reťazového kolesa (10) a skrutku pre re- ťazový rýchloupínací systém (11) proti smeru hodinových ručičiek

), aby ste uvoľnili napnutie re- ťaze a odstránili kryt reťazového kolesa (12).

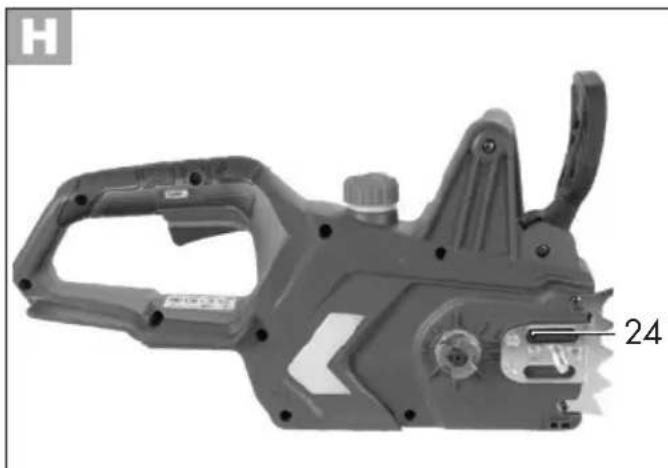

4. Snímte vodiacu lištu a reťaz píly. Za

účelom demontáže držte lištu píly (8) v uhle cca 45 stupňov natočenú smerom nahor, aby sa mohla ľahšie zložiť reťaz píly (7) z reťazového pastorka (20).

5. Vymeňte lištu a namontujte lištu a reťaz

podľa opisu pod „Montáž pílovej reťa- ze a lišty“. Upnutie pílovej reťaze je opísané v kapitole „Uvedenie do prevádzky“. Techniky pílenia Všeobecne Dodržiavajte ochranu proti hluku a miestne predpisy pri rúbaní dreva. Miestne ustanovenia môžu vyžado- vať skúšku spôsobilosti. Informujte sa u Lesnej správy.

• Zo stromu sa musia odstrániť nečistoty, kamene, uvoľnená kôra, klince, svorky a drôt.

• Pri píliacich prácach na svahu stojte vždy nad kmeňom stromu.

• Aby bolo možné v momente „prepíle- nia“ zachovať plnú kontrolu, voči koncu rezu znížte prítlačný tlak bez toho, aby sa uvoľnilo pevné držanie za rukoväte reťazovej píly. Dávajte pozor na to, aby sa pílová reťaz nedotýkala zeme. Po dokončení rezu počkajte na zastave- nie reťazovej píly, skôr ako odstránite reťazovú pílu.

• Motor reťazovej píly vždy vypnite, skôr ako zmeníte od stromu k stromu.

• Pri každom reze nasaďte pevne doraz zubov a až potom začnite s pílením.

• Máte lepšiu kontrolu, keď pílite so spodnou stranou lišty (s ťahanou reťa- zou) a nie s hornou stranou lišty (so zasúvanou reťazou).183

• Pílová reťaz sa počas prerezania alebo potom nesmie dotýkať ani zeme ani iného predmetu.

• Dávajte pozor na to, aby sa pílová reťaz nezovrela v pílovom reze. Kmeň stromu sa nesmie zlomiť ani odlúpiť.

• Dodržiavajte tiež preventívne opatrenia proti spätnému rázu (pozri Bezpečnost- né pokyny).

• Pri píliacich prácach na svahu stojte vždy nad kmeňom stromu. Aby bolo možné v momente „prepílenia“ za- chovať plnú kontrolu, voči koncu rezu znížte prítlačný tlak bez toho, aby sa uvoľnilo pevné držanie za rukoväte reťazovej píly. Dávajte pozor na to, aby sa pílová reťaz dotýkala osoby. Po dokončení rezu počkajte na zastavenie reťazovej píly, skôr ako sa tam odstráni reťazová píla. Motor reťazovej píly vždy vypnite, predtým ako sa mení od stromu po strom. Keď sa pílová reťaz pevne upne, nepokúšajte sa prístroj vytiahnuť s násilím. Existuje nebezpečenstvo poranenia. Odstavte motor a použite rameno páky alebo klin, aby ste uvoľnili prístroj. Krátenie Krátenie je pílenie spadnutých kmeňov stromu na malé úseky. Dávajte pozor na bezpečné postavenie a rovnomerné roz- delenie vašej telesnej hmotnosti na obidve nohy. Ak je to možné, mal by byť kmeň podložený a podopretý konármi, trámami alebo klinmi.

• Dávajte pozor na to, aby sa pílová re- ťaz pri pílení nedotýkala zeme.

• Dávajte pozor na dobré postavenie a pri strmom teréne stojte nad kmeňom. Aby bolo možné v momente „prepíle- nia“ zachovať plnú kontrolu, voči koncu rezu znížte prítlačný tlak bez toho, aby sa uvoľnilo pevné držanie za rukoväte reťazovej píly. Po dokončení rezu poč- kajte na zastavenie reťazovej píly, skôr ako sa tam odstráni reťazová píla. Mo- tor reťazovej píly vždy vypnite, predtým ako sa mení od stromu po strom.

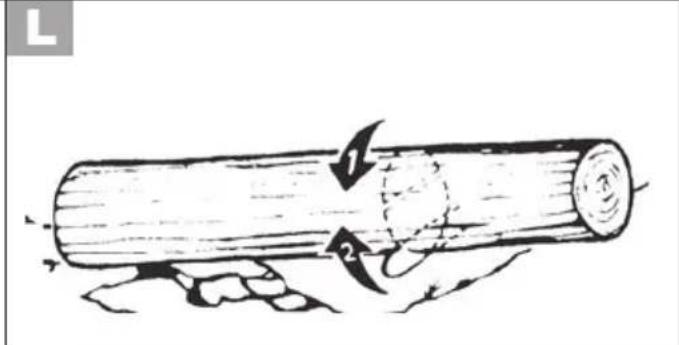

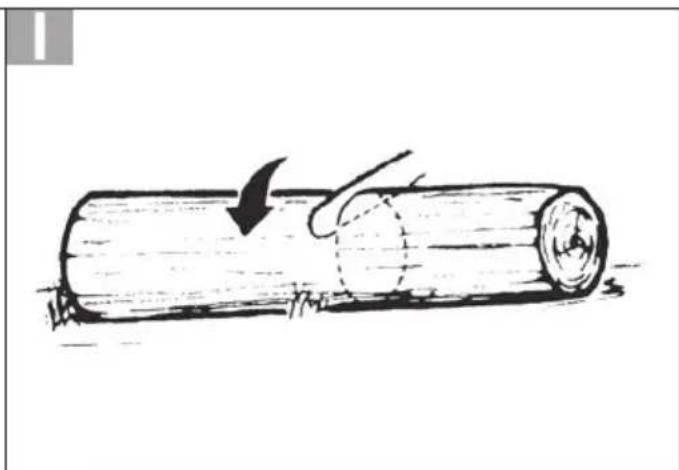

1. Kmeň leží na zemi:

Prepíľte kmeň celkom zhora a dávajte pozor na konci rezu na to, aby ste sa nedotýkali zeme. Keď existuje možnosť otočiť kmeň, prepíľte ho na 2/3. Potom otočte kmeň a prepíľte zvyšok kmeňa zhora.

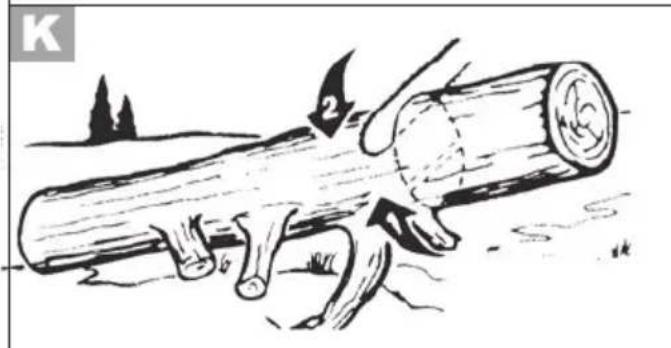

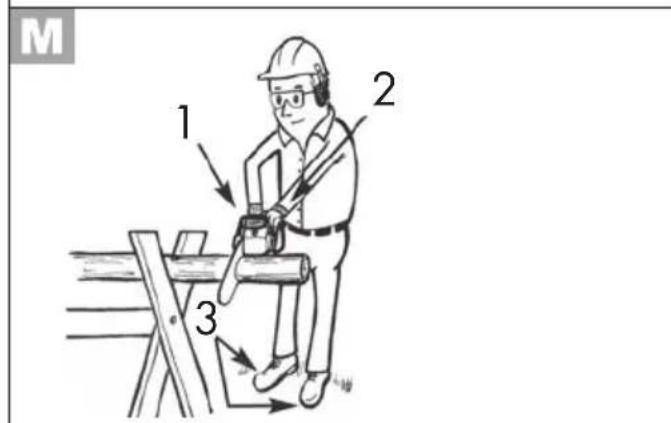

3. Kmeň je podopretý na obi-

Prístroj držte pevne obidvomi rukami a veďte stroj počas pí- lenia pred telom. Keď sa kmeň predelí, veďte stroj vpravo popri tele (1). Ľavé rameno držte tak rovno, ako je to možné (2). Dá- vajte pozor na spadnutý kmeň. Postavte sa tak, aby oddelený184

kmeň nepredstavoval žiadne ohrozenie. Dávajte pozor na vaše nohy. Oddelený kmeň by mohol pri spadnutí spôsobiť zranenia. Zachovajte rovnováhu (3). Odvetvovanie Odvetvovanie je označenie pre odstra- ňovanie vetiev a konárov zo spadnutého stromu. Veľa úrazov sa stane pri odvetvovaní. Nikdy neodpiľujte konáre, keď stojíte na kmeni stromu. Oblasť spätného rázu majte na očiach, keď sa konáre nachádzajú pod napätím.

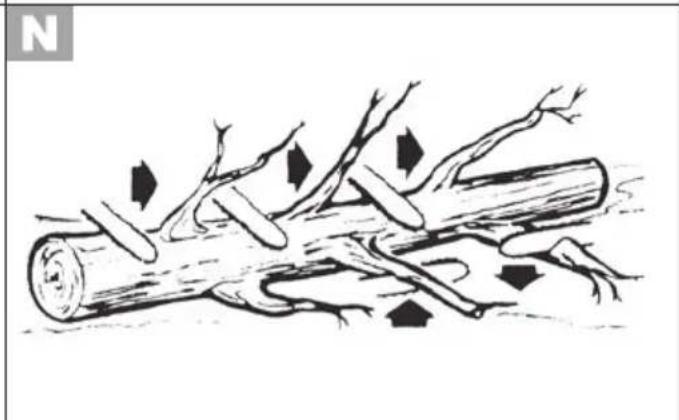

• Oporné konáre odstráňte až po krátení.

• Konáre nachádzajúce sa pod napätím sa musia píliť zdola nahor, aby sa za- bránilo zovretiu prístroja.

• Pri odpílení hrubších konárov použite tú istú techniku ako pri krátení.

• Pracujte zľava od kmeňa a tak blízko, ako je to možné na prístroji. Podľa možnosti hmotnosť prístroja spočíva na kmeni.

• Meňte miesto, aby ste pílili konáre na druhej strane kmeňa.

• Rozvetvené konáre sa skracujú jednotli- vo.

• Pri odvetvovaní väčšie, nadol nasmero- vané konáre, ktoré podopierajú strom, nechajte najprv stáť. Menšie konáre (pozri ) oddeľte jedným rezom. Rúbanie stromov Na rúbanie stromov je po- trebné veľa skúseností. Stro- my rúbte iba vtedy, keď ste si istí, že viete zaobchádzať s prístrojom. Prístroj v žiadnom prípade nepoužívajte, keď sa cítite neisto.

• Dávajte pozor, aby sa v blízkosti pra- covnej oblasti nezdržiavali žiadni ľudia alebo zvieratá. Bezpečnostný odstup medzi rúbaným stromom a najbližšie položeným pracoviskom musí činiť 2 1/2 dĺžky stromu.

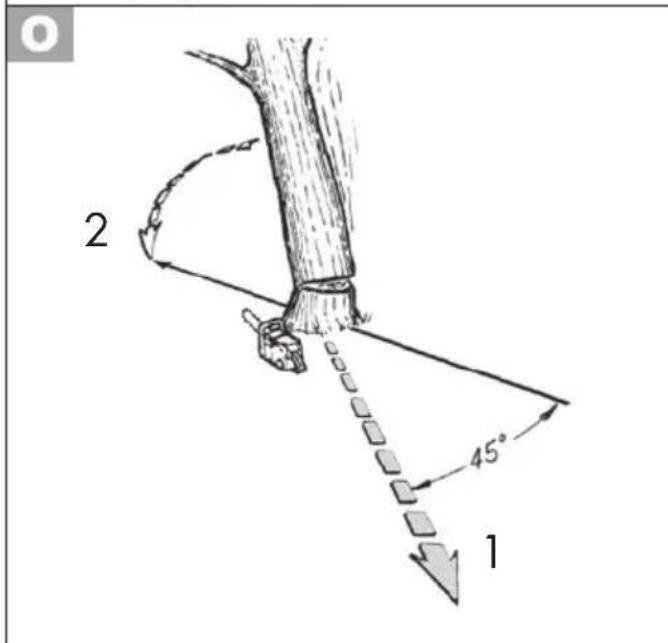

• Dávajte pozor na smer rúbania: Používateľ sa musí vedieť bezpečne pohybovať v blízkosti spadnutého stromu, aby strom mohol ľahko skrátiť a odvetvovať. Je potrebné zabrániť tomu, aby sa spadnutý strom zachytil do iného stromu. Zohľadnite prirodzený smer pádu, ktorý je závislý od sklonu a zahnutia stromu, smeru vetra a počtu konárov.

• Pri strmom teréne stojte nad rúbaným stromom.

• Malé stromy s priemerom 15 – 18 cm sa môžu obyčajne odpíliť s jedným re- zom.

• Pri stromoch s väčším priemerom sa musia použiť vrubové zárezy a hlavný rez (pozri dole).

• Ak dve alebo viac osôb súčasne režú a rúbu stromy, tak by vzdialenosť medzi osobami, ktoré režú a rúbu stromy, musí tvoriť minimálne dvojnásobnú výš- ku rúbaného stromu. Pri rúbaní stromov je dôležité dbať na to, aby iné osoby neboli vystavené nebezpečenstvu, aby sa netrali žiadne napájacie vedenia a aby sa nespôsobili žiadne materiálne škody. Ak strom napriek tomu dôjde do styku s napájacím vedením, musí sa ih- neď informovať komunálny podnik pre zásobovanie energiou.

• Zo stromu sa musia odstrániť nečistoty, kamene, uvoľnená kôra, klince, svorky a drôt.185

Nerúbte strom, keď veje sil- ný alebo premenlivý vietor, keď existuje nebezpečenstvo poškodenia vlastníctva alebo keď strom by mohol zasiah- nuť vedenia. Po ukončení pílenia odklopte ochra- nu sluchu nahor, aby ste mohli po- čuť tóny a výstražné signály.

Konáre visiace nadol odstránite tak, že rez nasadíte nad konár. Nikdy neodvetvujte vyššie ako až na výšku pleca.

Odstráňte porast okolo stromu, aby ste zaistili ľahký spätný ťah. Oblasť úniku (1) by mala ležať s odsadením približne 45° za plá- novaným smerom rúbania (2).

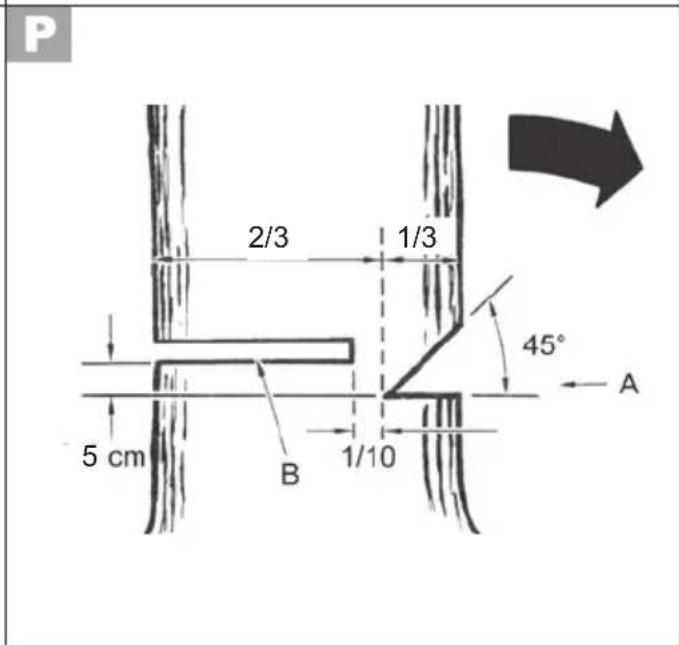

3. Rezanie klesavých záse-

kov(A): Klesavé záseky umiestnite do smeru, do ktorého má spadnúť strom. Začnite so spodným, hori- zontálnym rezom. Hĺbka rezu by mala činiť približne 1/3 prieme- ru kmeňa. Tým sa zabráni zovre- tiu pílovej reťaze alebo vodiacej koľajničky pri osadení druhého vrubového zárezu. Urobte teraz šikmý pílový rez s uhlom rezu približne 45° zhora, ktorý sa dostane presne na spodný pílový rez. Nikdy nestúpajte pred strom, v ktorom je urobený zárez.

Vykonajte hlavný rez z druhej strany kmeňa, zatiaľ čo stojíte vľavo od kmeňa stromu a pílite s ťahajúcou pílovou reťazou. Hlavný rez musí horizontálne prebiehať minimálne 5 cm nad horizontálnym vrubovým re- zom. Mal by byť tak hlboko, aby vzdialenosť k líniu vrubového rezu činila minimálne 1/10 prie- meru kmeňa. Neprepílená časť kmeňa sa označuje ako vložka (okraj rúbania). Vložka zabrá- ni tomu, aby sa strom otočil a spadol do nesprávneho smeru. Vložku neprepíľte.

5. Pri priblížení hlavného rezu na

stenu by mal strom začať padať. Keď sa ukáže, že strom podľa možnosti nespadne do želaného smeru alebo sa nakloní späť a pílovú reťaz zovrie, hlavný rez prerušte a na otvorenie rezu a preloženie stromu do želanej spádovej čiary použite kliny z dreva, plastu alebo hliníka.

6. Keď je priemer stromu väčší ako

dĺžka lišty, urobte dva rezy. Neskúsených používateľov z bez- pečnostných dôvodov odradzujeme od toho, aby rúbali kmeň stromu s dĺžkou lišty, ktorá je menšia ako priemer kmeňa.

7. Po zrealizovaní hlavného rezu

strom spadne sám alebo pomo- cou drevorubačského klinu alebo sochora. Hneď ako strom začne padať, vytiahnite prístroj z rezu, zastavte motor, odložte prí-186

• Pílovú reťaz vyčistite po každom použi- tí. Použite na to štetec alebo metličku. Na čistenie reťaze nepoužívajte žiadne kvapaliny. Po vyčistení naolejujte reťaz reťazovým olejom.

• Vetracie štrbiny a povrchy stroja vyčisti- te štetcom, metličkou alebo suchou han- drou. Na čistenie nepoužívajte žiadne kvapaliny. Olejovanie pílovej reťaze Reťaz čistite a olejujte pravidelne. Tým udržíte reťaz ostrú a dosiah- nete optimálny výkon stroja. Pri škodách z dôvodu nedostatočnej údržby pílovej reťaze zaniká nárok na záruku. Keď manipulujete s re- ťazou alebo lištou, vyberte akumu- látor a používajte rukavice odolné proti prerezaniu.

• Reťaz naolejujte po vyčistení, po 10-ho- dinovom používaní alebo minimálne raz za týždeň, podľa toho, čo nastane skôr.

• Pred olejovaním sa musí lišta, zvlášť ozubenie lišty, dôkladne vyčistiť. Použi- te na to metličku a suchú handru.

• Jednotlivé články reťaze naolejujte po- mocou olejovej striekačky s hrotom ihly (dostupné v špecializovanom obcho- de). Jednotlivé kvapky oleja naneste na kĺby a na hroty zubov jednotlivých článkov reťaze. Ostrenie rezacích zubov Nesprávne naostrená pílová reťaz zvyšuje nebezpečenstvo spätného rázu! Keď manipulujete s reťazou alebo lištou, používajte ruka- vice odolné proti prerezaniu. stroj a opustite pracovisko nad dráhou spätného ťahu. Dávajte pozor na padajúce konáre a nezakopnite o ne. Údržba a čistenie Údržbárske a čistiace práce vykonávajte zásadne pri vypnutom motore a vybra- tých akumulátoroch. Nebez- pečenstvo poranenia! Servisné a údržbárske práce, ktoré nie sú opísané v tomto návode na obsluhu, nechajte vykonať našej odbornej diel- mi. Používajte iba originálne náhradné diely. Pred všetký- mi údržbárskymi a čistiacimi prácami nechajte prístroj vychladnúť. Existuje nebez- pečenstvo popálenia! Keď manipulujete s pílovou reťazou alebo lištou, použí- vajte rukavice odolné proti prerezaniu. Nebezpečenstvo rezných poranení. Vypnite prístroj a pred všetkými prá- cami na prístroji vyberte akumulátor z prístroja. Čistenie

• Po každom použití prístroj dôkladne vyčistite. Tým predĺžite životnosť stroja a zabránite úrazom.

• Držadlá udržiavajte bez benzínu, oleja alebo tuku. Držadlá prípadne vyčistite vlhkou handrou vymytou v mydlovom lúhu. Na čistenie nepoužívajte rozpúš- ťadlo alebo benzín!187

Ostrá reťaz zaručuje optimálny rezný výkon. Zareže sa bez náma- hy cez drevo a zanecháva veľké, dlhé drevené triesky. Pílová reťaz je tupá, keď sa musí rezná súprava tlačiť cez drevo a drevené triesky sú veľmi malé. Pri veľmi tupej pílovej reťazi nepadajú takmer žiadne triesky, ale iba drevený prach.

• Píliace časti reťaze sú rezné články, ktoré pozostávajú u jedného rezného zuba a jedného výstupku na obmedze- nie hĺbky. Výšková vzdialenosť medzi oboma týmito určuje hĺbku rezania.

• Pri ostrení rezných zubov sa musia zohľadniť nasledovné hodnoty: - Uhol ostrenia (30°) - Uhol čela (85°) - uhol strechy (60°) - Hĺbka ostrenia (0,65 mm) - Priemer kruhového pilníka (4,0mm) Odchýlky od rozmerových údajov geometrie rezania môžu viesť k zvýšenému sklonu na spätný ráz stroja. Zvýšené nebezpečenstvo úra- zu! Na ostrenie reťaze sú potrebné špeciálne nástroje, ktoré zaručujú, že budú nože na- ostrené v správnom uhle a správnej hĺbke. Pre neskúseného používateľa reťazových píl odporúčame pílovú reťaz nechať naost- riť odborníkom alebo odbornou dielňou. Keď si trúfate na ostrenie reťaze, nástroje zakúpite v špecializovanom obchode.

1. Na ostrenie by mala byť reťaz

nabrúsená napnuto, aby sa umožnilo správne ostrenie.

2. Na ostrenie je potrebný kruhový

pilník s priemerom 4,0mm. Iné priemery poškodzujú re- ťaz a môžu viesť k ohrozeniu pri práci!

3. Ostrite iba zvnútra smerom von. Pilník

veďte z vnútornej strany rezného zuba smerom von. Keď pilník ťaháte späť, nadvihnite ho.

4. Najprv ostrite zuby jednej strany. Po-

tom pretočte prístroj a naostrite zuby druhej strany.

5. Reťaz je opotrebovaná a musí sa vyme-

niť za novú pílovú reťaz, keď zostane už iba 4 mm rezného zuba.

6. Po ostrení musia byť všetky rezné člán-

ky rovnako dlhé a široké.

7. Po každom treťom ostrení sa musí skon-

trolovať hĺbka ostrenia (obmedzenie hĺbky) a výška sa musí dopíliť pomocou plochého pilníka. Obmedzenie hĺbky by malo byť posunuté o cca 0,65 mm oproti reznému zubu. Po obnovení obmedzenia hĺbky zaoblite trochu sme- rom dopredu. Nastavenie napnutia reťaze Nastavenie napnutia reťaze je opísané v kapitole „Montáž – Napínanie pílovej reťaze“.

• Prístroj vypnite a vytiahnite sieťovú zá- strčku.

• Pravidelne kontrolujte napnutie reťaze a toto dodatočne nastavte tak často, ako je to potrebné. Pri ťahaní za pílovú reťaz s ťažnou silou 9 N (cca 1 kg) pílová reťaz a lišta nesmú mať odstup viac ako 2 mm.188

Intervaly údržby Uvedené údržbárske práce vykonávajte pravidelne podľa nasledujúcej tabuľky. Pravidelnou údržbou vášho prístroja sa predĺži jeho životnosť. Navyše dosiahnete optimálne rezné výkony a zabránite úra- zom. Umožnenie zabehnutia novej pílovej reťaze U novej reťaze sa po určitom čase znižuje jej predpínacia sila. Preto musíte reťaz po prvých 5-tich rezoch, najneskôr po 1 hodi- ne práce s pílou dotiahnuť. Nikdy neupevňujte novú reťaz na opotrebovaný re- ťazový pastorok alebo na poškodenú alebo opotrebo- vanú lištu. Reťaz by mohla odskočiť alebo sa roztrhnúť. Následkom môžu byť ťažké poranenia. Tabuľka intervalov údržby: Časť stroja Akcia Pred každým použitím Po 10 prevádzko- vých hodinách Komponenty reťa- zovej brzdy Skontrolovať, v prípade po- treby vymeniť

Reťazový pastorok (20) Skontrolovať opotrebenie/ vyskytovanie sa zárezov, v prípade potreby vymeniť

Pílová reťaz (7) Skontrolovať, naolejovať, v prípade potreby dobrúsiť ale- bo vymeniť

Lišta (8) Skontrolovať, vyčistiť, naole- jovať

Automatika oleja Skontrolovať, v prípade po- treby vyčistiť priepust oleja

1. Prístroj vypnite a z prístroja vyberte

2. Odoberte kryt reťazového kolesa

12), pílovú reťaz ( 7) a lištu

24), aby bolo zaistené bezporuchové, automa- tické olejovanie pílovej reťaze olejom počas prevádzky.

7) a kryt reťazového kolesa

12) a pílovú reťaz dodatočne

napnite. Pri optimálnom stave olejového priechodu pílová reťaz po spustení prístroja automaticky odstrekne tro- chu oleja. Otočenie lišty Pri narábaní s reťazou alebo lištou používajte ochranné rukavice odol- né voči prerezaniu. Po každých 10 hodinách prevádzky treba vodiacu lištu obrátiť, aby sa zabezpečilo jej rovnomerné opotrebúvanie (viď k tomu kapitolu „Uvedenie do prevádzky“).

1. Prístroj vypnite a z prístroja vyberte

2. Snímte kryt reťazového kolesa, reťaz

píly a vodiacu lištu.

3. Otočte lištu okolo jej horizontálnej osi

a namontujte lištu a reťaz podľa opisu pod „Montáž pílovej reťaze a lišty“. Zohľadnite pritom smer chodu pílovej reťaze! Smer chodu reťazovej píly Pri nastavovaní reťazovej píly (7) sa orien- tujte podľa znaku pod reťazovým pastor- kom (20), keď sa lišta otáča. Znázornený smer otáčania na lište potom nesúhlasí. Odloženie

• Pred odložením prístroj vyčistite.

• Založte ochranný kryt lišty.

• Pred prestávkami v práci viacero týž- dňov bezpodmienečne vyprázdnite ole- jovú nádržku, pretože bioolej na reťaze zoživičnatie a výtokový kanál oleja

• Prístroj majte odložený na nemrznú- com, suchom mieste chránenom pred prachom, mimo dosahu detí.190

Náhradné diely/príslušenstvo Náhradné diely a príslušenstvo dostanete na www.grizzlytools-service.eu Ak by sa mali vyskytnúť problémy s procesom objednávky, použite, prosím, kontaktný formulár. Pri ďalších otázkach sa obráťte na „Service-Center“ (pozri stranu 192). Položka Položka Označenie Obj. číslo. Návod na Podrobný obsluhu výkres 8 59 Oregon Vodiaca lišta 91105763 7 60 Reťaz píly Oregon 90PX040X 30091615 12 62-72 Kryt reťazového kolesa 91105709 15 61 Ochranné puzdro na lištu 91105765 4 38-40 Uzáver olejovej nádržky 91105758 Likvidácia/ochrana životného prostredia Olejovú nádržku starostlivo vyprázdnite. Z prístroja vyberte akumulátor a prístroj, sta- rý olej, akumulátor, príslušenstvo a balenie odovzdajte na ekologické zhodnotenie. Pokyny pre likvidáciu akumulátorov a na- bíjačky nájdete v samostatnom návode na používanie. Elektrické prístroje nepatria do do- mového odpadu.

Záruka Vážená zákazníčka, vážený zákazník, Pre tento prístroj platí záruka 3 roky od dátumu zakúpenia. Ak je prístroj poškodený, podľa zákona máte právo ho reklamovať u výrobcu pro- duktu. Tieto práva vyplývajúce zo zákona nie sú našou následne opísanou zárukou obmedzené. Záručné podmienky Záručná lehota začína dňom zakúpenia. Pokladničný doklad ako originál prosím starostlivo uschovajte. Je potrebný ako dô- kaz o zakúpení. Ak sa počas troch rokov od dátumu zakú- penia tohto produktu vyskytne materiálna alebo výrobná chyba, produkt - podľa nášho rozhodnutia - bezplatne opravíme alebo nahradíme. Predpokladom záruky je, že v priebehu trojročnej lehoty bude predložený poškodený prístroj a pokladnič- ný doklad a stručne opísaná chyba a kedy sa vyskytla. Ak sa v rámci našej záruky chyba pokryje, obdržíte späť opravený alebo nový prístroj. S opravou alebo výmenou produktu sa ne- začína nová záručná doba. Záručná doba a nárok na odstránenie vady Záručná doba sa poskytnutím záruky nepredlžuje. To platí aj pre nahradené a opravené diely. Prípadné škody a ne- dostatky vzniknuté už pri zakúpení sa musia ihneď po vybalení ohlásiť. Opravy vykonané po uplynutí záručnej doby sú spoplatnené. Rozsah záruky Prístroj bol vyrobený podľa prísnych smer- níc kvality a pred dodaním bol svedomite kontrolovaný. Záruka sa týka materiálových alebo výrob- ných chýb. Táto záruka sa nevzťahuje na diely produktu, ktoré sú vystavené normál- nemu opotrebeniu a preto sa môžu pova- žovať za opotrebované diely (napr. reťaz píly) alebo na poškodenia na krehkých dieloch (napr. vypínač). Táto záruka zaniká, ak bol produkt po- užívaný poškodený, neodborne alebo nebola vykonávaná údržba. Pre odborné používanie produktu je nutné presne do- držiavať všetky návody uvedené v návode na obsluhu. Bezpodmienečne sa vyhnite používaniu, ktoré sa v návode na obsluhu neodporúča alebo pred ktorým ste boli vystríhaní. Produkt je určený len pre súkromné pou- žitie a nie v oblasti podnikania. Záruka zaniká pri nesprávnom a neodbornom používaní, pri násilnom používaní a pri zásahoch, ktoré neboli vykonané v našej servisnej pobočke. Postup v prípade reklamácie Pre zabezpečenie rýchleho spracovania vašej žiadosti postupujte prosím podľa na- sledujúcich pokynov:

• Pri všetkých požiadavkách predložte pokladničný doklad a číslo artiklu (IAN 346174_2004) ako dôkaz o zakúpení.

• Číslo artiklu nájdete na typovom štítku, na rytine.

• Ak sa vyskytnú chyby funkcie alebo iné nedostatky, kontaktujte najskôr následne uvedené servisné oddelenie telefonicky alebo emailom. Následne obdržíte ďalšie informácie o priebehu vašej reklamácie.

• Produkt evidovaný ako poškodený mô- žete po dohode s našim zákazníckym servisom, s priloženým dokladom o za- kúpení (pokladničný doklad) a s údaj- mi, v čom chyba spočíva a kedy vznik-192

la, zaslať bez poštovného na adresu servisu, ktorá vám bude oznámená. Pre zabránenie dodatočných nákladov a problémov pri prevzatí použite len tú adresu, ktorá vám bude oznámená. Nezasielajte prístroj ako nadmerný tovar na náklady príjemcu, expresne alebo s iným špeciálnym nákladom. Prístroj zašlite so všetkými časťami príslušenstva dodanými pri zakúpení a zabezpečte dostatočne bezpečné pre- pravné balenie. Servisná oprava Opravy, ktoré nepodliehajú záruke, mô- žeme nechať vykonať v našej servisnej pobočke za úhradu. Radi vám poskytneme predbežnú kalkuláciu nákladov. Môžeme spracovať len prístroje, ktoré boli doručené dostatočne zabalené a so zapla- teným poštovným. Pozor: Prístroj zašlite do našej servisnej po- bočky vyčistený a s informáciami o chybe. Neprevezmeme prístroje zaslané ako nad- merný tovar na náklady príjemcu, expres- ne alebo s iným špeciálnym nákladom. Likvidáciu vašich poškodených zaslaných prístrojov vykonáme bezplatne. Service-Center

Vyhľadávanie chýb Problém Možná príčina Odstránenie chyby Prístroj sa nespustí Akumulátor (

ny alebo nie je vložený Skontrolujte stav nabitia akumu- látora, príp. oprava odborným elektrikárom Chybný vypínač zap/vyp

Oprava v zákazníckom servise Uhlíkové kefky opotrebované Oprava v zákazníckom servise Porucha motora Oprava v zákazníckom servise Reťaz sa neotáča a zaznie výstražný tón Brzda reťaze blokuje pílovú reťaz (

Skontrolovať brzdu reťaze, príp. brzdu reťaze uvoľniť Nedostatočný výkon rezania Pílová reťaz (

ne namontovaná Namontovať správne pílovú reťaz Pílová reťaz (

Naostriť rezné zuby alebo natiah- nuť novú reťaz Nedostatočné napnutie reťaze Kontrola napnutia reťaze Prístroj beží ťažko, reťaz odskakuje Nedostatočné napnutie reťaze Kontrola napnutia reťaze Reťaz je horúca, vý- voj dymu pri pílení, sfarbenie koľajničky Príliš málo reťazového oleja Skontrolovať stav oleja a príp. doplniť reťazový olej, Skontrolovať automatiku oleja a príp. vyčistiť priepust oleja alebo oprava prostredníctvom zákazníc- keho servisuDE

• Vyššie popísaný predmet vyhlásenia spĺňa predpisy smernice 2011/65/EU Európskeho parlamentu a Rady z 8. júna 2011 pre obmedzenie používania určitých nebezpečných látok v elektrických a elektronických prístrojoch. Christian Frank Osoba splnomocnená na zostavenie dokumentácie 200informative ∙ informativ ∙ informatif ∙ informatief ∙ pouczający ∙ informační ∙ informatívny Exploded Drawing ∙ Explosionszeichnung Vue éclatée ∙ Explosietekening Rysunki eksplozyjne ∙ Rozvinuté náčrtky Výkres náhradných dielov PKSA 20-Li B2 20201126_rev02_ts
