GEBRUIKSAANWIJZING WVB 18 LT BL 11125 Quick Inox METABO

n Oorspronkelijke gebruiksaanwijzing 34

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren onderuitsuitend eigenverantwoordelijkheid dat: deze haakse slijpers,gekenmerkt door type en serienummer *1),voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3).Technische documentatie bij *4)-zie pagina 3.

De draadloze haakse slijpers zijn met originele Metabo-accessoires geschikt voor het schuren, het schuren met schuurpapier, het werken met draadborstels en het doorslijpen van metaal, beton, steen en soortgelijke materialen zonder gebruik van water.

Machines met de aanduiding WVB.. zijn in verband met de stelknop voor het instellen van het toerental bijzonder geschikt voor werkzaamheden in combinatie met draadborstels.

Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik.

De algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsinstructies要去en in acht worden genomen.

3. Algemene veiligheidsvoorschriften

Let voor uw veiligheid en die van het elektrische gereedschap op de passages die+zijn voorzien van dit symbool!

WAARSCHUWING - Lees de gebruiksaanwijzing om het risico op letsel te verminderen.

WAARSCHUWING - Lees alle veiligheidsinstructies, aanwijzingen, afbeeldingen en technische specificaties die samen met dit elektrische gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen nicht worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen met het oog op toekomstig gebruik.

Geef uw elektrische gereedschap alleen met deze documenten aan andereen door.

4. Speciale veiligheidsinstructies

4.1 Gemeenschappelijk veiligheidsinstrumenties voor het schuren, het schuren met schuurpapier, het

werken met draadborstels of het doorslijpen:

a) Dit elektrisch gereedschap kan worden gebrukt als slijp- en schuirmachine, draadborstel, gatenzaag of doorslijpmachine. Lees alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en gegevens die u bij het apparaat ontvangt. Wanner u Niet alle navolgende aanwijzingen in acht neemt, kan dit leiden tot een elektrische schok, brand en/of ernstig letsel. De XXXXX kan bovendien worden gebrukt als polijstmachine.
b) Dit elektrisch gereedschap is nicht geschickt om te polijsten. Toepassingen waarvoor het elektrisch gereedschap Niet bestemd is, kuren leiden tot gevaarlijke situatuies en lichamelijk letsel. (Geldt Niet voorXXXXXXXXX.)
c) Gebruik het elektrisch gereedschap Niet voor een functie waarvoor het Niet uitdrukkelijk is ontworpen en door de fabrikant is bedoeld. Een dergelijkke verandering kan tot controverlies leiden en ernstig lichamelijk letsel tot gevolg hebben.
d) Gebruik geen inzetgereedschap dat door de fabrikant Niet special voor dit elektrisch gereedschap is bestemd en aanbevolen.
Wanner u in staat bent de toebehoren aan uw elektrisch gereedschap te bevestigen, betekent dat nog geen garantie voor veilig gebruik.
e) Het toelaatbare toenental van het inzetgereedschap moet minstens zo hoog+zijn als het op het elektrisch gereedschap aangegeven maximum toenental. Inzetgereedschap dat sneller draait dan toegestaan, kan breken en in het rond vliegen.
f) De buitendiameter en de dikte van het inzetgereedschap dienen overeen te komen met de maataanduidingen van uw elektrisch gereedschap. Verkeerd bemeten inzetgereedschap kan nicht voldoende worden afgeschermd of gecontroleerd.
g) De afmetingen voor de bevestiging van het inzetgereedschap moet overeenstemmen met de afmetingen van het bevestigingsmiddel van het elektrisch gereedschap. Inzetgereedschap dat Niet precies passend op het elektrisch gereedschap worden bevestigd, draait ongelijkmatig en trift zeer sterk, hetgeen kan leiden tot verlies van de controle.
h) Gebruik geen beschadigd
inzetgereedschap. Controller
inzetgereedschap zoals slijpschijven voor ieder gebruik op aftsplinteringen en scheuren, steunschijven op scheuren, (sterke) slijtage en draadborstels op losse of gebroken draden. Wanner het elektrisch gereedschap of het inzetgereedschap valt, controller dan of het beschadigd is geraakt, of Gebruik onbeschadigd inzetgereedschap. Wanner u het inzetgereedschap hebt gecontrolererd en geplaatst, zorg dan dat u en eventuele omstanders buiten het bereik van het roterende inzetgereedschap bijven en LAST het

apparaat een minuut lang draaien op het hoogste toerental. Beschadigd inzetgereedschap breekt normalaal gesproken gedurende deze testperiode.

i) Draag persoonlijke beschemmingsmiddelen. Draag afhankelijk van de toepassing volledige gezichtsbescherming, oogbescherming of een veiligheidsbril. Draag zo nodig een stofmasker, gehoorbeschemming, veiligheidshandschoenen of een special schort dat beschemming biedt gegenkleine slijp- en materiaaldeeltjes. Uw ogen dieren beschermd te worden gegen de rondvliegende deeltjes die bij verschillende toepassenen ontstaan. Stof- of adembeschemmingsmaskers dieren om het stof te filteren datijdens de werkzaamheden ontstaat. Wanner u lang aan hard geluid worden blootgesteld, kan uw gehoor beschadigd rakeen.
j) Let erop dat andere Personen zich op een veilige afstand van uw werkgebied bevinden. Ledereen die het werkgebied betreedt, dient personelijkke beschemmingsmiddelen te dragen. Brokstukken van het werkstuk of gebrozen inzetgereedschap hunnen wegvliegen en ook buiten het directe werkgebied letsel veroorzaken.
k) Houd het elektrisch gereedschap alleen vast aan de geisoleerde greepvlakken wanner u werkzaamheden uitvoert waar bij het inzetgereedschap verborgen stroomleidingen kan raken. Door het contact met een onder spanning staande leiding+kennen ook metalen onderdelen van het apparaat onder spanning worden gezet, met een elektrische schok als gevolg.
I) Leg het elektrisch gereedschap nooit weg voordat het inzetgereedschap volledig tot stilstand is gekomen. Het draaiende inzetgereedschap kan in contact komen met de ondergrond waardoor u möglichk de controle over het elektrisch gereedschap kunt verliezen.
m) Laat het elektrisch gereedschap nicht draaien verwijl u het draagt. Door toevallig contact met het draaiende inzetgereedschap kan uw kleding worden gegrepen en kan het inzetgereedschap zich in uw lichaam boren.
n) Reinig regelmatig de ventilatiesleuven van uw elektrisch gereedschap. De motorventilator trekt stof in de behuizing en een sterke ophoping van metaalstof kan elektrische gezarenveroorzaken.
o) Gebruik het elektrisch gereedschap nicht in de buurt van brandbare materialen. Door vonden zonden deze materialen vlam konnen vatten.
p) Gebruik geen inzetgereedschap waarvoor vloeibare koelmiddelen nodig�n. Het gebruik van water of andere vloeibare koelmiddelen kan leiden tot een elektrische schok.

4.2 Veiligheidsinstructies met het oog opterugslag

Een terugslag is een plotselinge reactie die optreedt wanneer draaiend inzetgereedschap zoals een

schuurschijf, steunschijf, draadborstel enz. blokkeert of blijft haken. Wanner het draaiende inzetgereedschap blijft haken of blokkeert, worden het onmiddelijk stopgezet. Door blokkeren of haken worden het elektrisch gereedschap ongecontroleerd, gegen de draairichting van het inzetgereedschap in, op deplaats van de blokkering versneld.

Wanner er bijv. een schuurschijf in het werkstuk blijft haken of blokkeert, kan de rand van de schuurschijf, die invalid in het werkstuk, vastraken, met uitbreken van de schuurschijf of een terugslag als möglich gevolg. De schuurschijf beweegt zich dan maarlichting van de schijf bij deplaats van de blokkering. Hierbij kunnen slijpschijven ook breken.

Een terugslag is het gevolg van verkeerd gebruik van het elektrisch gereedschap en/of verkeerde werkomstandigheden. Deze kan worden verhinderd door passende veiligheidsmaatregelen te nemen, zoals hieronder beschreiben.

a) Houd het elektrisch gereedschap goed vast en breng uw lichaam en uw armen in zo'n positie dat u de terugslagkrachten kunt opvangen. Gebruik, indien aanwezig,.altijd de extra grep om op volle toeren een zo groot möglichke controle over de terugslagkrachten of reactiemomenten te hebben. De bediener kan door geschikte voorzorgsmaatregelen te nemen de terugslag- en reactiemomenten beheersen.

b) Breng uw hand nooit in de buurt van draaiend inzetgereedschap. Het inzetgereedschap kan zich bij een terugslag over uw hand bewegen.

c) Kom nicht met uw lichaam binnen het gebied waarin het elektrisch gereedschap zich in geval van een terugslag beweegt. Door de terugslag komt het elektrisch gereedschap gegen de bewegingsrichting van de slijpschijf in op deplaats van de blokkering.

d) Werk bijzonder voorzichtig bij hoeken, scherpe randen enz. Voorkom dat het inzetgereedschap gegen het werkstuk springt en blijft haken. Het roterende inzetgereedschap heeft de neiging om te blijven haken bij hoeken, scherpe randen of als het terugspringt. Dit leidt tot verlies van contrôle of een terugslag.

e) Gebruik geen kettingzaagblad voor het zagen van hout, geen gesegmenteerde diamantdoorslijpschijf met een segmentafstand van meer dan 10mm of een gekarteld zaagblad. Dergelijk inzetgereedschap leidt vaak tot een terugslag en verlies van controle.

4.3 Speciale verilgheidsvoorschriften voor het schuren en doorslijpen:

a) Gebruik uitsluitend schuurmiddelen die voor uw elektrisch gereedschap zichen goedgekeurd en de hiervoor geschikte beschemkap. Schuurmiddelen die Niet geschikt zichen voor het elektrisch gereedschap kunnen nicht voldoende worden afgeschermd en zichen onveilig.
b) Gebogen slijpschijven dienen zodanig te worden aangebracht, dat het slijpvlak zich

NEDERLANDSnl

onder de rand van de beschemkap bevindt.
Een verkeerd aangebrachte slijpschijf die boven derand van de beschemkap uitsteekt, kan nicht maar behoren worden afgeschermd.

c) De beschemkap moet stevig aan het elektrische gereedschap় aanangebracht en, voor een optimale veiligheid, zodanig় ingesteld dat een zo Klein möglichk deel van het slijplicham open maar de gebruiker wijst. De beschemkap beschermt de gebruiker gegen brokstkukken, toe Vallig contact met het slijplicham en vonden, waardoor kleding vlam kan vatten.
d) De slijpmiddelen mogen alleen worden gebruikt voor de aanbevolen gebruiksmogelijkheden. Bijvoorbeeld: slijnp nooit met het zijvlak van een doorslijpschijf.

Doorslijpschijven zijn bedoeld voor de materiaalafname met de rand van de schijf. Door zijwaartse krachtinwerking op deze slijpmiddelen kan de schijf breken.

e) Gebruik alkijd onbeschadigde spanflenzen in de juiste groote en vorm voor de door u gekozen doorslijpschijf. Geschekte flenzen steunen de doorslijpschijf en gaan zo het risico gegen dat deze breekt. Flenzen voor doorslijpschijven+kennen verschillend+zijn van flenzen voor andere slijpschijven.
f) Gebruik geen versleten slijpschijven van groter elektrisch gereedschap. Slijpschijven voor groter elektrisch gereedschap zichn Niet geschikt voor de hogere toerentallen vankleiner elektrisch gereedschap en konnen breken.
g) Gebruik bij gebruik van schijven voor een dubbel doeleinde altijd de juiste beschermhoes voor de toepassing die wordenuitgevoerd. Het Niet gebruiken van de juiste beschermkap kan de gewenste afterschering mislopen en ernstig letsel tot gevolg hebben.

4.4 Meer speciale verilgheidsvoorschriften voor het dooursijpen:

a) Voorkom een te hoge aandrukkracht of blokkering van de doorslijpschijf. Voer geen overmatig diepe sneden uit. Overbelasting van de doorslijpschijf verhoogt tevens de belasting en de neiging tot schuin wegdraaien of blokkeren, en daarmee de kans op een terugslag of breuk van het slijpmiddel.
b) Mijd het gebied voor en acheter de roterende doorslijpschijf. Wanner u de doorslijpschijf in het werkstuk van u af beweegt, kan bij een terugslag het elektrisch gereedschap met de draaiende schijf rechtsreeks maar u toe worden geslingerd.
c) Wanneer de doorslijpschijf klem kommt te zitten of als u het werk onderbreekt, schakel het elektrisch gereedschap dan uit en houd het rustig vast totdat de schijf tot stilstand gekomen is. Probeer nooit om de nog draaiende doorslijpschijf uit de snede te trekken, dit kan een terugslag veroorzaken. Stel de oorzaak van het klemraken vast en verwhelp.Deze.
d) Schakel het elektrisch gereedschap nooit opnieuw in zolang het zich in het werkstuk bevindt. Laat de doorslijpschijf eerst het volle

toerental bereiken voordat u voorzichtig verder gaat met de snede. Anders kan de schijf blijven hangen,uit het werkstuk springen of een terugslagveroorzaken.

e) Zorg voor een ondersteuning van platen of grote werkstukken om het risico op een terugslag als gevolg van een ingeklemde doorslijpschijf te verminderen. Grote werkstukken konnen doorbuigen onder hun eigen gewicht. Het werkstuk dient aan beiden kanten van de schijf ondersteund te worden, zowel bij de zaaglijk als aan de rand.
f) U dient bijzonder voorzichtig teijken bij "invalsnedes" in bestaande wanden of andere gebieden die Niet ingezien konnen worden. De invallende doorslijpschijf kan bij het snijden in gas-of waterleidingen, elektrische leidingen of andere objecten een terugslag veroorzaken.
g) Maak geen bochtige sneden. Overbelasting van de doorslijpschijf verhoegt tevens de belasting en de neiging tot schuin wegdraaien of blokkeren, en daarmee de kans op een terugslag of breuk van het slijpmiddel, wat ernstig letsel tot gevolg kan hebben.

4.5 Speciale veiligheidsvoorschriften voor het schuren met schuurpapier:

a) Gebruik schuurbladen met de juiste afmetingen en neem de informatatie van de fabrikant in ahcht wat betreft de keuze van de schuurbladen. Schuurbladen die over de steunschijf uitsteken können letsel veroorzaken en leiden tot het vasthaken of scheuren van de schuurbladen of een terugslag.

4.6 Speciale veiligheidsvoorschriften voor het werken met draadborstels:

a) Let erop dat draadborstels ook tijdens gewoon gebruik stukken draad verliezen. Überbelast de draden Niet door een te hoge aandrukkracht. Wegvliegende stukken draad künnen heel gemakkelijk door dunne kleding en/of de huid dringen.
b) Wordt het gebruik van een beschemkap aanbevolen, zorg er dan voor dat de beschemkap en de draadborstel Niet met elkaar in aanraking+kennen. De diameter van schijf- en komborstels kan door aandruk- en centrifugale krachten worden vergroot.

WAARSCHUWING - Draag.altijd een veiligheidsbril.

Draag gehoorbescheming.

WAARSCHUWING - Het elektrisch gereedschap.altijd met beiden handen gebruiken.

Gebruik de slijp-beschemkap Niet voor doorslijpwerkzaamheden. Voor het werkemet doorslijpschijven UIT

veiligheidsoverwegingen de doorslijp-beschermkap gebruiken.

Geen gesegmenteerde diamant-doordslijpschijven met segmentsleuven vaneer dan 10mm gebruiken. Alleen negatieve segmentsnijdhoeken zichtoegestaan.

Gebruik gebonden doorslijpschijven alleen als deze versterkt zich.

Maak gebruik van elastische tussenlagen, wanner deze bij het slijpmiddel ter beschikking gesteld worden en vereist+zijn.

Neem de informatatie van de fabrikant van het gereedschap of het toebehoren in acht! Bescherm de schijven gegen vet en stoten!

Slijpschijven dienen zorgvuldig, volgens de aanwijzingen van de fabrikant, te worden bewaard en gebruikt.

Inzetgereedschap dient zorgvuldig, volgens de aanwijzingen van de fabrikant, te worden bewaard en gezruikt.

Gebruik doorslijpschijven nooit voor het grof slijpen of ontbramen! Er mag geen zichwaartse druk op doorslijpschijven worden uitgeoefend.

Het werkstuk dient stevig vast te liggen en beveiligde teijken gegen weglijkden, bijv. met behulp van spaninrichtingen. Grote werkstukken dienen voldoende te worden ondersteund.

Wordt er inzetgereedschap met schroefdraadinzet gebruikt, dan mag het uiteinde van de spindel de gatenbodem van het schuurgereedschap Niet raken. Let erop dat de schroefdraad in het inzetgereedschap lang genoeg is om de spindellengte op te nemen. De schroefdraad van het inzetgereedschap要去 bij de schroefdraad op de spindel passen. Zie voor de lengte en de schroefdraad van de spindel pagina 2 en hoofdstuk 14. Technische gegevens.

Het gebruik van een geschikte stationaire afzuinstallatie worden aanbevolen. Schakel algijd een aardlekschakelaar (RCD) met een max. aanspreekstroom van 30mA voor de machine. Wanner de haakse slijper door de aardlekschakelaar isuitgeschakeld, moet de machine worden gecontroleerd en gereinigd. Zie hoofdstuk 9. Reiniging.

Beschadigde, nicht-ronde resp. trillende gereedschappen moot nicht worden gebrukt.

Voorkom schade aan gas- of waterleidingen, elektrische leidingen en dragende wanden (statica).

Een beschadigde of gebarsten extra greed要去 worden verrangen. Gebruik de machine Niet als de extra greed defect is.

Een beschadigde of gebarsten beschemkap要去 worden verrangen. Gebruik de machine Niet als de beschemkap defect is.

Kleine werkstukken vastzetten. Bijv. in een bankschroef spannen.

Als schijven met flens-montage voor een dubbel doeleinde (gecombineerde slijp- en doorslijpschijven) worden gebruikt, mogen alleen de volgende typen beschemkappen worden gebruikt: type A, type C.

Zie hoofdstuk 11.

De juiste beschemkap gebruiken:

De verkeerde beschemkap kan verlies van controle en ernstig letsel tot gevolg hebben. Voorbeelden van onjuist gebruik:

• Bij gelebruik van een beschemkap type A voor zijdelings slijpen+kunnen beschemkap en werkstuk elkaar hinderen, wat leidt tot onvoldoende controle.

• Bij gelebruik van een beschermkap type B voor het doourslijpden met gebonden doorslijpschijven bestaat een verhoogd risico, te worden blootgesteld aan de onstane vonken en slijpdeeltjes evenals fragmenten van de slijpschijf in geval van een slijpschijfbreuk.

• Bij gezbruik van een beschermkap type A, B, C voor het doorslijpen of zijdelings slijpen in beton of metselwerk bestaat een verhoogd risico door stopfexplosie evenals door verlies van controle met terugslag als gevolg.

• Bij gebruik van een beschemkap type A, B, C met eenplaatborstel die dikker is dan toegestaan, hunnen de draden de beschemkap raken wat tot gevolg kan hebben dat de draden breken.

Gebruik algid een bij het inzetgereedschap passende beschemkap. Zie hoofdstuk 11.

Zorg ervoor, dat bij het werkden onder stoffige omstandigheden de ventilatieopengen vrij়n. Mocht het nodig়n om het stof te verwijderen, neem dan eerst het accupackuit de machine (gebruik Niet-metalen voorwerpen) en zorg ervoor dat geen inwendige delen beschadigd raken.

De stofbelasting verminderen:

WAARSCHUWING - Sommige stofdeeltjes die worden geproduced bij het schuren, zagen, slijpen, boren en ander werk bevatten chemicalien waarvanbekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade+kunnenveroorzaken.Enkele voorbeelden van deze chemicalien+zijn:

• lood van loodhoudende verf,

-mineralstof van bakstenen, cement en andere metselwerkmaterialen, en

• arseen en chroom uit chemisch behandeld hout. Het risico dat u hierbij loopt varieert, afhankelijk van hoe vaak u met dit soort werk bezig bent. Om de bloootstelling aan deze chemicalien te verminderen: Werk in een goed geventileerde ruimte en werk met goedgekeurde persoonlijke beschermingsmiddelen zoals stofmaskers die specialaarend ontwikkeld voor het filteren van microscopische deeltjes.

Dit geldt ook voor stof van andere materialen, zoals sommige houtsoorten (zoals eiken- of beukenstof), metalen, asbest. Andere bekende ziektes zijn bijvoorbeeld allergische reacties, aandoeningen van de luchtwegen. Laat geen stof in uw lichaam komen.

Neem de richtlijnen en nationale voorschriften in acht die van toepassing zijn op uw material, personeel, toepassing en locatie (bijv. arbeidsveiligheidsbepalingen, afvoer).

Verzamel de ontstane deeltjes op deplaats waar ze ontstaan en voorkom dat ze neerslaan in de omgeving.

NEDERLANDSnl

Gebruik geschikte toebehoren voor speciale werkzaamheden. Daardoor komen slechts weinig deeltjes ongecontroleerd in de omgeving terecht.

Gebruik een geschikte stofafzuiig.

Neem de voorschriften voor het gebruik en de aansluiting van de afzuiginrichting in acht.

Verminder de stofbelasting door:

• de vrijkomende deeltjes en de afvoerluchtstroom van de machine Niet op de gebruiker zich of omstanders of op neergeslagen stof te richten,
• een afzuinstallatie en/of een luchtfilter te gebruiken,
• de werkplek goed te ventileren en schoon te houden door te stofzuigen. Vegen of blazen wervelt het stof op.
• Zuig of was de beschermende kleding. Niet uitblazen, uitslaan of uitborstelen.

4.7 Veiligheidsinstructies voor het accupack:

Contacten van de accu-packs Niet aanraken of kortsluiten!

Uit defecte Li-ion-accu-packs kan eenicht zure, brandbare vloeistof lekken!

Wanner accuvloeistof eruit lekt en met de huid in aanraking komt, onmiddelijk onder stromend water afspoelen. Wanner er

accuvloeistof in uw ogen terecht komt, was deze dan uit met schoon water en Zoek onmiddelijk een arts op voor behandeling!

Haal het.Accupackuit de machine voordat instel-, ombouw-, onderhouds- of reinigingswerkzaamheden uitgevoerd worden.

Verzeker uervaan dat de machine bij het insteken van het accupack uitgeschakeld is.

De machine bij het verwijderen enplaatsen van het accupack zo vasthouden dat de aan-/uitschakelaar Niet per ongeluk kan worden gedrukt.

Bij een defecte machine moet u de accu-pack UIT de machine halen.

Transport van Li-ion-accu-packs:

Op de verzending van Li-ion accu-packs is het voorschrift voor het transport van gevaarlijke stoffen (UN 3480 en UN 3481) van toepassing. Voor het versturen van Li-ion accu-packs moet u informatie inwinnen omtrent de actuel geldende voorschriften. Vraag eventuele ook informatie op bij uw transportbedrijf. Gecertificierde verpakking is bij Metabo verkrijgbaar.

Verstuur.Accupacks alleen als de behuizing onbeschadigd is en er geen vloeistof uit lekt. Voor het verzenden haalt u het accupack uit de machine. De contacten gegen kortsluiting beschermen (bijv. met tape isoleren).

5. Overzicht

Zie pagina 2.

1 Quick-spanmoer
2 Steunflens
3 Spindel
4 Autobalancer-steunflens
5 Asvergrendelingsknop

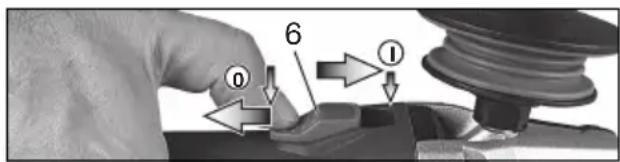

6 Schakelschuif voor het in-/uitschakelen *
7 Handgreep
8 Bevestigingsgaten voor tethering (voor het beveiligden gegen een val)
9 Knop voor de ontgrendeling van het.Accupack
10 Accupack
11 Inschakelblokkering
12 Drukschakelaar *
13 Stofffilter
14 Elektronische signaalindicatie
15 Stelknop
16 Toets voor de weergave van de capaciteit
17 Capaciteits- en signaalweergave
18 Tetheringbeugel (voor het beveiligigen gegen een val)
19 Vergrendelknop
20 Extra greed/extra greed met trillingsdemping
21 Beschermkap
22 Tweegaatsmoer
23 Tweegaatssleutel
24 Hendel voor de bevestiging van de beschermkap
25 Beugel met meertere standen
26 Handbescherming
afhankelijk van de uitrusting/niet in de leveringsomvang

6. Ingebruikname

6.1 Extra creep aanbrengen

Werk uitsluitend wonneer de extra greedp (20) is aangebracht! Schroef de extra greedp stevig

in aan de linker- ofrechterkant van de machine.

6.2 Beschermkap aanbrengen

Gebruik uit veiligheidsoverwegingenuitsluitend de voor het betreffende

inzeitgereedschap bestemde beschemkap! De verkeerde beschemkap kan verlies van controle en ernstig letsel tot gevolg hebben. Zie ook hoofdstuk 11. Toebehoren!

Zie pagina 2, afbeelding J.

• Houd de hendel (24) ingedrukt. Breng de
  beschemkap (21) aan in de weergegeven positie.
• De hendel loslaten en aan de beschemkap draaien tot de hendel vastklikt.
• Druk de hendel in en draai aan de beschemkap totdat het gesloten.Deel maar de gebruiker wijst.
• Controller of de hendel goed bevestigd is: davon moet vergrendeld zich en de beschemkap mag niet+kunnen worden gedraaid.

Gebruik uitsluitend
inzetgereedschap waarover
de beschermkap tenminste
3,4 mm uitsteekt.

(Verwijderen in omgekeerde

volgorde.)

6.3 Stofffilter

Zie pagina 2, afbeelding B.

Bij een sterk verontreinigde omgeving algijd het stofffilter (13) aanbrengen.

Met een aangebracht stofffilter (13) worden de machine sneller warm. De elektronica

beschermt de machine gegen oververhitting (zie hoofdstuk 10.).

Aanbrengen:

Stofffilter (13) aanbrengen zoals weergegeven.

Verwijdersen:

Het stofffilter (13) aan de bovenkant enigszins optillen enaar beneden afnemen.

6.4 Draiaabaar accupack

Zie pagina 2, afbeelding D.

Het achechterdeel van de machine kan in 3 stappen 270^ worden gedraaid, zodat de vorm van de machine aangepast kan worden aan de arbeidsomstandigheden. Alleen in vastgeklijke stand gebruiken.

Eerst de vergrendelknop (19) drukken en in gedrukte toestand het achefterste deel van het gereedschap draaien. Tijdens het draaien LAST u de knop los. De vergrendeling moet met een hoorbare 'klik' vergrendelen.

6.5 Accupack

Het accupack (10) voor gebruik opladen.
Laad het accupack bij vermogensverlieseer op.

U vindt de instructies voor het opladen van het accupack in de gebruiksaanwijzing van de Metabolader.

Bij Li-Ion-accu-packs met capaciteits- en signaalindicatie (17) (afhankelijk van de uitvoering):

• Druk op knop (16) waarna de laadtoestand worden aangegeven door de LED-lampen.
• Wonneer een led-lampje knippert, is het.Accupack bijna leeg en moet waar worden opgeladen.

6.6 Accupack verwijderen,plaatsen

De machine bij het verwijderen enplaatsen van het accupack zo vasthouden dat de aan-/ uitschakelaar Niet per ongeluk kan worden gedrukt.

Verwijdersen:

Toets voor de accupack-ontgrendeling (9)
indrukken en accupack (10) eruit trekken.

Plaatsen:

accu-pack (10) erop schuiven tot hij vast klikt.

7. Schuurschijf aanbrengen

Voor alle ombouwwerkzaamheden: accu-pack uit de machine nemen. De machine要去uitgeschakeld zich en de spindel stilstaan.
Gebruik voor het werkken met doorslijpschijvenuit veilighheidsoverwegingen de beschemkap van de doorslijpschijf (zie hoofdstuk 11. Toebehoren).

7.1 Spil vastzetten

• De spindelvastzetknop (5) indrukken en de spindel (3) met de hand draaien tot de spindelvastzetknop voorbaar inklikt.

7.2 Slijpschijfplaatsen

Zie pagina 2, afbeelding A.

Plaats de steunflens (2) op de spindel. Deze is op de juiste wijze aangebracht als hij Niet op de spindel verdraaid kan raken.

WPBA 18...

De autobalancer-steunflens (4) wordt stevig op de spill aangebracht. Een afneembare steunflens is, zoals bij andere haakse slijpers gebruikelijk, nicht vereist.

De steunvlakken van de autobalancersteunflens (4), schuurschijf en Quickspanmoer (1)要去en schoon+zijn.Indien nodig reinigen.

• De slijpschijf op de Autobalancer-steunflens (4) plaatsen.

De schuurschijf dient gelijkmatig op de autobalancer-steunflens te liggen.

7.3 Quick-spanmoer bevestigen/losmaken (afhankelijk van de uitrusting)

Quick-spanmoer (1) bevestigen:

De Quick-spanmoer (1) slecht aanbrengen op machines met „Metabo Quick-System". Deze machines zijn herkenbaar aan de roder spindelvastzetknop (5) met „M-Quick“-tekst

Wanner het inzetgereedschap in het spangebied dikker dan 7,1 mm is, mag de Quick-spanmoer Niet gebruikt worden! Gebruik dan de tweeegaatsmoer (22) met tweeegaatssleutel (23).

• Spil vastzetten (zie hoofdstuk 7.1).
• De quick-spanmoer (1) zo op de spindel (3) plaatsen dat de 2 neuzen in de 2 groeven van de spindel gripen. Zie afbeelding, pagina 2.
• De Quick-spanmoer met de hand met de klok mee vastzetten.
• Door gegen de klok in krachtig aan de slijpschijf te draaien de Quick-spanmoer vastzetten.

De Quick-spanmoer (1) losdraaien:

Alleen wanner de quick-spanmoer (1) is aangebracht, mag de spindel met de rode M-Quick spindelvastzetknop (5) worden stilgezet!
- Na het uitschakelen loopt het gereedschap UIT.

NEDERLANDSnl

• Kort voordat de slijpschijf stil komt te staan de rode M-Quick spindelvastzetknop (5) indrukken. De quick-spanmoer (1) gaat vanzelf ca. een halve slag los en kan zonder krachtsinspanning of gereedschap losgeschroefd worden.

7.4 Tweegaatsmoer bevestigen/losmaken (afhankelijk van de uitrusting)

Bij gebruik van de tweeegaatsmoer mag de spilvergrendelingsknop (5) alleen worden ingedrukt als de spill stilstaat.

Tweegaatsmoer (22) bevestigen:

De 2 zichden van de tweeegaatsmoer�n verschillend. Schroef de tweeegaatsmoer als volgt op de spindel: Zie pagina 2

-X) Bij dunne slijpschijven:

De kraag van de tweeegaatsmoer (22) wijst maar boven, zodate de dunne slijpschijf veilig kan worden gespannen.

Y) Bij dikke slijpschijven:

De band van de tweeegaatsmoer (22) wijst maar beneden, zodate de tweeegaatsmoer veilig op de spindel kan worden aangebracht.

De tweeegaatsmoer losmaken:

• Spil vastzetten (zie hoofdstuk 7.1). Verwijder de tweeegaatsmoer (22) met de tweeegaatssleutel (23) gegen de wijzers van de klok in.

7.5 Tetheringbeugel (18) (voort het beveiliggen gegen een val)

Om het apparaat te beveiligigen gegen een val, kan aan beiden bevestigingsgaten (8) een tetheringbeugel (voor het beveiligigen gegen een val) (18) worden bevestigd.

De tetheringbeugel mag alleen met gereedschap met paddle-schakelaar (bestelnr. 613059xx0, 601734xx0, 601745xx0, 601746xx0) gebruikt worden. Bij gebruik moet de gebruiksaanwijzing van de tetheringbeugel in acht worden genomen.

Tetheringbeugel (18) alleen in combinatie met het volgende toebehoor gebruiken:

Tetheringbeugel (17):

Bestelnr.: 628967000

Accupacks:

Bestelnr.: 624990000 5,5 Ah (LiHD)

Bestelnr.: 624991000 10,0 Ah (LiHD)

Metabo gereedschapskoord:

Veiligheidsverbinding voor het.Accupack:

8.1 Toerental instellen (afhankelijk van deuitvoering)

Met de stelknop (15) stelt u het aanbevolen toerental in. (laag getal = laag toerental; hoog getal = hoog toerental)

Doorslijpschijf, grofslijpschijf, slijpkom, diamant-doorslijpschijf: hoog toerental

Borstel: gemiddeld toerental

Hechtsteunschijven (slijpschijven): laag tot gemiddeld toerental

Aanwijzing: Voor polijstwerkzaamheden adviseren wij once haakse polijstmachine.

8.2 In-/uitschakelen

Pak de machine.altijd met beiden handen vast.

Eerst inschakelen, dan het inzetgereedschap aan het werkstuk bewegen.

Bij continue inschakeling draait de machine door wonneer hij UIT uw handen worden

getrokken. Houd de machine waarom alkijd met\ beide handen vast aan de hiervoord bestemde\ handgrepen, zorg ervoor dat u stevig staat en werk\ geconcentreerd.

Voorkom dat de machine stof en spaanders opjaagt of maar binnen zuigt. De machine na het uitschakelen pas wegleggen wanner de motor tot stilstand is gekomen.

Machines met schakelschuif:

Inschakelen: schakelschuif (6) maar voren schuiven. Voor een langdurige inschakelingervolgensaarbenedenklappen tot hij vastklikt.

Uitschakelen: op hetijkenste uiteinde van de schuifschakelaar (6) drukken en loslaten.

Machines met "Paddle-schakelaar" (met dodemansfunctie):

Inschakelen: Inschakelvergrendeling (11) in de richting van de pijl schuiven en de drukschakelaar (12) indrukken.

Uitschakelen: drukschakelaar (12) loslaten.

8.3 Tips voor het werk

Schuren en schuren met schuurpapier:

De machine matig aandrukken en over het oppervlak hebenn- en weeberbewegen, zodat het werkstukoppervlak Niet te heet worden.

Voorsijpen: voor een goed werkresultaat dient u te werken met een invalidshoek van 30^ - 40^

Doorslijpen:

Werk bij het doorslijpen algijd in tegengestelde richting (zie afbeelding). Anders bestaat het gevaar dat de machine ongecontroleerd uit de snede sp

Werk met een matige, aan het te bewerken materiaal aangepaste voorwaartse beweging. Niet schuin wegdraaien, Niet drukken, Niet slingeren.

Werken met draadborstels:

De machine matig aandrukken.

9. Reiniging

Haal het.Accupackuit de machine voordat instel-, ombouw-, onderhouds- of reinigingswerkzaamheden uitgevoerd worden.

Stofffilter regelmatig reinigen: afnemen en met perslucht doorblazen.

Het.Accupack af en toe eruit halen en de contacten van het accupack en de machine met een droge doek afgeven en afzettingen verwijderen. Mocht u Niet in staat+zijn het accupack eruit te halen:zie hoofdstuk Reparatie.

Tijdens de bewerking kuren deeltjes in de behuizing van het elektrisch gereedschap binnendringen. Dit heeft invloed op de koeling van het elektrisch gereedschap. Geleidende afzettingen kuren invloed hebben op de veiligheidsisolatie van het elektrisch gereedschap en elektrische gezaren veroorzaken.

Blaas het elektrisch gereedschap regelmatig, vaak en grondig schoon door alle voorste en achefterste luchtseluven uit te zuigen of met droge lucht uit te blazen. Trek eerst de stekker van het elektrisch gereedschap uit het stopcontact en draag een veiligheidsbril en geschikt stofmasker. Zorg bij het uitblazen voor geschikte afzuiging.

10. Storingen verhelpen

De elektronische signaalweergave (13) knippert en de machine loopt nicht.

Het accupack is leeg, de temperatuur is te

hoog of de herstartbeveiliging is geactiveerd.

Schakel de machine UIT en weein.

Wordt het accupack in een ingeschakelde machine gestoken, dan start de machine nicht.

Bij gelebruik van een accupack dat Niet tot CAS behoort, start de machine Niet.

De elektronische signaalweergave (13) brandt continu

Er is een overbelasting ontstaanijdens het

werken, het vermogen kan kortstandig worden gereduceerd. De werkdruk verminderen.

Elektrische verilgheidsuitschakeling: Het gereedschap werd zichstandig

UITGESCHAKELD. Bij een te hoge stroomtoenamesnelheid (zoals bijvoorbeeld bij een plotselinge blokkering of terugslag) worden de machine uitgeschakeld. Machine uitschakelen. Vervolgens weein inschakelen en normalaal verder werken. Zorg ervoor dat zich verder geen blokkeringen voordoen. Zie hoofdstuk 4.2.

11. Toebehoren

Gebruik uitsluitend originele Metabo of CAS

(Cordless Alliance System) accompanies en toebehoor.

Gebruik alleen toebehoor dat voldoet aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.

Taak:

1 = slijpen met het oppervlak
2 = doorslijpen
3 = boren van gaten
4 = draadborstels
5 = schuren met schuurpapier

Inzetgereedschap:

1.1 = voorslijpschrift
1.2 = slijpkom (keramisch)
1.3 = diamantslijpkom 'metselwerk/beton'
2.1 = doorslijpschijf 'metaal'
2.2 = doorslijpschijf 'metselwerk/beton'
2.3 = diamant-doorslijpschijf 'metselwerk/beton'
2.4 = doorslijpschijf voor een dubbel doel (gecombineerde slijp- en doorslijpschijf)
3.1 = diamantboorkronen
4.1 = ronde borstel
4.2 = komborstel
5.1 = lamellenslijpschijf
5.2 = slijpschijf voor schuurbladen

voorgeschreveben beschemkap:

Type A = beschemkap van de doorslijpschijf/ beschemkap voor de doorslijpschijf incl. clip voor het doorslijpen

Type B = beschermkap voor het slijpen

Type C = beschermkap voor het slijpen en doorslijpen (combinatie)

Type D = beschermkap voor slijpkom

Type E = afzuigbeschemkap voor het slijpen van vlakken

Type F = afzugbeschemkap voor het doorslijpen

Verder toebehoor:

(zie ook www.metabo.com)

• Quick-spanmoer (zonder gereedschap) (1)

• Stofffilter (13)

De fijnmazige filter voorkomt het binnendringen van grove stofdeeltjes in de motorbehuizing.

Regelmatig afnemen en reinigen.

-Tweegaatsmoer (22)

• Beugel met meerde standen (25) voor extra handgreep

Maakt vele handgreepposities möglichk.

Bestelnr.: 627362000

• Handbescherming (26)

Bestemd voor het werkken met steunschijven, hechtsteunschijven (slijpschijven), draadborstels en diamantboorkronen voor tegels.

Handbescherming aanbrengen onder de extra grep opzij.

Bestelnr.: 630327000

• Accupacks:

Bestelnr.: 625368000 5,5 Ah (LiHD)

Bestelnr.: 625369000 8,0 Ah (LiHD)

Bestelnr.: 625549000 10,0 Ah (LiHD) etc.

• Oplaadapparaten: ASC 55, ASC 145, etc.

NEDERLANDSnl

Beschemkap voor de afzuiiging voor het slijpen van vlakken mag alleen in combinatie met de tweeegaatsmoer worden gebruikt

Complet toebehorenprogramma, ziewww.metabo.com of de catalogus.

12. Reparatie

Reparaties aan elektrisch gereedschap
mogen uitsluitend door een erkende
elektricien worden uitgevoerd!

Neem voor elektrisch gereedschap van Metabo dat gerepareerd dien to worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Lijsten met reserveonderdelen kunt u via www.metabo.com downloads.

Het ontstane schuurstof kan schadelijke stoffen bevatten: Niet met het huisvuil meegeven maar op de juiste manier maar een depot voor gevaarlijke afvalstoffen afvoeren.

Verpakkingsmaterial moet overeenkomstig hun codering volgens de gemeentelijkke richtlijnen worden afgevoerd. Meer informatatie vindt u op www.metabo.com onder Service

Verpakkingsmaterial moet overeenkomstig hun codering volgens de gemeentelijkke richtlijnen worden afgevoerd. Meer informatie vindt u op www.metabo.com onder Service

Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Accupacks mogen nicht bij het huisvuil gegood worden! Geef defecte of verbruike accupacks terug aan de Metabo-handelaar!

Accupacks Niet in het water gooien.

Uitsluitend voor EU-landen: geef uw elektrische gereedschappen nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/

EGinzake gebrukte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dieren afgedankte elektrische gereedschappen gescheiden te worden ingezameld en op milieuvriendelijk je wijze te worden afgevoerd.

Ontlaad eerst het accupack in het elektrisch gereedschap alvorens het af te voeren. De contacten gegen kortsluiting beschermen (bijv. met tape isoleren).

Toelichting op de gegevens van pagina 2.

Wijzigingen in het kader van technische verbeteringen voorbehonden.

U = spanning van het.Accupack

D_ =max. diameter van het inzetgereedschap

t_,1 = toelaatbare dikte van het

inzetgereedschap in het spanbereik bij gebruik van de tweeegaatsmoer (22) t_,1 = . toelaatbare ditke van het inzetgereedschap in het spanbereik bij gebruik van Quick-spanmoer (1)

t_ max , 3 = grofslijpschijf/doorslijpschijf: max. toelaatbare dikte van het inzetgereedschap

t_,4 = . toelaatbare dikte vanplaatborstels

M =schroefdraad spindel

I =lenge van de schuurspindel

n = onbelast toerental (hoogste toerental)

n_V =onbelast toerental (instelbaar) m=gewicht (metkleinste accupack)

Meetgegevens vastgesteld volgens de norm EN 62841.

gelijkstroom

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm).

A Emissiewaarden

Deze waarden makeen een beoordeling van de emissie van het elektrische gereedschap en een vergelijkking van de verschillende elektrische gereedschappen möglichk. Afhankelijk van het gebruik, de toestand van het elektrische gereedschap of het inzetgereedschap kan de daadwerkelijkke belasting hoger of lager uittallen. Neem voor de beoordeling werkpauzes en fasen met een lagere belasting in aanmerking. Bepaal op basis van de overeenkomstig aangepaste geschatte waarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.

Totale trillingswaarde (vectorsom van drie
richtingen) vastgesteld conform EN 62841:

ah, SG =trillingsemissiewaarde (oppervlakken schuren)

a_h,DS =trillingsemissiewaarde (schuren met hechtsteunsschijven/ hechtsteunsschijven/slijpschijven)

K_h,SG/DS = onveiligheid (trilling)

Typisch A-gekwaliffeerd geluidsniveau:

LpA =geluidsdrukniveau

L'WA = geluidsvermogensniveau

K_pA, K_WA = onveiligheid

Tijdens het werkken kan het geluidsniveau 80 dB(A) overschrijden.

! Draag gehoorbescherming!

LpA = aanen painetaso

LwA = aanen tehotaso

K_pA, K_WA = epa varmuus

Bestillingsnr.: 6249900005,5 Ah (LiHD)

Bestillingsnr.: 62499100010,0 Ah (LiHD)

Verktogystropp:

Best.nr.: 628970000

Bestillingsnr.: 6253680005,5 Ah (LiHD)

Bestillingsnr.: 6253690008,0 Ah (LiHD)

Bestillingsnr.: 62554900010,0 Ah (LiHD) osv.

-Ladere::ASC55,ASC145,osv.

Best.-nr.: 628967000

Batteripakker:

Best.-nr.: 624990000 5,5 Ah (LiHD)

Best.-nr.: 624991000 10,0 Ah (LiHD)

Best.-nr.: 627362000

-Handbeskytter (26)
