GEBRUIKSAANWIJZING RBDS4601G RYOBI

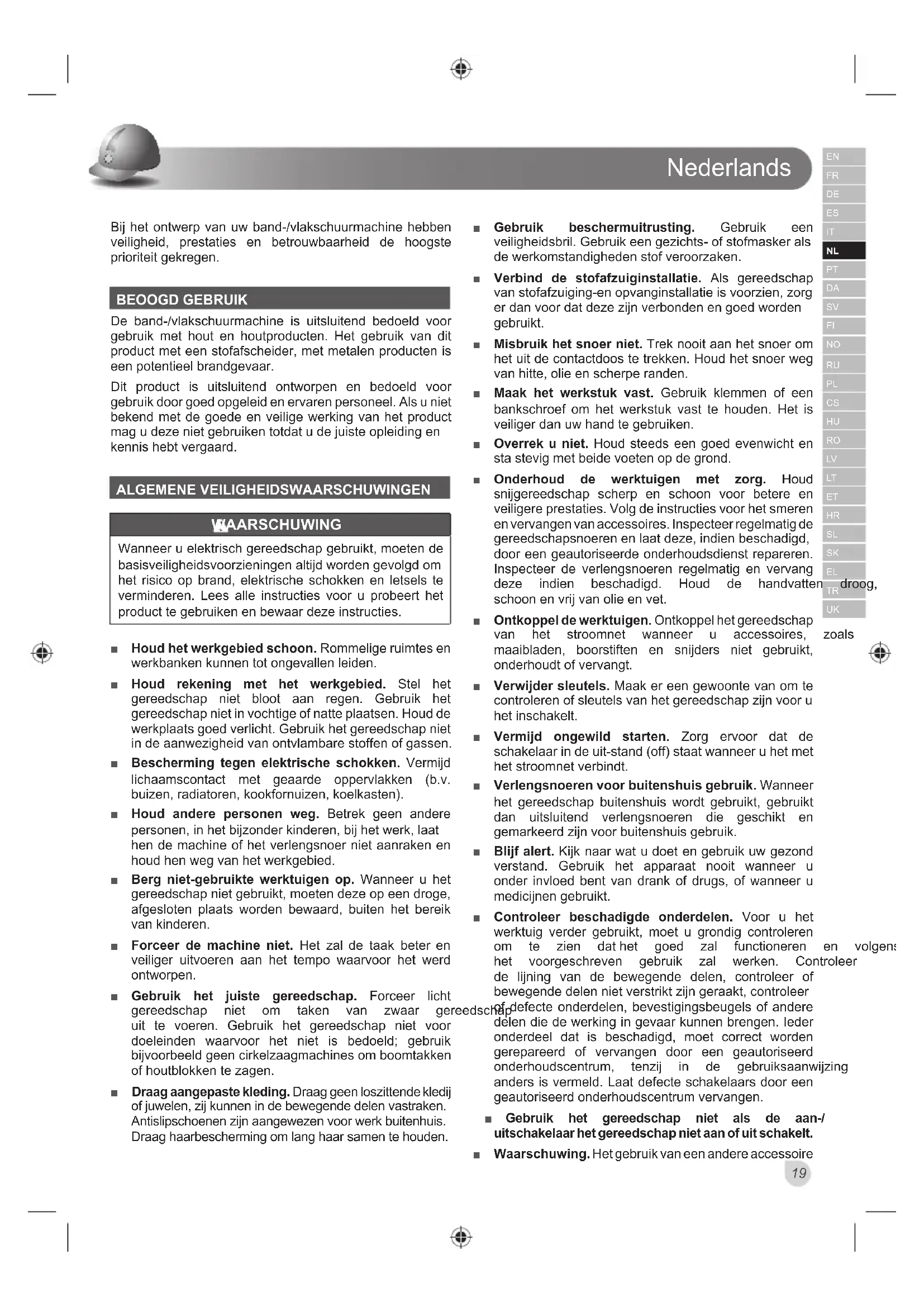

Bij het ontwerp van uw band-/vlakschuurmachine hebben veilighed, prestaties en betrouwbaarheid de hoogste prioriteit gekreten.

BEOOGD GEBRUIK

De band-/vlakschuurmachine is uitsluitend bedoeld voor gebruik met hout en houtproducten. Het gebruik van dit product met een stofafscheider, met metalen producten is een potentieel brandgevaar.

Dit product is uitsluitend ontworpen en bedoeld voor gebruik door goed opgeleid en ervaren personeel. Als u Nietbekend met de goede en veilige werkking van het product mag u deze nicht gebruiken totdat u de juiste oppleiding en kennis hebt vergaard.

Wonneer u elektrisch gereedschap gebruikt, moeten de basisveiligheidsvoorzieningen alkijd worden gevolgd om het risico op brand, elektrische schokken en letsels te verminderen. Lees alle instructies voor u probeert het producte te gebruiken en bewaar deze instructies.

Houd het werkgebied schoon. Rommelige ruimtes en werkbanken konnen tot ongevallen leiden.
Houd rekening met het werkgebied. Stel het gereedschap Niet bloot aan regen. Gebruik het gereedschap Niet in vochtige of natteplaatsen. Houd de werkplaats goed verlicht. Gebruik het gereedschap Niet in de aanwezigheid van ontvlambare stoffen of gassen.
■ Bescherming gegen elektrische schokken. Vermijd lichaamscontact met geaarde oppervlakken (b.v. buizen, radiatoren, kookformuizen, koelkasten).
Houd andere Personen weg. Betrek geen andere Personen, in het bijzonder kinderen, bij het werk, maar hen de machine of het verlengsnoer Niet aanraken en houd hem weg van het werkgebied.
Berg nicht-gebrachte werktuigen op. Wanneer u het gereedschap niet gebruikt, moeten deze op een droge, afgesloten plaats worden bewaard, buiten het bereik van kinderen.
■ Forceer de machine nicht. Het zal de taak better en veiliger uitvoeren aan het tempo waar voor het werk ontworpen.
- Gebruik het juiste gereedschap. Forceerlicht, gereedschap Niet om taken van zwaar genuit te voeren. Gebruik het gereedschap Niet voor doeleinden waarvoor het Niet is bedoeld; gebruik bijvoorbeeld geen cirkelzaagmachines omBoomtakken of houtblokken te zagen.
Draag aangepaste kleding. Draag geen loszittende kledij of jewelen, zich hunnen in de bewegende delen vastraken. Antislipschoenen zijn aangewezen voor werk buitenhuis. Draaghaarbescherming om lang haar samen te honden.

• Gebruik beschermutrusting. Gebruik een veiligheidsbril. Gebruik een gezichts- of stofmasker als de werkomstandigheden stof veroorzaken.
• Verbind de stofafzuginstallatie. Als gereedschap van stofafzuiig-en opvanginstallatie is voorzien, zorg er dan voor dat deze zijn verbonden en goed worden gezruikt.
  Misbruik het snoer Niet. Trek nooit aan het snoer om het UIT de contactdoos te trekken. Houd het snoer weg van ditte, olie en scherpe randen.
  Maak het werkstuk vast. Gebruik klemmen of een bankschoef om het werkstuk vast te houden. Het is veiliger dan uw hand te gebruiken.
  Overrek u Niet. Houd steeds een goed evenwicht en sta stevig met beiden voeten op de grond.
  Onderhoud de werktuigen met zorg. Houd snijgereedschap scherp en schoon voor betere en veiligere prestaties. Volg de instructies voor het smeren en verrangen van accessoires. Inspector regelmatig de gereedschapsnoeren en LAST deze, indien beschadigd, door een geauthoriseerde onderhoudsdienst repareren. Inspector de verlengsnoeren regelmatig en verrang deze indien beschadigd. Houd de handvatter schoon en vrij van olie en vet.
• Ontkoppel de werktuigen. Ontkoppel het gereedschap van het stroomnet wanner u accessoires, maaibladen, boorstiften en snijders nicht gebrukt, onderhoudt ofervangt.
  Verwijder sleutels. Maak er een gewoonte van om te controlleren of sleutels van het gereedschap zichoor u het inschakelt.
  Vermijd ongewild starten. Zorg ervoor dat de schakelaar in de uit-stand (off) staat wanner u het met het stroomnet verbindt.
  Verlengsnoeren voor buitenshuis gebruik. Wanner het gereedschap buitenshuis wordt gebruikt, gebruikt dan uitsluitend verlengsnoeren die geschikt en gemarkeerd zijn voor buitenshuis gebruik.
  ■ Blijf alert. Kijk waar wat u doet en gebruik uw gezond verstand. Gebruik het apparaat nooit wanner u onder invloed bent van drank of drugs, of wanner u medicijnen gebruikt.
• Controller beschadigde onderdelen. Voor u het werktuig verder gebruikt, moet u grondig controleren om te zien dat het goed za functioneren en volgen: het voorgeschreven gebruik za werken. Controller de lijning van de bewegende delen, controller of bewegende delen Niet verstrekt zich geraakt, controller der defecte onderdelen, bevestigingsbeugels of andere delen die de werking in gevaar hunnen brengen. leder onderdeel dat is beschadigd,要去 correct worden gerepareerd of verwangen door een geauthoriseerd onderhoudscentrum, tenzij in de gebruiksaanwijzing anders is vermeld. Laat defecte schakelaars door een geauthoriseerd onderhoudscentrum verwangen.
• Gebruik het gereedschap Niet als de aan/- uitschakelaar het gereedschap Niet aan ofuit schakelt.
  Waarschuwing. Het gebruik van een andere accessoire

Nederlands

of hulpstuk dan in deze handledig beschreiben, kan risico inhonden voor persoonlijk letsel.

Laat uw gereedschap door een gekwalificeerd person on repareren. Deze elektrische machine gefabricieerd volgens de geldende veiligheidsregels. Laat reparations alleen door een gekwalificeerd person met originele verrangonderdelen uityoeren. Anders kan dit leiden tot aanzienlijk gevaar voor de gebruiker.

VEILIGHEIDSWAARSCHUWINGEN VOOR DE BAND-/VLAKSCHUURMACHINE

• Gebruik het product Niet totdat het volledig is gemonteerd en geinstalleerd conform de instructies.
  Zorg voor voldoende algemene enplaatselijke verlichting.
  Voor u begint te werkken, controleert u dat de machine op een voldoende stabel, effen oppervlak is geplaatst. Voor uw eigengveilighed dient u de machine altijd met behulp van bouten op een werkbank monteren.
  Houd de omgeving van de machine goed onderhonden en verwijder los materiaal, zoals houtchips afgezaagde stukjes.
• Controller dat de schuurband in de juiste richting is gemonteerd. Zie de richtingspijl op de achterkant van de band.
  Zorg ervoor dat de tracking goed is afgesteld, zodat de band Niet van de poelies loopt.
• Gebruik geen schuurbanden of -schijven die zich bij beschadigd, gescheurd of los zich. Gebruik schuurbanden en -schijven van de juiste maat.
  Schuur bij het gebruik van de vlakschuurmachine algijd op de neerwaartse zijde van de schuurschijf. Schuren op de opwaartse zijde van de schijf veroorzaken dat het werkstuk wegliegt, wat leidt tot letsel.
  Voer nooit layout-, montage of instelwerkzaamhedenuit op de tafel verwil het product aan staat.
  Houd het werkstuk bij het schuren altiijd stevig vast.
• Gebruik zo möglichk klemmen of een bankschroef om het werkstuk vast te houden.
• Ondersteun lange werkstukken alsijd om te voorkomen dat de machine kantelt.
  Schuur nooit meer dan een werkstuk tegelijkkertijd.
  Stapel Niet meer dan een werkstuk.
  Schuur nooit met het werkstuk Niet-ondersteund. Schuur nooit materialen die te Klein zijn, ondersteunen.
  Vermijd lastige werkzaamheden en handposities waar het werkstuk plotsuit uw handen kan glippen en in de schuurband of-schijf kan bewegen.
  Vermijd terugslag door te schuren in de richting van de pijlen.
  Houd altid een tussenafstand aan van 1,6 mm tessen de werktafel en de machine.
  Ga nooit zich of met een deel van uw lichaam in het pad

van het werkstuk staan.

De machine mag nooit zich aangesloten op een stroomvoorziening wonneer u onderden monteert,
is afstellingen doet of wonneer de machine buiten gebruik is.
Laat de machine nooit onbeheardraien. Laat het apparaat Niet alleen voordat deze volledig stil staat.
Als het stroomsnoor beschadigd of op een andere manier defect is, mag het uitsluitend door de fabrikant of een geautoriseerde reparatieagent worden verrangen.
We raden het gebruik van een aardlekschakelaar aan met een waarde van 30mA of minder aan.

RESTRISICO'S

Zelfs wanneer het product zoals voorgeschreveen wordt gebruikt, blijf het onmogelijk om alle restrisico's te voorkomen. De volgende gezaren können optreden bij gebruik en de gebruiker dient special op te letten om het volgende te voorkomen:

• Gevaar voor contact met de schuurband of -schijf.

■ Brandgevaar door contact met een hete band of schijf of het werkstuk.

Schade aan de luchtwegen als er geen effectief mondmasker worden gedragen.
Gehoorschade bij het Niet dragen van een efficiente gehoorbescherming.

cal KEN UW PRODUCT

Zie pagina 85.

1. Schuurstopper
2. Schurriem
3. Bedieningsknop van de tracking
4. Bandspanningshendel
5. Schuurvoet
6. Aan-/uitschakelaar
7. Afschuinschaalverding
8. Afzugmondstuk
9. Verstelknop voor de kantelhoek van de tafel
10. Verstelknop voor de verstekhoek
    11.Verstekschaal
    12.Verstekgeleider
11. Werktafel

ONDERHOUD

Wijzig het product Niet op een manier die Niet door de fabrikant is goedgekeurd en gebruik geen accessoires die Niet door de fabrikant zich goedgekeurd. Uw veiligheid en deze van anderen kan in gevaar worden gebracht.
- Gebruik het product Niet als de schakelaars, beschemmers of andere functies Niet maar behoren werkken. Breng maar een geautoriseerd onderhoudscentrum voor professionele herstelingen of afstelingen.
Maak geen aanpassingen verwijl het product in bedrijf is.

Nederlands

Zorg er alttijd voor dat de stekker uit de contactdoos is verwijderd voor u het werktuig afstelt, smeert of onderhoudswerken aan het product uitvoert.
Voor en na elk gebruik controleert u het product op schade of gebroken onderdelen. Bewaar het product in een uitstekende conditie door onderdelen onmiddelijk te verrangen door verrangonderdelen die door de fabrikant zich goedgekeurd.
- Verwijder het opgehoopte stof met behulp van een borstel of stofzuiger. Gebruik geen perslucht.
- Om de veiligheid en betrouwbaarheid te garanderen,要去en alle herstellingen, met inbegrip van het verwangen van borstels, door een geautoriseerd onderhoudscentrum worden uitgevoerd.
Als het stroomsnoer is beschadigd, mag hetuitsluitend worden verrangen door de fabrikant of door een geauthoriseerd onderhoudscentrum om veiligheidsrisico's te vermijden.

WAARSCHUWING

Alle reparations moeten worden uitgevoerd door een Erkend Ryobi Servicecentrum teneinde de veilige en betrouwbare werkung van de machine te garanderen.

TRANSPORT EN OPSLAG

Wanner u het product opbergt, ontkoppelt u het stroomsnoer van de stroomtoevoer. Bewaar het product op een veiligeplaats die nicht toegankelijk is voor kinderen.
Reinig het product met behulp van een borstel en stofzuiger voor u het opbergt.

MILIEUBESCHERMING

Zorg dat grondstoffen worden gerecyeererd inplaats van weggegooid als afval. Om het milieu te beschermen dient de machine, de accessoires en de verpakking gesorteerd bij een erkend recyclingcentrum te worden aangeleverd.

SYMBOL

Veiligheidswaarschuwing

EG conformiteit

Lees de instructies zorgvuldig voordat u de machine in gebruik neemt.

Draag gehoorbescherming

Draag gezichtsbescherming

Symbool voor geen handen

Schuurbandbreedte

Afmetingen: Schuurvoet

Afmetingen: Werktafel

Verwijder de afdekking Niet.

Elektrisch afval mag nicht samen met ander huishoudafval worden weggegooid. Geltve te recycleren indien de mogelijkheid bestaat. Neem contact op met uw gemeente of handelaar om advies te krijgen over recyclage.

SYMBOL IN DE GEBRUIKSAANWIJZING

Verbind de machine met de wandcontactdoos.

Trek de machine uit de contactdoos.

Onderdelen of accessoires afzonderlijk gekocht

De volgende Kernwoorden en verklaringen zijn bedoeld om de gevaarniveauaus die op dit toestel betrekking hebben, te verklaren.

GEVAAR

Wijst op een gevaarlijke situatie die, indien ze nicht worden vermeden, kan leiden tot ernstige verwondingen of de dood.

WAARSCHUWING

Wijst op een möglichke gevaarlijke situatie die, indien zeniet worden vermeden, kan leiden tot ernstige verwondingen of de dood.

LET OP

Wijst op een möglichke gevaarlijke situatie die, indien ze Niet worden vermeden, kan leiden tot lichte of middelmatige verwondingen.

LET OP

(Zonderveiligheidssymbool) Geeft een situatie aan die materièle schade zou können veroorzaken.

Portugues

Purtati echipamente de protectie a vederii

Naast de wettelijkke rechten die voortvloeien uit de aankoop, worden dit productedegetdoor een garantie,zoals hieronder staat vermeld.

1. De garantietermiin voor consumenten bedraagt 24 maanden en gaat in op de datum waarop het product is gekocht. Deze datum moet word gedocumenteerd met een factuur of een ander aankoopbewjs. Het product is uitsluitend ontworpen en bedoeld voor persoonlijk gebruik door consumnten. Er worden dus geen garantie gegeven voor professioneel of commercieel gebruik.
2. Voor een deel van ons aanbod van elektrische gereedschappen (AC/DC) is het möglich om de garantietermijn te verlogenen over de boven beschreven termijn, met behulp van de website www.ryobitools.eu. De gereedschappen die in aanmerking komen voor de verlanging van de garantietermijn worden duidelijk weergegeven in winkels en/of verpakkingen en staat beschren in de productdocumentatione. De eindgeberuier moetijken /haar nuieu gekochtete gereedschappen binnen 30 dagena aankoop online registrareren. De diddgbruiker kan zich registrareren voor de verlengde garantietermijn als zijn woonland staat vermeld op het online registriatiefournier waar deze optie geldig is. Bovendieren要去 indgerebruikers toestemming geen voor de opslag van de gevevens die online ingevuld moeten worden en要去 ze de algemene voorwaarden accepteren. Het ontvangsbewijns van de registatie, dat per e-mail worden verzonden en de oorspronkelijke factuur met de aankoopdatum vomt het bewijns van de verlengde garantietermijn.
3. De garantie dektijdens de garantietermijn alle gebreken van het product vanwege defecten in vakmanschap of material op de aankoopdatum. De garantie is beperkt tot reparatie en/of verwangng en bevat geen andere verplichtingen, waaronder maar nicht beperkt tot incidentele of gevolgschade. De garantie is Niet geldig als het product is mistruikt, in strijd met de gebruksaanwijzing worden gebruikt of onjuist is aangesloten. Deze garantie geldt nicht voor:

alle schade aan het product die het gevolg is van onjuist onderhoud -elk product dat is veranderd of aangepast
- elk product waar de oorspronkelijke identificatie (handelsmerk, serienummer) is beschadigd, gewijzigd of verwijderd
- alle schade die is veroorzaakt door het Niet opvolgen van de gebruiksaanwijzing

-elmiet-CE-product

elk product waar een poging tot reparatie is gedaan door een nichterende professionel of zonder voorafgaande toestemming door Technchronic Industries.
- elk product dat is verbonden met een verkeerde voeding (amperage, spanning, freiendentie)
elk product dat wordt gebruikt met een verkeerd brandstofmengsel (brandstof, olie, oliegehalte)
- alle schade die is veroorzaakt door externe invloeden (chemisch, fysisch, schokken) of vreemde stoffen

-normale slijtage van reserveonderdelen
-ongepast gebruik, overbelasting van het gereedschap
-gebruik van Niet-goedgekeurde accessoires of onderdelen

• gereedschapsaccessoires die bij het gereedschap worden geleverd of afzonderlijk zijn aangeschäft. Zulike uizlonderingen bevatten, maar nicht beperkt tot schroevendraaierbits, boorbits, slijpschijven, schuurpapier en zagen, laterale geleiding

• Componenten (onderdelen en accessores) die onderhevig zijn aan natuurlijke slijage, waaronder maar niets beperkt tot serviceen onderhoudstages, koolestborstels, lagers, boorkopen, SDS boorbitbevestigungen of ontvangers, stroomsoeren, hulpgrenpen, transporttassen, schuurplateaus, stofzakken, stofafvoerbuizen, viltringen, pennen en veren van slagmoersleutels, etc.

• Voor onderhoud要去 het product worden verzonden of gebracht waar een erkend servicestation van RYOBI die voor elk land staan vermeld in de volgende lijst met adressen voor servicestations. In sommige landen za uw lokale RYOBI-dealer het product verzenden waar de RYOBI-serviceorganisatie. Wanner u het product waar een servicestation van RYOBI verzendt,要去 het product veilig worden verpakt zonder enige gevaarlijke inhoud,zoals benzine,met het adres van de afzender en vergezeld van een korte beschrijving van het defect.

• Een reparatie/vervanging die onder deze garantie valt is Gratis. Het vomt geen verlanging of een neue start van de garantietermijn. Verwisselde onderden of gereedschappen worden ons eigendom. In sommige landen要去 den verzendkosten door de afzender worden betaald. Uw wettelijke rechten die voortvloeien uit de aankoop van het gereedschap bijven onaangetast.
  6sito Deze garantie is geldig in de Europese Gemeenschap, Zwitserland, IJsland, Noorwegen, Liechtenstein, Turkije en Rusland. Buiten deze gebieden moet u contact opnemen met uw erkende RYOBI-dealer om vast te stellen of er een andere garantie van toepassing is.

GEAUTORISEERD ONDERHOUDSCENTRUM

Om een geAutoriseerd onderhoudscentrum in uw buurt te vinden, surft uaar http://uk.ryorbitools.eu/header/service-and-support/service-agents.

CONDIÇÉS DE APLICACão DA GARANTIA RYOBI

Hierbij verklaren wij dat het product

Band-/schijfschuurmachine

Merk: Ryobi

is in overeenstemming met de volgende Europese Richtfjnen en geharmoniseerde normen.

2006/42/EC, 2014/30/EU, 2011/65/EU

EN55014-1:2006+A1:2009+A2:2011;EN55014-2:1997+A1:2001+A2:2008

EN 61000-3-2:2014; EN 61000-3-3:2013

EN61029-1:2009+A11:2010

RoHS-documentatie is samengesfeld in overeenstemming met EN 50581:2012

Andrew John Eyre (BEng, CEng, MIE)

Vice-president, Regelgeving en Veiligheid

Afgevaardigde voor het samenstellen van de technische fiche:
