Producttype	Commerciële airconditioner (buitenunit)
Merk	Panasonic
Model	U16MF3E8
Type eenheid	Buiten
Koelmiddel	R410A
Global warming potential (GWP)	2088
Bedrijfsbereik - Koeling	Binnen: 14 tot 25°C (WBT), Buiten: -10 tot 52°C (DBT) of -10 tot 43°C met bestaande R22-leiding
Bedrijfsbereik - Verwarming	Binnen: 16 tot 30°C (DBT), Buiten: -20 tot 18°C (WBT)
Bedrijfsmodi	Koelen en verwarmen (omkeerbaar)
Voeding	230 V, 50 Hz, eenfase (schatting)
Elektrische beveiliging	Aardlekschakelaar, differentieelschakelaar, aardverplichting
Installatie	Door gekwalificeerde installateur, lokale elektriciteitsvoorschriften naleven
Installatieplaats	Vermijd explosieve atmosferen, brandbare gassen, overmatige hitte, zoutnevel of zwavelhoudende lucht
Onderhoud - Reiniging	Reinig de binnenkant niet zelf; neem contact op met een professional
Veiligheid - Kinderen	Gebruik door kinderen ouder dan 8 jaar onder toezicht; niet onbeheerd achterlaten voor reiniging
Veiligheid - Gebruik	Gebruik de netschakelaar niet om aan/uit te zetten; gebruik de afstandsbediening
Storing	Voeding uitschakelen en contact opnemen met de dealer of klantenservice; niet zelf repareren
Afvoer	Niet bij het huisvuil gooien; volg de plaatselijke regelgeving (AEEA)
Onderdelen	Verkrijgbaar bij de erkende dealer

Veelgestelde vragen - U16MF3E8 PANASONIC

Hoe installeer ik de Panasonic U16MF3E8 airconditioner?

De installatie moet worden uitgevoerd door een gekwalificeerde installateur volgens de gebruiksaanwijzing. Zorg ervoor dat de voedingsspanning overeenkomt met die op het typeplaatje en dat de bedrading voldoet aan de lokale elektriciteitsvoorschriften. Vermijd locaties die worden blootgesteld aan brandbare gassen, overmatige hitte of zoutwaterspetters.

Welk type koelmiddel gebruikt deze airconditioner?

Het gebruikt koelmiddel R410A met een global warming potential (GWP) van 2088. Dit product bevat gefluoreerde broeikasgassen; niet in de atmosfeer laten ontsnappen. Periodieke lekkagecontroles kunnen nodig zijn volgens de plaatselijke wetgeving.

Wat zijn de essentiële veiligheidsmaatregelen?

Gebruik het apparaat nooit in een explosieve omgeving, raak het niet aan met natte handen, steek geen voorwerpen in de openingen. Gebruik een aardlekschakelaar en aarding. Bij afwijkingen (brandlucht, ongebruikelijk geluid, enz.) de voeding uitschakelen en contact opnemen met de klantenservice.

Kan ik de buitenunit zelf reinigen?

De reiniging van de binnenkant van de units moet aan een professional worden overgelaten. Voor de buitenkant kunt u de oppervlakken afnemen met een zachte doek, maar raak de aluminium lamellen of de draaiende ventilator niet aan. Reinig de binnenkant niet zelf.

Wat te doen bij een storing?

Stop onmiddellijk het apparaat, schakel de voeding uit via de schakelaar of trek de stekker uit, neem dan contact op met uw dealer of de klantenservice. Probeer niet zelf te repareren: dit kan brand, elektrocutie of letsel veroorzaken.

Hoe de airconditioner aan het einde van de levensduur afvoeren?

Gooi het apparaat niet bij het huisvuil. Overeenkomstig de richtlijnen 2002/96/EG en 2006/66/EG, breng het naar een inzamelpunt voor afgedankte elektrische en elektronische apparatuur (AEEA). Neem contact op met uw gemeente of dealer voor de lokale inzamelroutes.

Wat zijn de bedrijfstemperatuurbereiken?

In de koelmodus: binnen van 14 tot 25°C (natte bol), buiten van -10 tot 52°C (droge bol). In de verwarmingsmodus: binnen van 16 tot 30°C (droge bol), buiten van -20 tot 18°C (natte bol). Als bestaande R22-leidingen worden gebruikt, is de maximale buitentemperatuur bij koeling beperkt tot 43°C.

Kan deze airconditioner verwarmen?

Ja, het is een omkeerbaar model met koel- en verwarmingsfuncties. De bedrijfsbereiken zijn specifiek voor elke modus (zie vorige vraag). Gebruik de afstandsbediening om tussen de modi te schakelen.

Hoe energie besparen met dit apparaat?

Houd een gematigde temperatuur aan (bijv. 24-26°C in de zomer, 20-22°C in de winter). Zorg ervoor dat de luchtinlaten/-uitlaten niet worden geblokkeerd. Gebruik de netschakelaar niet om het apparaat uit te zetten; gebruik de ON/OFF-toets van de afstandsbediening. Regelmatig onderhoud door een professional verbetert de efficiëntie.

Waar vind ik reserveonderdelen voor de Panasonic U16MF3E8?

Reserveonderdelen zijn verkrijgbaar bij erkende Panasonic-dealers of de klantenservice. Raadpleeg de handleiding voor de referenties van optionele accessoires zoals de draadloze afstandsbediening (CZ-RTC4) of de bedrade afstandsbediening (CZ-RTC5B).

GEBRUIKSAANWIJZING U16MF3E8 PANASONIC

Lees deze gebruiksinstructies goed door voor u het apparaat gebruikt en bewaar ze voor toekomstig gebruik.

PORTUGUÊS 26 \~ 29

Hartelijk dank voor het aanschaffen van dit Panasonic product.

Dit product is een commerciële airconditioner-buitenunit. Installatie-instructies bijgevoegd.

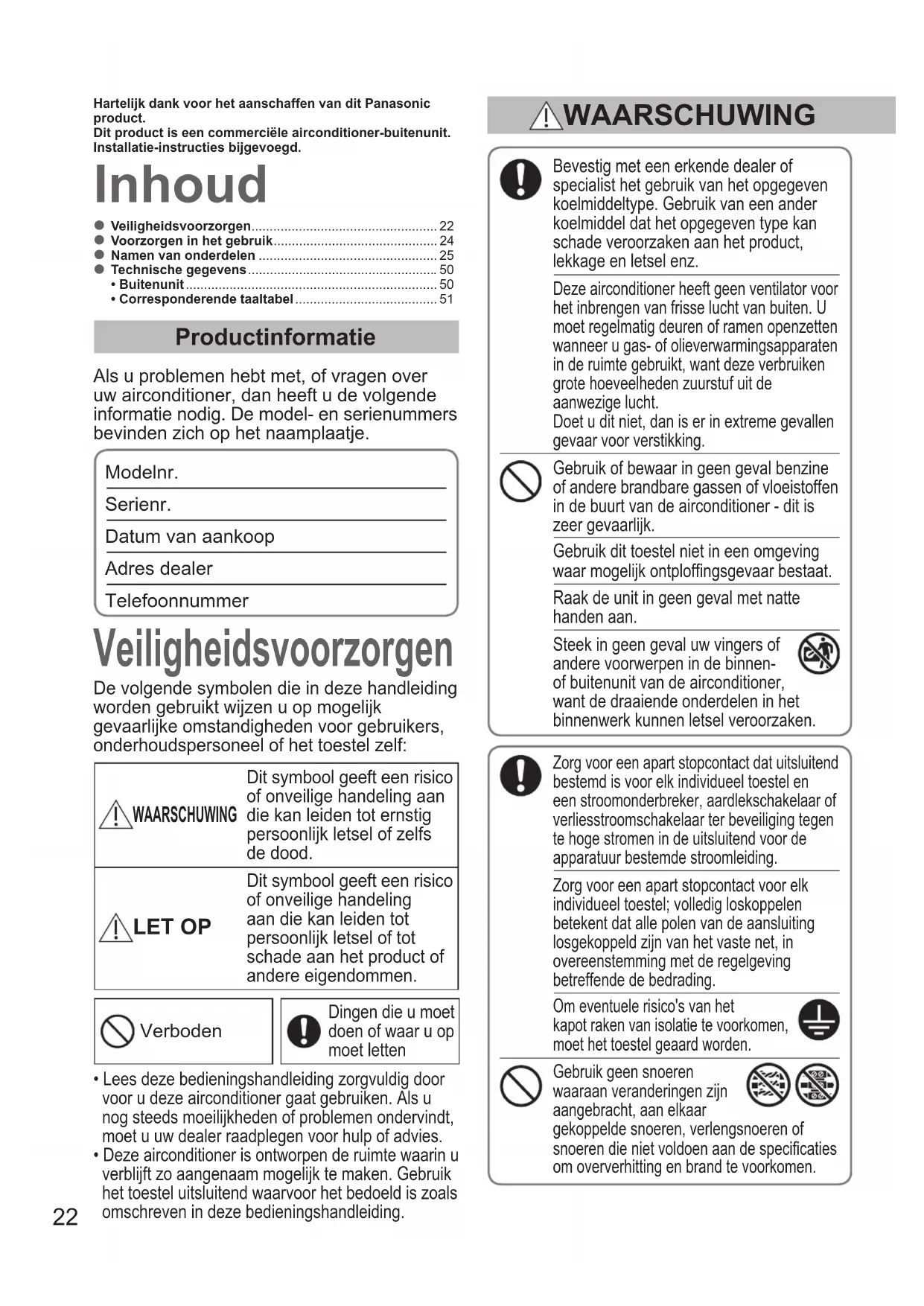

Inhoud

• Veiligheidsvoorzorgen....22
• Voorzorgen in het gebruik....24
• Namen van onderdelen 25
  ● Technische gegevens....50
• Buitenunit....50
  • Corresponderende taaltabel 51

Productinformatie

Als u problemen hebt met, of vragen over uw airconditioner, dan heeft u de volgende informatie nodig. De model- en serienummers bevinden zich op het naamplaatje.

Modelnr.

Serienr.

Datum van aankoop

Adres dealer

Telefoonnummer

Veiligheidsvoorzorgen

De volgende symbolen die in deze handleiding worden gebruikt wijzen u op mogelijk gevaarlijke omstandigheden voor gebruikers, onderhoudspersoneel of het toestel zelf:

⚠ WAARSCHUWING	Dit symbool geeft een risico of onveilige handeling aan die kan leiden tot ernstig persoonlijk letsel of zelfs de dood.
⚠ LET OP	Dit symbool geeft een risico of onveilige handeling aan die kan leiden tot persoonlijk letsel of tot schade aan het product of andere eigendommen.

Verboden

Dingen die u moet doen of waar u op moet letten

• Lees deze bedieningshandleiding zorgvuldig door voor u deze airconditioner gaat gebruiken. Als u nog steeds moeilijkheden of problemen ondervindt, moet u uw dealer raadplegen voor hulp of advies.
• Deze airconditioner is ontworpen de ruimte waarin u verblijft zo aangenaam mogelijk te maken. Gebruik het toestel uitsluitend waarvoor het bedoeld is zoals omschreven in deze bedieningshandleiding.

! WAARSCHUWING

Bevestig met een erkende dealer of specialist het gebruik van het opgegeven koelmiddeltype. Gebruik van een ander koelmiddel dat het opgegeven type kan schade veroorzaken aan het product, lekkage en letsel enz.

Deze airconditioner heeft geen ventilator voor het inbrengen van frisse lucht van buiten. U moet regelmatig deuren of ramen openzetten wanneer u gas- of olieverwarmingsapparaten in de ruimte gebruikt, want deze verbruiken grote hoeveelheden zuurstuf uit de aanwezige lucht. Doet u dit niet, dan is er in extreme gevallen gevaar voor verstikking.

Gebruik of bewaar in geen geval benzine of andere brandbare gassen of vloeistoffen in de buurt van de airconditioner - dit is zeer gevaarlijk.

Gebruik dit toestel niet in een omgeving waar mogelijk ontploffingsgevaar bestaat.

Raak de unit in geen geval met natte handen aan.

Steek in geen geval uw vingers of andere voorwerpen in de binnen- of buitenunit van de airconditioner, want de draaiende onderdelen in het binnenwerk kunnen letsel veroorzaken.

Zorg voor een apart stopcontact dat uitsluitend bestemd is voor elk individueel toestel en een stroomonderbreker, aardlekschakelaar of verliesstroomschakelaar ter beveiliging tegen te hoge stromen in de uitsluitend voor de apparatuur bestemde stroomleiding.

Zorg voor een apart stopcontact voor elk individueel toestel; volledig loskoppelen betekent dat alle polen van de aansluiting losgekoppeld zijn van het vaste net, in overeenstemming met de regelgeving betreffende de bedrading.

Om eventuele risico's van het kapot raken van isolatie te voorkomen, moet het toestel geaard worden.

Gebruik geen snoeren waaraan veranderingen zijn aangebracht, aan elkaar gekoppelde snoeren, verlengsnoeren of snoeren die niet voldoen aan de specificaties om oververhitting en brand te voorkomen.

Als het koelmiddel in aanraking komt met vuur, worden er giftige gassen geproduceerd.

Voor de veiligheid moet u de airconditioner uitschakelen en de stroomvoorziening afsluiten voor u het toestel schoonmaakt of onderhoud pleegt.

Haal de stekker uit het stopcontact of schakel de stroomonderbreker uit die de airconditioner in geval van nood moet afsluiten van de hoofdstroomvoorziening in geval van nood.

Verwijderen in overeenstemming met landelijke en/of plaatselijke regelgeving.

Dit product mag in geen geval worden gewijzigd of gedemonteerd. Een gewijzigde of gedemonteerde unit kan leiden tot brand, elektrische schokken, of letsel.

Gebruikers mogen niet zelf het binnenwerk van de binnen- en buitenunits schoonmaken. Vraag een erkende dealer of bevoegde specialist om de toestellen schoon te maken.

Probeer dit toestel niet zelf te repareren wanneer het storingen vertoont. Neem voor reparatie en verwijdering contact op met uw dealer of reparateur.

Staak het gebruik van het product onmiddellijk wanneer er zich enige abnormaliteit/storing voordoet en haal de stekker uit het stopcontact of schakel de stroomonderbreker uit.

(Gevaar van rook/brand/elektrische schokken)

Voorbeelden van abnormaliteiten/ storingen:

- De aardlekschakelaar slaat vaak door.

- Het product start soms niet op wanneer het wordt ingeschakeld.

- De stroom valt soms uit wanneer het snoer wordt verplaatst.

- Er is een brandlucht of een abnormaal geluid terwijl het toestel in werking is.

- De behuizing is vervormd of zeer heet.

- Er lekt water uit de binnenunit.

- Het snoer of de stekker wordt zeer heet.

- De ventilatorsnelheid kan niet worden geregeld.

- Het toestel stopt gelijk nadat het wordt ingeschakeld.

- De ventilator stopt niet, ook al wordt het toestel uit gezet.

Neem onmiddellijk contact op met uw dealer voor onderhoud/reparatie.

LET OP

Dit toestel is bedoeld om te worden gebruikt door zeer ervaren of getrainde gebruikers in winkels, lichte industrie en in boerderijen, of voor commercieel gebruik door ongetraind personeel.

Dit toestel kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, perceptuele of geestelijke vermogens of met een gebrek aan ervaring en kennis, mits zij onder toezicht staan of instructie hebben genoten aangaande het veilige gebruik van het toestel en mits zij de daaraan verbonden gevaren begrijpen. Kinderen mogen in geen geval met het apparaat spelen. Reiniging en door de gebruiker uit te voeren onderhoud mogen in geen geval gedaan worden door kinderen die niet onder toezicht staan.

Zorg ervoor dat het brandalarm en de luchtuitlaat minstens 1,5 m bij het toestel vandaan zijn.

Koel of verwarm de ruimte niet teveel als er baby's of minder validen aanwezig zijn.

Zet de airconditioner niet aan en uit met de hoofdschakelaar. Gebruik hiervoor de ON/OFF toets.

Steek geen dingen in de luchtuitlaat van de buitenunit. Dit is gevaarlijk, want daar bevindt zich de ventilator die zeer snel ronddraait.

Raak de luchtinlaat of de scherpe aluminium vinnen van de buitenunit niet aan. U kunt hierdoor letsel oplopen.

Ga niet op het toestel zitten of staan. U zou er per ongeluk vanaf kunnen vallen.

Steek geen voorwerpen in de VENTILATORBEHUIZING. Hierdoor kunt u letsel oplopen en kan het toestel beschadigd raken.

KENNISGEVING

• Tijdens onweer is het mogelijk dat de compressor tijdelijk stopt met werken. Dit is geen mechanische storing. Het toestel zal na een paar minuten weer normaal functioneren.
• De Engelse tekst vormt het origineel van deze instructies. De andere talen zijn vertalingen van de originele instructies.

Voorzorgen in het gebruik

Installatie

• Deze airconditioner moet correct worden geïnstalleerd door bevoegde installateurs overeenkomstig de installatie-instructies die met dit toestel worden meegeleverd.
• Controleer voor de installatie of het voltage van de stroomvoorziening bij u thuis of op uw werkplek hetzelfde is als het voltage dat staat aangegeven op het naamplaatje.

WAARSCHUWING

Vermijd de volgende installatieplekken.

• Plekken met rook of ontvlambare gassen.
  Ook plekken met zeer hoge temperaturen, zoals in een broeikas.
• Plekken met voorwerpen die zeer veel warmte produceren.

Attentie:

- Installeer de buitenunit niet op plekken waar er zeewater direct op spetteren, of in een zwavelrijke omgeving, bijvoorbeeld bij een hete bron. (Om de airconditioner te beschermen tegen zware corrosie.)

Bedrading

• Alle bedrading moet voldoen aan de plaatselijk geldende regelgeving.
  Raadpleeg uw dealer of een bevoegde elektricien voor etails.)
• Elk toestel moet correct geaard worden met een aarddraad of via de bedrading voor de stroomvoorziening.
• De bedrading moet worden uitgevoerd door een bevoegde elektricien.

Voorbereiding voor inbedrijfstelling

Schakel de hoofdschakelaar 5 uur voor u het toestel wilt gaan gebruiken al in.

(Om warm te kunnen draaien.)

- Laat de hoofdschakelaar aan (ON) staan bij doorlopend gebruik.

OPMERKING

Haal de stekker uit het stopcontact of schakel de stroomonderbreker uit die de airconditioner afsluit van de hoofdstroomvoorziening wanneer u het toestel langere tijd niet zult gebruiken.

Belangrijke informatie betreffende het gebruikte koelmiddel

Dit product bevat gefluoreerde broeikasgassen. Laat deze gassen niet in de atmosfeer ontsnappen.

Koelmiddeltype: R410A

GWP-waarde ^(1) : 2088

(1) GWP = global warming potential (broeikaseffect) Geregelde controles op koelmiddellekkages kunnen noodzakelijk zijn, navenant de Europese of plaatselijke wetgeving. Contacteer uw plaatselijke dealer voor nadere informatie.

Werkingsvoorwaarden

Gebruik deze airconditioner binnen het volgende temperatuurbereik.

Buitenunit		Temperatuurbe-reik binnen	Temperatuurbe-reik buiten
3WAY (Type MF3)
	Koelen 14°C	~25°C (*NBT)	-10°C ~ 52°C (*DBT)
			-10°C ~ 43°C (*DBT)*1
	Verwarmen 16°C ~ 30°C (*DBT)		-20°C ~ 18°C (*NBT)
	Koelen & Verwarmen	— -10°C	~24°C (*DBT)

*DBT: Droge Bol Temperatuur
*NBT: Natte Bol Temperatuur
*1: De maximaal toegelaten temperatuur van deze airconditioner is verminderd tot 43°C wanneer de bestaande R22-buis wordt gebruikt.

Informatie voor gebruikers betreffende de inzameling en verwijdering van oude apparatuur en gebruikte batterijen

Deze symbolen op de producten, verpakking en/ of begeleidende documentatie betekenen dat gebruikte elektrische en elektronische producten en batterijen niet samen met gewoon huishoudelijk afval weggeworpen mogen worden.

Voor de correcte behandeling, hergebruik en recycling van oude producten en batterijen moet u ze naar de daartoe bestemde inzamelingspunten brengen overeenkomstig uw nationale regelgeving en de Richtlijnen 2002/96/EG en 2006/66/EG. Door deze producten en batterijen op de juiste manier te verwijderen, helpt u mee waardevolle hulpbronnen te conserveren en mogelijke negatieve effecten op de menselijke gezondheid en het milieu die anders kunnen voortkomen uit incorrecte verwijdering van afval te voorkomen. Voor meer informatie over de inzameling en recycling van oude producten en batterijen kunt u contact opnemen met uw plaatselijke autoriteiten, uw afvalbedrijf, of het verkooppunt waar de items aangeschaft hebt.

Volgens de ter plaatse geldende regelgeving kunnen er straffen of andere maatregelen gelden voor het niet op de juiste wijze verwijderen van dit afval.

Voor zakelijke gebruikers in de Europese Unie

Als u elektrische en elektronische apparatuur wilt wegwerpen, moet u contact opnemen met uw dealer of leverancier voor nadere informatie.

[Informatie over verwijdering in andere landen buiten de Europese Unie]

Deze symbolen gelden alleen in de Europese Unie. Als u deze items wilt wegwerpen, moet u contact opnemen met uw plaatselijke autoriteiten of uw dealer en vraag wat de correcte manier van verwijdering is.

Opmerking over het batterijsymbool (zie de twee voorbeelden):

Dit symbool kan worden gebruikt in combinatie met een chemische aanduiding. In dit geval voldoet de aanduiding aan de eisen uit de Richtlijn voor de chemische stof in kwestie.

Pb

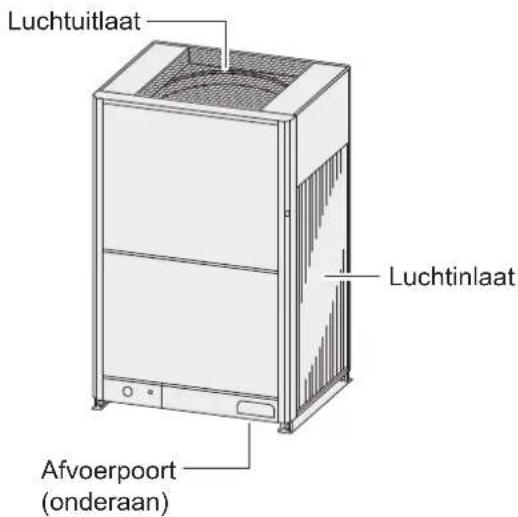

Namen van onderdelen

BUITENUNIT

Optioneel

Draadloze afstandsbediening

Voor alle binnenunits

Afstandsbediening met timer

Modelnr CZ-RTC4
Voor alle binnenunits

Afstandsbediening met draad en hoge specifi caties

Modelnr CZ-RTC5B
Voor alle binnenunits

Lees de gebruiksaanwijzing die wordt meegeleverd met de afstandsbediening.

■ Werking

Raadpleeg de gebruiksaanwijzing die aan de optionele afstandsbediening is bevestigd.

■ Richting van de luchtstroom aanpassen

Raadpleeg de gebruiksaanwijzingen die aan de binnenunit en de optionele afstandsbediening zijn bevestigd.

■ Onderhoud

Raadpleeg de gebruiksaanwijzing die aan de binnenunit is bevestigd.

■ Problemen oplossen

Raadpleeg de gebruiksaanwijzing die aan de binnenunit is bevestigd.
