РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ U16MF3E8 PANASONIC

42 ~ 45 Перед использованием этого устройства внимательно прочитайте настоящую инструкцию по эксплуатации и сохраните ее для дальнейших справок.

Именаначастите ВЪНШЕНМОДУЛ

Безжичнодистанционно

Мерыпредосторожностивовремяиспользования ... 44

• Таблицасоответствующихязыков ........................ 51 БлагодаримвасзапокупкуданногоизделияPanasonic.Данноеизделиепредставляетсобойвнешнийблоккоммерческогокондиционера.Инструкциипоустановкеприлагаются. Мерыпредосторожности Информацияобизделии При возникновении проблем или вопросов относительно кондиционера вам понадобится следующая информация. Модель и серийный номер указаны на паспортной табличке.

Дата приобретения Адрес дилера Номер телефона Проконсультируйтесь с уполномоченным дилером или специалистом относительно использования указанного типа хладагента. Использование хладагента, отличного от указанного, может привести к повреждению изделия, разрыву, получению травмы и т.п. Данный кондиционер не оснащен вентилятором для подачи свежего воздуха снаружи. При использовании в помещении газовых или масляных нагревательных приборов, расходующих большое количество кислорода в воздухе, необходимо регулярно открывать двери

Иначе существует опасность удушья в случае падения концентрации кислорода. Ни в коем случае не используйте и не храните рядом с кондиционером бензин или другие горючие вещества или жидкости — это очень опасно. Запрещается использовать данное устройство в потенциально взрывоопасной атмосфере. Ни в коем случае не прикасайтесь к устройству влажными руками. Запрещается вставлять пальцы или другие предметы во внутренний или внешний блок кондиционера, вращающиеся части могут привести к возникновению травмы. Следующие символы, используемые в данной инструкции, предупреждают о потенциально опасных условиях для пользователей, обслуживающего персонала или данного устройства: ПРЕДУПРЕЖДЕНИЕ Данный знак используется для обозначения опасного или ненадежного порядка действий, который может привести к получению тяжелых травм или смерти. ПРЕДОСТЕРЕЖЕНИЕ Данный знак используется для обозначения опасного или ненадежного порядка действий, который может привести к получению травм или повреждению

• Внимательно прочтите данное Руководство по эксплуатации перед использованием кондиционера. Если вы всё-таки столкнетесь с трудностями или проблемами, проконсультируйтесь с дилером для получения помощи.

• Данный кондиционер предназначен для создания комфортных условий в помещении. Используйте его только по назначению, как описано в данном Руководстве по эксплуатации. Предусмотрите, чтобы для каждого блока использовалась отдельная штепсельная розетка, выключатель питания, прерыватель цепи при утечке на землю (ELCB) или устройство защиты от токов замыкания на землю (RCD) для защиты от перегрузки по току. Предусмотрите, чтобы для каждого блока использовалась отдельная штепсельная розетка, а в стационарную электрическую проводку было встроено устройство полного разъединения с разделением контактов на всех полюсах в соответствии с правилами подключения проводки. Для предотвращения возможных опасностей в случае нарушения изоляции блок следует заземлить. Запрещается использовать модифицированный шнур, соединительный шнур, удлинитель или непредусмотренный шнур во избежание перегрева и возгорания. ПРЕДУПРЕЖДЕНИЕ 00_301900_EU.indb 42 2018/4/25 11:29:3943

В случае контакта хладагента с пламенем образуется токсичный газ. В целях безопасности перед очисткой или сервисным обслуживанием обязательно выключите кондиционер и отключите питание. Извлеките вилку питания из розетки, выключите прерыватель или выключите подачу питания, чтобы изолировать кондиционер от цепи питания в случае аварийной ситуации. Утилизируйте в соответствии с национальным и/или местным законодательством. Не разбирайте и не модифицируйте это изделие ни при каких обстоятельствах. Модифицированный или разобранный блок может стать причиной пожара, поражения электрическим током или травмы. Не допускайте, чтобы пользователи выполняли очистку внутри внутренних и внешних блоков. Обратитесь к уполномоченному дилеру или специалисту по очистке. В случае нарушения работы устройства не ремонтируйте его самостоятельно. Обратитесь к дилеру или представителю по продажам для ремонта и утилизации. Данное устройство предназначено для использования опытными или обученными пользователями в магазинах, не предприятиях легкой промышленности или сельскохозяйственных предприятиях, либо для коммерческого использования неспециалистами. Настоящее устройство не предназначено для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, а также с недостаточными опытом или осведомленностью, за исключением случаев, когда они находятся под наблюдением или получают инструкции относительно использования устройства от лица, отвечающего за их безопасность. Необходимо следить за детьми, чтобы они не играли с устройством. Пожарная сигнализация и выходные отверстия воздуховодов должны располагаться на расстоянии как минимум 1,5 м от блока. Не охлаждайте и не нагревайте помещение слишком сильно, если в нем находятся младенцы или инвалиды. Не включайте и не выключайте кондиционер с помощью выключателя питания. Используйте кнопку ВКЛ/ВЫКЛ работы. Не вставляйте каких-либо предметов в выходное отверстие внешнего блока. Это опасно, поскольку вентилятор вращается с высокой скоростью. Не прикасайтесь к воздухозаборнику или острому алюминиевому оребрению внешнего блока. Это может привести к получению травмы. Не садитесь и не становитесь на блок. Это может привести к неожиданному

Не вставляйте предметы в КОРПУС ВЕНТИЛЯТОРА. Вы можете получить травму или повредить устройство. Прекратите использование изделия при возникновении любого отклонения/ неисправности и извлеките вилку питания или выключите выключатель питания и прерыватель. (Риск появления дыма/возгорания/поражения электрическим током) Примеры отклонения/неисправности:

• Часто срабатывает ELCB.

• Изделие иногда не начинает работать при

• Иногда питание выключается при перемещении шнура.

• Во время работы возникает запах горения или аномальный шум.

• Деформация или аномально высокая температура корпуса.

• Утечка воды из внутреннего блока.

• Аномально высокая температура шнура или вилки питания.

• Нарушено управление скоростью вентилятора.

• Блок прекращает работу непосредственно после включения. ПРЕДУПРЕЖДЕНИЕ ПРЕДОСТЕРЕЖЕНИЕ

• Иногда компрессор может останавливаться во время грозы. Это не является механической неисправностью. Устройство автоматически возобновит работу через несколько минут.

• Текст на английском языке является оригинальной инструкцией. Текст на других языках является переводом оригинальной инструкции. УВЕДОМЛЕНИЕ

• Вентилятор не останавливается даже в случае прекращения работы. Немедленно свяжитесь с местным дилером для проведения обслуживания/ремонта. 00_301900_EU.indb 43 2018/4/25 11:29:3944 Мерыпредосторожностивовремяиспользования

Установка данного кондиционера должна быть надлежащим образом выполнена квалифицированными специалистами по установке в соответствии с Инструкциями по установке, прилагаемыми к устройству. Перед установкой убедитесь, что напряжение электросети в вашем доме или офисе совпадает с указанным на паспортной табличке. ПРЕДУПРЕЖДЕНИЕ Избегайтеустановкивследующихместах.

Места с наличием дыма или горючего газа. А также места с очень высокой температурой, например, теплицы. Места, где установлено оборудование, выделяющее большое количество тепла.

Избегайте установки внешнего блока в местах, где на него может попадать соленая морская вода или воздух, содержащий серу во время спа-процедур. (Для защиты кондиционера от сильной коррозии)

Вся проводка должна соответствовать местным правилам эксплуатации и обслуживания электрических установок. (Для получения подробной информации обратитесь к вашему дилеру или квалифицированному электрику.)

Каждый блок должен быть надлежащим образом зазем лен с помощью заземляющего (или заземленного) прово-да или с помощью проводки питания.

Прокладка проводки должна быть выполнена квалифици рованным электриком. Подготовкакработе Включитепитаниеза5часовдоначалаработы. (Для прогрева) Оставляйте питание ВКЛ при непрерывном использовании.

Извлеките вилку питания из розетки, выключите прерыватель или выключите подачу питания, чтобы изолировать кондиционер от цепи питания в случае перерыва в использовании на длительное время. Условияэксплуатации Используйте кондиционер в следующем диапазоне температуры.ВнешнийблокДиапазонтемпературывнутрипомещенияДиапазоннаружнойтемпературы3WAY (Тип MF3)Охлаждение 14°C 25°C (*WBT)-10°C 52°C (*DBT)-10°C 43°C (*DBT)*1Обогрев 16°C 30°C (*DBT) -20°C 18°C (*WBT)Охлаждение & Обогрев― -10°C 24°C (*DBT)*DBT: Температура сухого термометра*WBT: Температура влажного термометра*1: Максимальная допустимая температура данной системы кондиционирования при использовании существующей трубы R22 снижается до 43°C.ИнформациядляпользователейотносительносбораиутилизациистарогооборудованияииспользованныхбатарейДанные символы на изделиях, упаковке и/или сопровождающих документах означают, что использованные электрические и электронные изделия и батареи не должны утилизироваться вместе с обычными бытовыми отходами.Для надлежащего обращения, восстановления и переработки старых изделий и использованных батарей сдавайте их в соответствующие точки сбора в соответствии с национальным законодательством и Директивами 2002/96/EC и 2006/66/EC.Путем правильной утилизации этих изделий и батарей вы поможете сохранить ценные ресурсы и предотвратить любое потенциальное отрицательное воздействие на здоровье человека и окружающую среду, которое в противном случае может возникнуть из-за ненадлежащего обращения с отходами.Для получения дополнительной информации о сборе и переработке старых изделий и батарей обращайтесь в местные органы власти, службу утилизации отходов или в торговую точку, где были приобретены данные изделия.В соответствии с национальным законодательством за неправильную утилизацию данных отходов может налагаться штраф.Длябизнес-пользователейвЕвропейскомсоюзеЕсли вы хотите утилизировать электрическое и электронное оборудование, свяжитесь с дилером или поставщиком для получения дополнительной информации.[ИнформацияпоутилизациивдругихстранахзапределамиЕвропейскогосоюза]Данные символы действительны только в Европейском союзе. Если вы хотите утилизировать данные изделия, обратитесь в местные органы власти или к дилеру для получения информации о правильном способе утилизации.

Примечаниедлясимволанабатарее(дванижнихпримерасимволов):Данный символ может использоваться в сочетании с символом химического элемента. В этом случае он соответствует требованиям, установленным Директивой для данного химического элемента. Важнаяинформацияотносительно использованияхладагента Данное изделие содержит фторированные парниковые газы. Не допускайте выброса газов в атмосферу.Тип хладагента: R410AЗначение GWP (1) : 2088 (1) GWP = global warming potential (потенциал глобального потепления)В зависимости от европейского или местного законодательства могут потребоваться периодические осмотры на отсутствие утечек хладагента. Для получения более подробной информации обращайтесь к местному дилеру. 00_301900_EU.indb 44 2018/4/25 11:29:3945

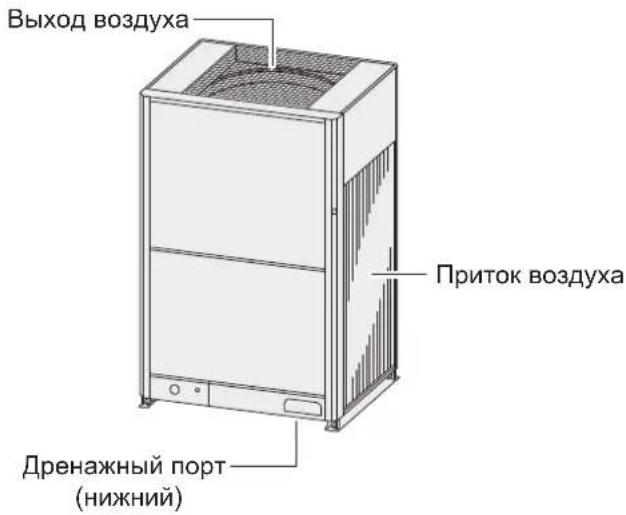

Названиядеталей Внешнийблок

Эксплуатация Обратитесь к руководству по эксплуатации, которое прилагается к отдельно поставляемому пульту дистанционного управления.

Регулировканаправлениявоздушногопотока См. Инструкцию по эксплуатации, прилагаемую к внутреннему блоку и поставляемому пульту дистанционного управления.

Обслуживание См. Инструкцию по эксплуатации, прилагаемую к внутреннему блоку.

Поискиустранениенеисправностей См. Инструкцию по эксплуатации, прилагаемую к внутреннему блоку. Дополнительно Для всех внутренних

Беспроводнойпульт дистанционногоуправления

Пультдистанционного управлениятаймером Прочтите руководство по эксплуатации, прилагаемое к пульту дистанционного управления. Проводнойпультдистанционного управлениясвысокими техническимихарактеристиками

внутренних блоков Панасоник Корпорэйшн 1006 Кадома, Кадома Сити, Осака, Япония

ООО«ПанасоникРус», РФ, 115191, г. Москва, ул. Большая Тульская, д. 11, 3 этаж. тел. 8-800-200-21-00 Приток воздуха Дренажный порт

İŞARETLER Rating nameplate gure Εικόνα χαρακτηριστικών πινακίδας ονομασίας Фигура на фабрична табела с номинални данни Değer etiketi şekli Tabulation of Various data Πίνακας διαφόρων στοιχείων Таблица с различни данни Muhtelif veriler içeren tablo Corresponding language table Specications English Русский Українська 3WAY (Type MF3) 3WAY (Тип MF3) 3WAY (Тип MF3) 1-Way Cassette Кассетный с 1 направлениями потока 1-канальний касетний 2-Way Cassette Кассетный с 2 направлениями потока 2-канальний касетний 4-Way Cassette Кассетный с 4 направлениями потока 4-канальний касетний 4-Way Cassette 60 × 60 Кассетный с 4 направлениями потока 60 × 60 4-канальний касетний 60 × 60 Wall-Mounted Настенный монтаж Настінний монтаж Ceiling Потолочный Стельовий Low Silhouette Ducted С низкой высотой воздуховода Із каналом низького профілю Slim Low Static Ducted Скрытый тонкий с низким статическим

High Static Pressure Ducted Канальный с высоким статическим

Номинальные условия Охлаждение: Темп. подачи воздуха внутри помещения 27°C сухой термометр / 19°C влажный термометр. Темп. подачи внешнего воздуха 35°C сухой термометр. Обогрев: Темп. подачи воздуха внутри помещения 20°C сухой термометр. Темп. подачи внешнего воздуха 7°C сухой термометр / 6°C влажный термометр.

1000 частин на мільйон. Russian Декларация о Соответствии Требованиям Технического Регламента об Ограничении Использования некоторых Вредных Веществ в электрическом и электронном оборудовании (утверждённого Постановлением №1057 Кабинета Министров Украины) Изделие соответствует требованиям Технического Регламента об Ограничении Использования некоторых Вредных Веществ в электрическом и электронном оборудовании (ТР ОИВВ). Содержание вредных веществ в случаях, не предусмотренных Дополнением №2 ТР ОИВВ:

1. свинец (Pb) – не превышает 0,1wt % веса вещества или в концентрации до 1000 миллионных

2. кадмий (Cd) – не превышает 0,01wt % веса вещества или в концентрации до 100 миллионных

3. ртуть (Hg) – не превышает 0,1wt % веса вещества или в концентрации до 1000 миллионных частей;

4. шестивалентный хром (Cr

) – не превышает 0,1wt % веса вещества или в концентрации до 1000 миллионных частей;

5. полибромбифенолы (PBB) – не превышает 0,1wt % веса вещества или в концентрации до 1000

6. полибромдифеноловые эфиры (PBDE) – не превышает 0,1wt % веса вещества или в концентрации
