ПОСІБНИК КОРИСТУВАЧА U16MF3E8 PANASONIC

Уважно прочитайте цю інструкцію з експлуатації перед тим, як увімкнути пристрій, та збережіть її на майбутнє.

Дякусмо, що придбали цей пристрій компанії Panasonic. Цей виріб – це кондиціонер із зовнішній блоком для експлуатації у комерційному середовищі. Інструкції зі встановлення додаються.

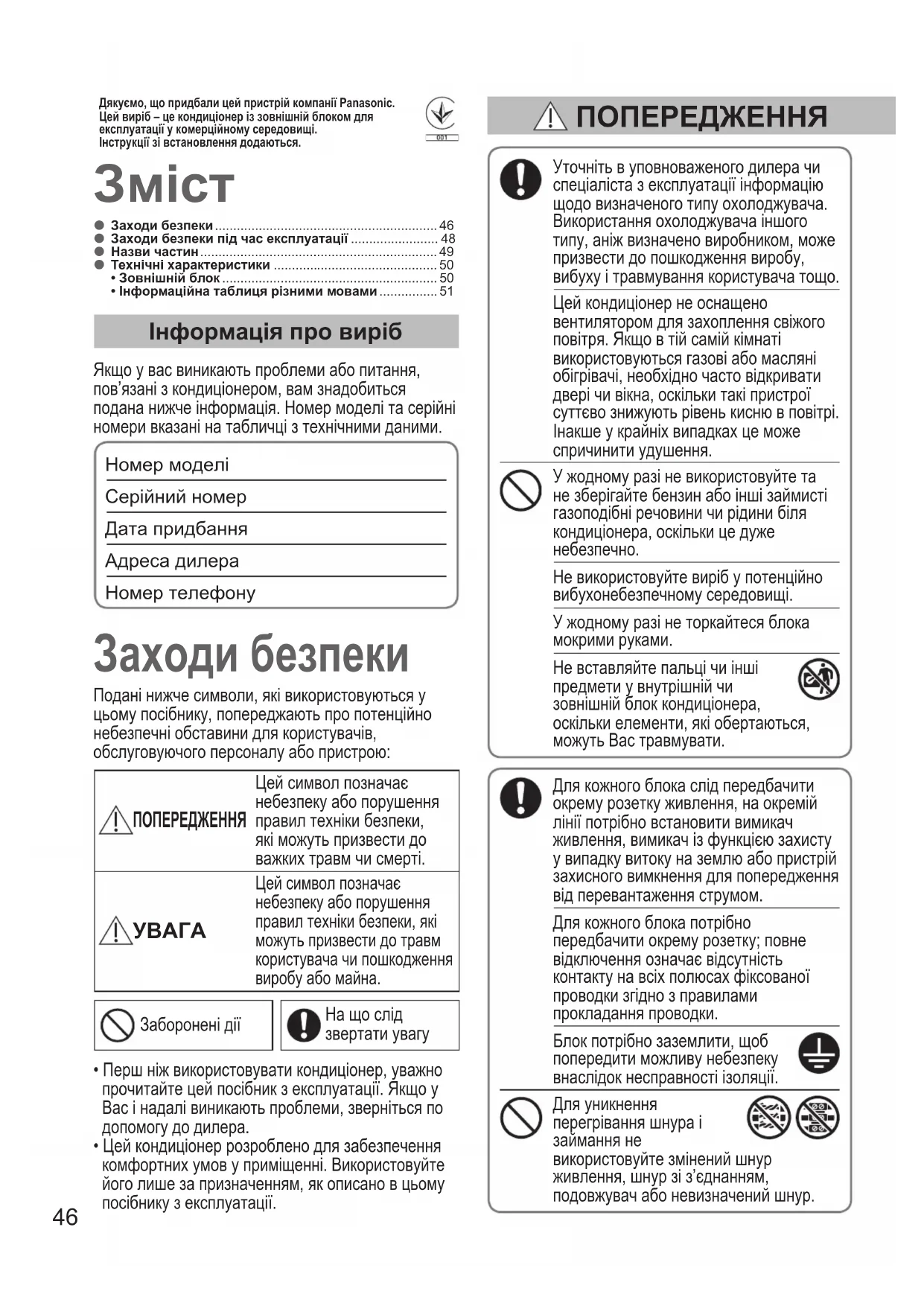

3Mict

● Заходи безпеки....46
● Заходи безпеки під час експлуатації 48
● Назви частин....49
- Технічні характеристики .... 50
• Зовнішній блок 50
• Інформаційна таблиця різними мовами ..... 51

Інформація про виріб

Якщо у вас виникають проблеми або питання, пов'язані з кондиціонером, вам знадобиться подана нижче інформація. Номер моделі та серійні номери вказані на табличці з технічними даними.

Номер моделі

Серійний номер

Дата придбання

Адреса дилера

Номер телефону

Заходи безпеки

Подані нижче символи, які використовуються у цьому посібнику, попереджають про потенційно небезпечні обставини для користувачів, обслуговуючого персоналу або пристрою:

!ПОПЕРЕДЖЕННЯ	Цей символ позначає небезпеку або порушення правил техніки безпеки, які можуть призвести до важких травм чи смерті.
!УВАГА	Цей символ позначає небезпеку або порушення правил техніки безпеки, які можуть призвести до травм користувача чи пошкодження виробу або майна.

Заборонені дії

На що слід звертати увагу

• Перш ніж використовувати кондиціонер, уважно прочитайте цей посібник з експлуатації. Якщо у Вас і надалі виникають проблеми, зверніться по допомогу до дилера.
• Цей кондиціонер розроблено для забезпечення комфортних умов у приміщенні. Використовуйте його лише за призначенням, як описано в цьому посібнику з експлуатації.

ПОПЕРЕДЖЕННЯ

Уточніть в уповноваженого дилера чи спеціаліста з експлуатації інформацію щодо визначеного типу охолоджувача. Використання охолоджувача іншого типу, аніж визначено виробником, може призвести до пошкодження виробу, вибуху і травмування користувача тощо.

Цей кондиціонер не оснащено вентилятором для захоплення свіжого повітря. Якщо в тій самій кімнаті використовуються газові або масляні обігрівачі, необхідно часто відкривати двері чи вікна, оскільки такі пристрої суттєво знижують рівень кисню в повітрі. Інакше у крайніх випадках це може спричинити удушення.

У жодному разі не використовуйте та не зберігайте бензин або інші займисті газоподібні речовини чи рідини біля кондиціонера, оскільки це дуже небезпечно.

Не використовуйте виріб у потенційно вибухонебезпечному середовищі.

У жодному разі не торкайтеся блока мокрими руками.

Не вставляйте пальці чи інші предмети у внутрішній чи зовнішній блок кондиціонера, оскільки елементи, які обертаються, можуть Вас травмувати.

Для кожного блока слід передбачити окрему розетку живлення, на окремій лінії потрібно встановити вимикач живлення, вимикач із функцією захисту у випадку витоку на землю або пристрій захисного вимкнення для попередження від перевантаження струмом.

Для кожного блока потрібно передбачити окрему розетку; повне відключення означає відсутність контакту на всіх полюсах фіксованої проводки згідно з правилами прокладання проводки.

Блок потрібно заземлити, щоб попередити можливу небезпеку внаслідок несправності ізоляції.

Для уникнення перегрівання шнура і займання не використовуйте змінений шнур живлення, шнур зі з'єднанням, подовжувач або невизначений шнур.

Контакт охолоджувального газу з полум'ям призводить ло утворення токсичного газу.

З метою безпеки перед чищенням або обслуговуванням не забудьте вимкнути кондиціонер та від'єднати його від мережі.

Вийняти вилку з розетки, вимкнути вимикач або вимкнути живлення означає ізолювати кондиціонер від основного джерела живлення у виникнення надзвичайної ситуації.

Утилізуйте відповідно до національного та/або місцевого законодавства.

Не розбирайте та не модифікуйте цей виріб за жодних обставин.

Модифікований або розібраний блок може стати причиною займання, ураження електричним струмом або травми.

Внутрішні та зовнішні блоки не повинні чистити користувачі. Для цього слід залучати уповноваженого дилера або спеціаліста з чищення.

У разі несправності пристрою не намагайтеся ремонтувати його самотужки. Зверніться до дилера або представника по продажам з питань ремонту та утилізації.

У випадку виникнення будь-яких несправностей виробу припиніть його використовувати, вийміть вилку шнура з розетки або вимкніть перемикач живлення і вимикач.

(Небезпека задимлення/займання/ ураження електричним струмом)

Приклади несправностей:

• Часто вибиває вимикач із функцією захисту у випадку витоку на землю.
  • Увімкнений виріб іноді не запускається.
• Якщо порухати шнуром живлення, живлення іноді не подається.
  • Під час роботи виробу чути запах горілого чи незвичний шум.
• Деформований чи надмірно гарячий корпус.
  •Із внутрішнього блока витікає вода.
• Надміру гарячі шнур живлення чи вилка.
• Неможливо управляти швидкістю вентилятора.
• Виріб припиняє роботу відразу після його увімкнення.

- Вентилятор не зупиняється навіть після зупинення роботи виробу. Негайно зверніться до місцевого дилера для обслуговування/ремонту виробу.

УВАГА

Цей виріб призначений для використання спеціалістами або кваліфікованими користувачами в магазинах, у легкій промисловості та на фермах, або для промислового використання неспеціалістами.

Цей виріб не призначений для використання особами (включаючи дітей) з обмеженими фізичними, сенсорними або розумовими здатностями, а також з недостатнім досвідом або знанням, за винятком випадків, коли вони знаходяться під наглядом або отримують інструкції стосовно використання пристрою від особи, що відповідає за їхню безпеку. Необхідно слідкувати за дітьми, щоб вони не грали з пристроєм.

Протипожежна сигналізація та отвір виведення повітря мають знаходитися на відстані не менше, ніж 1,5 м від блока.

Не обігрівайте та не охолоджуйте повітря надмірно, якщо в приміщенні присутні діти або неповносправні особи.

Не вмикайте і не вимикайте кондиціонер за допомогою перемикача живлення. Використовуйте натомість кнопку увімкнення/вимкнення.

Не встромляйте жодних предметів у отвір виходу повітря зовнішнього блока. Це небезпечно, адже вентилятор обертається з високою швидкістю.

Не торкайтеся вхідного отвору для повітря або гострих алюмінієвих пластин зовнішнього блока. Це може призвести до травми.

Не сідайте і не ставайте на блок. Можна випадково впести.

Не вставляйте жодних предметів у КОРПУС ВЕНТИЛЯТОРА. Це може

призвести до травми та пошкодження блока.

ЗАУВАЖЕННЯ

• Іноді під час грози компресор може зупинятись. Це не є несправністю механізму. Блок відновить роботу автоматично через кілька хвилин.
• Первинні інструкції написано англійською мовою. Тексти іншими мовами – це переклади первинних інструкцій.

Заходи безпеки під час експлуатації

Встановлення

• Для належного встановлення кондиціонера належним чином залучіть кваліфікованих фахівців зі встановлення відповідно до інструкцій зі встановлення, які додаються до виробу.
• Перед встановленням виробу перевірте, чи напруга електромережі Вашого будинку чи офісу відповідає напрузі, зазначеній на табличці з технічними даними.

ПОПЕРЕДЖЕННЯ

Не встановлюйте виріб в описаних нижче місцях.

• У задимлених місцях чи місцях із горючим газом. Також у місцях із високою температурою повітря, наприклад у теплицях.
• У місцях розміщення об'єктів, які генерують надмірно високу температуру.

Увага:

- Не встановлюйте зовнішній блок у місцях, де на нього може потрапити солона морська вода або поблизу спацентрів, де в повітрі міститься сірка. (для захисту кондиціонера від сильної корозії)

Проводка

• Підключення усіх електричних дротів має виконуватися згідно з відповідними місцевими правилами та нормами. (Для отримання детальної інформації зверніться до дилера або кваліфікованого електрика.)
• Кожен блок має бути заземлений за допомогою дроту заземлення або через електропроводку.
• Електричні дроти повинен підключати кваліфікований електрик.

Підготовка до роботи

Увімкніть живлення виробу за 5 годин до початку роботи.

(Для приготування до роботи)

- Якщо виріб буде використовуватись безперервно, залиште перемикач живлення в положенні «увімкнено».

ПРИМІТКА

Якщо кондиціонер не використовуватиметься протягом тривалого часу, вийміть вилку з розетки, вимкніть вимикач або вимкніть живлення, щоб ізолювати кондиціонер від основного джерела живлення.

Важлива інформація щодо охолоджувача

У виробі використовуються фторовмісні парникові гази. Не випускайте гази в атмосферу.

Тип охолоджувача: R410A

Значення GWP ^(1) : 2088

(1) GWP = global warming potential (потенциал глобального потепління)

Європейське або місцеве законодавство може вимагати періодичних перевірок наявності витоку охолоджувача. Для отримання детальнішої інформації зверніться до місцевого дилера.

Умови роботи

Використовуйте цей кондиціонер в межах описаного нижче діапазону температур.

Зовнішній блок		Діапазон температур у приміщенні	Діапазон температур надворі
ЗWAY (Тип MF3)
	Охолодження	14°C ~25°C (*TBT)	-10°C ~52°C (*TCT)
			-10°C ~43°C (*TCT)*1
	Обігрів 16°C	~30°C (*TCT)	-20°C ~18°C (*TBT)
	Охолодження & Обігрів	— -10°C 2	4°C (*TCT)

*1: Максимальна допустима температура цієї системи кондиціонування в разі використання існуююю труби R22 знижується до 43°C.

Інформація для користувачів щодо збору та утилізації старого обладнання та використаних батарей

Ці символи на виробі, упакуванні та/або супровідних документах означають, що використані електричні та електронні вироби й батареї не спід утипізувати разом зі звичайними побутовими відходами.

Для належної обробки, утилізації і переробки старого обладнання та батарей здавайте їх у спеціальні пункти збору відповідно до національного законодавства і Директив 2002/96/ЕС і 2006/66/ЕС.

Правильною утилізацією такого обладнання і батарей Ви допоможете зберегти цінні ресурси і запобігти можливим негативним наслідкам для здоров'я людей та довкілля, які можуть виникнути через неправильне поводження з відходами. Детальнішу інформацію про збір та переробку старого обладнання та батарей можна отримати в органах місцевої влади, у службі утилізації відходів або в точці продажу, де Ви придбали обладнання. Відповідно до національного законодавства за неправильне поводження з відходами може накладатися штраф.

Для бізнес-користувачів у Європейському Союзі

З питань утилізації електричного та електронного обладнання звертайтеся до дилера або постачальника для отримання додаткової інформації.

[Інформація щодо утилізації в інших країнах за межами Європейського Союзу] Ці символи дійсні лише в країнах Європейського Союзу. Якщо потрібно утилізувати ці предмети, зверніться до органів місцевої влади або дилера, щоб отримати інформацію щодо належного способу утилізації.

Примітка щодо символу батареї (нижче наведено два символи для прикладу)

Цей символ може використовуватись у комбінації із символом хімічного елемента. У такому випадку він відповідає вимогам Директиви щодо використовуваних хімічних речовин.

Назви частин

Зовнішній блок

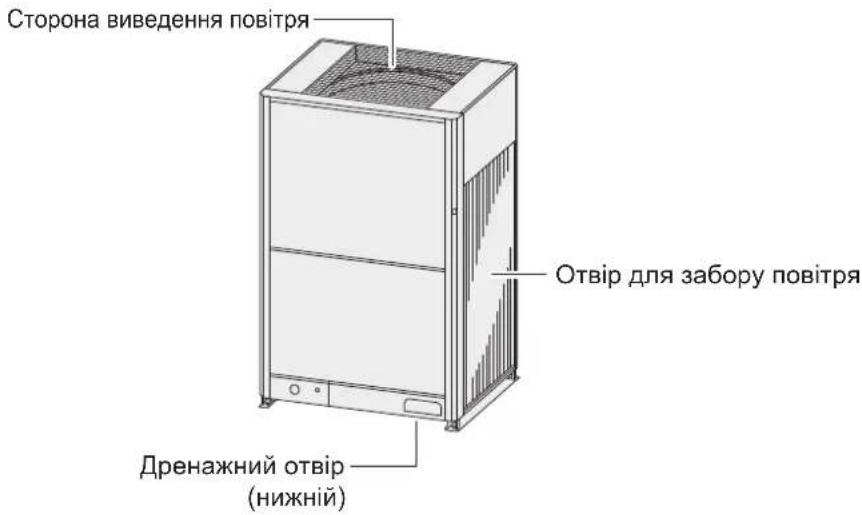

Сторона виведення повітря Отвір для забору повітря Дренажний отвір (нижній)

Не обов'язково

Бездротовий пульт дистанційного керування

Для усіх внутрішніх блоків

Пульт дистанційного керування із таймером

Номер моделі CZ-RTC4
Для усіх внутрішніх блоків

Високотехнологічний дротовий пульт дистанційного керування

Номер моделі CZ-RTC5B
Для усіх внутрішніх блоків

Прочитайте посібник з експлуатації, який додається до пульта дистанційного керування.

■ Експлуатація

Дивіться посібник з експлуатації, що додається до пульта дистанційного керування, який постачається окремо.

■ Регулювання напрямку потоку повітря

Дивіться посібник з експлуатації, що додається до внутрішнього блоку, та пульта дистанційного керування, який постачається окремо.

■ Технічне обслуговування

Дивіться посібник з експлуатації, що додається до внутрішнього блоку.

■ Усунення несправностей

Дивіться посібник з експлуатації, що додається до внутрішнього блоку.

Уповноважений Представник: ТОВ "ПАНАСОНІК УКРАЇНА ЛТД" провулок Охтирський, будинок 7, місто Київ, 03022, Україна

УКРАЇНСЬКА
