BEDIENUNGSANLEITUNG U16MF3E8 PANASONIC

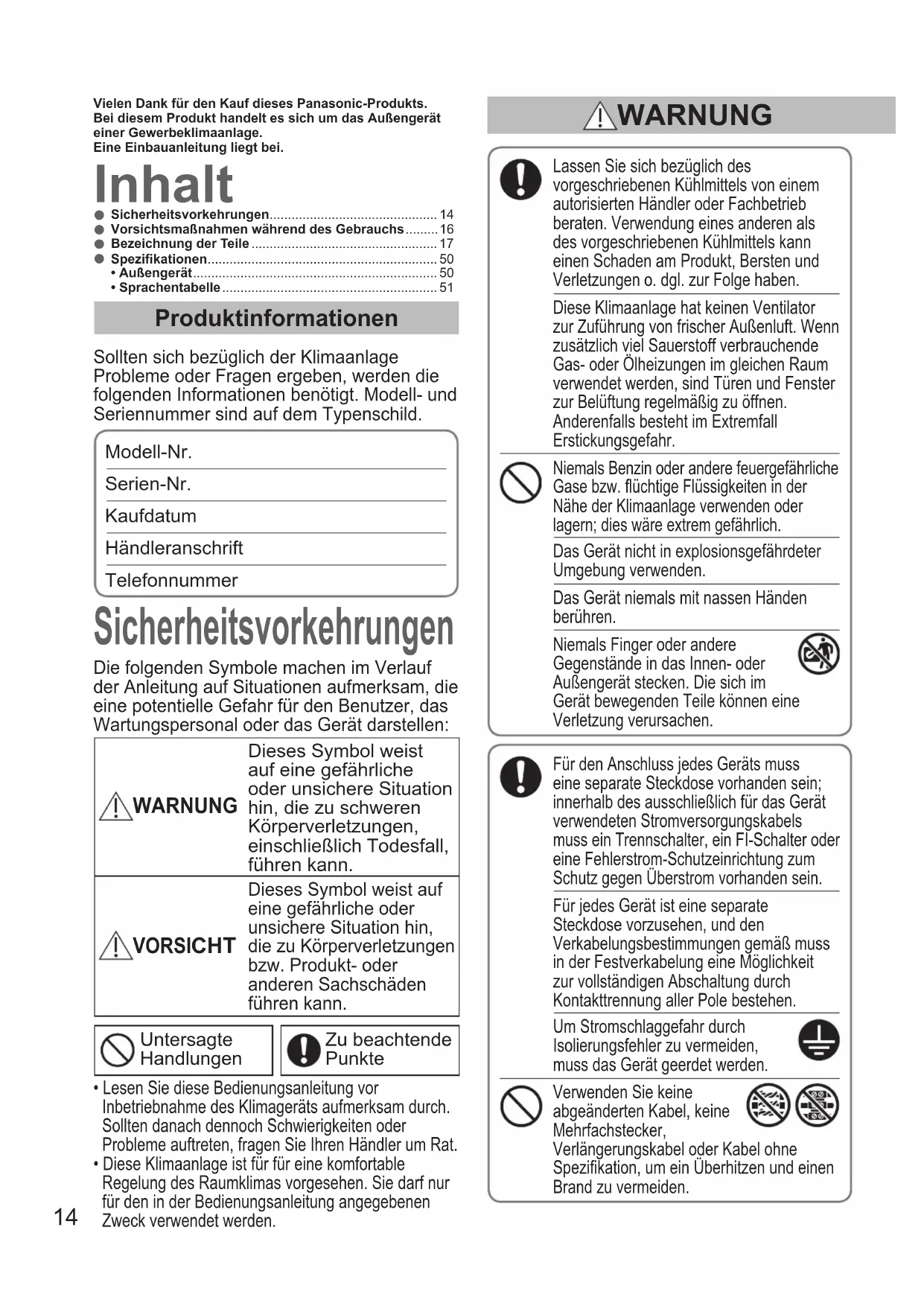

Vorsichtsmaßnahmen während des Gebrauchs ......... 16

Bezeichnung der Teile ................................................... 17

• Sprachentabelle ........................................................... 51 Inhalt Sicherheitsvorkehrungen Produktinformationen Sollten sich bezüglich der Klimaanlage Probleme oder Fragen ergeben, werden die folgenden Informationen benötigt. Modell- und Seriennummer sind auf dem Typenschild. Modell-Nr. Serien-Nr. Kaufdatum Händleranschrift Telefonnummer Lassen Sie sich bezüglich des vorgeschriebenen Kühlmittels von einem autorisierten Händler oder Fachbetrieb beraten. Verwendung eines anderen als des vorgeschriebenen Kühlmittels kann einen Schaden am Produkt, Bersten und Verletzungen o. dgl. zur Folge haben. Diese Klimaanlage hat keinen Ventilator zur Zuführung von frischer Außenluft. Wenn zusätzlich viel Sauerstoff verbrauchende Gas- oder Ölheizungen im gleichen Raum verwendet werden, sind Türen und Fenster zur Belüftung regelmäßig zu öffnen. Anderenfalls besteht im Extremfall Erstickungsgefahr. Niemals Benzin oder andere feuergefährliche Gase bzw. üchtige Flüssigkeiten in der Nähe der Klimaanlage verwenden oder lagern; dies wäre extrem gefährlich. Das Gerät nicht in explosionsgefährdeter Umgebung verwenden. Das Gerät niemals mit nassen Händen berühren. Niemals Finger oder andere Gegenstände in das Innen- oder Außengerät stecken. Die sich im Gerät bewegenden Teile können eine Verletzung verursachen. Die folgenden Symbole machen im Verlauf der Anleitung auf Situationen aufmerksam, die eine potentielle Gefahr für den Benutzer, das Wartungspersonal oder das Gerät darstellen: WARNUNG Dieses Symbol weist auf eine gefährliche oder unsichere Situation hin, die zu schweren Körperverletzungen, einschließlich Todesfall, führen kann. VORSI CHT Dieses Symbol weist auf eine gefährliche oder unsichere Situation hin, die zu Körperverletzungen bzw. Produkt- oder anderen Sachschäden führen kann. Untersagte Handlungen Zu beachtende Punkte Vielen Dank für den Kauf dieses Panasonic-Produkts.Bei diesem Produkt handelt es sich um das Außengerät einer Gewerbeklimaanlage.Eine Einbauanleitung liegt bei.
• Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Klimageräts aufmerksam durch. Sollten danach dennoch Schwierigkeiten oder Probleme auftreten, fragen Sie Ihren Händler um Rat.

• Diese Klimaanlage ist für für eine komfortable Regelung des Raumklimas vorgesehen. Sie darf nur für den in der Bedienungsanleitung angegebenen Zweck verwendet werden. Für den Anschluss jedes Geräts muss eine separate Steckdose vorhanden sein; innerhalb des ausschließlich für das Gerät verwendeten Stromversorgungskabels muss ein Trennschalter, ein FI-Schalter oder eine Fehlerstrom-Schutzeinrichtung zum Schutz gegen Überstrom vorhanden sein. Für jedes Gerät ist eine separate Steckdose vorzusehen, und den Verkabelungsbestimmungen gemäß muss in der Festverkabelung eine Möglichkeit zur vollständigen Abschaltung durch Kontakttrennung aller Pole bestehen. Um Stromschlaggefahr durch Isolierungsfehler zu vermeiden, muss das Gerät geerdet werden. Verwenden Sie keine abgeänderten Kabel, keine Mehrfachstecker, Verlängerungskabel oder Kabel ohne Spezikation, um ein Überhitzen und einen Brand zu vermeiden. WARNUNG 00_301900_EU.indb 14 2018/4/25 11:29:3015 DEUTSCH Wenn das Kühlmittel mit offenem Feuer in Kontakt kommt, wird ein giftiges Gas erzeugt. Vor Reinigungs- oder Wartungsarbeiten zur Sicherheit das Klimagerät ausschalten und auch den Stromanschluss trennen. In einem Notfall den Netzstecker aus der Steckdose ziehen oder den Trennschalter ausschalten oder das entsprechende Trennorgan abschalten, um die Klimaanlage von der Stromversorgung zu trennen. In Übereinstimmung mit den gültigen nationalen und örtlichen Vorschriften entsorgen. Dieses Produkt darf unter keinen Umständen abgeändert oder zerlegt werden. Ein Abändern oder Zerlegen des Geräts kann einen Brand, einen Stromschlag oder eine Verletzung verursachen. Im Inneren von Innen- und Außengeräten benden sich keine vom Benutzer zu reinigenden Teile. Beauftragen Sie einen autorisierten Händler oder Spezialisten mit anfallenden Reinigungsarbeiten. Sollte eine Betriebsstörung dieses Geräts auftreten, versuchen Sie nicht, diese eigenhändig zu beseitigen. Beauftragen Sie den Vertrieb oder Fachhändler mit Instandsetzungsarbeiten und der Entsorgung. Das Gerät ist für die Verwendung durch erfahrene oder geschulte Benutzer in Geschäften, in der Leichtindustrie und auf Bauernhöfen sowie für die gewerbliche Nutzung durch Laien vorgesehen. Das Gerät kann von Kindern ab 8 Jahren, von Personen mit eingeschränkten physischen, mentalen oder sensorischen Fähigkeiten sowie von Personen ohne ausreichende Erfahrung und Kenntnis bedient werden, vorausgesetzt, sie werden während der Bedienung beaufsichtigt, über die potenziellen Gefahren aufgeklärt und erhalten eine entsprechende Anleitung zur sicheren Bedienung des Geräts. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Benutzer-Wartungshandgriffe dürfen nicht von Kindern ohne Aufsicht durchgeführt werden. Feuermelder und Luftauslass mindestens 1,5 m vom Gerät entfernt einrichten. Den Raum nicht zu stark heizen oder kühlen, wenn Kleinkinder oder Kranke zugegen sind. Die Klimaanlage nicht mit dem Hauptstromversorgungsschalter ein- und ausschalten. Hierzu die EIN/AUS-Bedientaste verwenden. Keine Gegenstände in den Luftauslass des Außengeräts stecken. Dies ist gefährlich, das sich der Lüfter mit hoher Geschwindigkeit dreht. Den Lufteinlass oder die scharfen Aluminiumrippen des Außengeräts nicht berühren. Dies könnte eine Verletzung zur Folge haben. Nicht auf dem Gerät sitzen oder auf das Gerät steigen. Dies könnte einen Fall zur Folge haben. Keinen Gegenstand in das LÜFTERGEHÄUSE stecken. Dies könnte eine Verletzung zur Folge haben oder das Gerät beschädigen. Sollte irgendeine Funktionsstörung/ Fehlfunktion auftreten, stellen Sie den Betrieb ein und ziehen den Netzstecker oder schalten den Hauptschalter und Schutzschalter aus. (Gefahr von Rauchbildung/Feuer/Stromschlag) Beispiele für Funktionsstörungen/Fehlfunktionen:

Der FI-Schutzschalter löst häug aus.

Das Produkt läuft bisweilen nicht an, wenn es eingeschaltet wird.

Die Stromversorgung wird beim Bewegen des Kabels bisweilen unterbrochen.

Beim Betrieb macht sich ein Brandgeruch oder ein ungewöhnliches Geräusch bemerkbar.

Das Gehäuse weist Verformungen auf oder ist ungewöhnlich heiß.

Wasser tropft aus dem Innengerät.

Das Netzkabel bzw. der Netzstecker wird ungewöhnlich warm.

Die Gebläsedrehzahl lässt sich nicht regeln.

Das Gerät bleibt nach dem Einschalten sofort stehen. WARNUNG VORSICHT

• Es kann vorkommen, dass der Betrieb des Kompressors bei Gewittern unterbrochen wird. Dies ist kein mechanischer Defekt. Das Gerät nimmt nach einigen Minuten automatisch den Betrieb wieder auf.

• Die ursprünglichen Anweisungen wurden in englischer Sprache abgefasst. Bei den Anleitungen in anderen Sprachen handelt es sich um Übersetzungen des Originals. ANMERKUNG

Das Gebläse kommt nach dem Ausschalten nicht zum Stillstand. Beauftragen Sie Ihren Händler umgehend mit den erforderlichen Wartungs-/Reparaturarbeiten. 00_301900_EU.indb 15 2018/4/25 11:29:3016 Vorsichtsmaßnahmen während des Gebrauchs Installation

Dieses Klimagerät von von einem qualizierten Installationsfachmann und in Übereinstimmung mit der dem Produkt beiliegenden Einbauanleitung installiert werden.

Vergewissern Sie sich vor der Installation, dass die Netzspannung der Stromversorgung in Ihrem Heim oder Büro mit der am Typenschild angegebenen Nennspannung übereinstimmt. WARNUNG Vermeiden Sie die Installation an den nachstehenden Orten.

Orte, an denen Rauch oder brennbare Gase vorhanden sind. Außerdem Orte, an denen extrem hohe Temperaturen herrschen, wie beispielsweise in einem Gewächshaus. Orte, wo Hitze entwickelnde Gegenstände eingesetzt bzw. abgestellt werden. Achtung:

Das Außengerät darf nicht an einem Ort aufgestellt werden, wo es Salzwasserspritzern oder schwefelhaltiger Luft, z.B. in der Nähe von Heilquellen, ausgesetzt ist. (Zum Schutz des Klimageräts vor starker Korrosion) Verkabelung

Alle Verkabelungsarbeiten müssen den örtlichen elektrischen Vorschriften entsprechen. (Einzelheiten erfahren Sie von Ihrem Fachhändler oder einem qualizierten Elektriker.) Jedes Gerät muss entweder über eine Erdleitung oder über die Netzzuleitung fachgerech geerdet werden. Verkabelungsarbeiten sind von einem qualizierten Elektriker auszuführen. Betriebsvorbereitungen Schalten Sie die Hauptstromversorgung 5 Stunden vor der Inbetriebnahme ein. (Zum Aufwärmen) Lassen Sie die Hauptstromversorgung bei fortgesetztem Betrieb eingeschaltet.

HINWEIS Wenn die Klimaanlage voraussichtlich längere Zeit nicht gebraucht wird, ziehen Sie den Netzstecker aus der Steckdose oder schalten den Trennschalter aus oder das entsprechende Trennorgang ab, um die Klimaanlage von der Stromversorgung zu trennen. Betriebsbedingungen Verwenden Sie dieses Klimagerät im nachstehenden Temperaturbereich.AußengerätInnentemperatur-bereichAußentempera-turbereich3WAY (Typ MF3)Kühlen 14°C ~ 25°C (*FK)-10°C ~ 52°C (*TK)-10°C ~ 43°C (*TK)*1Heizen 16°C ~ 30°C (*TK) -20°C ~ 18°C (*FK)Kühlen & Heizen― -10°C 24°C (*TK)*TK: Trockenkugeltemperatur *FK: Feuchtkugeltemperatur*1: Die maximal erlaubte Temperatur dieses Klimaanlagensy-stems verringert sich bei Verwendung des vorhandenen R22-Rohrs auf 43°C.Benutzerinformation zur Sammlung und Entsorgung von Altgeräten und verbrauchten Batterien iese Symbole auf den Produkten, den Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden dürfen.Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten.Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.Für weitere Informationen zu Sammlung und Recycling alter Produkte und Batterien wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihr örtliches Entsorgungsunternehmen oder die Verkaufsstelle, bei der Sie die Gegenstände gekauft haben.Landesvorschriften gemäß kann eine nicht ordnungsgemäße Entsorgung solcher Abfälle durch Bußgelder geahndet werden.Für geschäftliche Nutzer in der Europäischen Union Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich für weitere Informationen bitte an Ihren Händler oder Lieferanten.[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union] Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die vorschriftsmäßige Entsorgungsmethode ist.

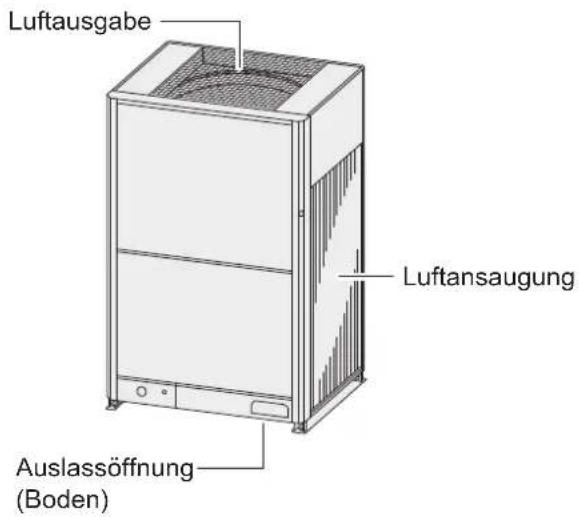

Hinweis zum Batteriesymbol (Beispiel mit chemischem Symbol):Dieses Symbol wird möglicherweise in Kombination mit einem chemischen Symbol verwendet. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde. Wichtige Informationen über das verwendete Kältemittel Dieses Produkt enthält uorierte Treibhausgase. Lassen Sie Gase nicht in die Atmosphäre ab.Kühlmitteltyp: R410A GWP (1) : 2088 (1) GWP = global warming potential (Treibhauspotenzial)Entsprechend der jeweiligen europäischen oder örtlichen Vorschriften können regelmäßige Kältemittel-Dichtigkeitsprüfungen vorgeschrieben sein. Weitere Informationen erhalten Sie von Ihrem Fachhändler. 00_301900_EU.indb 16 2018/4/25 11:29:3117 DEUTSCH Bezeichnung der Teile AUßENGERÄT

Betrieb Lesen Sie die mit der optionalen Fernbedienung gelieferte Bedienungsanleitung.

Anpassung der Richtung des Luftstroms Lesen Sie sich auf die dem Innengerät und der optionalen Fernbedienung gelieferte Bedienungsanleitung.

Wartung Lesen Sie die mit dem Innengerät gelieferte Bedienungsanleitung.

Fehlerbehebung Lesen Sie die mit dem Innengerät gelieferte Bedienungsanleitung.

Sonderausstattung Für alle Innengeräte Drahtlose Fernbedienung Modell-Nr. CZ-RTC4 Für alle Innengeräte Timer-Fernbedienung Modell-Nr. CZ-RTC5B Für alle Innengeräte Lesen Sie die mit der Fernbedienung gelieferte Bedienungsanleitung. Kabelfernbedienung Luftansaugung Auslassöffnung (Boden) Luftausgabe 00_301900_EU.indb 17 2018/4/25 11:29:3118

MARKIERUNGEN FÜR DIE
