Verantwoord gebruiken

De decoders 60972/60982 zijn bedoelt voor het ombouwen van Märklin/Trix H0-locomotieven.

! Niet geschikt voor motoren met een veldspoel. Locomotieven met deze motoren moeten met de daarvoor bestemde motor-ombouwsets 60941, 60943 of 60944 omgebouwd worden.

Leveringsomvang:

1 decoder
1 print met 21-polige stekker (alleen 60972)
1 NEM 8-polige stekker (alleen 60982)
1 halte plaat (alleen 60972)
1 schroef (alleen 60972)
1 zelfklevende pad (alleen 60982

Inbouwaanwijzin

Garantiebewijs

Voor het inbouwen heeft men daarnaast de volgende gereedschappen nodig: schroevendraaier, pincet en soldeerstation met een soldeertemperatuur van max. 30W/400° C en een dunne stift, elektronica soldeertin (∅ 0,5-1mm) desoldeerlitze of tinzuiger.

Veiligheidsvoorschriften

• Let op! Bevat functionele scherpe kanten.
• Bedrading- en montagewerkzaamheden alleen in spanningsloze toestand uitvoeren. Indien deze aanwijzing niet opgevolgd wordt, kan dit gevaarlijke lichaamsstromen en verwondingen tot gevolg hebben.
• De decoder alleen met de toegelaten spanning (zie technische gegevens) gebruiken.

Bij het werken met een soldeerbout bestaat het gevaar voor brandwonden.

Technische gegevens

• Continu belasting van de motoruitgang ≤ 1.1 amps
• Belasting van de lichtuitgangen ≤ 250 milliamps
• Belasting AUX 1 – Aux 4 elk ≤ 250 milliamps
• Belasting AUX + licht (gezamenlijk) ≤ 300 milliamps
• Belasting motor resp. AUX 5/6 ≤ 1.1 amps
  • Maximale totaal belasting (gezamenlijk) ≤ 1.6 amps
  • Maximale spanning ≤ 40 volts
• Kortsluit- en overbelastingbeveiliging op de uitgangen licht voor (LV), licht achter (LH), AUX1 – AUX2 en op de motoruitgangen.

Functions

De mLD Decoder is een decoder met zeer veel instel- en aanpassingsmogelijkheden. Extra SUSI-interface beschikbaar is (slechts 60972). De decoder kan worden geüpdatet. Voorwaarde hiervoor is een daarvoor bestemd besturingsapparaat ( Central Station CS2 60213/60214/60215 met de softwareversie 4.0 of hoger, CS3 60216/60226 en/of programmer 60791).

De instel- en digitale functies zijn alleen in digitaalbedrijf beschikbaar. Dezelfde mogelijkheden zijn echter niet binnen elk protocol beschikbaar.

Deze gebruiksaanwijzing beschrijft het inbouwen en de instelmogelijkheden van de decoder 60972 en 60982.

• Multiprotocol (fx(MM), mfx, DCC en AC/DC)
• Automatische systeem herkenning. Voor het bedienen dient het in het desbetreffende systeem toegewezen

adres gebruikt te worden.

• De optrek- en afremvertraging kunnen apart van elkaar ingesteld worden. Via de functiemapping kan elke gewenste functietoets toegewezen worden.
• Variabele motorregeling in digitaal- en ook in analoogbedrijf.
• Ondersteuning voor 6090, 60901, DC- en klokanker-motoren. Bij Sinus-motoren moet CV 52 op 1 en CV 56 op 0 ingesteld worden. (zie CV tabel) CV 51 op 24 danwel op 0 instellen. Daarnaast dient u Aux 3 en Aux 4 elk op stilstand (S) en rijden (F) te mappen met het Central Station of de programmer 60971.
• Functiemapping, zie hiervoor het helpbestand in het Central Station 60213/60214/60215/60216/60226 of de uitgebreide tabel voor functiemapping in het internet onder: www.maerklin.de/de/service/technische_informationen.html
• Geschikt voor updating met CS2 60213/60214/60215 (softwareversie 4.0 of hoger), CS3 60216/60226 of met programmer 60791.
• Programming on Main (PoM), deze programmeerwijze moet door het bedieningsapparaat ondersteund worden. Lees hiervoor de aanwijzingen in de gebruiksaanwijzing van uw bedieningsapparaat.
• Instelbare rangeerstand
• Afrem-/stopsectie herkenning in digitaalbedrijf.
• Automatisch inmeten van de locomotief met CV7 (mfx, DCC, MM).

Decoder inbouwen

Voor het inbouwen van de decoder dient men eerst de elektrische- en mechanische werking van de locomotief te controleren en zo nodig te herstellen.

Voertuig zonder stekker

Soldeer eerst de draden aan de stroomafnemer (sleepcontact), motor en verlichting los. Daarna verwijdert u de oude decoder of rijrichtingschakelaar. Plaats de nieuwe decoder en sluit de draden volgens het hiernaast staande schema aan.

Als de verlichting direct met de massa van het voertuig is verbonden, is het aan te bevelen deze van de massa te isoleren. Gebruik daarvoor de steekfitting E604180 en het gloeilampje E610080. Hiermee voorkomt u het flikkeren van de verlichting.

Is het voertuig voorzien van LED verlichting, dan dient er een voorschakelweerstand ingebouwd te worden. Deze weerstanden zijn er in verschillende waarden en vormen. Gebruik de juiste waarde voor u LED. Vraag dit eventueel uw dealer. Indien u het voertuig nadien van LED verlichting wilt voorzien, dan moet de kathode (-) van de LED met de lichtuitgang verbonden worden. Vergeet de voorschakelweerstand niet! De anode (+) wordt dan met de gemeenschappelijke retourdraad (blauw) verbonden.

De gemeenschappelijke retourdraad (blauw) mag niet met de massa van het voertuig verbonden worden.

De werkwijze voor de decoder 60692 en voor de stekkerprint uit de set 60942 is identiek. Let echter op de desbetreffende aanwijzingen voor de draadkleuren.

60982

Let op de draadkleuren van de decoder. Deze zijn volgens de NEM-norm. Een vergelijkingstabel t.o.v. het Märklin kleurenschema vindt u hiernaast.

grijs Motoruitgang 2

zwart stroomopname linker railstaaf

wit Verlichting voor

groen Aux 1 fysieke uitgang

blauw Gemeenschappelijke retour voor verlichting

geel Verlichting achter

rood stroomopname rechterzijde middenrail

oranje Motoruitgang 1

paars Aux 2 fysieke uitgang

blauw marking oranje IN1 (Programmer)

blauw markering geel IN2 (Programmer)

blauw markering zwart GND decoder massa

(Programmateur)

paars marking geel Aux 3 fysieke uitgang

paars Marquage blanc Aux 4 fysieke uitgang

Soldeer velden bovent

4 zwart 3 groen 2 geel 1 oranje

Soldeer velden hieronder

8 rood 7 blauw 6 wit 5 grijs

Voertuigen met 8 polige NEM stekker.

Soldeer volgens de bovenstaande tekening de draden op de desbetreffende soldeer velden. Steek de decoder in de stekker, let op de juiste positie.

Informatie over de verlichting te zien decoder 60972.

Vergelijkingstabel voor de draadkleuren

Omschrijving	Draadkleur
	NEM Märklin
Motoruitgang 2 grijs blauw
2-rail stroomopname linker railstaaf3-rail stroomopname rechter railstaaf	zwart bruin
Verlichting voor wit grijs
Fonction 1	groen m	marron/rouge
Gemeenschappelijke retour voor verlichting	blauw	oranje
Verlichting achter	geel	geel
2-rail stroomopname rechter railstaaf3-rail stroomopname middenrail	rood	rood
Motoruitgang 1	oranje	groen
Aux 2 (fysieke uitgang)	paars	bruin / groen
IN1* (Programmer)	blauw / marking oranje
IN2 * (Programmer)	blauw / marking geel
GND* decoder massa (Programmer)	blauw / marking zwart
Aux 3 (fysieke uitgang)	paars / marking geel
Aux 4 (fysieke uitgang)	paars / marking wit

worden op dit moment alleen voor de Programmer gebruikt

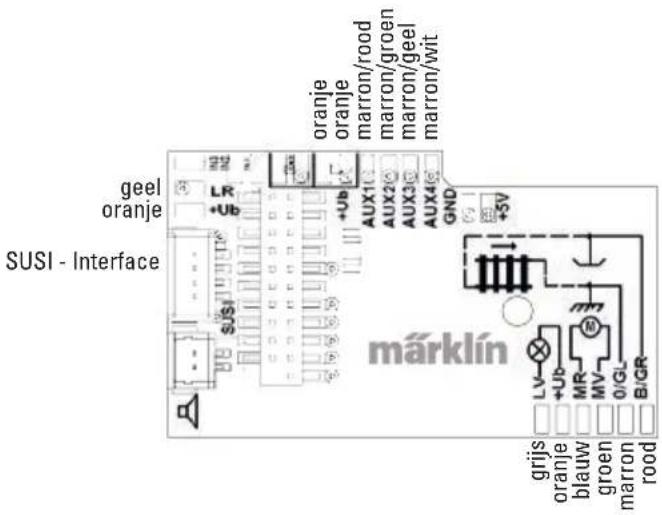

60972

Bevestigingsplaat vastschroeven, draden volgens schema op de motor, sleper en eventuele functies aansluiten.

Draadkleuren overeenkomstig de Märklin-standaard.

Vergelijkingstabel naar NEM.

SUSI - Interface geel orangeje LRS +Ub +Ub AUX1 AUX2 AUX3 AUX4 GND +5V märklin grijs oranje blauw groen marron rood LVL +UD MR MV 0/GL B/GR

Als de verlichting met de retouraansluiting verbonden is met de voertuigmassa, kan de verlichting gaan fl ikkeren. Als u dit wilt voorkomen, moet de verlichting geïsoleerd worden. Aanbevolen wordt de gloeilamp te vervangen door de steekfi tting E604180 en de gloeilamp E610080. De retourdraad wordt dan op de oranje draad aangesloten.

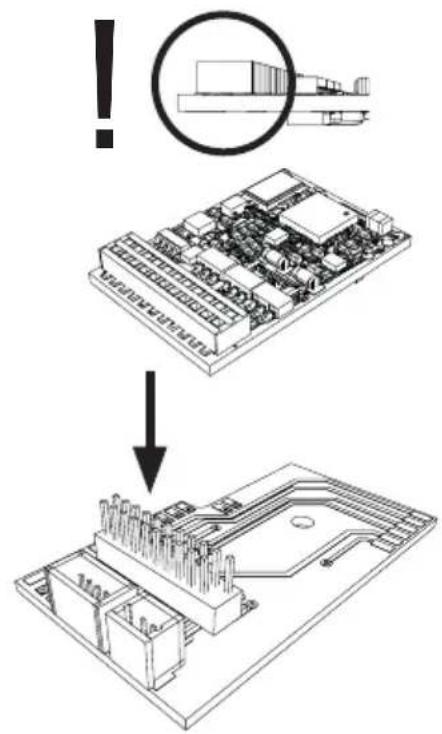

De decoder op de stekker steken, let op de juiste inbouw. Model zonder de kap op het programmeerspoor plaatsen voor het testen. Als de decoder goed functioneert kan de kap weer op de loc geplaatst worden.

Multiprotocolbedrijf

Analoogbedrijf

De decoder kan ook op analoge modelbanen of spoortrajecten gebruikt worden. De decoder herkent de analoge wissel- of gelijkspanning (AC/DC) automatisch en past zich aan de analoge railspanning aan. Alle functies die onder mfx of DCC voor het analoge bedrijf zijn ingesteld, worden geactiveerd (zie digitaalbedrijf).

Digitaalbedrijf

De mLDis een multiprotocoldecoder. De decoder kan onder de volgende digitale protocollen ingezet worden: mfx, DCC, fx (MM).

Het digitaalprotocol met de meeste mogelijkheden is het primaire digitaalprotocol. De volgorde van de digitaalprotocollen is afnemend in mogelijkheden:

Prioriteit 1: mfx

Prioriteit 2: DCC

Prioriteit 3: fx (MM)

Opmerking: de digitale protocollen kunnen elkaar beïnvloeden. Voor een storingsvrij bedrijf is het aan te bevelen de niet gebruikte protocollen met CV 50 te deactiveren. Deactiveer eveneens, voor zover uw centrale dit ondersteunt, ook de daar niet gebruikte digitale protocollen.

Worden twee of meer digitaal protocollen op de rails herkend, dan neemt de decoder automatisch het protocol met de hoogste prioriteit, bijv. mfx/DCC, dan wordt door de decoder het mfx-digitalprotocol gebruikt (zie bovenstaand overzicht).

Opmerking: let er op dat niet alle functies in alle digitaal-protocollen mogelijk zijn. Onder mfx of DCC kunnen enkele instellingen, welke in analoogbedrijf werkzaam moeten zijn, ingesteld worden.

Afrem-/stopsectie fx (MM), mfx, DCC

De afremmodules zetten in principe een gelijkspanning op de rails. Herkent de decoder een dergelijke gelijkspanning op de rails, dan remt de loc met de ingestelde vertraging af. Herkent de decoder wederom een digitaalprotocol, dan trekt de loc weer op tot de ingestelde snelheid.

Als het automatisch herkennen van de afremsectie gebruikt dient te worden, is het aan te bevelen het DC-bedrijf uit te schakelen (zie CV beschrijving).

Voor het automatisch afremmen is het aanbevolen in DCC bedrijf de waarde in CV 27 op 16 of 32 (zie pag. 36) in te stellen.

Automatisch inmeten voor alle protocollen

• Voor het inmeten dient eerst het motortype gekozen te worden (zie CV 52).
• Het automatisch inmeten van de locomotief dient op een daarvoor geschikt ovaal zonder hindernissen (seinen, stijgingen e.d.) te geschieden. Aanbevolen is een ovaal met een radius groter dan 430 mm. De locomotief trekt namelijk op tot de maximumsnelheid en kan dan, bij een te kleine radius, uit de bocht vliegen. Voor het automatisch inmeten van de loc gaat u in de locconfiguratie van het Central Station -> CV -> info. In het veld Firmware versie overschrijft u het eerst cijfer met 77. In de protocollen MM/DCC voert u via de configuratiemodus direct CV7 in. Overschrijf de daar getoonde waarden met 77 en

sla dat op in de loc. Stel met de rijregelaar een snelheid in. Nu trekt de loc langzaam op tot de maximumsnelheid en stopt na korte tijd. Daarna maakt de loc meerdere optrekproeven. Blijft de loc langere tijd stilstaan, dan is het inmeten beëindigt.

Tijdens het gehele verloop mag niet worden ingegrepen.

Met de toets "STOP", het draaien aan de rijregelaar of het wisselen van de rijrichting kan het inmeten afgebroken worden. Na een onderbreking moet de gehele afloop weer herhaald worden. Stelt het inmeten niet tot tevredenheid, dan kan het inmeten met een ander motortype herhaald worden. Het is mogelijk dit meerdere keren te herhalen.

Heeft de inmeetrit niet tot het gewenste resultaat geleidt, dan kunnen in de motorparameter handmatig de verschillende parameters gewijzigd worden. (MM/DCC zie CV-tabel, mfx in de locconfiguratie van het Central Station -> CV -> motor).

Door de volgende lichtsignalen wordt het begin en het einde van de inmeetrit weergegeven.

Geactiveerd(Waarde 77 invoeren)
Start van de meetrit(rijstap >1)
Einde van de meetrit
Afgebroken of storing

Uitvoerige informatie hierover in het Internet: www.maerklin.de/de/service/technische_informationen.html

Mfx-protocol

Adressering

• Een adres is niet nodig, elke decoder heeft een éénmalig en éénduidig kenmerk (UID).
• De decoder meldt zich vanzelf aan bij het Central Station of Mobile Station met zijn UID.

Programmering

• De eigenschappen kunnen m.b.v. het grafische scherm op het Central Station resp. deels ook met het Mobile Station geprogrammeerd worden.
• Alle configuratie variabelen (CV) kunnen vaker gelezen en geprogrammeerd worden.
• De programmering kan zowel op het hoofdspoor als op het programmeerspoor gebeuren.
• De default-instellingen (fabrieksinstelling) kunnen weer hersteld worden.
• Functiemapping: functies kunnen met behulp van het Central Station 60212 (met beperking) en met het Central Station 60213/60214/60215/60216/60226 aan elke gewenste functietoets worden toegewezen (zie het helpbestand in het Central Station.

fx-protocol (MM)

Adressering

• 4 adressen (één hoofdadres en drie volgadressen).
• Adresbereik:

1-225 afhankelijk van het besturingsapparaat/centrale

- Hoofdadres is handmatig programmeerbaar

• De volgadressen zijn in- uitschakel- en instelbaar en zijn handmatig of automatisch programmeerbaar.
• Via deze vier adressen zijn alle zestien functies te schakelen.

Programmeren

• De eigenschappen van de decoder kunnen via de programmering van de configuratie variabelen (CV) vaker geprogrammeerd worden. Het lezen van de CV is niet mogelijk.
• Het CV-nummer en de CV-waarde worden direct ingevoerd.
• Programmering van de CV alleen op het programmeerspoor.
• De default-instellingen (fabrieksinstelling) kunnen weer hersteld worden.
  • 14 resp. 27 rijstappen instelbaar.
• De eerste vier functies en het licht zijn via het hoofdadres altijd te schakelen, verdere functies zijn afhankelijk van het vervolgadres beschikbaar.
• Alle instellingen uit de functiemapping van de mfx- of DCC programmering worden overgenomen voor fx (MM).
• Automatische herkenning overeenkomstig de actieve extra- of volgadressen. Herkend wordt, of de functie continu in- resp. uitgeschakeld of via een volgadres schakelbaar is. Deze functiemapping kan alleen via het mfx- of DCC-protocol vastgelegd worden.
• Voor verdere informatie, zie de CV-tabel fx-protocol.

DCC-protocol

Adressering

• Kort adres – lang adres – tractie adres
• Adresbereik:

1 – 127 kort adres, tractie adres

1 – 10239 lang adres

• Elk adres is handmatig programmeerbaar
• Kort of lang adres wordt via de CV gekozen.
• Een toegepast tractieadres deactiveert het standaardadres.

Programmering

• De eigenschappen van de decoder kunnen via de configuratie variabelen (CV) vaker gewijzigd worden.
• De CV-nummers en de CV-waarden worden direct ingevoerd.
• De CV's kunnen vaker gelezen en geprogrammeerd worden (programmering op het programmeerspoor).
• De CV's kunnen naar wens geprogrammeerd worden (programmering op het hoofdspoor PoM). PoM is alleen bij de in de CV-tabel aangegeven CV's mogelijk. De programmering op het hoofdspoor (PoM) moet door uw centrale ondersteund worden (zie de gebruiksaanwijzing van uw apparaat).
• De default-instellingen (fabrieksinstelling) kunnen weer hersteld worden.
  • 14/28 resp. 126 rijstappen instelbaar.

• Voor het automatisch afremmen is het aanbevolen in DCC bedrijf de waarde in CV 27 op 16 of 32 (zie pag. 36) in te stellen.

• Alle functies kunnen overeenkomstig de functiemapping geschakeld worden (zie CV-beschrijving).

• Voor verdere informatie, zie de CV-tabel DCC-protocol. Het is aan te bevelen om het programmeren alleen op het programmeerspoor uit te voeren.

Fysieke functies

Elke fysieke functie moet extern op de print aangesloten worden. Men spreekt daarom van fysieke functies. Aan elke fysieke uitgang (AUX/licht) kan in het digitale bedrijf een eigen modus/effect toegewezen worden. Er kan voor elke uitgang slechts één modus/effect ingesteld worden. Een uitvoerige tabel hiervoor vindt u op het internet onder: www.maerklin.de/de/service/technische_informationen.html

Logische functies

Aangezien deze functies uitsluitend via de software uitgevoerd worden, is hier geen fysieke uitgang voor nodig. Daarom spreekt men hier dan ook van een logische functie.

Optrek- en afremvertraging

• De optrek- en afremvertraging kan gescheiden van elkaar ingesteld worden.
• De logische functie uitschakeling (ABV = optrek-en afremvertraging) kan d.m.v. functiemapping aan elke gewenste functietoets worden toegewezen.

Rangeerstand

De rangeerstand zorgt voor het reduceren van de actuele snelheid. Dit maakt het zeer precies regelen van de loco-

motief mogelijk. De rangeerstand kan bij mfx of DCC d.m.v. functiemapping aan elke gewenste functietoets worden toegewezen. Het opzetten van de rangeerstand (zie CV tabel op pagina 38) CV 145 of MFX in het menu Centraal Station).

Schakelbare functies			60651 / 60652	360653 / 60657Trix 66950 / 66955	f0 f8 f0 f860212 / 6021360214 / 60215	60216 / 60226
Frontverlichting function/off Functie f0 Functie	f0 Functie f0		[2420]
Aux 1 f1 Functie 1 Functie * Functie f1 Functie	f1 Functie f1
Aux 2 f2 Functie 2 Functie *	Functie f2 Functie f2 Functie		f2
Rangeerstand	f3	Functie 3	Functie *	Functie f3	Functie f3	Functie f3
ABV uit	f4 Functie 4 Functie * Functie f4 Functie f4 Functie
Aux 3	—	—	Functie *	Functie f5 Functie f5 Functie		f5
Aux 4	—	—	Functie *	Functie f6	Functie f6	Functie f6

* Functiesymbolen kunnen afwijkend

Decoder functies en CV instellingen

Verderop vindt u de functies en de CV's in tabelvorm weergegeven. Via deze CV's heeft u de mogelijkheid om een verscheidenheid aan instellingen en de toewijzing van functietoetsen te wijzigen.

U vindt de CV's en het gebruik daarvan voor de protocollen fx (MM) en DCC in de afzonderlijke tabellen.

In het protocol mfx kunnen deze op comfortabele wijze via het CS2 (vanaf softwareversie 4.0) / CS3 ingesteld worden. Indien nodig moet u of uw handelaar een update van uw Central Station 60213/60214/60215 uitvoeren.

CV-tabel fx (MM)

CV Omschrijving Waarde Default Opmerking
1 Adres 1 (hoofdadres) 1-255 (1 - 80)* 78				Adres is altijd actief en is niet afhankelijk van CV 49.
2 Minimumsnelheid (Vmin) 1-255 (1 - 80)* 4				CV-waarde vermenigvuldigd met 0,25 geeft de tijd van stilstand tot de maximumsnelheid.
3 Optrekvertraging (AV) 1-255 (1 - 80)* 12				CV value multiplied by 0.25 gives the time from complete stop to maximum speed.
4 Afremvertraging (BV) 1-255 (1 - 80)* 12				CV-waarde vermenigvuldigd met 0,25 geeft de tijd van het afremmen
5 Maximumsnelheid (Vmax)		1-255 (1 - 63)* {x4}*	180	Snelheid bij de hoogste rijstap. Waarde moet groter zijn dan Vmin, CV 2.
7 Inmeetrit 77				Waarde 77 invoeren. Waarde 77 wordt niet blijvend opgeslagen.
8	Decoder resetten (default- of fabrieksinstelling)	8 Waarde wordt niet geschreven.
17 Adres 3 (2 de vervolgadres)		1-255 (1 - 80)*	254	Adres kan de/activeert worden in afhanke- lijkheid van CV 49.
18 Adres 4 (3 de vervolgadres)		1-255 (1 - 80)*	253	Adres kan de/activeert worden in afhanke- lijkheid van CV 49.

= de ingevoerde waarden worden met X (factor) vermenigvuldigd.

CV-tabel fx (MM)

CV Omschrijving Waarde Default Opmerking
27	Afremmodus:Bit 0 - 3 : altijd 0Bit 4 : Polariteit tegen de rijrichting inBit 5 : DC, Polariteit overeenkomstig de rijrichtingBit 6 - 7: altijd afremmen (fx/mfx)	0 - 48016320	48	Rijrichting afhankelijk afremmen:- 16 normaal DCC gedrag- 32 omgekeerd DCC gedragAfremmen onafhankelijk van de rijrichting:- 48 : fx/mfx - gedrag
29	Configuratie:Bit 0 : Rijrichtinggedrag van de loc omkeren0 = Richting normaal,1 = Richting omkerenBit 1 : aantal rijstappen,tussenstappen 14 of 270 = 14 Rijstappen,1 = 27 Rijstappen / tussenstappenBit 2 : Analoogbedrijf uit-/inschakelen.0 = Analoog uit, 1 = Analoog aan	0 - 76		Het rijrichtinggedrag heeft betrekking op de rijrichting en het licht.Het aantal rijstappen en de tussenstappen zijn afhankelijk van de rijregelaar.Alleen in digitaal bedrijf of ook in conventioneel bedrijf. Tijdens het bedrijf is een vliegende wissel mogelijk.
49	Uitgebreide configuratie:Bit 0 : aantal adressen, LSBBit 1 : aantal adressen, MSBBit 2 : automatische vervolgadressering (in 0 / 1=uit)	0 - 75		0 = een | 1 = twee | 0 = drie | 1 = vier0 Adr. | 0 Adr. | 1 Adr. | 1 Adr.0 = auto. vervolg / 1 = auto. vervolg uit
50	Alternatieve formaten:Bit 0 : Analoog AC uit = 0 / Analoog AC aan = 1Bit 1 : Analoog DC uit = 0 / Analoog DC aan = 1Bit 2 : DCC uit = 0 / DCC aan = 1Bit 3 : mfx uit = 0 / mfx aan = 1	0 - 150 / 10 / 20 / 40 / 8	15	Opmerking:fx (MM) kan zich zelf niet deactiveren.

* () = 6021 Control Unit ^* = de ingevoerde waarden worden met X (factor) vermenigvuldigd.

CV-tabel fx (MM)

CV Omschrijving Waarde Default Opmerking
51	Bit 0: motor geïnviteerd 1=aan, 0 uitBit 1: licht geïnviteerd 1=aan, 0 uitBit 2: rail geïnviteerd 1=aan, 0 uitBit 3: Aux 3 (1= logisch, 0= versterkte uitgangBit 4: Aux 4 (1= logisch, 0= versterkte uitgang	0/10/20/40/80/16	0	De waarden van de benodigde instellingen moet bij elkaar opgeteld worden.
52	Motortype ...Aux – functie-uitgang 5 en 6... Motor - Softdrive Sinus... Motor - ongeregeld... Motor – hoogvermogen-aandrijving C90... Motor - klokanker... Motor - gelijkstroom DC zacht... Motor - gelijkstroom DC hard... Motor - gelijkstroom DC Spoor 1	0 - 701234567	5	Kies een motortype voor verdere instelling van de motorregeling.ofkies extra functie-uitgangen bij een H0-Decoder. Werkwijze van de motoruitgang als extra Aux uitgangen, zie tabel L
53 Motorregeling – regelreferentie		1-255(0-63)*{x4}*	10 Absolute Vmax voor motorkromme
54 Motorregeling – regelparameter K		1 - 255 (0 - 63)*{x4}*	20 Regelaandeel K
55 Motorregeling – regelparameter I		1 - 255 (0 - 63)*{x4}*	15 Regelaandeel I
56 Motorregeling - regelinvloed		1 - 255 (0 - 63)*{x4}*	63	0 = ongeregelde PWM voor Sinus (zie ook CV 52 motortype)

* () = 6021 Control Unit }* = de ingevoerde waarden worden met X (factor) vermenigvuldigd.
^1 Een uitvoerige tabel hiervoor vindt u op het internet onder: www.maerklin.de/de/service/technische_informationen.html

CV-tabel fx (MM)

CV Omschrijving Waarde Default Opmerking
73	Verschillende toestanden opslaan:Bit 0 : functie toestanden opslaanBit 1 : snelheid opslaanBit 2 : na een reset met/zonder ABV wegrijden	0 - 70 / 10 / 20 / 4	7	0 = niet opslaan / 1 = opslaan0 = niet opslaan / 2 = opslaan0 = zonder ABV / 4 = met ABV
74	Verschillende toestanden opslaan:Bit 0 : rijrichting opslaan	0 - 1 1 0 = niet opslaan / 1		= opslaan
75 Adres 2 (1ste vervolgadres)		1 - 255(1 - 80)*	79	Adres kan de/activeert worden,Afhankelijk van CV 49.
76 Analoog DC startspanning		0-255 (1 - 63)*{x4}*	12	Opmerking voor het CS1: (140)Het CS1 geeft de waarde geïnverteerd weer.
77 Analoog DC maximumsnelheid		0-255 (1 - 63)*{x4}*	43
78 Analoog AC startspanning		0-255 (1 - 63)*{x4}*	15	Opmerking voor het CS1: (140)Het CS1 geeft de waarde geïnverteerd weer.
79 Analoog AC maximumsnelheid		0-255 (1 - 63)*{x4}*	49

* () = 6021 Control Unit }* = de ingevoerde waarden worden met X (factor) vermenigvuldigd.

CV-tabel DCC

CV Omschrijving Waarde			Default	Opmerking
1 Hoofdadres 1 - 127 3 Kort adres 1 – 127 als CV29 / Bit 5 = 0
2^PoM	Minimumsnelheid (Vmin) 0 - 255 4			Waarde moet kleiner zijn dan Vmax, CV 5. (zie CV 67)
3^PoM	Optrekvertraging (AV) 0 - 255 12			CV-waarde vermenigvuldigd met 0,9 geeft de tijd van stilstand tot de maximumsnelheid.
4^PoM	Afremvertraging (BV) 0 - 255 12			CV-waarde vermenigvuldigd met 0,9 geeft de tijd van maximumsnelheid tot stilstand.
5^PoM	Maximumsnelheid (Vmax) 0 - 255 180			Snelheid bij de hoogste rijstap. Waarde moet groter zijn dan Vmin, CV 2 (zie ook CV 94).
7	InmeetritVersienummer van fabrikant (Softwareversie)			Waarde 77 invoeren. Waarde 77 wordt niet blijvend opgeslagen.
8	Fabrikantkenmerk / IDDecoder resetten (default- of fabrieksinstelling)	–8	131–	Alleen lezenWaarde kan niet gelezen worden.
13^PoM	Functies F1 - F8 bij alternatief railsignaal 0 - 255 1			alternatief railsignaal = MM, analoog 0 = funct. # uit, 1 = funct. # aanBit 7 - 0 [ F8 F7 F6 F5 F4 F3 F2 F1 ]
14^PoM	Functies FL, F9 – F15 bij alternatief railsignaal 0 - 255 1			alternatief railsignaal = MM, analoog 0 = funct. # uit, 1 = funct. # aanBit 7 - 0 [ F15 F14 F13 F12 F11 F10 F9 FL ]
17 Uitgebreid adres, hoge byte		192 - 231	192	Lang adres 1 - 10239 (128)als CV29 / bit 5 = 1
18 Uitgebreid adres, lage byte		0 - 255 128

PoM dient door het besturingsapparaat ondersteund te worden.

CV-tabel DCC

CV Omschrijving Waarde			Default	Opmerking
19 Tractieadres 0 - 255 0				1 - 127 = Tractieadres 0 = geen tractie +128, bit 7 = richting ompolen bij tractie
21^PoM	Functies F1 - F8 bij tractie 0 - 255 0			0 = funct. # alleen voor locadres1 = funct. # ook voor tractieadresBit 7-0 = [ F8 F7 F6 F5 F4 F3 F2 F1 ]
22^PoM	Functies FL, F9 - F15 bij tractie 0 - 255 0			0 = funct. # alleen voor locadres1 = funct. # ook voor tractieadresBit 7-0 = [ F15 F14 F13 F12 F11 F10 F9 FL ]
27^PoM	Afremmodus:Bit 0 - 3: altijd 0,Bit 4 : DC polariteit tegen de rijrichting inBit 5 : DC polariteit met de rijrichting meeBit 6 - 7: altijd 0	0 - 4800 / 160 / 320	48	Remmen rijrichtingafhankelijk:- 16: normaal DC gedrag- 32: omgekeerd DC gedragRemmen rijrichtingonafhankelijk:- 48 : gedrag fx/mfx
29^PoM	Configuratie:Bit 0: Rijrichting van de loc omkeren0 = richting normaal1 = richting omgekeerdBit 1: rijstappen 14 of 28/128 kiezen0 = 14 rijstappen1 = 28/128 rijstappenBit 2: analoogbedrijf uit-/inschakelen0 = analoog uit1 = analoog aanBit 5: kort/ lang adres kiezen0 = kort adres1 = lang adres	0 - 39010204032	6	Het rijrichtinggedrag heeft betrekking op de rijrichting en het licht.Het aantal rijstappen en het licht bit zijn afhankelijk van de rijregelaar.Als locadres dan wel het korte hoofda-dres of het lange uitgebreide adres.

PoM dient door het besturingsapparaat ondersteund te worden.

CV-tabel DCC

CV Omschrijving Waarde			Default	Opmerking
31^PoM	Index hoge byte 16 16			Is nodig voor verdere instellingen bijv. CV 300 - 328
32^PoM	Index lage byte 0 0
50^PoM	Alternatief formaat:Bit 0: analoog AC uit = 0 / analoog AC aan = 1Bit 1: Analoog DC uit = 0 / analoog DC aan = 1Bit 2: fx (MM) uit = 0 / fx (MM) aan = 1Bit 3: mfx uit = 0 / mfx aan = 1	0 - 150 / 10 / 20 / 40 / 8	15	Opmerking:DCC kan zichzelf niet deactiveren.
51^PoM	Bit 0: motor geïnviteerd 1=aan, 0 uitBit 1: licht geïnviteerd 1=aan, 0 uitBit 2: rail geïnviteerd 1=aan, 0 uitBit 3: Aux 3 (1= logisch, 0= versterkte uitgangBit 4: Aux 4 (1= logisch, 0= versterkte uitgang	0 / 10 / 20 / 40 / 80 / 16	0	De waarden van de benodigde instel-lingen moet bij elkaar opgeteld worden.
52^PoM	Motortype ... (bit 0-4)... Aux – functie-uitgang 5 en 6... Motor - Softdrive Sinus... Motor - ongeregeld... Motor - hoogvermogen-aandrijving C90... Motor - klokanker... Motor - gelijkstroom DC zacht... Motor - gelijkstroom DC hard... Motor - gelijkstroom DC Spoor 1	0 - 701234567	5	Kies een motortype voor verdere instel-ling van de motorregeling.ofkies extra functie-uitgangen bij een H0-Decoder. Werkwijze van de motoruitgangals extra Aux uitgangen, zie extra tabel
53^PoM	Motorregeling - regelreferentie 0 - 255 40 Absolute Vmax	voor motorkromme.
54^PoM	Motorregeling - regelparameter K 0 - 255 80 Regelaandeel K
55^PoM	Motorregeling - regelparameter I 0 - 255 60 Regelaandeel I
56^PoM	Motorregeling - regelinvloed 0 - 255 255			0 = ongeregelde PWM voor Sinus (zie ook CV 52 motortype)

PoM dient door het besturingsapparaat ondersteund te worden.

CV-tabel DCC

CV Omschrijving Waarde			Default	Opmerking
66^PoM	Vooruit trimmen 0 - 255 128			De CV-waarde gedeeld door 128 geeft de factor waarmee de rijstap bij het vooruitrijden vermenigvuldigd wordt.
67^PoM-94^PoM	Snelheidstabel rijstap 1 (Vmin)totSnelheidstabel rijstap 28 (Vmax)	0 - 255
95^PoM	Achteruit trimmen 0 - 255 128			De CV-waarde gedeeld door 128 geeft de factor waarmee de rijstap bij het achteruitrijden vermenigvuldigd wordt.
145^PoM	Rangeerstand 0 - 128 128 128 = 50% rijstap 64 = 25% rijstap
173^PoM	Verschillende toestanden opslaan:Bit 0 : functie toestanden opslaanBit 1 : snelheid opslaanBit 2 : na een reset met/zonder ABV wegrijdenBit 3 - 7 : altijd 0	0 / 10 / 20 / 4	7	0 = niet opslaan, waarde = opslaan, de verschillende waarden moeten opgeteld worden.
174^PoM	Verschillende toestanden opslaan:Bit 0 : rijrichting opslaanBit 1 - 7 : altijd 0	0 / 1 1		0 = niet opslaan1 = opslaan
176^PoM	Vmin analoog DC 0 - 255 50 moet kleiner zijn dan CV 177
177^PoM	Vmax analoog DC 0 - 255 170 moet groter zijn dan CV 176
178^PoM	Vmin analoog AC 0 - 255 60 moet kleiner zijn dan CV 179
179^PoM	Vmax analoog AC 0 - 255 190 moet groter zijn dan CV 178

PoM dient door het besturingsapparaat ondersteund te worden.

* Een uitvoerige tabel hiervoor vindt u op het internet onder: www.maerklin.de/de/service/technische_informationen.html

Storingen verhelpen

Bij het bedrijf met verschillende protocollen kan er onderlinge verstoring ontstaan. Het is aan te bevelen, het aantal protocollen te reduceren. De niet benodigde protocollen in de locdecoder en eventueel ook in de centrale deactiveren.

Loc schokt en hapert – CV instellingen van de motorvarianten controleren en eventueel deze wijzigen of terugzetten op de fabrieksinstelling.

Loc rijdt analoog niet – de automatische analoog herkenning is gedeactiveerd en dient weer geactiveerd te worden (zie de CV-tabel).

Loc (decoder) reageert niet – bedrading en solderingen controleren en eventueel herstellen. Contacten van de stekkerverbinding en de inbouwrichting van de decoder controleren.

mfx/DCC bedrijf: de op de modelbaan staande locomotieven rijden direct na de mfx aanmelding weg. Bij deze locomotieven de automatische analoog herkenning deactiveren.

Loc rijdt niet – de functie deuren openen/deuren sluiten is nog actief. De functie deuren sluiten beëindigen, na het beëindigen van het geluid rijdt de loc weg met de ingestelde optrekvertraging.

Afdanken

Aanwijzing voor de bescherming van het milieu: Producten die voorzien zijn van een merkteken met een doorgekruiste afvalcontainer, mogen aan het eind van hun levensduur niet met het normale huisafval afgevoerd worden. Deze moeten op een inzamelpunt voor het recyclen van elektrische- en elektronische

apparaten ingeleverd worden. Het symbool op het product, de verpakking of de gebruiksaanwijzing wijst daarop. De grondstoffen zijn vanwege hun kwaliteiten opnieuw te gebruiken. Help ons bij de bescherming van het milieu en het ontzien van ressources en geef dit apparaat gratis af bij de betreffende inleverpunten/dealers. Vragen hieromtrent worden beantwoordt de voor afval verantwoordelijke organisatie of uw speciaalzaak. www.maerklin.com/en/imprint.html

Garantie

Vrijwaring en garantie overeenkomstig het bijgevoegde garantiebewijs.

Neem voor reparaties contact op met uw Märklin dealer of stuur het op aan het Märklin service centrum.
