Producttype	Compact lasapparaat 4 in 1
Merk	Parkside
Model	PSGS 120 A1
Netvoeding	230 V~, 50 Hz
Opgenomen vermogen	4,1 kW
Gewicht	7,8 kg
Aanbevolen zekering	16 A
Beschermingsklasse	IP21S
Lasmodes	MIG/MAG (gevulde draad), MMA, TIG
Lasstroom (MIG/MAG)	46 – 120 A
Lasstroom (MMA/TIG)	27 – 70 A
Inschakelduur (MIG/MAG)	15% bij 120 A / 60% bij 60 A
Inschakelduur (MMA/TIG)	15% bij 70 A / 60% bij 35 A
Nullastspanning	60 V
Diameter lasdraad	0,6 – 0,8 mm
Max. gewicht draadspoel	1000 g
Leveringsomvang	MIG-lasbrand, lasmasker, argon gaspatroon 0,95 L, drukregelaar, gevulde draad 450 g, slakhamer, staalborstel, mondstukken 0,6/0,8 mm, massakabel
Thermische overbelastingsbeveiliging	Ja, met gele indicator en automatische herinschakeling
Garantie	3 jaar
Onderhoud en reiniging	Regelmatig reinigen met perslucht, een doek of borstel. Laat reparaties uitvoeren door een gekwalificeerde elektricien.

Veelgestelde vragen - PSGS 120 A1 PARKSIDE

Welke lasmethoden kan de Parkside PSGS 120 A1 uitvoeren?

De PSGS 120 A1 is een 4-in-1 lasapparaat dat MIG/MAG (gevulde draad met of zonder gas), MMA (booglassen met beklede elektroden) en TIG (wolfraam inert gaslassen) ondersteunt.

Welk gas is nodig voor MIG/MAG-lassen?

Voor MIG/MAG-lassen met gevulde draad onder inert gas kunt u de meegeleverde argonpatroon van 0,95 L of een externe bron (bijv. fles van 20 L) met een geschikte drukregelaar (niet meegeleverd) gebruiken. Het aanbevolen gasdebiet is ongeveer 8 L/min voor een draad van 0,8 mm.

Hoe stel ik de lasstroom en draadaanvoer in?

Gebruik de draaiknop 4 voor de lasstroom en knop 3 voor de draadaanvoer. Begin met een middenpositie en pas aan op basis van de boog. Een gelijkmatige boog met een zacht geluid duidt op een optimale instelling.

Wat is de maximale plaatdikte die ik kan lassen?

Voor MIG/MAG-lassen kan het apparaat platen tot ongeveer 3-4 mm dikte in één lasgang lassen. Voor dikkere platen wordt aanbevolen de randen voor te bereiden (afschuinen) en meerdere lasgangen te maken.

Hoe installeer ik de lasdraad in de brander?

Volg de stappen in de handleiding: open de afdekking van de draadaanvoer, plaats de spoel, voer de draad door de draadgeleider, het aandrijfrol en de behuizing, en bedien vervolgens de trekker van de brander om de draad te laten uitkomen tot deze 1-2 cm uit het mondstuk steekt.

Wat te doen bij thermische overbelasting?

Als het indicatielampje voor overbelastingsbeveiliging gaat branden, laat het apparaat dan afkoelen gedurende ongeveer 15 minuten. De beveiliging schakelt automatisch weer in na afkoeling.

Kan het apparaat buiten worden gebruikt?

Ja, voor lassen met zelfbeschermende gevulde draad (zonder gas) is het apparaat ongevoelig voor wind. Het mag echter niet worden blootgesteld aan regen of vocht (IP21S). Gebruik het op een droge, goed geventileerde plaats.

Hoe onderhoud ik het lasapparaat?

Reinig regelmatig het apparaat met perslucht, een doek of borstel. Controleer de staat van kabels en aansluitingen. Laat reparaties uitvoeren door een gekwalificeerde elektricien.

Welke draaddiameters zijn compatibel?

Het apparaat accepteert lasdraden met diameters 0,6 mm en 0,8 mm. Het lasmondstuk en de aandrijfrol moeten overeenkomen met de gebruikte diameter.

Waar vind ik reserveonderdelen en after-sales service?

Neem voor vragen of reserveonderdelen contact op met de klantenservice via de gegevens in de handleiding: e-mail [e-mail] of telefoon 0033 (0) 387 84 72 34. Bewaar het aankoopbewijs en het IAN-nummer (332971_1907) als aankoopbewijs.

GEBRUIKSAANWIJZING PSGS 120 A1 PARKSIDE

Bedienings- en veiligheidsinstructies

Vertaling van de originele bedieningshandleiding

CZ

KOMPAKTNI SVÁREČKA 4 V 1

Herziening van de hoofdstukken:

• Hoofdstuk "Gevulde draadlassen" onder het punt "Gevulde draadplaatsen"

De tootsdient bij de montage en demontage met de wijzers van de klok mee te worden gedraaid en Niet, zoals in de gebruikershandleiding is beschreiben, segende wijzers van de klok in.

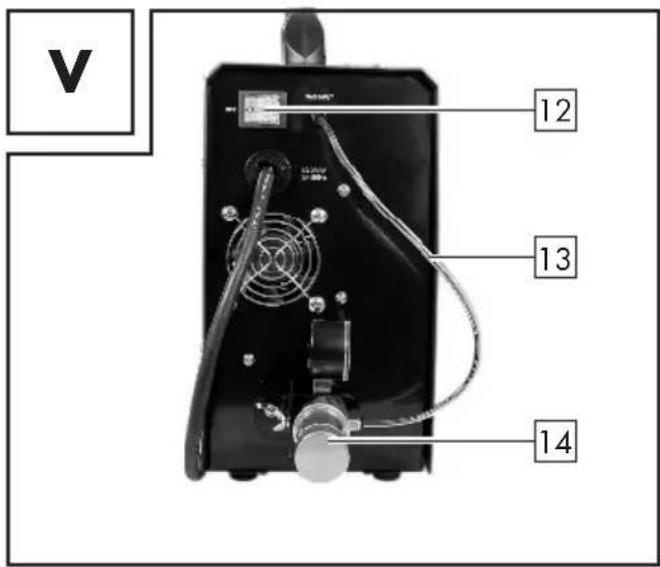

• Hoofdstuk "Gevulde draadlassen" onder het punt "Gasfles monteren" en onder het punt "Aanpassing van het apparaat voor gevulde draadlassen met beschermgas"

Voordat u de gas met de drukregelaar 14 verbindt, moet u ervoor zorgen dat de regelaar van de drukregelaar op de stand "OFF" is gezet. Draai hiervoor de regelaar van de drukregelaar met de wijzers van de klok mee en Niet, zoals in de bedieningshandleiding is beschreiben, gegen de wijzers van de klok in.

Voor het verhogen van de gastroom draaat u de regelaar van de drukregelaar gegen de wijzers van de klok in de richting van de stand "ON" in en Niet, zoals in de bedieningshandleiding is beschreiben, met de wijzers van de klok mee. De standen "ON" en "OFF" worden op de regelaar van de drukregelaar correct getoond.

Korekta rozdziąw:

Klap, voordat u begint te lezen, de pagina met afbeeldingen UIT en maak u aansluitend vertrouwd met alle functies van dit apparaat.

PL

NL/BE Bedienings-enveiligheidsinstructiesPagina 83

Legenda van de gebruike pictogrammen.. 84

Inleiding 85

Gebruik conform de voorschriften.. 85
Leveringsomvang.. 86
Beschrijving van de onderdelen.. 86
Technische gegevens.. 87

Veiligheidsaanwijzingen.. 88

Gevarenbronnen bij booglassen.. 90
Specifiekeveiligheidsaanwijzingen.. 92
Omgeving met verhoogd gevaar voor een elektrische schok 93
Lassen in nauwe ruimten.. 94
Optellen van nullastspanningen.. 95
Beschermende kledij 95
Bescherming gegen stralen en verbrandingen 95
EMC-apparaatclassificatie 96

Voor de ingebruikname.. 97

Montage 97

Lasschild monteren.. 97

Lassen met gemulde draad.. 97

Gasfles monteren.. 97
Aanpassing van het apparaat voor lessen met gemulde draad met beschermgas ....... 98
Aanpassing van het apparaat voor lessen met gevulde draad zonder beschemrgas ... Pagina 99
Vuldraad aanbrengen 99

Inbedrijstelling. 100

Apparaat in- en uitschakelen.. 100
Lassen met gemulde draad kiezen.. 100
Lasstroom instellen 100
Draadaanvoer instellen . 100
Lassen 101
Lasnaad make.. 102

MMA-lassen 104

WIG/TIG-lassen. 104

Onderhoud en reiniging.. 104

Milieu- en verwijderingsinformatie.. 105

EU-conformiteitsverklaring 105

Aanwijzingen over garantie en afhandelen van de servicePagina 106

Garantievoorwaarden.. 106
Garantieperiode en wettelijk garantiéclaims.. 106
Omvang van de garantie.. 106
Afwikkeling in geval van garantie.. 106
Service.. 107

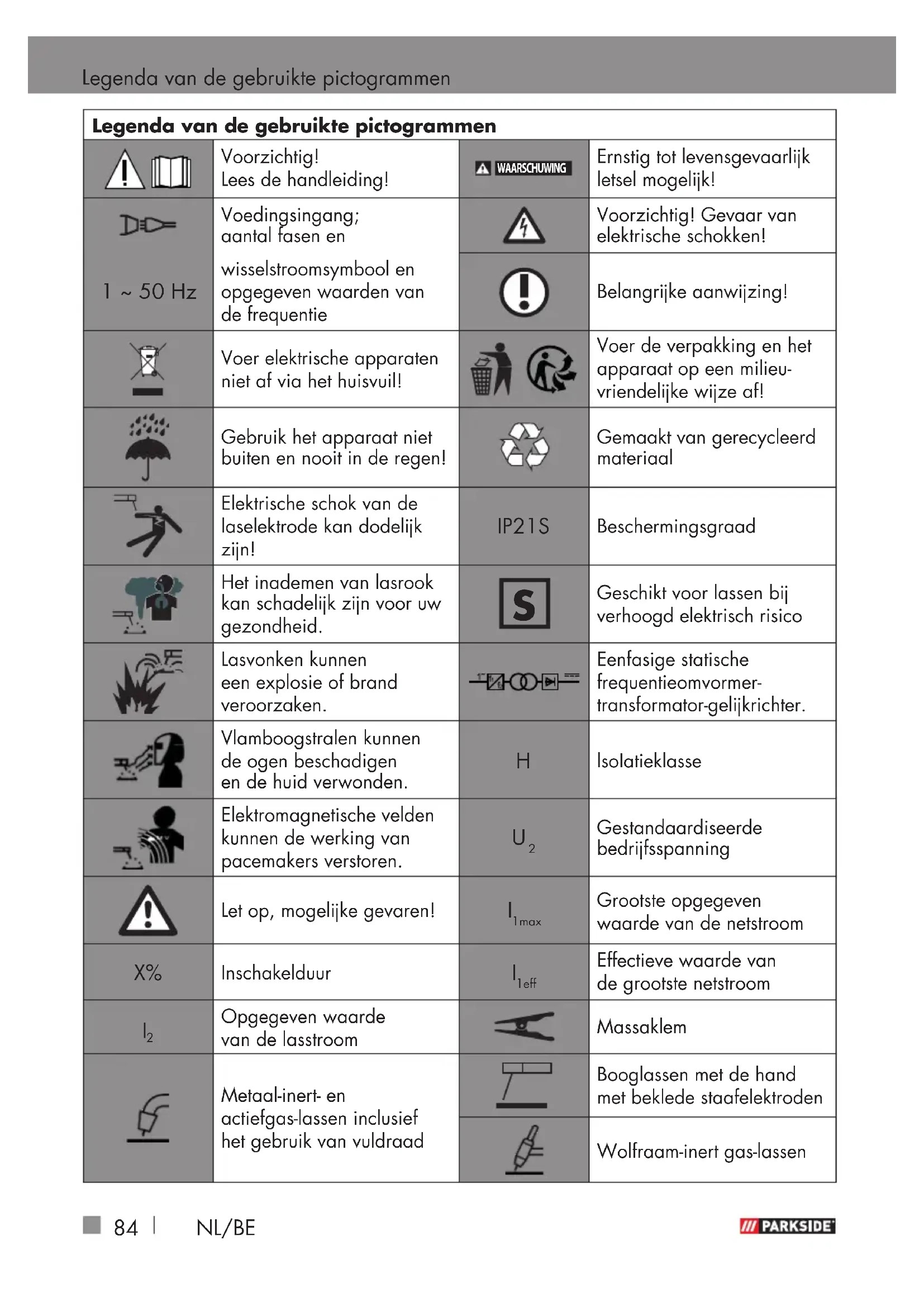

Legenda van de gezruikte pictogrammen
1	Voorzichtig! Lees de handleiding!	WAARSCHUING	Ernstig tot levensgevaarlijk letsel möglichk!
1 ~ 50 Hz	Voedingsingang; aantal fasen en wisselstroomsymbool en opgegeven waarden van de freqentie	4	Voorzichtig! Gevaar van elektrische schokken!
		1	Belangrijke aanwijzing!
	Voer elektrische apparaten niet af via het huisvuil!	2	Voer de verpakking en het apparaat op een milieu- vriendelijk witje af!
	Gebruik het apparaat Niet buiten en nooit in de regen!	3	Gemaakt van gerecycleerd material
	Elektrische schok van de laselektrode kan dodelijk zijn!	IP21S	Beschermingsgraad
	Het inademen van lasrook kan schadelijk় voor uw gezondheid.	5	Geschikt voorassen bij verhoogd elektrisch risico
	Lasvonken hunnen een explosie of brand veroorzaken.	-400-	Eenfasige staatische frequentieomvormer- transformator-gelijkrichter.
	Vlamboogstralen hunnen de ogen beschaden en de huid verwonden.	H	Isolatieklasse
	Elektromagnetische velden kunnen de werkung van pacemakers verstoren.	U2	Gestandaardiseerde bedrijfsspanning
	Let op, mogelijk gevaren!	1max	Grootste opgegeven waarde van de netstroom
X%	Inschakelduur	1eff	Effectieve waarde van de grootste netstroom
I2	Opgegeven waarde van de lasstroom		Massaklem
	Metaal-inert- en actiefgas-lassen inclusief het gebruik van vuldraad		Booglassen met de hand met beklede staafelektroden
			Wolfram-inert gas-lassen

Gecomprimeerd argon gas G as onder druk
Gelijkstroom	U0	Waarde van de nullast spanning
U1	Opgegeven waarde van de netspanning

Hartelijk gefeliciteerd! U hebt gekozen voor

een van onsze hoogwaardige apparaten. Leer het product voor de eerste ingebruikname kennen. Lees hiertoe aandachtig de volgende handleiding en de veiligheidsvoorschriften. De ingebruikname van dit gereedschap mag alleen door geinstrueerde personen gebeuren.

BUITEN HET BEREIK VAN KINDEREN HOUDEN!

- Gebruik conform de voorschriften

Het apparaat is voorzien voor lessen met gemulde draad, MMA-lassen (lassen met staafelektroden) en TIG-lassen (wolfraam-inert gas-lassen). Bij het gebruik van gemulde draden die geen beschermgas in vaste vorm bevatten, moet bovendien beschermgas worden gebruikt. Bij gebruik van de meegeleverde argon gasfles van 0,95 I kan korteijd (afhankelijk van de ingestelde gastroom ca. 6 tot 10 minutes) ook zonder externe beschermgastoevoer met beschermgas worden gelast. Bij gebruik van een externe beschermgasbron

een aparte drukregelaar en adapter noodzakelijk (telkens nicht meegeleverd). Bij gebruik van zelfbeschemende gezulde draad is geen aanvullend gas nodig. Het beschemmas is in dit geval in verpulverde vom in de draad cervat, waardoor het direct in de vlamboog wordt geleid en het maakt het apparaat bij werkzaamheden buiten ongevoelig voor wind. Alleen draadelektroden die geschikt zichoor het apparaat, mogen worden gebruikt. Dit lasapparaat is geschikt voor het booglassen met de hand van staal (MMA-lassen), roestvrij staal,plaatstaal, verzinkt metaal en gegoten materialen met behulp van de bijbehorende beklede elektroden. Neem hiervoor de gevevens van de elektronfabrikant en van de fabrikant van de MMA-toortshoender in acht. Alleen elektron den die geschikt zichoor voor het apparaat, mogen worden gebruikt. Neem bij wolfram-inert gas-lassen (TIG-lassen) beslist de gebruiksaanwijzing en de veiligheidsinstructies van de gebruekte TIG-toorts in acht naast de aanwijzin gen en veiligheidsinstructies in deze gebruiksaanwijzing. Ondeskundige hantering van het product kan gevaarlijk zichoor voor personen, dieren en goederen. Het lasschem mag alleen met laslenzen zoals voorzetglazen, die als dusdanig gemarkeerd zichon, worden gebruikt en die in principe alleen worden gebruikt om te lessen. Het lasschem is Niet geschikt voor laserlassen! Gebruik het product alleen zoals beschreiben en voor de vermelde toepassingen. Bewaar deze handleiding goed. Overhandig bij overdracht

van het product aan derden, ook alle documenten. Elk gebruik dat afwijk van het gebruik conform de voorschriften, is verboden en möglichk gevaarlijk. Schade door Niet-inachtneming of verkeerd gebruik, worden Niet door de garantie gedekt en valt Niet onder de aansprakelijkheid van de fabrikant. Het apparaat is ontworpen voor huishoudelijk gebruik en mag Niet commercieel of industrieel worden gebruikt. Bij commercieel gebruik vervalt de garantie. Bestanddeel van het beoogde gebruik is ook de inachtneming van de veiligheidsaanwijzingen en van de montagehandleiding en van de gebruiksaanwijzingen in de handleiding.

De geldende ongevallenpreventievoerschriften要去en uiterst nauwgezet worden gerespecteerd. Het apparaat mag nicht worden gebrukt:

in ruimtes die nicht voldoende geventileerd zich;
in een explosiegevaarlijke omgeving;
om buizen te ontdooien;
in de buurt van mensen met een pacemaker; en
in de buurt van Licht ontvlambare materialen.

Restrisico

Ook wonneer u het apparaat volgens de voorschriften gebruikt, blijven er alkijd restrisico's bestaan. De volgende geva-ren können zich voordoen met betrekking tot de constructie en uitvoering van dit 4-in-1-compacte lasapparaat:

oogletsels door verblinding;
aanraken van hete onderdelen van het apparaat of van het werkstuk (brandwonden);
■ bij ondeskundige beveiliging gegen ongevallen en brandgevaar door vliegende vonden of slakdeeltjes;
schadelijke emissies van roken en gassen, bij gebrek aan lucht resp.

onvoldoende afzuiing in gesloten ruimtes.

Verminder het restrisico door het apparaat zorgvuldig en volgens de voorschriften te gebruiken en alle aanwijzingen op te volgen.

Leveringsomvang

1 4-in-1-compact lasapparaat 120 A1

2 Lasmondstukken voor staaldraad (1x 0,8 mm; 1x 0,6 mm)

1 Slakkenhamer met staalborstel

1 Lasschild

1 Gebruiksaanwijzing

1 Massaklem met kabel

1 MIG-toorts met laskabel

1 Lasspoel voor bevulde draad 450 g voor階段en met beschermgas

1 Gasfles argon 0,95 l

1 Drukregelaar

- Beschrijving van de onderdelen

1 Afdekking draadaanvoereenheid
2 Greep
3 Draairegelaar voor draadaanvoer
4 Draairegelaar voor instelling van de lasstroom
5 Stroomstekker
Massakabel met massaklem
7 Toorts
8 Lasstartknop
Stekker
10 Keuzeschakelaar voor lasmodus
11 Controleampje overbelastingsbeveiling

12 HoofdschakelaarAAN/UIT
(incl. stroomcontrolelampje)
13 Beschermgas-aanvoerleiding
14 Drukregelaar
15 Lasmondstuk (0,6 mm)
Lasmondstuk (0,8 mm)
17 Gevulde draad-lasspoel (staal) 0,8 mm/450 g
18 Slakkenhamer met staalborstel
Aanvoerrol
20 Schild
21 Donker lasglas
Handgreep
23 Lasschild na montage
24 Montageclip
25 Beschermglasvergrendeling
26 Houser drukregelaar
27 Snelaansluiting drukregelaar
28 Houderschroef drukregelaar
29 Gasfles
30 Bevestigingsband
31 Stelschroef
Drukroleenheid
33 Aanyoerrolhoulder
34 Rollenhouser
35 Draaddoorvoer
36 Houser geulde draad
37Toortsmondstuk
38Toortshals
39 Ontgrendelingsknop

Lassen met gemulde draad:

Lasstroom: I	2 = 46 - 120 A
Inschakelduur X:	15% bij 120 A lasstroom, 60% bij 60 A lasstroom

Nullastpanning: U	0 = 60 V
Grootste opgegevenwaarde van de netstroom:	lmax. = 17,8 A
Effectieve waarde van de opgegeven stroom:	leff. = 6,9 A
Lasdraadtrommel max.:	ca. 1000 g
Lasdraaddiametermax.:	0,8 mm
Karakteristiek Vlakke

MMA-lassen:

Lasstroom: I	2=27-70 A
Inschakelduur X:	15% bij 70 A lasstroom,60% bij 35 A lasstroom
Nullastpanning: U	0=60 V
Grootste opgegeven waarde van de netstroom:	\( I_{1max} \)=17,8 A
Effectieve waarde van de opgegeven stroom:	\( I_{1eff} \)=6,9 A
Karakteristiek	Dalende

WIG-lassen

Lassstroom: I	2=27-70 A
Inschakelduur X:	15% bij 70 A lassroom, 60% bij 35 A lassroom
Nullast spanning: U	0=60 V
Grootste opgegeven waarde van de netstroom:	I1max. = 17,8 A
Effectieve waarde van de opgegeven stroom:	I1eff. = 6,9 A
Karakteristiek	Dalende

Technische en optische wijzigingen kuren in het kader van de verdere

ontwikkeling zonder aankondiging worden uitgevoerd. Alle maten, verwijzigen en gegevens van deze handleiding zichn dan ook zonder garantie. Juridische claims die op basis van de handleiding worden ingediend,+kunnen.daarom nicht worden opgeeist.

Veiligheidsaanwijzingen

Lees de handleiding zorgvuldig door en neem de beschreiben aanwijzingen in acht. Maak u met behulp van de handleiding vertrouwd met het apparaat, het correcte gebruik ervan en deeiligheidsaanwijzingen. Op het typeplaatje staan alle technische gegevens van dit lasapparaat. Neem kennis van de technische specificaties van dit apparaat.

WAARSCHUWING

Houd de

verpakkingsmaterialenuit debuurt vankleine kinderen. Erbestaat verstikkingsgevaar!

Dit apparaat kan door kinderen vanaf 16aar alsmededoor personen met verminderde fysieke, sensorische ofmentale vaardigheden of eengebrek aan ervaring en kennisworden gebruikt,als zij ondertoezicht staan of geinstrueerdwerden met betrekking tot hetveilige gebruik van het apparaat en ze de hieruit voort

vloeiende bevaren begrijpen. Kinderen mogen nicht met het apparaat spelen. Reiniging en onderhoud mogen Niet door kinderen worden uitgevoerd zonder dat er toezicht op hen worden gehonden.

Laat reparations en/of onderhoudswerkzaamheden alleendoor gekwalificeerde elektriciens uitvoeren.
Gebruik alleen de meegeleverde laskabels.
Het apparaat mag tijdens het gebruik Niet direct gegen de wand staan, Niet worden afge- dekt ofussen andere apparaten geklemd, zodat altijd voldoende lucht door de luchtseluven kan worden opgenomen. Controller of het apparaat juist op de netspanning is aangesloten. Vermijd trekspanning van de netwerkkabels.Trek de stroomstekker uit het stopcontact, voordatu het apparaat op een andereplaats opstelt.
Wonneer het apparaat nicht wordt gebruikt, schakelt u het altijd uit met de AAN-/ UIT-schakelaar. Leg de elektrodenhouder op een geisoleerde ondergrond en neem de elektroden pas na 15 minutes afkoeling uit de houder.

Let op de staat van de laskabels, de elektrodenhouser en de massaklemmen. Slijtage aan de isolering en aan de stroomvoerende delen kan gevaarlijk zich en de kwaliteit van de laswerkzaamheden verminderen.
Booglassen produceert vonken, gesmolten metalen deeltjes en rook. Letkaarom op: Verwijder alle brandbare substanties en/of materialenuit de werkplek en uit de onmiddelijkke omgeving.
Zorg voor ventilatie van de werkplek.
Las Niet op containers, vaten of buizen die brandbare vloeistoffen of gassen bevatten of bevat hebben.

WAARSCHUWING Vermijd elk direct contact met het elektrische lascircuit. De nullastspanning tussen elekrodetang en massaklem kan gevaarlijk zijn, er bestaat het gevaar van een elektrische schok.

Berg het apparaat nicht op in een vochtige of natte omgeving of in de regen. Hier geldt de beschermingsklasse IP21S.
Beschem de ogen met de waarvoor bedoelde beschermende glazen (DIN

graad 9-10), die u op het meegeleverde lasschem bevestigt. Draag handschoenen endroge beschemende kleding, die vrij is van olie en vet, om de huid te beschemmen gegen de ultraviolette stralen van de vlamboog.

WAARSCHUWING Gebruik de lasstroombron nicht om leidingen te ontdooien.

Let op:

De straling van de vlamboog kan de ogen beschadigen en verbranding van de huid peroorzaken.
Booglassen produceert vonken en druppels gesmolten metaal, het gelaste werkstuk begint te gloeien en blijft relatief lang zeer heet. Raak het werkstuk waarom nicht met blote handen aan.
Bij booglassen komen dampen vrij die schadelijk zich voor de gezondheid. Zorg ervoor dat u deze indien möglich nicht inademt.
Beschem uzelf gegen de gevaarlijke gevolgen van booglassen en houd personen die nicht bij het werk betrokken

zijn, op een afstand van minstens 2m van de vlamboog verwijderd.

LET OP!

Tijdens het gebruik van het lasapparaat kan het, afhanke-lik van de netspanning aan het aansluitpunt, tot storingen in de stroomvoorziening voor andere verbruikers komen. Neem in geval van twijfel contact op met uw energieleverancier.

Tijdens het gebruik van het lasapparaat kan het tot functiestoringen van andere apparaten komen, bijv. hoor-apparaten, pacemakers, enz.

- Gevarenbronnen bij booglassen

Bij booglassen zijn er een reeks gevarenbronnen. Daarom is het voor de lasser bijzonder belangrijk om de volgende regels inRCT te nemen, om zichzfelnanderen Niet in gevaar te bredgen en schadelijke gevolgen voor mens en apparaat te vermijden.

Laat de werkzaamheden aan de netspanning, bijv. aan kabels, stekkers, contactdozen

enz., alleen door een elektricien uitvoeren volgens nationale en lokale voorschriften.
Koppel bij ongevalten het lasapparaat onmiddelijk los van de stroomvoorziening.
Wonneer elektrische contactspanningen optreden, schakel het apparaat dan onmiddelijkuit en LAST het nakijken dooreen elektricien.
Let aan de lasstroomzijde altijd op goede elektrische contacten.
Draag tijdens het階段iert aan beiden handen isolerende handschoenen. Die beschermen gegen elektrische schokken (nullast spanning van het elektrische lascircuit), tegen schadelijke stralingen (warmteen UV-stralen) en gegen gloeieend metaal en spitters.
Draag stevige, isolerende schoenen. De schoenen要去en ook isoleren als het nat is. Halve schoenen zichnier geschikt, omdat vallende, gloeende metalen druppels brandwonden können veroorzaken.
Draag geschikte beschermende kledij, geen synthetische kledingstukken.
Kijk Niet met onbeschemde ogen in de vlamboog, gebruik

alleen een lassers-lasschemmet goedgekeurd bescherm-glas volgens DIN. De vlam-boog geeft behalte Licht- enwarmtestralen, die verblinding resp. verbranding peroorzaken, ook UV-stralen af. Deze onzichtbare ultraviolette stralen peroorzaken bij onvoldoende bescherming zeer pijnlijkebindviesontsteking die pas enkele uren later wordt opgemeerkt. Daarnaast peroorzaken UV-stralen op onbeschemdelerchaamsdelen verbrandingen zoals bij zonnebrand.

Ook personen of assistentenzich in de buurt van de vlamboog bevinden,要去en op degevaren worden gewezen en met de nodige beschemende middelen zich uitgerust. Stel, indien nodig, schermen op.
Tijdens{lassen,vooral inkleineruimtes,dient voor voldoendetoevoer van frisse lucht te worden gezorgd,omdat rook enschadelijke gassen ontstaan.
Aan containers waarin gassen, brandstoffen, minerale oliën of dergelijkere worden opgeslagen, mogen - ook wonneer zereeds lang geleden werden leeggemaakt - geen laswerkzaamheden worden uitge

voerd, omdat door restanten explosiegevaar bestaat.

In brand- en explosiegevaarlijke ruimtes gelden speciale voorschriften.
Lasverbindingen die aan grote belastingen worden blootgesteld en aan bepaalde veiligheidseisen要去en voldoen, mogen alleen door special daartoe opgeleide en beproefde lassers worden uitgevoerd. Voorbeelden zich drukketels, geleiderails, anhangwagenkoppelingen enz.

LETOP! Sluit de massaklem altijd zo zich als möglich bij de lasnaad aan, zodat de lasstroom de kortst möglich weg van de elektrode waar de massaklem kan nemen. Verbind de massaklem nooit met de behuizing van het lasapparaat! Sluit de massaklem nooit aan op geaarde delen, die ver van het werkstuk verwijderd liggen, bijv. een waterleiding in een andere hoek van deruimte. Anders zou het kunnen dat het aardingssysteme van de ruimte waarin u last, beschadigd worden.

Gebruik het lasapparaat nicht in de regen.

Plaats het lasapparaat alleen op een vlakke plek.
De uitgang is bij een omgevingstemperatuur van 20^ bemeten. De lastijd mag bij hogere temperaturen worden verminderd.

Gevaar doorelektrische schok:

Elektrische schok van een laselektrode kan dodelijk zich. Las Niet bij regen of sneeuw. Draag droge isoleerhandschoenen. Neem de elektrode Niet met blote handen vast. Draag geen natte of beschadigde handschoenen. Bescherm uzelf gegen elektrische schok door isoleringen gegen het werkstuk. Open de behuizing van de inrichting zich.

Gevaar door lasrook:

Het inademen van lasrook kan schadelijk zijn voor de gezondheid. Houd het hoofd Niet in de rook. Gebruik inrichtingen in open gebieden. Gebruik ontluchting om de rook te verwijderen.

Gevaar door lasvonken:

Lasvonken kuren een explosie of brand peroorzaken. Houd brandbare stoffen uit de buurt van lessen. Las Niet naast brand-

bare stoffen. Lasvonden kuren brand veroorzaken. Houd een brandblusser in de buurt waar en iemand die toekijkt en de blusser onmiddelijk kan gebruiken. Las Niet op vaten of andere gesloten containers.

Gevaar door vlamboogstralen:

Vlamboogstralen können de ogen beschadigen en de huid verwonden. Draag hoofdbedekking en veiligheidsbril. Draag gehoorbescherming en hoog gesloten hemdkraag. Draag beschemende lashelm en perfecte filtersterkte. Draag volledige lichaamsbescherming.

Gevaar door elektromagnetische velden:

Lasstroom produceert elektronomagnetische velden. Gebruk deze nicht samen met medische implantaten. Wikkel de laskabels nooit rond het lichaam. Breng laskabels samen.

- Specifieke veiligheids-aanwijzingen

Controleer met behulp van een lichtelichtbron (bijv. aansteker)

altijd voor aanvang van de laswerkzaamheden of hetlasschem correct werkt.

Door lasspetters kan het beschemglas beschadigd geraken. Vervang beschadigd of gekrast beschemglas onmiddelijk.
Vervang beschadigde of sterk worden genomen.
vervulde resp. gekraste com
ponenten onmiddelijk. Omgevingen met v
Het apparaat mag alleen doorgevaar voor een elektrische personen worden gebruikt, die schok treft u bijvoorbeeld aan:
16aar of ouder zijn.
Maak u vertrouwd met deveiligheidsvoorschriften voorlassen. Neem hierbij ook deveiligheidsaanwijzingen vanuw lasapparaat in acht.
Zet het lasschem altijd op wanneer u last. Indien u het Niet gebruikt, kunt u ernstige netvliesletsels oplopen.
Draag altijd beschermende kledij tijdens het lassen.
Gebruik het lasschem nicht zonder beschermglas, odomat anders de optische eenheid kan worden beschadigd. Er bestaat gevaar op oogletsel!
Vervang het beschermglasijdig voor een goed zicht en onvermoeijaar werken.
Bij lassen in omgevingen met een verhoogd gevaar voor een elektrische schok dienen de volgende veiligheidsinstructies in acht te
wordengenomen.
Omgevingen met verhoogd rgevaar voor een elektrische schok treft u bijvoorbeeld aan:
op werkplekken waar de bewegingsruimte is beperkt, zodat de lasser in een geforceerde houding (bijv. knielend, zittend, liggend) werkt en elektrisch geleidende delen aanraakt;
op werkplekken die geheel of gedeeltelijk elektrisch geleidend zijn begrensd en waar een groot gevaar bestaat door te vermijden of toevallig aanraken door de lasser;

- Omgeving met verhoogd gevaar voor een elektrische schok

op natte, vochtige of warmewerkplekken, waar de luchtvochtigheid of transpiratie deweerstand van de menselijkehuid en de isolerende eigenschappen van de beschermende uitrusting aanzienlijkverlaagt.

Ook een metalen ladder of een steiger kuren een omgeving met verhoogd gevaar voor een elektrische schok scheppen.

In een dergelijk omgeving dienen een isolerende ondergrond en tussenlagen te worden gebrukt, verder dienen kaphandschoenen en hoofdbedekkingen van leer of van andere isolerende stoffen te worden gedragen om het lichaam van aarde te isoleren. De lasstroombron要去 zich buiten het werkgebied resp. elektrisch geleidende vlakken en buiten het bereik van de lasser bevinden. Aanvullend beschering谈起en een schok door netspanning bij een storing kan door het gebruik van een aardlekschakelaar zijn voorzien, die bij een lekstroom van nicht meer dan 30mA worden gebrukt en alle inrichtingen voor het netspanningsbedrijf in de buurt voedt. De aardlekschakelaar要去 voor alle stroomtypen zijn geschikt.

Middelen voor het snel elektrisch ontkoppelen van de lasstroombron of het lasstroomcircuit (bijv.oodstopinrichting)要去 gemakkelijk zich te bereiken. Bij gebruik van lasapparaten

onder elektrisch gevaarlijke omstandigheden mag de uitgangsspanning van het lasapparaat dat stationair draait, Niet hoger�n dan 113 V (piekwaarde).Dit lasapparaat mag op basis van de uitgangsspanning in deze geallen worden gebruikt.

- Lassen in nauweruimten

Bij het{lassen in nauwe ruimten kan een gevaar voor toxische gassen (verstikkingsgevaar) ontstaan. In nauwe ruimten mag alleen worden gelast, wanner er geinstrueerde personen in de onmiddelijkne nabijheid aanwezig,zijn, die in geval van nood kuren ingrijpen. Hier dient voor aanvang van het lasproces een analyse door een deskundige te worden uitgevoerd om te bepa- len welke stappenoodzakelijk zijn om de veiligheid van het werk te waarborgen en welke voorzorgsmaatregelen dienen te worden genomen gedurende het eigenlijke lasproces.

- Optellen van nullastspanningen

Wanneer meer dan een lasstroombron tegelijkkertijd in werkig is, kuren de nullastspanningen ervan optellen en tot een verhoogd elektrisch risico leiden. Lasstroombronnen要去en zo worden aangesloten, dat dit risico wordt geminaliseerd. De individuele lasstroombronnen met hunAPE besturingen en aansluitingen要去en duidelijk worden gemarkeerd, zodat herkenbaar is wat bij welk lasstroomcircuit hoort.

- Beschermende kledij

Tijdens de werkzaamheden moet de lasser over heel zichlichaam beschermd zichen谈起 straling en verbranding door de juiste kledij en gezichtsbescherming. Volgende stappen dieren in acht te worden genomen:

Trek de beschermende kledij aan voor de laswerkzaamheden.
-Trek handschoenen aan.
- Open vensters, om de luchtaanvoer te garanderen.
- Draag een veiligheidsbril.

Aan beiden handen要去en kaphandschoenen van geschikt materiaal (leer) worden gedragen. Zij dienen in perfecte staat te zijn.

Omde kledij te beschemmen gegen vonken en verbranding, dienen geschikte schorten te worden gedragen. Wanneer de aard van de werkzaamheden, bijv. lassen boven het hoofd, dat eist, moet een beschemend pak worden gedragen en, indien nodig, een hoofdbescherming.

Bij het inschroeven van de gasfles dienen handschoenen te worden gedragen om uw handen te beschermen.

Op de werkplek met een affiche "Voorzichtig! Niet in de vlammen staan!" op het gevaar voor de ogen wijzen. De werkplekken dieren mogelijk zo te worden afgeschermd dat personen in de buurt beschermd�. Onbevoegden要去en uit te buurt van laswerkzaamheden blijven.

In de onmiddelijkke omgeving van vaste werkplekken mogende wanden noch Licht vankleur zichn,noch glanzend. Vensters moeten minstens tot op hoofdhoogte worden beveiligd gegen doorlaten of weerkaatsing van stralen, bijv. door geschikte verm.

EMC-apparaat-classificatie

Conform de norm IEC 60974-10 gaat het hier om een lasapparaat met de elektromagnetische compatibilititeit van klasse A. Daardoor voldoet het aan de bijbehorende eisen in de industrieen in de woning. In woonwijken mag hij worden aangesloten op het openbare laagspanningsnet. Ook wonneer het 4-in-1-compacte lasapparaat voldoet aan de emissiegrenswaarden volgens denorm, kuren booglasapparaten toch tot elektromagnetische storingen in gevoelige installaties en apparaten leiden.

De gebruiker is verantwoordelijk voor storingen die bij het lassen door de vlamboog ontstaan en de gebruiker要去 gedaste beschermingsmaatregelen nemen. Hierbij

dient de gebruiker vooral te letten op:

• net-, bedienings-, signal- en telecommunicatiekabels;
• computer en andere microprocessorgestuurde apparaten;
• television-, radio- en andere weergaveapparatuur;
• elektronische en elektrische veiligheidsvoorzieningen;
• personen met pacemakers of hoorapparaten;
• meet- en kalibreerinrichtingen;
  immuniteit gegen storingen van andere inrichtingen in de buurt;
• het tijdstip waarop de laswerkzaamheden worden uitgevoerd.

Om möglich storende stralingente verminderen, worden aanbevolen:

• de netaansluiting van een netfilter te voorzien;
• het 4-in-1-compacte lasapparaat regelmatig te onderhouden en op een goed onderhoudsniveau te houden;
• laskabels moeten volledig
  worden aufgewiekeld en, indien mogelijk, parallel over de grond lopen;
• apparaten en installations die gevaar lopen door storende straling, moeten, indien mogelijk, uit het lasgebied worden verwijderd of worden afgeschermd.

- Voor de ingebruikname

Neem alle onderdelen uit de verpakking en contrôleer of het 4-in-1-compacte lasapparaat of de afzonderlijke onderdelen beschadigd zich. Als dit zo is, gebruik dan het 4-in-1-compacte lasapparaat Niet. Neem contact op met de fabrikant via het vermelde serviceadres.
Verwijder alle beschemende folies en overige transportverpakkingen.
- Controller of de levering compleet is.

- Montage

Lasschild monteren

Plaats het donkere lasgl met het opschrift omhoog in het schild 20 (zie afbeelding C). Druk hiervoor evt.licht van de voorzijde gegen het glas, totdat dit vastklikt. Het opschrift van het donkere lasglas 21 moet nu vanaf de voorzijde van het bescheringsschild zichbaar zijn.

Schuif de handgree van binnenaf in de passende uitsparing van het schild, tot deze vastklikt (zie afbeelding C).

Lassen met gemulde draad

WAARSCHUING Om het gevaar van een elektrische schok, een letsel of een beschadiging te vermijden, trekt u voor elk onderhoud of werkvoorbereidende activiteit de stroomstekker uit het stopcontact.

Let op: naargelang de toepassing worden verschillende lasdraden gebruikt. Met dit apparaat konnen lasdraden met een diameter van 0,6 tot 0,8 mm worden gebruikt.

Aanvoerrol, lasmondstuk en draaddiameter要去en altijd bij elkaar passen. Het apparaat is geschikt voor draadrollen tot maximaal 1000g

Gasfles monteren

Aanwijzing: Bij het inschroeven van de gasfles 29 dienen handschoenen te worden gedragen om uw handen te beschermen.

. Verwijder eerst de kunststof beschermkap van de argon gasfles van 0,95 liter 29 door te draaien en te trekken met de wijzers van de klok mee. Plaats de gasfles met het waar de drukregelaar 14uitgelijnde aansluitschroefdraad in de houder die waarvoor in het apparaat is voorzien, zie afbeelding E. Let erop dat de bevestigingsbanden 30 de gasfles 29 omsluiten. Trek deze echter nicht te strak. Controleer of aan de drukregelaar 14 de stand "Off" is ingesteld. Draai hiervoor de regelaar van de drukregelaar gegen de wijzers van de klok in. Leid nu het aansluitschroefdraad van de gasfles 29aar de inlaat van de drukregelaar 14. Verbind cervolgens de beschemmas-aanvoerleiding 13 met de snelsluiting van de drukregelaar 27 Schuif hiervoor de beschemgas-aanvoerleiding 13 in de snelsluiting van de drukregelaar 27 totdat deze vastklikt. Draai de gasfles 29, zoals op afbeelding E wordt getoond, om deze op de drukregelaar 14 aan te sluiten. Bij het fixeren van de drukregelaar 14 stroomt kortstandig gasaar buiten. De gasstroom stopt, wanner de verbinding volgens de voorschriften tot stand is gebracht. Om een vaste verbinding te realiseren, maakt u, indien nodig, de houderschroef 28 van de drukregelaar 14 los. Schroef nu de drukregelaar 14 op de gasfles 29, terwijl u de gasfles 29 tegenhoudt tot beiden stevig en gasdicht

met elkaar zich verbonden. Pak hierbij de houder van de drukregelaar 26 vast en Niet de drukregelaar 14 zich om beschadigingen te voorkomen. Draai de drukregelaar 14 en de gasfles 29 (die nu zich verbonden) tot de drukregelaar 14 waar in de verticale positie staat en draai de houderschroef 28 van de drukregelaar 14 opnieuw vast. Fixeer nu de gasfles 29 door de bevestigingsbanden 30 vast te trekken.

Verwijder de gasfles 29uit het apparaat, wanner de laswerkzaamheden zich afgerond.

Aanpassing van het apparaat voor{lassen met gevulde draad met beschemmas

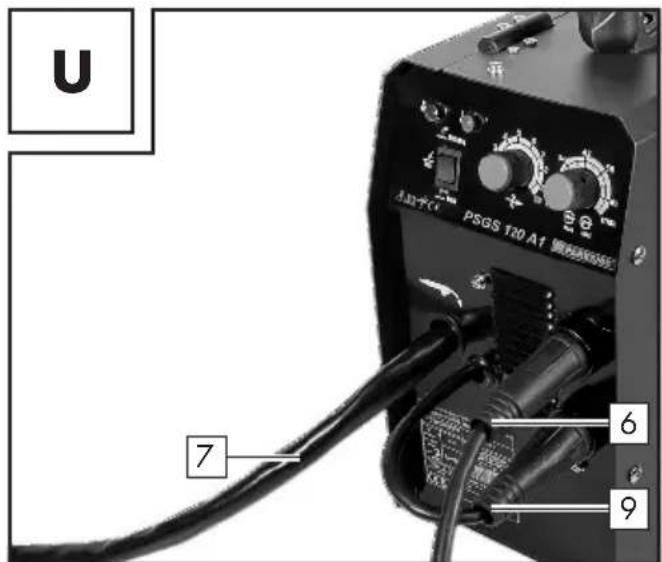

De correcte aansluitingen voor het lessen met gevulde draad met gebruik van beschermgas worden in afbeelding U getoond.

Verbindervolgendes stekker met de met " + " gemarkeerde aansluiting (zie afbeelding U) en draai deze met de wijzers van de klok mee om te fixeren. Raadpleeg een vakman, wanner u twijfelt.

Verbind dan de massakabel 6 met de dienovereenkomstig met "-." gekarkeerde aansluiting (zie afbeeling U) en draai de aansluiting met de wijzers van de klok mee omdez te fixeren.

De gastroom kan nu worden ingesteld via de drukregelaar 14 (zie afbeelding V). Door de regelaar van de drukregelaar met de wijzers van de klok mee te draaien, wordt de gastroom verhoogd. Wanneer u beschermgas uit een externe bron (bijv. 20 l-gasfles) wilt gebruiken, dan is een aparte drukregelaar nodig (niet meegeleverd). Verbind de externe beschermgasbron met de beschermgas-aanvoerleiding 3 van het lasapparaat. Hiervoor isevt. een adapter nodig (niet meegeleverd). Neem ook de aanwijzingen over uw aparte drukregelaar in acht. Als richtwaarde voor de in te stellen gastroom kan de volgende formule worden toegepast:

Gevulde draaddiameter in mm × 10 = gasstroom in l/min Voor een draad van O,8 mm resulteert dat bijvoorbeeld in een waarde van ca. 8 l/min.

Aanpassing van het apparaat voor{lassen met gemulde draad zonderbeschemmas

Wanner u de gemulde draad met gein-. tegreerd beschermgas gebruikt, hoeff er geen extern beschermgas worden aangevoerd.

Verbind eerst de stekker met de met "-gemarkeerde aansluiting en draai deze met de wijzers van de klok mee om te fixeren. Raadpleeg een vakman, wanneer u twijfelt.
Verbind dan de massakabel 6 met de dienovereenkomstig met "+" gemarkeerde aansluiting en draai deze met de wijzers van de klok mee om te fixeren.

Vuldraad aanbrengen

Ontgrendel en open de afdekking voor de draadaanvoereenheid 1 door de ontgrendelknoppen 39 omhoog te drukken (zie afbeelding T).
Ontgrendel de roleenheid door derolhouser met de wijzers van de klok mee te draaien (zie afbeeling G).
Trek de rolhouser van de as af (zie afbeelding G).

Aanwijzing: let erop dat het uiteinde van de draad Niet loskomt waardoor derol op eigcn kracht afrolt. Het uiteinde van de draad mag pas tijdens de montage worden losgemaakt.

Pak de vuldraad-lasspoel vollediguit, zodat deze ongehinderd kan worden afgerold. Maak het uiteinde van de draadECHTER nog Niet los.
Plaats de draadrol op de as. Let erop dat de rol op de zichde van de

draaddoorvoer 35 wordt afgewikkeld (zie afbeeldingen H, N).

Plaats de rolhouder er 34 weer op en vergrendel deze door aan te drukken en fegen de wijzers van de klok in te draaien (zie afbeelding H).
Draai de stelschroef 31 los en zwenk\ deze waar voren (zie afbeelding I).
Draai de drukroleenheid 32 maar de zichkant weg (zie afbeelding J).
Maak de aanvoerrolhouser los 33 door gegen de wijzers van de klok in te draaien en trek deze er maar voren af (zie afbeelding K).
- Controller op de bovenzijde van de aanvoerrol [19], of de juiste draaddikte is aangegeven. Indien nodig要去 de aanvoerrol worden omgedraaid of verrangen. De meegeleverde lasdraad (Ø 0,8 mm)要去 in de aanvoerrol met de aangegeven draaddikte van Ø 0,8 mm worden gezruikt. De draad要去 zich in de voorste groef bevinden!
Plaats de aanvoerrolhouser terug op en schroef deze met de wijzers van de klok mee vast. Let op de correct uitlijing van de aanvoerrolhouser (zie afbeeldingen I, J).
- Verwijder het toortsmondstuk 37 door gegen de wijzers van de klok in te trekken en te draaien (zie afbeeling L).
Schroef het lasmondstuk eruit (zie afbeelding L).
Leid de toorts [7] zo recht möglich van het lasapparaat weg (leg deze op de grond).
Neem het uiteinde van de draad uit de spelendor (zie afbeelding M).
Kort het uiteinde van de draad in met een draadschaar of een zijkniptang om het beschadigde gebogen uiteinde van de draad te verwijderen (zie afbeelding M).

Aanwijzing: de draad要去 heel de tijd gespannen worden gehonden,

om te vermijden dat hij loskomt en afrolt! Het is aan te raden om de werkzaamheden alkijd met een andere person ont te voeren.

Schuif de gevulde draad door de draaddoorvoer 35 (zie afbeeling N).
Leid de draad langs de aanvoerrol en schuif deze daarna in de gevulde draadhouder (zie afbeelding O).
Zwenk de drukroleenhe in de richting van de aanvoerrol (zie afbeelding P).
Haak de stelschroef erin (zie afbeelding P).
Stel de contradruk in met de stelschroef 31. De lasdraad moet vast tussen drukrol en aanvoerrol 19 in de voorste groef zitten zonder bekneld te raken (zie afbeeling P).
Schakel het lasapparaat met de hoofdschakelaar in (zie afbeeling A).
Duw de toortsknop
Nu schuift het draadaanvoersysteme de lasdraad door het slangenpakket en de toorts 7.
Zodra de lasdraad 1 - 2 cm UIT de toortshals 8 steekt, toortsknop opnieuw loslaten (zie afbeelding Q).
Schakel het lasapparagat weeer UIT.
Schroef het lasmondstuk er weer in. Let erop dat het lasmondstuk 16 bij de diameter van de gebruike lasdraad past (zie afbeelding R). Bij de meegeleverde lasdraad ( 0,8mm) moet het lasmondstuk met de markingering 0,8mm worden gezruikt.
Schuif het toortsmondstuk met een gewelijktiijdige draaibeweging gegen de wijzers van de klok inoor op de toortshals 38 (zie afbeelding S).

WAARSCHUING Om het gevaar van een elektrische schok, een letsel of een beschadiging te vermijden, trekt u voor

elk onderhoud of werkvoorbereidende activiteit de stroomstekker uit het stopcontact.

Inbedrijfstelling

Apparaat in- en uitschakelen

Schakel het lasapparaat met de hoofdschakelaar in en uit. Wanner u het lasapparaat langere tijd Niet gebruikt, trekt u de stroomstekker uit het stopcontact. Alleen dan is het apparaat volledig zonder stroom.

- Lassen met gezuldede draad kiezen

Stel eerst de modus "MIG/MAG" in door de keuzeschakelaar voor de lasmodus 10 te bedieren.

- Lasstroom instellen

Met de draairegelaar voor instelling van de lasstroom op de voorzijde van het lasapparaat+kunnen de gewenste lasstromen worden ingesteld.

De nodige lasstroom is afhankelijk van de gebruike lasdraaddiameter, van de materiaaldijke en van de gewenste branddiepte.

- Draadaanvoer instellen

Om een constante vlamboog te produceren, kan met de draairegelaar voor de draadaanvoer 3 een nauwkeurige instelling voor de draadaanvoer tot stand worden gebracht. Aanbevolen wordt om met een instelling in de middenpositie te beginnen en de snelheid eventueel te verlagen of te verhogen.

De nodige lasstroom is afhankelijk van de gebruike lasdraaddiameter, van de materiaaldijke en van de gewenste branddiepte. Ook要去en de te overbruggen afstanden van de te階段en werkstukken in acht worden genomen. Richtwaarden voor de draadaanvoer en lasstroom, voor gangbare gezulde draden, treft u aan in de tabel aan de binnenzijde van de afdekking van de draadaanvoereenheid 1.

Lassen

Overbelastingsbeveiling

Het lasapparaat is beveiligd gegen thermische overbelasting door een automatische verilgheidsinrichting (thermostat met automatische herinschakeling). De verilgheidsinrichting onderbreekt het stroomcircuit bij overbelasting en het gele controelampje Overbelastingsbeveiliging brandt.

Bij activering van de veiligheidsinrichting maar u het apparaat afkoelen. Na ca. 15 minutes is het apparaat waar gereed voor bedrijf.

Lasschild

WAARSCHUWING

RISICO VOOR DE GEZONDHEID!

Wonneer u het lasschild Niet gebruikt, kan de vlamboog UV-straling en hitte verspreiden die schadelijk zijn voor de gezondheid en uw ogen verwonden. Gebruik het lasschild altijd wonneer u last.

WAARSCHUWING

VERBRANDINGSGEVAAR!

Gelaste werkstukken zijn zeer heet, waardoor u zich eraan kunt verbranden. Gebruik altijd een tang om gelaste, hete werkstukken te verplaatsen.

Nadat u het lasapparaat elektrisch hebt aangesloten, gaat u als volgt tewerk:

Verbind de massakabel met de massaklem 6 met het te階段en werkstuk. Let erop dat er een goed elektrisch contact is.

Op de teleenplaats moeten roest en verf van het werkstuk worden verwijderd.

Kies de gewenste lasstroom en de draadaanvoer afhankelijk van de lasdraaddiameter, materiaaldijke en gewenste branddiepte, zoals eerder werk beschreiben.

Leid het toortsmondstz maar de
plaats van het werkstuk waar moet
worden gelast en houd het lasschild 23 voor uw gezicht.

Druk de toortsknop om een vlamboog te verkrijgen. Wanner de vlamboog brandt, voert het apparaat draad in het smeltbad.

De optimale instelling van lasstroom en draadaanvoersnelheid bepaalt u met behulp van testen op een proefstuk. Een goed ingestelde vlamboog heeft een zacht, gelijkmatige zoemtoon.

Bij een scherp of hard geknetter, verlaagt u de draadaanvoersnelheid of schakelt u maar een hoger presta-tieniveau (lasstroom verhogen).

Wanneer de lasspleet groot genoeg is, wordt de toorts 7 langzaam langs de gewenste zijde geleid. De afstand tussen het gasmondstuk en werkstuk moet zo kort möglichlijk় (in geen geval groter dan 10mm

Pendel eventueel lichtjes om het smeltbad een beetje te vergroten. Voor degenen met minder ervaring bestaat de eerste moeilijkheid uithet vormen van een passende vlamboog. Daarvoor要去en delasstroom en de draadaanvoersnelheid juist worden ingesteld.

De branddiepte (komt overeen met de diepte van de lasnaad in het materiaal) moet zo diep möglichk zich, het smeltbad magECHter nicht door het werkstuk dooryallen.
Als de draadaanvoersnelheid te hoog en/of de lasstroom te laag is, kan de lasdraad nicht correct smelten. Daardoor duikt de lasdraad steeds opniew in het smeltbad tot gegen het werkstuk.
De slak mag pas na het afkoelen van de naad worden verwijderd. Om een lashandeling aan een onderbroken naad verderte zetten:
Verwijder eerst de slak op het bevestigingspunt.
In de naadvoeg worden de vlamboog ontstoken, maar de aansluitplaats geleid, waar juist gesmolten en aansluitend worden de lasnaad verder geleid.

VOORZICHTIG! Let erop dat de toorts na hetijken algijd op een geisoleerde plaat voet worden weggelegd.

Schakel het lasapparaat na voltooi ing van de laswerkzaamheden en bij pauze altijd uit en trek de stroomstekker 5 altijd uit het stopcontact.

Lasnaad make

Steeknaad of duwend lassen

De toorts worden maar voren geschoven. Resultaat: de branddiepte is kleiner, naadbreedte groter, bovenrups van de naad (zichtbaar oppervlak van de lasnaad) vlakker en de bindfouttolerantie (fait in de materiaalversmelting) groter.

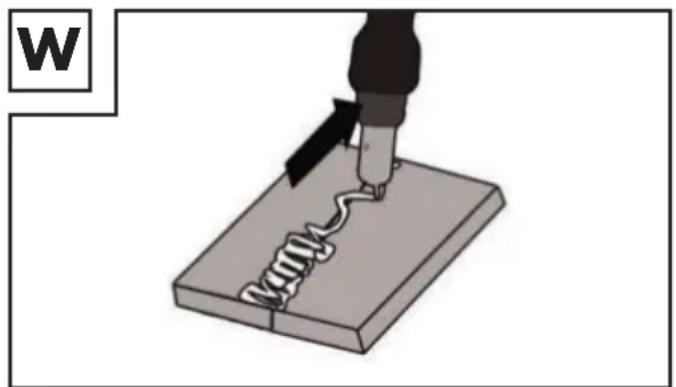

Sleepnaad of trekkend lassen

De toorts worden de lasnaad wegetrokken (afbeelding W). Resultaat: branddiepte groter, naadbreedte kleiner, bovenrups van naad hoger en de bindfouttolerantie kleiner.

Lasverbindingen

Er zijn twee basisverbindingen in de lastechniek: stompnaad- (buitenhoek) en hoekeadverbinding (binnenhoek en overlapping).

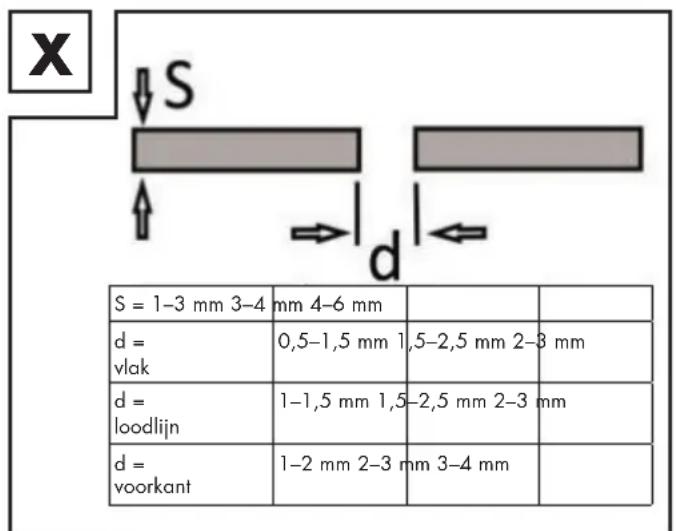

Stompnaadverbindingen

Bij stompnaadverbindingen tot een dikte van 2 mm worden de lasranden volledig gegen elkaar aangebracht. Voor grotere diktes dient volgens de volgende tabel (afbeelding X) te worden gehandeld:

Vlakke stompnaadverbindingen

Lassen要去en zonder onderbreking en met voldoende indringdiepte worden uitgevoerd, waarom is een goede voorbereiding uitermate belangrijk. De factoren die de kwaliteit van het lasresultaat beinvloeden, zich: de stroomsterkte, de afstandCUSen de lasranden, de helling van de toorts en de juiste diameter van de lasdraad. Hoe steiler de toorts tegenover het werkstuk worden gehouden, hoe hoger de indringdiepte is en omgekeerd. Om verrormingen die tijdens de materiaalbehandeling hunnen optreden, te voorkomen of te beperken, is het goed om de werkstukken met een voorziening vast te zetten. Het dient te worden vermeden om de gelaste structuur te verstijven, zodate breuken in de las worden vermeden. Deze moeilijkheden kannen worden beperkt, wanneer de mogelijkheid bestaat om het werkstuk zo te draaien dat de las in twee tegenovergestelde doorvoeren kan worden geleid.

Lasverbindingen aan de buitenhoek

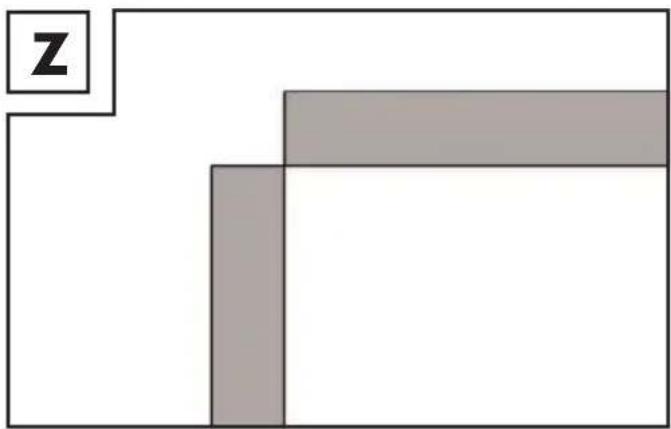

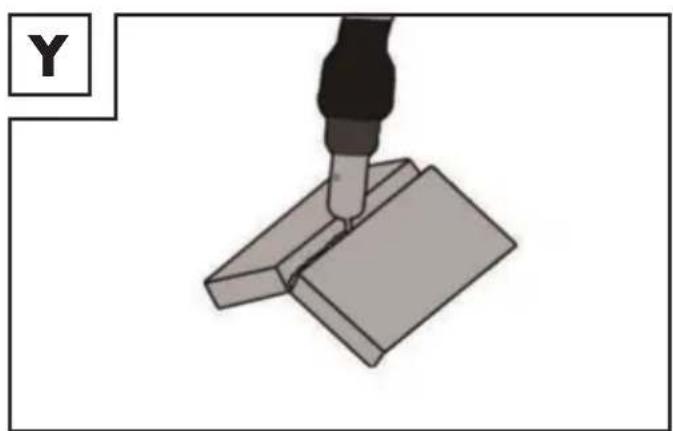

Dit type voorbereiding is zeer eenvoudig (afbeeldingen Y, Z).

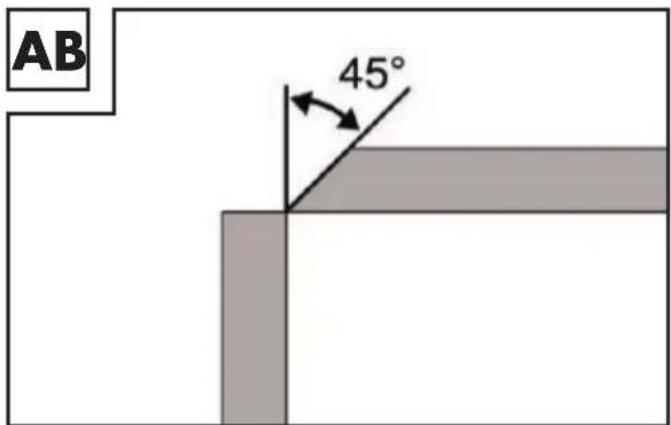

Bij dikkere materialen is dit darüber nicht更是 open. In dit geval is het better om een verbinding zoals hieronder voor te bereiden, waar bij de rand van een planta worden afgeschuind (afbeelding AB).

Hoeklasverbindingen

Een hoeklas ontstaat wanner de werkstukken loodrecht ten opzichte van elkaar staan. De lasnaad moet de vorm hebben van een gelijkzijdige drihoek en eenkleine keelhoogte hebben (afbeeldingen AC, AD).

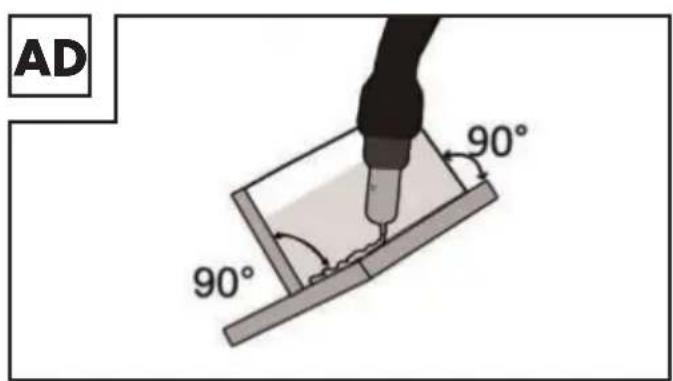

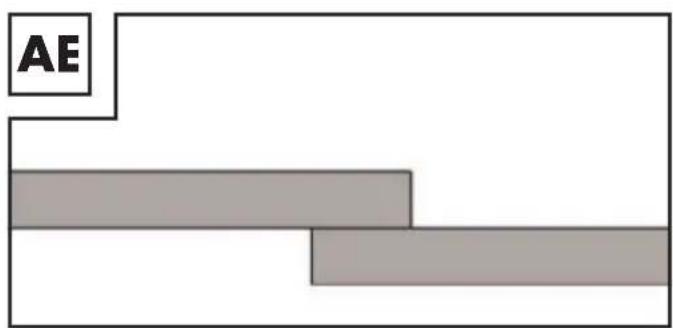

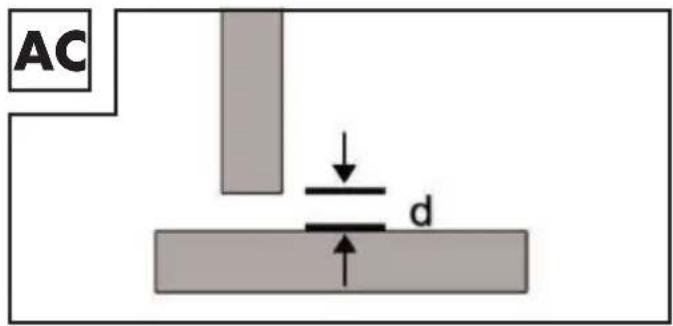

Lasverbindingen in de binnenhoek

De voorbereiding van deze lasver-binding is zeer eenvoudig en worden gebruikt voor diktes tot 5mm .De maat "d" moet tot het minimum worden beperkt en moet in elk geval kleiner zichn dan 2 mm�k (afbeelding AC).

Bij dikkere materialen is dit darüber nicht更是 geschickt. In dit geval is het better om een verbinding zoals in afbeelding AB voor te bereiden, waar bij de rand van een plank worden afgeschuind.

De meest gebruikelijk voorbereiding is die met rechte lasranden. De las kan door een normale hoeklasnaad worden losgemaakt. De beiden werkstukken要去en zo zich als maybe受到影响 elkaar worden aangebracht,zoals in afbeelding AE worden getoond.

- MMA-lassen

Volg de gegevens bij uw MMA-elektronhouser voor MMA-lassen. Neem bovendien de veiligheidsinstructies in deze gebruiksaanwijzing in acht. De MMA-modus kan door het bedieren van de keuzeschakelaar Lasmodus [10] worden geselecteerd (onderste stand).

WIG/TIG-lassen

Volg de gegevens bij uw WIG-toorts voor WIG-/TIG-lassen. De WIG-modus kan door het bedieren van de keuzeschakelaar Lasmodus [10] worden geseleerd (middelste stand "TIG"). Neem bovendien de veiligheidsinstructies in deze gebruiksaanwijzing in acht.

- Onderhoud en reiniging

Aanwijzing: Het lasapparaat要去 om perfect te functioneren en voor de naleving van de veiligheidseisen regelmatin worden onderhonden en gereviserd. Ondeskundig en fouitief gebruik kunnent tot uittallen en schade aan het apparaat leiden. Laat de reparations alleen uittvoeren door gekwalificeerde elektra-vaklieden.

Schakel de hoofdvoedingsbron en de hoofdschakelaar van het apparaatuit,voordat u onderhoudswerkzaamheden aan het lasapparaat utvoert.
Maak het lasapparaat en het toebehoren regelmatig schoon met behulp van lucht, poetsdoek of een borstel.
Bij defecte apparaatonderdelen of indien onderdelen moeten worden verrangen, richt u zich tot het betreffendevakpersoneel.

- Milieu- en verwijderingsinformatie

Recycling van grondstoffen inplaats van afvalverwijdering!

Apparaat, accessoires en verpakking dienen op een milieuvriendelijk manier te

wordengerecycled.

Voer het lasapparaat Niet af via het huisvuil,gooi het Niet in vuur of in water. Wanner mogelijk, dienen apparaten die Niet meer goed functioneren, te worden gerecycled.Vraag uw lokale leverancier om hulp.Neem hiervoor 2012/19/EU in acht.

EU-conformiteits-verklaring

Wij, C.M.C.GmbH Documentverantwoordelijke: Dr.Christian Weyler Katharina-Loth-Str.15 DE-66386 St.Ingbert DUISLAND

verklaren alleen verantwoordelijk te zich voor het feit dat het product

Productiejaar: 2020/17

IAN:332971_1907

Model:PSGS120A1

voldoet aan de belangrijke beveiligingsvereisten die in de Europese Richtlijnen

EU-kaagspanningsrichtlijn

2014/35/EU

EU-richtlijn Elektromagnetische compatibiliteit

2014/30/EU

RoHS-richtlijn

2011/65/EU+2015/863/EU

en in de wijzigingen hiervan zich vastgelegd.

De fabrikant is alleen verantwoordelijk voor het opstellen van de conformiteitsverklaring.

Het bovengenoemde object van de Verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europese Parlement en van de Raad d.d. 8. Juni 2011 ter beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

Voor de conformiteitsbeoordeling werden gebruik gemaakt van de volgende geharmoniseerde normen:

EN 60974-1:2018/A1:2019

EN 60974-10:2014/A1:2015

St. Ingbert, 17-1-2020

i. o. Dr. Christian Weyler

-Kwaliteitswaarborg

Aanwijzingen over garantieenafhandelen van de service

Garantie van Creative Marketing & Consulting GmbH

Geachte klant, U ontvangt 3aar garantie op dit apparaat vanaf de aankoopdatum. In geval van schade aan dit product kunt u een rechtmatig beroep doen op de verkoper van het product. Deze wettelijke rechten worden door once hierna vermelde garantie nicht beperkt.

- Garantievoorwaarden

De garantietermiin gaat in op de aankoopdatum. Bewaar het originele kassabon zorgvuldig. Dit document geldt als aankoopbewijs. Wanner binnen 3aar na aankoopdatum van dit product een materiaal- of productiefout optreedt, dan zullen wij het product -aar ons oordeel - Gratis repareren of verrangen. Deze garantie vereist dat het defekte apparaat binnen 3aar vanaf uw aankoop (kassabon) wordt ingediend en er schriftelijk kort wordt beschreiben wat het gebrek is en wanner het is opgetreden. Wanner het defect onder once garantie valt, ontvangt u het gerepareerde product of een neue product terug. Door de reparatie of de verranging van het product begint geen{nieuwe garantietermiin.

- Garantipeiode en wettelijkkegarantieclaims

De garantieperiode wordt door de waarborg Niet verlangd. Dit geldt ook voor verrangen en gerepareerde onderdelen. Schade en defecten die eventueel al bij de aankoop aanwezig

zijn,要去en onmiddelijk na het uitpakken worden gemeld. Reparaties na afloop van de garantieperiode dienen te worden betaald.

- Omvang van de garantie

Het apparaat worden volgens strengkwaliteitsrichtlijnen zorgvuldig geproduceerd en voor levering grondig getest. De garantie geldt voor materiaal- of productiefouten. De garantie is Niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden, of op brekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijke onderdelen, die gemaakt zijn van glas. Deze garantie worden onteldig, wanner het product ward Beschadigd, Niet correct werk gebruikt of werk onderhonden. Voor een deskundig gebruik van het product dienen alleend de in de originele gebruiksaanwijzing genoemde aanwijzingen strikt in acht te worden genomen. Vermijd absolut utoepassingsdoelen en handelingen die in de originele gebruiksaanwijzing worden afgeraden of waartegen worden gewaarschuwd.

Het product is uitsluitend bestemd voor privilegebruik en Niet voor commerciele doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die Niet door een door ons geauthoriseerd servicefiliaal�zijnuitgevoerd,ervalt de garantie.

- Afwiekeling in geval van garantie

Om een snelle afhandeling van uw reclamatie te waarborgen, dient u de volgende aanwijzingen in acht te nemen:

Houd a.u.b. bij alle vragen de kassa-bon en het artikelnummer (bijv. IAN) als bewijs voor aankoop binnen handbereik. Het artikelnummer vindt u op het typeplaatje, een gravure, het titelblad van uw gebruiksaanwijzing (beneden links) of de sticker op dechter-of onderzijde. Wanner er storing in de werking of andere gebreken optreden, dient u eerst Telefonisch of per e-mail contact met de hierna genoemde serviceafdeling op te nemen.

Een als defect geregisteerd product kunt u dan samen met uw aankoopbewijs (kassabon) en de vermeling over wat het gebrek is en wonneer het is opgetreden, voor u franco verzenden aan het u meegedeelde serviceadres.

Aanwijzing:

Op www.lidl-service.com kunt u deze en nog vele andere gebruiksaanwijzingen, productvideotypen en software downloden.

Met deze QR-code kommt u direct op de Lidl-Service-pagea (www.lidl-service.com)terecht en kunt u uw gebruiksaanwijizing openen door het artikelnummer (IAN) 332971_1907 in te voeren.

Service

Let erop dat het volgende adres geen serviceadres is.

Neem eerst contact op met het hierboven vermelde servicepunt.

C. M. C. GmbH

Katharina-Loth-Str. 15

DE-66386 St. Ingbert

DUITSLAND
