Producttype	Thermische bosmaaier
Merk	Parkside
Model	PBS 2 A1
Beoogd gebruik	Maaien in tuinen, rond bomen, palen en licht struikgewas
Motor	2-takt motor, 42,7 cm³, vermogen 1,35 kW (1,8 pk)
Brandstof	Benzine/olie mengsel 40:1, tank 1200 ml
Stationair toerental	2700 - 3400 min⁻¹
Max. snijtoerental (mes)	7850 min⁻¹
Max. snijtoerental (spoel)	6750 min⁻¹
Snijdiameter (draad)	430 mm
Snijradius (mes)	255 mm
Draaddikte	2,4 mm
Gewicht (lege tank)	7,1 kg
Gegarandeerd geluidsvermogensniveau	114 dB(A)
Trilling (spoel, rechterhandgreep)	16,719 m/s² (K=1,5 m/s²)
Veiligheidsvoorzieningen	Beschermkap, gashendelblokkering, aan/uit-schakelaar, noodstop
Meegeleverde snijgereedschappen	Dubbele spoel met automatische draadaanvoer, 3-tands mes, 4-tands mes
Regulier onderhoud	Luchtfilter reinigen, bougie vervangen, transmissie smeren (elke 10 u)
Reserveonderdelen beschikbaar	Spoel, snijdraad, messen, luchtfilter, bougie, brandstoffilter
Garantie	3 jaar (slijtdelen uitgesloten)
Inbegrepen accessoires	Tuig, heupbescherming, inbussleutels, mengsel olie/benzine 500 ml

Veelgestelde vragen - PBS 2 A1 PARKSIDE

Welk brandstoftype moet ik gebruiken voor de Parkside PBS 2 A1?

Gebruik uitsluitend een benzine/olie mengsel voor 2-takt motoren in de verhouding 40:1. De benzine moet loodvrij zijn met een octaangetal van ten minste 90. Het bereide mengsel mag niet langer dan 3 maanden worden bewaard.

Hoe start ik de koude motor?

Zet de chokeknop op de koudstartstand (gesloten). Druk 6 keer op de benzinepomp (primer). Zet de schakelaar op [1]. Houd het apparaat stevig vast en trek krachtig aan het startkabel tot de motor start en vervolgens uitvalt. Zet de choke in de warmstartstand en begin opnieuw.

Hoe verleng ik de automatische snijdraad?

Het apparaat is uitgerust met een automatische draadaanvoer. Tik tijdens het gebruik met de maaikop licht op de grond. De draad wordt verlengd en automatisch op de juiste lengte afgesneden door het mes van de beschermkap.

Wat is de veiligheidsafstand?

Houd een afstand van ten minste 15 meter tussen uzelf en andere personen of dieren tijdens het gebruik. Draag altijd een veiligheidsbril en gehoorbescherming.

Hoe onderhoud ik het luchtfilter?

Reinig het luchtfilter na elk gebruik of ten minste elke 10 bedrijfsuren. Verwijder het deksel, haal het filter eruit, was het met zeepwater en laat het volledig drogen voordat u het terugplaatst. Gebruik nooit benzine voor reiniging.

Wat moet ik doen als de motor niet start?

Controleer het brandstofniveau, de bougie (verontreiniging of afstand), het luchtfilter en het brandstoffilter. Volg de juiste startprocedure. Als de motor is verzopen, zet dan de gasklep dicht en trek meerdere keren aan het startkabel, of verwijder de bougie om deze te reinigen en drogen.

Hoe vervang ik de draadspoel?

Zet de motor uit en koppel de bougiekabel los. Blokkeer de bevestigingspen met een inbussleutel, draai de capsule met de klok mee los, open de capsule door op de kliksluitingen te drukken. Vervang de spoel door de draden in de oogjes te steken, draai vervolgens de capsule tegen de klok in vast.

Welke snijgereedschappen kunnen worden gebruikt?

Het apparaat accepteert een dubbele draadspoel (snijdiameter 430 mm) of 3- of 4-tands messen (snijradius 255 mm). Wijzig de beschermkap afhankelijk van het gebruikte gereedschap.

Hoe stel ik de maaihoogte in met het draagtuig?

Voor de spoel stelt u het draagtuig zo af dat de maaikop plat op de grond rust wanneer u het apparaat niet vasthoudt. Voor het mes moet deze op ongeveer 20 cm boven de grond slingeren. Draai de schroef van het oog los en verplaats deze op de buis tot het in evenwicht is.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag altijd een veiligheidsbril, handschoenen, antislip schoenen en gehoorbescherming. Werk nooit zonder de beschermkap. Controleer voor elk gebruik of de koppeling niet draait bij stationair toerental. Vul nooit brandstof bij terwijl de motor draait of heet is.

GEBRUIKSAANWIJZING PBS 2 A1 PARKSIDE

Vertaling van de originele gebruiksaanwijzing

CZ

BENZINOVY VYZINAÇ

Vouw voor het lezen de paging met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

PL

NL/BE Vertaling van de originele gebruiksaanwijzing Pagina

Algemene omschrijving. 76

Omvang van de levering 76

Functiebeschrijving 76

Overzicht 77

Veiligheidsfuncties 78

Veiligheidsinstructies 78

Symbolen op het apparaat. 78

Symbolen in de handleiding. 79

Algemene veiligheidsinstructies. 79

Aanvullendeveiligheidsvoorschriften.82

Voorzorgsmaatregelen

voorterugslag 83

Montage 83

Beschermende afdekking monteren ... 83

Tweedelige steel monteren. 84

Multifunctionele handgreep monteren 84

In gebruik nemen 84

Brandstof bijvullen 85

Schouderriem omdoen. 85

Motor starten 86

Bediening 87

Werkwijze 87

Oogie voor draagtuig versuschuiven/
apparaat in evenwicht brengen 87

Werken met de draadspoel 87

Koord verlengen 88

Werken met het
drietandse/viertandse mes 88

Als het apparaat vibreert 88

Verzorging en onderhoud 89

Apparaat reinigen. 89

De spoelervangen 89

Mes verrangen. 90

Verlengstuk van veiligheidsafdekking demonteren/monteren 90

Luchtfilter reinigen 90

Bougie verrangen/instellen 90

Koordmes slijpen 91

Brandstofffilter verrangen. 91

Draadspoel opwikkelen 91

Aandrijving smeren 91

Blokkeringen verwijderen 92

Koppeling controleren. 92

Onderhoudsintervallen 92

Bewaren 93

Algemene instructies voor het bewaren 93

Kortere pauzes
tussen werkzaamheden 93

Verplaatsingen/transport. 93

Afvalverwerking en milieuubescherming. 94

Onderdelen. 94

Garantie 95

Reparatieservice 96

Service-Center 96

Importeur 96

Foutopsporing. 97

Vertaling van de originele CE-conformiteitsverklaring ....171

Explosietekening. 174/175

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw neuen apparaat. Daarmee hebt u voor een hoogwaardig apparaat gekozen.

Dit apparaat ward tijdens de productie op kwaliteit gecontroleerd en aan een eindcontrolleder onderworpen. De functionaliteit van uw apparaat is bijgevolg verzekererd.

De gebruiksaanwijzing vormt een bestanddeel van dit apparaat. Ze omvat belangrijke aanwijzingen voor veriligheid, gebruik en afvalverwijdering. Maak u voor het gebruik van het apparaat met alle bedienings- en verilheidsinstructies vertrouwd. Gebruik het apparaat uitsluitend zoals beschreiben en voor de aangegeven toepassingsgebieden. Bewaar de handleiding goed en overhandig alle documenten bij het doorgeven van het apparaat mee aan derden.

Gebruiksdoel

De benzine-Sense is bedoeld voor het maaien van grayscale in tuinen, langs borders en rond bomen of omheiningspalen, en voor het maaien van dun struikgewas. Ieder ander gebruik dat in deze bedie-ningshandleiding Niet uitdrukkelijk worden toegestaan, kan leiden tot beschadigingen aan het apparaat. Bovendien levert dit ge-vaar op voor de gebruiker van de trimmer. De trimmer is Niet geschikt voor het maaien van struiken,kleine bomen of dergelijk planten.

Het apparaat is bedoeld voor gebruik door volwassenen. Personen van beneden de 16 mogen het apparaat alleen onder toezicht gebruiken.

De fabrikant is nicht aansprakelijk voor schade die wordt veroorzaakt door onreglementair gebruik of verkeerde bediening.

Algemene omschrijving

De afbeeldingen vindt u op de voorste en awhile uitklapbare bladzijde.

Omvang van de levering

Pak het apparaat eerst uit een controller of het volledig is. Zorg voor een reglementair voorgeschreven afvalverwijdering van het verpakkingsmaterial.

• Motorbehuizing met bovenste schachtbuis en Niet-gemonteerde multifunctionnele handgreep
• Onderste schachtbuis
  Draadspoel
• Drietands mes met transportbeveiliging
• Viertands mes met transportbeveiliging
  Veiligheidsafdekking
  Draagtuig met heupbescherming
  Onderhoudssleutel
• 2 × inbussleutel, 4 ~mm en 5 ~mm
• 2 × kabelklem
  Montagematerialial
• 500 ml mengfles olie/benzine
• Gebruiksaanwijizing

Functiebeschrijving

De handmatige en draagbare benzine-Sense PBS 2 A1 wordt aangedreten door een verbrandingsmotor die tijdens het werken continu in bedrijf is. De krachtoverbrenging gebeurt door middel van een koppelingschijf die via een centrifugaalkoppeling tegen een hoog toerental het motorvermögen overbrengt maar de snijvoorziening. Als snijset heeft het apparaat een dubbeledraadspoel die voorzien is van een automatisch navoermechanisme. Tijdens de maaiwerking roteren de twee kunststof koorden om een as die verticaal staat op het maavlak. Als alternatif kan een dubbeldraadspoel met drietands of viertands mes worden gemonteerd.

Ter bescherming van de gebruiker is het apparaat voorzien van een beschemkap, die de maai-inrichting bedekt.

In de onderstaande omschrij vingen staat de functie van de bedieningsonderdelen omschreten.

Overzicht

1 Motorhuis

2 Bougiestekker

3 Chokehandel
4 Starhandgreep met startkabel
5 Brandstofpomp (Primer)
6 Luchtfi Iterafdekking
7 Brandstoftank
8 Bovenste schachtbuis
9 Oogie voor draagtuig

10 Multifunctionele handgreep

11 Buisbevestigende schroef
12 Onderste schachtbuis
13 Beschermende afdekking
14 Draadsnij der
15 Spoelbehuzing
16 Draadspoel (niet zichtbaar)

17 Bedieningselement
18 Apparaatsnoer
19 Kabelklem

20 Schakelaar "Aan/uit"
21 Gaspedaalblokkering
22 Gaspedaal
23 Onderhoudssleutel

24 Inbussleutel

25 500 ml olie/benzine-mengfl es
26 Draagtuig
27 Lichaamsbescherming

28 Drietands mes
29 Viertands mes

30 2 Schroeven veiligheidsafdekking

31 Schachthouder

32Veiligheidshendel

33Sterschroef, multifunctionele handgreep

34 Handgreepklem

35 Bevestigingselement (+groveer),handgreepklem

36Tankdop

37Lipsnelsluiting

38Klikvergrendeling,draadspoelkap

39 Draaduitloop-oog

40 Uitsparing, draadspoel

41 Schroef luchtfi Iterdeksel

42 Luchtfi Iterbehuizing
43 Luchtfi Iter

44Ontstekingsbougie

45 Brandstoffeiter

46Kerfdraadspoel

47 Groef draadspoel

48 Bevestigingsas

49 Onderlegring
50 SpanfI ens
51 Moer

52 Bevestigingschroef

53 Klikvergrendeling,
veiligheidsafdekking

54 Verlengstuk, veiligheidsafdekking

55Veer,groot

56 Veer, Klein

57 Schroef, aandrij vingssmering

58Schroef,oogje

59 Transportbescherming, drietands mes

21Gashendelblokkering Voorkomt onbedoeld gas geven. De gashendel kan alleen worden gebrukt als de gashendelblokkering is ingedrukt.

20 Aan-/uitschakelaar

Met de aan-/uitschakelaar wordt de motor afgesteld. Hij moet in positie 1 staan om de motor opniew te kuren starten.

13 Beschermende afdekking

Beschermt de bediener gegen onbedoeld contact met de maakop of weggeslingerde voorwerpen

Technische gegevens

Benzinebosmaier.PBS 2 A1
Motor.Tweetaktmotor
Mengsmering.40:1
Cylinderinhoud.42,7 cm3
Maximaal vermogen .1,35 kW (1,8 PS)
Onbelast
toerental motor .2700 - 3400 omw/min
Max. snijtoerental Met mes.7850 min-1 Met draadspoel .6750 min1
Tankinhoud.1200 ml/1200 ml/cm3
Gewicht (lege tank) .7,1 kg
Koord Maicirkel.430 mm Koord dikte .2,4 mm Koordlengte..6 m
Mes Snijcirkel .255 mm Max.toerental 10000 min-1
Geluidsdrukniveauu (L_PA) met mes.98,47 dB(A), K_pA = 2,5 dB met draadspoel 97,60 dB(A), K_pA = 2,5 dB Gelidssterkte (L_WA) Gegarandeerd.114 dB(A)

Gemeten met mes.108,47 dB(A); KWA = 2,37 dB draadspoel .106,80 dB(A) .. KWA = 1,34 dB

Trilling (a_h) met mes Linker handgreep. 4,796m / s^2 . K = 1,5m / s^2 Rechter handgreep 6,336~m / s^2 . K = 1,5m / s^2 Trilling (a_h) met draadspoel Linker handgreep 12,438~m / s^2 . K = 1,5m / s^2 rechter handgreep 16,719~m / s^2 . K = 1,5m / s^2

De trillingswaarden zijn overeenkomstig ISO 22867 berekend.

Geluidswaarden werden vastgesteld in overeenstemming met de normen en bepalingen die in de conformiteitsverklaring zijn vermeld.

Veiligheidsinstructies

Om het apparaat veilig te konnen gebruiken, moeten alle aanwijzingen en informatie in de gebruiksaanwijzing met betrekking toteiligheid, montage en werkinq in acht worden genomen. Alle personen die dit apparaat bedieren of onderhonden要去 op de hoogte zichen van de gebruiksaanwijzing en de potentièle gezaren.

Symbolen op het apparaat

Op uw apparaat vindt u symbolische aanwijzingen. Deze Geven u belangrijke informatie over het gebruik van de machine.

• Let op: bij het gebruik van deze machine zijn bijzondere veiligheidsmaatregelenoodzakelijk!
• De gehele gebruiksaanwijzing要去 het gebruik worden doorgelezen. Het Niet nakomen van de gebruiksaanwijzing kan levensgevaarlijkহ!

Let op!

Lees de gebruiksaanwij zing van het apparaat voor gebruik aan-dachtig door.

Draag een veiligheidsbril.

Draag een hoofdbescherming.

Draag een gehoorbescherming.

Draag veiligheidshandschoenen. Gevaar door snij dwonden!

Draag veiligheidsschoenen met stevige zolen.

Neem een gevarenzone van minimaal 15 m aan.

Gevaar door weggeslingerde stukken! Houd andere Personen op een veilige afstand.

Gebruik geen cirkelzaagbladen of meertandse zaagbladen. Gevaar voor verwondingen!

Let op! Hete oppervlakken, kans op brandwonden!

Let op! Terugslag! - Let hij dens het werken op terugslag van de machine.

mering Geen open vlammen; vuur, open ontstekingbronnen en roken verboden

Gebruik ALLEEN mengsmering

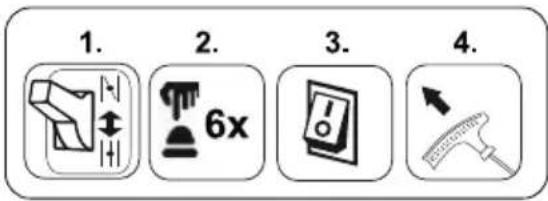

Start-process

Symbolen in de handleiding

Gevaarsymbolen met gevevens terpreventie van lichamelij ke letsels en materiele schade.

Gebodsteken met gegevens terpreventie van beschadigingen.

Aanwij zingsteken met informatie voor een betere omgang met het apparaat.

Algemene veiligheidsinstructies

Kinderen,zieke of zwakke personen mogen de trimmer nicht gebruiken.Let goed op als kinderen binnen de bevarenzone van de machine komen.Neem ook deplaatselijk ke ongevallenpreventievoorschriften in ache. Hetzelfde geldt voor alle bepalingen met betrekking tot de wettelijk ke maatregelen ter bescherming van de werknemer en een gezonde werkomgeving.De fabrikant kan Niet aansprakelijk k worden gesteld voor schade of letsel als gevolg van ongeoorloofde wij zigingen aan de machine.

Waarschuwing! Bij het gebruik van machines要去en algijd fundamentele veiligheidsmaatregelen worden genomen. Neem ook alle tips en aanwijzingen in de aanvulende veiligheidsvoorschriften in acht.

1. Let op de omstandigheden waaronder u werkkt. Door het mot- orapparaat worden zodra de motor loopt giftige gassen ontwikkeld. Deze giftige gassen konnen reukloos en onzichtbaar zich. Daarom mag u nooit met dit apparaat werken in gesloten of Niet goed geventileerde ruimten. Zorg bij werkzaamheden altijd voor goede ventilatie. Zorg dat u bij regen, sneeuw, ijs, op hellingen en onvlak terrein altijd stevig en stabel staat.

2. Laat geen vreemde Personen met het apparaat werken. Bezoek of toeschouwers, met name kinderen, zieke of zwakke Personen dienen op afstand te worden gezchoolen. Voorkom dat andere Personen met het gereedschap in aanraking komen. Geef het apparaat alleen mee aan Personen van wie u zeker weet dat zij op de hoogte zichen van de gebruiksaanwijzing van het apparaat en ermee hunnen werken.

3. Zorg dat het gereedschap veilig worden opgeborgen. Gereedschap dat Niet worden gelebruikt, moet op een droge, bij voorkeur hoog gelegen plek ofijken slot en grendel worden bewaard.

4. Gebruik voor elke klus altijd het juiste gereedschap. Gebruik bij-voorbeeld geen Klein handgereedschap ofkleine accessoires voor werkzaamheden die eigenlijk要去en worden uitgevoerd met groot materiaal. Gebruik

gereedschap alleen voor doeleinden waarvoor het is ontworpen.

1. Draag alkijd geschikte kleding. De kleding要去 geschikt voor het gebruik van de machine en mag u zich hinderen tijdens het werk. Draag kleding met veiligheidsinleg.

2. Gebruk persoonlijke beschermingsmiddelden. Draag veiligheids-schoenen met stalen neuzen/stalen zolen en grof profiel. Draag een veiligheidshelm als het risico aanwezig is dat er voorwerpen+kunnen vallen.

3. Draag een veiligheidsbril. Voorwerpen können worden weggeslingerd. Hierdoor kan ernstig letsel aan de ogen ontstaan.

4. Draag gehoorbescherming. Draag persoonlijke gehoorbescherming, bijvoorbeeld otoplastieken.

5. Handbescherming. Draag stevige handschoenen - leren handschoenen bieden een goede bescherming.

6. Gebruik van het apparaat. Gebruik het apparaat nooit zonder veiligheidsinrichtingen. Kans op letsel door weggeslingerde voorwerpen.

7. Verwijder steeksleutels etc. Alle sleutels en dergelijkke moeten worden verwijderd voordat het apparaat worden ingeschakeld.

8. Blijf alkijd op uw hoede. Let op alles wat u doet. Gebruik uw gezond verstand. Gebruik geen motorgereedschap als u moe bent. Werk Niet met het apparaat als u onder invloed bent van alcohol, drugs of medicijnen die het reactievermogen nadelig+kunnen beinvloeden.

13. Brandstof bijvullen:

• Neem deplaatselijke en nationale brandpreventievoorschriften in acht.
• Brandstof en brandstofdampen zijn zeerlicht ontvlambaar. Vul geen brandstof

bij als de motor loopt of nog heet is. Let bij het tanken op een goede ventilatie. Roken en open vuur verboden.

• Zet voor het bijvullen alsijd de motor af. Open de brandstoftank alsijd voorzichtig, zodate de opgebouwde overdruk in de tank langzaam kan worden afgebouwd en er geen brandstof maar buiten spuit. Door de werkung van het apparaat ontstaan hoge temperaturesen bij de behuizing. Laat het apparaat afkoelen voordat u brandstof bijvult. De brandstof zou vlam hunnen vatten, wat ernstige brandwonden tot gevolg kan hebben.
• Let op dat u Niet te veel brandstof in de tank giet. Wonneer er toch brandstof naast de tank raakt, moet deze onmid-delloijk worden opgeruimd en moet het apparaat worden schoongemaakt.
• Let op dat u na het bijvullen de dop stevig vastdraait, zodat deze Niet los kan raken door de vibraties die tijdens het werken met het apparaat ontstaan.

• Let op lekkage. Start de motor nicht als er brandstof lekt. Kans op levensgevaarlijk letsel door verbrandingen!

• Gebruiksduur en pauzes. Een langdurig gebruik van het gemotori-seerde apparaat kan leiden tot door trillingen veroorzaakte doorbloedingsstoornis van de handen (Raynaud-syndroom). U kunt de gebruiksduur城县verlengen door het gebruik van geschikte handschoenen of door regelmatig pauzes in te階段en. Let op dat de persoonlijke aanleg voor slechte doorbloeding, lage temperaturen of groe greepkrachten tijdens het gebruik de gebruiksduur aanmerkelijk zullen inkorten.

• Let op beschadigde delen. Controleer eerst het apparaat op schade en slijtage voordat u het gebruikt of nadat het apparaat een sterke schok heeft geleden

of is gezallen. Zijn afzonderlijke delen beschadigd? Vraag u bij lichte beschadigingen af of het gereedschap ondanks deze beschadigingen correct en veilig za werken. Let op dat beweegbare delen correct zijn uitergericht en ingesteld. Grijpen de delen goed in elkaar? Zijn er delen beschadigd? Is alles correct geinstalleerd? Voldoet het apparaat aan alle overige eisen voor een probleemloze werkking? Beschadigde verligheidsvoorzieningen etc.要去en door geauthoriserde Personen volgens de voorschriften worden gerepareerd of verrangen, tenzij uitdrukkelijk anders vermeld staat in de gebruiksaanwijzing. Defecte schakelaars要去en door een geauthoriserde instantie worden verrangen. Voor eventuele reparations(Int)t u terecht bij een door ons gevolmachtigd servicepunt.

1. Schakel de motor alsijd eerst uit voordat u instellingen of onderhoudswerkzaamheden uitvoert. Dit geldt met name voor werkzaamheden aan de draadspoel.
2. Gebruik uitsluitend goedgekeurde delen. Gebruik voor onderhoud en reparatie uitsluitend identieke onderdelen. Neem voor onderdelen contact op met het servicecenter.

Waarschuwing! Het gebruik van andere maaikoppen, accessoires of opbouwdelen die Niet uitdrukkelijk worden aanbevolen, kan Personen en objeten in gevaar brengen. Het gereedschap mag alleen worden gebruikt voor werkzaamheden waarvoor het bedoeld is. leder ander gebruik wordt als onjuist beschouwd. Voor schade aan voorwerpen of letsel als gevolg van

onjuist gebruik is alleen de
gebruiker verantwoordelijk,
in dit geval kan de fabrikant
absoluut Niet aansprakelijk
worden gesteld.
De fabrikant kan Niet aansprakelijk worden gesteld
voor schade als gevolg van gewijzigde machines of onjuist
gebruik van zijn machines.

Let op! Ook als het gereedschap wel juist worden gebruikt blijt een bepaald risico aanwezig. Uit de aard en constructie van het gereedschap+kunnen de volgende potenti- ele risico's worden afgeleid:

• Contact met een onbeschemddraadspoel (snijwonden).
  Grijpen in de lopende draadspoel (snijwonden).
  Schade aan het gehoor, als geen geschikte bescherming worden gedragen.
• Ontwikkeling van schadelijke stoffen en gassen als het apparaat worden gebruikt in gesloten ruimtes (misselijkheid).

Aanvullende veiligheidsvoorschriften

Om lichamelijke letsels en materielle schade te vermijden:

1. Let op! Houd handen en voeten telkens buiten bereik van het maaggebied, ook tijdens het starten van het apparaat. Houd de hand op de extra handgreep steeds vrij.

2. Houd het apparaat altiid vast met de handen op de multifunctionele handgrepen.

Houdt het apparaat altijd op veilige afstand van uw lichaam en zorg dat u stabel en stevig staat.

1. Draag altijd een veiligheidsbril.

2. Gebruik het apparaat alleen bij voldoende daglicht of bij voldoende kunstlicht.

3. Gebruik het apparaat Niet in de regen of voor nat gras.
4. Controller het apparaat alsijd voor gebruik of na stoten op eventuele beschadigingen. Repareer beschadigingen indienoodzakelijk.
5. Gebruik het apparaat Niet als de veiligheidsvoorzieningen beschadigd zichn of Niet juist zichn aangebracht.
6. Wees er telkens zeker van dat de ventilatieopengen van de motor, de beschemmkappen en de maai-inrichting altijd vrijংen van vuilresten en verontreinigingen.
7. Wees er tijdens het gebruik van de trimmer altijd zeker van dat zich binnen een straal van 15 meter van het apparaat geen personen of dieren ophouden. Schakel het apparaat onmiddelijk uit als er toch Personen, met name kinderen binnen de gezarenzone van de machine komen.

Bij het gebruik van het apparaat+kunnen stenen en andere voorwerpen worden weggeslingerd. Dit kan ernstig letsel tot gevolg hebben.

1. Als het apparaat in werkking is, moeten de bewegende onderdelen Niet worden benaderd (wat betreft de maai-inrichtingen).

Nadat de trimmer is uitgeschakeld, draait de maaikop nog enkele seconden na.

1. Maak het terrein waar u de trimmer wilt gebruiken vrij van stenen, takjes en ander vast materiaal.

Start de machine zoals is omschreiben in de gebruiksaanwijzing. Het apparaat mag zich tijdens het starten nicht in de werkstand bevinden of omgedraaid

zijn. Steek geen straten of grindwegen over met een draaiende motor.

1. Bij het verlengen van het maaikoord is uiterste voorzichtigheid geboden. Bij deze werkzaamheden kut u ernstige snijwonden oplopen. Nadat deze werkzaamheden zijn uitgevoerd, moet de juiste werkhouding weeR worden aangenomen voordat het apparaat in werking worden gezet.
2. Gebruik geen metalen maaikoord. Houd er rekening mee dat de maaikop nog enkele seconden nadraait als u de gashendel loslaat.

3. Schakel de motor uit (aan-/uitschakelaar uit), als:

4. u brandstof bijvult,

5. u de machine nicht gebrukt,
6. u de machine onbeheard hinterlaat,
7. u de machine reinigt,
8. u de machine van de eneplaats waar de andere transporteert,

9. u de maai-inrichting verwijdert of vervangt of als u het maaikoord wilt verlengen.

10. Gebruiksduur en pauzes. Een langer gebruik van het gemotoriseerde apparaat kan leiden tot door trillingenveroorzaakte doorbloedingsstoornis van de handen. U kunt evenwel de gebruiksduur door geschikte handschoenen of regelmatige pauzes verlengen. Houd er rekening mee dat de persoonlijke aanleg voor slechte doorbloeding, lage omgevingstemperaturen of groe grijpkrachten bij het werken de gebruiksduur verminderen.

11. Draag de Sense aan de bovenste en onderste schachtbuis, in uitgeschakelde toestand en met de snijset van uw li-chaam weg gericht,om verwondingen te voorkomen.

Na de uitschakeling is de motorkop van de trimmer heet. Let erop dat u de motorkop Niet aanraakt.

1. Controller regelmatig of de snijset stilstaat in stationair bedrijf.
2. Nationale voorschriften leggen mogelijk een leeftijdsbeperking voor gebruikers op.

Voorzorgsmaatregelen voor terugslag

In geval van een terugslag voelt u een hevige schok van de benzine-zeis. Daardoor kurz u de controle over het apparaat verliezen en zich ernstig verwonden. U kurz een terugslag voorkomen door voorzichtig te werk te gaan en de juiste techniek toe te passen.

Bij gebruik van 3- of 4-tandse messen bestaat gevaar voor een terugslag wanner het lemmet gegen een hindernis (steen, hout) stoot.

• Houd het apparaat met beiden handen vast.
  Zorg ervoor dat er geen hindernissen op de grond liggen en gebruik het 3- of 4-tandse mes Niet in de buurt van ha-gen, metalen hekken of dergelijk.

Gebruik alleen goed geslepen werktuigen. Zet het apparaat voor het snijden van ditke stengels in stand A.

Montage

B Beschermende afdekking monteren

! Gebruik het apparaat nooit zonder juist gemonteerde beschemkap. Dit kan letsel veroorzaken.

NL BE

1. Positioneer de afdekking aan de schachthouder (31).
2. Bevestig de veiligheidsafdekking met behulp van hetplaatje en de schroeven (30).

Tweedelige steel monteren

1. Draai de buisbevestigende schroef (11) aan de bovenste schachtbuis (8) los.
2. Druk op de veriligeidshendel (32) en steek de beiden schachtbuizen in elkaar. Laat de veriligeidshendel (32) los. De veriligeidshendel (32) van de bovenste schachtbuis (8)要去 in het daartoe voorziene boorgat in de onderste schachtbuis (12) vastklikken.
3. Draai de buisbevestigingsschroef (11)
   weer handvast aan.

Vergewis u, voordat het apparaat gestart worden, dat de onderste schachtbuis vast en veilig vastzit en zich in de correcte positie befindt.

4. Demontage:

Draai de buisbevestigingsschroef (11) los. Druk op de veiligheidshendel (32) en trek de beiden schachtbuizen uit el-kaar.

Multifunctionele handgreep monteren

1. Plaats de grande veer (55):tussen het bevestigingselement op de bovenste schachtbuis (35) en het onderste deel van de handgreepklem (34).
2. Leg de multifunctionele handgreep (10) en dekleine veer (56) in de handgreepklem (34).
3. Bevestig de multifunctionele handgreep (10) met het bovenste deel van de

handgreepklem (34) en de sterschroef (33). Draai de sterschroef (33) handvast aan.

In gebruik nemen

Waarschuwing! Voordat u het apparaat in gebruik neemt, moet u controlleden of deze klaar is voor gebruik. Start het apparaat Niet als u ook maar de geringste twijfel heb!

Let vooral op de volgende punten:

• Controller het maagereedschap op beschadigingen en slijtage.
• De maaikop要去justzijn gemonteerd
  Alle schakelaars要去enlichtgaan
• De bougie moet stevig vastzitten. Als de stekker loszt, kunnen vonden ontstaan, waardoor brandstofresten vlam kunnen vatten.
  Zorg dat de handgrepen altijd schoon zich, zodateat veilig kan worden gehanteerd.
• Alle veiligheidsinrichtingen要去en volgens de voorschriften zich ingebouwd en geplaatst voordat het apparaat kan worden gestart.

De maakop要去 vrij hunnen lopen.

Controleer voordat u het apparaat start of de maakop goed zit en of beweegbare delen vrij lopen.

Waarschuwing! Laat u helpen door een vakman of een ge- autoriseerd servicecenter als u ook maar de geldingste twijfel hebt.

Brandstof bijvullen

Zorg bij het hanteren van brandstof altiid voor een goede ventilatie.

Bij het vullen van de brandstoftank is roken verboden en mogen geen warmtebronnen in de buurt aanwezig+zijn. Vul de brandstoftank nooit als de motor nog loopt. Open de dop van de brandstoftank voorzichtig, zodate eventuele overdruk langzaam kan worden afgebouwd. Start het apparaat alteid op een afstand van minimaal 3 m van deplaats waar u de brandstoftank hebt bevuld. Als deze veiligheidsinstrumentie Niet worden opgevolgd, bestaat er brand- en explosiegevaar.

Gebruik alleen de mengsmering die in de gebruiksaanwijzing worden geadviseerd. Mengsmering veroudert. Gebruik waarom geen mengsmering die ouder dan 3 maanden is. Als deze voorschriften nicht worden opgevolgd, kan de motor beschadigd raken en hebt u geen garantie meer op het product.

Voorkom direct contact tussen de huid en benzine en adem benzinedampen nicht in. Gevær voor de gezondheid!

Het vulvolume van de tank bedraagt 1200 ml.

Het apparatus is uitgerust met een tweetakt

motor en werkdt waarom uitsluitend op

een mengsmering van benzine en tweetaktmotorolie in de verhoudig 40:1.

Tabel voor de mengverhouding:

Benzine Tweetaktmotorolie
1,00 liter 25 ml
3,00 liter 75 ml
5,00 liter 25 ml
Mengen	40 delen benzine + 1 deel olie

• Gebruik loodvrije benzine met een octaangehalte van minimaal 90.

• U haalt het optimale vermogen uit uw apparaat als u de special voor dit apparaat ontwikkelde tweetaktmotorolie van gezruikt. Is dergelijk oie Niet voor handen, gezruik dan olie voor luchtgekoelde tweetaktmotoren.

• Meng de benzine en olie telkens in een schone bus (25), die geschikt is voor benzine.

• Vul de bus eerst met de helft van de benodigde hoeveelheid benzine, voeg verrolgens de gehele benodigde hoeveelheid olie toe en schud de bus. Tenslotte voegt u de resterende benzine toe en schudt u nogmaals.
• Draai de dop van de tank (36) en vul de tank met de mengsmering (7). Veeg benzineresten rond de dop van de tank op en draai de dop weeop de tank.

Schouderriem omdoen

Draag steeds het draagtuig wonneer u met het apparaat werk. Schakel altijd eerst het apparaatuit voordat u het draagtuig uitdoet. Er bestaat gevaar voor een ongeval.

Het draagtuig is voorzien van een snelsluiting. Door aan de rode lip (37) te trekken, kan het apparaat in een gevaarlijke situatie snel worden losgemakt van het draagtuig.

1. Trek het draagtuig (26) vast. De vergrendeling moet zich op de borstkas bevinden.
2. Stel de riemlengte zodanig in, dat de karabijnhaak zich ongeveer 10 cm onder de heup bevindt.
3. Bevestig de karabijnhaak aan de draadhouser (9) aan de schachtbuis van het apparaat.

Haal het apparaat uit het draagtuig voordat u de motor opstart, en bevestig het apparaat met draaiende motor weeer op het draagtuig..

Plaats de lichaamsbeschermer (27) op de heup:tussen lichaam en apparaat.

Motor starten

Start de motor minimaal 3 meter verwijderd van de plaatssaar u de brandstof hebt bijgevuld.

Plaats het apparaat op een stevige vlakke ondergrond. Wees er zeker van dat de maai-inrichting de bodem of andere voorwerpen Niet raakt.

Koude start:

1. Verzeker u ervan dat de beschermdop van de draadsnijder (A 14) verwijderd is.

2. Leg het apparaat op een stevige, vlakte ondergrond. Verzeker u ervan dat het snijwerktuig geen voorwerpen of de grond raakt.

3. Zet de chokehendel (3) in positie

4. Druk 6 keer op de brandstofpomp (primer) [A 5].
5. Zet de schakelaar aan/uit (20) in positie [1].
6. Houd het apparaat met een hand aan de bovenste schachtbuis (8) vast.Met de andere hand trekt u meermaals snel aan de starterkabel van de startupgreep (4) totdat de motor start en na ongeveer een seonde weer stopt. Let op! Starterkabel Niet te ver uittrekken - risico op een breuk!
7. Zet de chokehendel (3) in positie Warme Start 山 + 山 ) en begin opniew aan de starterkabel te trekken om de Sense op te starten. Het apparaat loopt nu stationair.
8. Om te maaien houdt u de gashendelblokkering (21) ingedrukt en bedient u de gashendel (22). Bij bediening van de gashendel springt de chokehendel (3) automatisch in de warmestart-positie
9. Om de motor uit te schakelen, zet u de aan-/uitschakelaar (20) in de positie 0.

Warme start:

1. Laat de chokehendel (3) in zich positie
2. Houd het apparaat met een hand aan de bovenste schachtbuis (8) vast. Met de andere hand trekt u meermaals snel aan de starterkabel aan de starter-grEEP (4) totdat de motor start.

Let op! Starterkabel nicht te ver uittrekken - risico op een breuk!

Het apparatus loopt nu stationair.

1. Om de motor uit te schakelen, zet u de aan-/uitschakelaar (20) in de positie 0.

Start de motor na twee pogingen Niet, probeer dan zonder choke in de stand Warme start te starten. Indien dit nicht lukt, volgt u de instructies in het hoofdstuk „Foutopsoring" op.

Bediening

Werkwijze

Werk veilig en doordacht!

• Let bij het maaien op landspecifieke c.q. gemeentelijkke voorschriften.

Maai Niet tijdens de algemeen geldende rusttijden.

• Verwijder vaste voorwerpen zoals stenen, metaal en dergelijkke. Deze kunnen worden weggeslingerd, wat kan resulteren in schade of letsel.

Bij het maaien in hoog struikgewas of hekken moet de werkhoogte minimaal 15 cm bedragen. Dan worden dieren zoals egels nicht gereakt.

• Houd het apparaat telkens stevig vast met beiden handen!

Maai uitsluitend gras en onkruid! Let op wortels of boomstronken, hierover kunt u struikelen.

Werk voorzichtig en breng bij het maaien niemand in gevaar. Werk veilig en doordacht!

Maai alleen bij voldoendeicht en zich!

• Let op de maikop!

Maai nooit boven schouderhoogte!

• Vervang het kunststof koord nooit door staaldraad - kans op lestel en vernieling!

Werk nooit op een ladder!

Werk uitsluitend op een vaste en stabiele ondergrond!

Vermijd een abnormale lichaamshouding. Zorg ervoor dat u stevig en veilig staat en behoud uw evenwicht.

Wissel met regelmatige tussenpozen van werkhouding om eenzijdige vermoeidheid te voorkomen.

Schakel bij vastlopen van de snijkop het apparaat meteen uit, trek de steker van de bougie uit en verhelp versolgens de blokkering.

Oogie voor draagtuig verschuiven/apparaat in evenwicht brengen

Selecteer telkens de juiste positie van het oogje voor het draagtuig, naargelang u de draadspoel of het mes gebruikt.

Tijdens het dragen van de Sense op het draagtuig moet, zonder dat u het apparaat met de hand aanraakt,

① de draadspoel lichtjes op de grond liggen.
(2) het mes ongeveer 20 cm boven de grond hangen

1. 1. Draai de schroef (58) aan het oogje voor het draagtuig (9) los met behulp van de inbussleutel (24) en draai het verwolgens slechts Lichtjes weeer vast.
2. Monteer de Sense afhankelijk van het snijwerktuig volgens de hierboven vermelde criteria door het oogje (9) van de schachtbuis (8) te verschuiven.
3. Draai de schroef (58) vast wanner de Sense zich in de gewenste positie bevindt.

Kabelklemmen bevestigen:

1. Bevestig de kabel van het apparaat (A18) met de beiden kabelklemmen (A19), onder de motorkop (A1) en rechts of links van het oogje (9).

Werken met de draadspoel

• Houd het apparaat opkleine gazons in een hoek van ca. 30^ en draai het gelijkmatig maar links enaar rechts in halve cirkelvormige bewegingen.
• De Beste resultaten können worden behaald met een maximum graslengthe van 15 cm. Als het gras hoger is, adviseren wij in meerere cyclussen te maaien.

NL BE

• Gras rondon bomen, aft Scheidingspalen of andere hindernissen maait u langzaam met de uiterste uiteinden van het magikoord.
  Voorkom contact met vaste voorwerpen of hindernissen (stenen, muren, latten enz.). Het koord zal anders zeer snel afslijten. Gebruik de rand van de beschemkap om het apparaat op de juiste afstand te houden.

Let op! Leg de maaikop tijdens het gebruik nooit op de grond!

Koord verlengen

Uw apparaat is uitgerust met een automatische tipwerking voor het dubbele maaikoord. Dat betekent dat de beiden koorden worden verlngd als u met de maaikop de bodem aantikt.

1. Houd het werkende apparaat boven een gebied met gras en tip met de maakop een paar maal enigszins op de bodem. Op deze manier worden het koord verlangd.
2. Het mes dat in de beschemkap (15) is aangebracht, snijdt het koord op de gewenste lengte.

Als de koorden nicht{kennen worden verlengd:

Schakel het apparatusuit.
- Druk het spoelinzetstuk tot aan de aan-slagin en trek krachtig aan de uiteinden van het koord.

Als de uiteinden van de koorden nicht zichtaar zijn:

• Vervang de spoel (zie hoofdstuk 'De spoel verwangen').

Let op! Koordresten können worden weggeslingerd, dit kan letsel tot gevolg hebben.

Werken met het drietandse/viertandse mes

! Draag fijdens het werken al-tijd het draagtuig en gpasteveiligheidskleding.Draag oog-,gehoor- en hoofdbescherming.

Zorg ervoor dat het mes cor- rect is geinstallerd. Vervang beschadigde of stompe werk-tuigen. Er bestaat een risico op verwondingen

Bewerk met het mesblad alleen vrije, effen oppervlakken. Inspecteer zorgvuldig het oppervlak dat u wilt maaien en verwijder alle vreemde voorwerpen. Zorg ervoor dat u Niet gegen stenen, metaal of andere hinderissen stoot. Dit kan namelijk het mes beschadigen en er kan terugslag optreden.

Houd de snijkop over de grond als u werkte en draai het apparaat als een trimmer in gelijkmatige bogen langzaam weg en wee.
Houd de snijknop Niet schuin.
- Gebruik het apparaat Niet om wildgroei of ondergroei te Snoeien.
- Controller het mes regelmatig op schade en verrang beschadigde messen.

Als het apparaat vibreert

Reinig het apparaat, verwijder eventuele grasresten van de maaikop en de beschermkap. (zie „Verzorging en onderhoud")

Verzorging en onderhoud

Voer onderhouds- en reingingswerkzaamheden in prince bij een uitgeschakelde motor en een uitgeplugde bougiestekker (A 2) door. Laat werkzaamheden die Niet in deze bedieningshandleiding worden beschreiben,uitvoeren op een door ons geAutoriseerde servicepunt. Gebruik uitsluitend originele onderdelen en nooit metaalachtige draden. Het gebruik van Niet-originele onderdelen kan letsel en onomkeerbare schade aan het apparaat veroorzaken en uw garantie kommt onmiddelijk te verrallen.

Apparaat reinigen

Reinig na iedere maaibeurt de maai-inriching en de beschemkap.

Beschem uw apparaat gegen beschadiging!

• Het apparaat mag nicht worden afgespo-ten met of gedrenkt in water.
• Gebruik geen reinigings-c.q. oplosmiddel.

De spoel verwangen

Bij gebruik van de draadspoel要去 de veiligheidsafdekking in zijn geheel gemonteerd着眼. (Zie hoofdstuk: "Verlengstuk van veiligheidsafdekking demonteren/monteren".)

1. Schakel de motoruit.
2. Leg het apparaat op de grond

en zorg er beslist voor dat er geen brandstof uitloopt en dat het apparaat veilig ligt.

N 3. .Blokkeer de bevestigingsas (48) met behulp van de inbussleutel (24), zoals afgebeeld.

Draai de spoelkap (15) rechtsom af de bevestigingsas (48).

1. Open de spoelkap (15) door de klikvergrendeling (38) aan beiden kanten van de spoelkap (15) stevig maar binnen te drukken, en verwijder het deksel van de spoelkap.

Voor het openen van de spelkap(Intu u een sleufkopschroe-vendraaier gebruiken.

Ga voorzichtig te werk, beschadig de spoel Niet.

1. Zet de neue spoel (16) in het deksel van de spoelkap (15) en streek bevide uiteinden van de draad door de draaduit-loop-oogjes (39).
2. Leg de draadspoel (16) in het deksel van de spoelkap (15) en LAST het deksel weeop de spoelkap (15) vastklikken.

Zorg ervoor dat de draaduit-loop-oogjes (39) de beiden uitspar-ringen (40) in de spoelkap raken, anders sluit het deksel Niet.

1. Draai de spoelkap (15) linksom
   weer op de bevestigingsas (48).

Verwijder de

inbus!

1. Trek aan de beiden draadeinden om de draden uit de groeven lost te make.
2. Trim de draad op onceveer 15 cm, om de motor tijdens de start- en opwarmfase minder te belasten.

De te bestellen onderdelen vindt u in het hoofdstuk "Onderdelen/toebehoren"

N

Mes verwangen

Bij gebruik van het mes moet de veiligheidsafdekking korte worden gemaakt.

(Zie hoofdstuk: "Verlengstuk van veriligeidsafdekking demoneren/monteren".)

1. . Schakel de motoruit.
2. Leg het apparaat op de grond en contrôleer of er geen brandstof UIT loopt en of het apparaat een veilige grip heeft.
3. Blokker de bevestigingsas (48) met behulp van de inbussleutel (24), zoals afgebeeld.
4. Zet het drietandse of het viertandse mes op de bevestigingsas (48). Het mes kan aan beiden kanten worden gebruikt.
5. Bevestig het mes met behulp van de onderlegschrift (49), de spanflens (50) en de moer (51).
6. Verwijder de inbussleutel (24).

0

Verlengstuk van veiligheidsafdekking demonteren/monteren

Bij gebruik van messen moet de veriligeidsafdekking worden verwijderd.

Bij gebruik van de draadspoel要去 de rand van het verlangstuk gemonteerd zijn.

1. Draai de bevestigsschroef (52) los met behulp van een sleufkopschroevendraier.
2. Open de beiden drukknoppen van de klikvergrendeling (53).
3. Trek het verlengstuk van de veiligheidsafdekking (54) eruit.

1

Luchtfilter reinigen

Gebruik de trimmer nooit zonder luchtfilter. Anders kommt er stof en

vuil in de motor en dat kan leiden tot beschadigingen aan de machine. Houd het luchtfilter schoon.

1. Schakel de motoruit.
2. Draai de schroef (41) aan het luchtfilterdeksel (6) los en neem het luchtfilterdeksel (6) van het luchtfilterhuis (42) af.
3. Neem de luchtfilter (43) van de luchtfilterbehuzing (42) af.
4. Reinig de luchtfilter (43) met zeep en water en LAST deze in de lucht drogen. Gebruik voor de reiniging nooit benzine!
5. Monteer de luchtfilter (43) en het luchtfilterdeksel (6) opnieuw in omgekeerde volgorde.

i

Vervang de luchtfilter (43) wonneer hij versleten, beschadigd of erg vuil is.

J

Bougie verrangen/instellen

i

Versreten bougies of een te grote elektrodeafstand leiden tot verminderde prestaties van de motor.

1. Schakel het apparaatuit.
2. Trek de bougiestekker (2) af van de bougie (44) af.
3. Schroef de bougie (44) gegen de riching van de wijzers van de klok met de bijgevoegde onderhoudssleutel (zie A 23)uit.
4. Controller de elektrodeafstand met een voelermaat (verkrijgbaar in de vakhandel). De elektrodeafstand要去 0,6-0,7 mm bedragen.
5. Stel de afstand eventueel in doordat u de massa-elektrode van de bougie (44) voorzichtig ombuigt.

6. Reinig de bougie (44) met een staalborsteltje.

7. Plaats de gereinigde en goed ingestelde bougie (44) of verrang een beschadigde bougie (bijv. bougie 'TORCH L8RTC')

8. Plaats de bougiestekker (2) weer.

De te bestellen onderdelen vindt u in het hoofdstuk "Onderdelen/toebehoren"

Koordmes slijpen

Gebruik het apparaat Niet zonder een koordmes of met een defect koordmes. Dit kan letselveroorzaken. Neem voor beschadigde koordmessen alfijd contact op met ons servicecenter.

Draag veiligheidshandschoenen om snijwonden te voorkomen.

1. Schakel de motoruit.
2. Schroef het koordmes (14) van de beschemkap (13).
3. Klem het koordmes (14) in een bankschoef en slijp het mes met een platte ijzervijl. Vijl voorzichtig en telkens in een richting.
4. Schroef de draadsnijder (14) terug te-gen de beschemende afdekking (13).

De te bestellen onderdelen vindt u in het hoofdstuk "Onderdelen/toebehoren"

Brandstofffilter verrangen

Gebruik het apparaat nicht zonder brandstofffilter. Vervang het brandstofffilter regelmatig. Dit kan letsel veroorzaken.

1. Draai de dop van de tank (36).

2. Leeg de brandstoftank (7) in een geschikt reservoir.

3. Trek de brandstofffilter (45) met een haakje uit het reservoir en trek hem af het apparaat door dekleine klem los te make.

4. Vervang het brandstofffilter en leg de weer vastgezette zuigkop waar in de tank.
5. Sluit de brandstoftank (7) weir met det tankdop (36).

De te bestellen onderdelen vindt u in het hoofdstuk "Onderdelen/toebehoren"

Draadspoel opwikkelen

Als alternatif voor een neue draadspoel kunt u in de vakhandel een 2,4 mm dikke, 6 m lange nylordraad aanschaffen en die zich op de draadspoel wikkelen.

1. Vouw de draad in het midden en leg het midden van de draad in de kerf (46) van de spoelen (16). Wikkel de beiden einden in pijlichting WIND CORD, die aan de onderzijde van de spoel aangegeven is, op de spoel.
2. Klem verwolgens het draadeinde telkens in een van de groeven (47) aan de spoel (16).

Trek de draden strak aan en let erop dat de draden parallel in de beide draadkanalen liggen. Bovendien mag de draadspoel Niet meteer dan 3 m draad per draadkanaal worden gemvuld, sondern anders het automatische draadmechanisme Niet correct functioneert.

Aandrijving smeren

Na ongeveer 10 bedrijfsuren要去 de aan-drijving worden gesmeerd.

1. Draai de schroef (57) op de aandrij-ving los.

2. Druk in de smeeropening van de aan-drijvingsbehuizing ongeveer 5g universeel smeervet.

3. Sluit de aandrijving weeer met behulp van de schroeven (57).

De carburateur wordt af fabriek ingesteld op een optimaal vermogen. Als bijstellen nodig is, moet dit worden uitgevoerd op een gespecialiseerde technische werkplaats.

Blokkeringen verwijderen

Schakel het apparaatuit en trek de bougiestekker los, voordat u handelingen aan de snijset verricht.

Draag beschermende handschoenen om snijwonden te vermijden.

Koppeling controlleren

Leg het apparaat op een stevige, vlakke ondergrond. Verzeker u er-van dat het snijwerktuig geen voorwerpen of de grond raakt.

Controleer voor elk gebruik de werkinq van de koppeling in stationaire loop.

Start het apparaat (zie "Motor starten") en controllerer visueel vanaf een veilige afstand dat de draadspoel Niet draait in stationaire loop.

Onderhoudsintervallen

Voer de in de tabel vermelde onderhoudswerkzaamheden regelmatig door. Door een regelmatig onderhoud worden de levensduur van het apparaat verlangd. Ukomt bovendien tot optimale snoepresta-ties en vermijdt ongevallen.

Tabel onderhoudsintervallen:

Machineonderdeel Actie		Voor ieder gebruik	Bedrijfsuren
			10 20
Schroeven, moeren, bouten	Controleren, aantrekken		✓
Luchtfilter Reinigen of verrangen				✓
Brandstofffilter Vervangen			✓
Bougie Reinigen/instellen/vervangen			✓
Brandstofslangen Controleren, eventueel verrangen	✓
Complete machine Controleren, eventueel reinigen	✓
Bedieningsgreep Werking controleren	✓
Maaikop Juiste montage controleren	✓
Koppeling Stilstand bij stationair lopen controleren	✓
Aandrijving Smeren			✓

Bewaren

Algemene instructies voor het bewaren

• Reinig het apparaat en de accessoires zorgvuldig om schimmelvorming tegen te gaan.
• Bewaar het apparaat op een droge, stofvrijpeplaats buiten bereik van kinderen.
• Wikkel het apparaat Niet in een plastic zak, odomat dan door vochtinwerking schimmelvorming kan optreden.
• Leg het apparaat Niet op de beschermkap, hang het bij voorkeur op aan de
  Leg het apparaat Niet op de kant van de veiligheidsafdekking neer. bovenste handgreep.

Kortere pauzes fussen werkzaamheden

Alsudge instructies nicht worden opgevolgd, kunnen brandstofresten in de carburateur startproblemen of permanente schadeveroorzaken.

Bij pauzes van maximaal 3 maanden:

1. Leeg de brandstoftank (7) op een goed geventileerde plek.
2. Start de motor en LAST hem stationair draaien tot de motor Nieteer loopt en er zich geen brandstofeer in de carburateur bevindt.
3. Laat de motor afkoelen (ca. 5 minutes).

Bij pauzes van longer dan 3 maanden:

1. Draai de bougie (J 44) los met een bougiesleutel (A 23) (zie 'Bougie verwangen/instellen').
2. Laat een theelepel zuivere 2-taktolie in de verbrandingsruimte lopen en trek cervolgens enkele malen aan het startkoord om de olie binnenin de motor te verdelen.
3. Plaats de bougie (J 44) weer.

Verplaatsingen/ transport

Bij verplaatsingen moet het apparaatuitgeschakeld zich en moet de bougiestekker A 2) losgetrokken zich.
Vervoer het apparaat nicht stationair draaiend.
- Draag het apparaat met de ene hand op de bovenste schachtbuis en de andere hand op de onderste schachtbuis (A 8+12) om te voorkomen dat u tijdens de verplaatsing met gevaarlijke onderdelen in aanraking komt (bijv. hare motor, snijset).
- Gebruik de messenbescherming (A 59/60)ijdens het transporteren van de messen.
- Houd bij verplaatsingen met het apparaat een veilige afstand tot andere personen aan.
- Vervoer het apparaat Niet ondersteboven om uitlopen van de brandstof te voorkomen.

Afvalverwerking en milieuubescherming

Afgewerkte olie en benzineresten nicht in het riool of in de afvoer wegieten. Ruim uw afgewerkte olie en benzineresten op milieuvriendelijk wijze op - geef ze af op een inzamelpunt van chemisch afval. Breng het apparaat, de toebehoren en de verpakking maar een geschikt recyclagepunt. Machines horen Niet bij huishoudelijk afval thus.

Geef het apparaat in een recyclagepark af. De gebruikte onderdelen van kunststof en metaal+kunnen per categorie gescheiden worden en zodoende gerecycleerd worden. De afvalverwijdering van uw defecte ingezonden apparaten voeren wij Gratis door. Raadpleeg hiervoor ons servicecenter.

Onderdelen

Reserveonderdelen en accessoires verkrijgt u op www.grizzly-service.eu

Indien u geen Internet hebt, neem dan Telefonisch contact op met het Service-Center (zie „Service-Center" paging 96). Hou de onderstaande bestelnummers klær.

Pos. Gebruiks-aanwijzing	Pos. Explosionie-tekening	Benaming	Antikel-Nr.
13	114-121	Set beschemende afdekking 91105220
16	122	Draadspoel	13800131
69,70-2 - 70-7 Benzineslangen 91105210
36	70-8	Tankdop	91105212
43	10	Luchtfilter	91105198
44	6	Ontstekingsbougie	91105195

Als alternatif onderdeel kan de draadspoel AutoCut 25-2 van Stihl worden gebruikt. Als alternatif kunt u in de vakhandel een 2,4mm dikke, 6m Lange nylordraad aanschaffen en die zelf op de draadspoel wikkelen (zie hoofdstuk "Draadspoel opwikkelen").

Garantie

Geachte cliente, geachte klant,
U krijt op dit apparaat 3aar garantie, te rekenen vanaf de datum van aankoop.
Ingeval van gebreken aan dit apparaat heeft u tegenover de verkoper van het apparaat wettelijke rechten. Deze wettelijke rechten worden door once hierna beschreiben garantie nicht beperkt.

Garantievoorwaarden

De garantietermiin begint met de datum van aankoop. Gelieve de originele kassabon goed te bewaren. Dit document wordt als bewijs van de aankoop benodigd. Indien er zich binnen drieJAar, te rekenen vanaf de datum van aankoop van dit apparaat, een materiaal- of fabricagebout voordoet, wordt het apparaat door ons -aar once keuze -voor u Gratis gerepaereerd of verrangen.Deze garantievergoeding stelt voorop dat binnen de termijn van drieJAar het defecte apparaat en het bewijs van aankoop (kassabon) voorgelegd en dat schriftelijk kort beschreiben wordt, waarin het gebrek bestaat en wanner het zich voorgedaan heeft.

Als het defect door once garantie gedekt is, krijgt u het gerepareerde of een neue apparaat terug. Met herstelling ofuitwisseling van het apparaat begint er geen neue garantiperiode.

Garantieperiode en wettelijk kwaliteitsgarantie

De garantiperiode wordt door de garantievergoeding Niet verlengd. Dit geldt ook voor verrangen en gerepareerde onderdelen. Eventuel al bij de aankoop bestaande beschadigingen en gebreken要去en onmiddelijk na het uitpakken

gemeld worden. Na het verstreijken van de garantieperiode tot stand komende reparaties worden gegen verplichte betaling van de kosten uitgevoerd.

Omvang van de garantie

Het apparaat werk volgens strikte kwaliteitsrichtlijnen zorgvuldig geproduced er en voor aflevering nauwgezet getest.

De garantievergoeding geldt voor materiaal- of fabricagefouten. Deze garantie is Niet van toepassing op apparaatonderdelen, die aan een normale slijtage blootgesteld zich en.daarom als aan slijtage onderhevige onderdelen beschouwd kunnen worden (bijv. draadspoel, snijdraad, draadsnijder, snijmes, luchtfilter en bougie) of op beschadigingen aan breekbare onderdelen (b.v. schakelaars).

Deze garantie valt weg wonneer het apparaat beschadigd, Niet oordeelkundig gebruikt ofiet onderhoden ward.Voor een vakkundig gebruik van het apparaat dienen alle in de gebruiksaanwijzing vermelde aanwijzingen nauwgezet in acht genomen te worden. Gebruidsdoeleinden en handelingen, die in de gebruiksaanwijzing afgeraden worden of waarvoor gewaarschuwd wordt, dienen onvoorwaardelijk vermeden te worden.

Het apparaat is uitsluitend voor het prive en Niet voor het commerciele gebruik bestemd. Bij een verkeerde of onoordeelkundige behandeling, toepassing van geweld en bij ingrepen, die Niet door het door ons geauthoriseerde servicefiliaal doorgevoerd werden, valt de garantie weg.

Afhandeling ingeval van garantie

Gelieve aan de volgende aanwijzingen gevolg te gehen om een snelle behandeling van uw verzoek te garanderen:

NL BE

Gelieve voor alle aanvragen de kassabon en het identificatienummer (IAN 309505) als bewijs van de aankoop maar te honden.
Gelieve het artikelnummer uit het typeplaatje.
- Indien er sich functiefouten of andere gebreken voordien, contacteert u in eerste instantie de hierna vernoemde serviceafdeling telefonisch of per e-mail. U krijgt dan bijkomende informatie over de afhandeling van uw klacht.
- Een als defect geregisteerd apparaat kunt u, na overleg met once klantenservice, mits toevoeging van het bewijs van aankoop (kassabon) en de vermeling, waarin het gebrek bestaat en wanner het zich voorgedaan heeft, voor u francoaar het u medegedeelde serviceadres zenden. Om problemen bij de acceptatie en extra kosten te vermiiden, maakt u onvoorwaardelijkuitsluitend gebruik van het adres, dat u medegedeeld worden. Zorg ervoor dat de verzending Niet ongefrankeerd, als volumegoed, per expresse of via een andere speciale verzendingswijze plaatsvindt. Gieve het apparaat met inbegrip van alle bij de aankoop bijgeleverde accessoires in te zenden en voor een voldoende veilige transportverpakking te zorgen.

Reparatieservice

U kunt reparations, die nicht onder de garantie vallen, gegen berekening door ons servicefilaraal latent doorvoeren. Zij maakt graag voor u een kostenraming op. Wij+kunnen uitsluitend apparaten behandelen, die voldoende verpakt en gefrankeerd ingezonden werden.

Opgelet: Gelieve uw apparaat gereinigd en met een aanwijzing op het defect waar ons servicefilaraal te zenden.

Ongefrankeerd - als volumegoed, per expresse of via een andere speciale verzendingswijze - ingezonden apparaten worden nicht geaccepteerd.

De afvalverwerking van uw defecte ingezonden apparaten voeren wij Gratis door.

Service-Center

NL Service Nederland

Tel.: [phone]

(0,10 EUR/Min.)

E-Mail: [e-mail]

IAN 309505

BE Service Belgique

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 309505

Importeur

Gelieve in acht te nemen dat het volgende adres geen serviceadres is. Contacteer in eerste instantie het hoger vermelde servicecenter.

Probleem Mogelijke oorzaak Probleem op		lossen
Motor start nicht	Tank leeg Brandstof bijvullen
	Verkeerde handelingsvolgorde	Neem de instructies in deze gebruiksaanwijzing voor het starten van de machine in acht
	Motor 'verzopen'	Gas loslaten, meerere malen starten, indien nodig de bougie demonteren, reinigen en drogen
	Roetaanslag op de bougies, verkeerde elektrodeafstand	Bougies reinigen, instellen of verwangen
	Bougiedop, bougiekabel beschadigd	Vervangen
	Carburateur, -spoeiers verontreinigd, verkeerd ingestelde menging	Carburateur door een deskundige op een gespecialiseerde werkplaats lately reinigen en instellen
	Brandstofffilter verstopt	Brandstofffilter verwangen of reinigen
Motor loopt stationair te snel	Motor koud	Langzaam warm latent draaien, evt. choke enigszins sluiten
Motor levert geen maximaal vermogen	Roetaanslag op de bougies, verkeerde elektrodeafstand	Bougies reinigen, instellen of verwangen
	Verontreinigd luchtfilter Lichtfilter	reinigen of verwangen
	Carburateur, -spoeiers verontreinigd, verkeerd ingestelde Menging	Carburateur door een deskundige op een gespecialiseerde werkplaats lately reinigen en instellen
	Verkeerde menssmering	Brandstof conform de gebruiksaanwijzing bijvullen
	Afdichtring in motorcarter Niet-DDT	Laat de fouit door een deskundige op een gespecialiseerde werkplaats verhopen
	Cylinder, zuigerringen versleten
	Verkeerde ontsteking
Buitersporig veil uithaatgas-rookvorming	Verkeerd ingestelde Menging carburateur	Laat de carburateur door een deskundige instellen
	Verkeerde menssmering	Brandstof conform de gebruiksaanwijzing bijvullen

Spistresci

Wstep 99

Przeznaczenia 99

Opis ogolny 99
