NÁVOD K OBSLUZE PBS 2 A1 PARKSIDE
Překlad originániho provozního námodu
IAN 309505
DE AT CH
CZ Překlad originálniho provozniho námodu
Inhalt
Einleitung. 5
Verwendungszweck. 6
Vseobecný popis. 122
Objem dodávky 122
Popis funkce 122
Prehled 122
Bezpečnostní funkce 123
Technické parametry. 124
Bezpečnostní upozorněné……124
Symbolv nadvodu. 124
Symbol na pristroji 124
Vseobecná bezpečnostní upozorněni 125
Doplnujicbezpecnostnipravidla....128
Bezpečnostní opatřeni
profi zpeťnému rázu 129
Montáž 129
Montáz ochrannesho krytu 129
Montáz dvoudilné trabkové násady. 129
Montáž multifunkčniho držadla...... 129
Uvedeni do provozu. 130
Plnénpaliva 130
Přiložení ramenního popruhu...... 131
Startování motoru 131
Ovladani 132
PracovniPokyny 132
Posun upevnovacinho
oka/yyvazeni pristroje 132
Prace s civkou se strunou 133
Prodlouzeni struny 133
Prace s nozem se 3/4 zuby 133
Pokud pristroj vibruje 134
Udrzbaapece 134
Cisteni pristroje 134
Vymena civky 134
Vymena noze 135
Demontáž/montáž
prodlouženi ochranného krytu 135
Cisteni vzduchového filtru 135
Vymena / serizeni
zapalovaci svicky 135
Ostreni odrezavae struny 136
Vymena palivového filtru 136
Navinutcivky se strunou 136
Mazání prévodovky 137
Serifenikarburatoru 137
Odstranéni blokováni 137
Kontrola spojky 137
Intervaly udrzby 137
Skladování 138
VseobecnéPokyny pro skladování..138
Skladovani behem
provoznich prestavek. 138
Prenášeni 138
Odklizeniaochranaokoli..... 138
Náhradni dily 139
Záruka 139
Opravna 140
Service-Center. 140
Dovozce 140
Hledáni chyb. 141
Překlad originániho
prohlášeni o shodě CE...... 167
Vykres sestaveni. 174/175
Uvod
Blahopřejeme vám ke koupi vašeho nového prístroje. Rozhodli jste se pro vysoce kvalitnínyrobek.
Kvalita tohoto pristroje byla kontrlovana během vyroby a byla provedena také závěrecná kontrola. Tim je zaručena funkčnost pristroje.
Navod k obsluze je soucasti tohoto vyrobku. Obsahuje dulezite pouny tykajici se bezpecnosti, pouzivania likvidace. Pred pouzitim vyrobku seseznamte se vsemi pouky k obsluze a bezpecnosti. Vyrobek pouzivejte jen k popsanym ucelum a v ramci uvedenych oblasti pouziti.
Návod dobře uschovejte a pri pre-dávání vyrobku třetimu predejte i vsechny podklady.
Učel použití
Benzinová motorová kosa je vhodná k sekani travy v zahradach, podel okrajú záhonu a kolem stromu ci plotovych sloupku a lehkych krovin.
Jakékoli jiné použiti, které není v tomtó návodu yvslovné dovoleno, muže vestk poskozeni pristroje a predstavuje važné nebezpeci pro uživatele. Pristroj není urcen k vysekávání krovin, malych stromku nebo podobných rostlin.
Pristroj je urcen k použiti dospělymi osobami. Mladistvi starší 16 let smi pristroj použivatjen pod dohledem.
Vyrobce neruci za skody, které byly zpúsobeny nepredispisovym užitim pristroje nebospatnou obsluhou.
Vseobecný popis
Obrázky najdete na prední a zadní vyklopní straně.
Objem dodávky
Nejprve pristroj vybalte a zkontrolujte,
zda je kompletní. Obalový material rudne
zlikvidujte.
- Kryt motoru s horní trabkou hridele a demontovanou multifunkcní rukojetí
Dolni trabka hridele
Civka se strunou
- 3zubovy nuz s ochrannym krytem pro\
prepravu
4-zubovy nuz s ochrannym krytem pro prepravu
- Ochranny kryt
- Ramenní popruh s ochranou kyčí
Udrzbársky klic
- 2 × imbusov'klic, 4 ~mm a 5 ~mm
- 2 držák kabelu
Montázní material
- 500 ml olej/benzin - lahev se smesí
- Návod k obsluze
Popis funkce
Rukou vedená a prenosná benzinová motoróva kosa PBS 2 A1 je vybavena po-honem ve formé spalovaciho motoru, který je behem prace neustále v provozu. Vykon se prenasí pomoci kotouče spojky, který prenasí vykon motoru na rezací zařizení prostřednictvím odstředíve spojky pri vyso-kych otáčkách.
Zarizenji veybaveno dvojitou civkou se strunou, ktera slouži jako rezné zarizenji. Je vybavena pulzni automatickou. Pri sekani rotuji dve plastové struny okolo osy vertikalne k rovine sekani.
Jako alternativuk dvoustrunncicivce Ize na-montovat nuz se 3 nebo 4 zuby.
Na ochranu uživatele je pristroj vybaven ochrannym krytem, ktery zakryvaŽaci za-rizen. Informace o funkci obsluznych dlù najdete v nasledujićích popisech.
Přehled

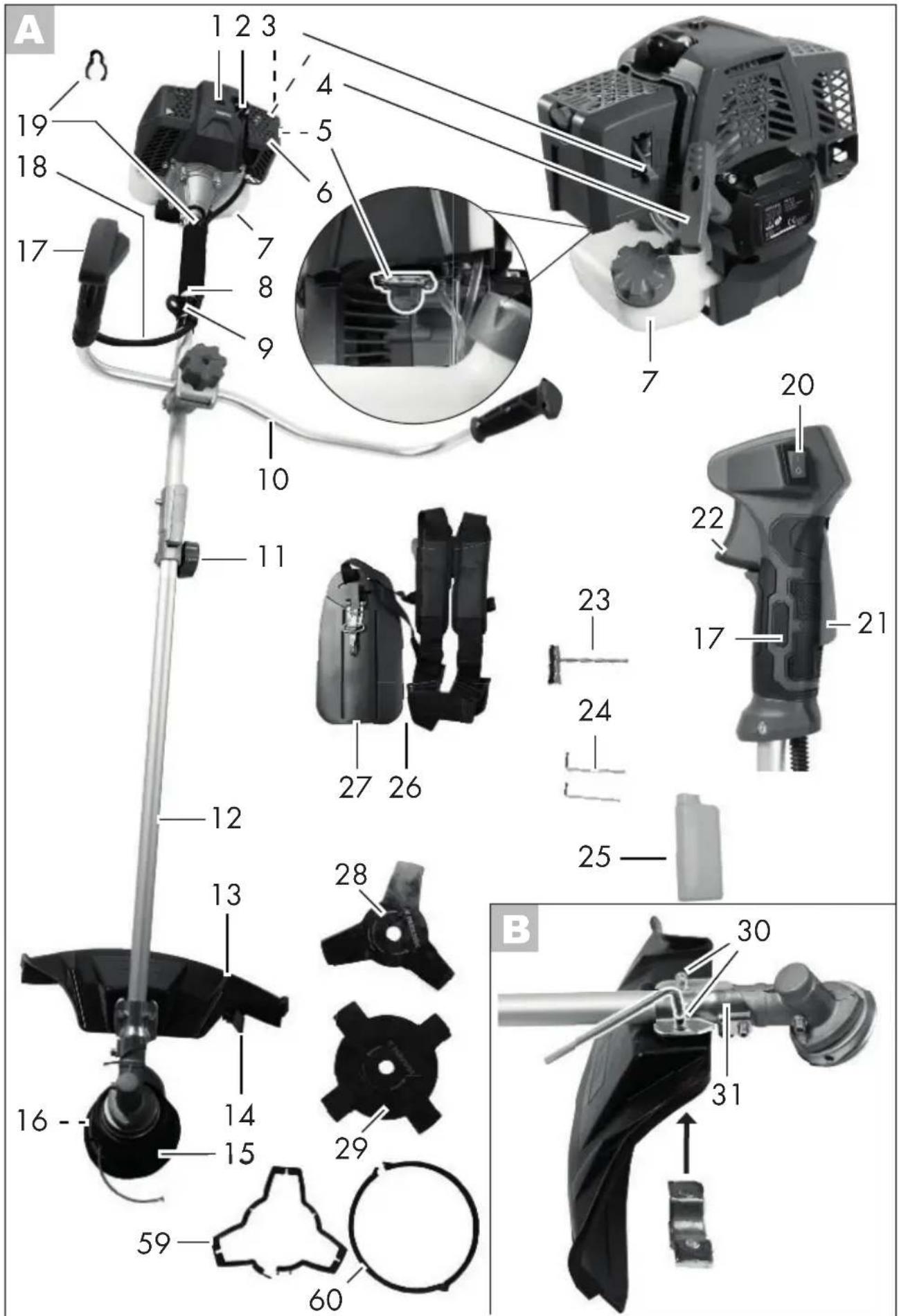

1 Skrin motoru
2 Zastrcka zapalovaci svicky

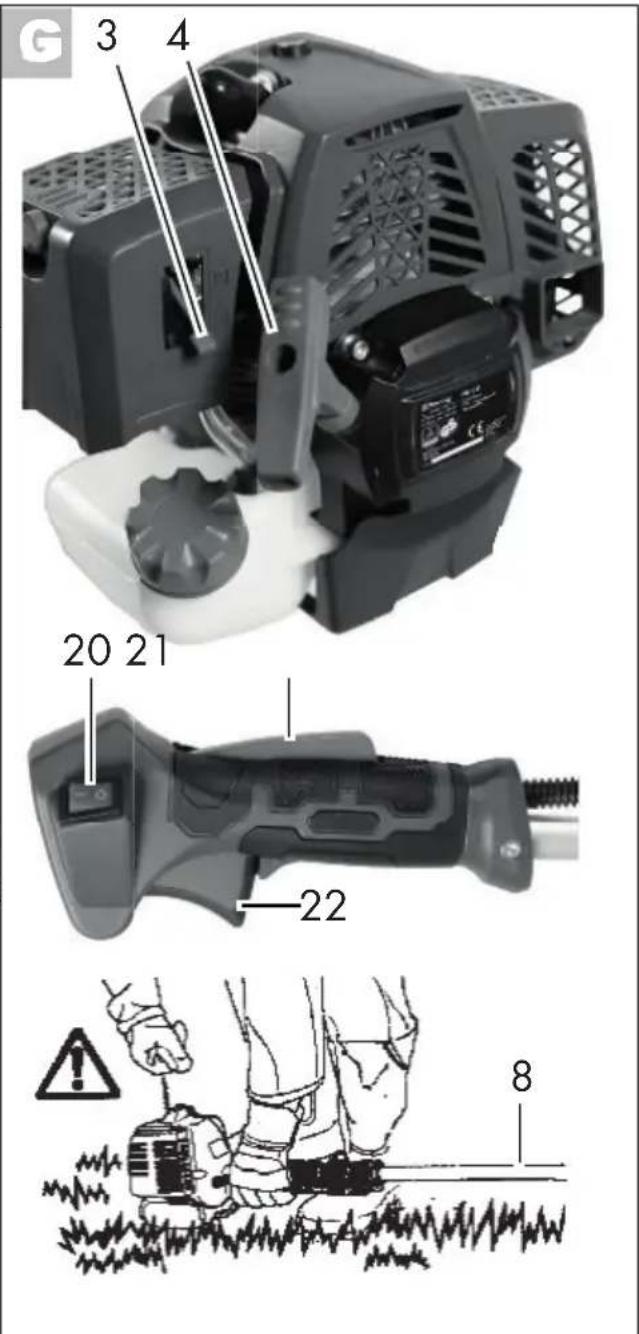

3 Paka sytice
4 Roztaceci rukojet se startovacim Iankem
5 Palivové Čerpadlo (Primer)
6 Kryt vzduchového fi ltru
7 Palivová nádrž
8 Horní roura vretena
9 Upevnovaci oko pro ramenni popruh
10 Multifunkcnrukojef
11 Upevnovaci srob roury
12 Dolni roura vretena
13 Ochranny kryt
14 Odrezávac struny
15 Pouzdro civky s civkou na strunu
16 Nosny popruh (neviditelny)
17 Ovladaciprvek
18 Kabel zarizeni
19 Držák kabelu
20 Za-/vypinac
21 Závora páky plynu
22 Páka plynu
23 Servisni klic
24 Imbusovy klic
25 500 ml olej/benzin - lahev sesmési
26 Ramenní popruh
27 Chrnic tela
28 Nuz se 3 zuby
29 Nuz se 4 zuby
B 302 srouby ochranného krytu
31 Drzak na teleso noze

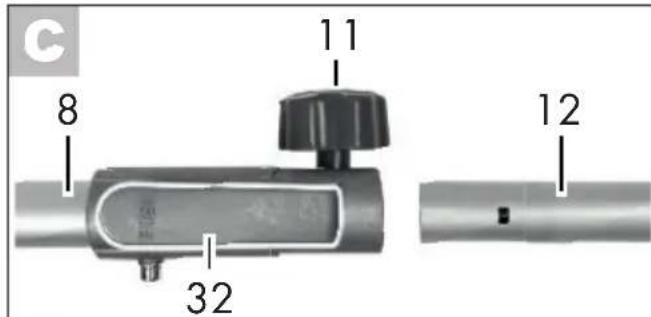

C 32 Pojistná páčka

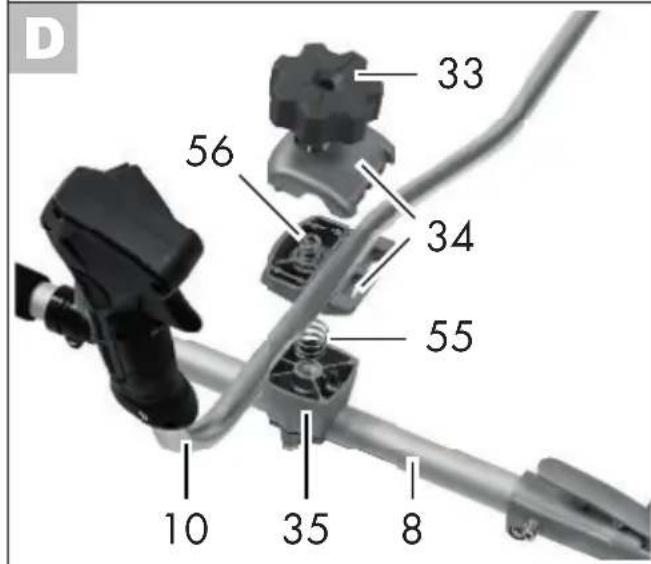

D 33 Hvezdicovy sroub, multifunkcni drzadlo
34 Uchopné držadlo
35 Upinani (+ velká pruzina), uchopné držadlo

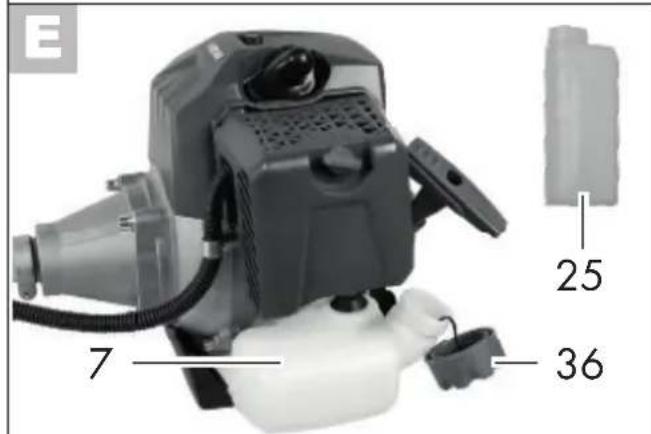

36 Víko nádrže

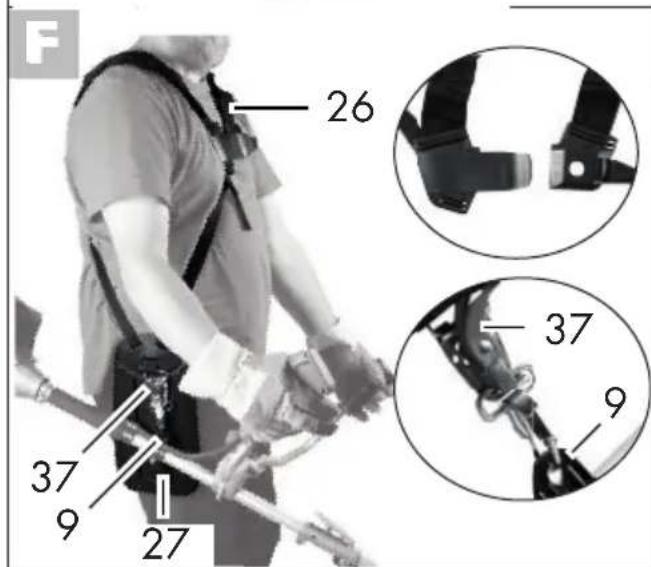

F 37 Spona rychloupinacinho zařizení
38 Zapadka, pouzdro civky
39 Ocko vovodu struny
40 Zářez, cívka se strunou
42 Skriñ vzduchóveho fi Itru
43 Vzduchovy fi ltr
J 44 Zapalovací svicka
L 45 Palivovy fi ltr
M 46 Zárez cívky se strunou
47 Drážka cívky se strunou
48 Upinaci vreteno
49 Podložka
50 Pruzná podložka
51 Matice
52 Upevnovaci sroub
53 Zapadka, ochranny kryt
54 Prodlouženi, ochranny kryt
D 55 Pruzina, velká
56 Pruzina, malá
P 57 Sroub, mazání prévodovky
Q 58 Sroub, upevnovaci oko
A 59 Ochranny kryt pro prepravu, nuž se 3 zuby
60 Ochranny kryt pro prepravu, nuz se 4 zuby
A Bezpečnostní funkce
Zabrańje nahodnému zrychlení motoru. Páku plynu lze stisknout pouze, když je stisknutá záverka páky plynu.
20 Dvoupolohový spinač
Dvoupolohovym spinačem se
vypína motor. Pro opětovné
spustěni motoru musi byt tento v
poloze 1.
13 Ochranny kryt
Chrani uživatele préd nechtěnám dotykem Žacího nástroje a odmrstěnymi cizimi těleys.
Technické parametry
Benzinovy vyzinač. PBS 2 A1
Motor 2taktni motor
Palivovou smes 40:1
Zdvih motoru 42,7 cm3
Maximánlí vykon
motoru 1,35 kW (1,8 hp)
Pocet otacek motoru ve
volnobéhu 2700-3400 min
Max. počet rezacích otáček
s nozem. 7850 min
s civkou se strunou 6750 min
Hmotnost (prazdná nadrž) 7,1 kg
Struna
Zaci rozsah 430 mm
Sila struny 2,4 mm
Délka struny 6 m
Nuz
Okruh rezu 255 mm
Max. počet otáček 10000 min
Uroven akustického tlaku (LpA)
s nozem. 98,47 dB(A), K = 2,5 dB
scivkou
se strunou .... 97,60 dB(A), K_pA = 2.5 dB
Zaručena uroven akustického (LwA)
garantovana. 114 dB(A)
merena s
nozem...108,47 dB(A); K_WA = 2,37 dB
civkou se strunou. 108,80 dB(A);
K_WA = 1,34 ~dB
Vibrate (a_n) s nozem
leva rukojef.... 4,796 m/s2; K=1,5 m/s2
pravá rukojet'.6,336 m/s2; K=1,5 m/s2 Vibrate (a_h) s civkou se strunou
evá rukojef....12,438 m/s²; K=1,5 m/s²
pravrukoje'.16,719 m/s2;K=1,5m/s2
Hodnoty vibraci byly stanoveny v souladus normou ISO 22867.
Hodnoty hluku byly stanoveny dre norem a
predpisu uvedenych v prohlaseni o shode.
Bezpečnostní upozorněné
Aby bylo moźne prístroi bezpečné provozovat, je třeba se presné rídit veskerymi poukyny a informacemi o bezpečnosti, montáži a provozu uvedenymi v navodu k obsluze.
Vsechny osoby, které budou tento pristroj obsluhovat nebo provadet udrzbu, musi byt seznámeny s návodem k obssluze a byt informovány o možnych nebezpečich.
Symboly v návodu
Vystrażné značky s udaji pro zabràněni škodám na zdrvi anebo věcným škodám.
Prikazové značky (namísto vykricniku je vysvetlován príkaz) s udají pro prevalci skod.
Informaci znacky s informacmi pro lepsi zachazenis nastrojem.
Symboly na pristroji
Na Vasem pristroji se nacházeji symbolické pouky. Zprostredkovávaji informace o výrobku nebo poukyn jeho použiti.
-
Pozor: Pri zacházení pristrojem jsou nutná zvlástné bezpečnostné opatrěné!
-
Pred použitím je třeba si precíst cely námov k obslúze a porozumět mu. NedodrženiPokynu můze být zivotu nebezpečné!
Pozor!
Pred pouzitim pristroje si po-zorné prectete navod k obsluze.
Používejte ochrany oči.
Noste zasadne ochrannou helmu.
Noste zásadné ochranu slchu.
Noste ochranné rukavice.
Nebezpeci poraněni pořezání!
Noste ochrannou obuv s pevnou podrázkou.
Vuci tretim osobam udrzujte bezpecnostni vzdalenost minimale 15 m.
Nebezpeci skrz odmrstene dily! Nenechte jine osoby priblizit se.
Nepoužívejte Žádné kruhové ani ozubené pilové listy. Nebezpečí urazu!
Pozor na horké plochy, nebezpeci popalen!
Pozor! Zpětny ráz - dávejte pri práci pozor na zpětny ráz stroje.
Zádný otevreny plamen - ohen, otevrené zapalování a kourení jsou zakázány.
Používejte JEN palivovou směs

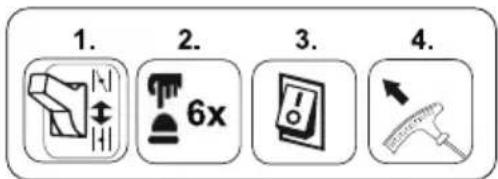

Postup pri spusteni
Vseobecná bezpečnostni upozorněni
Detem, nemocnym a slabych osobam je tfreba zabrani v pristupu k pristroji. Je nutne bedlive dohlizet na deti,Pokud se zdrzuji v blizkosti stroje.Dodrzujte regionalni a misti predpisy protiurazovbe bezpecnostni predispisy, ktere u Vas plati. To stejneplat i pro bezpecnost prac e ochranu zdravina pracovišti.
Vyrobce není moźne cinit odpovedným,
pakud byly stroje nedovoleným zpúsobem
pozměnény a z těchto zmen vznikly skody
na zdraví nebo prédmetech.
Varovani! Pri pouziti stroj je tbreba vždy učinit preventivni bezpečnostni opatřeni. Prosim respektujte všechny típy a pokyny v doplůjících bezpečnostnich pravidlech.
- Daveje pozor na okolni podminky, ve kterych pracujete. Pristroj pohaneny motorem vytvari jegovate zplodiny, pokud bezi. Tyto plyny mohou
byt bez zapachu a neviditelné. Proto nesmite s pristrojem nikdy pracovat v uzavrenych nebo spatne vetranych prostorech. Zajistete pri praci dostatechne vetrani. V mokru, na snehu, ledu, na svazich a v nerovném terenu dbeje na to, abyste meli pri praci dobrou stabilitu.
- Nepoustěje k pristroji zadné cizi osoby. Návstévy a divaci, predevím deti, nemocni a slabí lidé by se neměli príblížovat k pracovišti. Zabrante, aby jiné osoby nepříšli do styku s nastroji. Predávejte pristrojjen tem osobám, ktere se seznámily s pristrojem a manipulacínsím.
- Postareje se o bezpećné uloženi nastrojù. Nastroje, ktere nepoužíváte, musi byt uloženy na suchém,Pokud možno yvsoko položéném miste a ne-pristupné uzavrené.
- Používeje pro kazdou práci vždy správný nastroj. Nepoužíveje např. zadné drobné nastroje nebo príslušenstvi pro práce, které musí byt provaděny težkymi nastroji. Používeje nastrojejen k tomu učelu, ke kterému byly zkonstruovány.
- Dbeje na primerene obleceni. Obleceni musbyucelne a nesmi prekazet v praci. Noste oblecenis ochrannymi vlozkami.
- Používejte osobni ochranné prostředky. Noste ochrannou obuv s ocelovou spickou / podesvi a hrubou podrážkou. Noste ochrannou prilbu,Pokud se pri práci vyskytuje riziko padajicích predmétú.
- Noste ochranné bryle. Predměty mohou byt vymrstěny proti Vám. Nasledkem toho muže dojit k težkým poraněním oci.
-
Noste chraniče sluchu. Noste** osobni prostředky na ochranu proti hlu- ku napr. ochrannes zátky do uši.
-
Ochrana rukou. Noste pevné rukavice - kozené rukavice poskytuji dobrou ochranu.
-
Provoz pristroje. Nikdy nepracujte bez ochranného krytu na zaćm nastrojji. Nebezpeci poraneni odmrsténymi prédmety.
-
Odstraţne năstrčné klic atd.
Vsechny klice apod. musi byt odstaněny drive než se pristroj spustí. -
Züstáveje vždy pozorní. Davejte pozor na to, co deláte. Používeje Vás zdravy rozum. Nepoužíveje motorovié prístrojePokudjste unavení. Pod vlivem alkoholu, drognébo lékú je schopnost reakce omezená, nesmite pracovat s prístrojem.
13. Doplnei paliva.
Dodržujte vždy platné protipožární
predpisy a príslusné národní /spolková
nárizení týkajíci se požární prevalence.
Palivo a vypary z paliva jsou silne hor lavé. Nedoplnujte palivo, Pokud motor bezi nebo je jesth horky. Pri tankovani dbeje na dobre vetrani. Kourenia otevreny othen jsou zakazany.
Pred doplnovanim paliva motor vzdy vypnete. Opatrne otevrete uzavr nadrze,aby se pomalu uvolnil vznikly pretlak a palivo nevystriklo.Pri praci s pristrojem vznikaji na telesu vsoké teploty.Nez se budete pristroje do tkykat,nechejteho vychladnout.Jinak by se palivo mohlo vznitit a zpusobit tezké popaleniny.
- Pri plnéni paliva je třeba dbat na to, aby se ho nenalilo prilis. Pokud by kapalinaunikla mimo, je třeba ji ihned odstranit a pristroj očistit
- Po doplneni paliva zajistete, aby sroubovy uzaver pevné sedel a aby se pri praci zarbanilo uvoleni uzaveru z duvodu vibraci.
-
Kontrolujte netesnosti. Pokud uniká palivo, nestartujte motor. Nebezpeci ohroženiŽivota z dūvodu popálenin!
-
Doba použivani a prestávky. Pri delšim použivani motorovoho pristroje muze docházet k poruchám prokrveni rukou vyvolanych vibracemi (onemocněni bilych prestú). Dobu použiti mužete vsak prodloužit vchodnymi rukavicemi nebo pravidelnými prestávkami. Davejte pozor na to, aby osobní dispo-zice nezpúsobovaly špatné prokrvení, aby nizké okolní teploty nebo větsí sila vyvjena pri drženi pristroje nasnižovály pri praci dobu použiti.
-
Daveje pozor na poskozené dily. Zkontrolujte pristroj pred použi-tim, po težkém narazu a pádu, jestli nenese známky poskození a opotrebení. Jsou Jednotlivé dily poskozeny? I u lehčich poskození si važné položte otázku, zda pristroj bude presto bezvadné a bezpečné fungovat. Dbejte na správné vycentrovány a nastavení pohyblivych dílu. Zapadají díly správné do sebe? Jsou díly poskozené? Je vsechno dobre naintalované? Jsou yvladěny vsechny ostatné predpoklady pro bezvadné fungovány? Poskozená bezpečnostné zarizení apod. musí byt rákne opravena nebo vyměnéna autorizovanými osobami,Pokud není v navodu k obsluze vyslovné uvedeno ji-nak. Vadné spínace musí byt vyměnény autorizovanou firmou. S pripadnými opravami se obratte na námí pověřené servisní středisko.
-
Pred serizovanim nebo opravami vzdy nejprve vypnete motor. Plat prdevsim pro pra ci na civce se strunou.
Po vypnuti je motorová hlava kosy horká. Dbejte, abyste se motorové hlavynedotkli.
17.Pouzivejejen schvalené dily. Pri udrzbe a opravach pouzivejejen identické nahradni dily.Obratte se na servisni stredisko.
18. V predpisech jegnotlivych zemi muze byt stanovena veková hranice pro uži- vatele.
Varovani! Použiti jinych začich hlav a prislušenstvi nebo pridavnych dlù, které nebyly vyslovné doporučeny, mûze vest k ohroženi osob a věci. Nastroj se smí použivatjen k určenému učelu. Jakékoli použiti k jinému učelu je považovano za nepredispísove použiti. Za věcné skody a poškozeni zdravi vzníklé z tohoto nepredispívoho použiti je opdovědný sám uzivotel a v Žádném pripadě vyrobce. Vyrobce není moźné cinit opdovědným, pokud byl pristroj pozměnen nebo nevhodné použit a následkem toho vzníkly skody.
Pozor! I pri odborném použiti nástroje je zde vždy určité zbytkové riziko, které nelze vyloučit. Z druhù a konstrukce prístroje lze odvodit následujíci potenciálni rizika:
- Kontakt s nechränenou civkou se strunou (rezná zraněni).
Sahnuti do bezici civky se strunou (rezna zraneni). - Poškození sluchu,Pokud není použita primeřnéchránicsluchovych organú.
Tvorba zdraví skodliveho prachu a zplodin pri použit pristroje v uzavrenych prostorech (nevolnost).
DoplNJuci bezpecnostnipravidla
Pro vyvarovani se osobnim a vecnym skodam:
2. Vždy držte pristroj s rukama na multifunkčnich držadlech.
- Pozor! Mějte ruce a nohy v dostatečné vzdálenosti odžaciho zařizení, zvlastě pri startovani pristroje. Ruku na pomocné rukojeti mějte vždy volnou.
Pristroj drzte vždy v priměrené bezpec-nostní vzdálenosti od těla a zaujměte stabilní pozici. - Stale noste ochranné bryle.
- Pristroj používejte Jen pri Dennim světlenébo v pripadě možnosti dobrého umělého osvětlení.
- Pristroj nepouziveje v desti nebo na mokrou travu.
- Prístroi préd použitím nebo po nárazu zkontrolujte, zda není poskozen,Pokud je to nutné opravte ho.
- Prístroi nepoužívejte,Pokud jsou poškozena bezpečnostni zařizení nebo nejsou správně upevněna.
- Zajistete, aby vetrací sterbiny motoru ažaci zařizení nebylo znečistné a neobsahovalo zbytky travy.
- Během práce zajistěte, aby se v okruhu minimálne 15 m nepohybovaly osoby ani zádná zvīrata. Prístroi ihned vypněte,Pokud vidíte,že se na dosah stroje někdo blíží, zvlástě déti.
Pri použivani pristroje mohou byt odmrsteny kameny a jiné predmety, ktere mohou zpʊsobit tezká poraněni.
- Pokud je pristroj v provozu, nepriblizujte se k pohyblivym caskem (do dosahu zaicho zarizeni).
Po vypnuti se zaci hlava jeste nekolik sekund otaci.
- Pred použitím prístroje je třeba odstranit z pracovniho prostoru kameny, větve a jakýkoli jiný pevný material.
Stroj startujte jen tak, jak bylo popsano v navodu. Pri startovani nesmi byt pretoceny nebo v pracovni poloze.
S bežim pristrojem neprecházejte sterkové cesty nebo chodniky. - Pri prodlužovani zaci struny budte velmi opatrní. Existuje nebezpeci pořezání. Po provedeni tohoto kroku musite préd uvedením pristroje do provozu znovu zaujmout správnou pracovní pozici.
- Nepoužívejte kovové Žaci civky. Respektujte, ze pristroj po uvolnéni spinace zustáva jestě nekolik sekund v provozu.
- Vypněte motor (Vypnout dvoupolohový spínač), když:
-doplnujete palivo, - ho nepoužíváte,
- necháváte prístroi bez dozoru,
- ho Čistíte,
- ho prepravujte na jiné misto,
snímáte nebo vyměnujtežaci zarizení a rukou nastavujete delkužaci struny. - Doba použivani a prestavky. Pri delšim použivani motorovoho zařizení můze dojit k poruchám prokrveni rukou vyvolanjch vibracemi. Dobu použivani můžete prodloužit nosením vchodnych rukavic nebo pravidelnými prestavkami. Upozornujeme vsak, ze osobni náchylnost ke špatnému prokrveni, nizkévnéjí teploty nebo vysokte sily záberu pri práci snizí dobu použiti.
16.Prenasejte kosu za hornia spodni trubku hridele ve vypnutem stavu, srezaci Jednotkou od tela, abyste predeši zraneni.
Po vypnuti je motorová hlava kosy horká. Dbejte, abyste se motorové hlavynedotkli. -
Pravidelné kontrolujte, zda je rezací souprava pri volnoběhu zastavena.
-
V predpisech jednotlivych zemi muze byt stanovena vekova hranice pro uzi- vatele.
Bezpečnostní opatřeni proti zpětnému rázu
Pri zpětném vrhu dostane uživatel silny náraz od benzinové kosy. V dusledku toho muze ztratit kontrolu nad pristrojem a muze se vázne poranit. Zpětnym razüm mužete zabránit opatrností a správnám postupem.
Pri používání 3-nebo 4zubového noze hrozi riziko zpětného rázu, když Čepel nože narazí na prekážku (kámén, dřevo).
- Držte zařízení pevně oběma rukama.
Dbejte na to, aby na zemi nelezely zadné prekázky a nepoužíveje 3-nebo 4zubový nuz v blízkosti plotu, kovovych sloupku a podobných objektu.
Používejte pouze
dobre naostřné
nastroje. Pri secení
hustych stonku príkládeje prístroi v poloze
A.
Montáž
Přistroi nikdy nepoužívejte bez správně namontovaného ochranného krytu. Hrozi nebezpeči poraněni.
- Prilożte ochranny kryt k držáku hridele (31).
- Upevnéte ochranny kryt pomoci unaseče a šroubú (30).
Montáž dvoudilné trubkové násady
- Uvolnete upevnovaci sroub roury (11) na horni roure vretena (8).
- Stiskněte pojistnou páčku (32) a zasun-te obě trubky hřídele do sebe. Pustě pojistnou páčku (32). Pojistné páčka (32) horní trubky hřídele (8) musí za-padnout do určeného otvoru v dolní trubce hřídele (12).
- Znovu rukou dotáhněte upevnováci sroub trubky (11).
Presvedcte se pred nastartovanim tohoto nastroje o tom, ze dolni roura vretena pevné a bezpecné sedi a ze se nachází ve správné poloze.
4. Demontáž:
Povolte sroub pro upevneni trabky (11). Stisknete pojistnou pačku (32) a vysunte obě trabky hřidele směrem od sebe.
Montáž multifunkéniho držadla
- Umistete velkou pruzinu (55) mezi upinani na horni trabce hridele (35) a spodni ccast uchopneho drzadla (34).
- Vlozte multifunkcni drzadlo (10) a malou pruzinu (56) do uchopneho drzada (34).
- Pripevnete multifunkcni drzadlo (10) k horni casti uchopneho drzadla (34) a hvedicovemu sroubu (33).Rukou pevne dotahnete hvedicovy sroub (33).
Uvedeni do provozu
Varovani! Dřive než pristroi uvedete do provozu, musite zkontrolovat jeho provozné technický stav. Pokud mate jakékoli pochybnosti, pristroi nespoustěje!
Všimněte si zvlástě následujících bodů:
- Kontrola zacich nastroju z hlediska poškozeni a opotrebeni.
Správná montáž zhací hlavy
Lehký chod všech spinačů - Bezpečné usazení konektoru zapalovací svícky. Pokud je konektor volny, můze docházet k jiskřeni a unikajíci směs vzduchu a paliva se může vznítit.
- Zajisteni cistoty rukojeti, aby bylo możne pristroj spolehlivé vest.
Vsechna bezpecnostni a ochranna za rizeni musi byt spravne namontovan a na svem miste, drive nez bude pri stroj spusten.
Žaci hlava musi volné běžet.
DriVe nez nastartujete pristroj, se uistete, ze zaci hlava spravne sedi a ze pohyblive dily jsou volné.
Varovani! Pokud mate jakekoli pochybnosti, necheje si s provozem tohoto pristroje poradit od odbornika v našem autorizovaném servisinim stredisku.
Plnéni paliva
Pri manipulaci spalivem
vždy zajistěte dobré větrání.
Pri tankováni nekuřte a němejte v blízkosti zdroje tepla.
Nikdy netankujte,Pokud motor bezi.
Opatrne otevrete viko nadrze tak, aby mohl pomalu klesnout priadny pretlak. Pristroj startujte ve vzdalenosti min. 3 m od mista doplnovani paliva. Pri nerespektovani hrozi nebezpeci pozaru a vybuchu.
Používejte palivovou směs doporučenou v navodu. Palivová směs starne. Nepoužívejte tedy palivovou směs, ktera je starů než 3 měsice.
Pri nedodrzeni muze byt poskozen motor a ztracite nrok na zaruku.
Zamezte primy kontakt benzinu s kuzi a vdechnuti benzinovych vyparu. Ohrozije to zdravi!
Plnici objem nadrz je 1200 ml.
Pristroj je vybaven dvoudobym motorem a
musi byt provozovan vhyradne se smesi benzinu a oleje pro dvoudobé motory v pomeru 40:1.
- Používejte kvalitní bezolovnatý benzín s oktanovém cislem min. 90.
Optimánlího vykonu dosáhnete prì použití oleje pro dvoudobé motory specialné vyvinuteho pro tento prístroj. Pokud není k dispozici, použijte olej pro vzduchem chlazené dvoutaktní motory.
Tabulka pro palivovou smës:
| Benzín | Motorovy olej pro dvoudobé motory |
| 1,00 litry | 25 ml |
| 3,00 litry | 75 ml |
| 5,00 litry | 125 ml |
| Postup míchání | 40 dìlù benzínu + 1 dìl oleje |
- Olej a benzín michejte vždy v Čisté, k tomu urcené nadobě (25).
- Nalijtpe polovinu benzinu, pak celé množstvi oleje a nadobu protrepte. Potom dolijte zbytek benzinu a jeste jegnou protrepte.
- Odsroubujte viko nadrze (34) a palivoyou smes nalijte do nadrze (7). Ofrezte zbytky benzinu z vika nadrze a viko opet zarsroubujte.
Přiloženi ramenního popruhu
Pri praci se zařizenínème vždy ramenni popruh. Pred sejmutím ramenniho popruhu zařizení vždy vypněte. Existuje nebezpečí urazu.
Ramenni popruh je vybaven rychlouvolnovacim zařizenim. Zataženim za Červenou sponu (37) lze zařizení v nebezpečné situaci rychle uvolnit od ramenniho popruhu.
- Oblékněte si ramenní popruh (26). Zapínáni musí byt na hrudníku.
- Nastavte delku popruhu tak, aby se karabinka nacházela asi 10 cm pod bedry.
- Upevnete karabinku na zavesne oko na nasadove (9) roure nastroje.
Vyväste pristroj z popruhu pred zapnutim motoru a pripevnéte jej na ramenní popruh s bežićim motorem.
Umistete chronic tela (27) k bokum mezi telo a zarizeni.
Startovani motoru
Motor startujte ve vzdálenosti minimálne 3 metry odmista plnéni pohonych hmot.
- Ujistete se, ze je ochranná krytka na odrezávaci struny (A 14) sejmuta.
- Odložte prístroi na pevný, rovný po-vrch. Ujistěte se, ze rezný nastroj se nedotyká objektu ani zeme.
- Nastavte pačku sytiče (3) do polohy
- Stiskněte 6x palivové Čerpadlo (startér) (A 5).
- Prepnete zapina/c/ypinae (20) na po-zici
- Drzte zarizenji Jednou rukou pevné za horni trubkovou nasyadu (10). Druhou rukou zatahnete nikolikrát rychle za startovaci lanko na rukojeti startup (4), dokud motor nenastartuje a po priblizne jakné sekunde zhasne.
Pozor! Startovaci lanko nevytahujte prilis ven - nebezpeci zlo-meni!
- Nastavte pačku sytice (3) do polohy teplého startu (Z) a znovu zatahněte za startup lanko, aby se kosa nastartovála. Zaženi ted běží na volnoběh.
CZ
- Pri seceni pridržujte stisknutou aretaci packy plynu (21) a reguljte motor packykou plynu (22). Pri stisknuti packy plynu zaskovi packy sytiče (3) automaticky do polohy teplého startu I I.
- Chcete-li motor vypnout, prepnete zapinač/vypinač (20) do polohy STOP 0.
Teplý start:
- Ponechte páčku sytiče (3) v dané poloze
- Drzte zarizenji Jednou rukou pevné za horni trabkovou nasadu (8).Druhou rukou zatahnete nikolikrát rychle za startovaci lanko na rukojeti starteu (4), dokud motor nenastartuju.
Pozor! Startovaci lanko nevytahujte prilis ven -nebezpeci zlo-meni! ZarizenTed'bezi na volnobeh.
- Chcete-li motor vypnout, prepnete zapinač/vypinač (20) do polohy 0.
Pokud motor nenastartuje po dvou pokusech, zkuste jej spustit bez sytice v poloze tepleho startu.
Pokud se to nezdarí, postupujte podlePokynu v kapitole „Hledání chyb".
Ovladani
Pracovni poukyny
Pracujte bezpečné a uvázlivě!
- Pri sekani respektujte prislusné predpisy dané zeme resp. komunálni predpisy.
- Nepracujte s vyzinačem během obvyklé doby klidu.
-
Pevné prédměty jako kameny, kusy kovu aj. musí byt odstraněny. Tyto mohou byt odmrstěny a tím zpúsobit zraněni osob nebo věcné škody.
-
Pri sekani ve vysokem housti nebo krovi by mela pracovni vysha cinit minimalne 15 cm. Tim nebudou ohrozena zvirata, napr. jezci.
- Držte prístroi pevně a bezpečné oběma rukama!
- Sekejte jen travu a plevel! Davejte po-zor na ko'reny a pa'rezy stromû, hrozi nebezpeci zakopnuti.
- Pracujte obezretne a pri sekani nikohonehrožujte. Pracujte klidne a uvázlive!
- Pracujte jen pri dostatečné viditelnosti a dobrych světelnych podminkách!
Sledujte aci hlavu! - Nikdy nesekejte nad vyśi ramen!
- Nikdy nenahrazujte plastovou strunu ocelovym dratem - hrozi nebezpeci poraneni a zniceni pristroje!
- Nepracujte na Žebríku!
- Pracujte pouze na pevnych a stabilnich podkladech!
- Nepracujte se zarizenim v abnormálni telesné poloze. Vždy dbeje na bezpečný postoj a udžujte vždy rovnováhu.
V pravidelnych intervalech meinte pracovni polohu, aby nedoslo k Jednostranne unave. - Pri zablokovani rezné hlavy zařizení ihned vypněte, vytáhněte nástrčku zapalovaci civky a poté odstrańte blokovani.
Posun upevnovaciho oka/vyväzeni pristroje
Pro civku a nuz vzdy zvolte spravnou pozici upevnovaciho oka pro ramenni popruh.
Kdyz je kosa pripevnena k ramennimu popru hu, mela by, aniz bye ste ji dotykali rukou,
① civka se strunou lehce doléhat na zem
(2) nüz balancovat prblizne 20 cm nad zemi.
- Uvolněte šroub (58) na upevnovacím oku ramenního popruhu (9), pomoci imbusového klice (24) a pak jej jen lehce utáhněte.
- V závislosti na rezacim nastroji vyrovneje kosu podle vyse uvedenych kriteri posouváním upevnovaciho oka (9) na trabce hridele (8).
- Utáhněte sroub (58), když je kosa v požadované pozici.
Upevní držáku kabelu:
- Pripoje kabel pristroje (A18) obema drzaky kabelu (A19), pod hlavou motoru (A1) a vpravo nebo vlevo od upevnovacho oka (9).
Prace s civkou se strunou
- Na malych travnatych plochach drzte pristroj pod uhlem cca 30^ a rovnomerne se otaceje doprava a doleva pulkruhovym pohysem.
- Nejlepsich vysledku dosahnete,Pokud ma trava vysku max. 15 cm.Pokud je trava vyssi,doporucije se,sekat ji nekolikrát.
- Pri sekani okolo stromu, plotovych sloupku nebo jinych prekazek prochazje s pristrojem pomalu kolem prekazky a sekejte pomoci spicky struny.
- Vyhněte se kontaktu s pevnymi prekážkami (kameny, zdi, latkové ploty atd.). Struna by se rychle opotřebovávala. Proudrženi pristroje ve správné vzdálenosti používejte okraj ochranného krytu.
Pozor! Žaci hlavu během provozu nepokládeje tne zem!
Prodlouženi struny
Vás prístroj je vybaven dotykovou automatikou s dvojitou strunou, tzn. ze se obě struny prodlouží, když se Žaci hlava dotkne zeme. 1. Držte prístroj, který je v provozu, nad
travnatym prostorem a zaci hlavou se párkrát lehce dotkněte zeme. Timto zpúsobem se struna prodlouží.
2. Nuz nachajejici se v ochrannem krytu (15) strunu zaizne na pozadovanou delku.
Pokud konce struny nelze prodloužit:
Vypnete pristroj.
- Stiskněte nástavec civky až na doraz a silou zatahněte za konec struny.
Pokud nejsou vidět konce struny:
Vymene civku se strunou (viz kapitola Vymena civky).
Pozor! Zbytky struny mohou byt yvmrsteny a zpusobit zraneni.
Prace s nozem se 3/4 zuby
Pri praci vždy použiveje popruh a vchodné ochranné oblecení. Použiveje ochranné bryle, chraniče sluchu a hlavy. te na to, aby byl nž správně namontován. Vyměn-te poskozené nebo tupé nastroje. Hrozi nebezpeči zraněni.
Rezný kotouc používejte pouze pro práci na volnych rovnych plochach. Pečlive zkontrolujte oblast zamyslenou k secení a odstraťe vsechny cizi predměty. Vyhněte se kontaktu s kameny, kovem a dalsimi prekážkami. Núž by se mohl poskodit a hrozi nebezpečí zpětného rázu.
- Nedržte reznou hlavu šikmo pod uhlem.
- Pristroj nepoužívejte na rezáni náletoych dřevin nebo podrostů.
- Pravidelné kontrolujte, jestli není nuz poškozený, a poskozené nože vyměnte.
Pokud pristroi vibruje
Přistroi yčistit, odstranit eventuálné zbytky trávy zžací hlavy a ochranného krytu.
Udržba a péče
Udrzbove a cisticiprace provadejtezasadne na vypnutem motoru a vytazenene nastrce zapalovaci svicky ( A2)
Práce, které neisou popsány
v toto námodu, necheite
provest v nami poveriene servisni opravne. Pouzivejte pouze originni dily a nikdy ne kovove struny. Pouziti neoriginalnich dlu muze zpuosobit poraneni osob a neoprawitelne poskozeni pristroje a vede neprodlenek zaniku
záruky.
Čistěné pristroje
Chrante Váš nastroj préd poškozením!
Neostrikujte tento nastroj vodou a nečistěte ho pod tekouci vodou. Nepoužívejte zádné cisticí prostředky a Rozpoustědla.
- Pristroj se nesmi ostrikovat, ani pono-rovat do vody.
Udrzujte vetraci drzadla pristroje v cistote. - Pristroj cistete navlhcenym hadrikem.
Výměna cívky
Pri pouziti civky se strunou musi byt ochranny kryt zcela namontovan. (Viz kapitola:
"Odstraněni / instalace prodlouženi ochranného krytu")
- Vypněte motor.
- Položte nastroj na zem a zajistete to, aby nevytekalo zdne pali vo a aby mel nastroj bezpecnou polohu.
- Upinaci vreteno (48) zablokujte pomoci imbusového klice (24) podle obrázku.
Odsroubujte pouzdro civky (15) ve smeru hodinovych ručicek od upinacího vretena (48).
- Otevrete pouzdro civky (15) tak, ze pevné zatlacite dovnitr zapadku (38) na obou stranach pouzdra civky (15) a sejmete vicko pouzdra civky.
K otevreni pouzdra civky muzete pouzit plochy sroubovak.
Postupujte opatrne, abyste neposkodili civku.
-
Nasadte novou civku (16) do vika civkoveho pouzdra (15) a provleknete oba konce struny ockem yystupu struny (39).
-
Vloze civku se strunou (16) do vika pouzdra civky (15) a nechte viko opet zaklapnout na pouzdro civky (15).
Dbeje, abystezasunuli ocka
vystupu struny (39) do obou drá-zek (40) v pouzdre civky, jinak
viko nelze zavrít
-
Zasroubujte pouzdro civky (15) proti smeru hodinovych ručicek zpet na upinaci vreteno (48). Vyjměte imbusobý klic (24).
-
Zatahnete za oba konce struny, cimz strunu uvolnite z drazek.
- Nastavte strunu na priblizne 15 cm, abyste snizili zatizeni motoru behem faze startovani a zahrivani.
Náhradní díly určené k objednámí
najdete v kapitole „Náhradní díly /
príslušenství“
Vyměna nože
Pri použitnožu musi byt ochranny kryt zkracen. (Viz kapitola: "Odstraneni / instalace prodlouženi ochranného krytu")
- Vypněte motor.
- Umistete zařizení na zem a ujistete se, ze nedochází k uniku paliva a ze je zařizení na zemi bezpečné položeno.
- Upinaci vreteno (48) zablokujte pomoci imbusového klice (24) podle obrázku.
- Nasadte bud' nuž se 3 zuby nebo nuž se 4 zuby na upinaci vreteno (48). Nuž je oboustranné použitelný.
-
Upevněte núž s podložkou (49), pruznou podložkou (50) a maticí (51).
-
Vyjměte imbusobý klic (24).
Demontáž/montáž
prodlouženi ochranného
krytu
Pri pouziti nozu musi byt odstraneno prodlou- zeni ochranneho krytu. Pri pouziti civky se strunou musi byt nainstalovan lem prodlouzeni.
- Povolte upevnovaci sroub (52) plochym sroubovakem.
- Uvolněte oba tlačné privky západky (53).
- Stáhněte prodlouženi ochranného krytu (54).
Čistěni vzduchového filtru
Přistroi nikdy neprovozujte bez vzduchového filtru. Jinak se do motoru dostane prach a necistoty, což vede k poskození stroje. Vzduchový filtr udržujte Čistý.
- Vypněte motor.
- Uvolnete sroub (41) na krytu vzduchoveho filtru (6) a slozte kryt vzduchoveho filtru z pouzdra vzduchoveho filtru (42).
- Vyjměte vzduchový filtr (43) ze skrǐne vzduchoveho filtru (42).
- Očistěte vzduchový filtr (43) mydlem avodou a nechejte jej vyschnout na vzduchu.
K Čišěni nikdy nepoužívejte benzín!
- Znovu v obracenem poradi namontujte vzduchovy filtr (43) a viko vzduchoveho filtru (6).
Vyměnte vzduchový filtr (43) poskud je opořrebovaný, poskozený nebo silné znečistěné. (viz „Náhradní díly").
Vymena / serizeni zapalovaci svicky
Opotrebované zapalovaci svickynebo dlouhy zapalovaci intervalvedou ke snizeni vykonu motoru.
- Vypněte prístroi.
- Vytáhněte zapalovaci zapalovaci svíčky (2) ze zapalovaci svíčky (44).
- Vysroubujte zapalovaci svicku (44) proti smeru hodinovych ruciček dodanym servisinim klicem (viz A 23).
CZ
- Prezkousejte interval zapalovani pomocci sparomreu (k dostani ve specializovanem obchod).
Vzdálenost elektrod musi byt 0,6-0,7 mm.
- Pripadne nastavte vzdalenost opatrnym prihnutim zemnici elektrody zapalovacic svicky (44).
- Svicku (44) ocistete dratenym kartacem.
- Nasadte ociistenou a serizenou svicku nebo vymene poskozené svicky za nové (napr. zapalovaci svicka „TORCH L8RTC").
- Opět zastrěte nástrěku zapalovác svíčky (2).
Náhradní díly určene k objednámí
najdete v kapitole „Náhradní díly /
príslušenstvi"
Ostrene odrezavace struny
Přistoj v zádném pripadé nepoužíveje bez odřezávače nebo s vadným odřezávačem. Hrozi nebezpeči poraněni. S vadnou Čepeli odřezávače se obratte na nase servisné středisko.
Noste ochrannes rukavice, abyste zabrani poraneni.
- Vypněte motor.
- Vysroubujte odrezávac struny (14) z ochrannesho krytu (13).
- Upevnete odrezávac struny do svéraku a nabruste noze plochym pilnikem. Pilujte opatrné a pouze jederim směrem.
- Prisroubujte odrezávac struny (14) opět na ochranny kryt (13).
Náhradní díly určéné k objednámí najděte v kapitole „Náhradní díly / príslušenstvī“
Výměna palivového filtru
Přistroi nikdy neprovozujte bez palivového filtru. Palivový filtr pravidelné vyměnujte.
- Odsroubujte vicko palivové nadrze (36).
- Vypustte palivo z nadrze (7) do vchodne nadoby.
- Vytáhněte palivový filtr (45) háčkem z nádrže a vytáhněte jej uvolněnim malé svorky.
- Vyměnte palivový filtr a nasazenou sací hlavu opět vratte do nádrže.
- Znovu zavrete palivovou nadrz (7) vickem nadrze (36).
Náhradní díly určné k objednámí
najděte v kapitole „Náhradní díly /
príslušenstvī“
Navinuti civky se strunou
Alternativne k nové cívce se strunou mžeteve specializované prodejné zakoupit 2,4 mm silnou a 6 m dlouhou nylonovou strunu a vlastnimi silami ji navinout na civku se strunou.
- Tuto strunu preložte uprostřed a založte střed struny do dražky (46) civky (16). Navihte oba konce ve smeru šipky WIND CORD, která se nachází na spodní straně cívky.
- Následné upněte konec civky vždy do některé z dražek (47) na cívce (16).
Kromě toho nesmi být civka se stru-nou naplěna vice než 3 m struny na jeder kanál struny, protoze jinak nebude automatika struny správně fungovat.
Mazánipřevodovky
Po priblizne 10 hodinach provozu je potreba namazat prevodovku.
- Uvolněte šrouby (57) na prevodovce.
- Vtlačte príblízně 5 g bežné dostupného maziva do mazaciho otvoru na skřini prevodovky.
- Převodovku opět uzavrete sroubem (57).
Serizeni karburatóru
Karburátor byl z vyroby nastaven na optimalní vykon. Pokud je nutné dodatečné serízení, nechte je provést v odborné dlne.
Odstraněni blokovani
Pred practi na rezné Jednotce vypněte zařizení a vytáhněte nástrčku zapalovaci svicky.
Noste ochranné rukavice, abyste se neporezali.
Kontrola spojky
Odlozte pristroi na pevny, rovny povrch. Ujistete se, ze rezny nastroj se nedotyká objektu ani zeme.
Pred kazdym pouzitim zkontrolujte funkcnost spojky pri chodu na volnobeh.
Nastartujte zaizeni (viz „Spusteni motoru") a zkontrolujte na zakladé bezpečnostnézkoušky s dostatečnám bezpečnostím odstupem, zda se cívka se strunou pri chodu na volnoběh neotáci.
Intervaly udrzby
Pravidelné provádejte prace udrzby uvedené v tabulce. Tim se prodlouží zivotnost sekačky, dosahnete optimálniho vykonu pri sekáná a zabránite nehodám.
| Strojni dil Akce | Před každým použitím | Provozní hodiny | ||
| 10 20 | ||||
| Šrouby, matky, Čepy Zkontrolovat, dotáhnout | ✓ | |||
| Vzduchový filtr Vyčistit nebo vyměnit | ✓ | |||
| Palivový filtr Vyměnit | ✓ | |||
| Zapalovací svíčka Vyčistit/seridit/vyměnit | ✓ | |||
| Palivové hadice | Zkontrolovat, v prípadě potřeby vyměnit | ✓ | ||
| Kompletní stroj Zkontrolovat, v prípadě potřeby vycistit | ✓ | |||
| Ovladací rukojeť Zkontrolovat funkci | ✓ | |||
| Žací hlava Zkontrolovat správnou montáž | ✓ | |||
| Spojka Kontrola zastavení prí volnoběhu | ✓ | |||
| Převodovka Mazivo | ✓ | |||
Skladováni
VseobecnéPokyny pro skladovani
- Pristroj a prisluusentvi peclive vycistete, aby se predešlo tvorbé plisne.
- Pristroj uchováveje na suchém miste chráneném profi prachu, mimo dosah defí.
- Prístroi nebalte do plastovych pytlu, protoze by doslo k tvorbě vlhkosti a prisné.
- Nepokladeje pristroj na ochranny kryt.
Skladovani během provoznich prěstávek
NerespektovaniPokynu pro sklado-vanimuzduvodu zbytku paliva v karburatoru zpusobit problemy pri startu nebo trvala poskozeni.
- Vyprázdne tepalivovou nadrž (7) na dobre vetráném misté.
- Nastartujte motor a nechejte ho bežet na prázdno, dokud se sám nezastává a v karburátoru nebude Žádné palivo.
- Motor necheje vychladnout (cca.5 minut).
Pri provoznich prestavkach delsich nez 3 měsice:
- Uvolnete zapalovaci svicky klicem (A 23) na svicky (J 44) (viz „Vymena / serizeni zapalovacich svicek").
- Spalovaci komoru naplnte 2 károvými lžickami Čistého oleje pro dvoudobé motory a několíkrát pomalu zatahněte za startovaci táhlo, aby se olej rovnoměrně rozmístil uvnitř motoru
- Nasadte zpef zapalovaci svicky ( 44).
Přenášeni
Pri prena Seni musi byt zaizen i vypnuto a nastrocka zapalovaci svicky A 2) vytazena. Zaizeni nikdy neprenaseje pri chodu na volnobeh.
- Přenášije zařizení jednou rukou za horní a jegnou rukou za spodní trubku hridele (A 8 + 12). Tim behem prepravy predejdete kontaktu s nebezpečnými díly (napr. horkým motorem, reznou jegnotkou).
- Používejte pri prepravě nože krytřezačí listy. (A 59/60).
- Pri prenášeni dodržujte bezpečnostné odstup od ostatních osob.
- Zarizení nikdy neprenásejte hlavou dolu, aby nevyteklo palivo.
Odklizenia ochrana okoli
Neliite stary olej a zbytky benzinu do kanalizace anebo do odtoku vody. Odkliite stary olej a zbytky benzinu zpusobem, odpovidajicim ochrani okoli - odevzdejeje ve sbirni pro unto druh opadu.
Přistroj, príslušenstvá obal odevzdeje
v souladu s požadavkami na ochranu
životniho prostředí do recyklacné sberny.
Elektrické pristroje nepatří do domácího
odpadu
Odevzdeje je ve sbernen srotu. Pouzite dily z plastu a kovu se tam dlre druhu materialu roztridi a mohou se pak zavest do recycllace.
Likvidaci vasichzaslanych poskozenych pristroju provadime bezplatne. Dotazte se k tomuto tematu ve Vasem servisinm stredisku.
Náhradni dily
Náhradní dily a príslušensťv obdržǐte na stránkách www.grizzly-service.eu
Pokud nemáte internet, tak prosím zavolejte na servisné středisko (viz „ Service-Center“ strana 140). Ujistěte se, ze budete mit po ruce níže uvedená Čísla objednévky.
| Pol. Návod k obsslze | Pol. Výkres sestavení | Označeni | Č. artiklu. |
| 13 | 114-121 | Sada ochranného krytu 911052 | |
| 16 122 Cívka se strunou | 13800131 | ||
| 69,70-2 -70-7 Benzinové hadice | 91105210 | ||
| 36 70-8 Víko nádrže | 91105212 | ||
| 43 10 | Vzduchový filtr | 91105198 | |
| 44 6 | Zapalovác svíčka | 91105195 |
Alternativne muzete jaknahradni dl pouzit civku se strunou AutoCut 25-2 od firmy Stihl. Také muzete ve specializované prodejne zakoupit 2,4 mm silnou a 6 m dlouhou nylonovou strunu a namotat ji na civku se strunou sami (viz kapitola „Navinuti civky se strunou").
Záruka
Vázéní zákaznici,
Na tento pristroj poskytujeme 3letou zaruku od data zakoupeni. V pripadé zavady tohoto vyrobku vam vuci prodejci vyrobku prinalezi zakonná prava. Tato zakonná prava nejsou omezena nasi nasledovně uvedenou zarukou.
Záručni podminky
Záručni doba zaćiná bežet ode dne náku-pu. Uschovejte si, prosim, original učtenky pro pozdějsi použití. Tento dokument budete potřebovat jako doklad o koupi.
Zjistite-li behem tri let od data koupé u tohoto vyrobku materiavou nebo vyrobní vadu, bude vyrobek nami, podle našeho vyberu, bezplatné opraven nebo nahrazen. Tato zarucni oprava predpokláda, ze behem 3leté lhuty predložite poskozený pristroi dokladem o koupi (pokladni stvrzenka) a pisemne krátce popísete, vcem spocíva závada a kdy k ni doslo.
Bude-li závada kryta nasí zárukou, ziskáte zpět opravený nebo novy vyrobek.
Opravou nebo vymenou vyrobku nezaciná zaručni doba bežet od zaćatku.
Záručné doba a zákonne nároky na odstraněné vady
Záručni doba se neprodužuje poskytnutím záruky. Toto platí i pro nahrazené a opravené díly. Již pri koupi zjišné závady a nedostaty musité nahlásit okamžite po vybaléni vyrobku. Po uplynú tí záručni doby musité uhradit náklady za provedené opravy.
Rozsaḥ záruky
Pristroj byl precižne vyroben podle prisnych jakostnich smernic a pred dodanim byl svedomite zkontrolovan.
Záručni oprava se vztahuje na materiálové nebo vyrobní vady. Tato záruka se netyká dílu vyrobku, které jsou vystaveny normálni-
CZ
mu opotrebeni, a lze je považovat za spo- tbrební material (napr. civka se strunou, rezná struna, odstrihávac struny, rezný kotouc, vzduchovy filtr a zapalovaci svicka), nebo poskození krehkych dílu (napr. spinače). Tato záruka neplatí, je-li vyrobek poskozen z dūvodu neodborného použivání, neboPokud u nej nebyla provaděna udrzba. Pro odborne použivání vyrobku musí byt presné dodržovány vsechny pokyny uvedene v námodu k obsluze. Bezpodminěčné je třeba zabrinit použivání a manipulacím s vyrobkem, které nejsou v námodu k obsluze doporučeny, nebo je préd nimi varovano. Vyrobek je urcenjen pro soukromé učely a ne pro komerčnívyuziti. Záruka zaníká v pripadě zneuživání a neodborné manipulace, použivání nadměrně sily a pri zásazích, které nebyly provedeny nasím autorizovaným servisem.
Postup v pripadé uplatnovani záruky Pro zajistěni rychlého zpracovány vasí žádosti, prosím, postupujte podle následu-jicích pokynú:
- Na dukaz, ze jste vyrobek zakoupili, meije pro jakekoli pripadne dotazy pripravenouPokladni stvrzenku a identifikacni cislo (IAN 309505).
- Císló výrobku je uvedeno na typovém stítiku.
- Pokud by doslo k funkčni porušne nebo jiným závadám, nejdríve Telefonický nebo e-mailem kontaktujte níze uvedené servisné oddělení. Pak získáte dalí informace o vyřizení vási reklamace.
- Vyrobek označený jakovadný muzete podomluve s nasim zákaznickym servisem, s pripojením dokladu o koupi (pokladni stvrzenky) a po uvedeni, vcem závada spočíva kdy k ni doslo, preposlat bez platby poštovného na vám sdělenou adresu prislušného servisu. Aby bylo zabràněno problémům s prijetím a dodatečnými náklady, bezpodminéčné použijte jen tu
adresu, ktera vam bude sdelena. Zajistete, aby zasilka nebyla odeslana nevyplacene jako nadmerné zbozi, expres nebo jiny, zvlastni druh zasilky. Pristroj zaštevcetne vsech casti prisluşenstvi dodanjch pri zakoupeni a zajistete dostatečné bezpečné prepravní obal.
Opravna
Opravy, které nespadaji do záruky, mu-zete nechat udelat v našem servisu oproti zuctovani. Rádi vám prijavime predbězný odhad nákladú.
Müzeme zpracovávatjen ty prístroje, které byly dostatečné zabaleni a odeslány vyplacene.
Pozor: Prosim, pristroj zašte našemu autorizovanému servisu vycišteny a supozorněním na závadu.
Neprijmeme pristrojezaslané nevyplacene\ jako nadmerné zboží, expres nebo jiny,\ zvlastni druh zasilky.
E-Mail: grizzly@lidl.cz
IAN 309505
Dovozce
Prosim, respektujte, ze následujíci adresa není adresou servisu. Nejdřive kontaktujte shora uvedené servisn středisko.
| Problém Możná | príčina Odstraněni závady | |
| Motor restartuje | Nádrž práždná Natankovat plno nádrž | |
| Špatné posloupnost kroků prí startování | Dodržujte instrukce pro startovány v toto námodu | |
| Motor „přesycen“ | Uberte plyn, několíkrát nastuj- te,Pokud je to nutné vymontujte zapalovací svíčky, yčistěte je a vysušte | |
| Zapalovací svíčky znečišťné sazemi, špatné interval zapa-lování | Výčistit, serídit nebo vyměnit zapa-lovací svíčky | |
| Vývod pro zapalovací kabel, zapalovací kabel poškozený | Výměna | |
| Znečišěné karburátor, trysky, špatné nastavená směs karbu-rátoru | Nechat karburátor yčistit a serídit v odborné dílně | |
| Ucpaný palivový filtr Výčistit nebo | vyměnit palivový filtr | |
| Motor běží v cho-du na prázdno prilíš rychle | Motor studeny | Pomalu zahrát, pripadné trochu prívřít sytič |
| Motor nedosahuje maximálního vy-konu | Zapalovací svíčky znečišťné sazemi, špatné interval zapa-lování | Výčistit, serídit nebo vyměnit zapa-lovací svíčky |
| Znečišěné vzduchový filtr Výčistit | nebo vyměnit vzduchový filtr | |
| Znečišěné karburátor, trysky, špatné nastavená směs karbu-rátoru | Nechat karburátor yčistit a serídit v odborné dílně | |
| Špatné palivová směs Natankovat | dle námodu | |
| Těsníć kroužek v klikové skříni netěsný | Nechat závedu odstranit v odbor-né dílně | |
| Válce, pístné kroužky opořrebo-vané | ||
| Špatné zapalování | ||
| Nadměrná tvorba zplodin/kouře | Špatné nastavená směs karbu-rátoru | Karburátor nechat serídit v odbor-né dílně |
| Špatné palivová směs Natankovat | dle námodu | |
Obsah
Uvod. 142
Ucel pouzitia 143
Vseobecný popis. 143
Objem dodávky 143
Opis funkcie 143
Prehlad 144
Technické udaje. 145
Bezpečnostnépolkyny 145
Symboly na pristroji 145
Symbolv nadvode 146
Vseobecne bezpečnostnéPokyny....146
Preventivne bezpečnostné opatrenia proti spātnému rázu 150
Montáž 150
2 Zástrčka zapalovacej sviečky
3 Páka sγtica
4 Roztacacia rukovat so startovacim lankom
5 Palivové Čerpadlo (Primer)
6 Kryt vzduchového fi ltra
7 Palivová nadrž
10 Multifunkcnrukovat
22 Páka plynu
8 Horná rúr vretena
11 Upevnovacia skrutka rury
12 Dolná rúra vretena
13 Ochranny kryt
18 Odrezávačka struny
15 Puzdro cievky
16 Cievka s lankom (neviditel'na)
9 Ok pre nosny postroj
17 Ovladaci prvok
18 Kabel pristroja
19 Držiak kábla
26 Nosny postroj
20 Za-/vypinač
21 Závora páky plynu
23 kluc na udzbu
24 Inbusovy kluč
25 500 ml flasa na miesanie oleja/benzinu
27 ochrana tela
28 3-zubovy nož
29 4-zubovy nož
37 spona rychlouzáveru
38 Klikaci uzáver, puzdro cievky
39 otvor pre strunu
40 Vyrez, cievka so strunou
41 skrutka veka vzduchoveho fi Itra
42 kryt vzduchového fi ltra
43 vzduchovy fi lter
46 zárez cievky so strunou
47 drážka cievky so strunou
48 Upinacia vreteno
49 Podložka
50 Upinacikotuc
51 Matica
52 Upevnovacia skrutka
53 Klikaci uzáver, ochranny kryt
54Predlzenie,ochranny kryt
55 Pruzina, velká
56 Pruzina, malá
57 Skrutka, mazanie prevodovky
58 Skrutka,oko
59 Prepravná ochrana, 3-zubový nož
60 Prepravná ochrana, 4-zubový nož
hladina akustického tlaku (LpA)
s nožom. 98,47 dB(A), K_pA = 2,5 dB
s cievkou
so strunou .... 97,60 dB(A), K_pA = 2.5 dB
hladina akustického vykonu (LWA) zaručena 114 dB(A)
nameraná s
nožom...108,47 dB(A); KWA = 2,37 dB
cievkou so strunou...106,80 dB(A); K_WA = 1,34 dB
Vibración (a) s nozom
lavé držadlo.. 4,796 m/s²; K=1,5 m/s²
pravé držadlo 6,336 m/s²; K=1,5 m/s²
Vibración (a) s cievkou so strunou
lavé držadlo.. 12,438 m/s²; K=1,5 m/s²
pravé držadlo 16,719 m/s²; K=1,5 m/s²
Hodnoty vibracie boli zistene podla ISO 22867.
Bezpečnostné poukyny
Pred použitím si treba preciţaf cely ná-vod na obsluhu a treba mu Rozumief. Nedodržanie pokynov pre obsluhu pristrojaMZebyt'zivotu nebezpečné!
Pozor!
Používajte ochrannes rukavice
Nebezpečensvo poretzania!
Noste bezpečnostné obuv s pevnou podrázkou.
neboli vyslovne odporučené,\ može viest k ohrozeniu osob\ a veci.
Pre vyvarovanie sa osobnám a vecnám škodám:
- Pozor! Nepriblizujte sa rukami a chodidlami krezaciemu zariadeniu, predo
Preventivne bezpečnostné opatrenia proti spätnému razu
Pri spätnom raze dostane používatel' silné Úder od benzinovej kosačky. Následkom moze byt, ze strati kontrolu nad pristrojom a fázko sa zrani. Zabrante spätnym razom opatrnostou a správnou technikou.
Pri použití 3-, resp. 4-zubového noža existuje nebezpecsstvo spätného razu, kedostrie noža narazi na prekážku (kamen, drevo).
- Pristroj držte pevne obidvomi rukami.
Davajte pozor na to, aby na zemi nelezali ziadne prekazky a 3-, resp. 4-zubovy noz nepouzivajte v blizkosti plotov, kovovych stlpikov alebo podobne.
- Benzín a olej miesajte vždy v Čistej, pre benzín určenej nadobe (25).
- Nalejte najskór polovicné množstvo benzínu, potom celé množstvo oleja a nádobu potraste. Zvyné množstvo benzínu potom pridajte k zmesi a nádobu este raz potraste.
- Uzáver nádrže odskrutkujte (34) a naje- te palivovu zmes do benzínovej nádrže (7). Zvysky benzínu okolo uzáveru pou- tierajte a uzáver nádrže opa' zaskrutkujte.
ticky prepne do polohy teplého spustianial
- Motor vypnite prepnutim spina/c/ypi-naca (20) do polohy 0.
Teplé spustanie:
- Nechajte páku sγtiča (3) v jej polohe
- Zariadenie drzte pavne Jednou rukou za hornu rurku nasy (8). Druhou rukou niedolkokrát rychlo potiahnite za startovacie lanko na startovacej rukovati (4), kym sa motor nespusti.
Pozor! Nemyfahujte šartovacie lanko prilis von - nebezpečenstvo pretrhnutia!
Pristroj teraz beží v chode naprázdno.
- Motor vypnite prepnutim spinaça/vypi- naca (20) do polohy STOP 0.
Ak sa motor nespusti po dvoch po- kusoch, skuste ho spustit bez sytica v polohe teplé spustanie.
Ak sa to nepodari, postupujte podlaPokynov v kapitole "Vyhladavanie poruch".
Obsluha
PracovnéPokyny
Pracujte bezpečne a uvázene!
② nož je vyväzený priblizne 20 cm nad zemou.
- Uvol'nite skrutku (58) na oku pre nosny postroj (9) pomocou inbusového kluča (24) znova ju iba l'ahko utiahnite.
- Vyväzte kosačku podla rezaceho nastroja podla hare uvedenych kriteriţak,Že presuniete ok (9) na rurke nasady (8).
- Ked'sa kosačka nachadza v Želanej polohe, utiahnite skrutku (58).
Upevnenie držiaka kábla:
- Upevnite kabel pristroja (A18) s oboma drziakmi kábla (A19), pod hlavou motora (A1) a vpravo alebo vlavo od oka (9).
Práca s cievkou so strunou
Práce s 3-zubovým nožom/4-zubovým nožom
Pri práci noste vždy postroi a vhodný ochranny odev. Noste ochranu oči, sluchu a hlavy.
kázky. Nož by sa mohol poskodit' a pretrváva nebezpečensvo spātného rázu.
Postupujte opatrne, neposkodte cievku.
- Vložte novú cievku (16) do veka puzdra cievky (15) a obidva konce struny prestréce cez otvor pre strunu (39).
- Vložte cievku so strunou (16) do veka puzdra cievky (15) a
nechajte veko znova zaskočit' na puzdro cievky (15).
S otvorom pre strunu (39) davajte
pozor na to, aby sa zasiahli obi-dva vyrezy (40) v puzdre cievky,
inak sa veko nedá zatvorit'
-
Puzdro cievky (15) naskrutkujte proti pohybu hodinovych ručiek znova na upinacie vreteno (48). Odstrante inbusevý klúč (24).
-
Potiahnite na oboch koncoch struny, aby ste struny uvolnili z drazok.
- Zastrihnite strunu na cca 15 cm,
aby bolo mozné motor vo faze
šartu a zohrievania zaťazit'mejej.
Vyzinač nikdy neprevádkujte bez vzduchového filtra. Inak sa prach a nečistota dostanú do motora a možu viest'k poskodeniu stroja. Vzduchovy filter udržujte Čistý.
- Motor vypnite.
- Uvolnite skrutku (41) na kryte vzduchového filtra (6) a zložte kryt vzduchového filtra (6) z puzdra vzduchového filtra (42).
- Vyberte vzduchovy filter (43) z krytu vzduchoveho filtra (42).
- Vzduchovy filter (43) vycistite mydlo
a vodou a nechajte ho na vzduchu
vyschnut. Nikdy nepouzivaje na
cistenie benzin! - Opaf' založte v obratenom poradi vzduchovy filter (43) a veko vzduchového filtra (6).
Vymente vzduchovy filter (43), po-kial' je opotrebovany, poskodeny alebo silne znecisteny.(vid',Nahradné diely/prisluşenstvo").
- Vypnite motor.
- Odrezávač lanka odskrutkujte (14) od ochranného krytu (13).
- Odrezávač lanka upevnite do zveráka a nož nabrúste pomocou plochého pilníka. Brusenie prevadzajte opatrne a stále len jegnám smerom.
- Priskrutkujte odrezávačku struny opaţ na ochranný kryt.
Pristroj nikdy neprevádkujte bez palivového filtra. Palivovy filter pravidelne vymiejafte.
- Odskrutkujte uzáver benzínovej nádrže (36).
- Palivovu nadrž vyprázdnite (7), jej obsah vyleje do vchodnej nadoby.
-
VytilhniTE palivovy filter (45) pomocou hacika z nadrze a stiahnite ho uvolne-nim malej svorky.
-
Palivovy filter vymente a nasadenu saci hlavu vratte do palivovej nadrze.
- Opaf' zatvorte palivovu nadrž (7) s uzáverom benzínovej nadrže (36).
Elektrické pristroje nepatria do domoveho odpadu.
Odovzdaite pristroj do recyklacnej zberne. Pouzite umelohmotne a kovove casti sa mozu podla druhu materialu Roztriedit' a tak odovzdat do recyklacnej zberne. Likvidaciu vasich chybnychzaslanych pristrojov uskutocnime bezplatne.V pri-pade otazok sa obratte na nase servisné stredisko.
Náhradné diely/ prislušenstvo
Náhradné diely a prislušenstvo najdete na strane www.grizzly-service.eu
Ak nemáte Internet, kontaktujte sa Telefonicky na Service-Center (vid „Service-Center" strana 163). Dodržiavajte nižsie uvedene objednámace Čísla.
Vázena zákaznica, vázeny zákaznik, Prendo pristroj platí záruka 3 roky od datumu zakúpenia.
Ak je pristroi poskodeny, podla zakona mate pravo ho reklamovat u vyrobcu produktu. Tieto prava vyplvyajuce zo zakona nie su nasou nasledne opisanou zarukou obmedzené.
