GEBRUIKSAANWIJZING SAVA10 SONY

Gebruiksaanwijzing NL

Bruksanvisning S

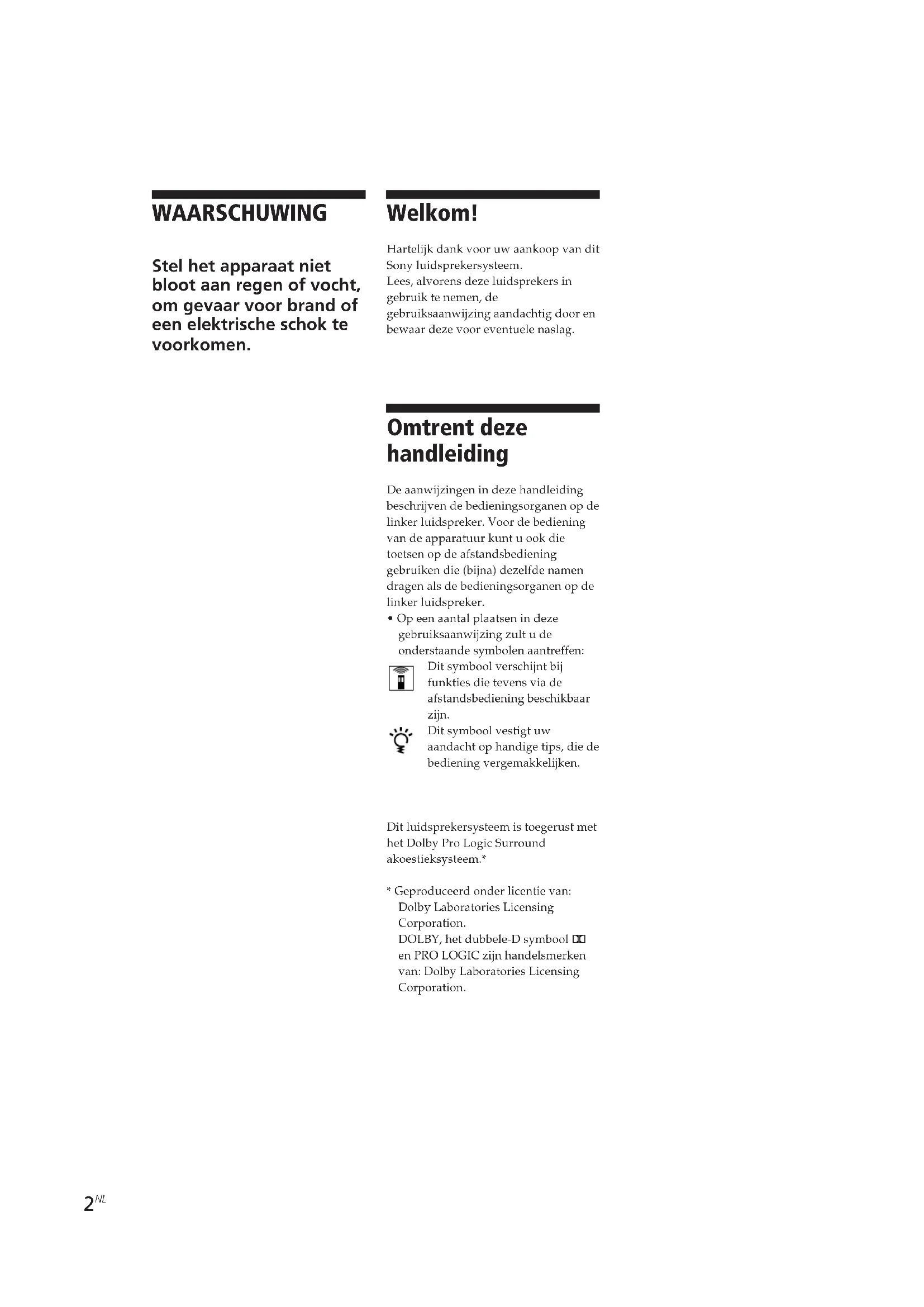

Stel het apparaat niet bloot aan regen of vocht, om gevaar voor brand of een elektrische schok te voorkomen.

Welkom!

Hartelijk dank voor uw aankoop van dit Sony luidsprekersysteem.

Lees, alvorens deze luidsprekers in gebruik te nemen, de gebruiksaanwijzing aandachtig door en bewaar deze voor eventuele naslag.

Omtrent deze handleiding

De aanwijzingen in deze handleiding beschrijven de bedieningsorganen op de linker luidspreker. Voor de bediening van de apparatuur kunt u ook die toetsen op de afstandsbediening gebruiken die (bijna) dezelfde namen dragen als de bedieningsorganen op de linker luidspreker.

- Op een aantal plaatsen in deze gebruiksaanwijzing zult u de onderstaande symbolen aantreffen:

Dit symbool verschijnt bij funkties die tevens via de afstandsbediening beschikbaar zijn.

Dit symbool vestigt uw aandacht op handige tips, die de bediening vergemakkelijken.

Dit luidsprekersysteem is toegerust met het Dolby Pro Logic Surround akoestieksysteem.*

* Geproduceerd onder licentie van: Dolby Laboratories Licensing Corporation. DOLBY, het dubbele-D symbool □□ en PRO LOGIC zijn handelsmerken van: Dolby Laboratories Licensing Corporation.

INHOUDSOPGAVE

Overzicht 4

Voorbereidingen

Voorzorgsmaatregelen 6
Uitpakken 6
Aanbrengen van de trillingsdempende voetjes 7
Kiezen van de beste opstelling 7
Aansluiten van de luidsprekers 8
Aansluiten van audio-apparatuur 10

Bediening van uw akoestieksysteem

Genieten van geluidsweergave met akoestiekeffekten 11

Bijregelen van de akoestiek-weergave 12

Bijregelen van de klankkleur en balans 13

Gebruik van een extra middenluidspreker 14

Aanvullende informatie

Verhelpen van storingen 15

Verklarende woordenlijst 16

Index 17

De SA-VA10 is een aktief luidsprekersysteem voor thuistheater-akoestiek op basis van een Dolby Pro Logic decodeertrap en een stel ultralaag-luidsprekers. Belangrijke voordelen van het ontwerp zijn de gemakkelijke aansluitingen op uw TV-toestel en videorecorder. U kunt deze luidsprekers aansluiten zonder enig snoer van uw TV of videorecorder los te maken, en u hoeft geen afzonderlijke middenluidspreker aan te sluiten om volledig profijt te trekken van alle mogelijke akoestiekeffekten. Eenvoudige bediening met de bijgeleverde afstandsbediening zorgt dat u op comfortabele wijze ten volle van uw thuistheater-akoestiek zult kunnen genieten.

Drie akoestiek-effekten voor de beste klank van diverse geluidsbronnen

Dolby Pro Logic Surround akoestiek

Voor het in uw huiskamer beleven van de indrukwekkende dynamiek en geluidseffekten van een grote bioskoop, bij weergave van video's die zijn gecodeerd met het Dolby Surround systeem.

HALL akoestiek

Reproduceert het heldere klankbeeld van een rechthoekige concertzaal. Ideaal voor zachtere, akoestische muziek en voor het verlenen van een duidelijke, direkte klank aan het gesproken woord in panel-discussies, persconferenties e.d.

GAME akoestiek

Geeft de meest treffende geluids- en akoestiekeffekten van videospelletjes.

Dolby Pro Logic Surround akoestiek

Het gebruik van een middenluidspreker is een essentiële factor voor het verkrijgen van een volledig akoestickeffekt, bij weergave van geluidsbronnen die zijn gecodeerd met het Dolby Pro Logic Surround systeem. Ook in de bioskoop zorgen middenluidsprekers dat de dialoog duidelijk op de voorgrond komt en dat er geen "gaten" in het geluidsbeeld vallen.

Gewoonlijk betekent dit dat u zich een afzonderlijke middenluidspreker moet aanschaffen, maar dit luidsprekersysteem maakt het u gemakkelijk een hoogwaardige geluidsinstallatie op te zetten in uw huiskamer, doordat er in de voorluidsprekers reeds een middenluidsprekersysteem van hoge kwaliteit is ingebouwd.

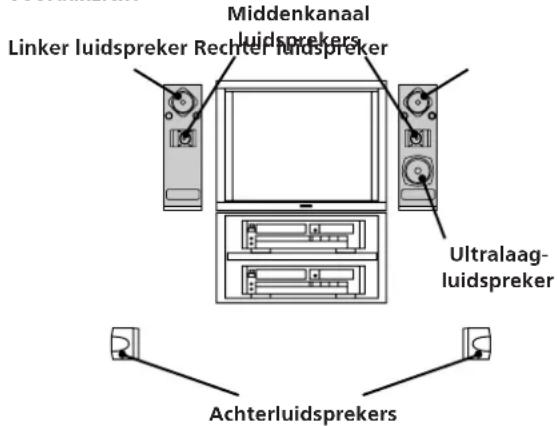

Bovenaanzicht

Middenkanaal hogetonen-luidsprekers

Vooraanzicht

Middenkanaal luidsprekers Linker luidspreker Rechter luidspreker Ultralaag- luidspreker Achterluidsprekers

Hoe de middenluidspreker werkt

De linker en rechter voorluidsprekers zijn beide uitgerust met een ingebouwde hogetonen-luidspreker voor het middenkanaal (zie de bovenstaande afbeelding) die 30° naar binnen gericht staat, om de richtingsgevoelige hoge frekwenties van het middenkanaal weer te geven. De lagere tonen van het middenkanaal worden samengevoegd met de signalen van het linker en rechter voorkanaal, voor weergave door de breedband-luidsprekers links en rechts.

Dit systeem zorgt voor een uitstekend gecentraliseerd geluidsbeeld, waarbij de klank en de kwaliteit van het middenkanaal precies gelijk zijn aan die van de voorluidsprekers, voor een fraai samenhangend akoestisch effekt, zonder dat er een lastige losse middenluidspreker in de weg staat.

Dynamic Bass Roar (DBR) ultralagetonen- luidsprekers voor een solide dragende basweergave als in een theaterzaal

Om de akoestische indruk van een bioskoopzaal te kompleteren met een stevige ondergrond van dynamisch basgeluid, is dit luidsprekersysteem gebaseerd op het SAW (Super Akoestisch-geladen Woofer) ontwerp (hieronder schematisch aangegeven) voor de "DBR super woofer" lagetonen-luidspreker in de rechter voorluidspreker.

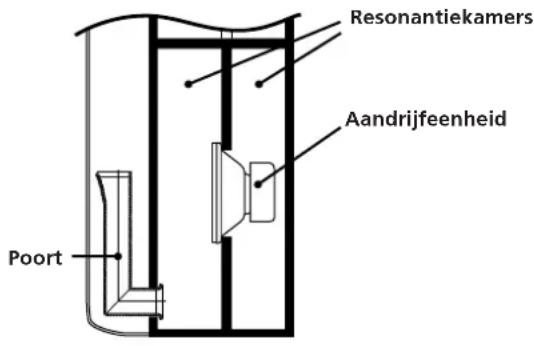

Resonantiekamers Aandrijfeenheid Poort

Wat is het Super Akoestisch-geladen Woofer ontwerp?

Het "SAW" systeem voor de lagetonen-luidsprekers werkt met een centraal geplaatste woofer aandrijfjeenheid, twee resonantickamers per luidspreker en een lange akoestische poort aan de voorzijde. Door een zorgvuldig gekozen akoestische balans van de twee kamers kan dit systeem ook ultralage tonen weergeven zonder flodderige resonanties.

Voor de basweergave is voorzien in twee lagetonen-klankpatronen, afgestemd op de dynamiek van enerzijds een bioskoopzaal (patroon 1) en anderzijds een concertzaal (patroon 2), om uw huiskamer de ruime klank van een zaal te verlenen.

Automatische in- en uitschakelfunktie

De luidsprekers worden automatisch ingeschakeld zodra er een geluidssignaal binnenkomt en zullen na afloop van de weergave ook weer automatisch uitschakelen wanneer er geen signaal meer doorkomt. U hoeft de luidsprekers voor en na het gebruik niet zelf in of uit te schakelen; u heeft er geen omkijken naar, dus optimaal bedieningsgemak.

Voorzorgsmaatregelen

Veiligheid

- Mocht er een voorwerp of vloeistof in het apparaat terechtkomen, trek dan de stekker van de luidsprekers uit het stopkontakt en laat het betreffende apparaat eerst door een onderhoudsmonteur kontroleren, alvorens het weer in gebruik te nemen.

Stroomvoorziening

• Kontroleer, alvorens de luidsprekers in gebruik te nemen, of de bedrijfsspanning van de apparatuur overeenkomt met de plaatselijke netspanning. De bedrijfsspanning staat vermeld op het naamplaatje op het achterpaneel van de luidsprekers.
• Zolang de stekker van het netsnoer in het stopkontakt steekt, blijft er spanning op de luidsprekers staan, ook al is de apparatuur zelf uitgeschakeld.
• Trek de stekker uit het stopkontakt wanneer u denkt de luidsprekers geruime tijd niet te gebruiken. Pak de stekker vast om deze uit het stopkontakt te trekken; trek nooit aan het snoer.
• Bij de stekker van het netsnoer kan één van de stekkerpoten breder zijn dan de andere. De stekker is zo uitgevoerd opdat deze voor de veiligheid slechts op één manier in het stopkontakt past. Mocht de stekker echter niet in het stopkontakt passen, raadpleeg dan uw audiohandelaar.
• Als het netsnoer gerepareerd of vervangen moet worden, mag u dit slechts laten verrichten door een erkende onderhoudsdienst.

Opstelling

• Plaats de luidsprekers niet in de buurt van een warmtebron of in direkt zonlicht. Vermijd tevens plaatsen met veel stof, vocht en mechanische trillingen of schokken.
• Een goede ventilatie is van essentieel belang om oververhitting van de inwendige onderdelen te voorkomen. Zet het apparaat daarom op een plaats met voldoende luchtdoorstroming, zodanig dat de ventilatieopeningen aan de achterzijde niet geblokkeerd worden.

Reinigen

- Reinig de behuizing, het voorpaneel en de bedieningsorganen met een zachte doek, licht bevochtigd met een mild schoonmaakmiddel. Gebruik geen schuurspons of schuurmiddelen en ook geen oplosmiddelen zoals wasbenzine of alkohol.

Mocht u verder nog vragen of problemen met de bediening van de luidsprekers hebben, aarzel dan niet kontakt op te nemen met de dichtstbijzijnde Sony handelaar.

Uitpakken

Kontroleer of het onderstaande bijgeleverd toebehoren inderdaad in de verpakking van de luidsprekers aanwezig is:

• Aansluitsnoer voor de linker en rechter voorluidsprekers, 3,5 m lang (1)
• Achterluidsprekers SS-SR151 (2)
• Aansluitsnoeren voor de achterluidsprekers, 10 m lang (2)
  • Audio-aansluitsnoer, 1,5 m lang (1)
  • Afstandsbediening RM-J10 (1)
  • Sony SUM-3(NS) batterijen (2)
• Trillingsdempende voetjes (8)

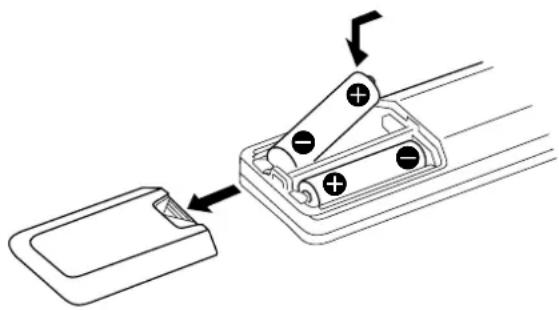

Aanbrengen van batterijen in de afstandsbediening

Plaats de twee AA-formaat R6 batterijen in de afstandsbediening, met de juiste polariteit van (+) en (−) zoals is aangegeven in het batterijvak. Voor gebruik van de afstandsbediening richt u deze op de R afstandsbedieningssensor voorop de linker voorluidspreker.

Wanneer u de batterijen dient te vervangen

Bij normaal gebruik zal een stel batterijen ongeveer een half jaar meegaan. Als de luidsprekers niet meer naar behoren op de afstandsbediening reageren, is het tijd beide batterijen door nieuwe te vervangen.

Opmerkingen

• Leg de afstandsbediening niet op een al te warme of vochtige plaats.
• Gebruik geen oude en nieuwe batterij naast elkaar.
• Let op dat de afstandsbedieningssensor van de luidsprekers niet wordt blootgesteld aan rechtstreekse zonnestraling of fel lamplicht, anders zal de afstandsbediening niet naar behoren funktioneren.
• Wanneer u denkt de afstandsbediening geruime tijd niet te gebruiken, is het beter de batterijen eruit te verwijderen, om eventuele beschadiging door batterijlekkage en corrosie te voorkomen.

Gebruik van de afstandsbediening

Met de hieronder gearceerd aangegeven toetsen kunt u een Sony TV-toestel op afstand bedienen.

Voor	Drukt u op
inschakelen van de Sony TV	de TV POWER toets
bedienen van de Sony TV	de toets(en) voor de gewenste funktionie
uitschakelen van de Sony TV	de TV POWER toets

Aanbrengen van de trillingsdempende voetjes

1 Leg een handdoek of een andere zachte doek op een tafel en leg de luidsprekers daarop.
2 Trek het beschermvel van de achterkant van de trillingsdempende voetjes en plak ze aan de onderkant van de luidsprekers (4 voor elke luidspreker).

3 Zorg dat de trillingsdempende voetjes rondom stevig vastzitten en zet de luidsprekers rechtop op de vloer.

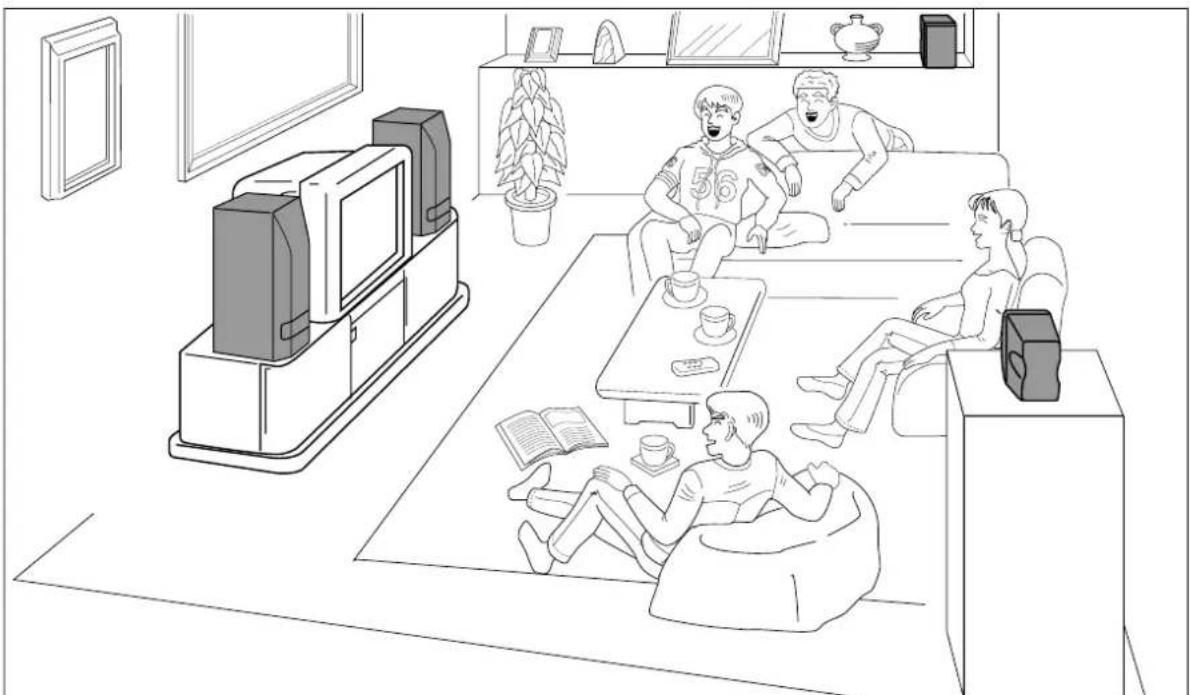

Kiezen van de beste opstelling

Voor een heldere geluidskwaliteit en een duidelijk klankbeeld van de voorluidsprekers plaatst u de luidspreker met het bedieningspaneel links van uw TV-toestel en de andere luidspreker rechts van het TV-toestel, zodat bij beide luidsprekers de hogetoneneenheid voor het middenkanaal naar het midden van de kamer wijst.

Voor het best gecentraliseerde geluidsbeeld plaatst u de linker en de rechter luidspreker met een onderlinge tussenruimte van niet meer dan 1,5 meter op gelijke afstand van uw TV-toestel.

De linker en rechter luidspreker moeten rechtop worden opgesteld, want als ze op hun kant liggen zal het middenkanaal-akoestiekeffekt niet doorkomen.

1,5 meter (maximaal)

Stel of hang de achterluidsprekers zo op dat ze recht naar elkaar toe wijzen, op een hoogte van ongeveer 60 tot 90 cm boven uw luisterplaats.

60 tot 90 cm hoger

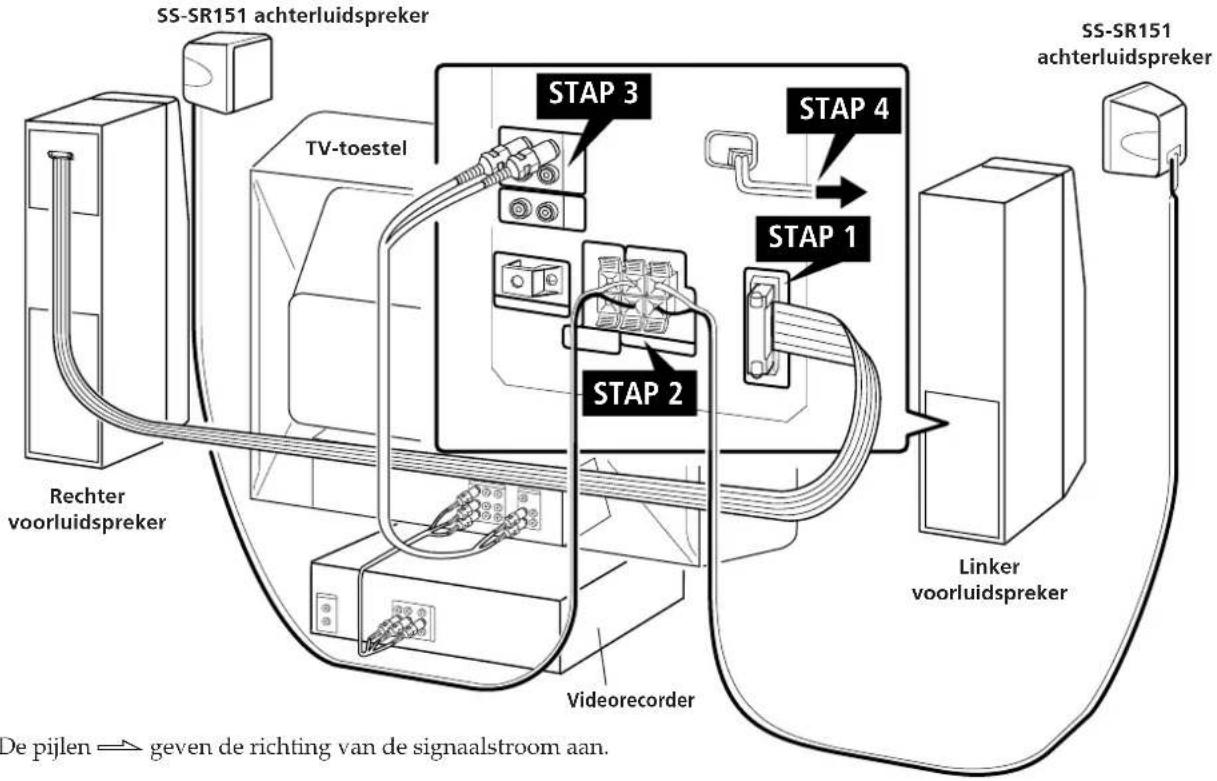

Aansluiten van de luidsprekers

Hieronder volgt een beschrijving van de wijze waarop u de luidsprekers onderling aansluit en het systeem als geheel op uw TV-toestel of videorecorder.

SS-SR151 achterluidspreker STAP 3 STAP 4 STAP 1 STAP 2 Rechter voorluidspreker Videorecorder Linker voorluidspreker SS-SR151 achterluidspreker De pijlen → geven de richting van de signaalstroom aan.

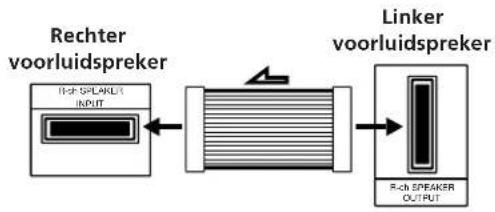

STAP 1 Aansluiten van de voorluidsprekers

Voor het aansluiten van het snoer drukt u op het midden van de stekker tot deze in de stekkerbus vastklikt.

Voor het losmaken van de stekker drukt u deze aan weerszijden in en trekt u de stekker los. Trek nooit aan het snoer.

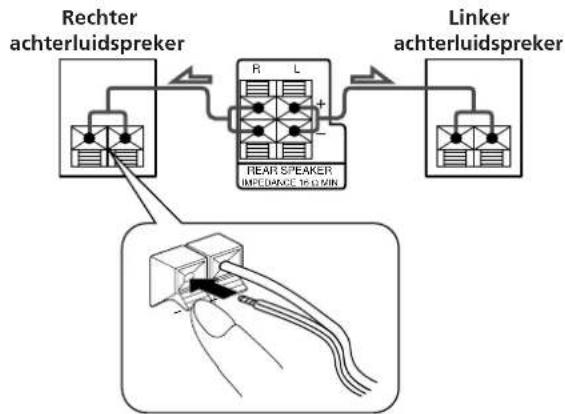

STAP 2 Aansluiten van de achterluidsprekers

Gebruik de bijgeleverde luidsprekersnoeren voor het aansluiten van de linker en rechter achterluidspreker.

1 Trek een stukje van de isolatielaag met een draaibeweging van het uiteinde van de luidsprekersnoeren af.

2 Steek de gestripte en ineengedraaide kerndraad in de luidsprekerklemmen.

Let op dat u de polen van de luidsprekersnoeren niet verwisselt; gebruik de snoerader met het streepje voor het aansluiten van + op + en de snoerader zonder streepje voor het aansluiten van - op -. Bij verwisselde aansluitingen (+ op -) kan

er vervorming optreden en zal de basweergave niet naar behoren zijn.

STAP 3 Aansluiten van uw TV-toestel

Als uw TV-toestel en videorecorder reeds onderling zijn verbonden met volledige audio- en video-aansluitingen en als uw TV beschikt over stereo AUDIO OUT uitgangen, dan kunt u voor het opzetten van uw akoestiek-systeem volstaan met het aansluiten van de luidsprekers op het TV-toestel.

Belangrijk

• Zet de geluidssterkte van uw TV in de minimum-stand.
• Als uw TV een aan/uit-toets of dempingstoets (MUTE) voor de ingebouwde luidspreker heeft, schakel de weergave daarvan dan UIT om te kunnen genieten van het geluid van dit luidsprekersysteem.

Voor de beste geluidskwaliteit (of als uw TV-toestel alleen een mono AUDIO OUT aansluiting of geen AUDIO OUT uitgangsaansluitingen heeft)

Sluit het luidsprekersysteem in dit geval aan op uw videorecorder of op een kabel-TV adapter.

De volgende wijze van aansluiten is het meest effektief voor het onderdrukken van ruis van de TV en voor het verkrijgen van de best mogelijke geluidsweergave.

1 Verbind de uitgangsaansluitingen van uw videorecorder of kabel-TV adapter met de "1 IN" ingangsaansluitingen op de linker voorluidspreker.
2 Verbind de ingangsaansluitingen van uw TV-toestel met de "TO TV" uitgangen van de linker voorluidspreker.


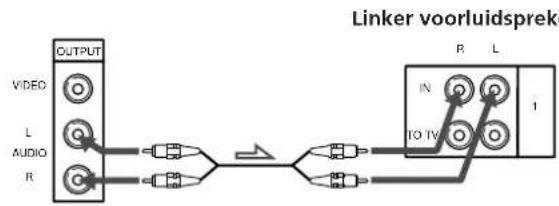

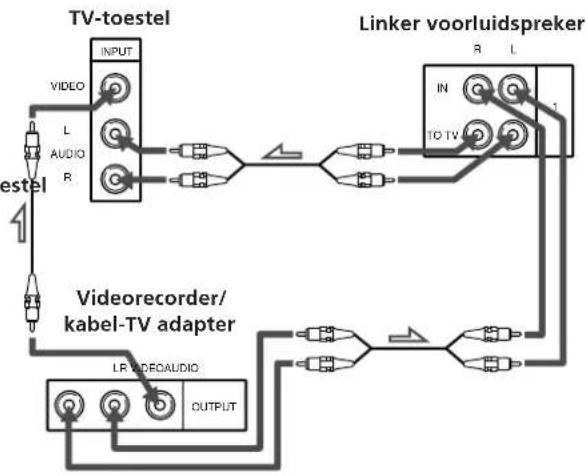

Bij aansluiten op een stel AUDIO OUT uitgangsaansluitingen met het bijschrift "VARIABLE"

Na het maken van de aansluitingen zoals hierboven aangegeven, dient u het geluidsvolume van uw TV-tocstel redelijk hoog in te stellen. Verder regelt u de geluidssterkte gewoon met de afstandsbediening van dit luidsprekersysteem. Bij een te laag volume van de TV zal ook het signaalnivo via de AUDIO OUT uitgangen te gering zijn voor een optimale geluidskwaliteit en/of kan de automatische uitschakelfunktie (zie blz. 12) de luidsprekers uitschakelen als het een tijdje lang nogal stil is op TV.

STAP 4 Aansluiten van het netsnoer

Steek de stekker van het netsnoer in een gewoon wandstopkontakt.

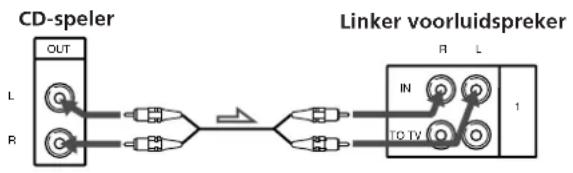

Aansluiten van audio-apparatuur

Aangezien dit luidsprekersysteem is toegerust met zijn eigen ingebouwde voorversterker en eindversterker, kunt u er ook rechtstreeks een audio-geluidsbron op aansluiten, zoals een compact disc speler.

Opmerking

Sluit in geen geval de luidsprekers aan op de luidsprekeraansluitingen van een versterker. De dubbele versterking van de aangesloten en de ingebouwde versterker zou de luidsprekers door oversturing kunnen beschadigen.

Genieten van geluidsweergave met akoestiekeffekten

U kunt een fraaie geluidsweergave met een treffend akoestiekeffekt verkrijgen, eenvoudig door in te stellen op een akoestiekfunktie die past bij de beelden waar u naar kijkt. Dit luidsprekersysteem is toegerust met drie verschillende akoestiekinstellingen:

DOLBY SUR. (Dolby Pro Logic Surround akoestiek)

Voor het in uw huiskamer beleven van de indrukwekkende dynamiek en geluidseffekten van een grote bioskoop, bij weergave van video's die zijn gecodeerd met het Dolby Surround systeem.

HALL akoestiek

Reproduceert het heldere klankbeeld van een rechthoekige concertzaal. Ideaal voor zachtere, akoestische muziek en voor het verlenen van een duidelijke, direkte klank aan het gesproken woord in panel-discussies, persconferenties e.d.

GAME akoestiek

Geeft de meest treffende geluids- en akoestiekeffekten van videospelletjes.

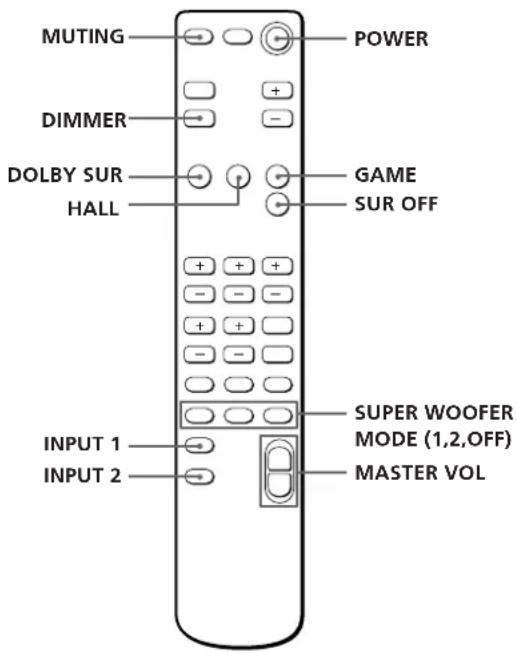

Afstandsbediening

MUTING POWER DIMMER + - DOLBY SUR GAME HALL SUR OFF + + - + + - SUPER WOOFER MODE (1,2,OFF) INPUT 1 INPUT 2 MASTER VOL

Linker luidspreker

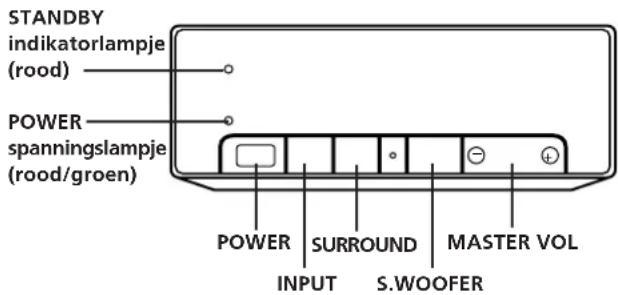

STANDBY indikatorlampje (rood) POWER spanningslampje (rood/groen) POWER SURROUND MASTER VOL INPUT S.WOOFER

1 Druk op de aan/uit-schakelaar (POWER). Het POWER spanningslampje zal nu (groen) oplichten en de luidsprekers worden ingeschakeld. Wanneer u de luidsprekers eenmaal op deze wijze gebruiksklaar hebt gezet, zullen ze voor en na geluidsweergave automatisch in- en uitschakelen.
2 Druk op de INPUT 1 of 2 toets van de afstandsbediening om in te stellen op de geluidsbron. Bijvoorbeeld, voor weergave van een videocassette op de videorecorder aangesloten op de 1 IN aansluitingen, kiest u voor "INPUT 1". Het bijbehorende INPUT indikatorlampje zal oplichten.
3 Start de weergave van de gekozen beeld- en geluidsbron.
4 Druk op de DOLBY SUR, HALL of GAME toets op de afstandsbediening, of enkele malen op de SURROUND toets op het bedieningspaneel, al naar gelang het weer te geven beeld en geluid.

Soort programma	DOLBY SUR	HALL	GAME	SUR OFF
Recente speelfilm	●
Concertopname	●	●
Muziek		●
Sportuitzending		●
Videospel			●
Nieuwsuitzending e.d.				●

Weergave zonder akoestiekeffekt

Druk op de SUR OFF toets van de afstandsbediening of druk enkele malen op de SURROUND toets op het bedieningspaneel, totdat er "SUR OFF" wordt aangegeven.

Opmerking

Bepaalde videocassettes en laserdiscs kunnen wel zijn voorzien van Dolby Surround geluid, ook wanneer dat niet op de verpakking staat vermeld.

(wordt vervolgd)

5 Druk op de MASTER VOL. (VOLUME)

regeltoetsen om de geluidssterkte naar wens in te stellen.

U kunt kiezen uit twee SUPER WOOFER basweergave-patronen

Stel in op SUPER WOOFER MODE 1 of 2.

SUPER WOOFER MODE 1 biedt een krachtige basweergave die het best geschikt is voor het geluid van speelfilms.

SUPER WOOFER MODE 2 geeft een subtieler basweergave, die bij de meeste muziek beter zal klinken.

Dempen van de geluidsweergave

Druk op de MUTING toets.

Om weer geluid te horen, drukt u nogmaals op de MUTING toets.

Zie voor andere mogelijke geluidsinstellingen blz. 13.

Automatisch in/uitschakelen van de luidsprekers (Automatische in/uitschakelfunktie)

Drie minuten nadat er geen geluidssignaal meer doorkomt (na afloop van de weergegeven videocassette of laserdisc of na uitschakelen van de TV), worden de luidsprekers automatisch uitgeschakeld en verandert het POWER spanningslampje van groen in rood. De volgende keer dat u de TV weer inschakelt of de weergave van de videorecorder start, zullen de luidsprekers weer automatisch worden ingeschakeld en zal het POWER spanningslampje groen oplichten.

Bij indrukken van de aan/uit-schakelaar (POWER) op de afstandsbediening terwijl de luidsprekers zijn ingeschakeld

De luidsprekers worden dan geheel uitgeschakeld (waarbij het rode STANDBY indikatorlampje oplicht) en de automatische in/uitschakelfunktie zal niet meer werken. Om de luidsprekers weer te gebruiken zult u opnieuw op de aan/uit-schakelaar (POWER) moeten drukken.

Omschakelen van de aanduidingen in het uitleesvenster

U kunt de aanduidingen in het uitleesvenster minder helder laten oplichten, of ze geheel uitschakelen, naar uw eigen voorkeur.

Druk enkele malen op de DIMMER toets op de afstandsbediening tot de aanduidingen verschijnen zoals u wilt of tot ze verdwijnen.

In elke stand zal het uitleesvenster telkens even met volledig helderheid oplichten wanneer u een van de toetsen op het bedieningspaneel of de afstandsbediening indrukt.

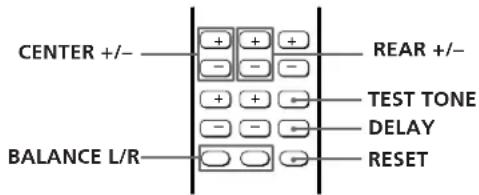

Bijregelen van de akoestiek-weergave

Alhoewel deze luidsprekers in de fabriek zijn afgesteld op het leveren van een fraai gebalanceerde akoestiek-weergave zonder enige bijstelling, toch kunt u desgewenst de geluidssterkte van elke afzonderlijke luidspreker en de vertragingstijd aanpassen aan de omstandigheden van uw luisterkamer en aan uw persoonlijke smaak.

CENTER +/- BALANCE L/R + + + - - - + + - - - + + - - - + + - - - + + - - - REAR +/- TEST TONE DELAY RESET

Instellen van de geluidssterkte van de afzonderlijke luidsprekers

De testtoon-funktie stelt u in staat de geluidssterkte van alle luidsprekers precies gelijk in te stellen, zodat de akoestiekeffekten optimaal evenredig verdeeld en natuurlijk zullen klinken.

Maak de volgende instellingen vanaf uw favoriete luisterplaats.

1 Stel in op het DOLBY SUR akoestiekeffekt.
2 Druk op de TEST TONE toets van de afstandsbediening. De testtoon zal nu worden weergegeven via elk van de luidsprekers, in de hieronder aangegeven volgorde:

3 Stel de geluidssterkte nu voor elke luidspreker zo in dat u vanaf uw luisterplaats de testtoon van alle kanten even luid kunt horen:

Voor afregelen van de geluidssterkte	drukt u op
van de linker en rechter voorluidsprekers onderling	BALANCE L of R
van het middenkanaal	CENTER + of -
van de achterluidsprekers	REAR + of -

4 Druk weer op de TEST TONE toets van de afstandsbediening om de testtoon uit te schakelen.

Terugstellen van de links/rechts balans of de geluidssterkte van het middenkanaal of de achterluidsprekers op de fabrieksinstelling

Druk eerst op de BALANCE L/R, of de CENTER +/- of REAR +/- toets en dan op de RESET toets.

Opmerking

Bij indrukken van een andere toets dan de MASTER VOL., RESET, CENTER +/-, REAR +/- of BALANCE L/R insteltoetsen zal de testtoon worden uitgeschakeld.

Instellen van de vertragingstijd

Door bijregelen van de vertragingstijd kunt u de ruimtelijke weergave van het geluid zo aanpassen tot uw luisterruimte klinkt als een veel grotere zaal, ongeacht de feitelijke afmetingen van uw kamer. Als de achterluidsprekers relatief dicht bij uw luisterplaats staan, kiest u een langere vertragingstijd.

Deze instelling kunt u afzonderlijk maken voor de verschillende akoestiekeffekten, DOLBY SUR, HALL en GAME.

Opmerking

De vertragingstijd kan voor de PRO LOGIC 3CH akoestiek niet worden ingesteld.

1 Kies een van de akoestiekeffekten.
2 Start de weergave van een geluidsbron.
3 Druk eenmaal op de DELAY toets van de afstandsbediening, zodat de huidige instelling van de vertragingstijd wordt aangegeven.
4 Druk nog enkele malen op de DELAY toets, tot de gewenste waarde van de vertragingstijd, 15, 20 of 30 msec., in het uitleesvenster verschijnt. De oorspronkelijke fabrieksinstelling is 20 msec.

Terugstellen van de vertragingstijd op de fabrieksinstelling

Druk eerst op de DELAY toets en dan op de RESET toets.

Terugstellen van alle instellingen voor een akoestiekeffekt

Druk eerst op de toets voor het akoestiekeffekt dat u wilt terugstellen (bijv. HALL) en dan op de RESET toets, terwijl de naam van het akoestiekeffekt wordt aangegeven. Alle instellingen voor het gekozen effekt, inklusief de instellingen voor hoge, lage en ultralage tonen worden dan in één keer teruggesteld op de oorspronkelijke fabrieksinstellingen.

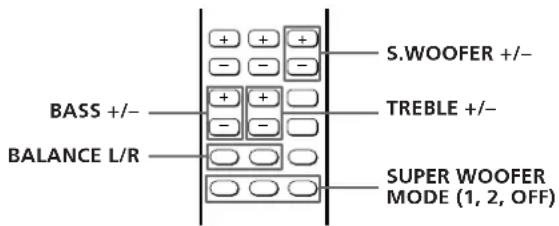

Bijregelen van de klankkleur en balans

Alhoewel de geluidsweergave en klankkleur van de luidsprekers bij aflevering staan afgesteld op een goed gemiddelde, kunt u de klankkleur voor elk van de akoestiekeffekt afzonderlijk naar wens bijregelen. De als volgt gemaakte instellingen blijven dan voor het bijbehorende akoestiekeffekt gelden tot u ze zelf weer wijzigt.

S.WOOFER +/- BASS +/- + + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - TREBLE +/- BALANCE L/R SUPER WOOFER MODE (1, 2, OFF)

1 Start de weergave van een geluidsbron en kies een akoestiekeffekt.
2 Maak de volgende aanpassingen van de klankkleur aan uw smaak en/of aan het soort geluid dat u wilt beluisteren.

Voor bijregelen van	drukt u op
de ultralage tonen	S.WOOFER + of -
de basweergave	BASS + of -
de hoge tonen	TREBLE + of -
de links/rechts balans	BALANCE L of R*

* Aangezien de BALANCE L en R regelaars alleen van invloed zijn op het geluid van de voorluidsprekers, kan er na bijregelen van het DOLBY SUR akoestiekeffekt wel eens weinig verschil hoorbaar zijn, als het weergegeven geluid naar verhouding meer is toegespitst op het middenkanaal.

Terugstellen van een onderdeel van de klankkleur op de fabrieksinstelling

Druk op de RESET toets, na keuze van het terug te stellen onderdeel met S.WOOFER +/-, BASS +/-, TREBLE +/- of BALANCE L/R.

Gebruik van een extra middenluidspreker

Aangezien dit luidsprekersysteem reeds is voorzien van specifieke luidsprekers voor het middenkanaal (zie blz. 5), is het niet nodig een extra middenluidspreker aan te sluiten. Desondanks kunt u een middenluidspreker die u al heeft, aansluiten op de CENTER SPEAKER aansluitingen. Hierbij dient u wel op te letten dat de middenluidspreker een impedantie tussen de 8 en 16 ohm heeft.

Linker voorluidspreker Middenluidspreker

Draai met een schroevedraaier de schroef los die het CENTER SPEAKER dekseltje op zijn plaats houdt en verwijder het dekseltje. Druk nu de CENTER SPEAKER knop in. Hierdoor worden de ingebouwde middenkanaal-luidsprekers uitgeschakeld en wordt het middenkanaal-signaal uitgestuurd via de CENTER SPEAKER aansluitingen.

INT EXT CENTER SPAKER

Bij aansluiten van een middenluidspreker kunt u kiezen uit 4 verschillende middenkanaal-aanpassingen: NORMAL, WIDE, PHANTOM of 3 CH (3-kanaals akoestiek). Gebruik hiervan de NORMAL of WIDE aanpassing als er zowel een middenluidspreker als achterluidsprekers zijn aangesloten. Zie voor nadere bijzonderheden over de Dolby Pro Logic Surround de beschrijving op blz. 16.

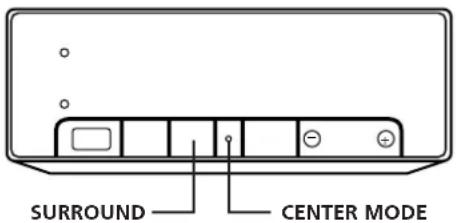

SURROUND CENTER MODE

1 Druk op de SURROUND toets op de linker voorluidspreker om in te stellen op "PRO LOGIC". (De aanduiding "PRO LOGIC" verschijnt in het uitleesvenster in plaats van de "DOLBY SUR" aanduiding, wanneer u een externe middenluidspreker aansluit.)
2 Druk enkele malen op de CENTER MODE toets op de linker voorluidspreker, tot de gewenste middenkanaal-aanpassing in het uitleesvenster wordt aangegeven.
3 Stel indien nodig de geluidssterkte van de middenluidspreker en de vertragingstijd bij, volgens de aanwijzingen op blz. 12 en 13.

Verhelpen van storingen

Mocht zich bij het gebruik van de luidsprekers een probleem voordoen, neemt u dan even deze lijst met kontrolepunten door. Is de storing aan de hand hiervan niet te verhelpen, raadpleeg dan a.u.b. uw dichtstbijzijnde Sony handelaar.

De luidsprekers geven geen geluid.

→ Kontroleer of de onderlinge aansluitingen van de geluidsbron en de luidsprekers in orde zijn.
→ Kontroleer of er wel is ingesteld op de juiste geluidsbron (1 of 2).
→ Druk op de MUTING toets om de geluiddemping uit te schakelen.
Druk op de MASTER VOLUME + toets om de geluidssterkte te verhogen.
Stel de geluidssterkte van de TV hoger in, als u de luidsprekers hebt aangesloten op de VARIABLE AUDIO OUTPUT aansluitingen van het TV-toestel.

Er komt niet of nauwelijks geluid uit de achterluidsprekers.

→ De akoestiekeffekten zijn uitgeschakeld.
Stel de geluidssterkte van de achterluidsprekers hoger in (zie blz. 12).
→ Kontroleer de balans van de luidsprekerparen met de testtoon (zie blz. 12).

Er komt geen geluid uit de middenluidspreker(s).

→ Kontroleer of er naar behoren is ingesteld op de "DOLBY SUR" (of "PRO LOGIC") akoestiek.

→ Er is geen aparte middenluidspreker aangesloten, maar de CENTER SPEAKER knop op het achterpaneel staat wel in de "EXTERNAL" stand gedrukt.
→ Er is een aparte middenluidspreker aangesloten en de Dolby Pro Logic Surround middenkanaal-aanpassing staat in de "PHANTOM" stand.
Er is wel een aparte middenluidspreker aangesloten, maar de CENTER SPEAKER knop op het achterpaneel staat nog in de "INTERNAL" uit-stand.

Er klinkt een hinderlijke bromtoon of andere storende achtergrondgeluiden.

Houd de aansluitsnoeren uit de buurt van een transformator of motor en tenminste 3 meter van een tl-buisverlichting.
→ Sluit de luidsprekers niet op het TV-toestel aan, maar op uw videorecorder of kabel-TV adapter (zie blz. 9).

De apparatuur reageert niet op de afstandsbediening.

Richt de kop van de afstandsbediening recht op de afstandsbedieningssensor van de linker voorluidspreker.
→ Verwijder eventuele obstakels tussen de afstandsbediening en de linker luidspreker van dit systeem.
→ Vervang de batterijen van de afstandsbediening door nieuwe.

Het TV-beeld trilt of is vervormd

→ Plaats de luidsprekers iets verder van het TV-toestel.

Technische gegevens

Versterker-gedeelte

Kontinu RMS totaal 100 watt uitgangsvermogen

Middenkanaaltweeters	20 watt (aan 8 ohm bij 10 kHz, 9% harmonische vervorming)
Voorste breedband/midden-laagluidsprekers	20 watt + 20 watt (aan 8 ohm bij 1 kHz, 9% harmonische vervorming)
Super woofer	20 watt (aan 8 ohm bij 40 Hz, 9% harmonische vervorming)
Achterluidsprekers	20 watt (aan 8 ohm bij 1 kHz, 9% harmonische vervorming)
Ingangsgevoeligheid/impedantie	450 mV, 50 kOhm

Uitgangsgevoeligheid/ TO TV:

impedantie	450 mV, 1 kOhm
	Externe
	middenluidspreker: 20
	watt (bij 8 ohm, 1 kHz, 9% THV), 8 - 16 ohm
	Achterkanaal: alleen geschikt voor bijgeleverde achterluidsprekers SS-SR151
	R-ch (rechterkanaal): alleen geschikt voor SA-VA10 rechter luidspreker

Toonregeling voor/midden

Lage tonen: ± 10 dB bij 100 Hz Hoge tonen: ± 10 dB bij 10 kHz

Luidspreker- gedeelte

Type
Voorluidsprekers	Basreflex-type
DBR super woofers	SAW type
Achterluidsprekers	Basreflex-type

Luidsprekereenheden Voorluidsprekers

Middenkanaal- tweeters: 5 cm conus- type (2) Voorste breedband/ midden-laag luidsprekers: 10 cm conus-type (2) Ultralaag-luidspreker: 13 cm conus-type (1)

Achterluidsprekers 8 cm conus-type (2)

Algemeen

Stroomvoorziening 220 - 230 V wisselstroom, 50/60 Hz

Stroomverbruik 75 watt

Voorluidsprekers Linker Afmetingen voorluidsprekers: ca. 190 x 565 x 280 mm (b/h/d)

Rechter voorluidspreker: ca. 190 x 565 x 265 mm (b/h/d) Achterluidsprekers: ca. 110 x 160 x 140 mm (b/h/d)

Gewicht Voorluidspreker (L): 9,0 kg

Voorluidspreker (R): 8,0 kg

Achterluidsprekers: 700 gram per stuk

Bijgeleverd toebehoren Achterluidsprekers SS-SR151 (2)

Aansluitsnoer voor L/R voorluidsprekers, 3,5 m lang (1)

Aansluitsnoeren voor achterluidsprekers, 10 m lang (2)

Audio-aansluitsnoer, 1,5 m lang (1)

Afstandsbediening RM-J10 (1)

Sony SUM-3(NS) batterijen (2)

Trillingsdempende voetjes (8)

Wijzigingen in ontwerp en technische gegevens voorbehouden, zonder kennisgeving.

Verklarende woordenlijst

Middenkanaal-aanpassing (CENTER MODE)

Aanpassing aan de luidspreker-opstelling, om het Dolby Pro Logic Surround geluid optimaal tot zijn recht te laten komen. Kies een van de volgende vier CENTER MODE instellingen, afhankelijk van de opstelling van uw luidsprekers.

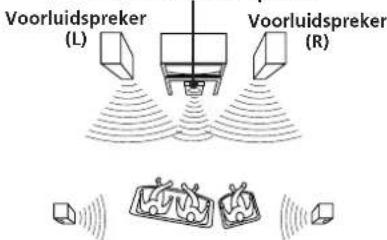

• NORMAL instelling

Kies de NORMAL instelling als u een klein-formaat aktieve middenluidspreker op dit luidsprekersysteem aansluit. Aangezien een kleine middenluidspreker onvoldoende basgeluid kan produceren, wordt het basgeluid van het middenkanaal via de voorluidsprekers weergegeven.

Kleine middenluidspreker

Voorluidspreker (L) Voorluidspreker (R)

De testtoon wordt weergegeven zoals op blz. 12 staat aangegeven.

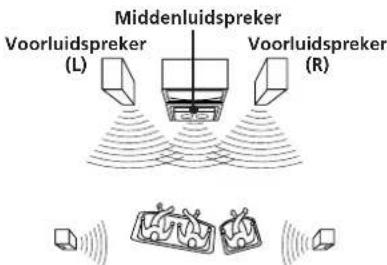

- WIDE instelling

Kies de WIDE instelling als u een grote aktieve middenluidspreker op dit luidsprekersysteem aansluit. Met de WIDE instelling kunt u het Dolby Surround geluid optimaal benutten.

Middenluidspreker Voorluidspreker (L) Voorluidspreker (R)

De testtoon wordt weergegeven zoals op blz. 12 staat aangegeven.

• 3 CH LOGIC instelling

Kies de 3 CH LOGIC instelling als u geen weergave via de achterluidsprekers wenst. Het geluid van het achterkanaal wordt via de voorluidsprekers weergegeven, zodat u toch enige mate van akoestiek kunt verkrijgen zonder achterluidsprekers te gebruiken.

Middenluidspreker (Vorluidspreker) (Vorluidspreker) (R)

Bij de 3 CH instelling wordt de testtoon als volgt weergegeven:

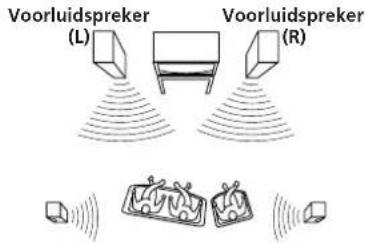

• PHANTOM instelling

Kies de PHANTOM instelling als u geen weergave via een middenluidspreker wenst. Het geluid van het middenkanaal wordt dan via de voorluidsprekers weergegeven.

Voorluidspreker (L) Voorluidspreker (R)

Achterluidspreker (R) Achterluidsp

Bij de PHANTOM instelling wordt de testtoon als volgt weergegeven:

Vertragingstijd

De vertragingstijd is het tijdsverschil tussen de akoestiek-weergave van de voorluidsprekers en die van de achterluidsprekers. Door de vertragingstijd terluidspreker (1).

de sfeer van verschillende luisterruimtes nabootsen. Als u uw achterluidsprekers in een kleine kamer of dicht in de buurt van uw luisterpositie heeft opgesteld, maakt u de vertragingstijd langer. Voor een ruime kamer of wanneer de achterluidsprekers ver van de luisterpositie vandaan staan opgesteld, maakt u de vertragingstijd korter.

Dolby Pro Logic Surround

Decodeersysteem van Dolby Surround geluid waarmee TV-programma's en videocassettes zijn opgenomen.

Vergeleken met het vorige Dolby Surround systeem, zorgt de Dolby Pro Logic Surround voor verbetering van het geluidsbeeld door gebruik van vier afzonderlijke kanalen: voor het doorsturen van de geluidseffekten buiten beeld, het dialoog in beeld, de beweging van het filmgeluid en de muziek. Dit stelt u in staat een sfeer te verkrijgen vergelijkbaar aan die in een bioskoop. Om van de Dolby Pro

Achterluidspreker (R) Achterluidspreker (L) enutten, heeft u een paar

achterluidsprekers en/of een middenluidspreker nodig. Om de akoestiek zo goed mogelijk tot zijn recht te laten komen, dient u eerst de CENTER MODE instelling te kiezen die het beste past bij uw luidspreker-opstelling.

Dolby Surround

Codeer- en decodeersysteem van Dolby Surround geluid voor thuisgebruik. De Dolby Surround decodeert de extra kanalen op de geluidssporen van met Dolby Surround geluid opgenomen videofilms en TV-programma's, en produceert geluidseffekten en echo's waardoor u zich middenin de aktie waant.

Index

A

Aansluiten van audio- apparatuur 10 Aansluitingen Netsnoer 9 Audio-apparatuur 10 Luidsprekers 8 TV/videorecorder 9 Afstandsbediening 6,7,11, 12,13

B, C

Bijregelen geluidssterkte 12 hoge tonen 13 lage tonen 13 luidsprekerbalans 12 ultralage tonen 12, 13 vertragingstijd 13

D, E, F, G, H, J, K

Dolby Pro Logic Surround 11, 14, 16 middenkanaal-aanpassing 12, 16 Dolby Surround akoestiek 11, 16 3 CH LOGIC middenkanaal- aanpassing 14, 16 Externe middenluidspreker 13 Geluidssterkte van de luidsprekers 12

L

Luidsprekers aansluiten 8,9 opstelling 7

M

Middenkanaal-aanpassing 12, 16 NORMAL instelling 14, 16 PHANTOM instelling 14, 16 3 CH LOGIC instelling 14, 16 WIDE instelling 14, 16

N, O

NORMAL middenkanaal- aanpassing 14, 16

P, Q, R

PHANTOM middenkanaal- aanpassing 14,16

S

Surround rondom-akoestiek 11, 12, 13

T

Testtoon 12 TV/videorecorder aansluitingen 9

U

Uitpakken 6

V

Verhelpen van storingen 15 Vertragingstijd 13, 16

W, X, Y, Z

WIDE middenkanaal- aanpassing 14, 16

WARNING!
