GEBRUIKSAANWIJZING WSCT550B40 SONY

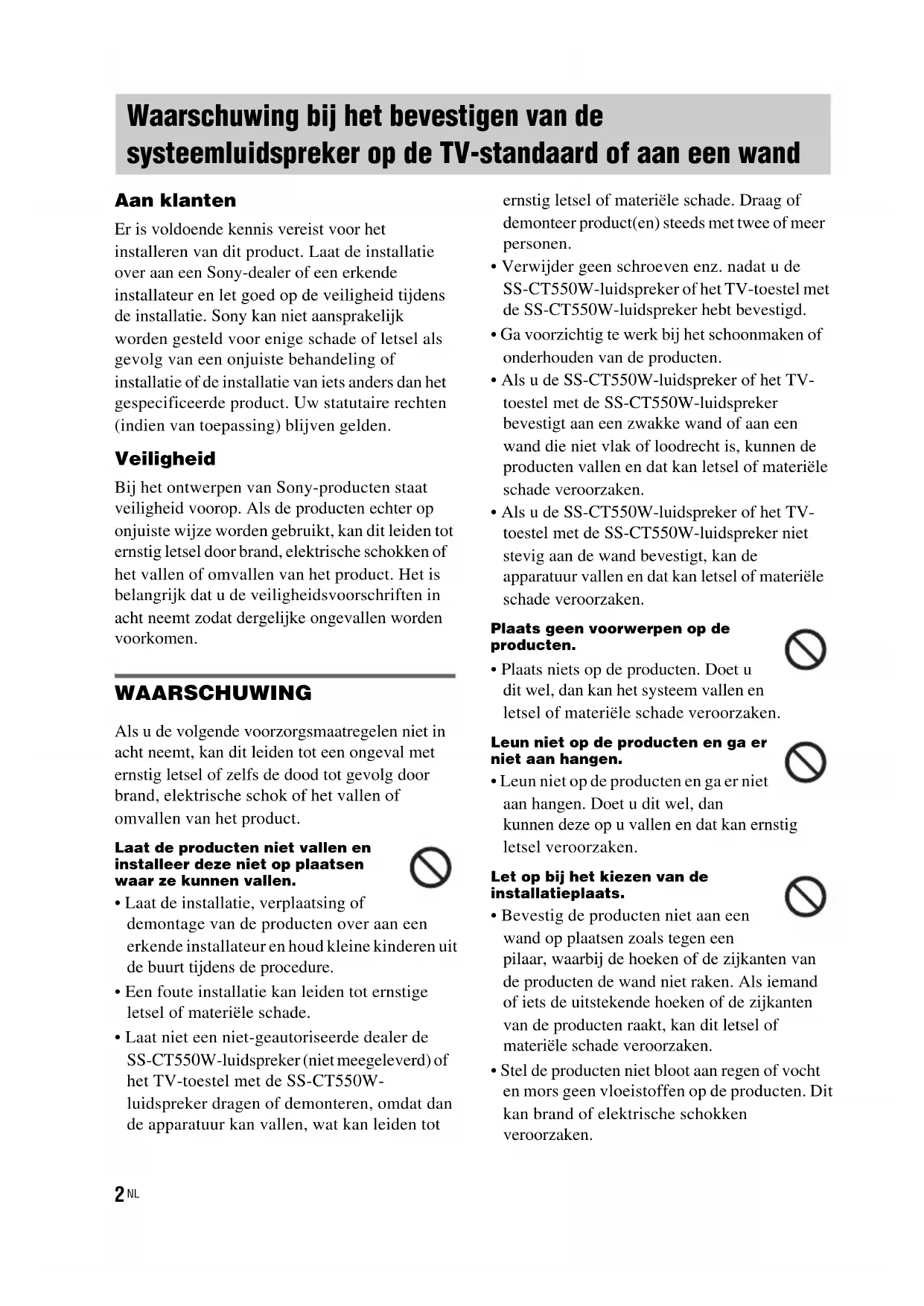

Waarschuwing bij het bevestigen van de systeemluidspreker op de TV-standard of aan een wand

Aan klanten

Er is voldoende kennis vereist voor het installereren van dit product. Laat de installmentie over aan een Sony-dealer of een erkende installerateur en let goed op de verilgheidijdens de installmentie. Sony kan Niet aansprakelijk worden gesteld voor enige schade of letsel als gezolg van een onjuiste behandeling of installmentie of de installmentie van ie's anders dan het gespecificeerde product. Uw statutaire rechten (indien van toepassing) blijven gelden.

Veiligheid

Bij het ontwerpen van Sony-producten staat verilgheid voorop. Als de productenECHTER op onjuiste wijze worden gebruikt, kan dit leiden tot ernstig letsel door brand, elektrische schokken of het vallen of omvallen van het product. Het is belangrijk dat u de verilgheidsvoorschriften in acht neemt zodate pergelijk oncevallen worden voorkomen.

WAARSCHUWING

Als u de volgende voorzorgsmaatregelen Niet in acht neemt, kan dit leiden tot een onceval met ernstig letsel of zichs de dood tot gevolg door brand, elektrische schok of het vallen of omvallen van het product.

Laat de producten Niet vallen en installeer deze nicht opplaatsen waar ze+kunnen vallen.

• Laat de installatione, verplaatsing of demontage van de producten over aan een erkende installateur en houdkleine kinderenuit de buurtijdens de procedure.
• Een foute installmentie kan leiden tot ernstige letsel of materiele schade.
• Laat Niet een Niet-geauthoriseerde dealer de SS-CT550W-luidspreker (niet meegeleverd) of het TV-toestel met de SS-CT550W-luidspreker dragen of demonteren, waar dat dan de apparatuur kan vallen, wat kan leiden tot

ernstig letsel of materiele schade. Draag of demonteer product(en) steeds met twee ofeer personen.

• Verwijder geen schroeven enz. nadat u de SS-CT550W-luidspreker of het TV-toestel met de SS-CT550W-luidspreker hebt bevestigd.
• Ga voorzichtig te werk bij het schoonmaken of onderhonden van de producten.
• Als u de SS-CT550W-luidspreker of het TVtoestel met de SS-CT550W-luidspreker bevestigt aan een zwakke wand of aan een wand die Niet vlak of loodrecht is,+kunnen de producten vallen en dat kan letsel of materieleschadeveroorzaken.
• Als u de SS-CT550W-luidspreker of het TVtoestel met de SS-CT550W-luidspreker Niet stevig aan de wand bevestigt, kan de apparatuur vallen en dat kan letsel of materiele schade veroorzaken.

Plaats geen voorwerpen op de producten.

• Plaats niets op de producten. Doet u dit wel, dan kan het systeem vallen en letsel of materiele schade veroorzaken.

Leun Niet op de producten en ga er Niet aan hangen.

Leun Niet op de producten en ga er nicht aan hangen. Doet u dit wel, dan kunnen deze op u vallen en dat kan ernstig letselveroorzaken.

Let op bij het kiezen van de installmentieplaats.

• Bevestig de producten Niet aan een wand opplaatsen zoals gegen een pilaar, waar bij de hoeken of de zijkanten van de producten de wand Niet raken. Als iemand of ie's de uitstekende hoeken of de zijkanten van de producten raakt, kan dit letsel of materiele schade veroorzaken.

• Stel de producten nicht bloot aan regen of vocht en mors geen vloeistoffen op de producten. Dit kan brand of elektrische schokken veroorzaken.

• Plaats de producten nooit op warme, vochtige of overmatig stoffigeplaaten of opplaaten waar ze worden blootgesteld aan mechanische trillingen. Dit kan brand of elektrische schokken veroorzaken.

• Plaats geen ontvlambare producten of open vlammen (bv. kaarsen) in de buurt van de producten.
• Installeeer de producten Niet boven of onder een airconditioner. Als de producten gedurende een lange periode worden blootgesteld aan windverplaatsing van een airconditioner of nat worden door een waterlek in de airconditioner, kan dit leiden tot brand, elektrische schokken of storingen.

• Als het netsnoor of de verbindingskabels geklemd zitten:tussen de producten en de muur, de vloer of eenander voorwerp, of als u de kabels met krachtbuigt of draait, hunne de inwendige dradenworden blootgelegd en een kortsluiting of stroomstoringveroorzaken.Dit kan brand ofeen elektrische schokveroorzaken.
• Stap nicht op het netsnoor of op de verbindingskabels wonneer u de producten draagt. Het snoer zo beschadigd können raken, wat kan leiden tot brand of een elektrische schok.

Bedek de ventilatieopengingen van de producten Niet.

• Als u de ventilatieopeningen afdekt (met een doeck, enz.), kan de temperatuur binnenin oplopen en dat kan leiden tot brand.

Struikel nicht over de kabels.

• U zou+kunnen vallen of de producten kunnen latent vallen, wat letsel kan voor oorzaken.

OPGELET

Als u de volgende voorzorgsmaatregelen nicht in acht neemt, kan dit leiden letsel of materiele schade.

Installer geen andere producten dan het opgegeven product.

• Dit product is ontworpen voor gebruik met alleen de opgegeven apparatuur. Als u andere apparatuur dan de opgegeven installeert, kan dieze vallen of afbreken en dat kan leiden tot letsel.
• Pas de produits nicht aan.
• Plaats geen warme voorwerpenrechtstreeks op de producten. De warmte kan verkleuring of verrorming van de producten voroorzaken.

Het is belangrijk dat u de luidspreker en het TV-toestel van het systeme stevig vastzet.

• Zet de SS-CT550W-luidspreker en het TV-toestel stevig vast wonneer u deze samen installeert. Zet verwolgens het TV-toestel met de SS-CT550W-luidspreker stevig vast aan de standaard of aan de wand. Als de SS-CT550W-luidspreker en het TV-toestel Niet stevig zich geinstalleerd,+kennen lij vallen of omvallen en dat kan letsel veroorzaken.

Zet geen gewicht op de producten en stel ze Niet bloot aan schokken.

• Wanner u de SS-CT550W-luidspreker bevestigt aan de TV-standaard of het TV-toestel met de SS-CT550W-luidspreker aan de wand bevestigt, mag u niet met uw hand gewicht zetten op de luidspreker of het TV-toestel. Stoot Niet met harde voorwerpen zoals een schroevendraaier, enz. gegen de luidspreker of het TV-toestel.

Wanner u het TV-toestel met de SS-CT550W-luidspreker verplaatst

Als u Niet voorzichtig bent bij het verplaatsen van de producten, kan dit leiden tot schade of letsel. Volg vooral de juiste procedures en het advies dat hieronder worden gegeven.

• Draag het TV-toestel met de SS-CT550W-luidspreker steeds met minstens twee Personen en trek vooral eerst de stekker van aangesloten apparatuur uit het stopcontact en verwijder deze apparatuur.

• Let er goed op dat u niet uw handen of voeten klemt onder het TV-toestel met de SS-CT550W-luidspreker.

• Versleep het TV-toestel met de SS-CT550W-luidspreker Niet. Het bodemplaat kan loskomen en de vloer beschadigen.

• Wanner u het TV-toestel met de SS-CT550W-luidspreker verplaatst, houd de apparatuur dan nicht vast aan de SS-CT550W-luidspreker. Dit kan schade of letsel veroorzaken.

Opmerkingen over de installment

• Spreid bij de installmentie een doek uit op de vloer, zodate u de vloer nicht beschadigt.
• Plaats de producten op een vaste en vlakke ondergrond.
• Installeer de producten steeds met twee of meer personen. Wanner u dit alleen doet, kan dit leiden tot een ongeval of letsel.
• Houd kinderen uit de buurt wanner u de installmentieuitvoert.

Het is belangrijk dat u de producten stevig installeert volgens de instructies.

• Draai de schroeven stevig vast. Als de SS-CT550W-luidspreker nicht worden geinstalleerd, kan deze vallen en dat kan schade of letsel veroorzaken.
• Let op dat u Niet uw vingers of handen klemt tijdens het monteren van de producten.

Opmerkingen over de installment aan de wand

• Als u aan de wand bevestigde producten langdurig gezruikt, kan de muur acheter of boven de producten verkleuren of kan het behang loskomen, afhankelijk van het materiaal van de wand.
• Als u de producten verwijdert nadat deze aan een wand bevestigd zijn geweest, blijven de schroefgaten zichtaar.
  Vraag vooraf advies aan een erkende installerateur over een geschikteplaats voor de installmentatie (vrij van radioruis, enz.).

Opmerking voor klanten: de volgende informatie geldt enkel voor apparatuur verkocht in landen waar de EU-richtlijnen van kracht�.

De fabricant van dit product is Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. De geauthoriseerde vertegenwoordiging voor EMC en produit veiligheid is Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Duitsland. Voor service-of garantiezaken verwijzen wij ugraag maar de addressen in de afzonderlijke service/garantie documenten.

Uitpakken

• Bevestigingsbeugel A (1)

• Bevestigingsbeugel B (1)

Verlengde stang (1)

Schroeven A (M5× 12mm Zwart) (3)

Schroeven B (M5× 20mm Zwart) (3)

Schroeven voor bevestigingsbeugel (Zilver) (2)

Schroeven voor Wandmontagesteun (M6× 16mm Zilver)4

Vulringen (2)

Opvulkussens voor de Wandophangbeugel (Rechthoekig) (2)

Draagriem (1)

• Schroef voor de draagriem (M4× 10mm) (1)

• Houtschroef voor de draagriem (M3,8 × 20 mm) (1)

Klemschroeven (2)

• Gebruiksaanwijzing (1)

Opstelling

U kunt de SS-CT550W-luidspreker (niet meegeleverd) installeren bij de volgende modellen TV-toestel (niet meegeleverd):

KDL-46HX92□, KDL-46HX82□, KDL-40/46NX72□, KDL-40/46HX72□

• In de eigenglijke modelnamen staat de "□" voor cijfers en/of tekens die specifiek zijn voor de verschillende modellen.

Vanaf mei 2011.

De onderstaande illustraties geben aan hoe de luidspreker (niet meegeleverd) moot worden opgesteld.

Opmerking

• Blokeer Niet de ventilatieopeningen op het acheterpaneel van de receiver of de subwoofer wanneer u een plaats voor deze apparatuur kiest.

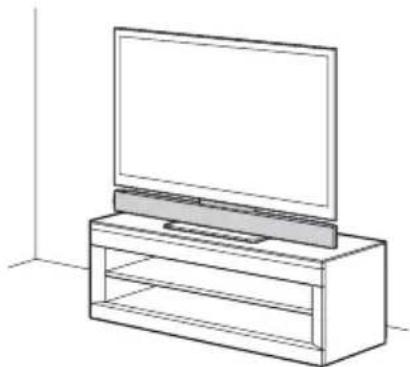

• De luidspreker op de TV-standaard installeren

• De luidspreker en het TV-toestel aan de wand hangen

Voorbereidingen voor de luidspreker

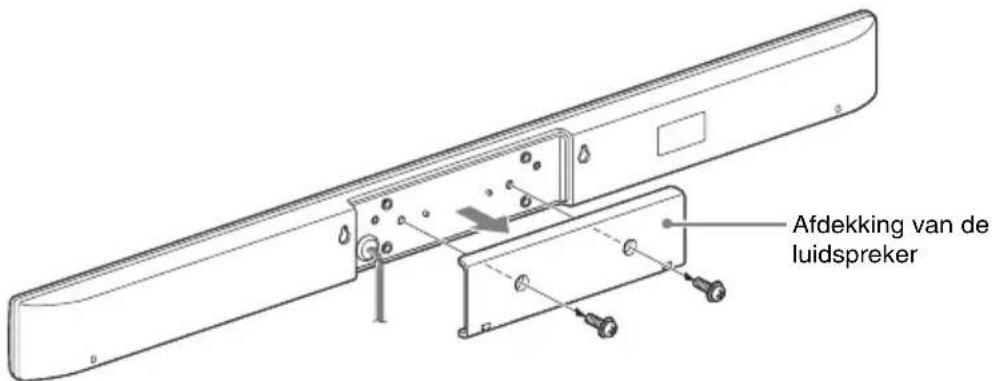

1 Verwijder de schroeven aan de�始terzijde van de luidspreker en verwijderervolgens de afdekking van de luidspreker.

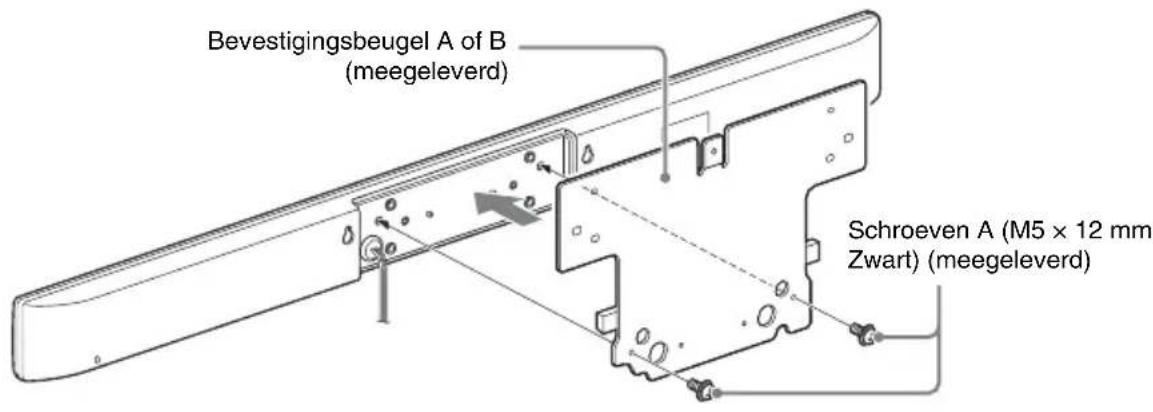

2 Monteer de bevestigingsbeugel A of B (meegeleverd) met de schroeven A (M5× 12mm Zwart) (meegeleverd) op de weiterzijde van de luidspreker.

Opmerking

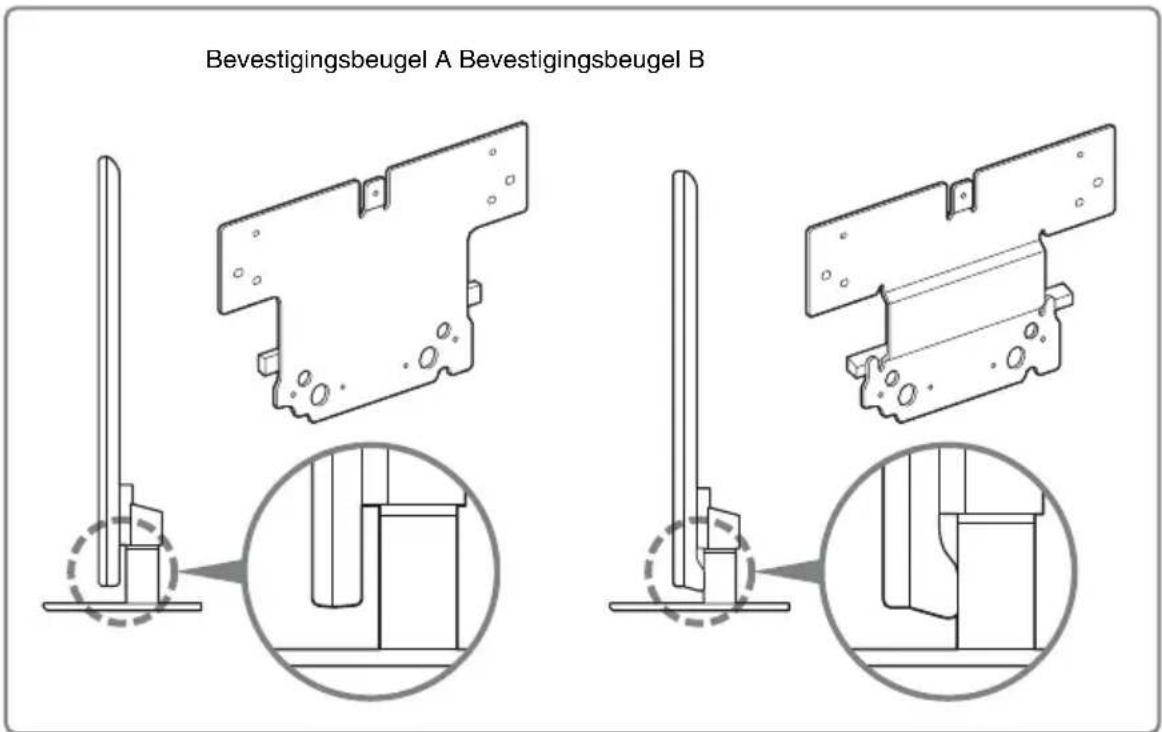

• Er zitten twee typen bevestigingsbeugel in de verpakking.

Kies de beugel die, afhankelijk van de vorm van dechterzijde van uw TV-toestel, dicht bij de onderzijde op uw toestel past.

• Bevestigingsbeugel A: De weiterziijde van het TV-toestel is ylak.
• Bevestigingsbeugel B: Dechterzijde van het TV-toestel heeft een ronding.

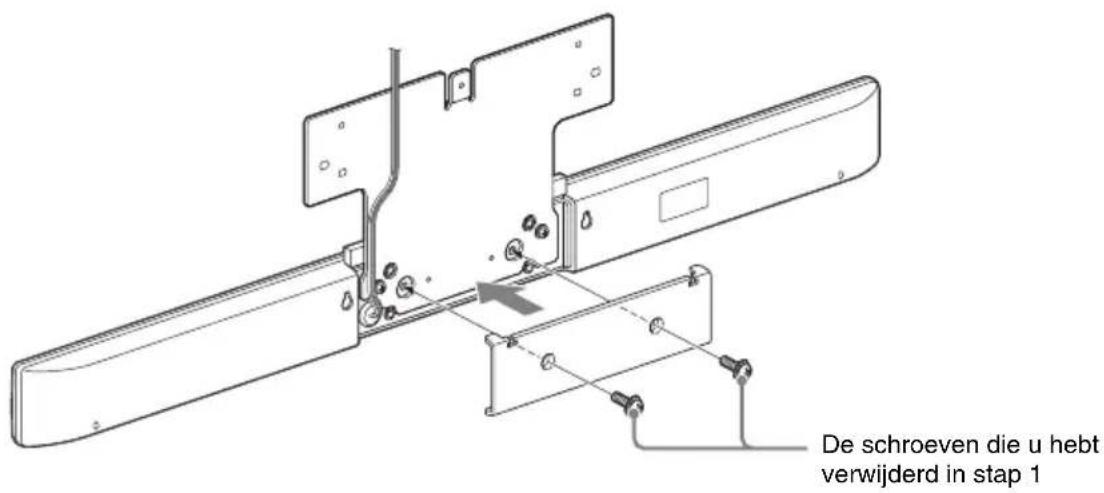

3 Monteer de afdekking van de luidspreker met de schroeven die u hebt verwijderd in stap 1, met de bevestigingsbeugel aan dechterzijde van de luidspreker.

Opmerking

• Het is belangrijk dat u de afdekking van de luidspreker ondersteboven monteert.

Voorbereidingen voor het TV-toestel

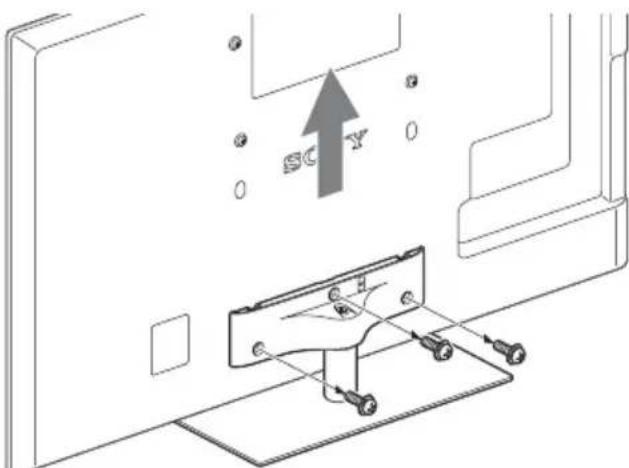

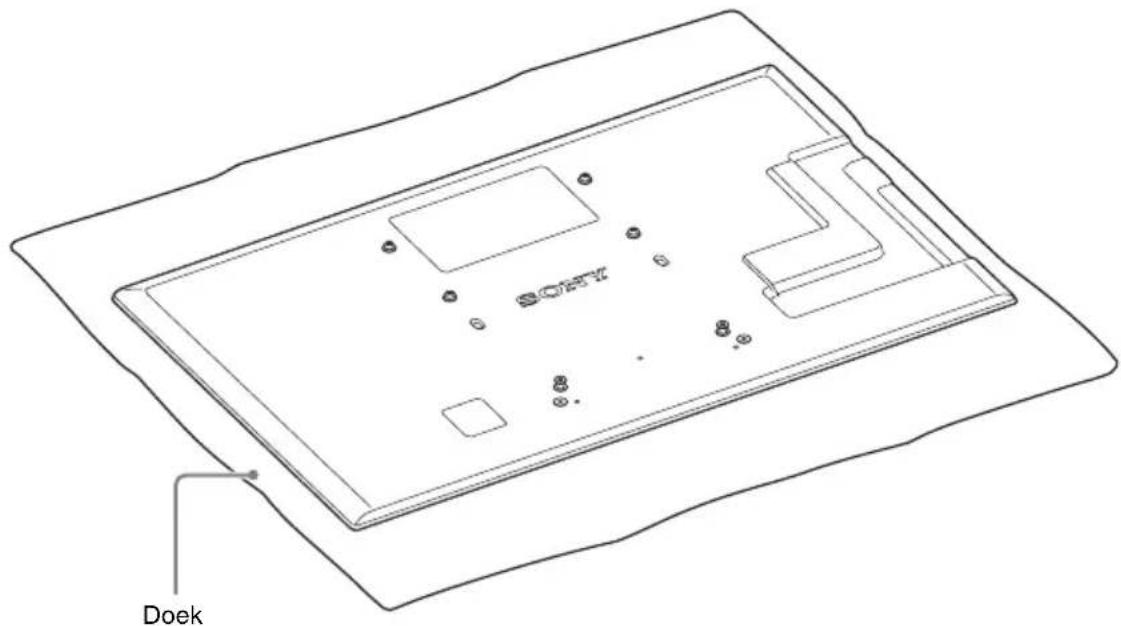

1 Verwijder de schroeven van het TV-toestel en kaak verwolgens het TV-toestel los van de standard.

Opmerking

• Voorkom beschadiging van het oppervlak van het LCD-schem,plaats het TV-toestel op een dikke, zachte doek met het scherm maar beneden.

De luidspreker op de TV-standard installeren

U kunt de SS-CT550W-luidspreker (niet meegeleverd) installeren bij de volgende modellen TV-toestel (niet meegeleverd):

• KDL-46HX92□, KDL-46HX82□, KDL-40/46NX72□, KDL-40/46HX72□
• In de eigenglijke modelnamen staat de "□" voor cijfers en/of tekens die specifiek zijn voor de verzillende modellen.

De vorm van de bodemplaat van de TV-standardaard verschilt afhankelijk van het model van het TVtoestel, maar de procedure voor het installereren van de luidspreker aan de TV-standardaard is gelijk.

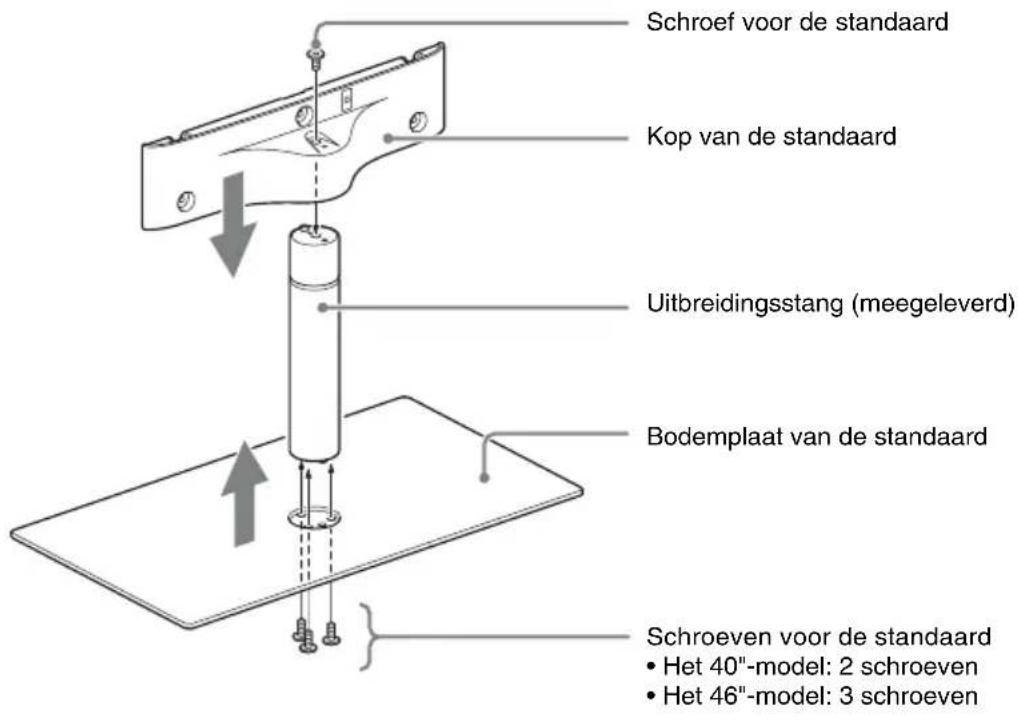

1 Vervang de stang van de standard die in "Voorbereidingen voor het TV-toestel" is verwijderd door de verlangde stang (meegeleverd).

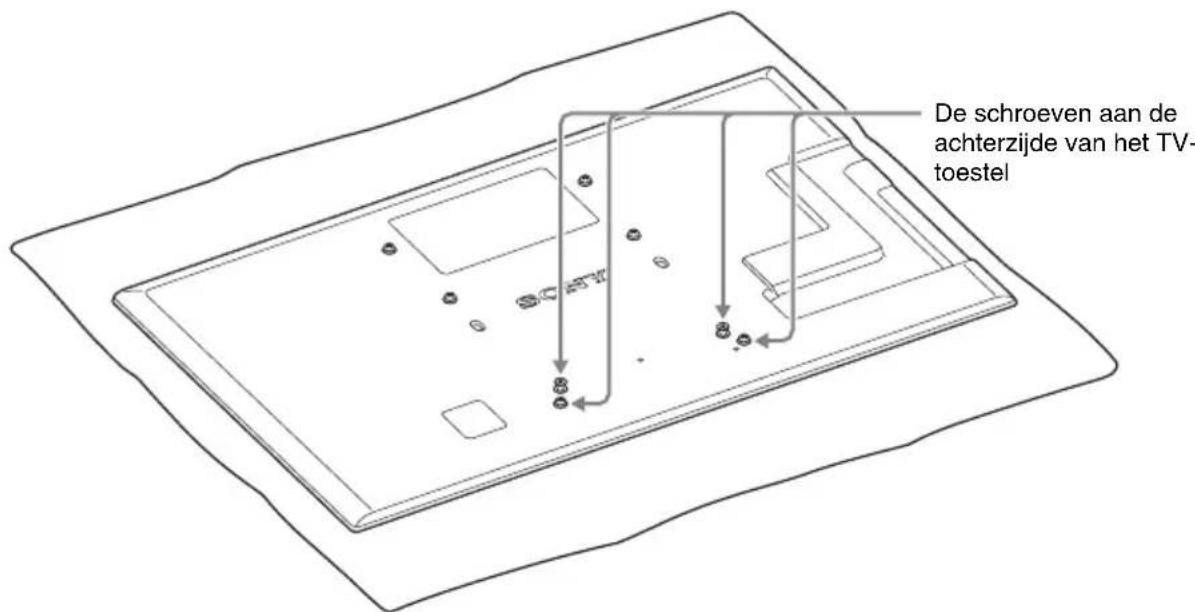

2 Verwijder de schroeven uit de weiterzijde van het TV-toestel, voorbereid in "Voorbereidingen voor het TV-toestel". (4 schroeven)

3 Monteer de luidspreker voorbereid in "Voorbereidingen voor de luidspreker" aan dechterzijde van het TV-toestel en zet vast met de schroeven voor de bevestigingsbeugel (Zilver) (meegeleverd).

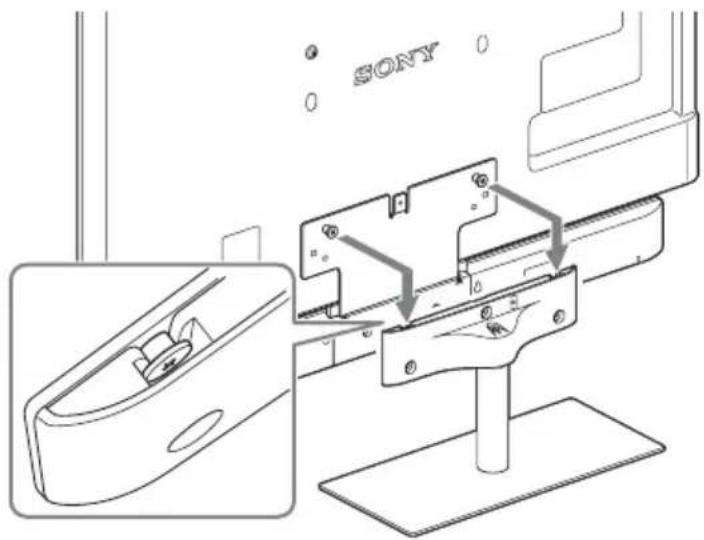

4 Bevestig de TV-standaard aan het TV-toestel.

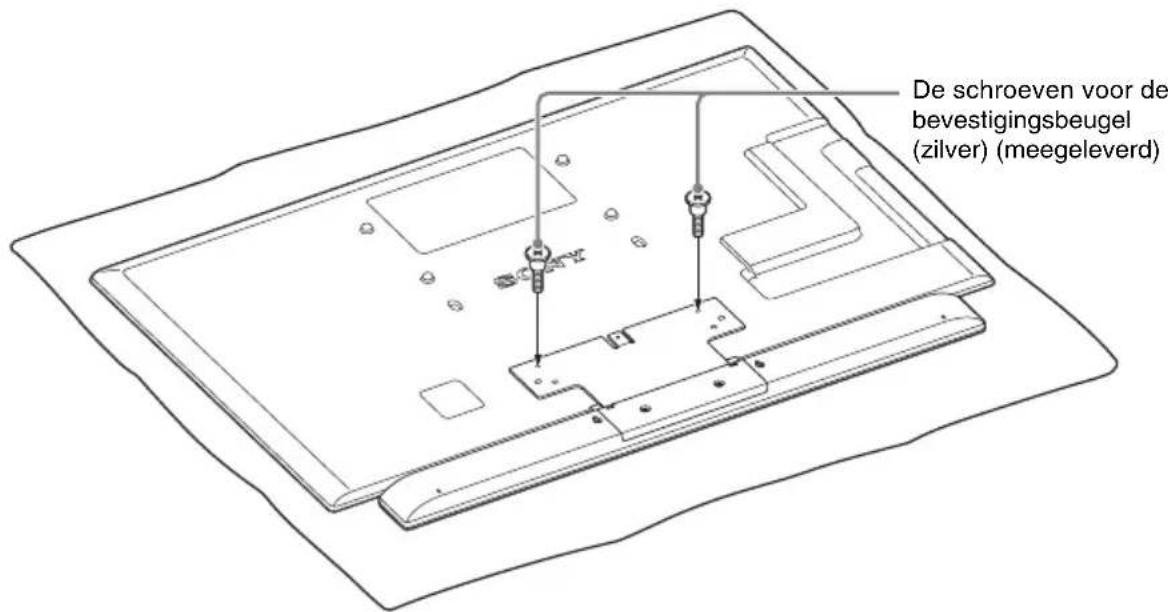

Draai de schroeven voor de bevestigingsbeugel in de gaten in de kop van de TV-standaard en monteer het TV-toestel op de TV-standaard, zoals afgebeeld.

Opmerking

• Houdijdens of na het aan de TV-standaard hangen van het TV-toestel met de SS-CT550W-luidspreker de apparatuur Niet vast aan het SS-CT550W-luidsprekergedeelte. Dit kan schade of letsel veroorzaken.

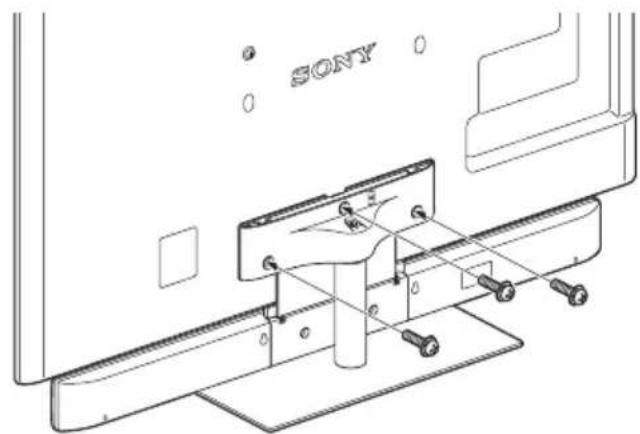

5 Zet het TV-toestel met de schroeven B (M5 x 20 mm Zwart) (meegeleverd) vast op de TV-standard.

De luidspreker en het TV- toestel aan de wand hangen

U kunt de SS-CT550W-luidspreker (niet meegeleverd) installeren bij de volgende modellen TV-toestel (niet meegeleverd):

• KDL-46HX92□, KDL-46HX82□, KDL-40/46NX72□, KDL-40/46HX72□
• In de eigenglijke modelnamen staat de "□" voor cijfers en/of tekens die specifiek zijn voor de verzillende modellen.
• Raadpleeg de gebruiksaanwijzing van het toestel en van de wandbevestigingsbeugel als U het TV-toestel aan de wand wilt hangen.

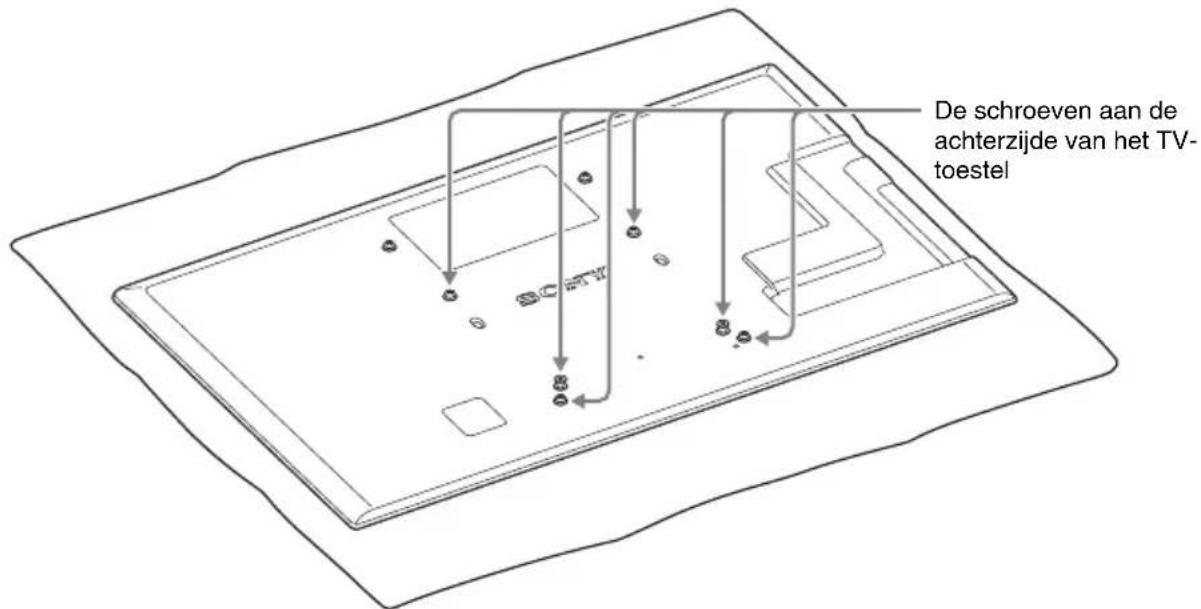

1 Verwijder de schroeven uit deijkenzijde van het TV-toestel, voorbereid in "Voorbereidingen voor het TV-toestel". (6 schroeven)

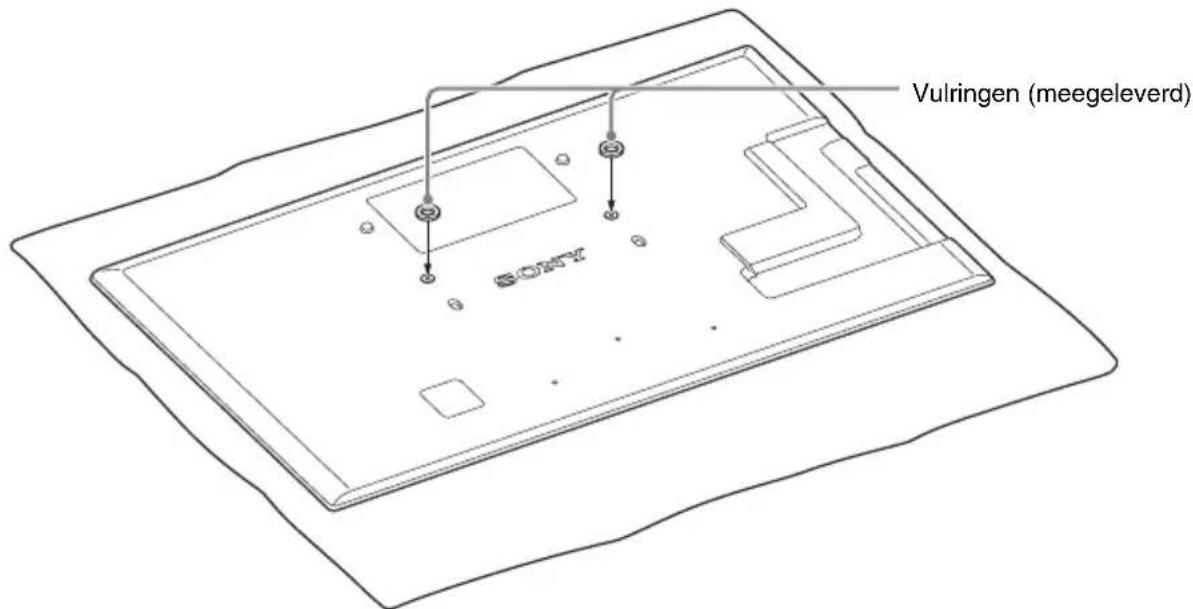

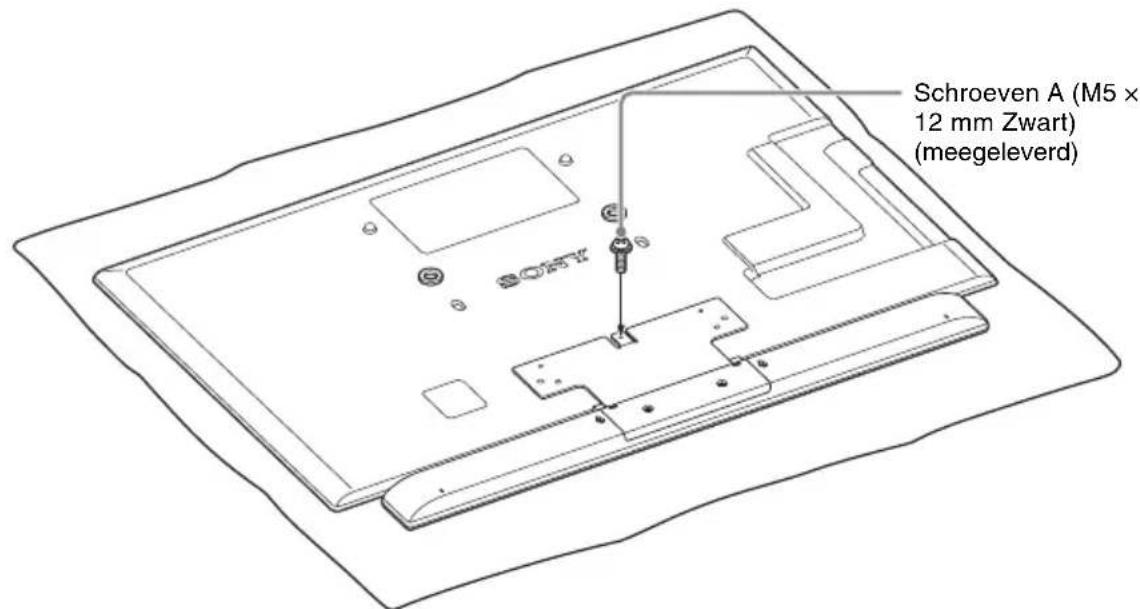

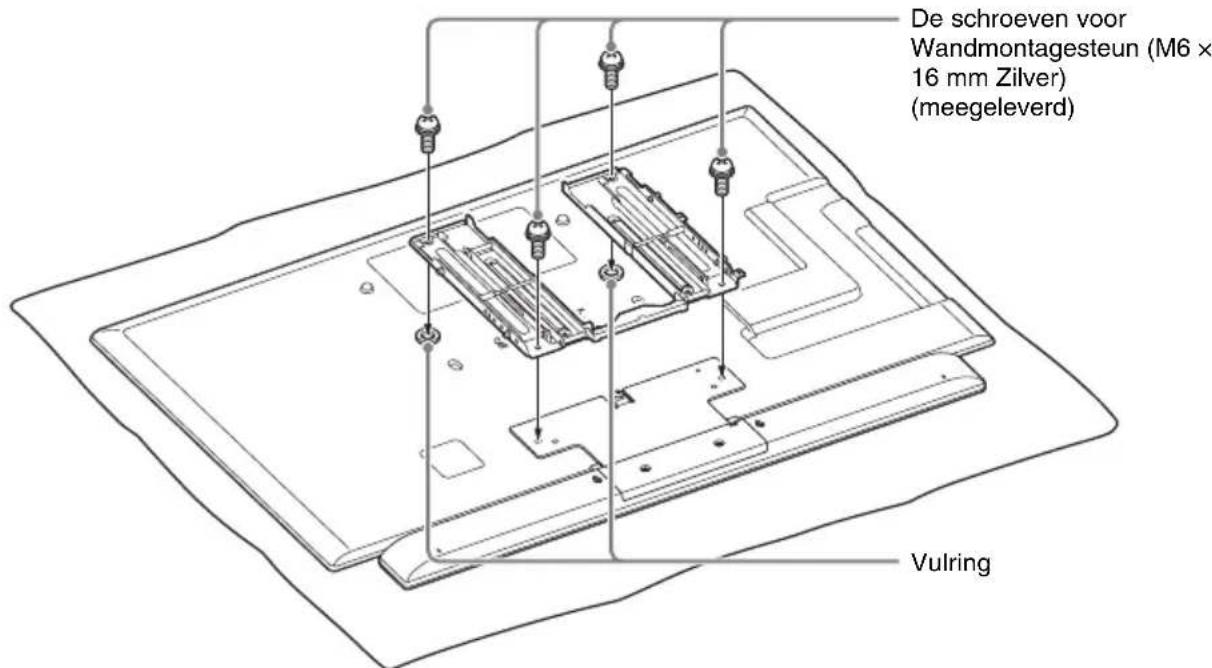

2 Plaat de vulringen (meegeleverd) over de gaten waar de twee schroeven uit+zijn verwijderd in het bovenzijde van dechterzijde van het TV-toestel.

3 Monteer de luidspreker voorbereid in "Voorbereidingen voor de luidspreker" aan dechterzijde van het TV-toestel en zet deze vast met de schroeven A (M5 x 12 mm Zwart) (meegeleverd).

4 Zet de wandmontagesteun vast op het TV-toestel met de schroeven voor Wandmontagesteun (M6 × 16 mm Silver) (meegeleverd).

Zet ze vast met de vulringen die in stap 2 in de gaten voor de schroeven van de wandmontagesteun zich gezet.

Gebruik de vulringen en de schroeven voor Wandmontagesteun die bij het product zijn geleverd.
Gebruik geen vulringen die bij andere TV-toestellen zijn geleverd.

Bijvoorbeeld: Wanner u het TV-toestel ophangt met de wandmontagesteun (SU-WL700, Niet meegeleverd)

5 Hang het TV-toestel aan de wand.

Raadpleeg de gebruiksaanwijzing van het TV-toestel voor meer informatatie over het aan de wand hangen van het toestel.

Opmerking

• Houd tijdens of na het aan de wand hangen van het TV-toestel met de SS-CT550W-luidspreker de apparatuur nicht vast aan het SS-CT550W-luidsprekergedeelte. Dit kan schade of letsel veroorzaken.

Wanner u het TV-toestel ophangt met de wandmontagesteun (SU-WL500, nicht meegeleverd)

U kunt de hoek van het TV-toestel met de SS-CT550W-luidspreker alleen afstellen op 0^ of 5^ maar beneden aanpassen. Als u de hoek van het TV-toestel op 10^ , 15^ of 20^ maar beneden wilt afstellen,要去 u de SS-CT550W-luidspreker direct aan de wandplaatsen.

Wanner u het TV-toestel ophangt met de wandophangbeugel (SU-WH500, nicht meegeleverd)

Raadpleeg de gebruiksaanwijzing van de SU-WH500-wandophangbeugel.

De opvulkussens bevestigen

(, , ) en zijn bezelfde symbolen als de symbolen die gebruikt worden in de gebruiksaanwijzing van de SU-WH500.

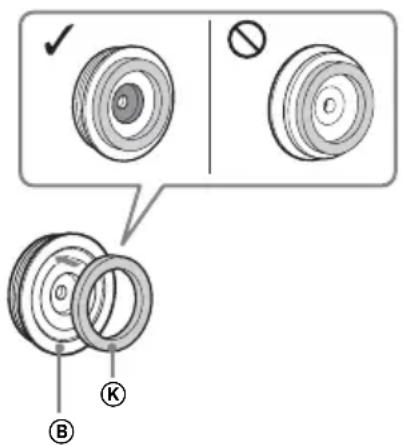

1 Bevestig het cirkelvormige opvulkussen dat bij de SU-WH500 wandophangbeugel is geleverd, aan de schijf die bij de SU-WH500 is geleverd.

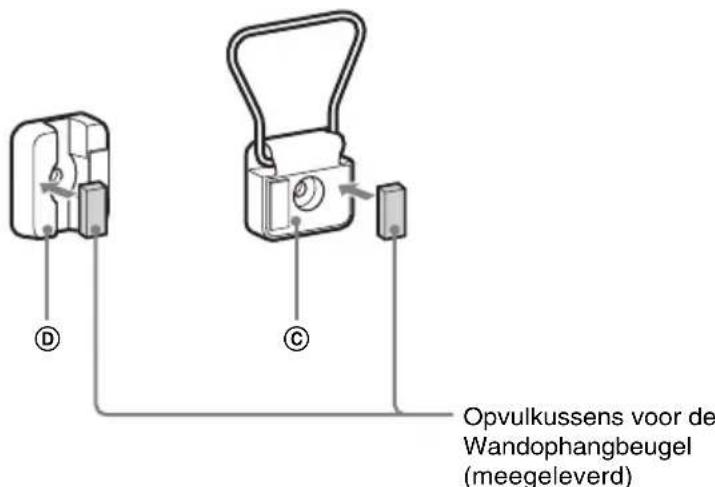

2 Bevestig de opvulkussens voor de wandophangbeugel (meegeleverd) aan elk van de onderdelen (C en D) die bij de SU-WH500 zijn geleverd, zoals afgebeeld.

Opmerking

• Gebruik de opvulkussens voor de wandophangbeugel (rechtekoig) die bij het product zijn geleverd. Gebruik nicht de rechtekoige opvulkussens die bij de SU-WH500-wandophangbeugel�n geleverd.

Voorkomen dat het TV-toestel omvalt

Zet als beveiligingsmaatregel het TV-toestel stevig vast. Als u dat nicht doet, kan het toestel omvallen, wat ernstig letsel tot gevolg kan hebben.

Waarschuwing

Voorkom letsel, plaats de SS-CT550W-luidspreker met het TV-toestel op minder dan 25 cm van de wand en zet het TV-toestel stevig vast aan de wand.

Opmerkingen

• Let crop dat u uw vingers nicht klemt bij het opstellen van het TV-toestel en het meubel.

• Plaats het TV-toestel op minder dan 25cm van de wand. De wand voorkomt dat het TV-toestel valt als het中断over zou kantelen maar de muur.

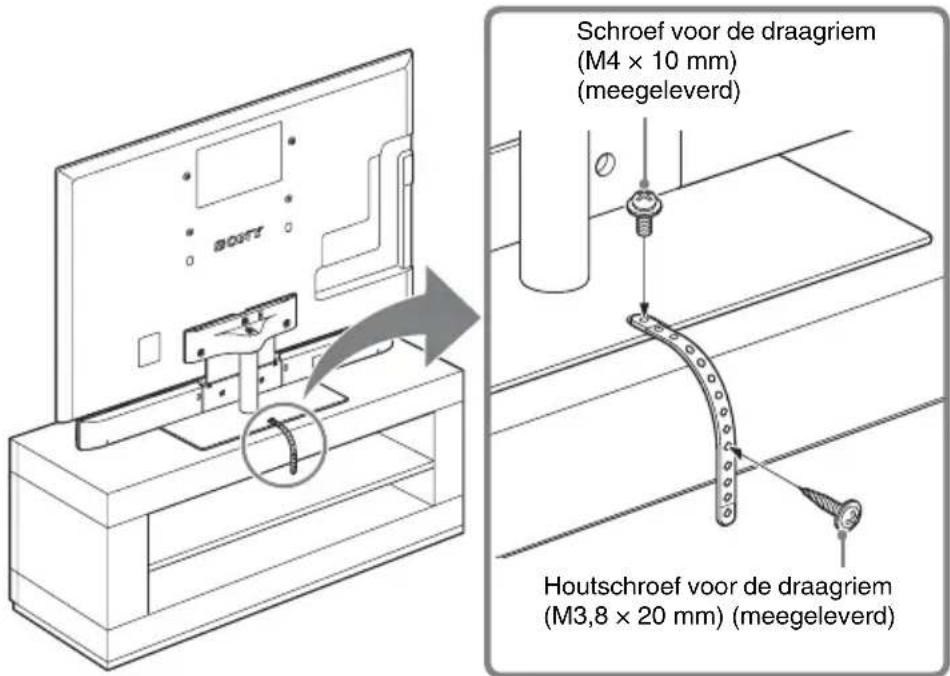

Wanneer u het TV-toestel op een meubel staat

1 Plaats het TV-toestel op het midden van het meubel.
2 Maak de draagriem (meegeleverd) vast aan het TV-toestel en draai verwolgens met een schroevendraaier de schroef voor de draagriem (M4× 10mm) (meegeleverd) stevig vast.
3 Maak de draagriem vast aan het meubel met de houtschroef voor de draagriem (M3,8 × 20 mm) (meegeleverd).

Het TV-toestel vastzetten aan de wand

Neem een sterk koord of een ketting (niet meegeleverd) en bevestigingsmaterial (niet meegeleverd) voor het aan de wand bevestigen van het TV-toestel. Zet het bevestigingsmaterial vast in een versterkte wand.

Zelfs als u het TV-toestel op het meubel hebt vastgezet, is het belangrijk dat u het toestel aan de wand vastzet, ga daartoe als volgt te werk.

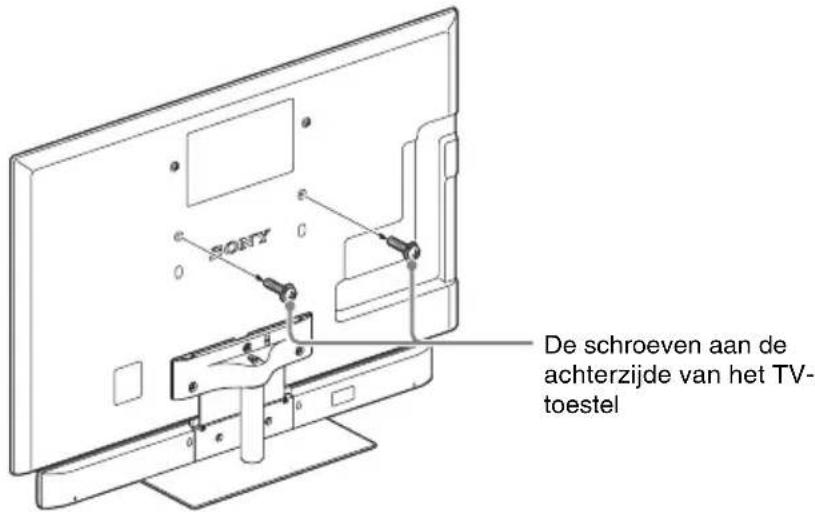

1 Verwijder de schroeven uit de achterzijde van het TV-toestel. (2 schroeven)

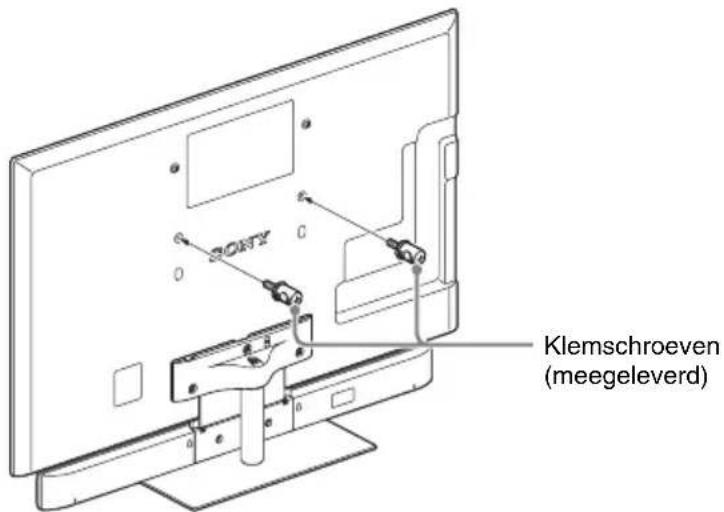

2 Zet de klemschroeven (meegeleverd) vast aan de achterkant van het TV-toestel.

3

Zet het bevestigingsmaterial vast in de versterkte wand (①) en steek verwolgens de koord of ketting door de openingsen van de klemschroeven en het bevestigingsmaterial (②). Bevestig beiden einden van de koord of ketting verwolgens stevig aan elkaar.

Ontwerp en technische gegevens konnen zonder voorafgaande kennisgeving worden gewijzigd.
