MANUAL DE USUARIO WSCT550B40 SONY

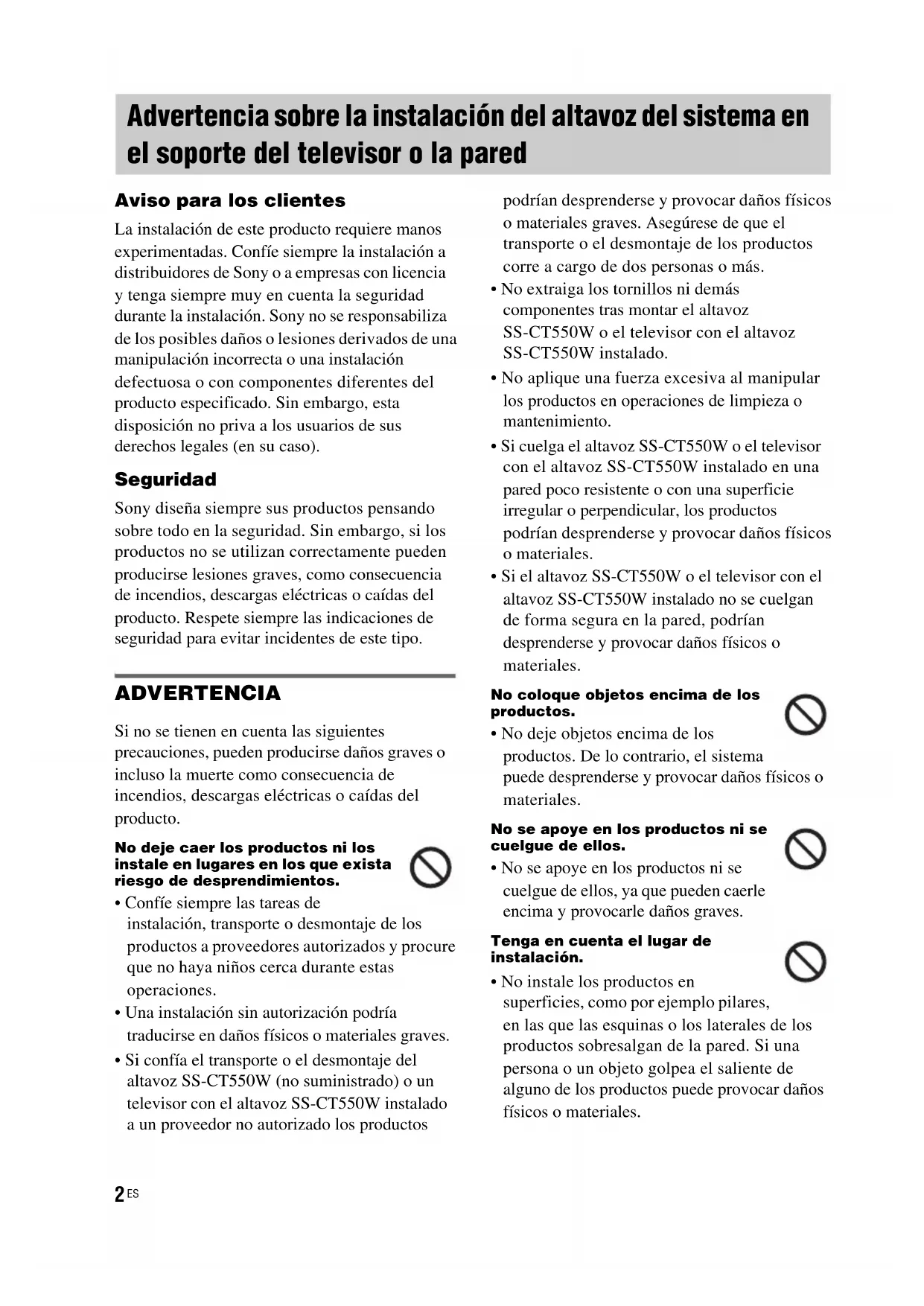

Aviso para los clientes La instalación de este producto requiere manos experimentadas. Confíe siempre la instalación a distribuidores de Sony o a empresas con licencia y tenga siempre muy en cuenta la seguridad durante la instalación. Sony no se responsabiliza de los posibles daños o lesiones derivados de una manipulación incorrecta o una instalación defectuosa o con componentes diferentes del producto especificado. Sin embargo, esta disposición no priva a los usuarios de sus derechos legales (en su caso). Seguridad Sony diseña siempre sus productos pensando sobre todo en la seguridad. Sin embargo, si los productos no se utilizan correctamente pueden producirse lesiones graves, como consecuencia de incendios, descargas eléctricas o caídas del producto. Respete siempre las indicaciones de seguridad para evitar incidentes de este tipo. ADVERTENCIA Si no se tienen en cuenta las siguientes precauciones, pueden producirse daños graves o incluso la muerte como consecuencia de incendios, descargas eléctricas o caídas del producto. No deje caer los productos ni los instale en lugares en los que exista riesgo de desprendimientos.

• Confíe siempre las tareas de instalación, transporte o desmontaje de los productos a proveedores autorizados y procure que no haya niños cerca durante estas operaciones.

• Una instalación sin autorización podría traducirse en daños físicos o materiales graves.

• Si confía el transporte o el desmontaje del altavoz SS-CT550W (no suministrado) o un televisor con el altavoz SS-CT550W instalado a un proveedor no autorizado los productos podrían desprenderse y provocar daños físicos o materiales graves. Asegúrese de que el transporte o el desmontaje de los productos corre a cargo de dos personas o más.

• No extraiga los tornillos ni demás componentes tras montar el altavoz SS-CT550W o el televisor con el altavoz SS-CT550W instalado.

• No aplique una fuerza excesiva al manipular los productos en operaciones de limpieza o mantenimiento.

• Si cuelga el altavoz SS-CT550W o el televisor con el altavoz SS-CT550W instalado en una pared poco resistente o con una superficie irregular o perpendicular, los productos podrían desprenderse y provocar daños físicos o materiales.

• Si el altavoz SS-CT550W o el televisor con el altavoz SS-CT550W instalado no se cuelgan de forma segura en la pared, podrían desprenderse y provocar daños físicos o materiales. No coloque objetos encima de los productos.

• No deje objetos encima de los productos. De lo contrario, el sistema puede desprenderse y provocar daños físicos o materiales. No se apoye en los productos ni se cuelgue de ellos.

• No se apoye en los productos ni se cuelgue de ellos, ya que pueden caerle encima y provocarle daños graves. Tenga en cuenta el lugar de instalación.

• No instale los productos en superficies, como por ejemplo pilares, en las que las esquinas o los laterales de los productos sobresalgan de la pared. Si una persona o un objeto golpea el saliente de alguno de los productos puede provocar daños físicos o materiales. Advertencia sobre la instalación del altavoz del sistema en el soporte del televisor o la pared3

• No deje los productos expuestos a la lluvia o la humedad ni vierta líquidos sobre su superficie. Podría provocar un incendio o una descarga eléctrica.

• Nunca deje los productos en lugares excesivamente calientes, húmedos o polvorientos, ni en puntos expuestos a las vibraciones mecánicas. De lo contrario, podría provocar un incendio o una descarga eléctrica.

• Mantenga los objetos inflamables y las llamas abiertas (como las velas) alejados de los productos.

• No instale los productos encima o debajo de un aparato de aire acondicionado. Si los productos están expuestos a la refrigeración del aire acondicionado durante períodos prolongados o a sus posibles fugas de agua, se puede producir un incendio, una descarga eléctrica o averías. Procure que los cables no queden atrapados.

• Si el cable de alimentación de CA o los cables de conexión quedan atrapados entre los productos y la pared, el suelo u otro objeto o bien quedan doblados o retorcidos, es posible que sus conductores internos queden expuestos y provoquen un cortocircuito o un corte eléctrico. De esta situación podría derivarse un incendio o una descarga eléctrica.

• No pise el cable de alimentación de CA o los cables de conexión durante el transporte de los productos. El cable puede quedar dañado y provocar un incendio o una descarga eléctrica. No obstruya los orificios de ventilación de los productos.

• Si obstruye los orificios de ventilación (con un trapo, por ejemplo), la acumulación de calor en el aparato puede provocar un incendio. No tropiece con los cables.

• Ya que podría caerse o provocar el desprendimiento de los productos y posibles daños físicos o materiales. PRECAUCIÓN Si no se tienen en cuenta las siguientes precauciones, pueden producirse daños físicos o materiales. No instale componentes que no se correspondan con el producto especificado.

• Este producto está diseñado para utilizarse solo con los equipos especificados. Si instala componentes que no sean los especificados, podrían desprenderse o romperse y provocar daños físicos.

• No modifique los productos.

• No coloque objetos calientes encima de los productos. El calor podría desteñir o decolorar su superficie. Fije correctamente el altavoz del sistema y el televisor.

• Fije el altavoz SS-CT550W y el televisor de forma segura si instala los dos componentes juntos. Seguidamente, fije el televisor con el altavoz SS-CT550W instalado de forma segura en su soporte o la pared. Si el altavoz SS-CT550W y el televisor no se instalan correctamente, podrían desprenderse o caerse y provocar daños físicos. No coloque pesos encima de los productos ni los someta a impactos de ninguna clase.

• Si instala el altavoz SS-CT550W en un soporte de televisor o si cuelga de la pared el televisor con el altavoz SS-CT550W instalado, no aplique fuerza con la mano sobre el altavoz o el televisor. No golpee el altavoz ni el televisor con objetos duros, como un destornillador u otras herramientas. Al desplazar un televisor con el altavoz SS-CT550W instalado Si desplaza los productos aplicando una fuerza excesiva, puede provocar daños físicos o materiales. Asegúrese de seguir los procedimientos adecuados y las recomendaciones siguientes.

• Asegúrese de que dos personas o más transportan el televisor con el altavoz SS-CT550W instalado y que se han desconectado todos los cables y componentes. continúa4

• Vigile que no le queden las manos o los pies atrapados bajo el televisor con el altavoz SS-CT550W instalado.

• No arrastre nunca un televisor con el altavoz SS-CT550W instalado. La base podría desprenderse y provocar daños en el suelo.

• Al transportar el televisor con el altavoz SS-CT550W instalado, no lo sujete por la zona del altavoz SS-CT550W. De hacerlo, podría provocar daños físicos o materiales. Notas sobre la instalación

• Durante el montaje, coloque un paño en el suelo para evitar dañarlo.

• Instale los productos en una superficie resistente y lisa.

• Asegúrese de que la instalación corre a cargo de dos personas o más. Si lo hace solo, podría provocar un accidente o resultar herido.

• Realice la instalación sin la presencia de niños en la zona. Instale siempre los productos siguiendo estrictamente las instrucciones.

• Apriete los tornillos con fuerza. Si el altavoz SS-CT550W no está bien instalado, podría desprenderse y provocar daños físicos o materiales.

• Vigile que no le queden los dedos o las manos atrapados durante el montaje de los productos. Notas sobre la instalación mural

• Si instala un producto en una pared, con el paso del tiempo es posible que la zona de la pared situada justo detrás o encima de los productos quede descolorida o que el papel de la pared se desprenda, en función del material de la pared.

• Si retira los productos instalados en la pared, los orificios de los tornillos quedarán visibles.

• Consulte con un proveedor autorizado el lugar de instalación correcto (sin interferencias de radio, por ejemplo) antes de realizar la instalación. Aviso para los clientes: la siguiente información es aplicable únicamente a productos vendidos en países en los cuales rigen las directivas de la UE. El fabricante de este producto es Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japón. El representante autorizado para EMC y seguridad en el producto es Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart,Alemania. Para cualquier asunto relacionado con servicio o garantía por favor diríjase a la dirección indicada en los documentos de servicio o garantía adjuntados con el producto.5

• Soporte de fijación A (1)

• Soporte de fijación B (1)

• Adaptador de extensión (1)

• Tornillos para el soporte de fijación (plateados) (2)

• Tornillos para el soporte de montaje mural (M6 × 16 mm, plateados) (4)

• Almohadillas para el soporte de montaje en la pared (rectangulares) (2)

• Cinta de sujeción (1)

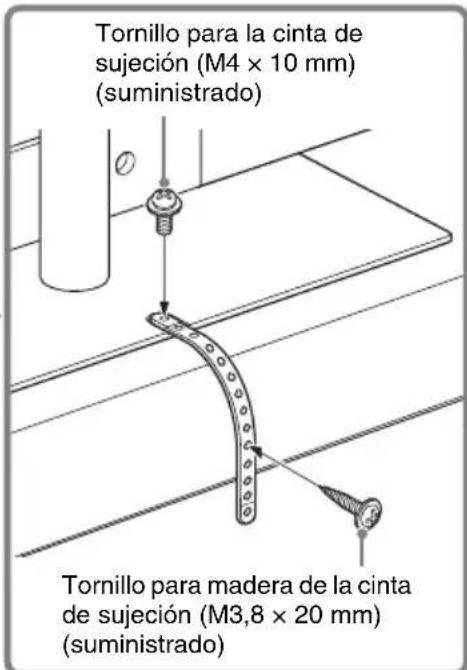

• Tornillo para la cinta de sujeción (M4 × 10 mm) (1)

• Tornillo para madera de la cinta de sujeción (M3,8 × 20 mm) (1)

El altavoz SS-CT550W (no suministrado) puede instalarse con los siguientes modelos de televisor (no suministrados): Las ilustraciones siguientes explican cómo instalar el altavoz (no suministrado).

• Cuando seleccione un lugar para el receptor o el altavoz potenciador de graves, etc. no obstruya los orificios de ventilación que cada uno tiene en su panel posterior.

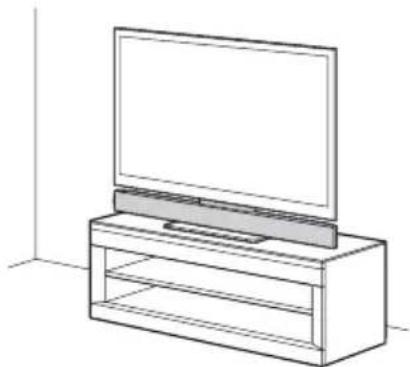

• Instalación del altavoz en el soporte del televisor

• Instalación del altavoz y el televisor colgados en una pared Instalación KDL-46HX92s, KDL-46HX82s, KDL-40/46NX72s, KDL-40/46HX72s, KDL-40/46EX72s

• En los nombres de modelo reales, el símbolo “s” corresponde a números o caracteres específicos de cada modelo. A partir de mayo de 2011. Nota7

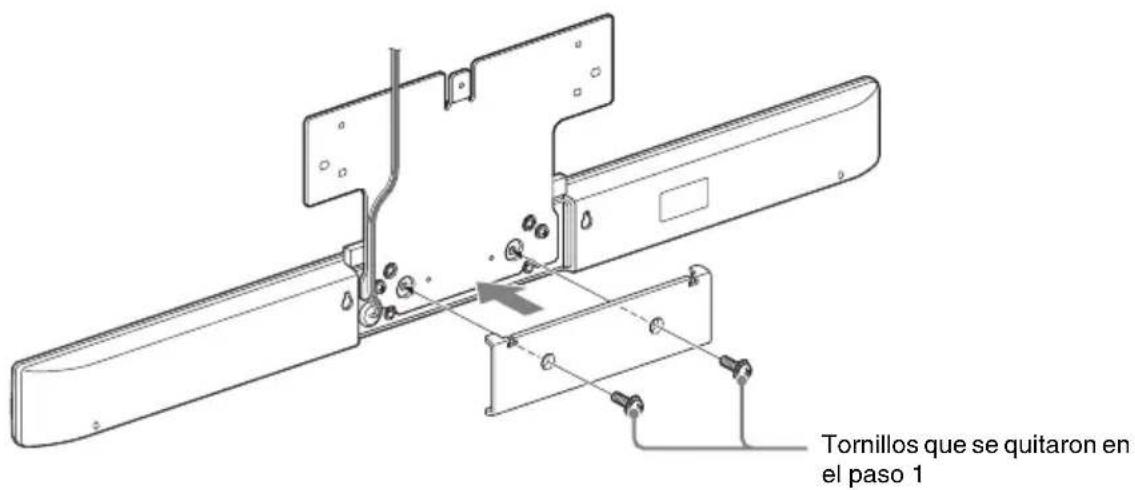

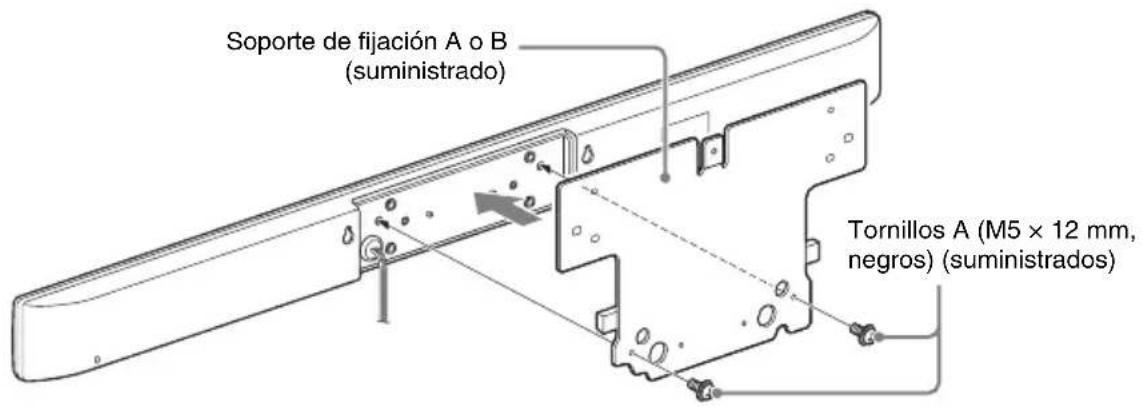

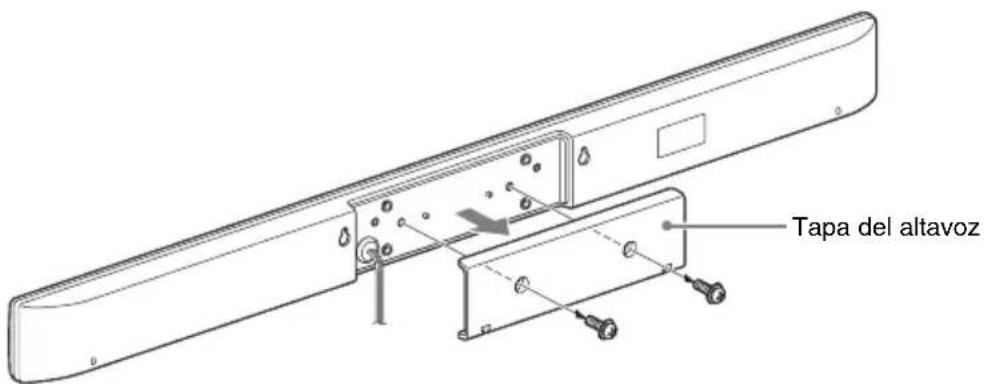

Preparación del altavoz 1 Extraiga los tornillos de la parte posterior del altavoz y, seguidamente, retire su tapa. 2 Coloque el soporte de fijación A o B (suministrado) en la parte posterior del altavoz con los tornillos A (M5 × 12 mm, negros) (suministrados). Tapa del altavoz Tornillos A (M5 × 12 mm, negros) (suministrados) Soporte de fijación A o B (suministrado) continúa8

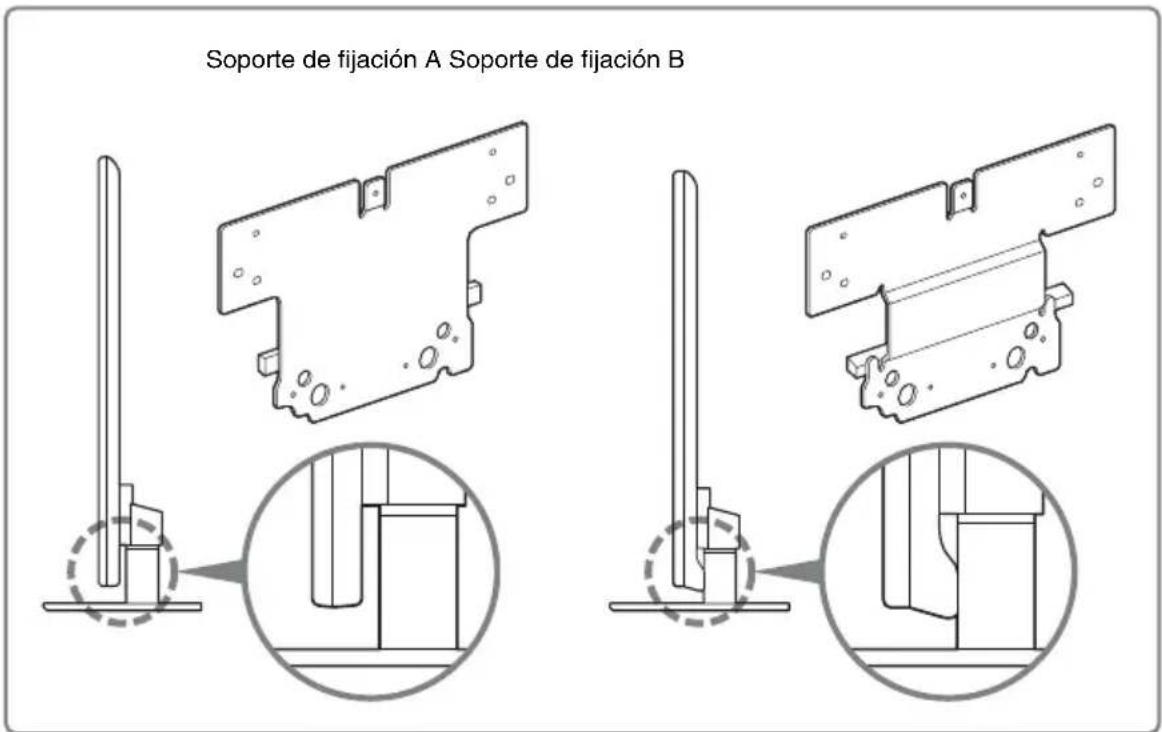

• En el paquete encontrará dos tipos de soporte de fijación. Elija el adecuado para su televisor, en función de la forma de la parte posterior del mismo, cerca de la parte inferior. – Soporte de fijación A: la parte posterior del televisor es plana. – Soporte de fijación B: la parte posterior del televisor tiene un saliente. 3 Fije la tapa del altavoz en la parte posterior del altavoz con el soporte de fijación y los tornillos que se quitaron en el paso 1.

• Asegúrese de fijar la tapa del altavoz con su lado superior orientado hacia abajo. Nota Nota Soporte de fijación A Soporte de fijación B Tornillos que se quitaron en el paso 19

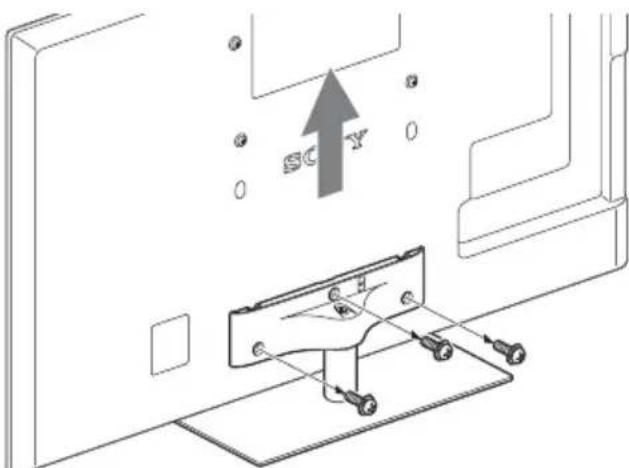

Preparación del televisor 1 Extraiga los tornillos del soporte del televisor y luego desmonte el televisor de su soporte.

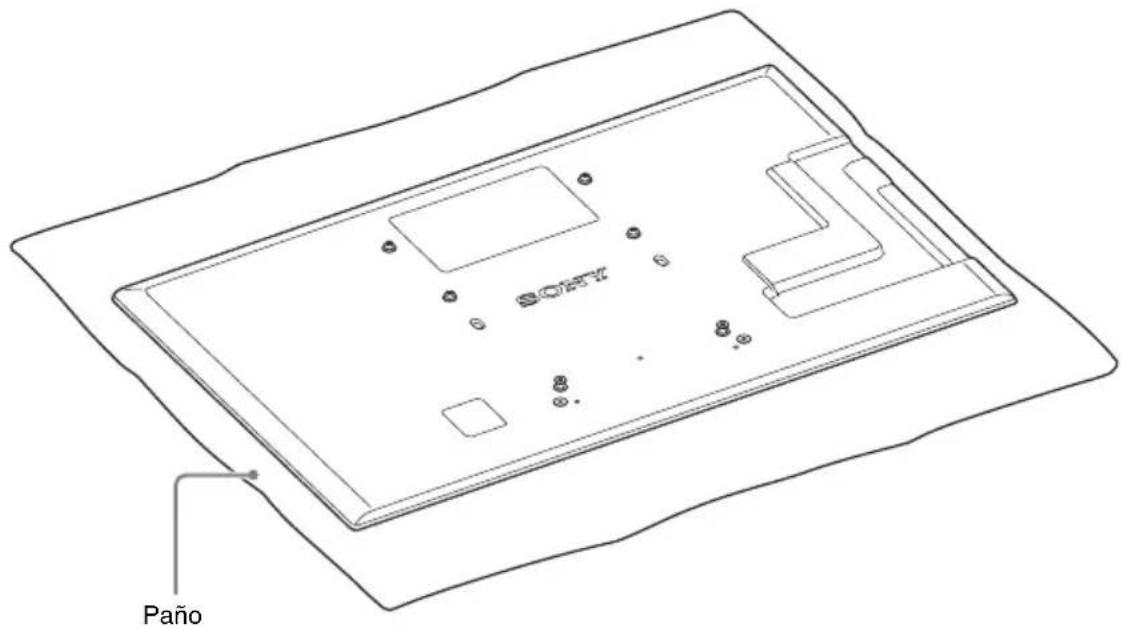

• Asegúrese de colocar el televisor sobre un paño grueso y suave con la pantalla LCD boca abajo para evitar dañar su superficie. Nota Paño continúa10

Instalación del altavoz en el soporte del televisor El altavoz SS-CT550W (no suministrado) puede instalarse con los siguientes modelos de televisor (no suministrados):

• KDL-46HX92s, KDL-46HX82s, KDL-40/46NX72s, KDL-40/46HX72s, KDL-40/46EX72s

• En los nombres de modelo reales, el símbolo “s” corresponde a números o caracteres específicos de cada modelo. Aunque la forma del soporte del televisor varía en función del modelo de televisor, es posible instalar el altavoz en cualquier soporte siguiendo este procedimiento. 1 Cambie el adaptador del soporte que se retiró en “Preparación del televisor” por el adaptador de extensión (suministrado). Tornillo para el soporteParte superior del soporteAdaptador de extensión (suministrado)Base del soporteTornillos para el soporte• Modelo de 40 pulgadas: 2 tornillos• Modelo de 46 pulgadas: 3 tornillos11

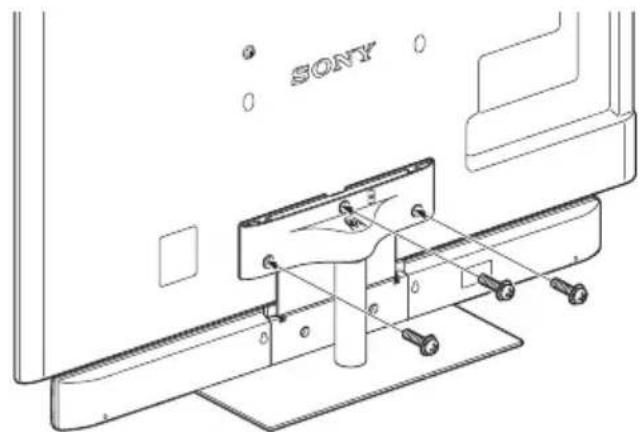

2 Extraiga los tornillos de la parte posterior del televisor ya preparado en “Preparación del televisor”. (4 tornillos) 3 Coloque el altavoz preparado en “Preparación del altavoz” en la parte posterior del televisor y fíjelo con los tornillos para el soporte de fijación (plateados) (suministrados). Tornillos de la parte posterior del televisor Tornillos para el soporte de fijación (plateados) (suministrados) continúa12

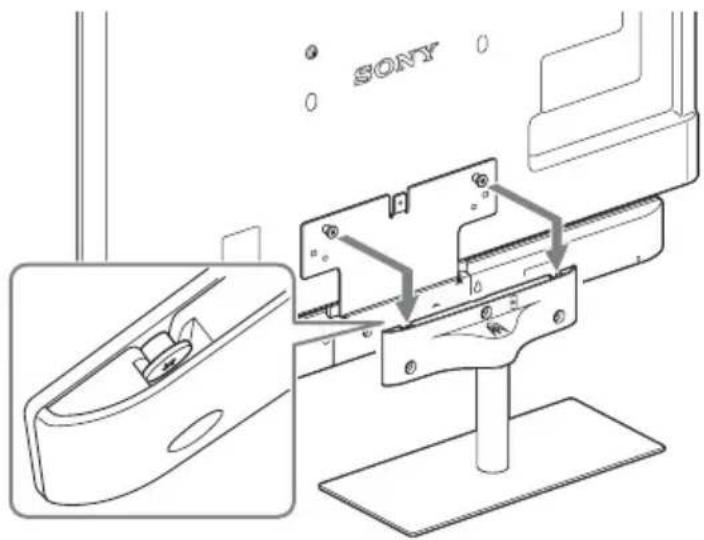

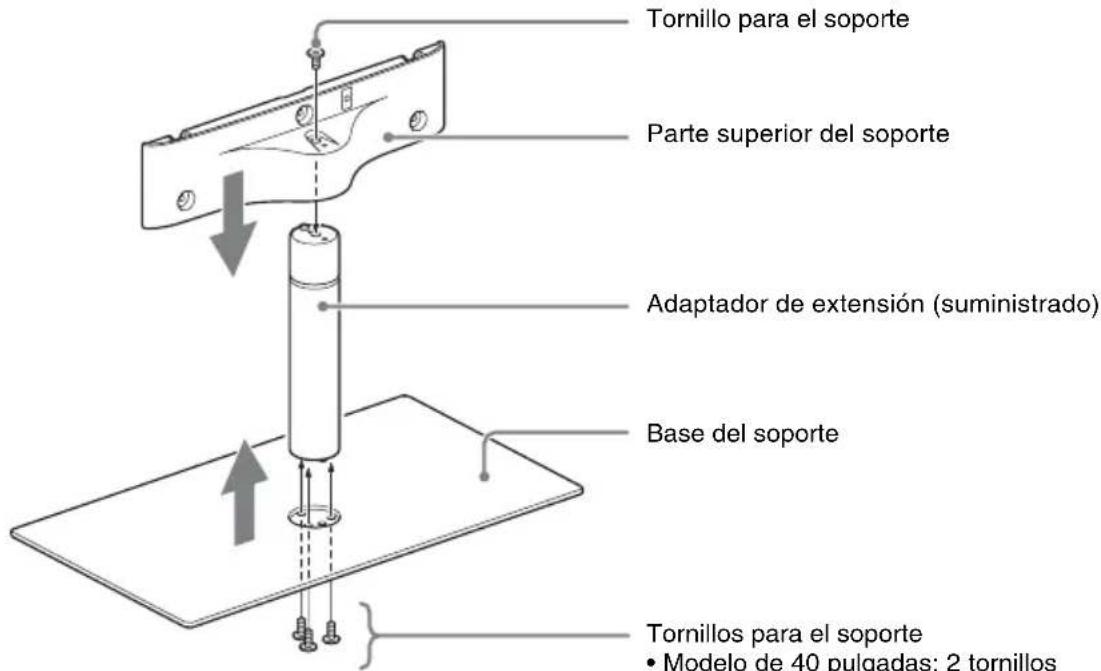

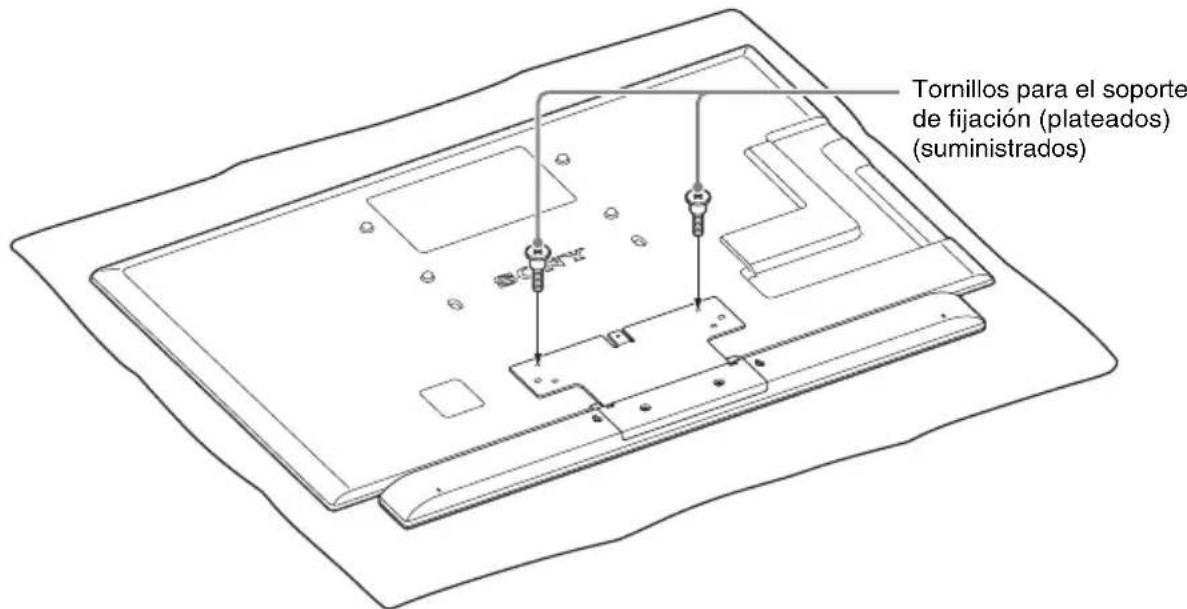

4 Coloque el soporte del televisor en el televisor. Enrosque los tornillos para el soporte de fijación en los orificios de la parte superior del soporte del televisor, y coloque el televisor en su soporte como se muestra a continuación.

• Al colgar, o después de colgar, el televisor con el altavoz SS-CT550W instalado en el soporte del televisor, no lo sujete por la zona del altavoz SS-CT550W. De hacerlo, podría provocar daños físicos o materiales. 5 Fije el televisor a su soporte con los tornillos B (M5 × 20 mm, negros) (suministrados). Nota13

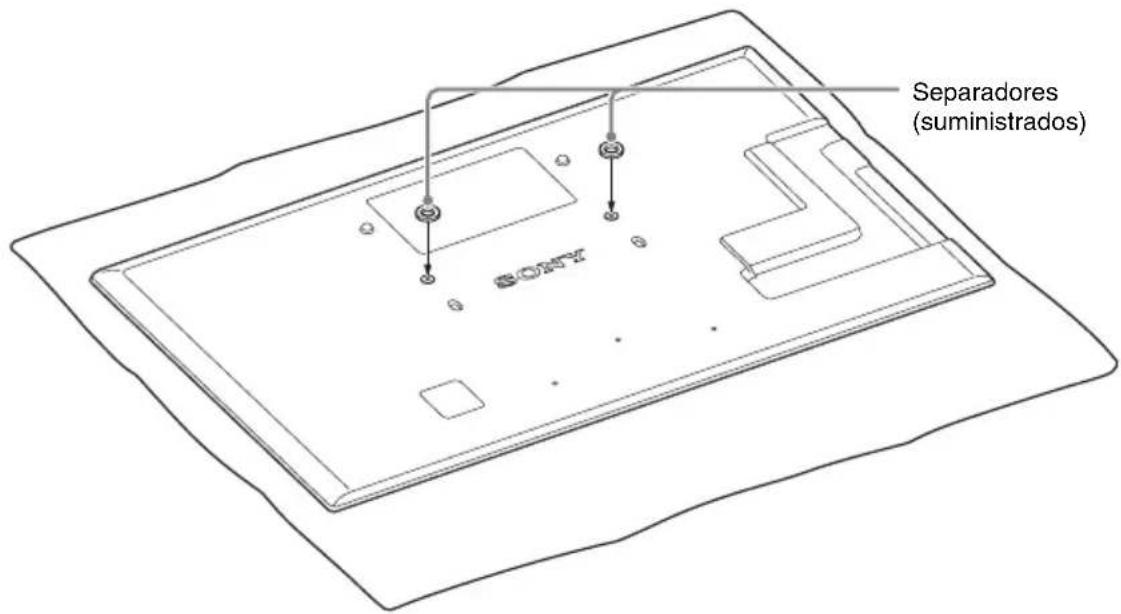

Instalación del altavoz y el televisor colgados en una pared El altavoz SS-CT550W (no suministrado) puede colgarse con los siguientes modelos de televisor (no suministrados):

• KDL-46HX92s, KDL-46HX82s, KDL-40/46NX72s, KDL-40/46HX72s, KDL-40/46EX72s

• En los nombres de modelo reales, el símbolo “s” corresponde a números o caracteres específicos de cada modelo.

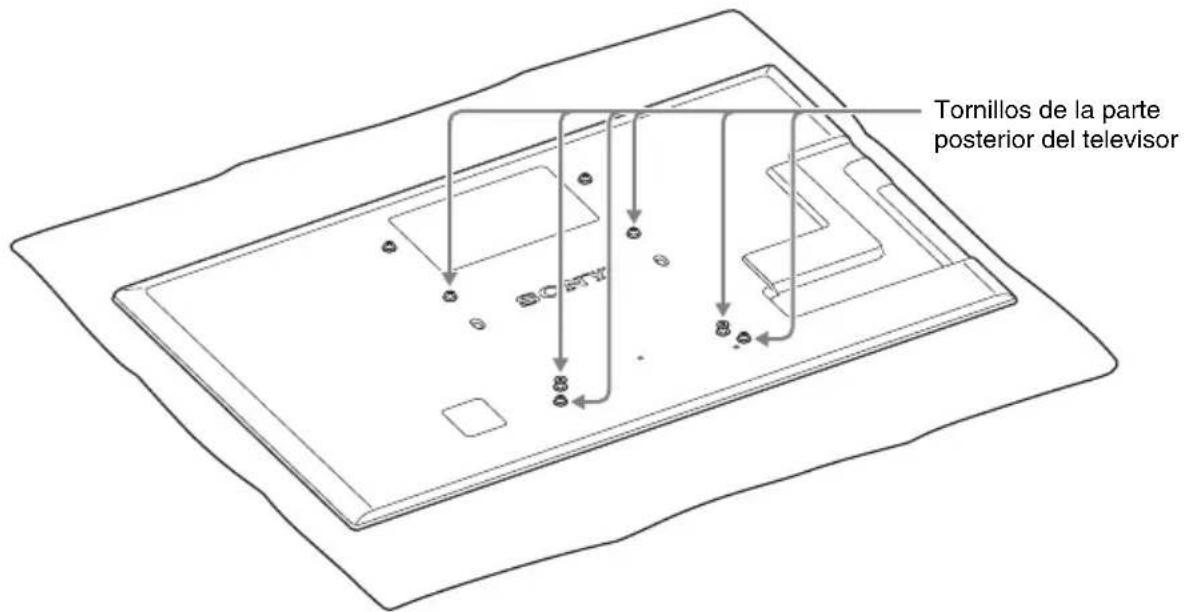

• Para colgar el televisor en la pared, consulte el manual de instrucciones del televisor y el soporte de montaje mural. 1 Extraiga los tornillos de la parte posterior del televisor ya preparado en “Preparación del televisor”. (6 tornillos) 2 Coloque los separadores (suministrados) sobre los orificios de donde se han quitado los dos tornillos en la parte superior de la parte posterior del televisor. Tornillos de la parte posterior del televisorSeparadores (suministrados) continúa14

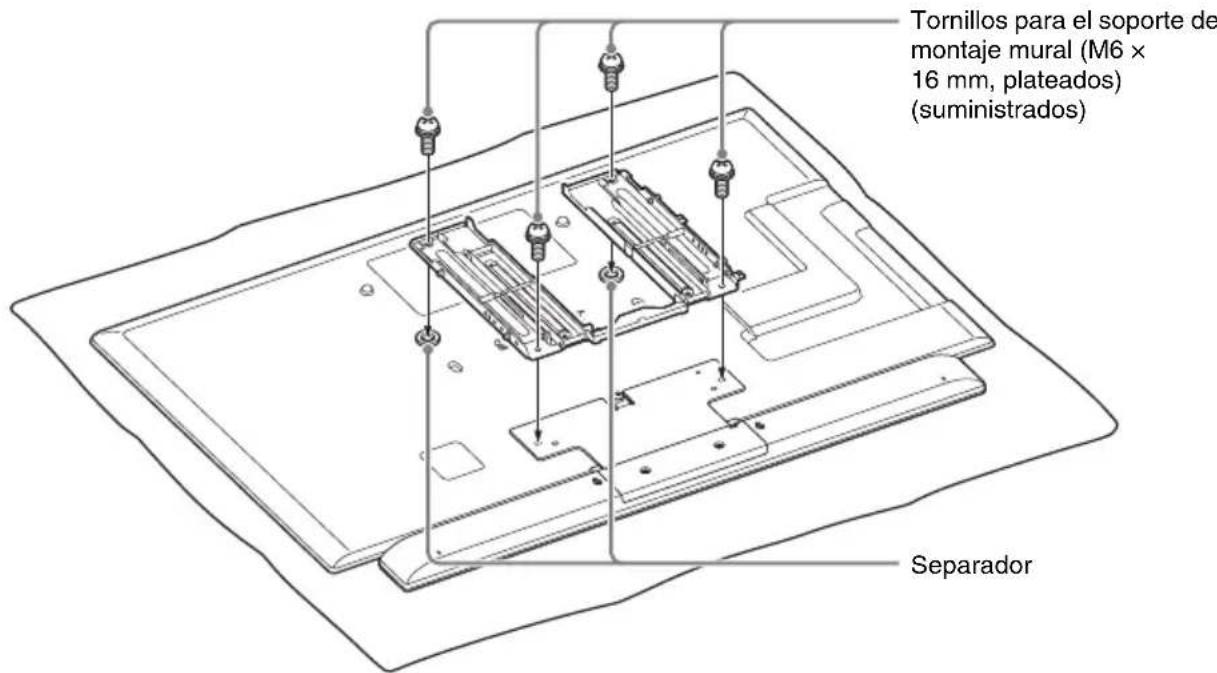

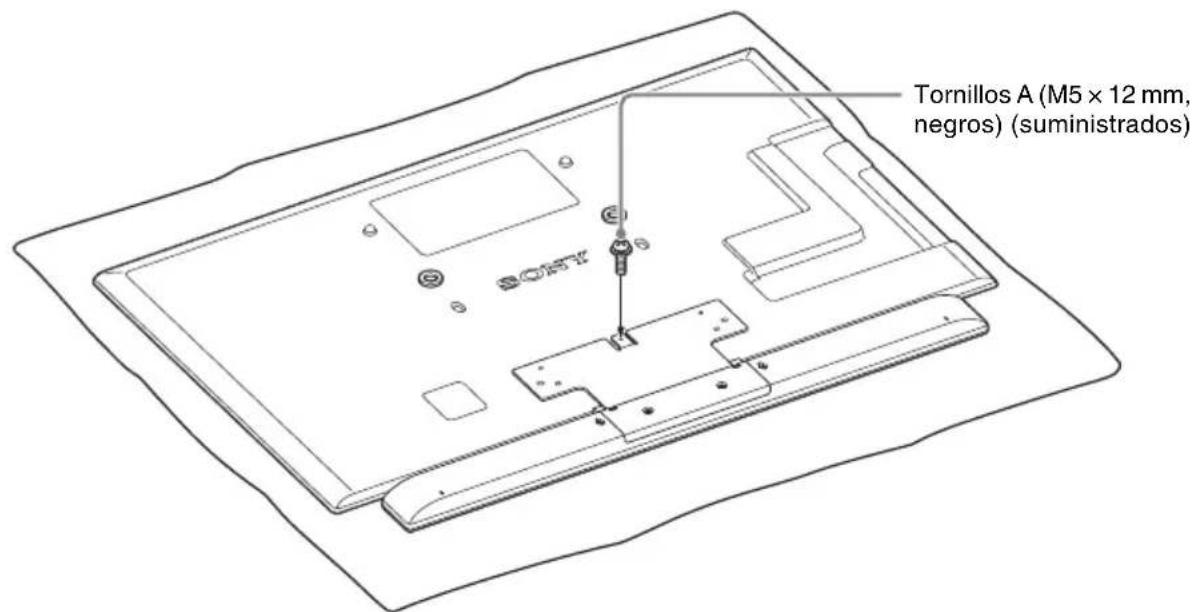

3 Coloque el altavoz preparado en “Preparación del altavoz” en la parte posterior del televisor y fíjelo con los tornillos A (M5 × 12 mm, negros) (suministrados). 4 Fije el soporte de montaje mural al televisor con los tornillos para el soporte de montaje mural (M6 × 16 mm, plateados) (suministrados). Fíjelos con los separadores que se pusieron en el paso 2 en los orificios para los tornillos del soporte de montaje mural. Use los separadores y los tornillos para el soporte de montaje mural suministrados con el producto. No utilice separadores suministrados con otros televisores. Por ejemplo: al colgar el televisor con el soporte de montaje mural (SU-WL700, no suministrado) 5 Cuelgue el televisor en la pared. Para colgar el televisor en la pared, consulte el manual de instrucciones del televisor. Tornillos A (M5 × 12 mm, negros) (suministrados) Separador Tornillos para el soporte de montaje mural (M6 × 16 mm, plateados) (suministrados)15

• Al colgar, o después de colgar, el televisor con el altavoz SS-CT550W instalado en la pared, no lo sujete por la zona del altavoz SS-CT550W. De hacerlo, podría provocar daños físicos o materiales. Al colgar el televisor con el soporte de montaje mural (SU-WL500, no suministrado) El ángulo del televisor con el altavoz SS-CT550W instalado solo se puede ajustar a 0° o 5° hacia abajo. Si desea colocar el televisor con un ángulo de 10°, 15° o 20° hacia abajo, instale el altavoz SS-CT550W directamente en la pared. Al colgar el televisor con el soporte de montaje en la pared (SU-WH500, no suministrado) Para obtener información detallada, consulte el manual de instrucciones del soporte de montaje en la pared SU-WH500. Para colocar las almohadillas B, C, D y K son los mismos símbolos que se utilizan en el manual de instrucciones de SU-WH500. 1 Coloque la almohadilla circular K suministrada con el soporte de montaje en la pared SU-WH500 a la polea B suministrada con el SU-WH500. 2 Coloque las almohadillas para el soporte de montaje la pared (suministradas) a cada pieza (C y D) suministrada con el SU-WH500, como se muestra a continuación. Nota

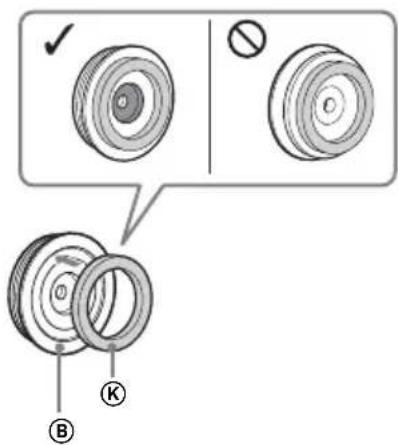

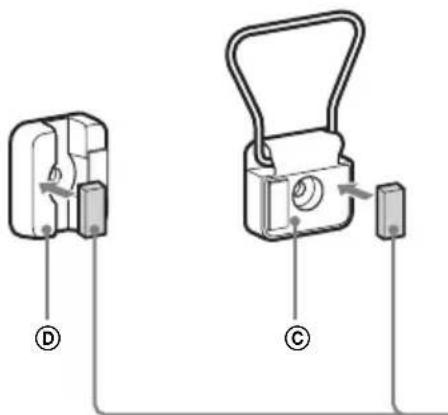

Almohadillas para el soporte de montaje en la pared (suministradas) continúa16

• Use las almohadillas para el soporte de montaje en la pared (rectangulares) suministradas con el producto. No use las almohadillas rectangulares suministradas con el soporte de montaje en la pared SU-WH500. Cómo evitar que el televisor se desprenda Como medida de protección, recomendamos fijar el televisor. De lo contrario, podría caerse y provocar daños físicos graves.

• Para evitar daños físicos, coloque el televisor con el altavoz SS-CT550W instalado a menos de 25 cm de la pared y fíjelo a ella con seguridad.• Tenga cuidado de no pillarse los dedos al instalar el televisor o la estructura.
• Instale el televisor dejando un espacio de menos de 25 cm desde la pared. La pared impedirá que el televisor se caiga aunque se incline hacia atrás. Si se instala el televisor sobre una estructura 1 Coloque el televisor en el centro de la estructura. 2 Ajuste la cinta de sujeción (suministrada) al televisor y, con la ayuda de un destornillador, apriétela con fuerza con el tornillo para la cinta de sujeción (M4 × 10 mm) (suministrado). 3 Fije la cinta de sujeción a la estructura con el tornillo para madera para la cinta de sujeción (M3,8 × 20 mm) (suministrado). Nota AdvertenciaNotasTornillo para la cinta de sujeción (M4 × 10 mm) (suministrado)Tornillo para madera de la cinta de sujeción (M3,8 × 20 mm) (suministrado)17

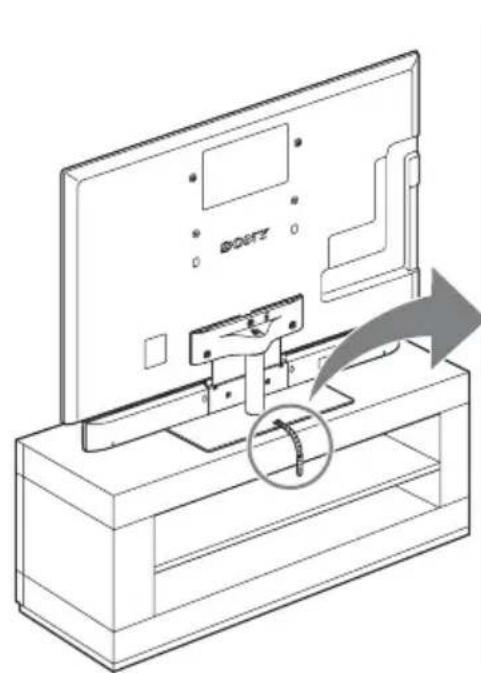

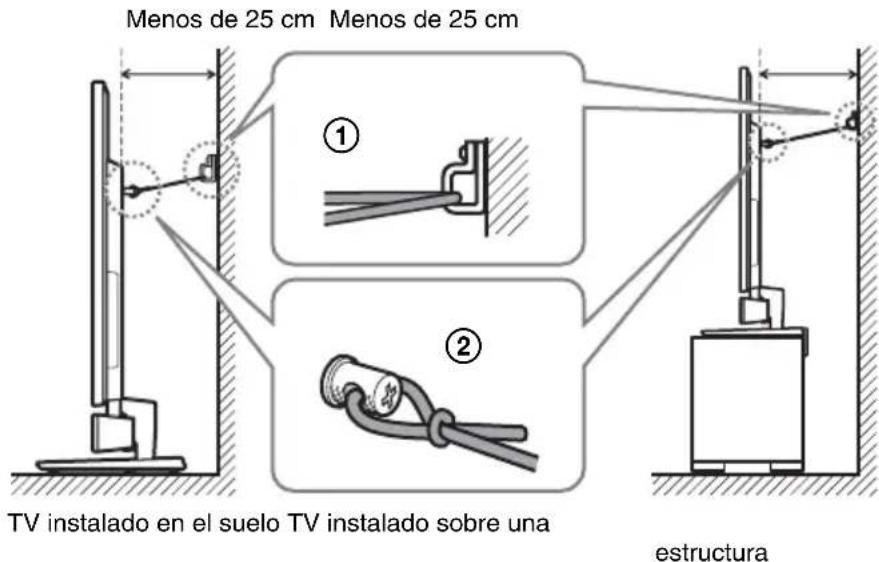

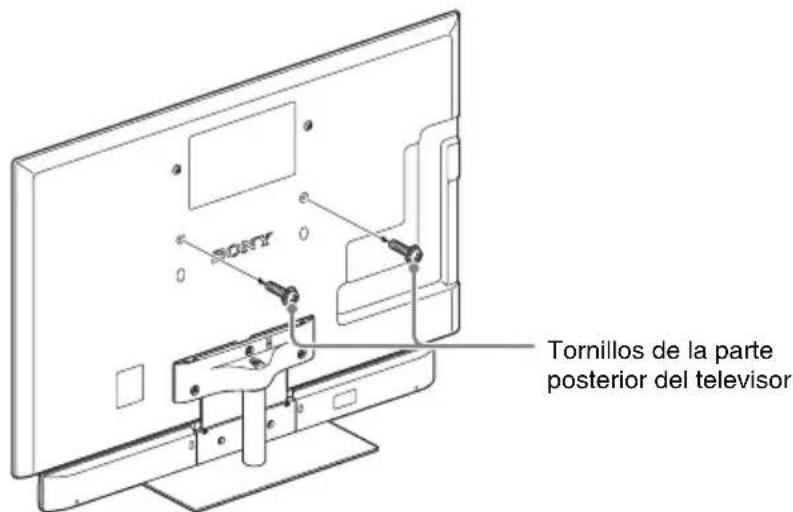

Fijación del televisor a la pared Prepare un cable fuerte o una cadena (no suministrado) y una mordaza (no suministrada) para fijar el aparato a la pared. Fije la mordaza a una pared reforzada. Incluso si ha fijado el televisor a la estructura, asegúrese de fijarlo a la pared siguiendo este procedimiento. 1 Extraiga los tornillos de la parte posterior del televisor. (2 tornillos) 2 Apriete los tornillos de tope (suministrados) a la parte posterior del televisor. Tornillos de la parte posterior del televisorTornillos de tope (suministrados) continúa18

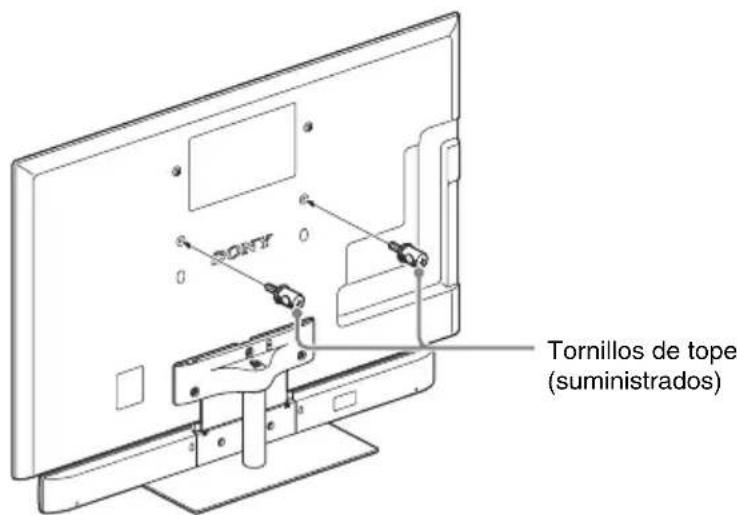

3 Fije la mordaza a la pared reforzada (1) y pase el cable o la cadena por los orificios de los tornillos de tope y la mordaza (2). Ate con fuerza los dos extremos del cable o la cadena.

Menos de 25 cm Menos de 25 cm TV instalado en el suelo TV instalado sobre una estructura19

Soporte de fijación A Dimensiones (aprox.) 338 mm × 214 mm × 11,5 mm (an/al/prf) Peso (aprox.) 1.300 g Soporte de fijación B Dimensiones (aprox.) 338 mm × 212 mm × 17,2 mm (an/al/prf) Peso (aprox.) 1.250 g Adaptador de extensión Dimensiones (aprox.) φ43 mm × 216,8 mm Peso (aprox.) 660 g El diseño y las especificaciones están sujetos a cambios sin previo aviso. Especificaciones2
