MANUAL DE UTILIZADOR WSCT550B40 SONY

Manual de Instruções PT

WS-CT550B40

WS-CT550B46

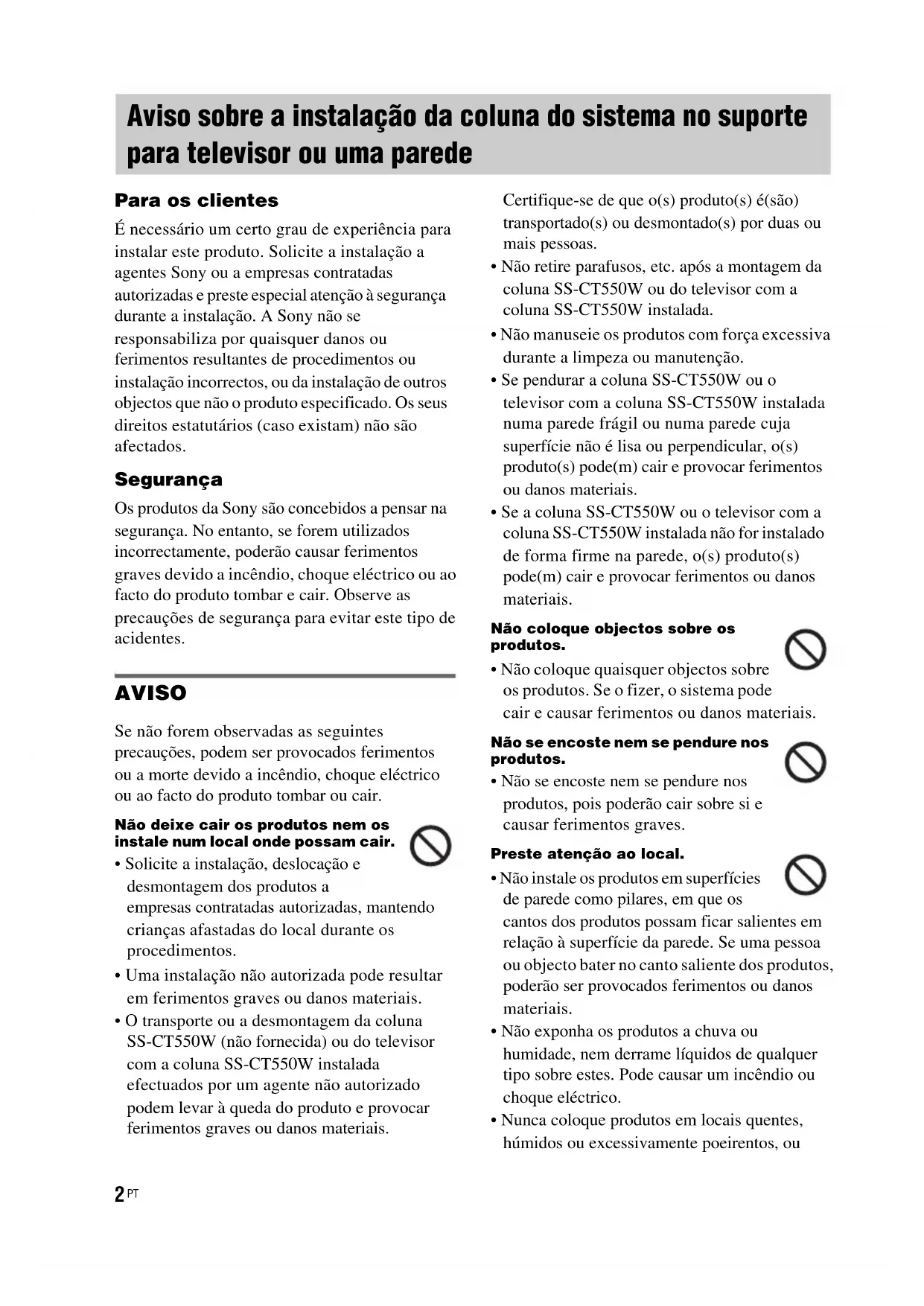

Aviso sobre a instalação da coluna doSYSTEMA no suporte para televisor ou uma parede

Para os pacientes

É necessário umCERTO grau de experiência para instalar este produits.Solicit a instalação agentes Sony ou a entreprises contrastadas autorizadas e preste especial atençao à seguranca durante a instalação.A Sony não se responsabiliza por quaisquer danos ou ferimentos resultantes de procedimentos ou instalação incorrectos, ou da instalação de outros objectos que não o produit especifiedo. Os seu direitos estatutários (caso existam) não são afectados.

Seguranga

Os produits da Sony são concebidos a pensar na segurarça. No entanto, se foram realizados incorrectly, poderão fazer ferimentos graves devido a incência, quando eletrico ou ao facto do produit tombar e cair. Observe as precações de segurarça para fazer este tipo de acidentes.

AVISO

Se não foram observadas as seguintes precauções, poder ser provocados ferimentos ou a morte devido a incência, quando eletrico ou ao facto do produits tombar ou cair.

Não deixce cair os Produtos nem os instale num local onde possam cair.

• Solicite a instalação, deslocação e desmontagem dos produits aERPresas contratasadas autorizadas, mantendocrianças afastadas do local durante osprocedimentos.
• Uma instalação não autorizada pode resultar em ferimentos graves ou danos materiais.
• O transporte ou a desmontagem da coluna SS-CT550W (não fornecida) ou do televisor com a coluna SS-CT550W instalada efectuados por um agente não autorizzato poder levar à quaida do produits e provocar ferimentos graves ou danos materiais.

Certifique-se de que o(s) produit (s) é (são) transporte(s) ou desmontado(s) por das ou mais pessoas.

• Não retire paradoxos, etc. às um montagem da coluna SS-CT550W ou do televisor com a coluna SS-CT550W instalada.
• Não manuseie os produits com fora excessiva durante a limpeza ou manutençao.
• Se pendurar a coluna SS-CT550W ou o televisor com a coluna SS-CT550W instalada numa parede fragil ou numa parede cuja superficie não é lisa ou perpendicular, o(s) produit(s) pode(m) cair e provocar ferimentos ou danos materiais.
• Se a coluna SS-CT550W ou o tevisor com a coluna SS-CT550W instalada não for instalado de forma firme na parede, o(s) produit o pode(m) cair e provocar ferimentos ou danos materiais.

Não coloque objectos sobre os produits.

• Não coloque quando quer objectos sobre os produits. Se o fazer, o Sistema pode cair e fazer ferimentos ou danos materiais.

• Não se encoste nem se pendure nos produits,PGAis poderao cair sobre si e causar ferimentos graves.

Preste atençao ao local.

• Não instale os produits em superfícies de parede como pilares, em que os cantos dos produits possam ficar salientes em relação à superficie da parede. Se uma pessoa ou objecto bater no canto saliente dos produits, poderão ser provocados ferimentos ou danos materiais.
• Não exponha os produits a chuva ou humidade, nem derrame liquidos de qualquer tipo sobre estas. Pode causar um incendio ouCHOque electrolyico.
• Nunca coloque produits em locais quentes, humidos ou excessively poeirentos, ou

num local sujeito a vibrações mecânicas. Se o fizer, pode provoc um incânio ou quando eletrico.

• Mantenha objectos inflamáveis, ou de chama desprotegida (por ex.,velas) afastados dos produits.
• Não instale os produits por cima ou por baixo de um aparelho de ar condicionado. Se os produits estiverem expostos ao ar proveniente de aparelhos de ar condicionado durante um longo期内o de tempo ou ficarem molhados devido a fugas de agua do ar condicionado, existe o perigo de incendio, quando eletrico ou avarias.

Não permita que os cabos sejam trilhados.

• Se o cabo de alimentação CA ou cabos de ligação ficarem trilhados entre os produits e a parede, o chão ou outras objecto, ouogrados e torcidos à forca, os conduutos internos podem ficar expostos ecauseur um curto-circuito ou um corte électrique. Isto pode causar um incendio ou什麽 électrique.
• Não pise o cabo de alimentação CA nem os cabos de ligação ao Transportar os produits. O cabo pode ser danificado, o que poderá resultar num incêndio ou什麽 eletrico.

Não tape os orificios de ventilação dos produits.

• Se tapar os orificios de ventilacao (com um pano, etc.), pode acumular-se calor no interior e resultar em incendio.

Não tropece nos cabos.

• Pode cair ou provocar a queda dos produits e provocar ferimentos.

CUIDADO

Se as seguiñes precauções não foram observadas, poderão ocorro ferimentos ou danos materiais.

Não instale qualquer及其他 equipamento que não o produitspecified.

• Este produit foi concebido para ser utilizado apenas com o equipamento spécifique. Se instalar outras equipamento que não o

especialido, o produit poderá cair e quebrarse, provocando ferimentos.

• Não modifique os produits.
• Não coloque objectos quentes directamente sobre os produits. O calor pode provocar a descoloração ou deformação dos produits.

Certifique-se de que fixa a coluna do sistema e o televator.

Fixe firmamente a coluna SS-CT550W e o televisor ao instalalos em Conjunto. Em seguida, fixe com firmeza o televisor com a coluna SS-CT550W instalada no suporte ou na parede. Se a coluna SS-CT550W e o televisor não foram instalados de forma segura, poderao cair ou tombar e provocar ferimentos.

Não coloque cargas pesadas em cima dos produits nem os sujeite a qualquer tipo de impacto.

• Ao instalar a coluna SS-CT550W num suporte para televisor ou ao perdurar o televisor com a coluna SS-CT550W instalada numa parede, não aplique fora na coluna ou no televisor com a mão. Não embata na coluna ou no televisor com objectos duros, como uma chave de fendas, etc.

Quando deslocar o televator com a coluna SS-CT550W instalada

Se deslocar os produits com demasiada forca, pode provoc danos ou ferimentos. Certifique-se de que segue as indicações e os procedimentos correctos fornecidos abaixo.

• Certifique-se de que o televisor com a coluna SS-CT550W instalada é transporte por das ou mais pessoas e apenas antes de deslugar eutar o equipamento ligado.
• Proceda com cuidado para não trilhar as mãos ou pés por baixo da base do televisor com a coluna SS-CT550W instalada.
• Não arraste o televator com a coluna SS-CT550W instalada. A parte da base pode sair e danIFICAR o pavimento.
• Ao transporte o tevisor com a coluna SS-CT550W instalada, não o segure pela parte da coluna SS-CT550W. Se o fazer, pode provocar danos ou ferimentos.

Notas sobre a instalacao

• Para efectuar a montagem, coloque um pano sobre o pavimento para fazer danificá-lo.
• Instale os produits num piso solido e plano.
• Certifique-se de que os produits são instalados por das ou mais pessoas. Se o fazer sozinho, pode resultar em acidentes ou ferimentos.
• Certifique-se de que mantém crianças afastadas do local durante a instalação.

Certifique-se de que instalal os produits de modo seguro, cumprindo as instruções.

• Aperte os parafusos de modo firme. Se a coluna SS-CT550W não estiver instalada de forma segura, poderá cair e provocar danos ou ferimentos.
• Proceda com cuidado para não trilhar as mãos ou os dedos durante a montagem dos produits.

Notas sobre a instalacao numa parede

• Se utilizes os produits instalados numa parede durante um longo periodo de tempo, a parede porTRS ou acima dos produits pode ficar descolorida ou o papel de parede pode descolar, consoante o material da parede.
• Se os produits foram退回 os antes instalados na parede, os orificios dos parafusos permanececerão.
• Antes da instalação, consulta a Empresa contratada autorizada relativamente ao local mais apropriadо (livre de ruido de rádio, etc.).

Notapara os clientses:as seguintes informacoesapanas se aplicam a equipamento commercializo em paises que aplicam as directivas da UE.

O fabricantearethedoproductor a Sony Corporation, 1-7-1KonanMinato-ku Tokyo,108-0075Japao. Orepresentante autorizzato para
CompatibleeElectromagneticae segurancado produit e a Sony Deutschland GmbH, Hedelfinger Strasse 61,70327 Stuttgart,
Alemanha.Para qualier assunto relacionado com service ou garantia por favor consulte amoradaindicadasnosdocumentos sobre servicee garantiasque seencramjunto ao produits.

Desembalar

• Suporte de montagem A (1)

• Suporte de montagem B (1)

• Braço de extensão (1)

• Parafusos A (M5 × 12 mm, pretos) (3)

• Parafusos B (M5 × 20 mm, pretos) (3)

• Parafusos para o suporte de montagem (prateados) (2)

• Parafusos para o suporte montado na parede (M6× 16mm , prateados) (4)

• Parafusos de aperto (2)

• Manual de instruções (1)

Configuração

Pode instalar a coluna SS-CT550W (não fornecida) com os seguições modelos de televisor (não fornecidos):

KDL-46HX92□, KDL-46HX82□, KDL-40/46NX72□, KDL-40/46HX72□

• Nos nombres reais dos modelos, “□” indica os números e/ou caracteres espécíficos de cada modelo.

A partir de Maio de 2011.

As ilustracoes abaixo aparecimentos sao exemplos de instalacao da coluna (nao fornecida).

Nota

• Ao selecionar um local para o receptor ou o subwoofer, etc., forma-o de modo a nao bloquear a abertura da dissipacao de calor no paine traseiro do receptor ou do subwoofer.

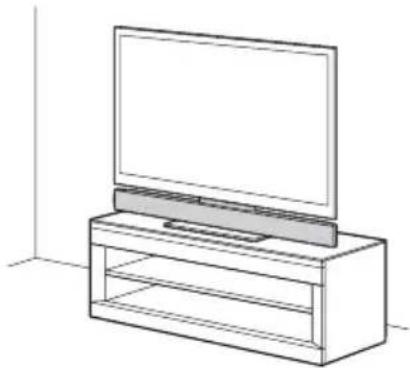

• Instalar a columa no suporte para televator

• Pendurar a coluna e o tevisor numa parede

Preparativos para a coluna

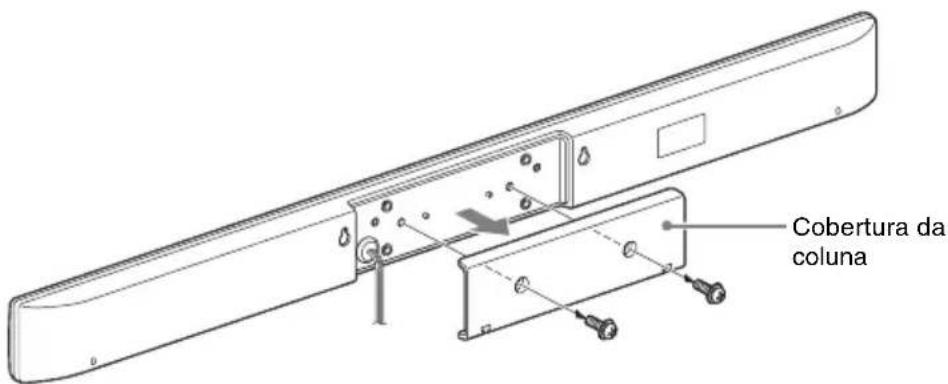

1 Retire os parafudos na parte deTRS da coluna e retire a cobertura da coluna.

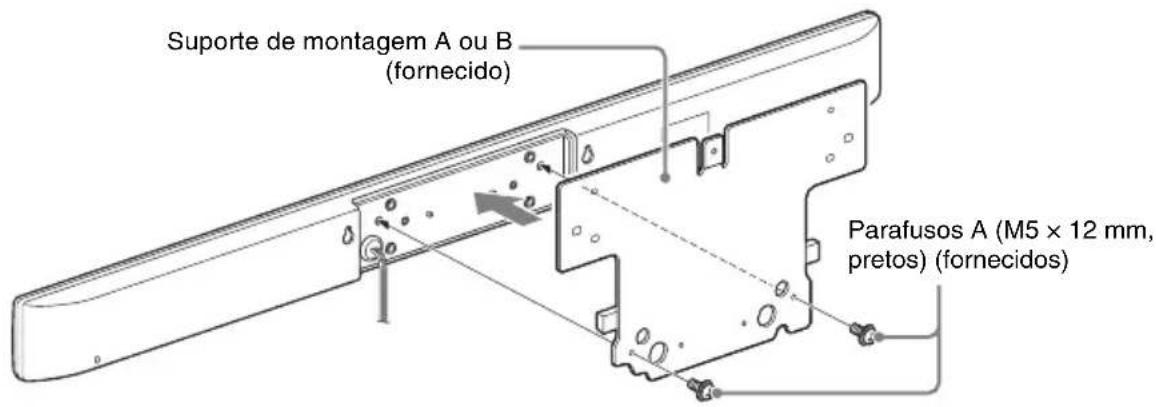

2 Monte o suporte de montagem A ou B (fornecido) na parte deTRS da coluna'utilizando os parafusos A (M5× 12mm , pretos) (fornecidos).

Nota

• Na embalagem encontrar_doistipsodusoperte de montagem.

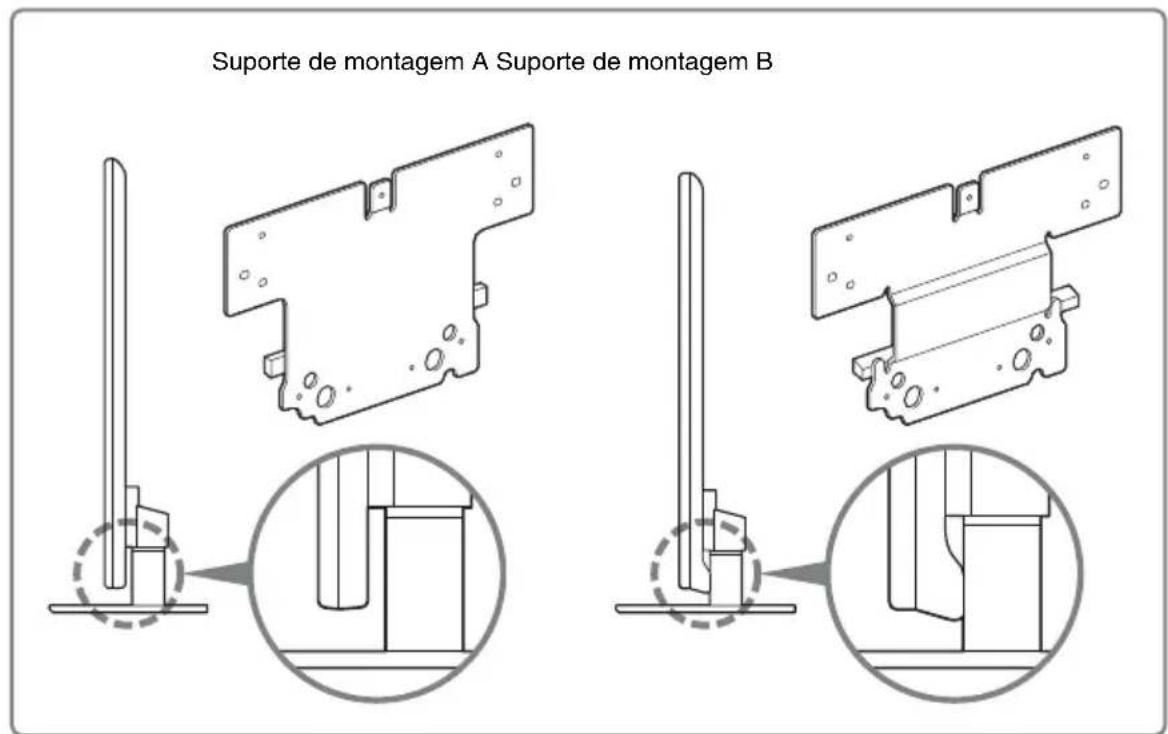

Selezione o suporte que se adequa ao seu teilevisor, dependendo do formato da parte deTRS do teilevisor, proxies do fundo.

• Suporte de montagem A: a parte deTRS do televisor e plana.
• Suporte de montagem B: a parte deTRS do televisor tem uma protuberência.

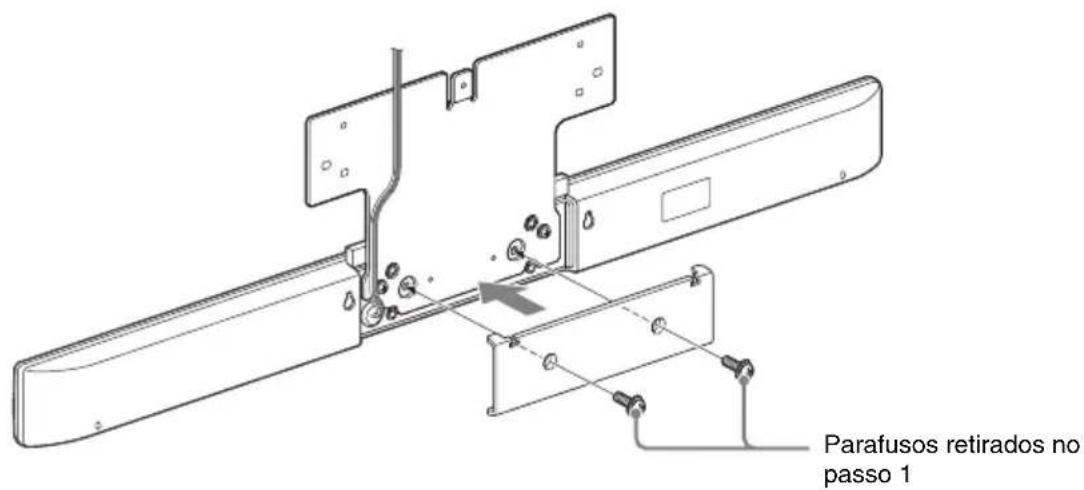

3 Monte a cobertura da coluna na parte deTRS da coluna com o suporte de montagem utilizing os parafusos退回 no passo 1.

Nota

• Certifique-se de que monta a cobertura da coluna com a parte superior virada para baixo.

Preparativos para o televisor

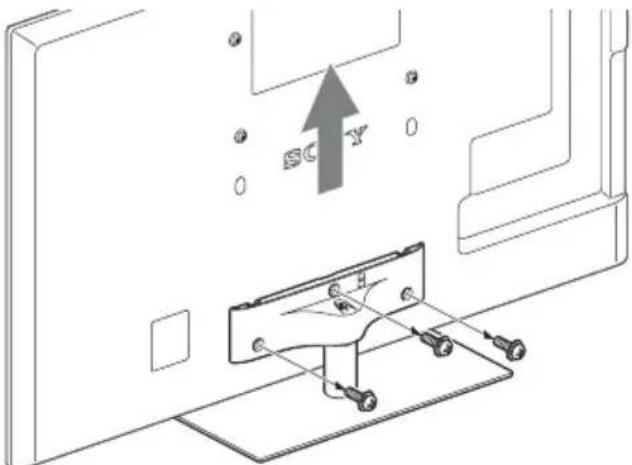

1 Retire os parafudos do suporte para televisor e separe o televisor do respectivo suporte.

Nota

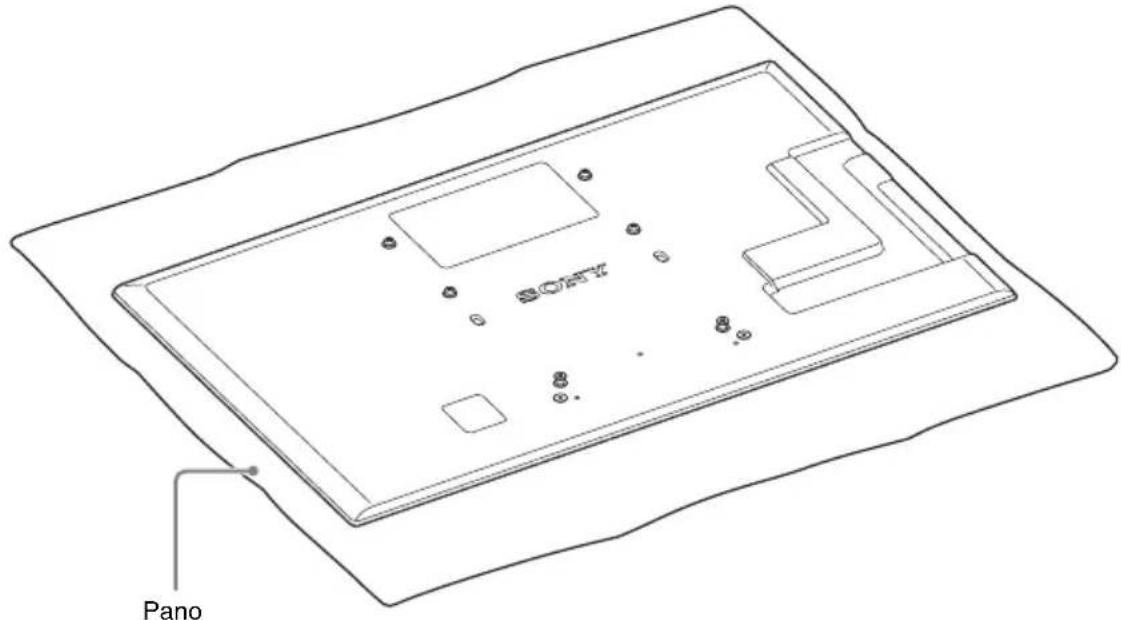

• Certifique-se de que colocao o televisor sobre um pano grosso e macio com o eira voltado para baixo para evaporar danificar a superficie do LCD.

Instalar a coluna no suporte para televisor

Pode instalar a coluna SS-CT550W (não fornecida) com os seguições modelos de televisor (não fornecidos):

• KDL-46HX92□, KDL-46HX82□, KDL-40/46NX72□, KDL-40/46HX72□, KDL-40/46EX72□

• Nos nombres reais dos modelos, “□” indica os números e/ou caracteres espécíficos de cada modelo.

Embora o-formato do suporte para televisor possaVAR consoante o Modelo de televisor, pode instalar a coluna em qualquer suporte para televisor seguido this proceedsio.

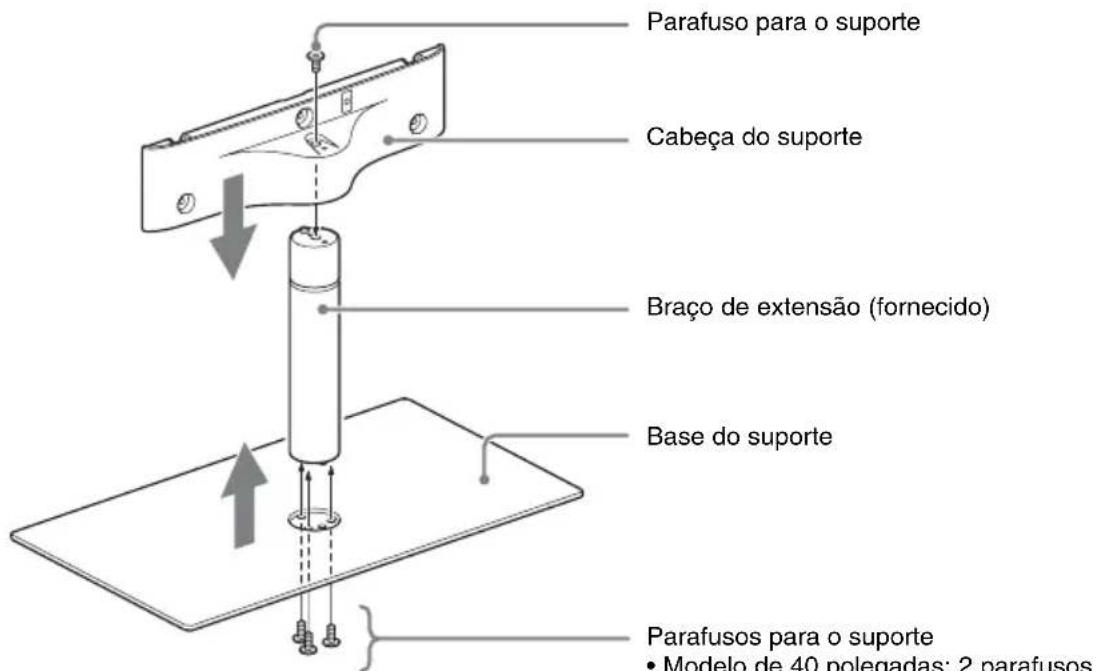

1 Substitua o BRAço do suporte removido em “Preparativos para o televisor” com o BRAço de extensão (fornecido).

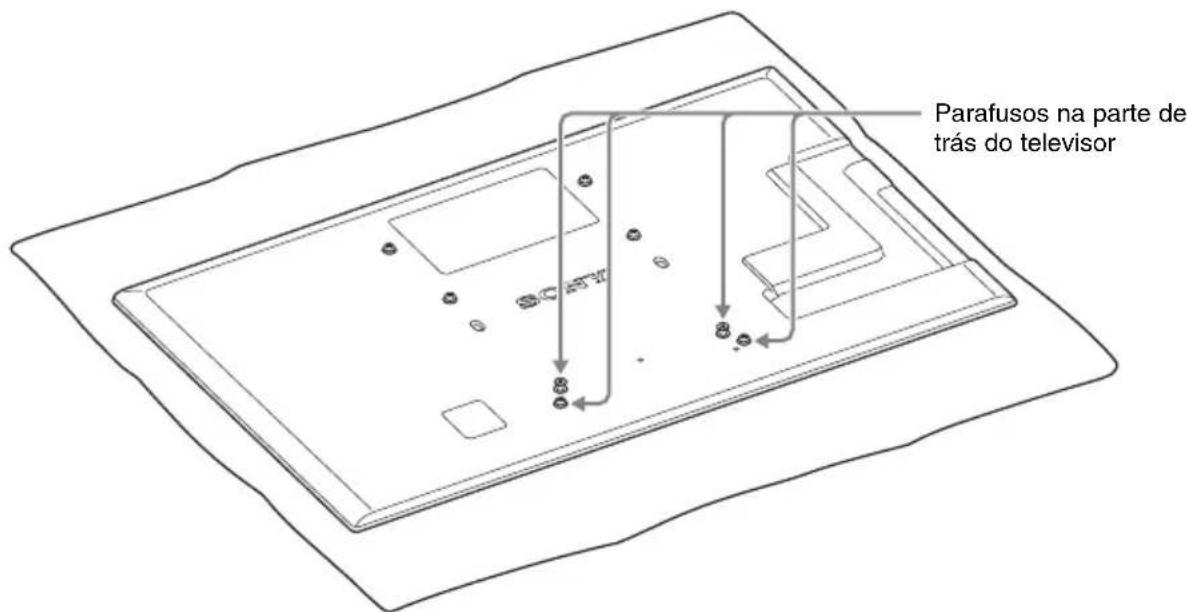

2 Retire os parafusos da parte de trás do televisor preparado em “Preparativas para o televisor”. (4 parafusos)

3 Monte a coluna preparada em "Preparativos para a coluna" na parte deTRS do televisor e fixe-a com os parafusos para o suporte de montagem (prateados) (fornecidos).

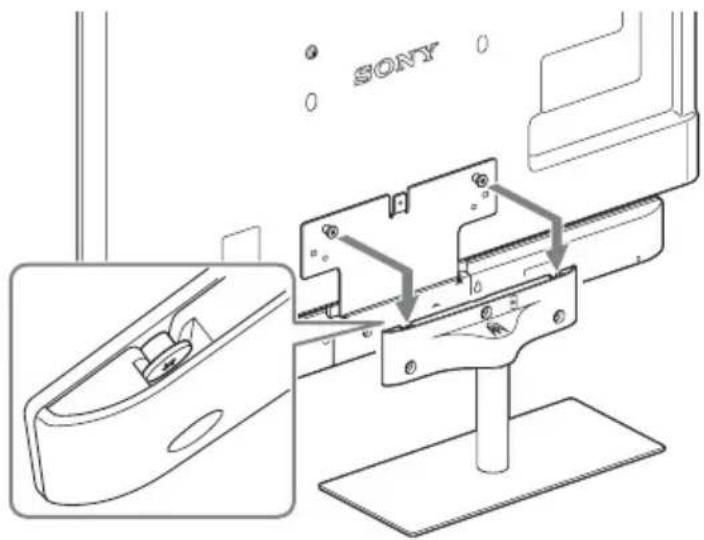

4 Fixe o suporte para televisor ao televator.

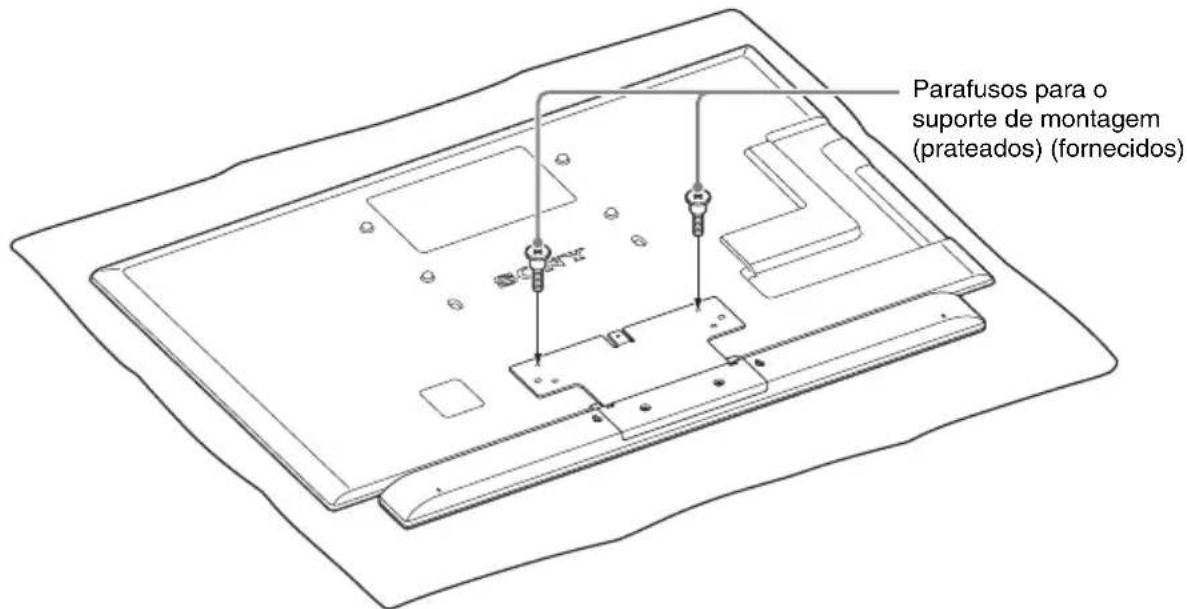

Enrosque os parafudos para o suporte de montagem nos orificios da casa do suporte para televisor e monte o televator no suporte para televator como ilustrado.

Nota

• Ao pendurar ou(before de pendurar o teilevisor com a coluna SS-CT550W instalada no suporte para teilevisor, não o segure pela parte da coluna SS-CT550W. Se o fazer, pode provocar danos ou ferimentos.

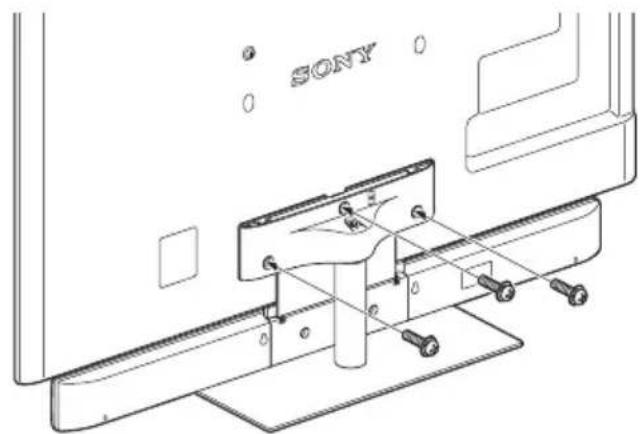

5 Fixe o tevisor ao suporte para tevisor com os parafusos B (M5 x 20 mm, pretos) (fornecidos).

Pendurar a coluna e o televator numa parede

Pode pendurar a coluna SS-CT550W (não fornecida) com os seguiates modelos de televisor (não fornecidos):

• KDL-46HX92□, KDL-46HX82□, KDL-40/46NX72□, KDL-40/46HX72□
• Nos nomes reais dos modelos, “□” indica os他们在某一个模型中，每个模型都包含了一个模型。
• Para pendurar o televisor na parede, consulte o manual de instruções do televisor e do suporte montado na parede.

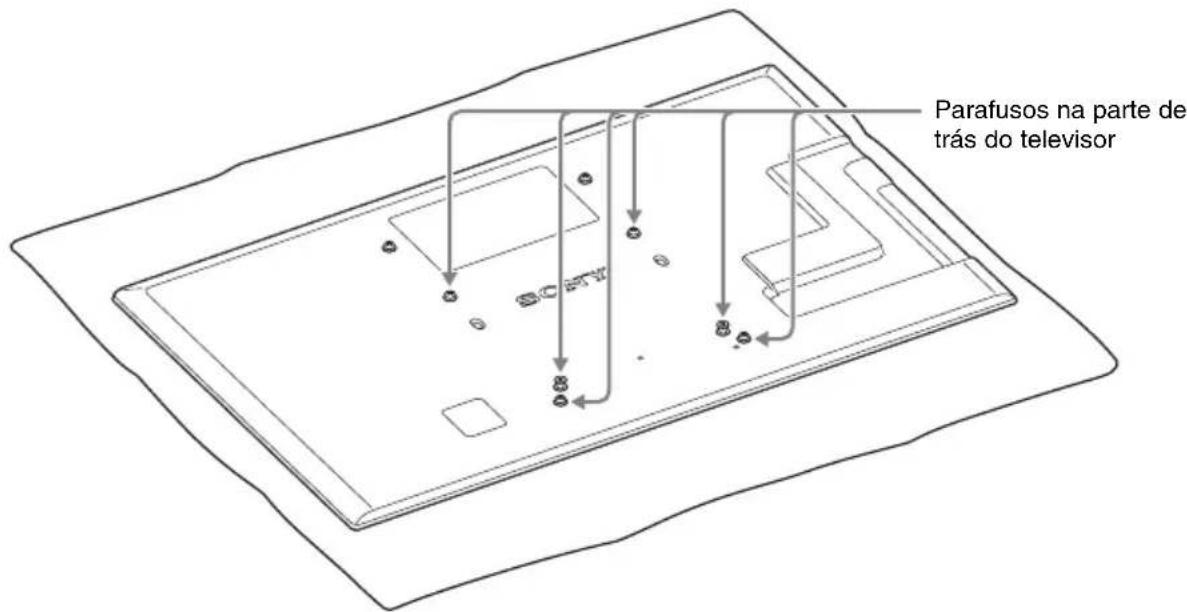

1 Retire os parafusos da parte de trás do televisor preparado em “Preparativos para o televisor”. (6 parafusos)

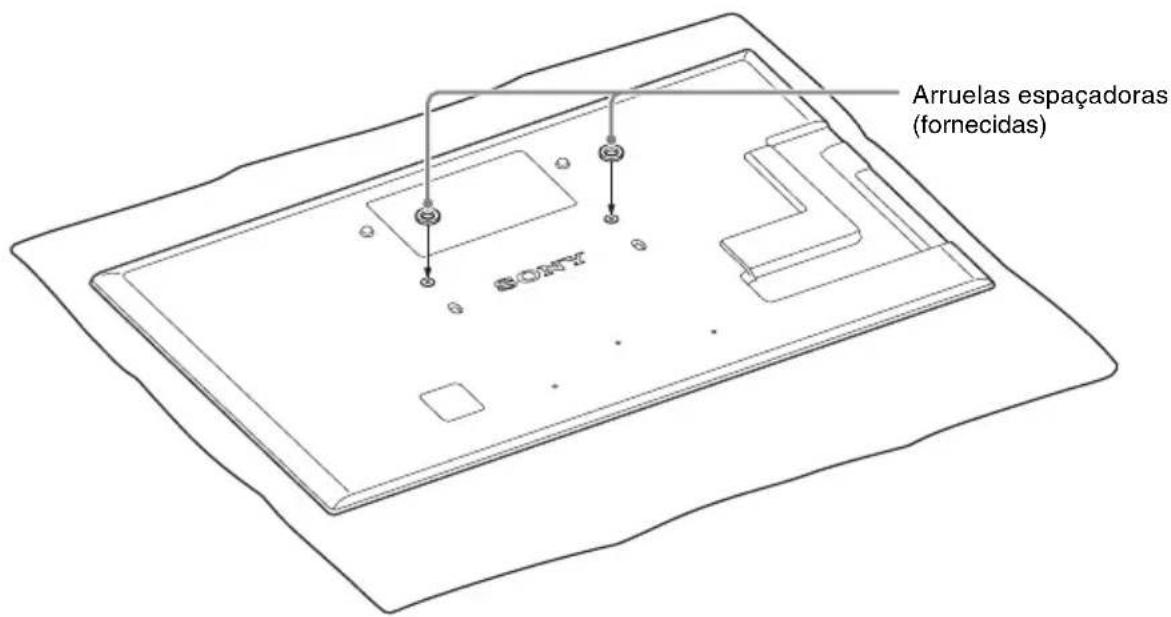

2 Coloque as arruelas espacadoras (fornecidas) sobre os orificios de onde foram removidos osinous parafusos na parte superior traseira do televator.

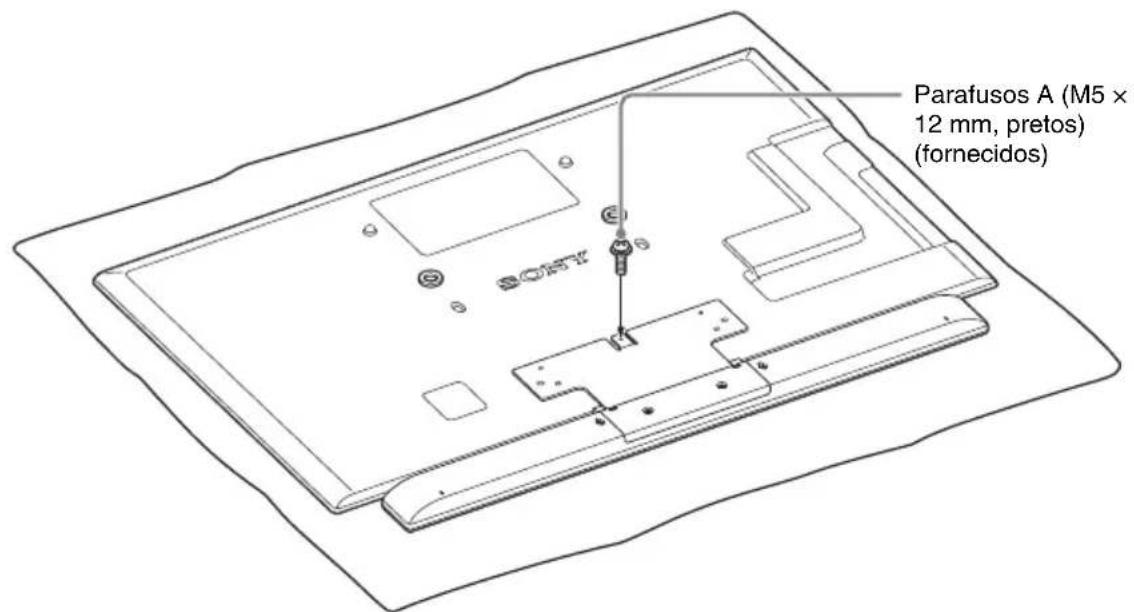

3 Monte a coluna preparada em "Preparativos para a coluna" na parte deTRS do teilevisor e fixe-a com os parafusos A (M5 x 12 mm, pretos) (fornecidos).

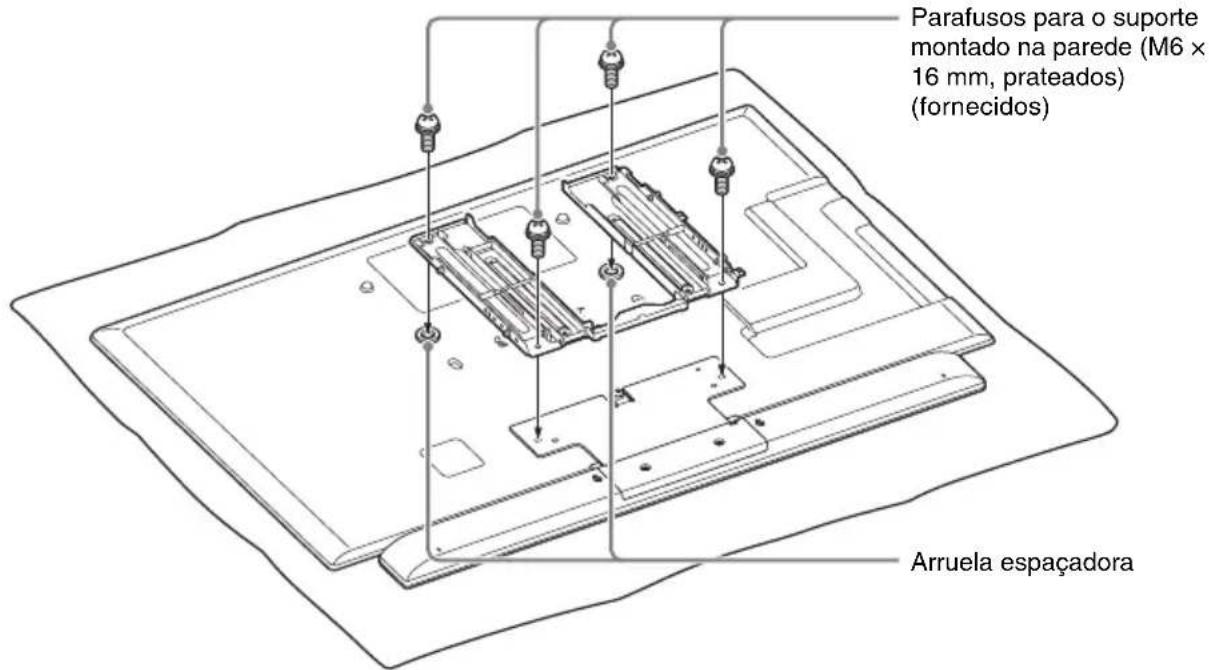

Fixe o suporte montado na parede ao televisor com os parafusos para o suporte montado na parede (M6× 16mm , prateados) (fornecidos)

Fixe-os com as arruelas espacadoras que foram colocadas, no passo 2, nos orificios para os parafusos do suporte montado na parede.

Utilize as arruelas espacadoras e os parafusos para o suporte montado na parede fornecidas com o produit. Não utilize arruelas espacadoras fornecidas com outros televisores.

Por exemplo: para pendurar o televisor'utilizing o suporte montado na parede (SU-WL700, não fornecido)

5 Pendure o televisor na parede.

Para mais detalles sobre o procedimento de pendurar o televisor na parede, consulte o manual de instruções do televisor.

Nota

• Ao pendurar ou depois de pendurar o televisor com a coluna SS-CT550W instalada na parede, não o segure pela parte da coluna SS-CT550W. Se o fazer, pode provoc danos ou ferimentos.

Para pendurar o tevisor'utilizing o suporte montado na parede (SU-WL500, não fornecido)

Apenas pode ajustar o ângulo do televisor com a coluna SS-CT550W instalada para 0^ ou 5^ para baixo. Se pretender regular o ângulo do televisor para 10^ , 15^ ou 20^ para baixo, instale a coluna SS-CT550W directamente na parede.

Para pendurar o televisor'utilizing o suporte de pendurar na parede (SU-WH500, não fornecido)

Para mais informações, consulte osmanuals de instruçõesdo suporte de pendurar na parede SU-WH500.

Colocar os amortecedores

B, C, D c K são osleasedosimbolosqueosutilizadosno manualde instruçõesdo SU-WH500.

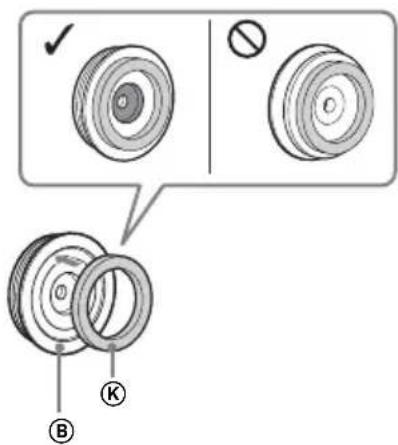

Fixe o amortecedor circular K fornecido com o suporte de pendurar na parede SU-WH500 na roldana B fornecida com o SU-WH500.

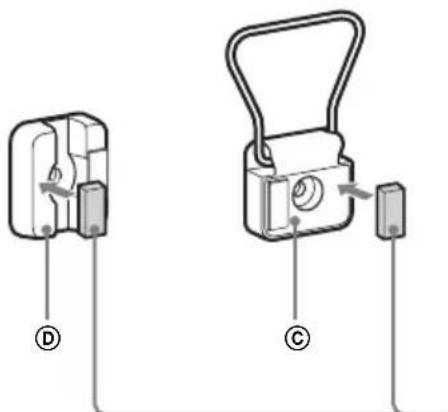

2 Fixe os amortecados para o suporte de pendurar na parede (fornecidos) a cada pegao ( e) fornecida com o SU-WH500, como ilustrado.

Amortecedores para o suporte de pendurar na parede (fornecidos)

Nota

• Utilize os amortecedores para o suporte de pendurar na parede (rectangulo) fornecidos com o produits. Não utilize amortecedores rectangulares fornecidos com o suporte de pendurar na parede SU-WH500.

Evitar que o televator tombe

Como medidapreventiva, fixe o televisor. Se nao o fazer, o televisor podera tombar, resultando em ferimentos graves.

Aviso

• Para evaporar ferimentos, coloque o televisor com a coluna SS-CT550W instalada a menos de 25 cm da parede e fixe firmamente o televisor na parede.

Notas

• Proceda com cuidado para não trilhar os dedos quando instalar o teilevisor e suporte.
• Instale o teilevisor depois de deixar um espo inferior a 25 cm da parede. A parede ira evitar que o tevisor caia meao que o tevisor se inclne para tras, na direcao da parede.

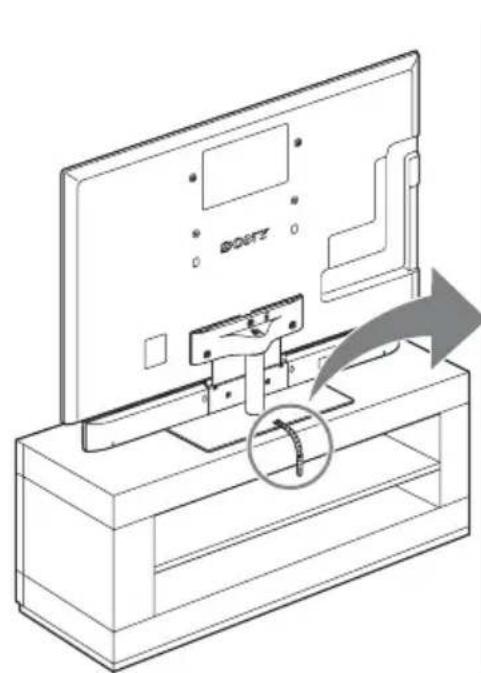

Instalar o television num suporte

1 Coloque o teilevisor no centro do suporte.

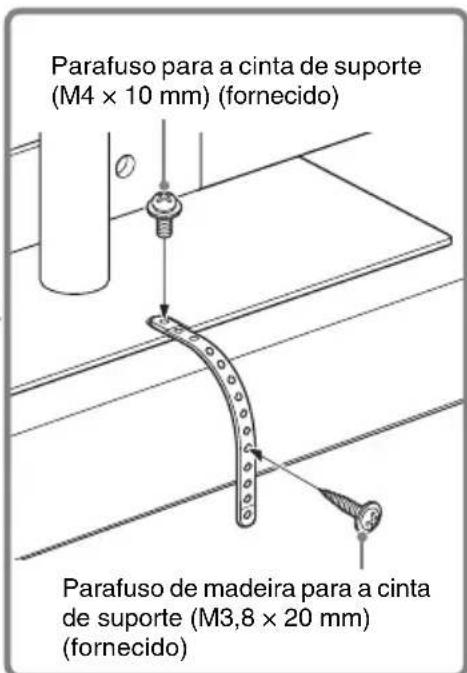

2 Coloque a cinta de suporte (fornecida) no televisor e fixe firmamente com o parafuso para a cinta de suporte (M4× 10mm) (fornecido) utilizinguna chave de fendas.
3 Fixe a cinta de suporte ao suporte com o parafuso de madeira para a cinta de suporte (M3,8× 20mm) (fornecido).

Fixar o televator numa parede

Prepare um cordão ou uma corrente resistente (não fornecidos) e um fixador (não fornecido) para fixar à parede. Prenda o fixador numa parede reforcada.

Mesmo que tenha fixado o televisor ao suporte, certifique-se de que o fixa a uma parede seguido este procedimento.

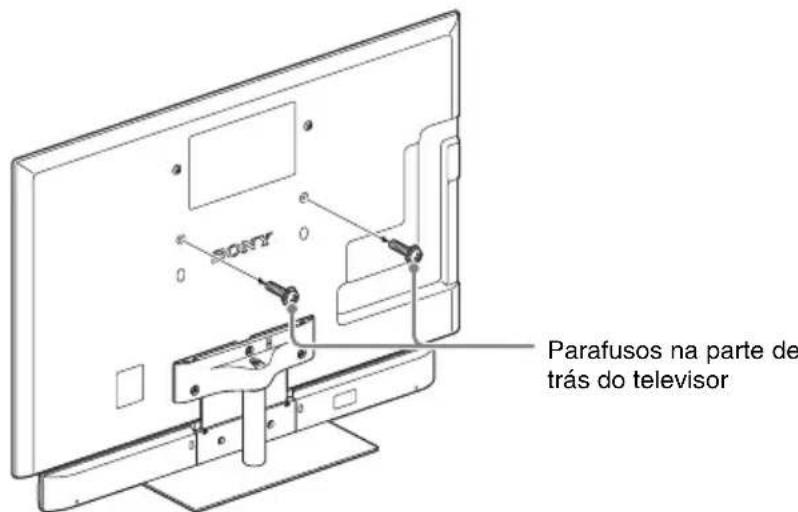

1 Retire os parafusos da parte deTRS do televisor. (2 parafusos)

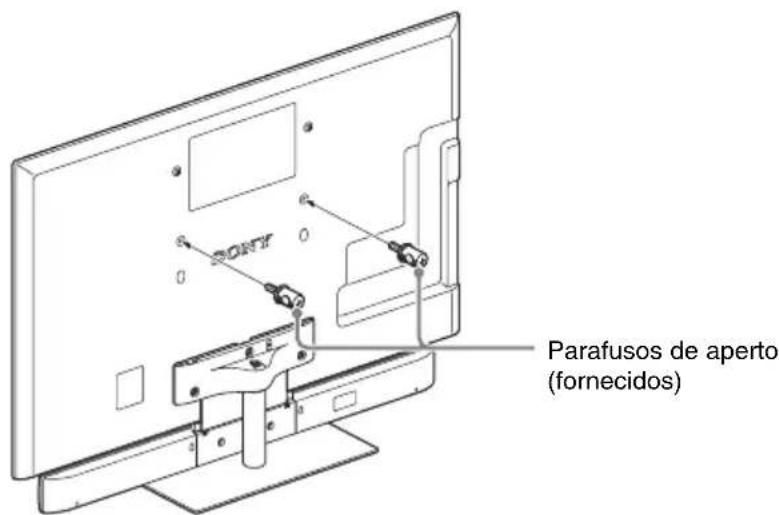

2 Aperte os parafusos de aperto (fornecidos) à parte deTRS do televator.

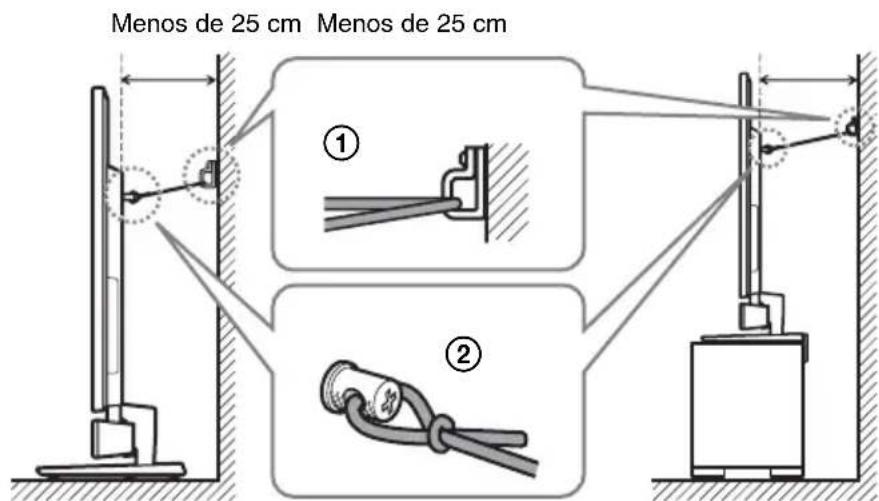

3 Prenda o fixador à parede reforcada (1) e depuis passe o cordão ou corrente atraves dos orificios dos parafusos de aperto e do fixador (2). Ate firmamente ambas as extremidades do cordão ou da corrente entre si.

Televisor instalado no chao Televisor instalado num suporte

Characteristicas先进技术

Suporte de montagem A

Dimensoes (aprox.) 338~mm× 214~mm× 11,5mm (1 / a / p)

Peso (aprox.) 1.300g

Suporte de montagem B

Dimensoes (aprox.) 338mm× 212mm× 17,2mm (1 / a / p)

Peso (aprox.) 1.250g

Braço de extensão

Dimensoes (aprox.) 43mm× 216,8mm

Peso (aprox.) 660 g

O design e as espécificações está sujeitos a alteração sem avis prévio.
