MANUAL DE UTILIZADOR WSCT550B46 SONY

Bedienungsanleitung DE Manual de Instruções

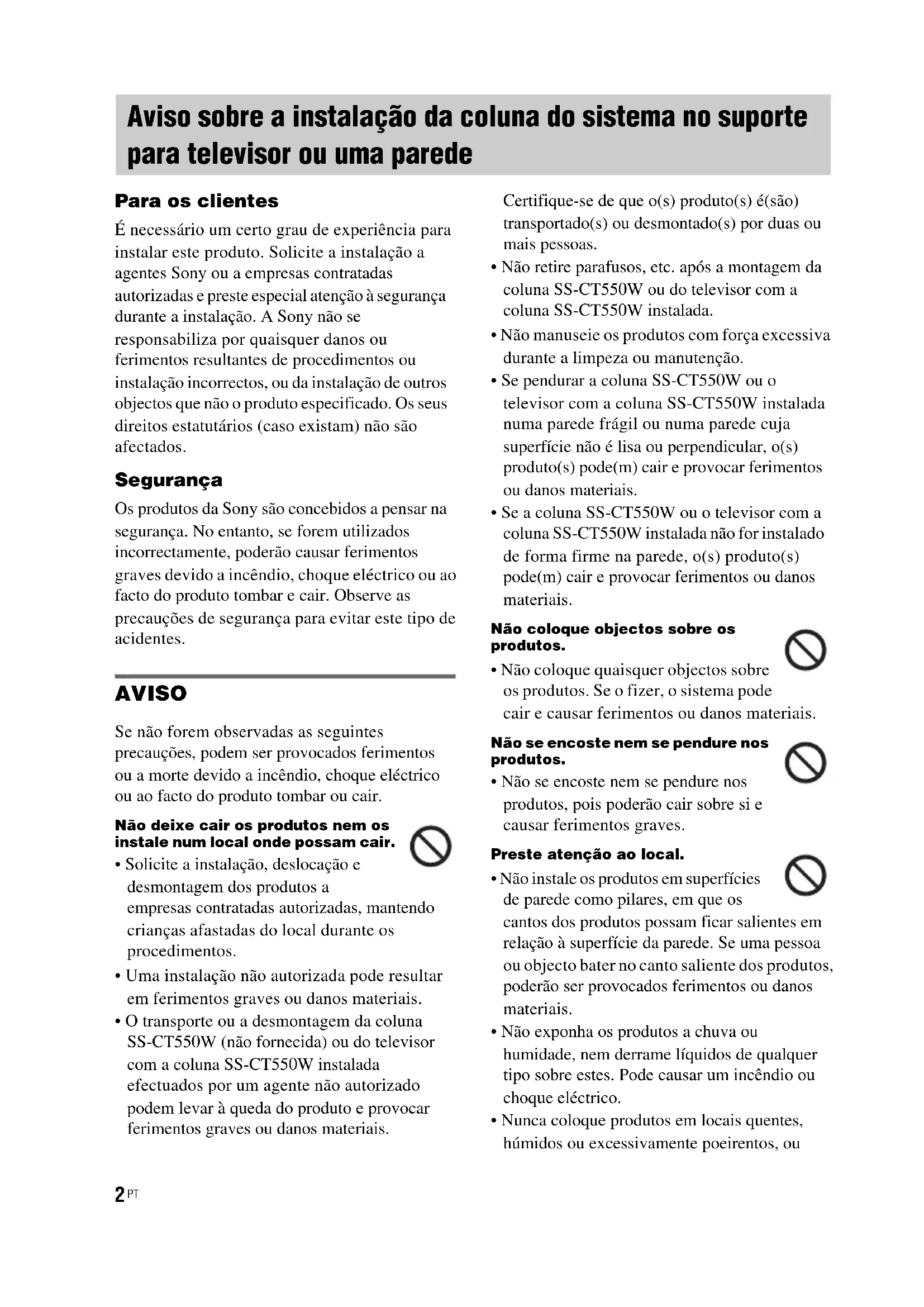

Para os clientes É necessário um certo grau de experiência para instalar este produto. Solicite a instalação a agentes Sony ou a empresas contratadas autorizadas e preste especial atenção à segurança durante a instalação. A Sony não se responsabiliza por quaisquer danos ou ferimentos resultantes de procedimentos ou instalação incorrectos, ou da instalação de outros objectos que não o produto especificado. Os seus direitos estatutários (caso existam) não são afectados. Segurança Os produtos da Sony são concebidos a pensar na segurança. No entanto, se forem utilizados incorrectamente, poderão causar ferimentos graves devido a incêndio, choque eléctrico ou ao facto do produto tombar e cair. Observe as precauções de segurança para evitar este tipo de acidentes. AVISO Se não forem observadas as seguintes precauções, podem ser provocados ferimentos ou a morte devido a incêndio, choque eléctrico ou ao facto do produto tombar ou cair. Não deixe cair os produtos nem os instale num local onde possam cair.

• Solicite a instalação, deslocação e desmontagem dos produtos a empresas contratadas autorizadas, mantendo crianças afastadas do local durante os procedimentos.

• Uma instalação não autorizada pode resultar em ferimentos graves ou danos materiais.

• O transporte ou a desmontagem da coluna SS-CT550W (não fornecida) ou do televisor com a coluna SS-CT550W instalada efectuados por um agente não autorizado podem levar à queda do produto e provocar ferimentos graves ou danos materiais. Certifique-se de que o(s) produto(s) é(são) transportado(s) ou desmontado(s) por duas ou mais pessoas.

• Não retire parafusos, etc. após a montagem da coluna SS-CT550W ou do televisor com a coluna SS-CT550W instalada.

• Não manuseie os produtos com força excessiva durante a limpeza ou manutenção.

• Se pendurar a coluna SS-CT550W ou o televisor com a coluna SS-CT550W instalada numa parede frágil ou numa parede cuja superfície não é lisa ou perpendicular, o(s) produto(s) pode(m) cair e provocar ferimentos ou danos materiais.

• Se a coluna SS-CT550W ou o televisor com a coluna SS-CT550W instalada não for instalado de forma firme na parede, o(s) produto(s) pode(m) cair e provocar ferimentos ou danos materiais. Não coloque objectos sobre os produtos.

• Não coloque quaisquer objectos sobre os produtos. Se o fizer, o sistema pode cair e causar ferimentos ou danos materiais. Não se encoste nem se pendure nos produtos.

• Não se encoste nem se pendure nos produtos, pois poderão cair sobre si e causar ferimentos graves. Preste atenção ao local.

• Não instale os produtos em superfícies de parede como pilares, em que os cantos dos produtos possam ficar salientes em relação à superfície da parede. Se uma pessoa ou objecto bater no canto saliente dos produtos, poderão ser provocados ferimentos ou danos materiais.

• Não exponha os produtos a chuva ou humidade, nem derrame líquidos de qualquer tipo sobre estes. Pode causar um incêndio ou choque eléctrico.

• Nunca coloque produtos em locais quentes, húmidos ou excessivamente poeirentos, ou Aviso sobre a instalação da coluna do sistema no suporte para televisor ou uma parede3

num local sujeito a vibrações mecânicas. Se o fizer, pode provocar um incêndio ou choque eléctrico.

• Mantenha objectos inflamáveis, ou de chama desprotegida (por ex., velas) afastados dos produtos.

• Não instale os produtos por cima ou por baixo de um aparelho de ar condicionado. Se os produtos estiverem expostos ao ar proveniente de aparelhos de ar condicionado durante um longo período de tempo ou ficarem molhados devido a fugas de água do ar condicionado, existe o perigo de incêndio, choque eléctrico ou avarias. Não permita que os cabos sejam trilhados.

• Se o cabo de alimentação CA ou cabos de ligação ficarem trilhados entre os produtos e a parede, o chão ou outro objecto, ou dobrados e torcidos à força, os condutores internos podem ficar expostos e causar um curto-circuito ou um corte eléctrico. Isto pode causar um incêndio ou choque eléctrico.

• Não pise o cabo de alimentação CA nem os cabos de ligação ao transportar os produtos. O cabo pode ser danificado, o que poderá resultar num incêndio ou choque eléctrico. Não tape os orifícios de ventilação dos produtos.

• Se tapar os orifícios de ventilação (com um pano, etc.), pode acumular-se calor no interior e resultar em incêndio. Não tropece nos cabos.

• Pode cair ou provocar a queda dos produtos e provocar ferimentos. CUIDADO Se as seguintes precauções não forem observadas, poderão ocorrer ferimentos ou danos materiais. Não instale qualquer outro equipamento que não o produto especificado.

• Este produto foi concebido para ser utilizado apenas com o equipamento especificado. Se instalar outro equipamento que não o especificado, o produto poderá cair e quebrar- se, provocando ferimentos.

• Não modifique os produtos.

• Não coloque objectos quentes directamente sobre os produtos. O calor pode provocar a descoloração ou deformação dos produtos. Certifique-se de que fixa a coluna do sistema e o televisor.

• Fixe firmemente a coluna SS-CT550W e o televisor ao instalá-los em conjunto. Em seguida, fixe com firmeza o televisor com a coluna SS-CT550W instalada no suporte ou na parede. Se a coluna SS-CT550W e o televisor não forem instalados de forma segura, poderão cair ou tombar e provocar ferimentos. Não coloque cargas pesadas em cima dos produtos nem os sujeite a qualquer tipo de impacto.

• Ao instalar a coluna SS-CT550W num suporte para televisor ou ao pendurar o televisor com a coluna SS-CT550W instalada numa parede, não aplique força na coluna ou no televisor com a mão. Não embata na coluna ou no televisor com objectos duros, como uma chave de fendas, etc. Quando deslocar o televisor com a coluna SS-CT550W instalada Se deslocar os produtos com demasiada força, pode provocar danos ou ferimentos. Certifique-se de que segue as indicações e os procedimentos correctos fornecidos abaixo.

• Certifique-se de que o televisor com a coluna SS-CT550W instalada é transportado por duas ou mais pessoas e apenas depois de desligar e retirar o equipamento ligado.

• Proceda com cuidado para não trilhar as mãos ou pés por baixo da base do televisor com a coluna SS-CT550W instalada.

• Não arraste o televisor com a coluna SS-CT550W instalada. A parte da base pode sair e danificar o pavimento.

• Ao transportar o televisor com a coluna SS-CT550W instalada, não o segure pela parte da coluna SS-CT550W. Se o fizer, pode provocar danos ou ferimentos. continua4

Notas sobre a instalação

• Para efectuar a montagem, coloque um pano sobre o pavimento para evitar danificá-lo.

• Instale os produtos num piso sólido e plano.

• Certifique-se de que os produtos são instalados por duas ou mais pessoas. Se o fizer sozinho, pode resultar em acidentes ou ferimentos.

• Certifique-se de que mantém crianças afastadas do local durante a instalação. Certifique-se de que instala os produtos de modo seguro, cumprindo as instruções.

• Aperte os parafusos de modo firme. Se a coluna SS-CT550W não estiver instalada de forma segura, poderá cair e provocar danos ou ferimentos.

• Proceda com cuidado para não trilhar as mãos ou os dedos durante a montagem dos produtos. Notas sobre a instalação numa parede

• Se utilizar os produtos instalados numa parede durante um longo período de tempo, a parede por trás ou acima dos produtos pode ficar descolorida ou o papel de parede pode descolar, consoante o material da parede.

• Se os produtos forem retirados após instalados na parede, os orifícios dos parafusos permanecerão.

• Antes da instalação, consulte a empresa contratada autorizada relativamente ao local mais apropriado (livre de ruído de rádio, etc.). Nota para os clientes: as seguintes informações apenas se aplicam a equipamento comercializado em países que aplicam as directivas da UE. O fabricante deste produto é a Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japão. O representante autorizado para Compatibilidade Electromagnética e segurança do produto è a Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Alemanha. Para qualquer assunto relacionado com serviço ou garantia por favor consulte a morada indicada nos documentos sobre serviço e garantias que se encontram junto ao produto.5

• Suporte de montagem A (1)

• Suporte de montagem B (1)

• Braço de extensão (1)

• Parafusos para o suporte de montagem (prateados) (2)

• Parafusos para o suporte montado na parede (M6 × 16 mm, prateados) (4)

• Arruelas espaçadoras (2)

• Amortecedores para o suporte de pendurar na parede (rectângulo) (2)

• Manual de instruções (1) Desembalar6

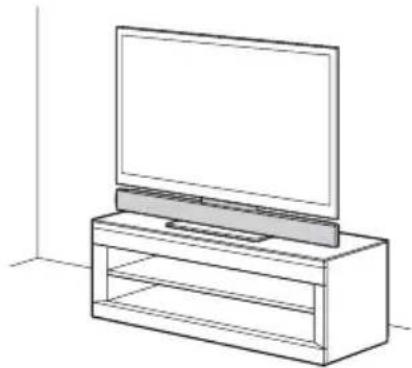

Pode instalar a coluna SS-CT550W (não fornecida) com os seguintes modelos de televisor (não fornecidos): As ilustrações abaixo apresentadas são exemplos de instalação da coluna (não fornecida).

• Ao seleccionar um local para o receptor ou o subwoofer, etc., faça-o de modo a não bloquear a abertura de dissipação de calor no painel traseiro do receptor ou do subwoofer.

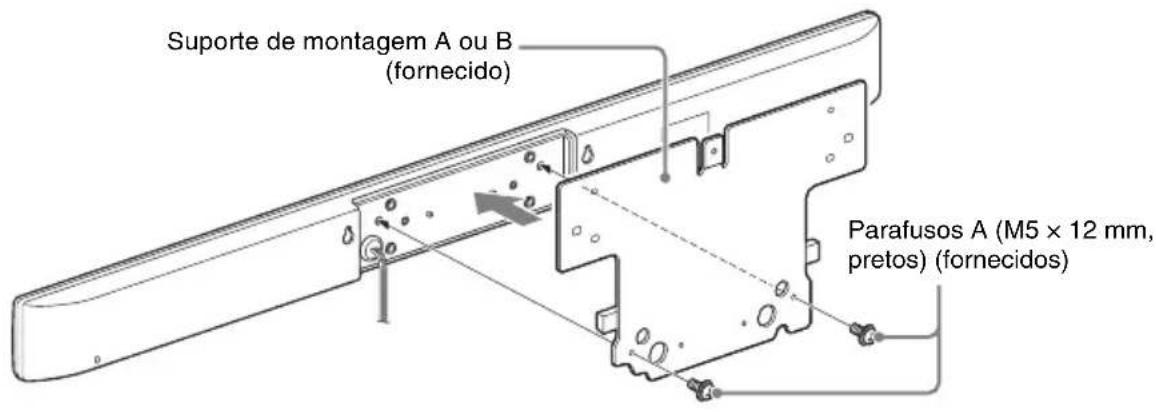

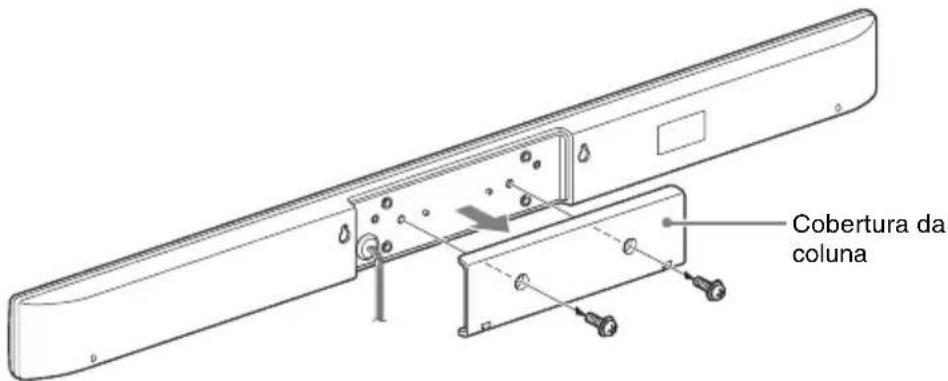

Preparativos para a coluna 1 Retire os parafusos na parte de trás da coluna e retire a cobertura da coluna. 2 Monte o suporte de montagem A ou B (fornecido) na parte de trás da coluna utilizando os parafusos A (M5 × 12 mm, pretos) (fornecidos). Cobertura da coluna Parafusos A (M5 × 12 mm, pretos) (fornecidos) Suporte de montagem A ou B (fornecido) continua8

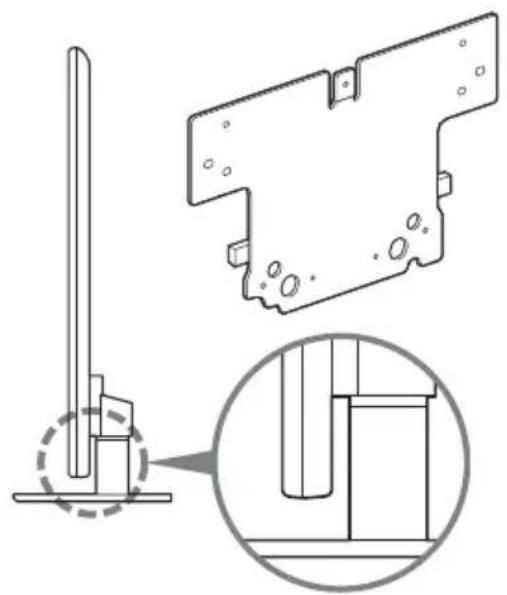

• Na embalagem encontra dois tipos de suporte de montagem. Seleccione o suporte que se adequa ao seu televisor, dependendo do formato da parte de trás do televisor, próximo do fundo. – Suporte de montagem A: a parte de trás do televisor é plana. – Suporte de montagem B: a parte de trás do televisor tem uma protuberância. 3 Monte a cobertura da coluna na parte de trás da coluna com o suporte de montagem utilizando os parafusos retirados no passo 1.

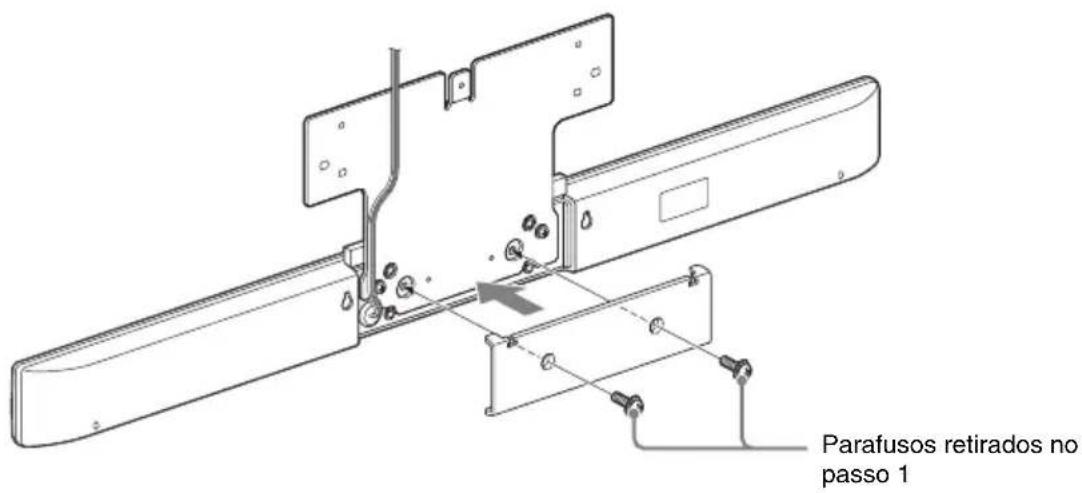

• Certifique-se de que monta a cobertura da coluna com a parte superior virada para baixo. Nota Nota Suporte de montagem A Suporte de montagem B Parafusos retirados no passo 19

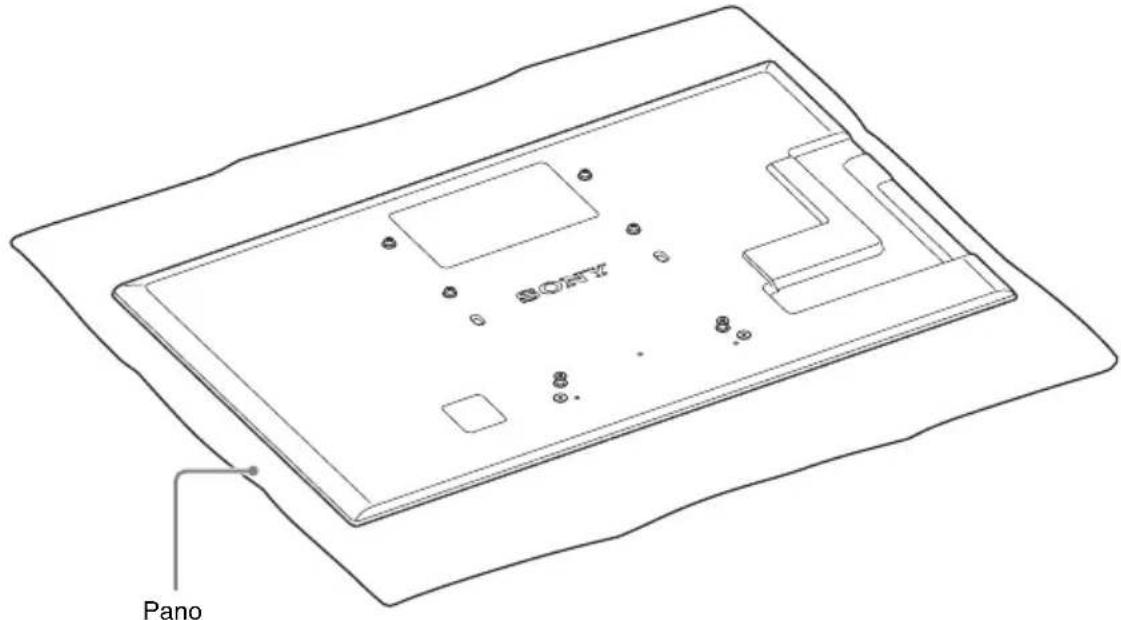

• Certifique-se de que coloca o televisor sobre um pano grosso e macio com o ecrã voltado para baixo para evitar danificar a superfície do LCD. Nota Pano continua10

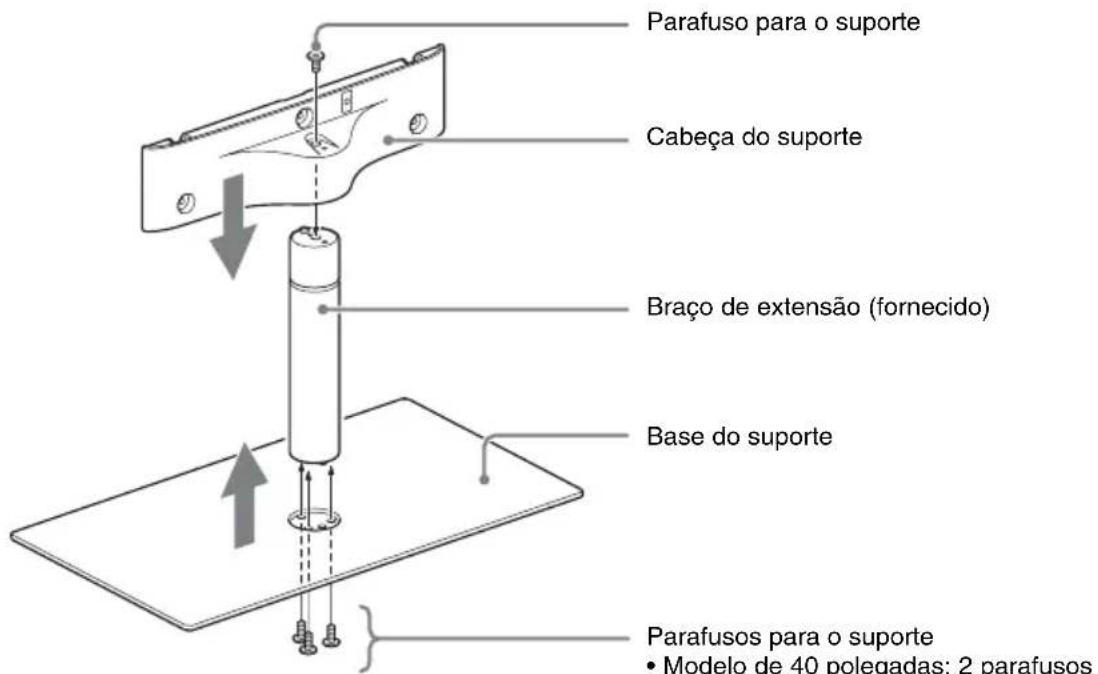

Instalar a coluna no suporte para televisor Pode instalar a coluna SS-CT550W (não fornecida) com os seguintes modelos de televisor (não fornecidos):

• KDL-46HX92s, KDL-46HX82s, KDL-40/46NX72s, KDL-40/46HX72s, KDL-40/46EX72s

• Nos nomes reais dos modelos, “s” indica os números e/ou caracteres específicos de cada modelo. Embora o formato do suporte para televisor possa variar consoante o modelo de televisor, pode instalar a coluna em qualquer suporte para televisor seguindo este procedimento. 1 Substitua o braço do suporte removido em “Preparativos para o televisor” com o braço de extensão (fornecido). Parafuso para o suporteCabeça do suporteBraço de extensão (fornecido)Base do suporteParafusos para o suporte• Modelo de 40 polegadas: 2 parafusos• Modelo de 46 polegadas: 3 parafusos11

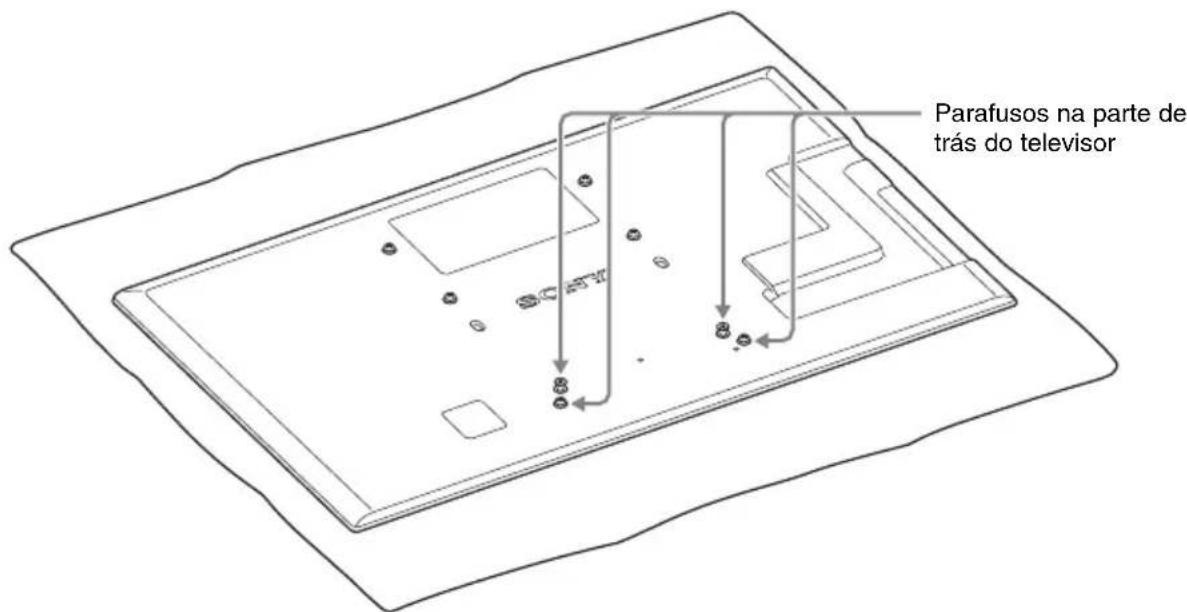

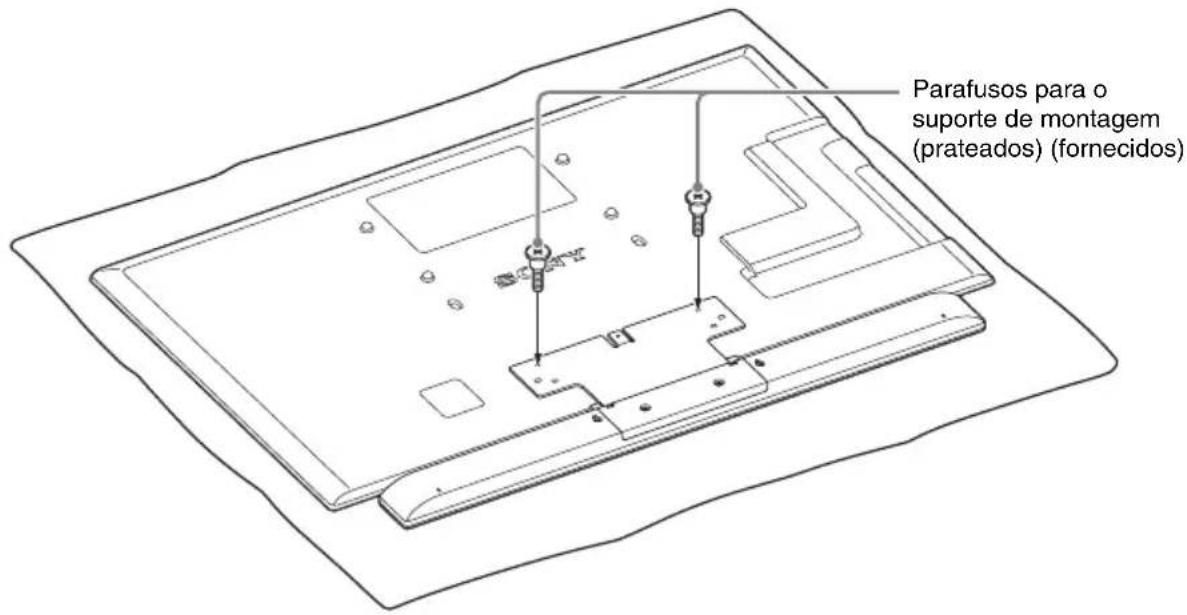

2 Retire os parafusos da parte de trás do televisor preparado em “Preparativos para o televisor”. (4 parafusos) 3 Monte a coluna preparada em “Preparativos para a coluna” na parte de trás do televisor e fixe-a com os parafusos para o suporte de montagem (prateados) (fornecidos). Parafusos na parte de trás do televisor Parafusos para o suporte de montagem (prateados) (fornecidos) continua12

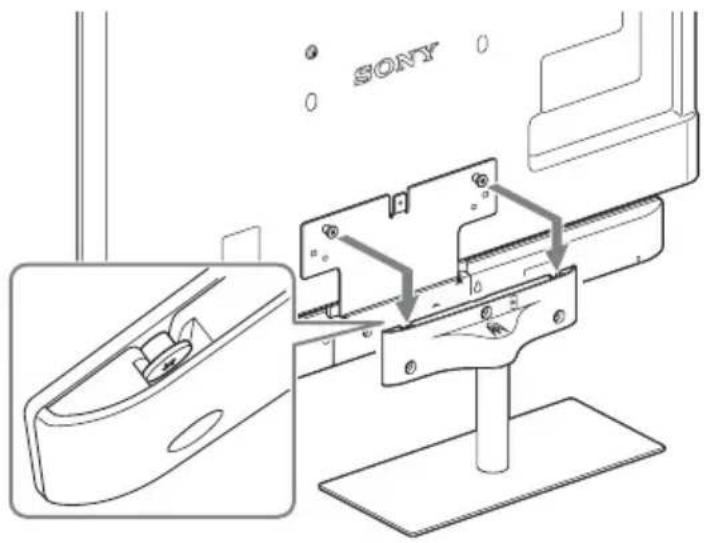

4 Fixe o suporte para televisor ao televisor. Enrosque os parafusos para o suporte de montagem nos orifícios da cabeça do suporte para televisor e monte o televisor no suporte para televisor como ilustrado.

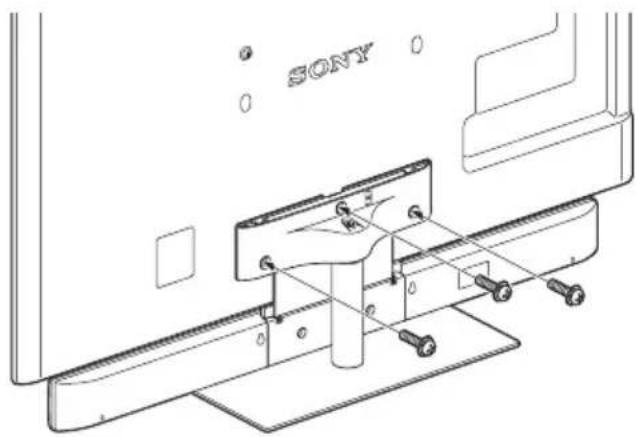

• Ao pendurar ou depois de pendurar o televisor com a coluna SS-CT550W instalada no suporte para televisor, não o segure pela parte da coluna SS-CT550W. Se o fizer, pode provocar danos ou ferimentos. 5 Fixe o televisor ao suporte para televisor com os parafusos B (M5 × 20 mm, pretos) (fornecidos). Nota13

Pendurar a coluna e o televisor numa parede Pode pendurar a coluna SS-CT550W (não fornecida) com os seguintes modelos de televisor (não fornecidos):

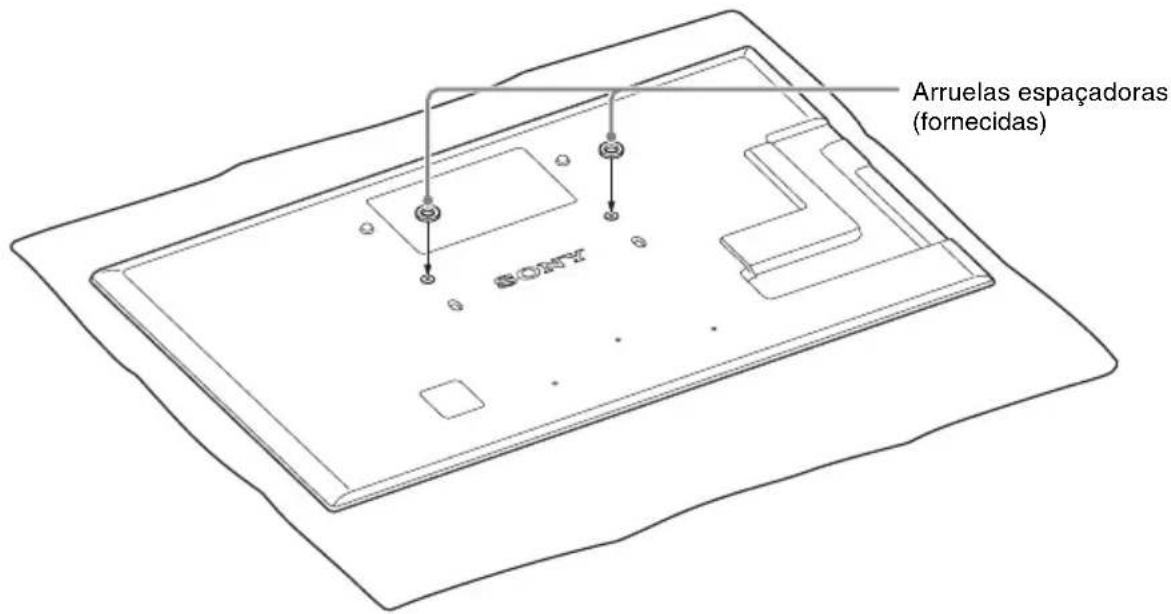

• Para pendurar o televisor na parede, consulte o manual de instruções do televisor e do suporte montado na parede. 1 Retire os parafusos da parte de trás do televisor preparado em “Preparativos para o televisor”. (6 parafusos) 2 Coloque as arruelas espaçadoras (fornecidas) sobre os orifícios de onde foram removidos os dois parafusos na parte superior traseira do televisor. Parafusos na parte de trás do televisorArruelas espaçadoras (fornecidas) continua14

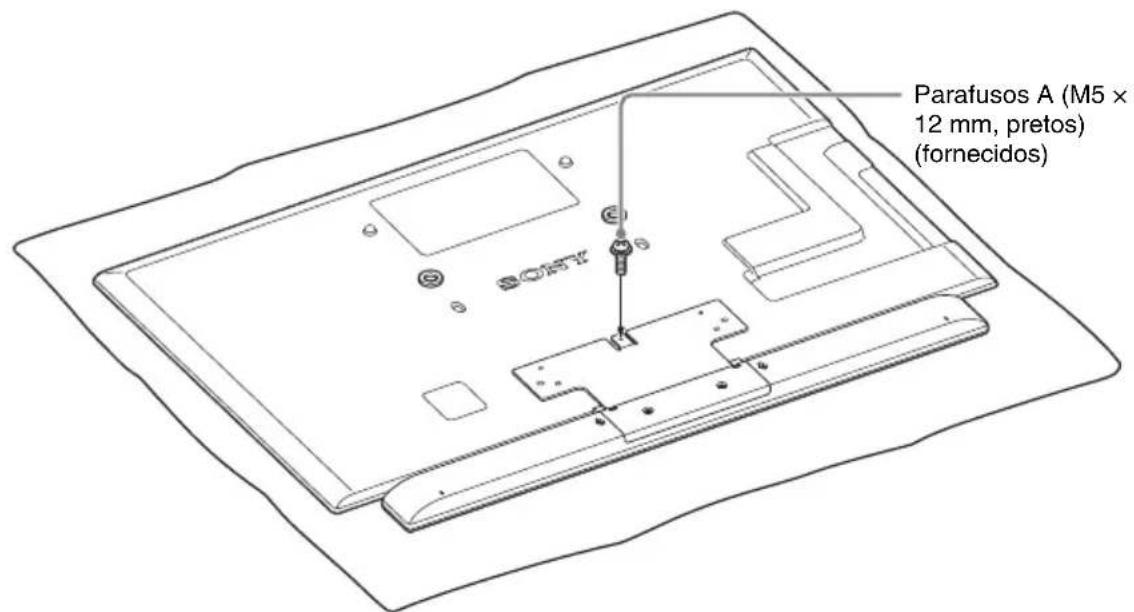

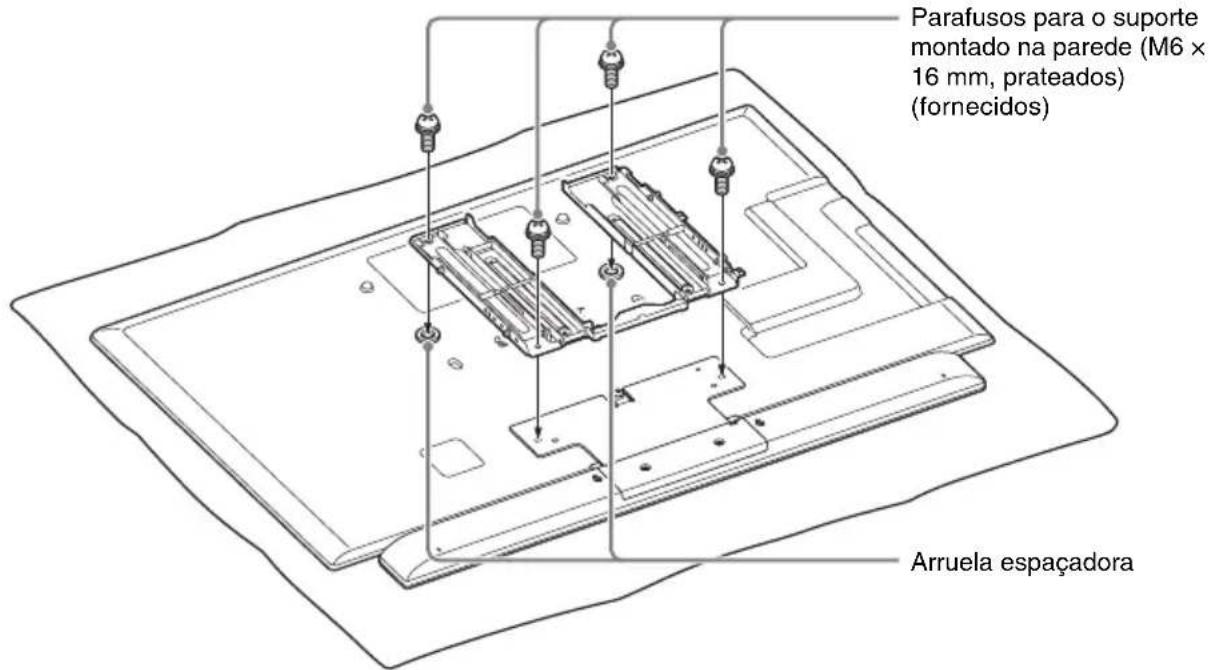

3 Monte a coluna preparada em “Preparativos para a coluna” na parte de trás do televisor e fixe-a com os parafusos A (M5 x 12 mm, pretos) (fornecidos). 4 Fixe o suporte montado na parede ao televisor com os parafusos para o suporte montado na parede (M6 × 16 mm, prateados) (fornecidos) Fixe-os com as arruelas espaçadoras que foram colocadas, no passo 2, nos orifícios para os parafusos do suporte montado na parede. Utilize as arruelas espaçadoras e os parafusos para o suporte montado na parede fornecidas com o produto. Não utilize arruelas espaçadoras fornecidas com outros televisores. Por exemplo: para pendurar o televisor utilizando o suporte montado na parede (SU-WL700, não fornecido) 5 Pendure o televisor na parede. Para mais detalhes sobre o procedimento de pendurar o televisor na parede, consulte o manual de instruções do televisor. Parafusos A (M5 × 12 mm, pretos) (fornecidos) Arruela espaçadora Parafusos para o suporte montado na parede (M6 × 16 mm, prateados) (fornecidos)15

• Ao pendurar ou depois de pendurar o televisor com a coluna SS-CT550W instalada na parede, não o segure pela parte da coluna SS-CT550W. Se o fizer, pode provocar danos ou ferimentos. Para pendurar o televisor utilizando o suporte montado na parede (SU-WL500, não fornecido) Apenas pode ajustar o ângulo do televisor com a coluna SS-CT550W instalada para 0° ou 5° para baixo. Se pretender regular o ângulo do televisor para 10°, 15° ou 20° para baixo, instale a coluna SS-CT550W directamente na parede. Para pendurar o televisor utilizando o suporte de pendurar na parede (SU-WH500, não fornecido) Para mais informações, consulte os manuais de instruções do suporte de pendurar na parede SU-WH500. Colocar os amortecedores B, C, D e K são os mesmos símbolos que os utilizados no manual de instruções do SU-WH500. 1 Fixe o amortecedor circular K fornecido com o suporte de pendurar na parede SU-WH500 na roldana B fornecida com o SU-WH500. 2 Fixe os amortecedores para o suporte de pendurar na parede (fornecidos) a cada peça (C e D) fornecida com o SU-WH500, como ilustrado. Nota

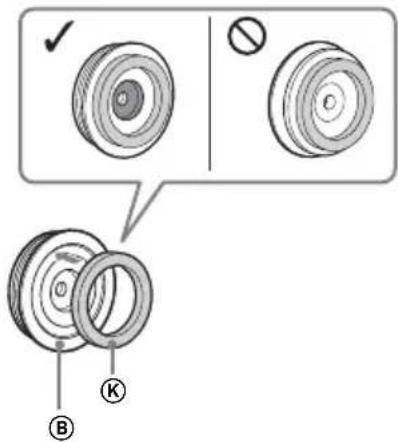

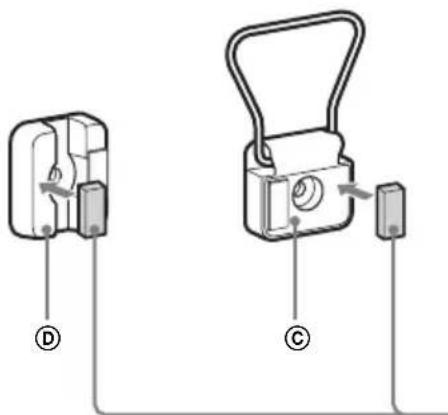

• Utilize os amortecedores para o suporte de pendurar na parede (rectângulo) fornecidos com o produto. Não utilize amortecedores rectangulares fornecidos com o suporte de pendurar na parede SU-WH500. Evitar que o televisor tombe Como medida preventiva, fixe o televisor. Se não o fizer, o televisor poderá tombar, resultando em ferimentos graves.

• Para evitar ferimentos, coloque o televisor com a coluna SS-CT550W instalada a menos de 25 cm da parede e fixe firmemente o televisor na parede.• Proceda com cuidado para não trilhar os dedos quando instalar o televisor e o suporte.

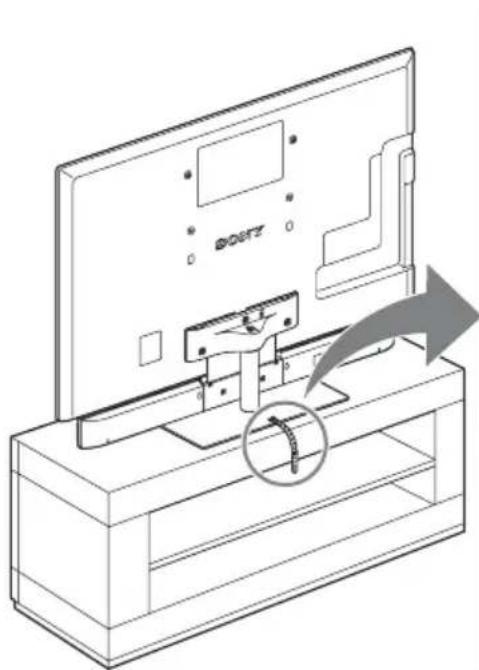

• Instale o televisor depois de deixar um espaço inferior a 25 cm da parede. A parede irá evitar que o televisor caia mesmo que o televisor se incline para trás, na direcção da parede. Instalar o televisor num suporte 1 Coloque o televisor no centro do suporte. 2 Coloque a cinta de suporte (fornecida) no televisor e fixe firmemente com o parafuso para a cinta de suporte (M4 × 10 mm) (fornecido) utilizando uma chave de fendas. 3 Fixe a cinta de suporte ao suporte com o parafuso de madeira para a cinta de suporte (M3,8 × 20 mm) (fornecido). Nota AvisoNotasParafuso para a cinta de suporte (M4 × 10 mm) (fornecido)Parafuso de madeira para a cinta de suporte (M3,8 × 20 mm) (fornecido)17

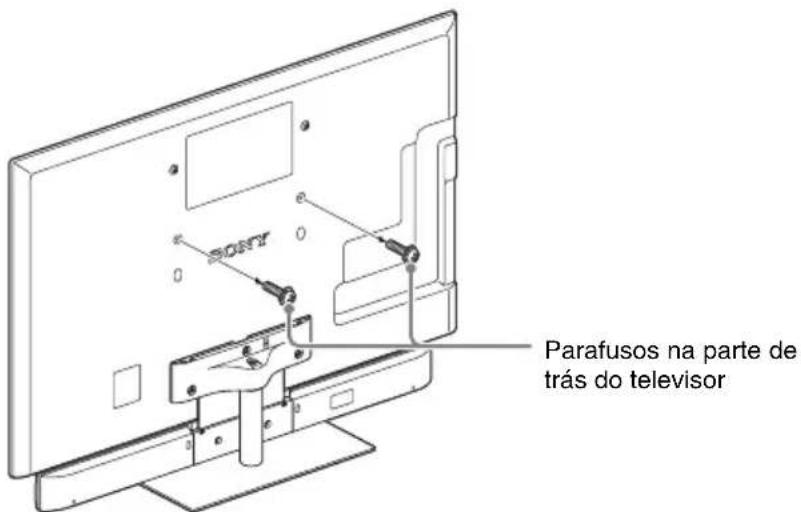

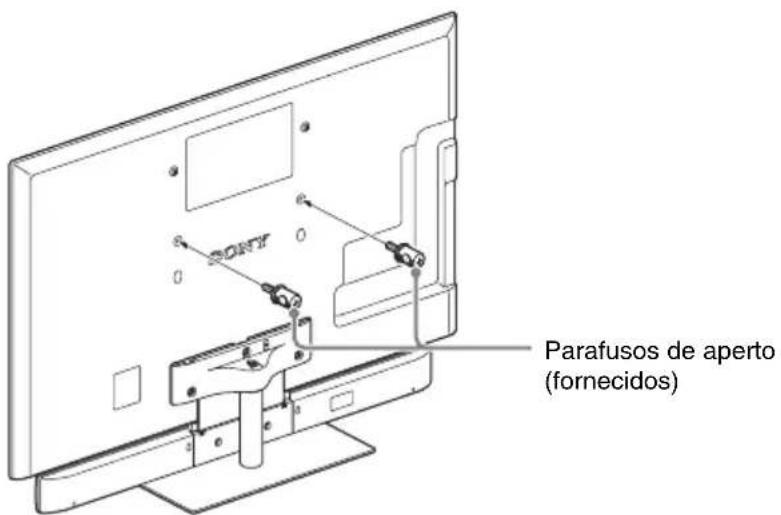

Fixar o televisor numa parede Prepare um cordão ou uma corrente resistente (não fornecidos) e um fixador (não fornecido) para fixar à parede. Prenda o fixador numa parede reforçada. Mesmo que tenha fixado o televisor ao suporte, certifique-se de que o fixa a uma parede seguindo este procedimento. 1 Retire os parafusos da parte de trás do televisor. (2 parafusos) 2 Aperte os parafusos de aperto (fornecidos) à parte de trás do televisor. Parafusos na parte de trás do televisorParafusos de aperto (fornecidos) continua18

3 Prenda o fixador à parede reforçada (1) e depois passe o cordão ou corrente através dos orifícios dos parafusos de aperto e do fixador (2). Ate firmemente ambas as extremidades do cordão ou da corrente entre si.

Suporte de montagem A Dimensões (aprox.) 338 mm × 214 mm × 11,5 mm (l/a/p) Peso (aprox.) 1.300 g Suporte de montagem B Dimensões (aprox.) 338 mm × 212 mm × 17,2 mm (l/a/p) Peso (aprox.) 1.250 g Braço de extensão Dimensões (aprox.) φ43 mm × 216,8 mm Peso (aprox.) 660 g O design e as especificações estão sujeitos a alteração sem aviso prévio. Características técnicasSony Corporation Printed in Malaysia
