MANUALE UTENTE WSCT550B40 SONY

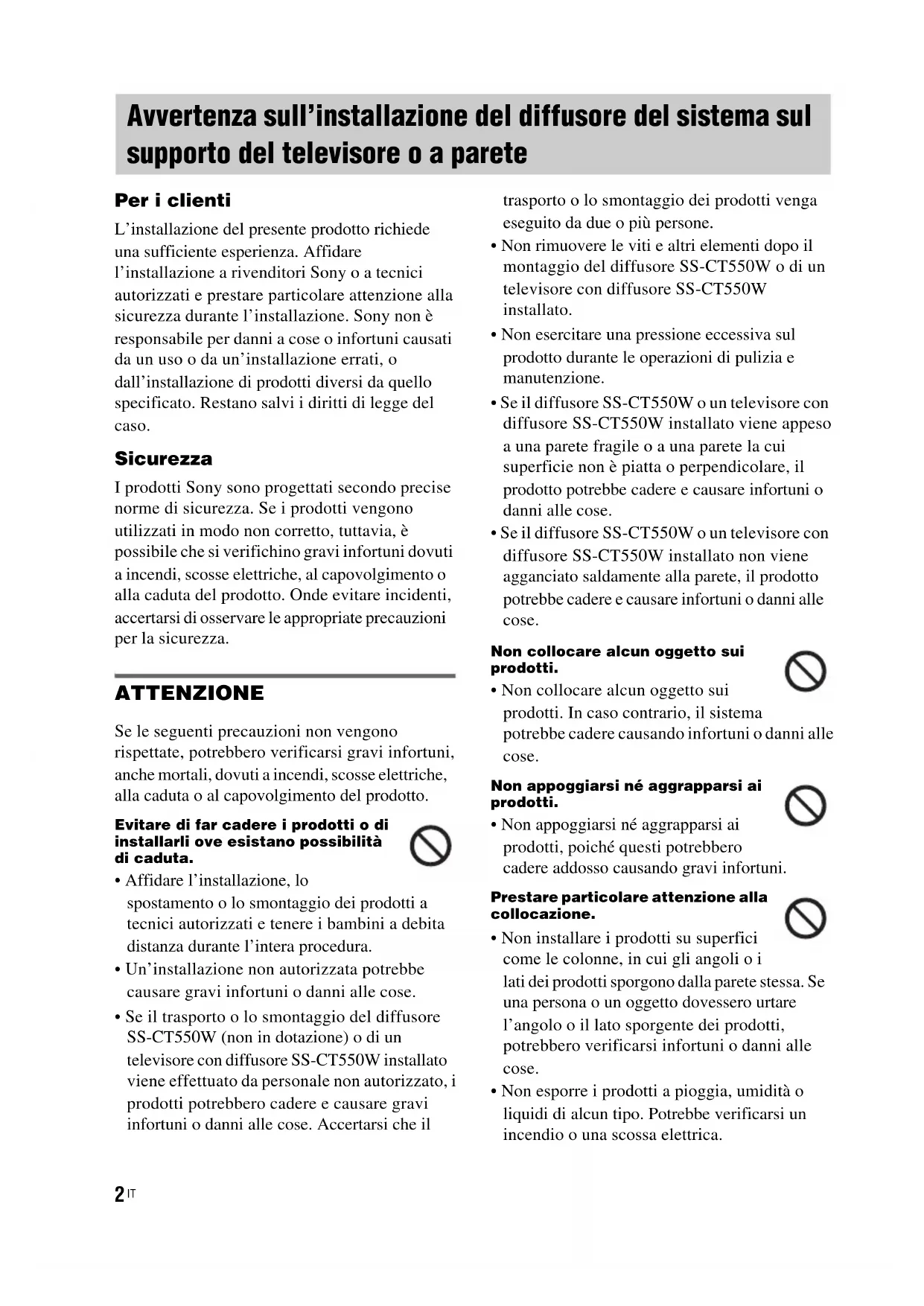

Per i clienti L’installazione del presente prodotto richiede una sufficiente esperienza. Affidare l’installazione a rivenditori Sony o a tecnici autorizzati e prestare particolare attenzione alla sicurezza durante l’installazione. Sony non è responsabile per danni a cose o infortuni causati da un uso o da un’installazione errati, o dall’installazione di prodotti diversi da quello specificato. Restano salvi i diritti di legge del caso. Sicurezza I prodotti Sony sono progettati secondo precise norme di sicurezza. Se i prodotti vengono utilizzati in modo non corretto, tuttavia, è possibile che si verifichino gravi infortuni dovuti a incendi, scosse elettriche, al capovolgimento o alla caduta del prodotto. Onde evitare incidenti, accertarsi di osservare le appropriate precauzioni per la sicurezza. ATTENZIONE Se le seguenti precauzioni non vengono rispettate, potrebbero verificarsi gravi infortuni, anche mortali, dovuti a incendi, scosse elettriche, alla caduta o al capovolgimento del prodotto. Evitare di far cadere i prodotti o di installarli ove esistano possibilità di caduta.

• Affidare l’installazione, lo spostamento o lo smontaggio dei prodotti a tecnici autorizzati e tenere i bambini a debita distanza durante l’intera procedura.

• Un’installazione non autorizzata potrebbe causare gravi infortuni o danni alle cose.

• Se il trasporto o lo smontaggio del diffusore SS-CT550W (non in dotazione) o di un televisore con diffusore SS-CT550W installato viene effettuato da personale non autorizzato, i prodotti potrebbero cadere e causare gravi infortuni o danni alle cose. Accertarsi che il trasporto o lo smontaggio dei prodotti venga eseguito da due o più persone.

• Non rimuovere le viti e altri elementi dopo il montaggio del diffusore SS-CT550W o di un televisore con diffusore SS-CT550W installato.

• Non esercitare una pressione eccessiva sul prodotto durante le operazioni di pulizia e manutenzione.

• Se il diffusore SS-CT550W o un televisore con diffusore SS-CT550W installato viene appeso a una parete fragile o a una parete la cui superficie non è piatta o perpendicolare, il prodotto potrebbe cadere e causare infortuni o danni alle cose.

• Se il diffusore SS-CT550W o un televisore con diffusore SS-CT550W installato non viene agganciato saldamente alla parete, il prodotto potrebbe cadere e causare infortuni o danni alle cose. Non collocare alcun oggetto sui prodotti.

• Non collocare alcun oggetto sui prodotti. In caso contrario, il sistema potrebbe cadere causando infortuni o danni alle cose. Non appoggiarsi né aggrapparsi ai prodotti.

• Non appoggiarsi né aggrapparsi ai prodotti, poiché questi potrebbero cadere addosso causando gravi infortuni. Prestare particolare attenzione alla collocazione.

• Non installare i prodotti su superfici come le colonne, in cui gli angoli o i lati dei prodotti sporgono dalla parete stessa. Se una persona o un oggetto dovessero urtare l’angolo o il lato sporgente dei prodotti, potrebbero verificarsi infortuni o danni alle cose.

• Non esporre i prodotti a pioggia, umidità o liquidi di alcun tipo. Potrebbe verificarsi un incendio o una scossa elettrica. Avvertenza sull’installazione del diffusore del sistema sul supporto del televisore o a parete3

• Non posizionare i prodotti in luoghi caldi, umidi o eccessivamente polverosi, né in luoghi ove potrebbero essere esposti a vibrazioni meccaniche. In caso contrario, potrebbe verificarsi un incendio o una scossa elettrica.

• Tenere gli oggetti infiammabili o le fiamme vive (ad esempio le candele) a debita distanza dai prodotti.

• Non installare i prodotti sopra o sotto un condizionatore d’aria. Se i prodotti sono esposti all’aria prodotta da un condizionatore per un periodo prolungato, o se vengono bagnati dalle perdite d’acqua del condizionatore, potrebbe verificarsi un incendio, una folgorazione elettrica o un problema di funzionamento. Evitare lo schiacciamento dei cavi.

• Se il cavo di alimentazione CA o i cavi di collegamento sono schiacciati tra i prodotti e la parete, il pavimento o un altro oggetto, oppure sono piegati o compressi con forza, i conduttori interni potrebbero fuoriuscire e causare un corto circuito o un’interruzione dell’elettricità. Potrebbe verificarsi un incendio o una scossa elettrica.

• Non calpestare il cavo di alimentazione CA o i cavi di collegamento durante il trasporto dei prodotti. Il cavo si potrebbe danneggiare, causando un incendio o una scossa elettrica. Non coprire le aperture di ventilazione dei prodotti.

• Se le aperture vengono coperte (con un telo o simili), l’accumulo di calore all’interno potrebbe causare un incendio. Prestare attenzione a non inciampare nei cavi.

• Si potrebbe cadere oppure provocare il rovesciamento dei prodotti e causare infortuni. AVVERTIMENTO In caso di inosservanza delle seguenti precauzioni, possono verificarsi danni alle cose o infortuni. Non installare apparecchi diversi dal prodotto specificato.

• Il presente prodotto è progettato per l'uso esclusivo con l'apparecchio specificato. Se vengono installati apparecchi diversi dal prodotto specificato, è possibile che cadano o si rompano e causino infortuni.

• Non apportare modifiche ai prodotti.

• Non posizionare alcun oggetto caldo sui prodotti. Il calore potrebbe causare lo sbiadimento o la deformazione dei prodotti. Accertarsi di avere fissato il diffusore del sistema e il televisore.

• Fissare il diffusore SS-CT550W e il televisore in modo saldo durante l’installazione. Fissare quindi saldamente il televisore con diffusore SS-CT550W installato al supporto o alla parete. Se il diffusore SS-CT550W e il televisore non sono installati saldamente, potrebbero cadere o rovesciarsi e causare infortuni. Non applicare pesi sui prodotti e non sottoporli ad alcun tipo di impatto.

• Durante l’installazione del diffusore SS-CT550W su un supporto per televisore, o durante l’installazione a parete di un televisore con diffusore SS-CT550W installato, non applicare peso con la mano al diffusore o al televisore. Evitare di colpire il diffusore o il televisore con oggetti rigidi, ad esempio un cacciavite e così via. Durante lo spostamento del televisore con diffusore SS-CT550W installato Se i prodotti vengono spostati con la forza, è possibile causare danni o infortuni. Attenersi alle procedure e alle raccomandazioni riportate di seguito.

• Accertarsi che il televisore con diffusore SS-CT550W installato venga trasportato da due o più persone, e solo dopo aver scollegato e rimosso gli apparecchi collegati.

• Prestare attenzione onde evitare che mani o piedi rimangano sotto la parte inferiore del televisore con diffusore SS-CT550W installato. continua4

• Non trascinare il televisore con diffusore SS-CT550W installato. La base potrebbe staccarsi e danneggiare il pavimento.

• Durante il trasporto del televisore con diffusore SS-CT550W installato, non afferrare l’apparecchio tenendolo dal diffusore SS-CT550W. Diversamente, potrebbero verificarsi danni o infortuni. Note sull’installazione

• Durante il montaggio, stendere un telo onde evitare danni al pavimento.

• Montare i prodotti su una superficie solida e piana.

• Accertarsi che i prodotti vengano installati da due o più persone. In caso contrario, potrebbero verificarsi incidenti o infortuni.

• Tenere i bambini a debita distanza durante l’intero processo. Accertarsi di installare i prodotti in maniera salda secondo le istruzioni.

• Serrare saldamente le viti. Se il diffusore SS-CT550W non viene installato saldamente, potrebbe cadere o rovesciarsi e causare infortuni o danni alle cose.

• Prestare attenzione a non schiacciarsi le dita o le mani durante il montaggio dei prodotti. Note sull’installazione a parete

• Se i prodotti restano installati su una parete per un tempo prolungato, la parete dietro o sopra i prodotti potrebbe sbiadire, oppure la carta da parati potrebbe staccarsi, a seconda del materiale della parete stessa.

• Se i prodotti vengono rimossi dalla parete su cui erano stati installati, i fori delle viti resteranno visibili.

• Consultare il tecnico autorizzato di fiducia per conoscere la corretta posizione (lontano da disturbi radio e così via) prima di procedere all’installazione. Avviso per i clienti: le informazioni seguenti sono applicabili solo agli apparecchi in vendita nei paesi che applicano le direttive UE. Il fabbricante di questo prodotto è Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075, Giappone. Il rappresentante autorizzato ai fini della Compatibilità Elettromagnetica e della sicurezza del prodotto è Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327, Stoccarda Germania. Per qualsiasi problema relativo all’assistenza o alla garanzia, si prega di fare riferimento agli indirizzi indicati nei documenti di assistenza e garanzia forniti con il prodotto.5

• Staffa di fissaggio A (1)

• Staffa di fissaggio B (1)

• Tubo di estensione (1)

• Viti per staffa di fissaggio (silver) (2)

• Viti per la staffa di montaggio a parete (M6 × 16 mm silver) (4)

• Cuscinetti per la staffa di installazione a parete (rettangolo) (2)

• Corsetto di sicurezza (1)

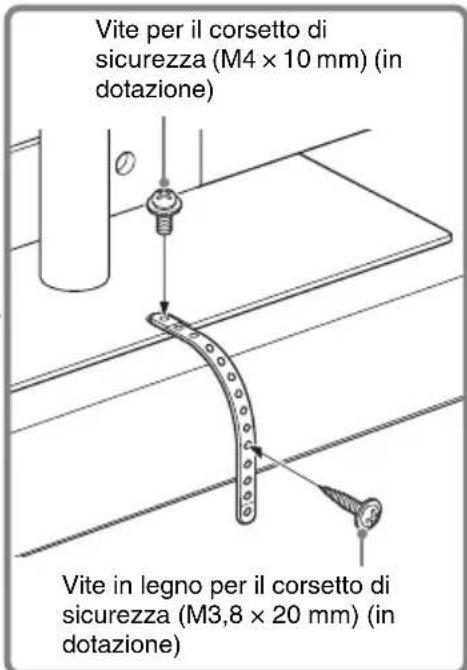

• Vite per il corsetto di sicurezza (M4 × 10 mm) (1)

• Vite in legno per il corsetto di sicurezza (M3,8 × 20 mm) (1)

• Viti di fissaggio (2)

• Istruzioni per l’uso (1) Disimballaggio6

È possibile installare il diffusore SS-CT550W (non in dotazione) con i seguenti modelli di televisori (non in dotazione): Le figure in basso mostrano esempi di installazione del diffusore (non in dotazione).

• Quando si seleziona il luogo in cui collocare il ricevitore o il subwoofer e simili, non ostruire le aperture per la ventilazione sul pannello posteriore del ricevitore o del subwoofer.

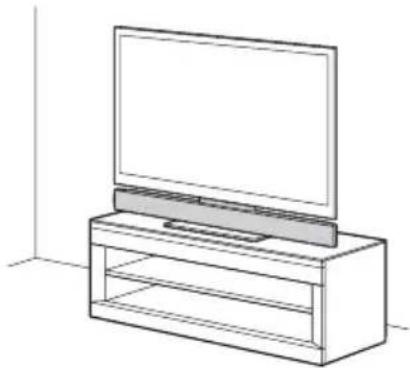

• Installazione del diffusore sul supporto del televisore

• Installazione del diffusore e del televisore a parete Eseguire il montaggio KDL-46HX92s, KDL-46HX82s, KDL-40/46NX72s, KDL-40/46HX72s, KDL-40/46EX72s

• Nei nomi di modello, “s” indica numeri e/o caratteri specifici per ogni modello. A partire da maggio 2011. Nota7

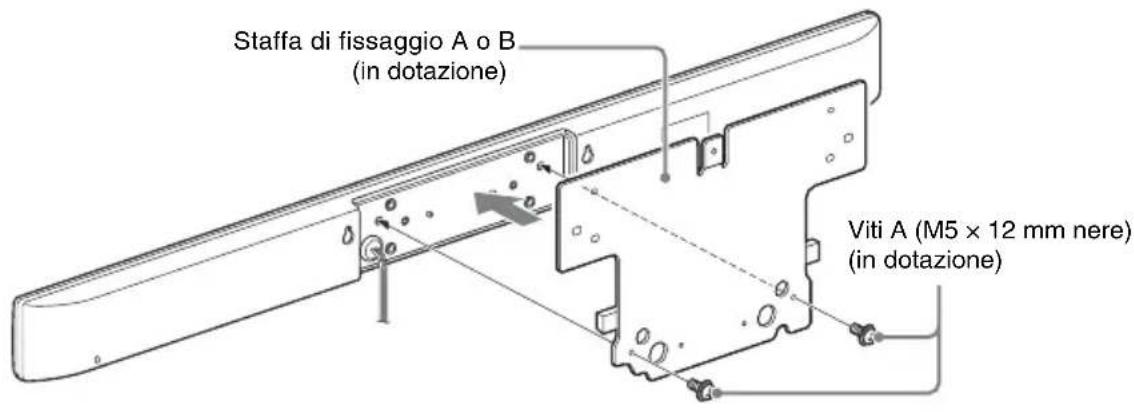

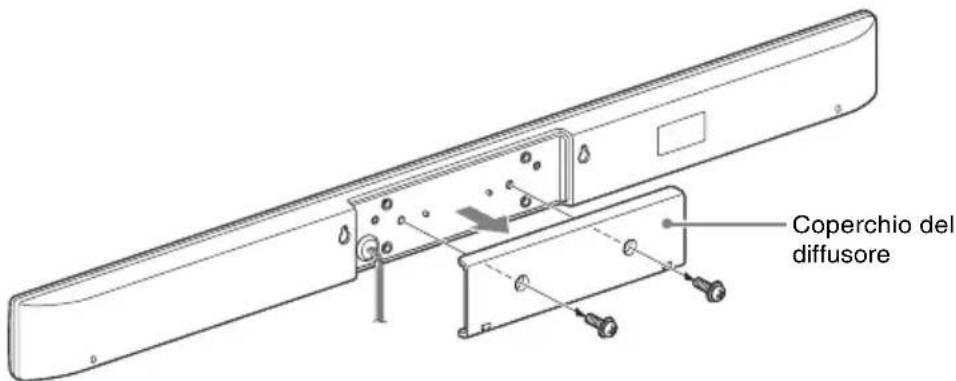

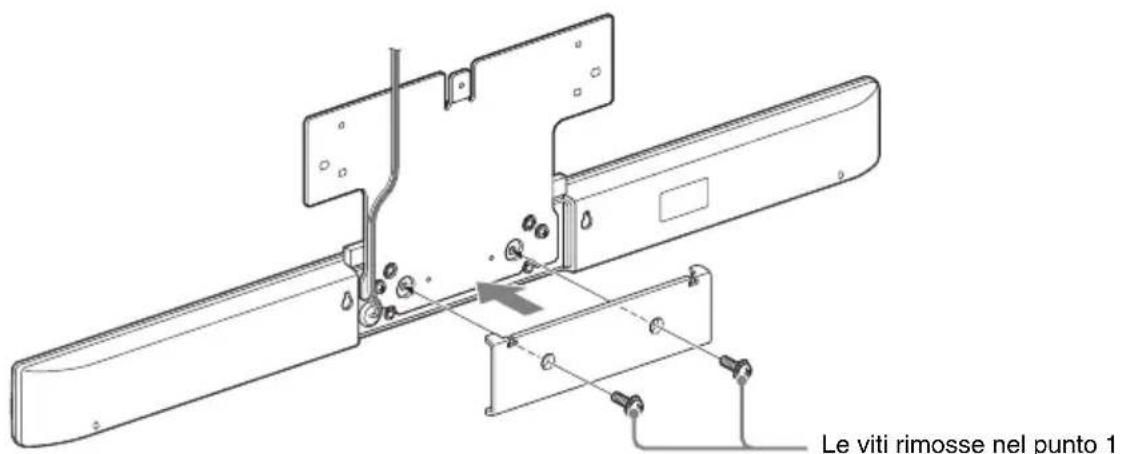

Operazioni preliminari da eseguire sul diffusore 1 Rimuovere le viti poste sul retro del diffusore, quindi rimuovere il coperchio del diffusore. 2 Montare la staffa di fissaggio A o B (in dotazione) sul retro del diffusore con le viti A (M5 × 12 mm nere) (in dotazione). Coperchio del diffusore Viti A (M5 × 12 mm nere) (in dotazione) Staffa di fissaggio A o B (in dotazione) continua8

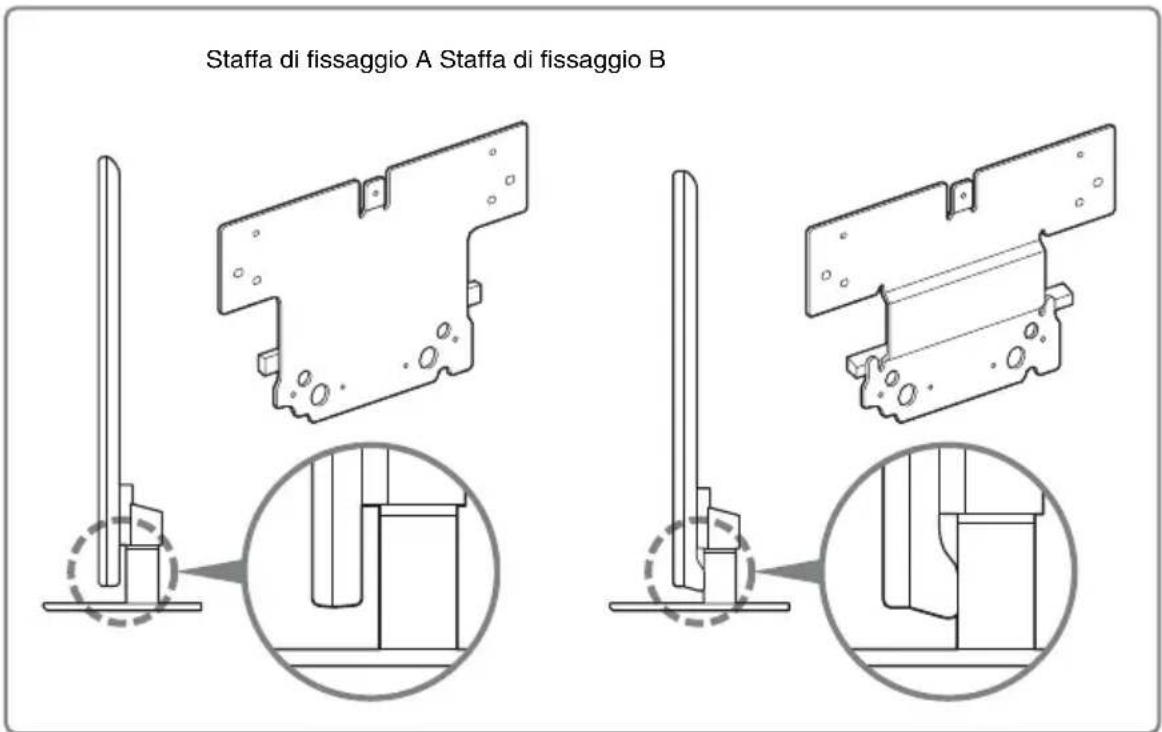

• L'imballaggio contiene due tipi di staffa di fissaggio. Scegliere quella idonea al proprio televisore, a seconda della conformazione del retro dello stesso, in prossimità della parte posteriore. – Staffa di fissaggio A: Il retro del televisore è piatto. – Staffa di fissaggio B: Il retro del televisore presenta un rigonfiamento. 3 Montare il coperchio del diffusore sul retro del diffusore tramite la staffa di fissaggio con le viti rimosse nel punto 1.

• Assicurarsi di montare il coperchio del diffusore con il lato superiore rivolto verso il basso. Nota Nota Staffa di fissaggio A Staffa di fissaggio B Le viti rimosse nel punto 19

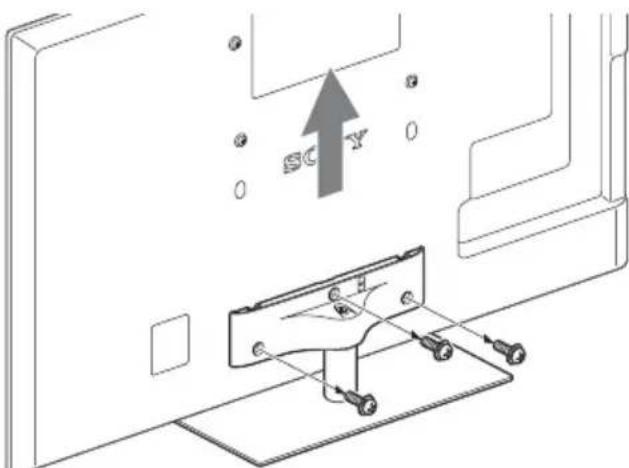

Operazioni preliminari da eseguire sul televisore 1 Rimuovere le viti dal supporto del televisore, quindi staccare il televisore dal suo supporto.

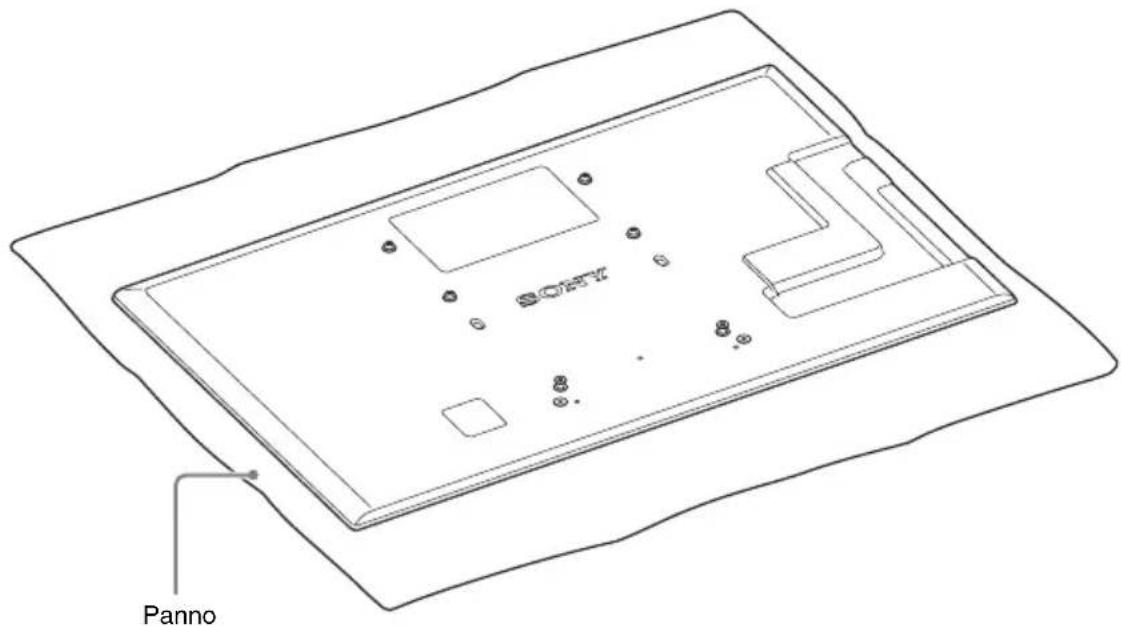

• Assicurarsi di posizionare il televisore su un panno morbido, con il lato dello schermo rivolto in basso, per evitare danni alla superficie LCD. Nota Panno continua10

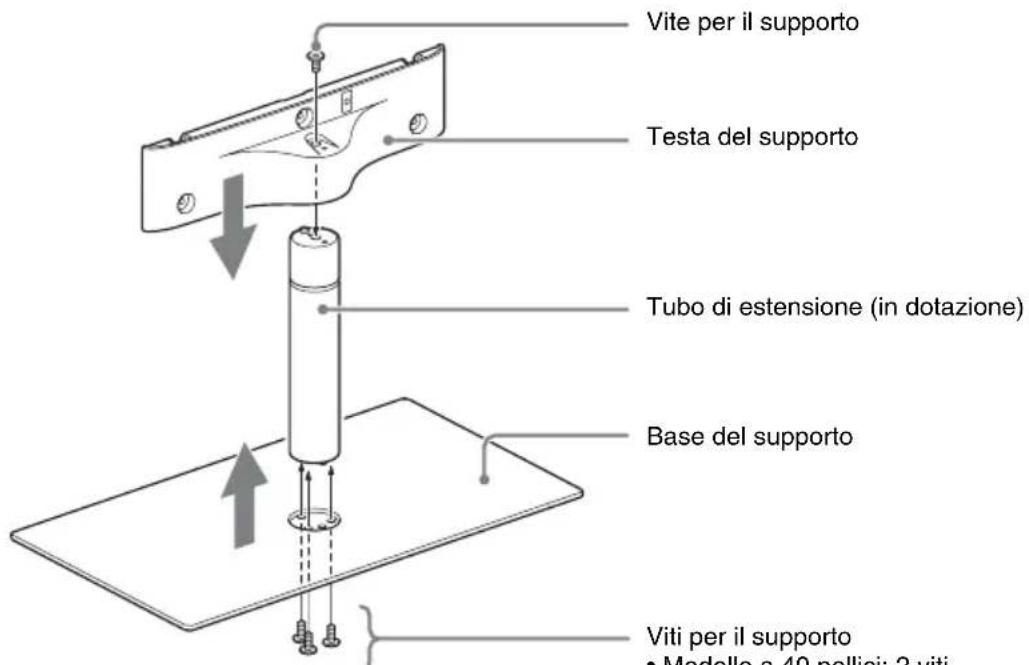

Installazione del diffusore sul supporto del televisore È possibile installare il diffusore SS-CT550W (non in dotazione) con i seguenti modelli di televisori (non in dotazione):

• KDL-46HX92s, KDL-46HX82s, KDL-40/46NX72s, KDL-40/46HX72s, KDL-40/46EX72s

• Nei nomi di modello, “s” indica numeri e/o caratteri specifici per ogni modello. Nonostante le differenze nella forma del supporto del televisore a seconda del modello, è possibile installare il diffusore sul supporto di qualunque televisore attenendosi alla seguente procedura. 1 Sostituire il tubo del supporto rimosso in “Operazioni preliminari da eseguire sul televisore” con il tubo di estensione (in dotazione). Vite per il supportoTesta del supportoTubo di estensione (in dotazione)Base del supportoViti per il supporto• Modello a 40 pollici: 2 viti• Modello a 46 pollici: 3 viti11

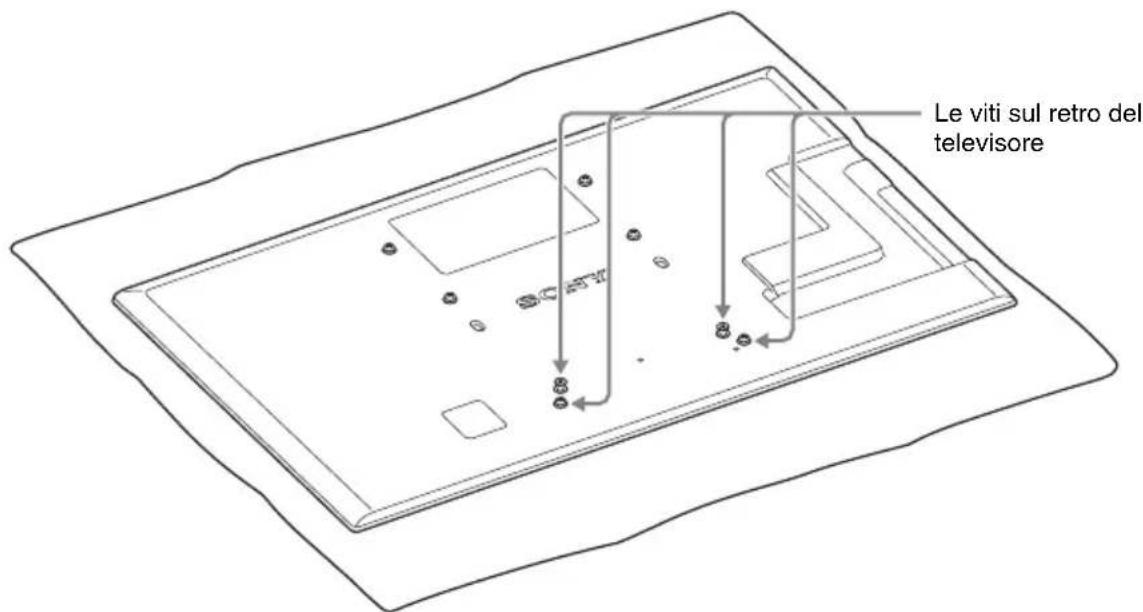

2 Rimuovere le viti dal retro del televisore approntate in “Operazioni preliminari da eseguire sul televisore”. (4 viti) 3 Montare il diffusore approntato in “Operazioni preliminari da eseguire sul diffusore” sul retro del televisore, e fissarlo con le viti per la staffa di fissaggio (silver) (in dotazione). Le viti sul retro del televisore Le viti per la staffa di fissaggio (silver) (in dotazione) continua12

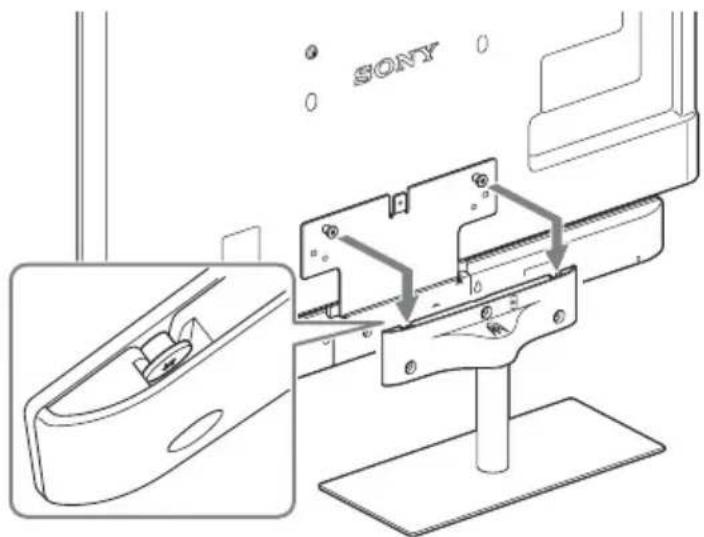

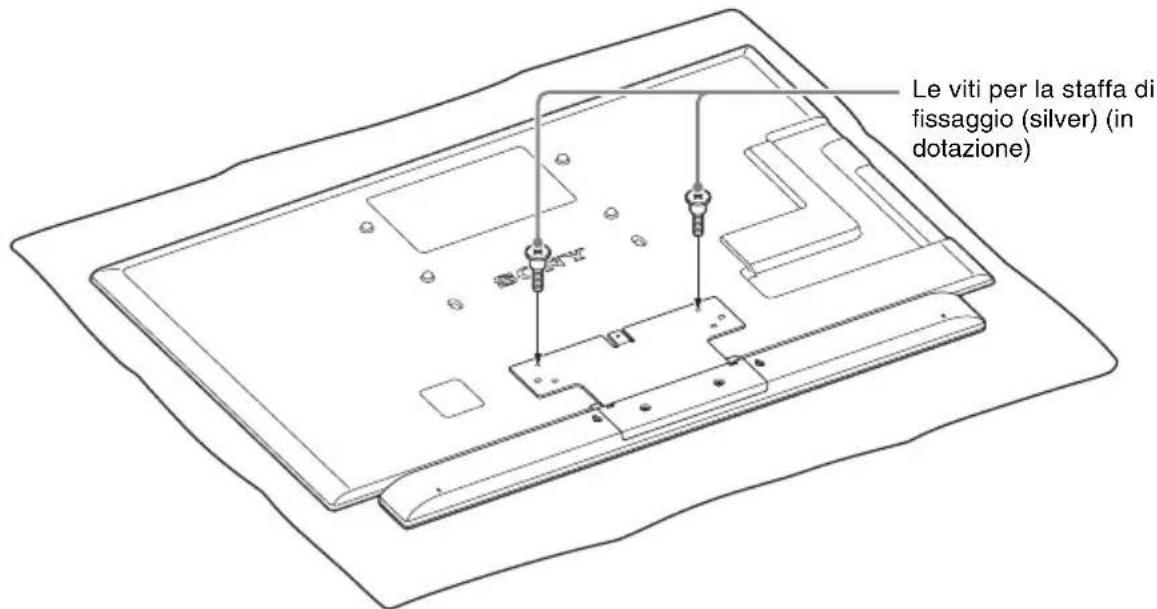

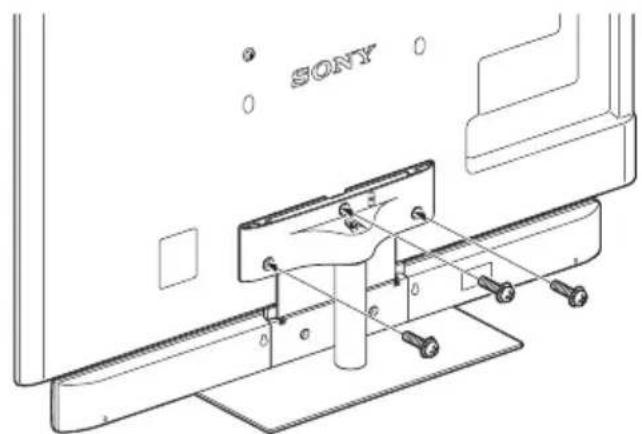

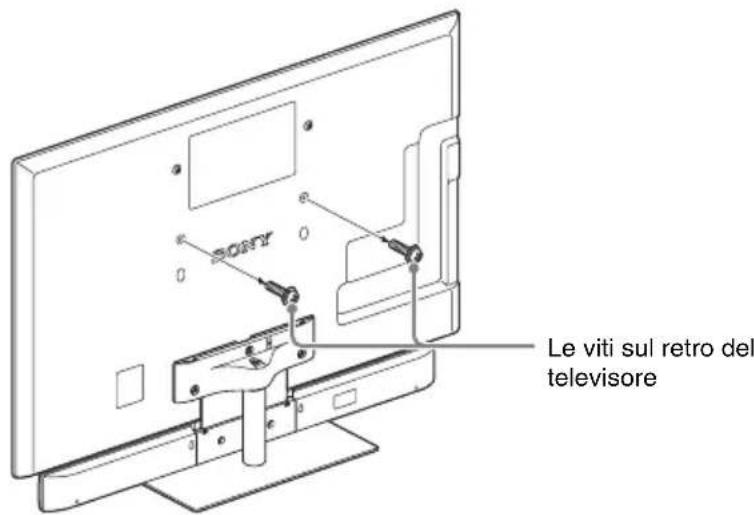

4 Fissare il supporto del televisore al televisore. Far passare le viti per la staffa di fissaggio nei fori posti sulla testa del supporto del televisore, e montare il televisore sul relativo supporto, come mostrato in figura.

• Durante o dopo il montaggio del televisore con diffusore SS-CT550W installato sul supporto del televisore, non afferrare l’apparecchio tenendolo dal diffusore SS-CT550W. Diversamente, potrebbero verificarsi danni o infortuni. 5 Fissare il televisore al supporto del televisore con le viti B (M5 × 20 mm nere) (in dotazione). Nota13

Installazione del diffusore e del televisore a parete È possibile installare il diffusore SS-CT550W (non in dotazione) con i seguenti modelli di televisori (non in dotazione):

• KDL-46HX92s, KDL-46HX82s, KDL-40/46NX72s, KDL-40/46HX72s, KDL-40/46EX72s

• Nei nomi di modello, “s” indica numeri e/o caratteri specifici per ogni modello.

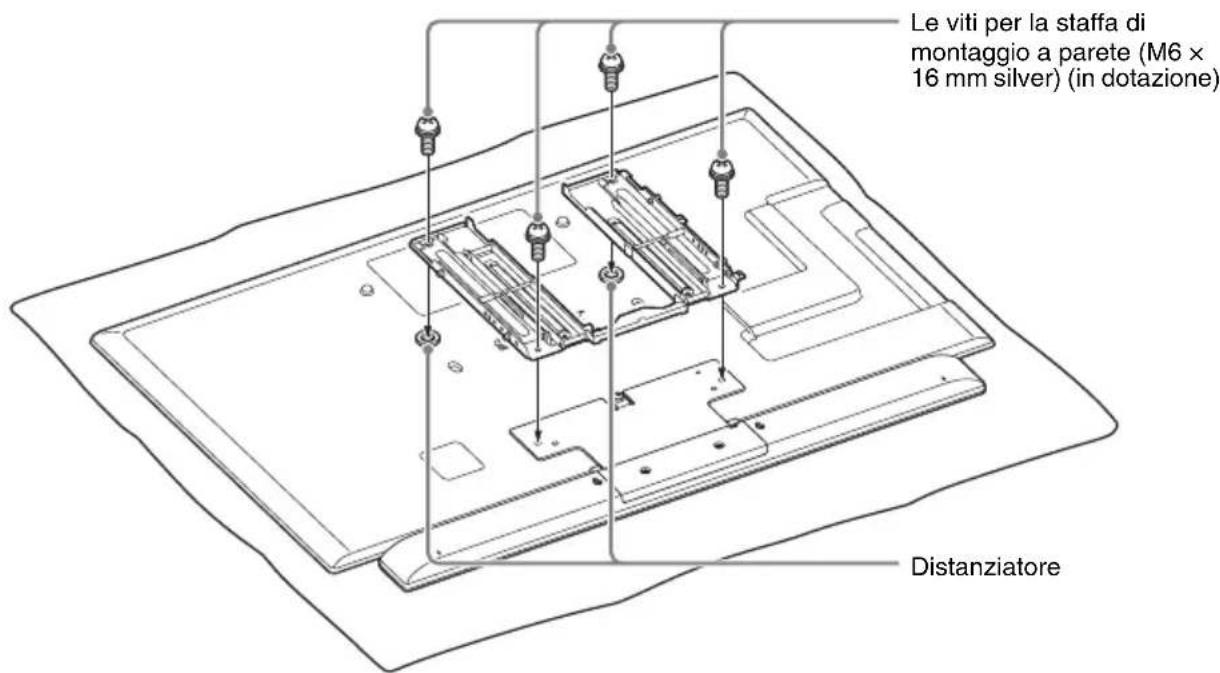

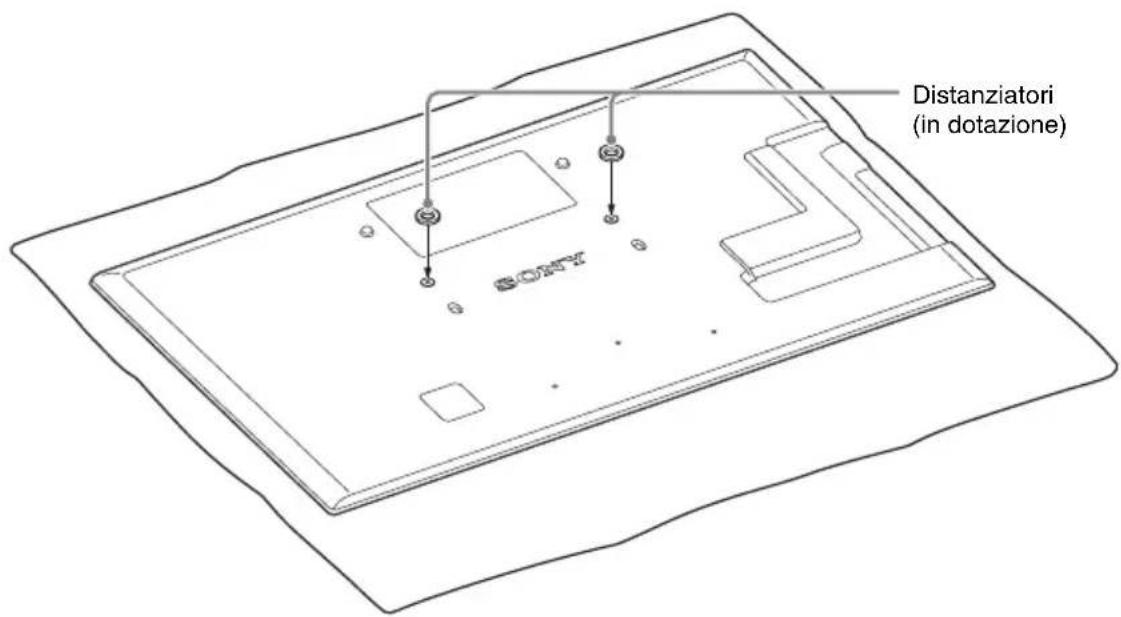

• Per installare il televisore a parete, consultare le istruzioni per l’uso del televisore e della staffa di montaggio a parete. 1 Rimuovere le viti dal retro del televisore approntate in “Operazioni preliminari da eseguire sul televisore”. (6 viti) 2 Posizionare i distanziatori (in dotazione) sopra i fori da cui sono state rimosse due viti nella parte superiore del retro del televisore. Le viti sul retro del televisoreDistanziatori (in dotazione) continua14

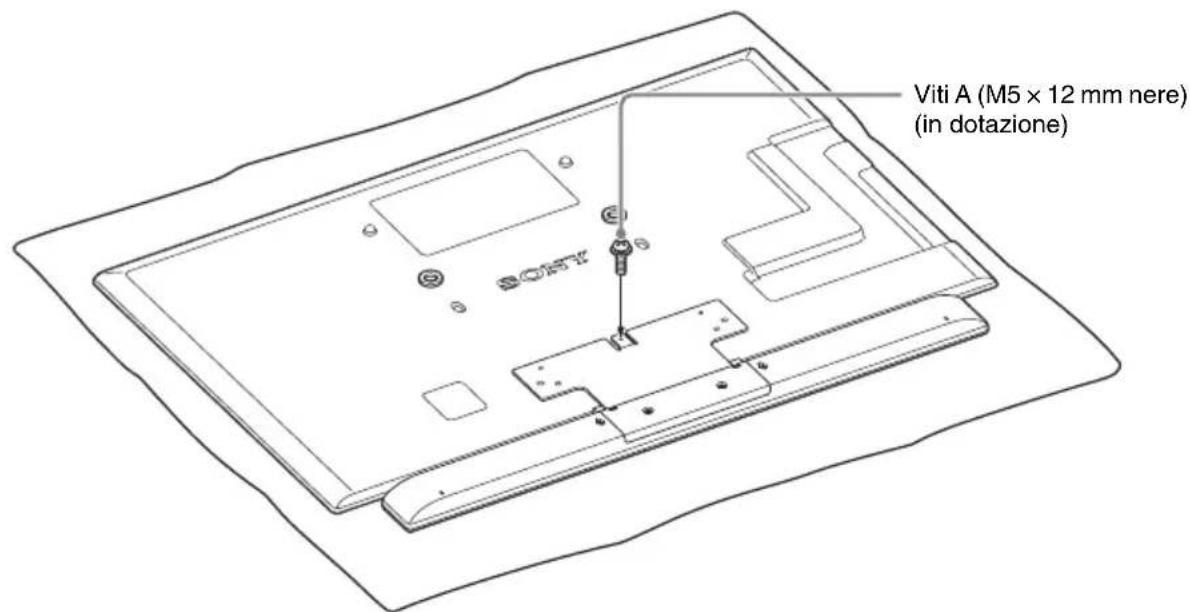

3 Montare il diffusore approntato in “Operazioni preliminari da eseguire sul diffusore” sul retro del televisore e fissarlo con le viti A (M5 × 12 mm nere) (in dotazione). 4 Fissare la staffa di montaggio a parete al televisore con le viti per la staffa di montaggio a parete (M6 × 16 mm silver) (in dotazione). Fissarle con i distanziatori inseriti nel punto 2 nei fori per viti della staffa di montaggio a parete. Utilizzare i distanziatori e le viti per la staffa di montaggio a parete in dotazione con il prodotto. Non utilizzare i distanziatori in dotazione con altri televisori. Ad esempio: Durante l'installazione del televisore con la staffa di fissaggio a parete (SU-WL700, non in dotazione) 5 Agganciare il televisore alla parete. Per i dettagli sull’installazione del televisore a parete, consultare le istruzioni per l’uso del televisore. Viti A (M5 × 12 mm nere) (in dotazione) Distanziatore Le viti per la staffa di montaggio a parete (M6 × 16 mm silver) (in dotazione)15

• Durante o dopo il montaggio del televisore con diffusore SS-CT550W installato a parete, non afferrare l’apparecchio tenendolo dal diffusore SS-CT550W. Diversamente, potrebbero verificarsi danni o infortuni. Durante l'installazione del televisore con la staffa di fissaggio a parete (SU-WL500, non in dotazione) È possibile soltanto regolare l'angolo del televisore con diffusore SS-CT550W installato su 0° o 5° verso il basso. Se si desidera impostare l'angolo del televisore su 10°, 15° o 20° verso il basso, installare il diffusore SS-CT550W direttamente sulla parete. Durante l'installazione del televisore con la staffa di installazione a parete (SU-WH500, non in dotazione) Per ulteriori informazioni, consultare le istruzioni per l’uso della staffa di installazione a parete SU-WH500. Per fissare i cuscinetti B, C, D, e K sono gli stessi simboli di quelli adoperati nelle istruzioni per l'uso di SU-WH500. 1 Fissare il cuscinetto circolare K in dotazione con la staffa di installazione a parete SU-WH500 alla rotella B in dotazione con SU-WH500. 2 Fissare i cuscinetti per la staffa di installazione a parete (in dotazione) a ciascuna parte (C e D) in dotazione con SU-WH500, come mostrato. Nota

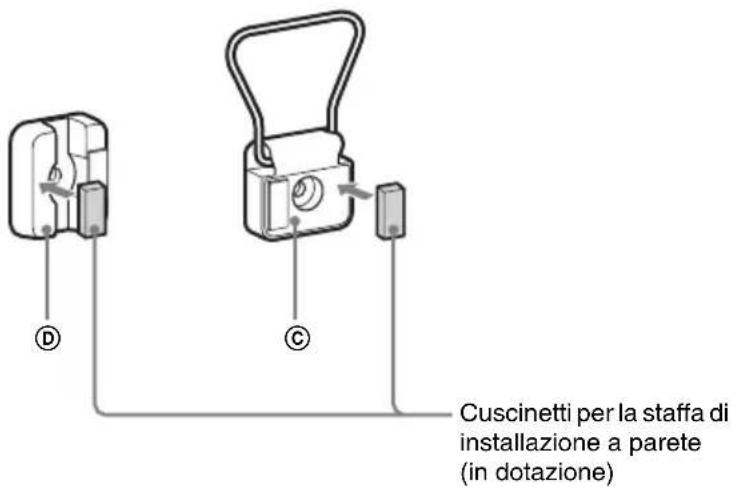

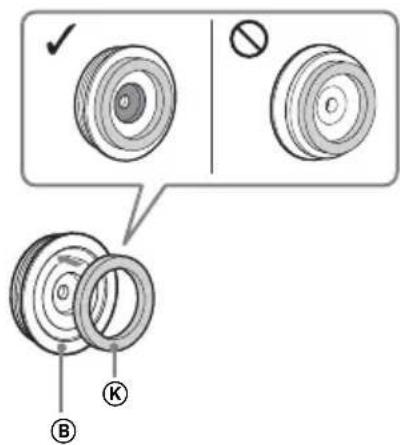

Cuscinetti per la staffa di installazione a parete (in dotazione) continua16

• Utilizzare i cuscinetti per la staffa di installazione a parete (rettangolo) in dotazione con il prodotto. Non utilizzare i cuscinetti rettangolari in dotazione con la staffa di installazione a parete SU-WH500. Impedire il rovesciamento del televisore Fissare il televisore come misura di protezione. Diversamente, il televisore potrebbe rovesciarsi provocando gravi infortuni.

• Per scongiurare infortuni, collocare il televisore con diffusore SS-CT550W installato a meno di 25 cm dalla parete e fissare saldamente il televisore alla parete.
• Prestare attenzione a non schiacciarsi le dita durante il montaggio del televisore o del supporto.

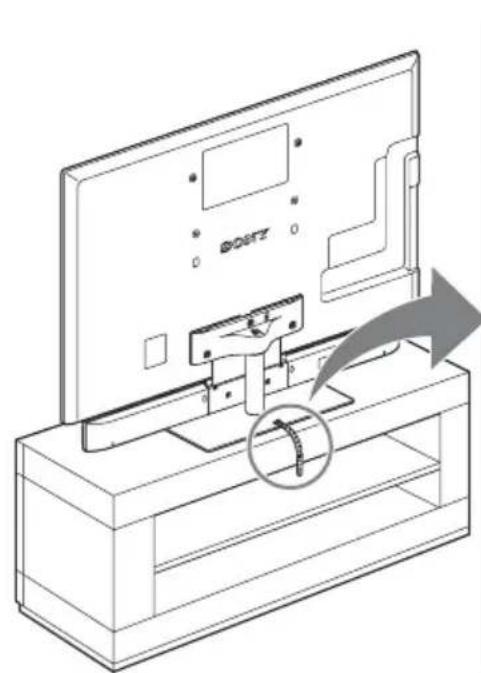

• Installare il televisore lasciando uno spazio inferiore a 25 cm dalla parete. La parete impedirà al televisore di cadere anche se il televisore dovesse inclinarsi all’indietro, verso la parete. Installazione del televisore su un supporto 1 Posizionare il televisore al centro del supporto. 2 Adattare il corsetto di sicurezza (in dotazione) al televisore, quindi fissarlo saldamente con la vite per il corsetto di sicurezza (M4 × 10 mm) (in dotazione) utilizzando un cacciavite. 3 Serrare il corsetto di sicurezza al supporto utilizzando la vite in legno per il corsetto di sicurezza (M3,8 × 20 mm) (in dotazione). Nota Attenzione Note Vite per il corsetto di sicurezza (M4 × 10 mm) (in dotazione)Vite in legno per il corsetto di sicurezza (M3,8 × 20 mm) (in dotazione)17

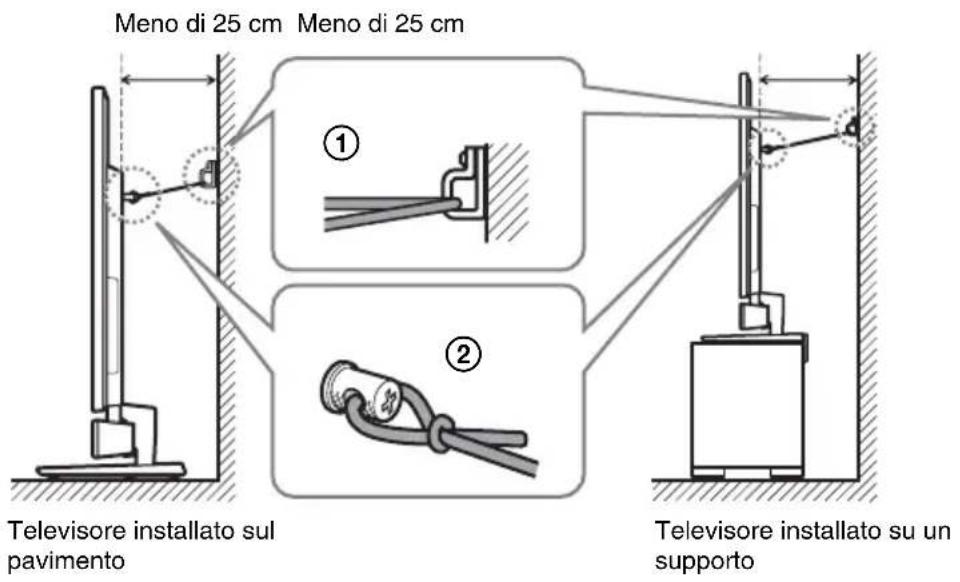

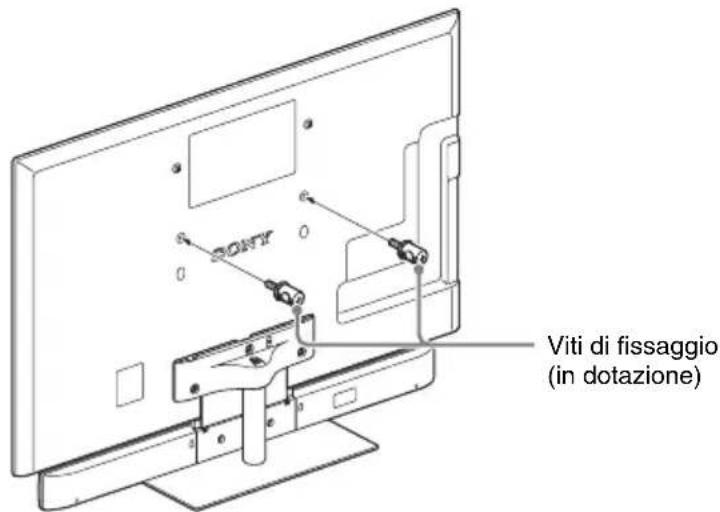

Fissaggio del televisore alla parete Preparare una corda o una catena robusta (non in dotazione) e un dispositivo di fissaggio (non in dotazione) per assicurare il televisore alla parete. Assicurare il dispositivo di fissaggio a una parete rinforzata. Malgrado il televisore sia stato fissato al supporto, accertarsi di averlo fissato alla parete attenendosi alla seguente procedura. 1 Rimuovere le viti dal retro del televisore. (2 viti) 2 Serrare le viti di fissaggio (in dotazione) alla parte posteriore del televisore. Le viti sul retro del televisoreViti di fissaggio (in dotazione) continua18

3 Assicurare il dispositivo di fissaggio alla parete rinforzata (1), quindi far passare la corda o la catena attraverso i fori delle viti di fissaggio e del dispositivo di fissaggio (2). Legare saldamente tra loro le estremità della corda o della catena.

Meno di 25 cm Meno di 25 cm Televisore installato sul pavimento Televisore installato su un supporto19

Staffa di fissaggio A Dimensioni (circa) 338 mm × 214 mm × 11,5 mm (l/a/p) Peso (circa) 1.300 g Staffa di fissaggio B Dimensioni (circa) 338 mm × 212 mm × 17,2 mm (l/a/p) Peso (circa) 1.250 g Tubo di estensione Dimensioni (circa) φ43 mm × 216,8 mm Peso (circa) 660 g Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso. Caratteristiche tecniche2
