Produkttyp	Montagekit für Heimkino-Lautsprecher
Marke	Sony
Modell	WSCT550B40
TV-Kompatibilität	KDL-46HX92□, KDL-46HX82□, KDL-40/46NX72□, KDL-40/46HX72□, KDL-40/46EX72□ (Modelle 2011)
Kit-Inhalt	Befestigungshalter A und B, Verlängerungshülse, verschiedene Schrauben, Abstandshalter, Unterlegscheiben, Stützgurt, Bedienungsanleitung
Abmessungen Halter A	338 x 214 x 11,5 mm (B x H x T)
Gewicht Halter A	1300 g
Abmessungen Halter B	338 x 212 x 17,2 mm (B x H x T)
Gewicht Halter B	1250 g
Abmessungen Verlängerungshülse	43 x 216,8 mm
Gewicht Verlängerungshülse	660 g
Installation	Auf Standfuß oder Wand, mindestens zwei Personen erforderlich
Sicherheit	Obligatorische Befestigung an der Wand oder am Möbelstück, um Umkippen zu vermeiden
Materialien	Metall und Kunststoff, Schrauben aus Stahl
Pflege	Mit einem trockenen, weichen Tuch reinigen, keine Scheuermittel verwenden
Reparierbarkeit	Ersatzteile beim Sony-Kundendienst erhältlich
Garantie	Siehe Sony-Allgemeine Geschäftsbedingungen

Häufig gestellte Fragen - WSCT550B40 SONY

Welche Fernseher sind mit dem Kit WSCT550B40 kompatibel?

Das Kit ist für Sony-Fernseher der Serien KDL-46HX92, KDL-46HX82, KDL-40/46NX72, KDL-40/46HX72 und KDL-40/46EX72 (Modelle 2011) ausgelegt. Überprüfen Sie die genaue Kompatibilität in der Bedienungsanleitung.

Was ist der Unterschied zwischen den Befestigungshaltern A und B?

Halter A ist für Fernseher mit flacher Rückseite, während Halter B für Fernseher mit gewölbter Rückseite ist. Wählen Sie den zur Form Ihres Fernsehers passenden Halter.

Kann ich den Lautsprecher SS-CT550W alleine installieren oder müssen zwei Personen sein?

Es ist zwingend erforderlich, dass mindestens zwei Personen den Lautsprecher und den Fernseher installieren, um Stürze und Verletzungen zu vermeiden. Führen Sie die Installation niemals alleine durch.

Wie installiere ich den Lautsprecher auf dem Standfuß des Fernsehers?

Entfernen Sie die Hülse vom Standfuß und ersetzen Sie sie durch die mitgelieferte Verlängerungshülse. Befestigen Sie den vorbereiteten Lautsprecher mit den silbernen Schrauben an der Rückseite des Fernsehers, setzen Sie den Fernseher dann wieder auf den Standfuß und schrauben Sie ihn mit den schwarzen Schrauben B fest.

Welche Sicherheitsvorkehrungen muss ich bei der Wandmontage beachten?

Stellen Sie sicher, dass die Wand ausreichend stabil ist, und verwenden Sie die mitgelieferten Abstandshalter und Schrauben. Lehnen Sie sich nicht gegen den Fernseher oder den Lautsprecher, sobald sie installiert sind. Befestigen Sie außerdem den Stützgurt, um ein Umkippen zu verhindern.

Was tun, wenn ich den Fernseher mit der Wandhalterung SU-WL500 aufhängen möchte?

Mit dem SU-WL500 können Sie den Winkel nur auf 0° oder 5° nach unten einstellen. Für größere Winkel (10°, 15°, 20°) installieren Sie den Lautsprecher direkt an der Wand.

Wie befestige ich den Fernseher am Möbelstück, um ein Umfallen zu verhindern?

Stellen Sie den Fernseher in die Mitte des Möbelstücks, hängen Sie den Stützgurt an der Rückseite des Fernsehers ein und befestigen Sie ihn mit der mitgelieferten Holzschraube am Möbelstück. Lassen Sie weniger als 25 cm zwischen dem Fernseher und der Wand.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen einen Kreuzschlitzschraubendreher, um die mitgelieferten Schrauben anzuziehen. Es sind keine weiteren Werkzeuge erforderlich, aber halten Sie ein weiches Tuch bereit, um den Fernseher beim Hantieren zu schützen.

Kann ich dieses Kit mit anderen Fernsehmarken verwenden?

Nein, dieses Kit ist ausschließlich für die aufgeführten Sony-Modelle konzipiert. Die Verwendung mit einem anderen Fernseher könnte zu Instabilität und Sturzgefahr führen.

Was tun, wenn eine Schraube verloren geht oder beschädigt ist?

Kontaktieren Sie den Sony-Kundendienst, um Ersatzteile zu erhalten. Verwenden Sie keine nicht mitgelieferten Schrauben, da diese möglicherweise nicht geeignet sind.

BEDIENUNGSANLEITUNG WSCT550B40 SONY

Laat de kabels nicht geklemd raken.

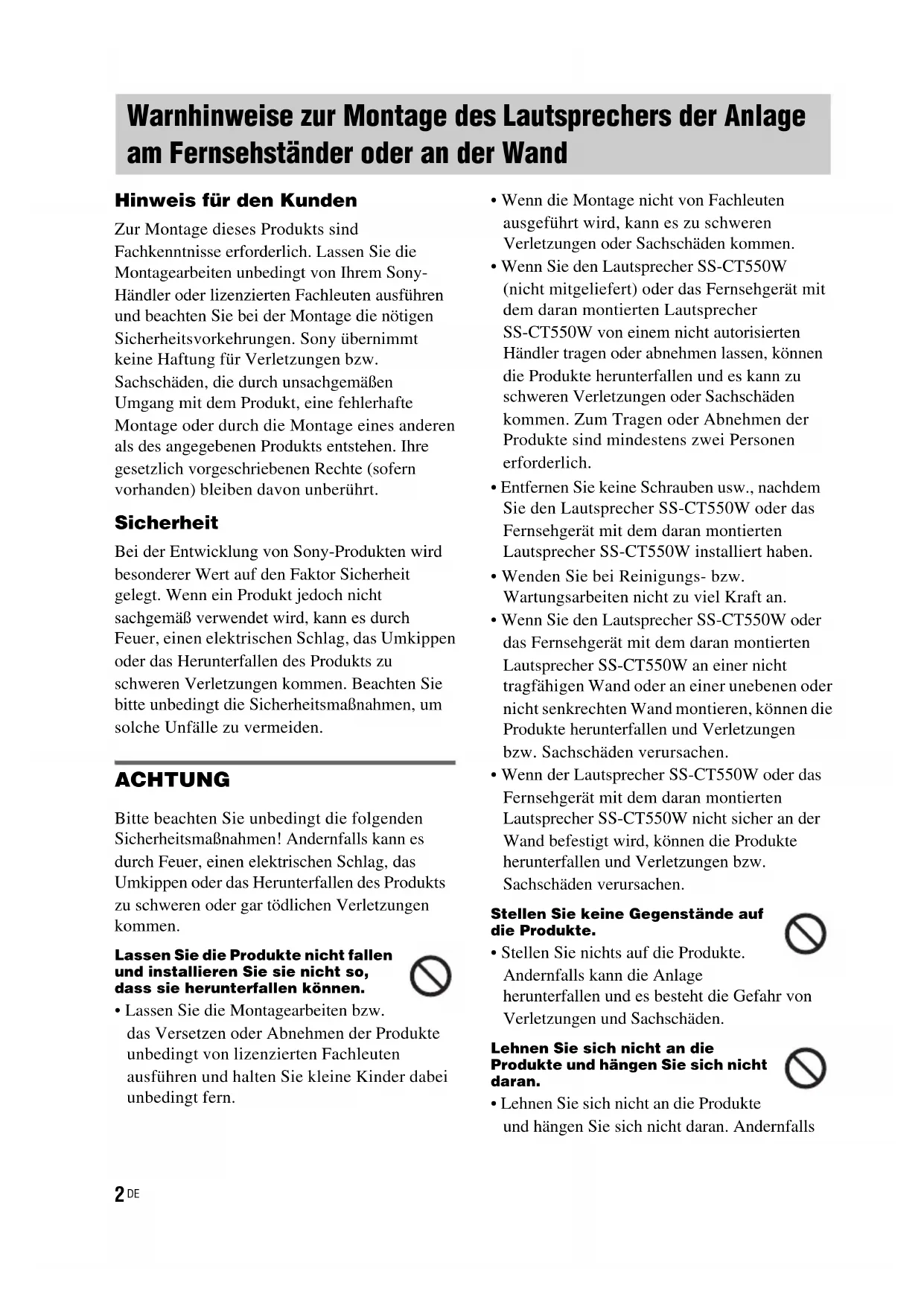

Warnhinweise zur Montage des Laufsprechers der Anlage am Fernsehsteller oder an der Wand

Hinweis für den Kunden

Zur Montage这点es Produktis sind
Fachkennissene erforderlich. Lassen Sie die
Montagcarbeiten unbedingt von Ihrem Sony-
Handler oder lizenzierten Fachleuten ausfuhren
und beachten Sie bei der Montage die nötigen
Sicherheitsvorkehrungen. Sony übernimmt
keine Haftung fur Verletzungen bzw.
Sachsäden, die durch unsachgemäßen
Umgang mit dem Produkt, eine fehlerhafte
Montage oder durch die Montage eines anderen als des angegebenen Produktis entstehen. Ihr gesetzlich vorgeschrieben Rechte (sofern
vorhanden) bleiben davon unberührt.

Sicherheit

Bei der Entwicklung von Sony-Produkten wird besonderer Wert auf den Faktor Sicherheit gelegt. Wenn ein Produkt jedoch nicht sachgemäß verwendet wird, kann es durch Feuer, einen elektrischen Schlag, das Umkippen oder das Herunterfallen des Produkts zu schweren Verletzungen kommt. Beachten Sieitte unbedingt die Sicherheitsmaßnahmen, um solche Unfälle zu vermeiden.

ACHTUNG

Bitte beachten Sie unbedingt die folgenden Sicherheitsmaßnahmen! Andernfalls kann es durch Feuer, einen elektrischen Schlag, das Umkippen oder das Herunterfallen des Produkts zu schweren oder gar tödlichen Verletzungenkommen.

Lassen Sie die Produkte nicht fallen und installieren Sie sie nicht so, dass sie herunterfallen können.

• Lassen Sie die Montagearbeiten bzw. das Versetzen oder Abnehmer der Produkte unbedingt von lizenzierten Fachleuten ausführren und halten Sie keine Kinder damit unbedingt fern.

• Wenn die Montage nicht von Fachleuten ausgeführrt wird, kann es zu schweren Verletzungen oder Sachschäden kommt.

• Wenn Sie den Laufsprecher SS-CT550W (nicht mitgeliefert) oder das Fernsehgerät mit dem daran montierten Laufsprecher SS-CT550W von einem nicht autorisierten Handler tragen oder abnehmer halten, können die Produkte herunterfallen und es kann zu schweren Verletzungen oder Sachschäden kommt. Zum Tragen oder Abnehmer der Produkte sind mindestens zwei Personen erforderlich.
• Entfernen Sie keine Schrauben usw., nach dem Sie den Laufsprecher SS-CT550W oder das Fernsehgerät mit dem daran montierten Laufsprecher SS-CT550W installiert haben.
  Wenden Sie bei Reinigungsbzw. Wartungsarbeiten nicht zu viel Kraft an.
• Wenn Sie den Laufsprecher SS-CT550W oder das Fernsehgerät mit dem daran montierten Laufsprecher SS-CT550W an einer nicht tragfähigen Wand oder an einer unebenen oder nicht senkrechten Wand montieren, können die Produkte herunterfallen und Verletzungen bzw. Sachschäden verursachen.
• Wenn der Laufsprecher SS-CT550W oder das Fernsehgerät mit dem daran montierten Laufsprecher SS-CT550W nicht sicher an der Wand befestigt wird, können die Produkte herunterfallen und Verletzungen bzw. Sachschäden verursachen.

Stellen Sie keine Gegenstände auf die Produkte.

• Stellen Sie nichts auf die Produkte.

Andernfalls kann die Anlage herunterfallen und es besteht die Gefahr von Verletzungen und Sachschäden.

Lehnen Sie sich nicht an die Produkte und hangen Sie sich nicht daran.

• Lehnen Sie sich nicht an die Produkte und hangen Sie sich nicht daran. Andernfalls

konna n sie auf Sie fallen und schwere Verletzungen verursachen.

Wahlen Sie den Montageort sorgfältig aus.

• Montieren Sie die Produkte nicht an Stellen wie z. B. einem Pfeiler, beiden die Ecken oder die Seiten des Geräts über die Wandfläche hinausragen. Andernfalls konnten Personen oder Gegenstände gegen die vorstehenden Ecken oder Seiten des Produktsstoßen. Dabei besteht die Gefahr von Verletzungen oder Sachschäden.
• Schützen Sie die Produkte vor Regen oder sonstiger Feuchtigkeit und verschüten Sie keine Flüssigkeit darauf. Andernfalls besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.
• Montieren Sie die Produkte auf keinen Fall in Höhe, feuchter oder übermäßig staubiger Umgebung und nicht an Orten, an denen sie Mechanischen Vibrationen ausgesetzt sind. Andernfalls besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.
• Halten Sie brennbare Materialien bzw. offenes Feuer (z. B. Kerzen) von den Produkten fern.
• Montieren Sie die Produkte nicht über oder unter einer Klimaanlage. Wenn die Produkte langere Zeit dem Luftstrom von einer Klimaanlage ausgesetzt sind oder durch an der Klimaanlage austretendes Wasser nass werden, konnte dies zu Feuer, einem elektrischen Schlag oder zu Fehlfunktionen am Gerät führen.

Achten Sie darauf, keine Kabel einzuklemen.

• Wenn das Netzkabel oder die Verbindungskabel zwischen den Produkten und der Wand, dem Boden oder etwas anderem eingeklemmt oder mit Gewalt gebogen oder verdrecht werden, wird möglicherweise die Kabelisolierung beschädigt. Die blanken Drähte können zu einem Kurzschluss führen oder es kann zu einer elektrischen Unterbrechung kommt. In dieser Fall besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.

• Treten Sie nicht auf das Netzkabel oder die Verbindungskabel, wenn Sie die Produkte tragen. Die Kabel konnten beschädigt werden. In thisum Fall besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.

Blockieren Sie nicht die Luftungsöffnungen an den Produkten.

• Wenn Sie die Luftungsöffnungen abdecken (zum Beispiel mit einem Tuch), kann es im Inneren des Produkts zu einem Wärnestau kommt, der ein Feuer auslösen kann.

Achten Sie darauf, nicht über die Kabel zu stolpern.

• Andernfalls konnten Sie ausrutschen oder die Produkte konnenkippen, umfallen und Verletzungen verursachen.

VORSICHT

Wenn Sie die folgenden Sicherheitsmaßnahmen nicht beachten, besteht die Gefahr von Verletzungen oder Sachschäden.

Montieren Sie ausschließlich die angegebenen Produkte.

• Dieses Produkt ist ausschließlich für die Verwendung mit den angegebenen Produkten entwickelt worden. Wenn Sie andere als die angegebenen Geräte installieren, können sie herunterfallen, Teile konnen brechen und es besteht Verletzungsgefahr.
• Nehmen Sie an den Produkten keine Veränderungen vor.
• Stellen Sie nichts Heiβes direkt auf die Produkte. Durch Hitzeinwirkung konnen sich die Produkte verfarben oder verformen.

Befestigen Sie den Lautsprecher der Anlage und das Fernsehgerät unbedingt sicher.

• Befestigen Sie den Laufsprecher SS-CT550W safer am Fernsehgerät. Befestigen Sie dann das Fernsehgerät mit dem daran montierten Laufsprecher SS-CT550W safer auf einem Ständer oder an der Wand. Wenn der Laufsprecher SS-CT550W und das Fernsehgerät nicht safer montiert sind,

konna n sie herunterfallen oder umkippen und Verletzungen verursachen.

Üben Sie keinen Druck auf die Produkte aus und schützen Sie sie vor Stößen.

• Wenn Sie den Lautsprecher SS-CT550W an einem Fernsehsteller oder das Fernsehgeber mit dem angebrachten Lautsprecher SS-CT550W an der Wand montieren, stützen Sie sich nicht mit der Hand auf den Lautsprecher bzw. das Fernsehgeber. Stoffen Sie nicht mit harten Gegenständen, wie z. B. einem Schraubenzieher, an den Lautsprecher oder das Fernsehgeber.

Umstellen des Fernsehgeräts mit dem daran montierten Lautsprecher SS-CT550W

Wenn Sie beim Umstellen mit Gewalt vorgehen, kann es zu Verletzungen oder Sachschäden kommt. Beachten Sie unbedingt die Anweisungen und Hinweise im Folgenden.

• Zum Tragen des Fernsehgeräts mit dem daran montierten Laufsprecher SS-CT550W sind mindestens zwei Personen erforderlich. Vergewissern Sie sich, dass das Netzkabel vom Strom getrennt ist und das zusätzliche Geräte entfernt wurden.
• Achten Sie darauf, sich nicht die Fuß oder Hande unter dem Fernsehgerät mit dem daran montierten Laatsprecher SS-CT550W einzuklemen.
• Ziehen Sie das Fernsehgerät mit dem daran montierten Lautsprecher SS-CT550W nicht über den Boden. Andernfalls können sich Teile am Boden des Produkts losen und den Fußboden beschädigen.
• Halten Sie das Fernsehgerät mit dem daran montierten Laufsprecher SS-CT550W beim Tragen nicht am Laufsprecherteil SS-CT550W. Andernfalls besteht die Gefahr von Verletzungen oder Sachschäden.

Hinweise zur Installation

• Legen Sie beim Zusammenbauen ein Tuch auf den Fußboden, damit es nicht zu Beschäftigungen des Fußbodens kommt.
• Stellen Sie die Produkte auf einer stabilen und ebenen Bodenfläche auf.
• Zur Montage der Produkte sind mindestens zwei Personen erforderlich. Wenn Sie es allein

versuchen, besteht Unfall- oder Verletzungsgefahr.

• Halten Sie Kinderisia unbedingt fern.

Montieren Sie die Produkte unbedingtsicher und gemäß den Anweisungen.

• Ziehen Sie die Schrauben fest an. Wenn der Laufsprecher SS-CT550W nicht sicher montiert wird, kann er herunterfallen und Schäden oder Verletzungen verursichen.
• Achten Sie darauf, dass Sie sich beim Zusammenbauern der Produkte nicht die Hande oder Finger einklemmen.

Hinweise zur Montage an der Wand

• Wenn die Produkte lange Zeit an der Wand montiert bleiben, kann sich die Wand dahinter und darüber verfahren und die Tapete kann sich von der Wand lose. Dies hangt vom Material der Wand ab.
• Wenn die Produkte später von der Wand abgenommen werden, bleiben die Bohrlocher für die Schrauben sightbar.
• Lassen Sie sich von den mit der Montage betrauten, lizenzierten Fachleuten bei der Wahl einer geeigneten Montageposition beraten, damit die Produkte keinen Funkstörungen usw. ausgesetzt sind.

Hinweis für Kunden: Die folgenden Informationen gelten nur für Geräte, die in Ländern verkauft werden, in denen EU-Richtlinien gelten.

Der Hersteller theses Produktes ist Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japan. Bevollmachtigter für EMV und Produktionsicherheit ist Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland. Für Kundendienst oder Garantiangelegenheiten wenden Sie sichitte an die in Kundendienst- oder Garantiedokumenten genannten Adressen.

Lieferumfang

Montagehalterung A (1)

Montagehalterung B (1)

Erweiterungsansatz (1)

• Schrauben A (M5 × 12 mm schwarz) (3)

• Schrauben B (M5 × 20 mm schwarz) (3)

• Schrauben für Montagehalterung (silbern) (2)

• Schrauben für die Wandmontagehalterung (M6× 16mm silbern) (4)

Abstandshalter (2)

• Polster für die Wandmontagehalterung (rechteckig) (2)

• Halteriemen (1)

• Schraube für den Halteriemen (M4× 10mm) (1)

• Holzschaube für den Halteriemen (M3,8 × 20 mm) (1)

Klemmschrauben (2)

Bedienungsanleitung (1)

Einrichtung

Sie können den Laufsprecher SS-CT550W (nicht mitgeliefert) an folgende Fernsehmodelle (nicht mitgeliefert) montieren:

KDL-46HX92□, KDL-46HX82□, KDL-40/46NX72□, KDL-40/46HX72□

• Die eigentlichen Modellbezeichnungen enthalten nicht „□“, sondern eindeutige Zahlen und/oder Zeichen für das jeweilige Modell.

Stand Mai 2011.

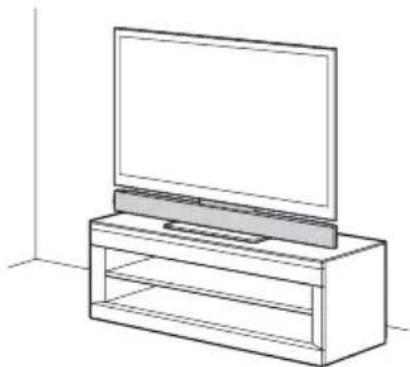

Die Abbildungen unter zeigen Beispiele zum Installieren des Laufsprechers (nicht mitgeliefert).

Hinweis

• Wenn Sie einen Platz für den Empfänger oder den Tiefsttonlautsprecher uw. wahlen, blockieren Sie nicht die Belüfung an der Rückseite des Empfängers bzw. des Tiefsttonlautsprechers.
• Montieren des Laufsprechers am Fernsehständer

• Montieren von Lautsprecher und Fernsehgerät an der Wand

Vorbereitungen für den Laufsprecher

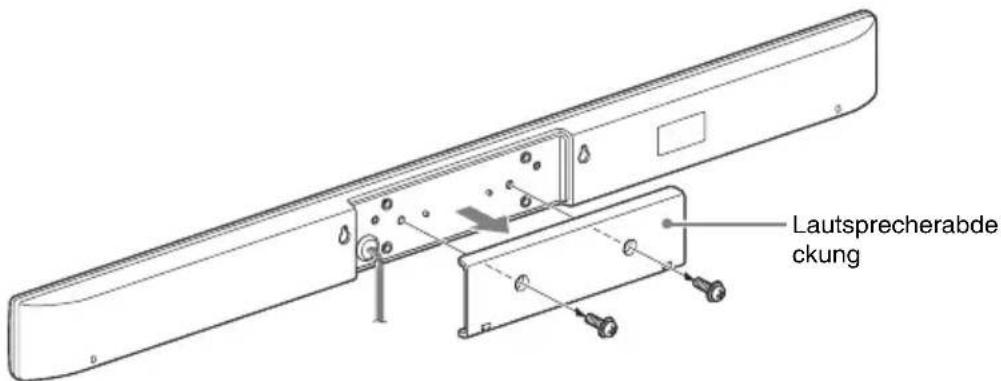

1 Entfernen Sie die Schrauben an der Rückseite des Laufsprechers und nehmen Sie dann die Laufsprecherabdeckung ab.

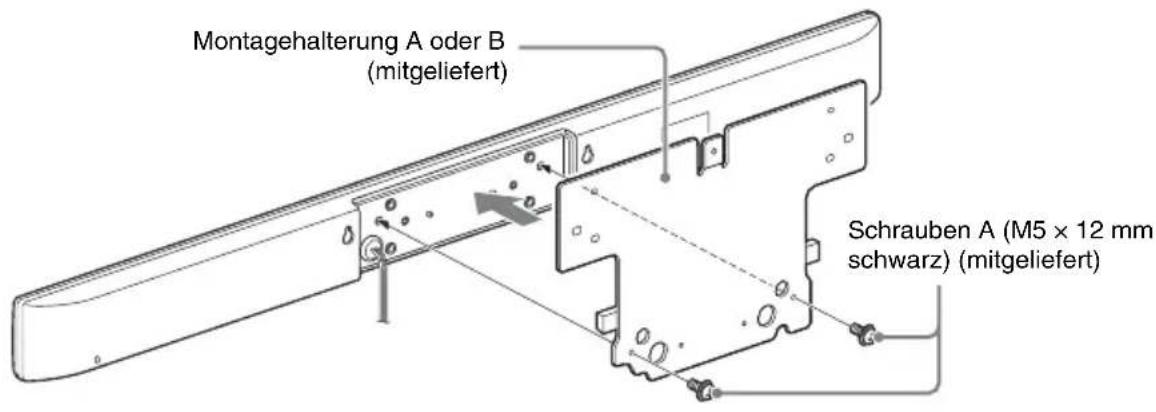

2 Befestigen Sie die Montagehalterung A oder B (mitgeliefert) mit den Schrauben A (M5 × 12 mm schwarz) (mitgeliefert) an der Rückseite des Laufsprechers.

Hinweis

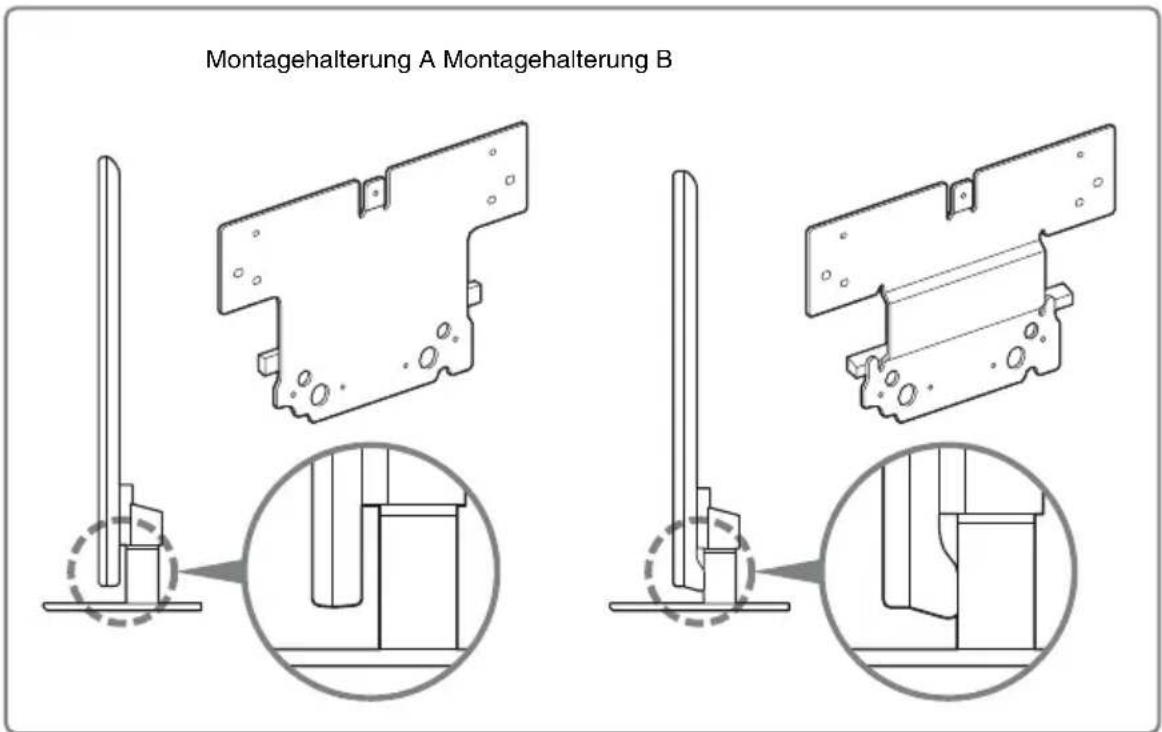

• In dem Paket befinden sich zwei Montagehalterungstypen.

Wahlen Sie die Halterung, die Ihrrem Fernsehgerät entspricht, abhängig von der Form der Rückseite des Fernsehgerats im unteren Bereich.

Montagehalterung A: Die Rückseite des Fernsehgeräts ist flach.
- Montagehalterung B: Die Rückseite des Fernsehgeräts weist eine Ausbuchtung auf.

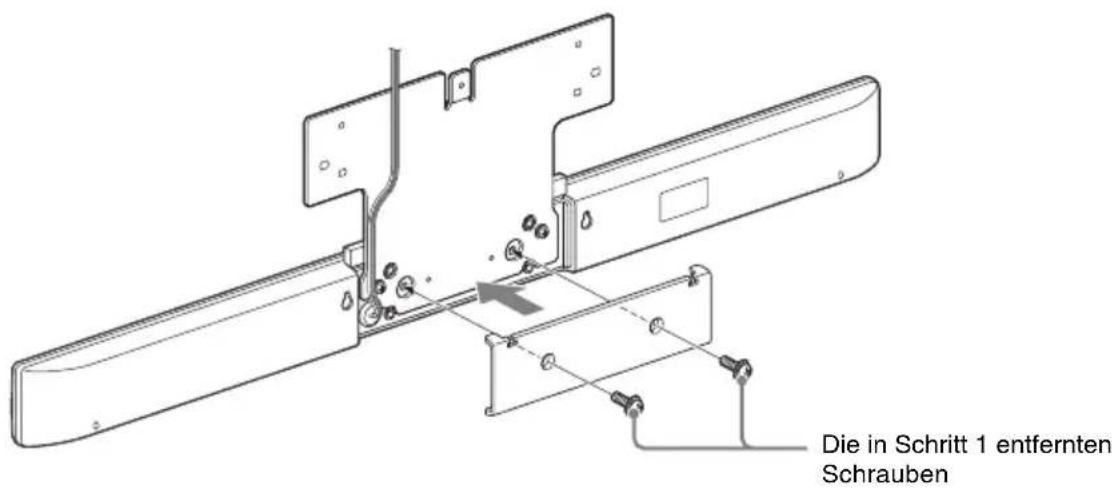

3 Montieren Sie die Laufsprecherabdeckung an der Rückseite des Lautsprechers mit der Montagehalterung mit den Schrauben, die Sie in Schritt 1 entfernt haben.

Hinweis

• Stellen Sie sichere, dass Sie die Lautsprecherabdeckung so anbringen, dass die Oberseite nach unten weist.

Vorbereitungen für das Fernsehgerät

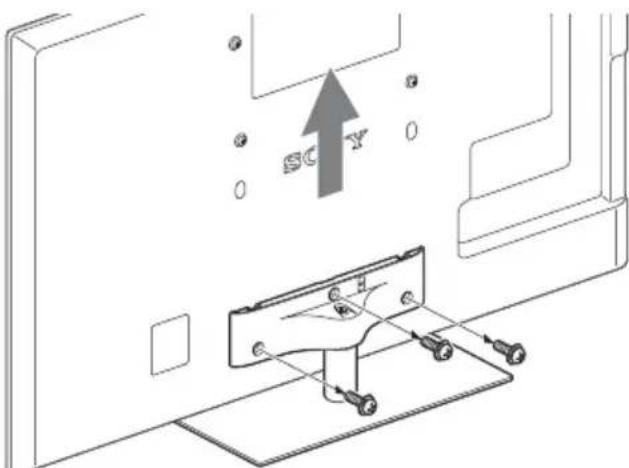

1 Entfernen Sie die Schrauben am Fernsehsteller und nehmen Sie dann das Fernsehgeber vom Fernsehsteller ab.

Hinweis

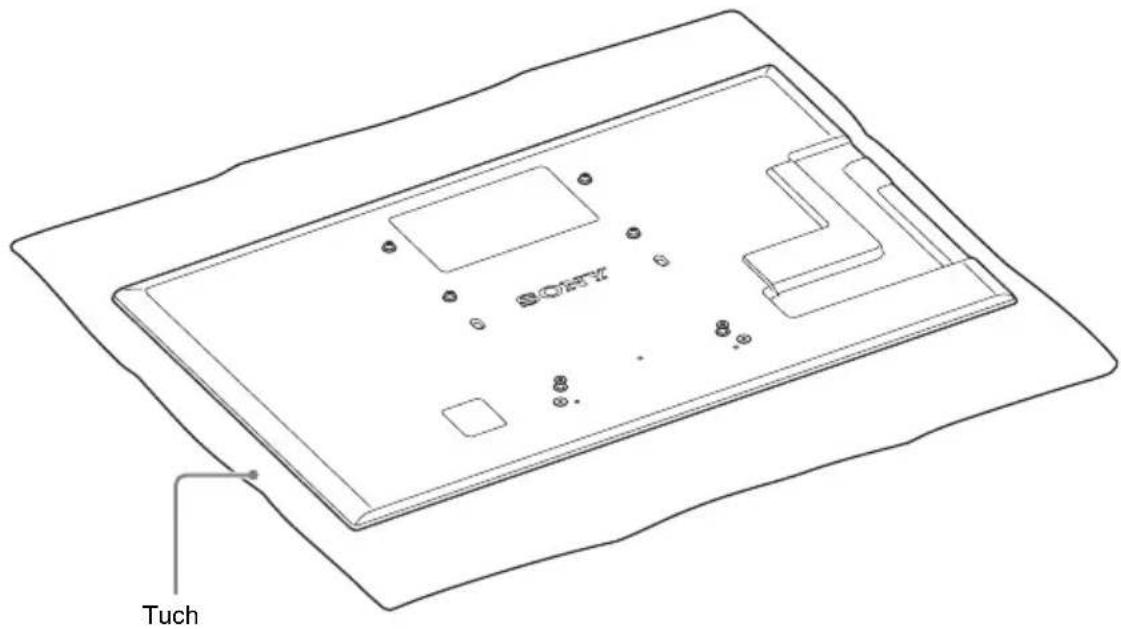

• Legen Sie das Fernsehgerät mit der Bildschirmsite nach unter auf ein weiches, dickes Tuch, um Schäden an der Mattscheibe des LCD-Bildschirms zu vermeiden.

Montieren des Laufsprechers am Fernsehsteller

Sie können den Laufsprecher SS-CT550W (nicht mitgeliefert) an folgende Fernsehmodelle (nicht mitgeliefert) montieren:

• KDL-46HX92□, KDL-46HX82□, KDL-40/46NX72□, KDL-40/46HX72□
• Die eigentlichen Modellbezeichnungen enthalten nicht „,☐“, sondern eindeutige Zahlen und/oder Zeichen für das jeweilige Modell.

Die Form des Fernsehständerfußes variiert bzw. bei den verschiedenen Fernsehmodellen. Sie konnen den Laufsprecher jedoch wie im Folgenden beschreiben an jeder Fernsehsteller montieren.

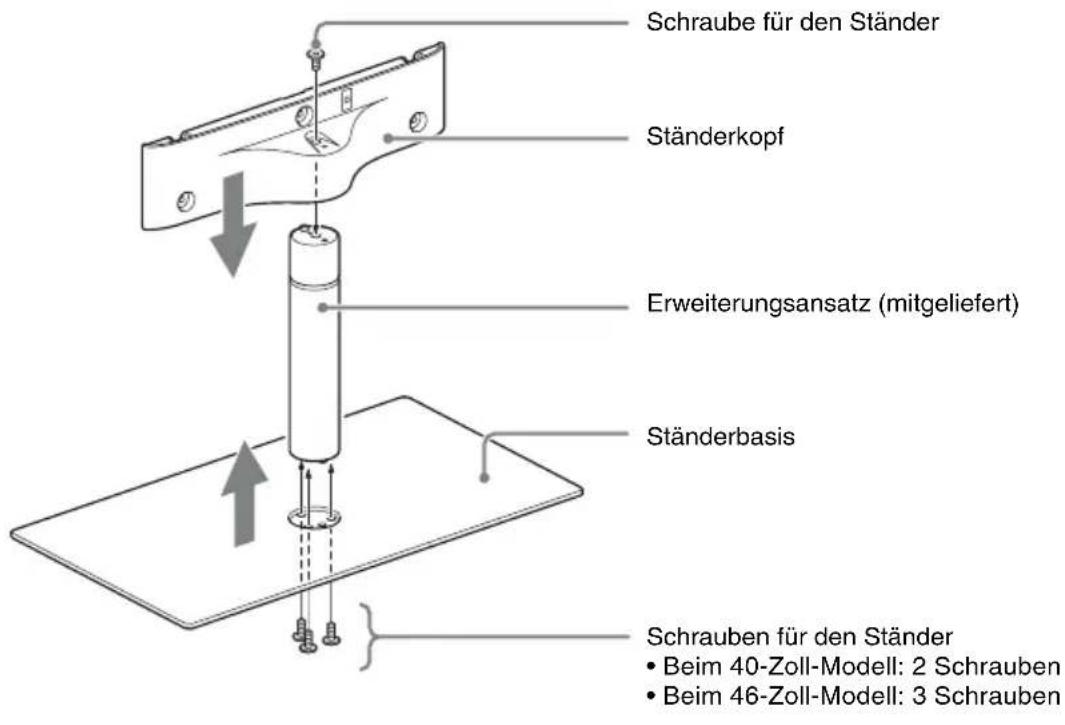

1 Tauschen Sie den Ständeransatz, den Sie unter „Vorbereitungen für das Fernsehgerät" entfernt haben, gegen den Erweiterungsansatz (mitgeliefert) aus.

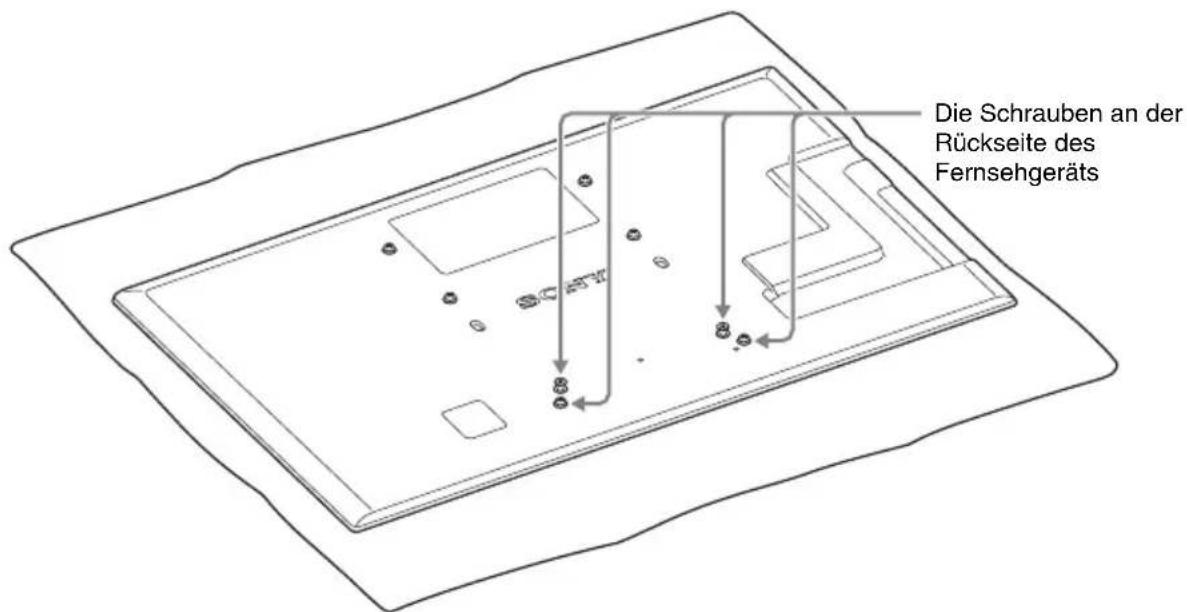

2 Entfernen Sie die Schrauben an der Rückseite des Fernsehgeräts, die Sie unter „Vorbereitungen für das Fernsehgeber" vorbereitet haben. (4 Schrauben)

3 Befestigen Sie den unter „Vorbereitungen für den Laufsprecher“ vorbereiteten Laufsprecher an der Rückseite des Fernsehgeräts und sichern Sieihn mit den Schrauben für die Montagehalterung (silbern) (mitgeliefert).

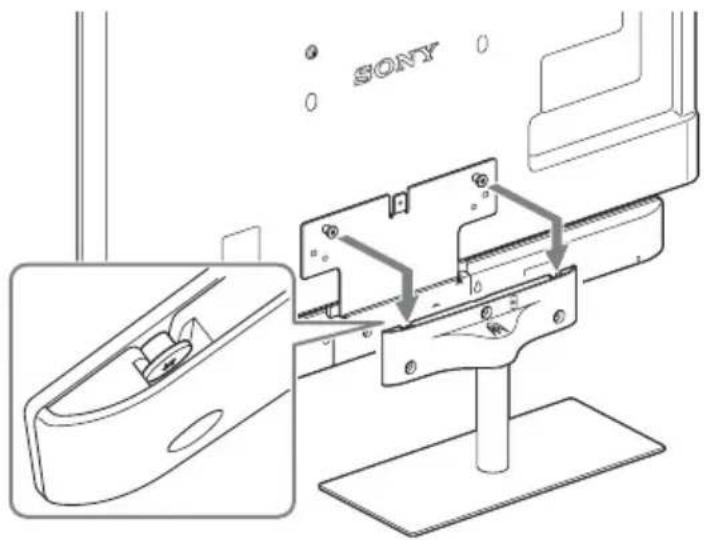

4 Bringen Sie den Fernsehsteller am Fernsehgerät an.

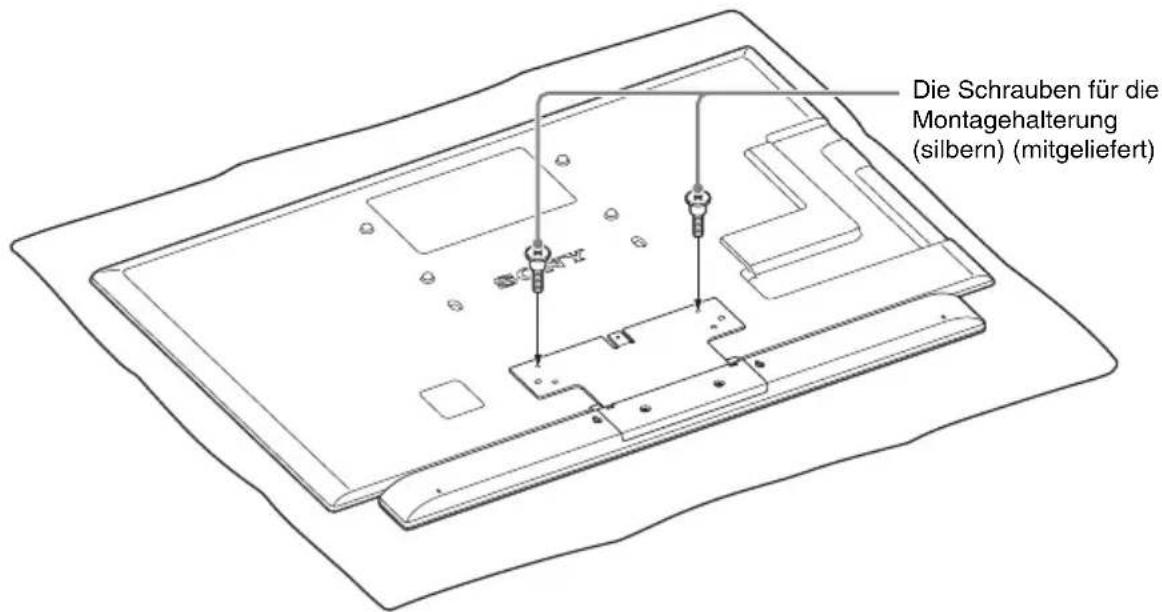

Setzen Sie die Schrauben für die Montagehalterung in die Schraubenbohrungen im Fernsehständerkopf ein und befestigen Sie das Fernschgerät, wie dargestellt, am Fernsehsteller.

Hinweis

• Halten Sie während und nach dem Befestigen das Fernsehgerät mit dem daran montierten Laufsprecher SS-CT550W und Ständer nicht am Laufsprecherteil SS-CT550W. Andernfalls besteht die Gefahr von Verletzungen oder Sachschäden.

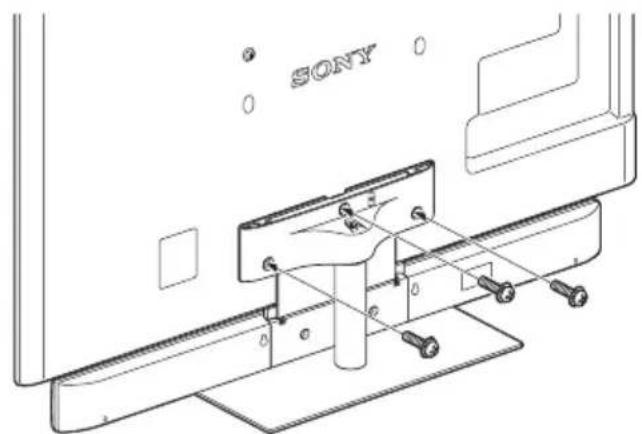

Sichern Sie das Fernsehgerät am Fernsehsteller mit den Schrauben B (M5 × 20 mm schwarz) (mitgeliefert).

Montieren von Laatsprecher und Fernsehgerät an der Wand

Sie können den Laufsprecher SS-CT550W (nicht mitgeliefert) mit folgenden Fernsehmodellen (nicht mitgeliefert) aufhängen:

• KDL-46HX92□, KDL-46HX82□, KDL-40/46NX72□, KDL-40/46HX72□
• Die eigentlichen Modellbezeichnungen enthalten nicht „,☐“, sondern eindeutige Zahlen und/oder Zeichen für das jeweilige Modell.
• Wie Sie das Fernsehgerät an der Wand montieren, schlagen Sieitte in der Bedienungsanleitung zum Fernsehgerät und der Wandmontagehalterung nach.

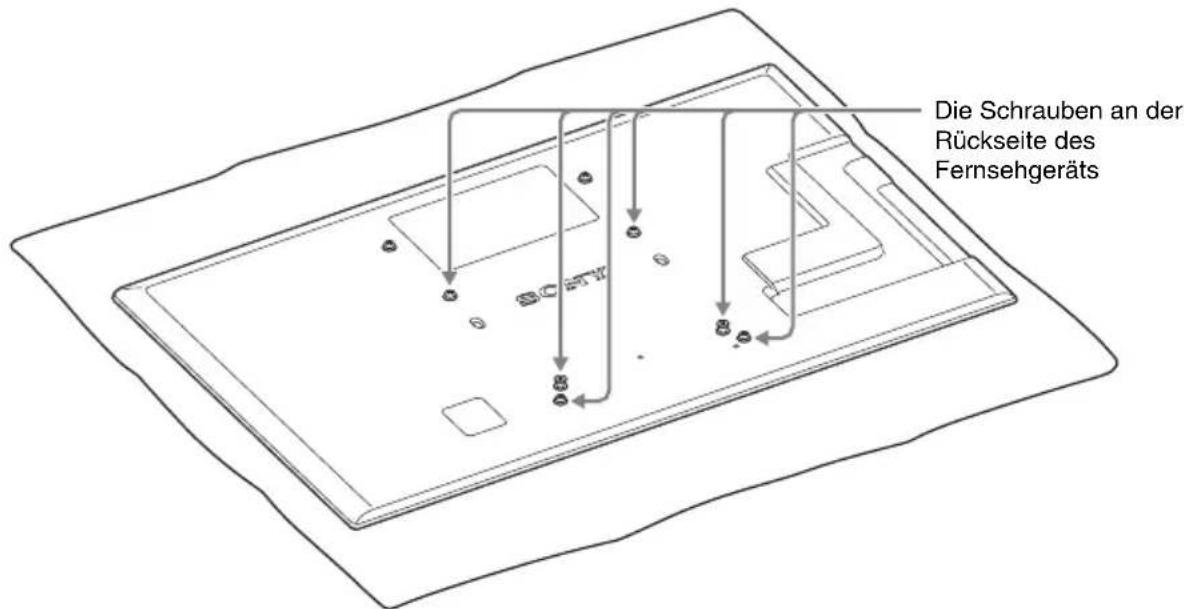

1 Entfernen Sie die Schrauben an der Rückseite des Fernsehgeräts, die Sie unter „Vorbereitungen für das Fernsehgerät“ vorbereitet haben. (6 Schrauben)

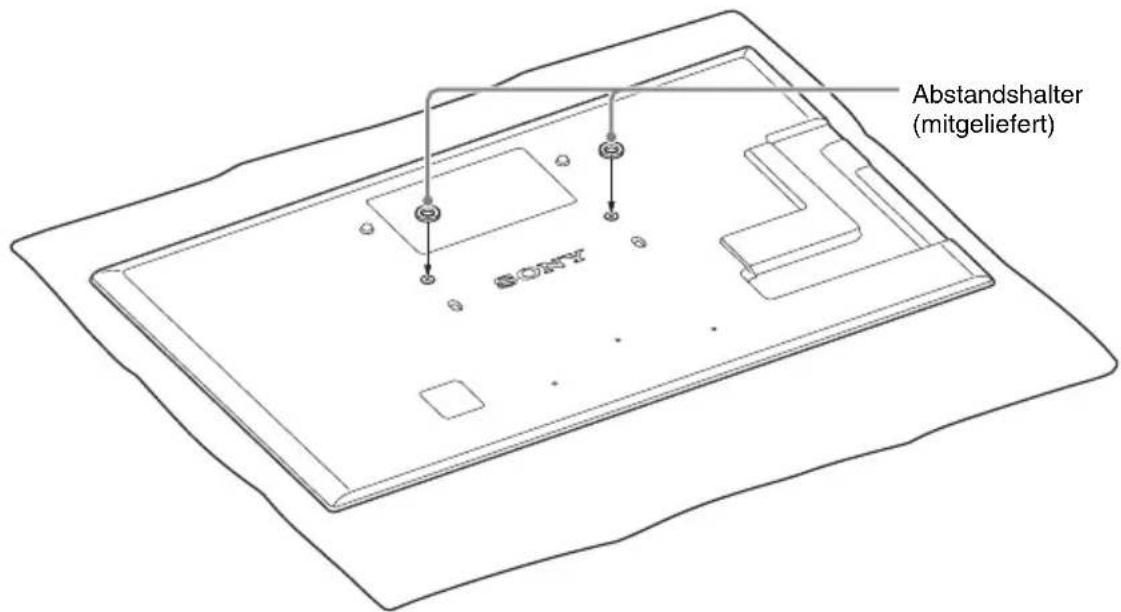

2 Positionieren Sie die Abstandshalter (mitgeliefert) über den Schraubenbohrungen im oberen Bereich der Rückseite des Fernsehgeräts, aus denen die beiden Schrauben entfernt wurden.

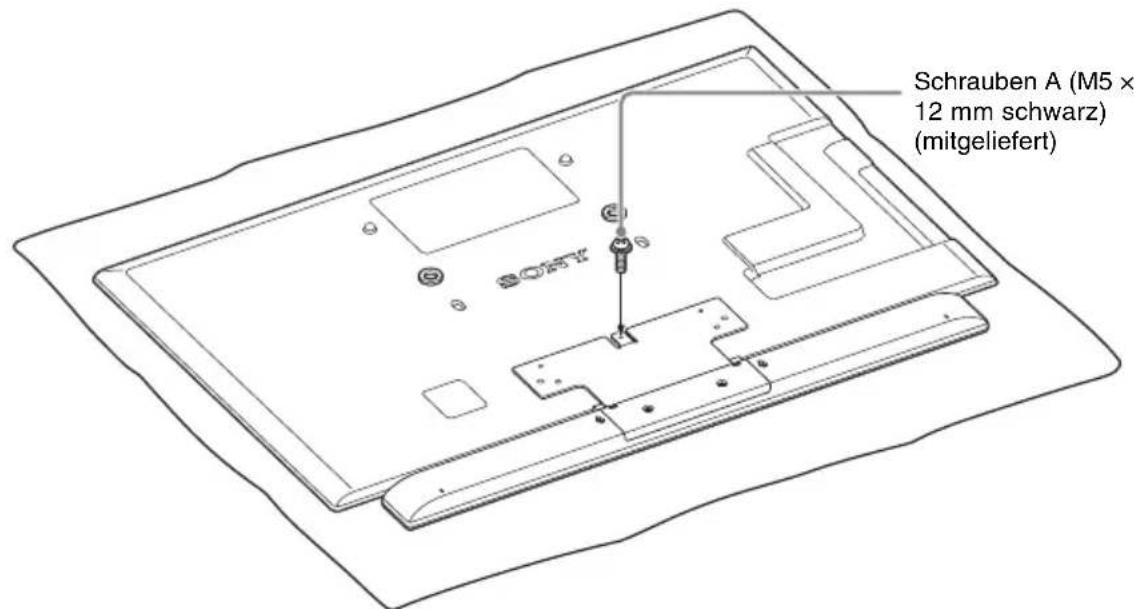

3 Befestigen Sie den unter „Vorbereitungen für den Laufsprecher“ vorbereiteten Laufsprecher an der Rückseite des Fernsehgeräts und sichern Sieihn mit den Schrauben A (M5 × 12 mm schwarz) (mitgeliefert).

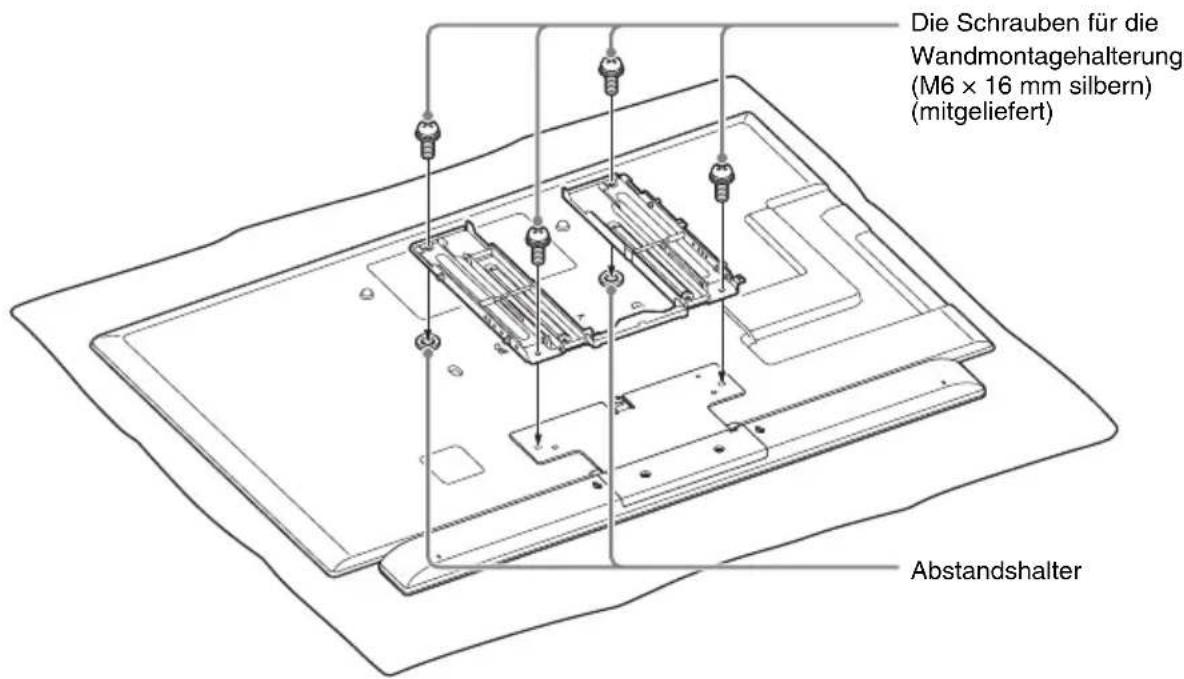

4 Sichern Sie die Wandmontagehalterung am Fernsehgerät mit den Schrauben für die Wandmontagehalterung (M6 × 16 mm silbern) (mitgeliefert).

Sichern Sie sie mit den Abstandshalten, die in Schritt 2 in die Schraubenbohrungen für die Schrauben der Wandmontagehalterung eingesetzt wurden.

Verwenden Sie die Abstandshalter und Schrauben für die Wandmontagehalterung im Lieferumfang des Produkts. Verwenden Sie keine Abstandshalterung im Lieferumfang anderer Fernsehgeräte.

Beispiel: Wenn Sie das Fernsehgerät mit der Wandmontagehalterung (SU-WL700, nicht mitgeliefert) aufhängen

5 Montieren Sie das Fernsehgerät an der Wand.

Einzelheiten zum Montieren des Fernsehgeräts an der Wand schlagen Sieitte in der Bedienungsanleitung zum Fernsehgerät nach.

Hinweis

• Halten Sie während und nach dem Aufhängen an der Wand das Fernsehgerät mit dem daran montierten Laufsprecher SS-CT550W nicht am Lautsprecherteil SS-CT550W. Andernfalls besteht die Gefahr von Verletzungen oder Sachschäden.

Wenn Sie das Fernsehgerät mit der Wandmontagehalterung (SU-WL500, nicht mitgeliefert) aufhängen

Sie konnen das Fernsehgerät mit dem daran montierten Laufsprecher SS-CT550W nur auf einen abwärts gerichteten Winkel von 0^ oder 5^ einstellen. Wenn Sie das Fernsehgerät auf einen abwärts geneigten Winkel von 10^ , 15^ oder 20^ einstellen möchten, montieren Sie den Laufsprecher SS-CT550W direkt an der Wand.

Wenn Sie das Fernsehgerät mit der Wandmontagehalterung (SU-WH500, nicht mitgeliefert) aufhängen

Weitere Informationen finden Sie in der Bedienungsanleitung der Wandmontagehalterung SU-WH500.

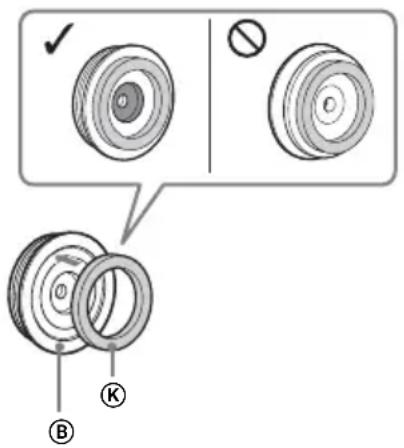

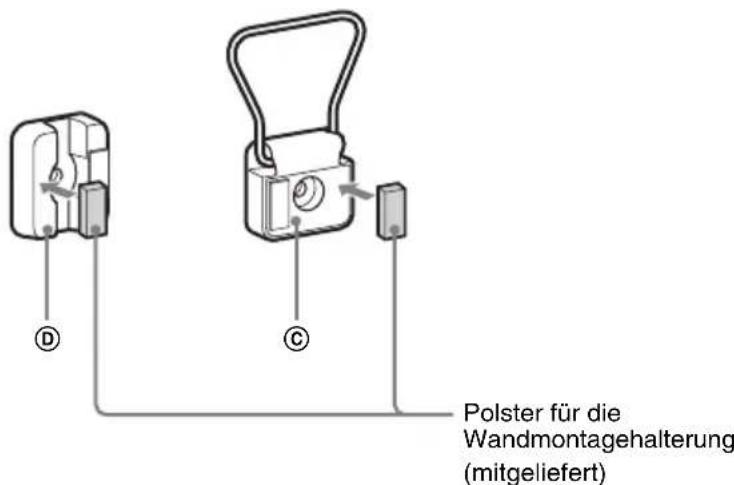

So bringen Sie die Polster an

(, , ) und entsprechen den in der Bedienungsanleitung der SU-WH500 verwendeten Symbolen.

1 Befestigen Sie das ringförmige Polster im Lieferumfang der Wandmontagehalterung SU-WH500 an der Scheibe im Lieferumfang der SU-WH500.

2 Befestigen Sie die Polster für die Wandmontagehalterung (mitgeliefert) an jeder Teil (© und ©) im Lieferumfang der SU-WH500, wie dargestellt.

Hinweis

• Verwenden Sie die Polster für die Wandmontagehalterung (rechtteckig) im Lieferumfang theses Produkts.
  Verwenden Sie keine rechteckigen Polster im Lieferumfang der Wandmontagehalterung SU-WH500.

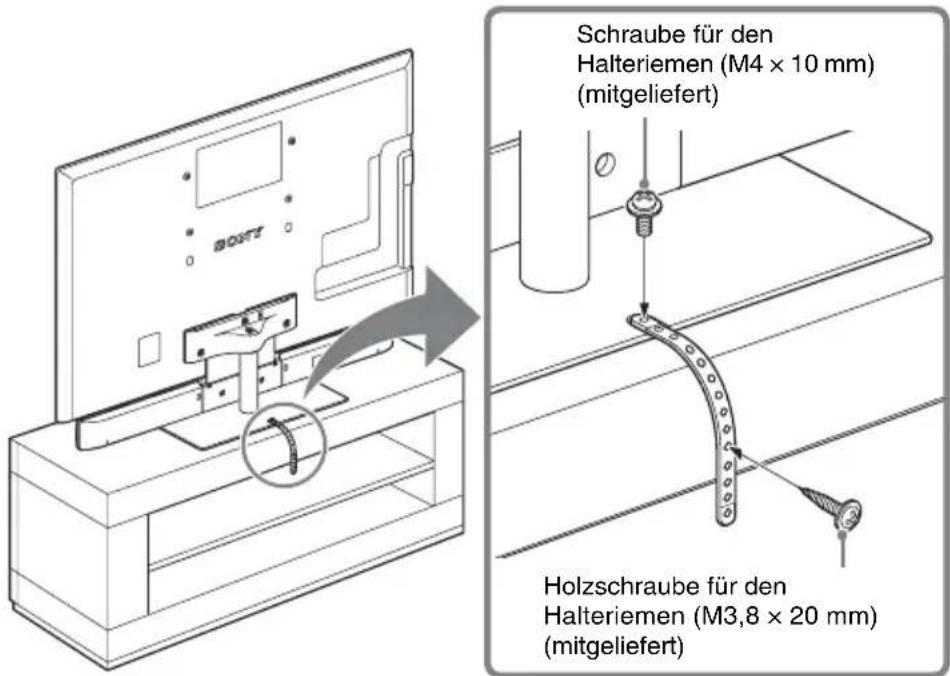

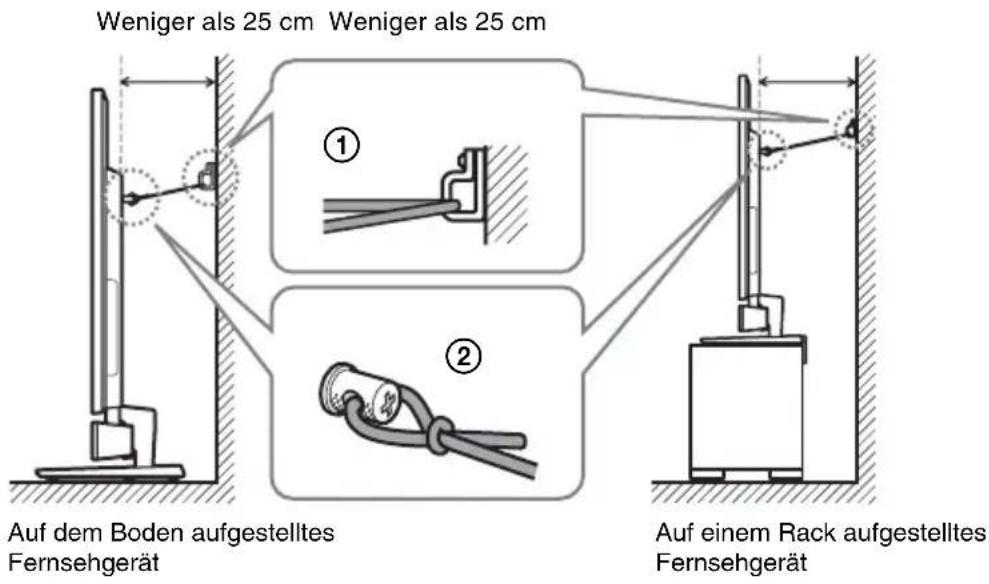

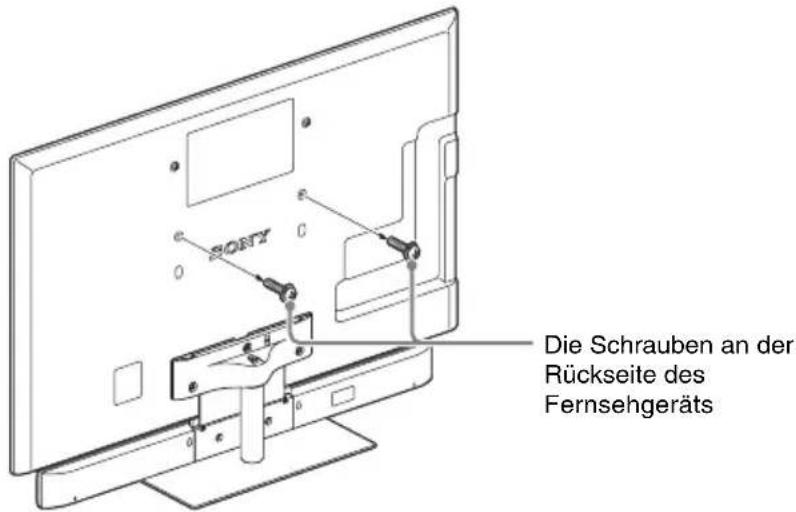

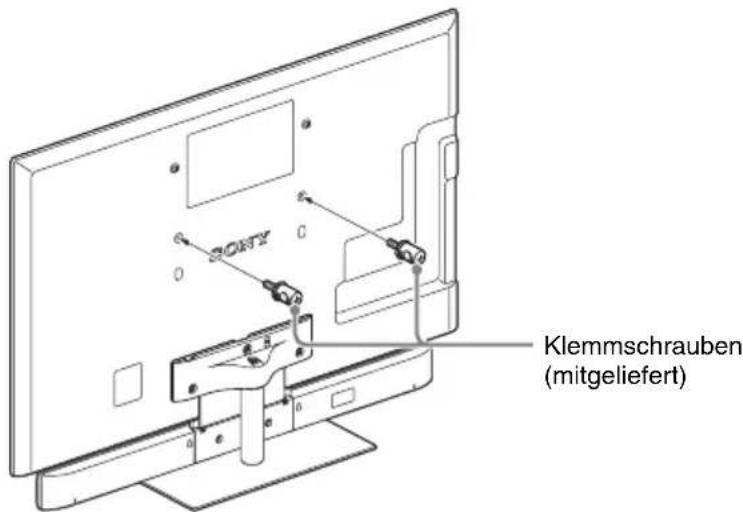

Anbringen einer Kipp- bzw. Fallsicherung für das Fernsehgerät

Als Sicherheitsmaßnahme konnen Sie das Fernsehgerät zusätzlich befestigen. Andernfalls kann das Fernsehgerät umkippen oder herunterfallen und schwere Verletzungen verursachen.

Warning

• Positionieren Sie das Fernsehgerät mit angebrachten Lautsprecher SS-CT550W weniger als 25 cm von der Wand entfernt und sichern Sie das Fernsehgerät fest an der Wand, um Verletzungen zu vermeiden.

Hinweise

• Achten Sie beim Aufstellen des Fernsehgeräts oder des Racks daraufuf, sich nicht die Finger einzukommen.

• Stellen Sie das Fernsehgerät so auf, dass ein Abstand von weniger als 25cm zur Wand besteht. So kann das Fernsehgerät nicht umfallen, falls es in Richtung Wand koppt.

Wenn Sie das Fernsehgerät auf ein Rack stellen

1 Stellen Sie das Fernsehgerät mittig auf das Rack.
2 Befestigen Sie den Halteriemen (mitgeliefert) mithilfe der Schraube für den Halteriemen (M4× 10mm) (mitgeliefert) am Fernsehgerät. Ziehen Sie die Schraube mit einem Schraubenzieher fest.
3 Befestigen Sie den Halteriemen mit der Holzschaube für den Halteriemen (M3,8 × 20 mm) (mitgeliefert) am Rack.

Sichern des Fernsehgeräts an einer Wand

Sichern Sie das Fernsehgerät mit einem starken Seil oder einer Kette (nicht mitgeliefert) und einem entsprechenden Befestigungsteil (nicht mitgeliefert) an der Wand. Montieren Sie das Befestigungsteil an einer verstärkten Wand.

Auch wenn Sie das Fernsehgerät am Rack befestigt haben, sollen den Sie es diesen Schritten entsprechend an einer Wand sichern.

1 Entfernen Sie die Schrauben an der Rückseite des Fernsehgeräts. (2 Schrauben)

2 Befestigen Sie die Klemmschrauben (mitgeliefert) an der Rückseite des Fernsehgeräts.

3 Montieren Sie das Befestigungsteil an der verstärkten Wand (1) und führen Sie dann das Seil oder die Kette durch die Ösen an den Klemmschrauben und am Befestigungsteil (2). Verbinden Sie dann die Seil- bzw. Kettenenden fest miteinander.

Technische Daten

Montagehalterung A

Abmessungen (ca.) 338mm× 214mm×

11,5 mm (B/H/T)

Gewicht (ca.) 1.300g

Montagehalterung B

Abmessungen (ca.) 338mm× 212mm×

17,2 mm (B/H/T)

Gewicht (ca.) 1.250g

Erweiterungsansatz

Abmessungen (ca.)

43 ~mm × 216,8 ~mm

Gewicht (ca.) 660 g

Änderungen, die dem technischen Forschritt dieren, bleiben vorbehalten.
