MANUALE UTENTE SAVA10 SONY

Istruzioni per l'uso ____

SA-VA10

WARNING

To prevent fire or shock hazard, do not expose the unit to rain or moisture.

Welcome!

Altavoces traseros 8 cm, tipo cono (2)

Generales

Alimentación	220-230 V CA,
Altavoces delanteros	50/60 Hz

Consumo	75 W
Altavoces delanteros

Dimensiones

Delantero izquierdo: Aprox. 190 x 565 x 280 mm (an/al/prf) Delantero dercho: Aprox. 190 x 565 x 265 mm (an/al/prf) Traseros: Aprox. 110 x 160 x 140 mm (an/al/prf)

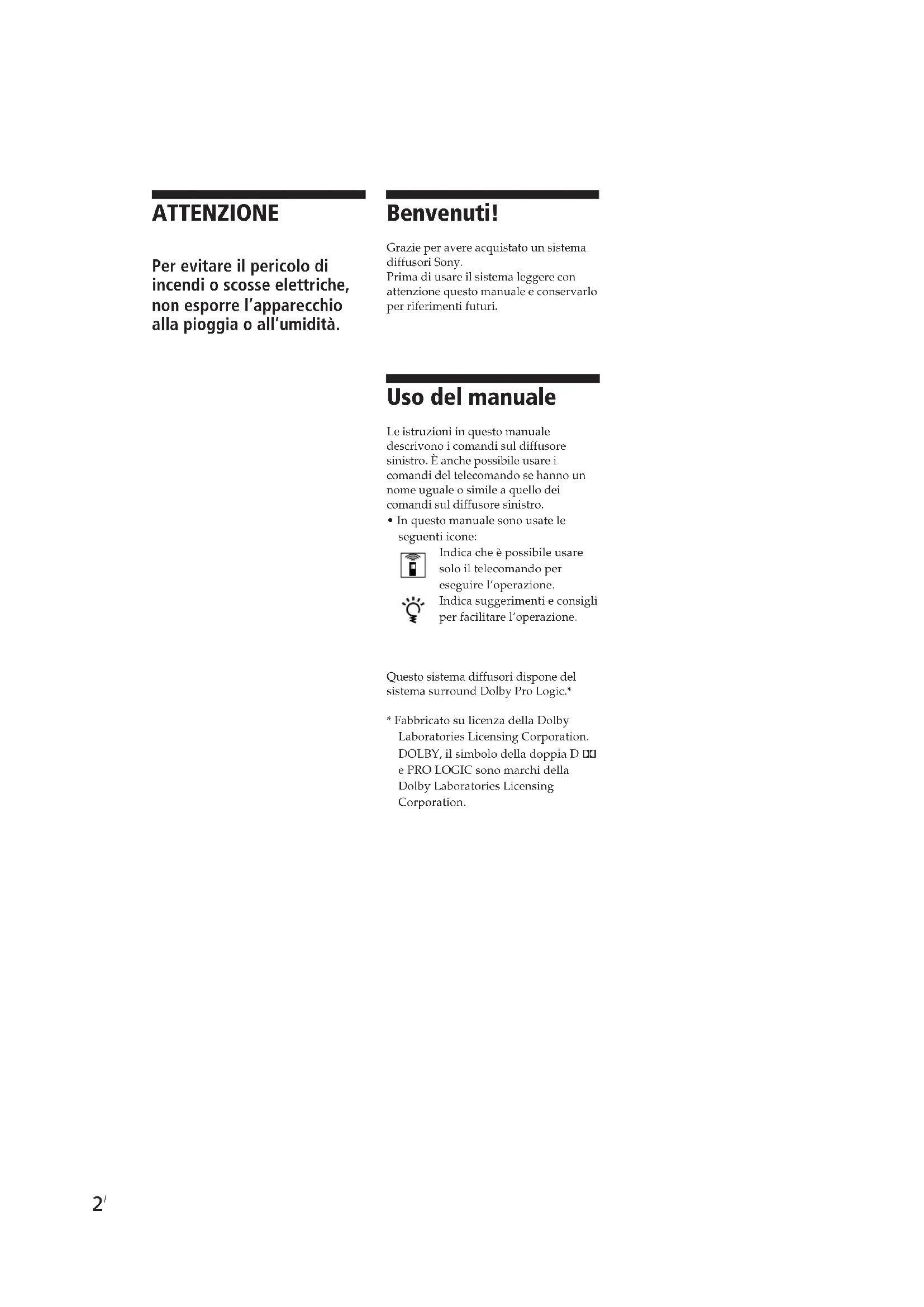

Per evitare il pericolo di incendi o scosse elettriche, non esporre l'apparecchio alla pioggia o all'umidità.

Benvenuti!

Grazie per avere acquistato un sistema diffusori Sony. Prima di usare il sistema leggere con attenzione questo manuale e conservarlo per riferimenti futuri.

Uso del manuale

Le istruzioni in questo manuale descrivono i comandi sul diffusore sinistro. È anche possibile usare i comandi del telecomando se hanno un nome uguale o simile a quello dei comandi sul diffusore sinistro.

- In questo manuale sono usate le seguenti icone:

Indica che è possibile usare solo il telecomando per eseguire l'operazione.

Indica suggerimenti e consigli per facilitare l'operazione.

Questo sistema diffusori dispone del sistema surround Dolby Pro Logic.*

* Fabbricato su licenza della Dolby Laboratories Licensing Corporation. DOLBY, il simbolo della doppia D ☐ e PRO LOGIC sono marchi della Dolby Laboratories Licensing Corporation.

INDICE

Presentazione 4

Preparativi

Precauzioni 6 Disimballaggio 6 Installazione dei cuscinetti antivibrazioni 7 Scelta della posizione migliore 7 Collegamenti del sistema diffusori 8 Collegamento di componenti audio 9

Operazioni per l'ascolto

Ascolto del sonoro surround 10 Regolazione del sonoro surround 11 Regolazione del suono 12 Uso di un diffusore centrale esterno 13

Altre informazioni

Soluzione di problemi 14 Caratteristiche tecniche 14 Glossario 15 Indice analitico Retrocopertina

Il SA-VA10 è un sistema diffusori attivi per il cinema in casa dotato di decodificatore Dolby Pro Logic e diffusori superwoofer. Il suo design permette un facile collegamento all'attuale sistema televisore/videoregistratore. È possibile collegare questo sistema senza che sia necessario ricollegare i cavi del televisore o del videoregistratore. Inoltre non serve collegare un diffusore centrale per ottimizzare gli effetti surround. La facilità di impiego con il telecomando in dotazione assicura il massimo del piacere di ascolto del suono stile "cinema in casa" offerto da questo sistema.

Tre diversi tipi di sonoro surround per soddisfare una grande varietà di fonti di programma

Modo surround Dolby (Pro Logic)

Consente di ottenere una meravigliosa presenza e effetti surround come in un cinema quando si riproducono materiali codificati con il sistema Dolby Surround.

Modo surround HALL

Riproduce l'acustica di una sala da concerti rettangolare. È l'ideale per suoni delicati, acustici o per dare maggiore vitalità a dibattiti e conferenze stampa.

Modo surround GAME

Per ottenere il massimo impatto audio dai videogiochi.

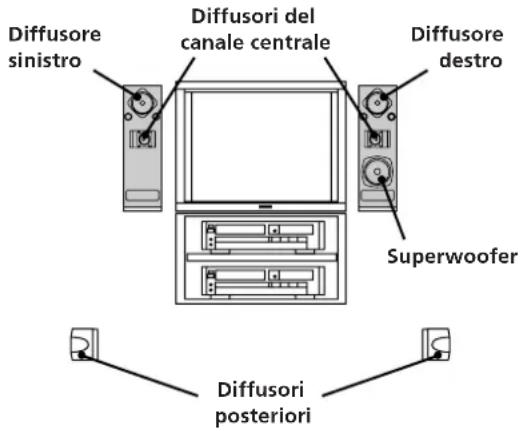

Sonoro surround Dolby Pro Logic

L'uso di un diffusore centrale è un fattore chiave nell'ottenere il completo effetto surround quando si riproducono fonti codificate con il sistema sonoro Dolby Pro Logic Surround. I diffusori centrali in un cinema rendono i suoni centrali, come i dialoghi, più chiari e creano un'immagine sonora unificata. Normalmente è necessario installare separatamente un diffusore centrale, ma questo sistema diffusori facilita la preparazione di un sistema di cinema in casa ad alte prestazioni incorporando un sistema diffusore centrale di alta qualità nei diffusori anteriori.

Vista da sopra

Diffusori del canale centrale

Vista anteriore

Diffusore sinistro Diffusori del canale centrale Diffusore destro Superwoofer Diffusori posteriori

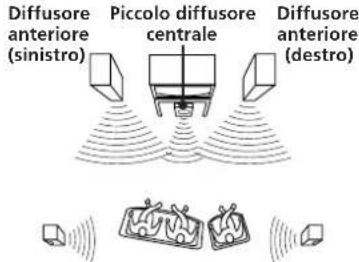

Funzionamento del diffusore centrale

I diffusori anteriori sinistro e destro sono dotati di tweeter per il canale centrale (vedere sopra) angolati verso l'interno di 30° per riprodurre i suoni ad alta frequenza del canale centrale. I suoni a bassa frequenza del canale centrale sono missati con i suoni del canale anteriore e riprodotti tramite i diffusori anteriori a gamma completa sinistro e destro. Questo sistema produce un'immagine sonora centralizzata di alta qualità per il canale centrale che corrisponde esattamente alla qualità del suono del canale anteriore per offrire una qualità sonora superiore e un'immagine sonora unificata senza un ingombrante diffusore centrale esterno.

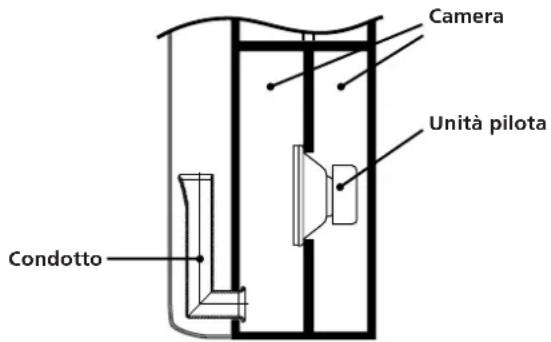

Sistema superwoofer a ruggito dinamico dei bassi (DBR) per offrire un suono dei bassi da cinema

Per offrire un'esperienza tipo cinema completa con suoni dinamici dei bassi, questo sistema diffusori incorpora un design a woofer supercaricato acusticamente (SAW) (vedere sotto) nel diffusore anteriore destro per formare un sistema superwoofer DBR.

Camera Unità pilota Condotto

Che cosa è il design SAW?

Il design SAW consiste di un'unità pilota woofer posizionata centralmente, una costruzione a due camere e un condotto lungo.

Tramite un controllo di precisione dell'acustica nelle due camere il diffusore può riprodurre frequenze ultrabasse potenti senza annebbiamenti.

Abbiamo inoltre incluso due modi superwoofer studiati per ricreare i suoni dinamici dei bassi dei cinema (modo 1) e delle sale da concerti (modo 2) nella stanza d'ascolto.

Accensione e spegnimento automatici

I diffusori si accendono automaticamente quando un segnale sonoro è in ingresso e si spengono quando si finisce di guardare un programma e il segnale sonoro cessa. Non è quindi necessario trafficare con l'interruttore di alimentazione ogni volta che si usa il sistema.

Precauzioni

Sicurezza

- In caso di penetrazione di oggetti o liquidi all'interno del rivestimento, scollegare il cavo di alimentazione e far controllare il sistema diffusori da personale qualificato prima di usarlo nuovamente.

Fonti di alimentazione

• Prima di usare i diffusori, controllare che la tensione operativa del sistema sia identica a quella della rete di elettrica locale. La tensione operativa è indicata sulla piastrina sul retro dei diffusori.
• I diffusori rimangono collegati alla fonte di alimentazione CA fintanto che il cavo di alimentazione è inserito nella presa a muro, anche se i diffusori stessi sono stati spenti.
• Se non si usano i diffusori per un lungo periodo, scollegare il cavo di alimentazione dalla presa a muro. Per scollegare il cavo, tirarlo afferrandolo per la spina. Non tirare mai il cavo stesso.
• Una lama della spina è più grande dell'altra per motivi di sicurezza e la spina può entrare nella presa in un solo modo. Se non è possibile inserire completamente la spina nella presa, contattare il proprio rivenditore.
• Il cavo di alimentazione CA deve essere sostituito solo presso un centro assistenza qualificato.

Installazione

• Non collocare i diffusori nei pressi di fonti di calore o in luoghi esposti alla luce solare diretta, polvere eccessiva o scosse meccaniche.
• Una buona circolazione d'aria è essenziale per prevenire surriscaldamenti interni. Collocare i diffusori in un luogo con un'adeguata circolazione d'aria e in modo che i fori di ventilazione posteriori non siano bloccati.

Pulizia del rivestimento

- Pulire il rivestimento, il pannello e i comandi con un panno morbido leggermente inumidito con una blanda soluzione detergente. Non usare alcun tipo di straccio graffiante, polvere abrasiva o solventi come alcool o benzina.

Nel caso di interrogativi o problemi riguardanti l'uso del sistema contattare il proprio rivenditore Sony.

Disimballaggio

Controllare che siano presenti insieme al sistema diffusori i seguenti elementi:

• Cavo di collegamento per i diffusori anteriori sinistro/destro, 3,5 m (1)
  • Diffusori posteriori SS–SR151 (2)
• Cavi di collegamento per i diffusori posteriori, 10 m (2)
  • Cavo di collegamento audio, 1,5 m (1)
  • Telecomando RM-J10 (1)
• Pile Sony SUM-3 (NS) (2)
  • Cuscinetti antivibrazioni (8)

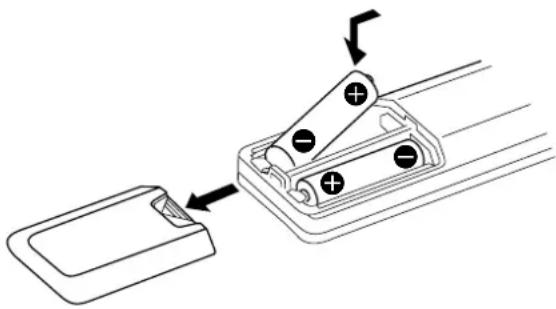

Inserimento delle pile nel telecomando

Inserire due pile tipo R6 (formato AA) facendo corrispondere i segni + e – con quelli nel comparto pile. Quando si usa il telecomando, puntarlo verso il sensore di comandi a distanza E sul diffusore anteriore sinistro.

Quando sostituire le pile

Le pile durano per circa sei mesi di uso normale. Quando il telecomando non può più controllare i diffusori, sostituire entrambe le pile con altre nuove.

Note

• Non lasciare il telecomando in luoghi estremamente caldi o umidi.
• Non usare una pila nuova e una vecchia insieme.
• Non esporre il sensore di comandi a distanza alla luce solare diretta o di impianti di illuminazione. Ciò può causare malfunzionamenti.
• Se non si usa il telecomando per un lungo periodo, estrarre le pile per evitare possibili danni dovuti a perdite del fluido delle pile e corrosione.

Uso del telecomando

È possibile usare i tasti ombreggiati nell'illustrazione per controllare televisori Sony.

Per	Premere
Accendere un televisore Sony	TV POWER
Controllare un televisore Sony	i tasti dell'operazione desiderata
Spegnere un televisore Sony	TV POWER

Installazione dei cuscinetti antivibrazioni

1 Stendere un asciugamano o un altro panno morbido su un tavolo e collocarvi sopra i diffusori.
2 Staccare la copertura dal cuscinetto antivibrazioni e applicarlo al fondo del diffusore (4 cuscinetti per diffusore).

3 Verificare che i cuscinetti antivibrazioni siano fissati saldamente e mettere diritto il diffusore.

Scelta della posizione migliore

Per ottenere un'elevata qualità sonora e un'immagine sonora corretta dai diffusori anteriori, collocare il diffusore con il pannello comandi incorporato a sinistra del televisore e l'altro diffusore a destra del televisore in modo che i tweeter del canale centrale siano angolati verso il centro della stanza.

Per un'immagine migliore del suono centrale, collocare i diffusori sinistro e destro entro 1,5 metri di distanza l'uno dall'altro e equidistanti dal televisore.

I diffusori sinistro e destro devono essere collocati in posizione eretta; se li si dispone coricati su un lato l'effetto del canale centrale surround viene annullato.

1,5 metri (mass.)

Collocare i diffusori posteriori in modo che siano rivolti direttamente uno verso l'altro a circa 60 - 90 cm sopra la posizione di ascolto.

60 - 90 cm

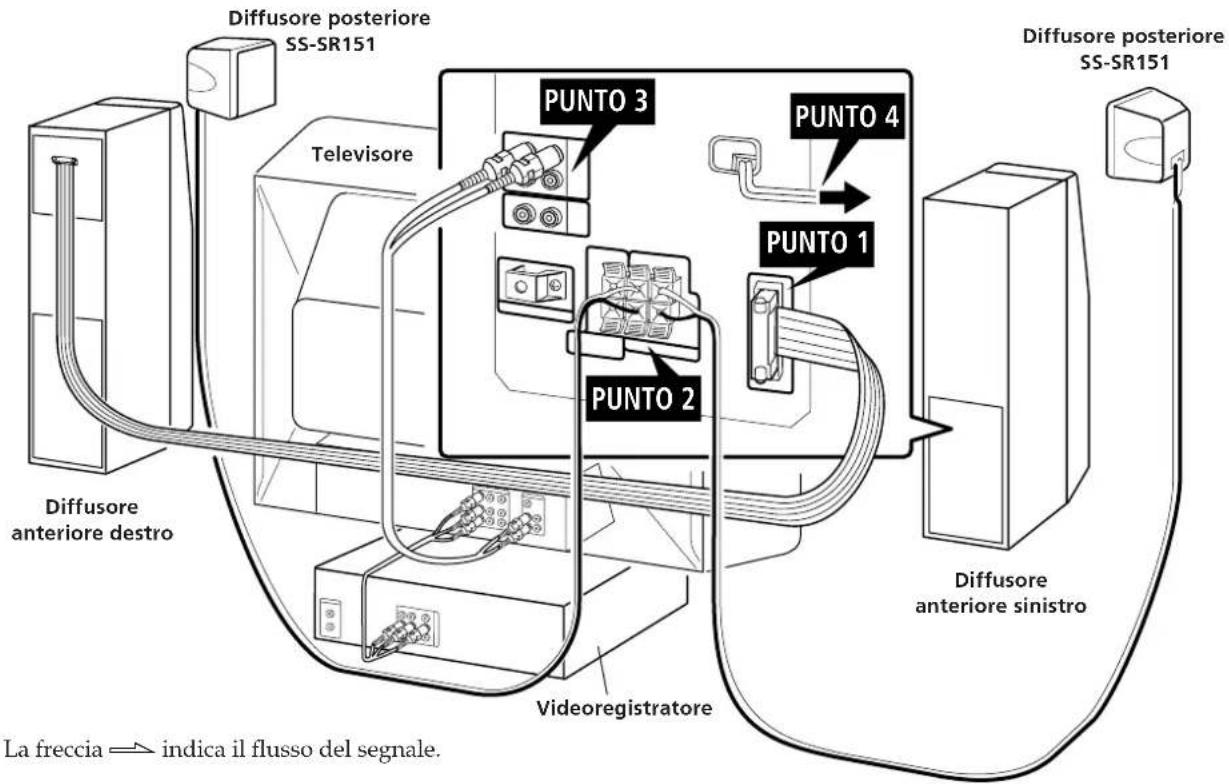

Collegamenti del sistema diffusori

Questa sezione descrive come collegare il sistema diffusori e come collegare il televisore o videoregistratore ai diffusori.

Diffusore posteriore SS-SR151 Televisore PUNTO 3 PUNTO 4 PUNTO 1 PUNTO 2 Diffusore posteriore SS-SR151 Diffusore anteriore destro Videoregistratore Diffusore anteriore sinistro La freccia → indica il flusso del segnale.

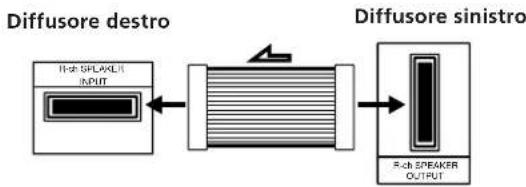

PUNTO 1 Collegamento dei diffusori anteriori

Per collegare premere al centro del connettore maschio fino a che scatta nel connettore femmina.

Per scollegare, tirare fuori il connettore. Non tirare mai il cavo stesso.

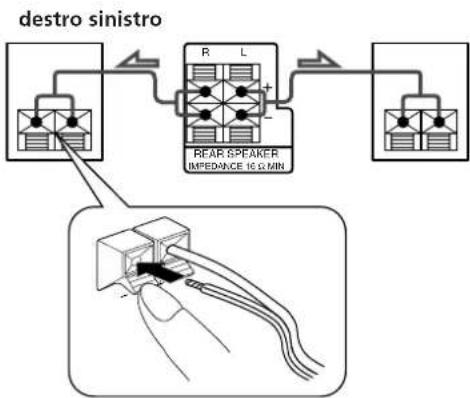

PUNTO 2 Collegamento dei diffusori posteriori

Usare i cavi diffusori in dotazione per collegare i diffusori posteriori sinistro e destro.

1 Torcere il rivestimento del cavo diffusore e staccarlo dai capi del cavo.

2 Inserire il filo denudato nei terminali diffusori.

Assicurarsi di collegare i terminali diffusori corrispondenti (p.es. usare il filo con una riga per collegare + a + e il filo tutto di un colore per collegare - a -). Se i collegamenti sono invertiti (+ a -) il suono risulta distorto e privo di bassi.

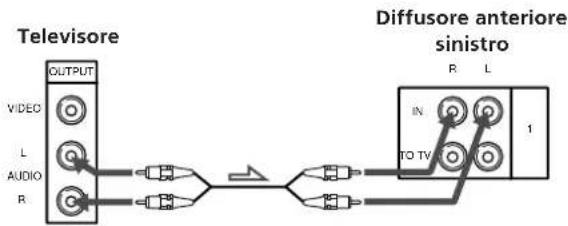

PUNTO 3 Collegamento al televisore

Se i terminali di uscita audio e video del televisore e del videoregistratore sono già collegati e il televisore è dotato di prese AUDIO OUT stereo, è possibile ascoltare il sonoro surround con il semplice collegamento del sistema diffusori al televisore come mostrato sotto.

Importante

• Regolare il volume del televisore su MIN (minimo).
• Se il televisore dispone di un interruttore ON/OFF per il diffusore interno, regolarlo su OFF e ascoltare il suono tramite questo sistema diffusori.

Se si usano prese AUDIO OUT con l'indicazione VARIABLE

Dopo aver eseguito il collegamento come indicato sopra, alzare il volume del televisore. Usare il comando del volume di questo sistema diffusori per le normali regolazioni del volume. Se si abbassa il livello del volume sul televisore il livello di segnale AUDIO OUT viene ridotto e può causare una perdita di qualità sonora e/o l'attivazione della funzione di spegnimento automatico (vedere pagina 11).

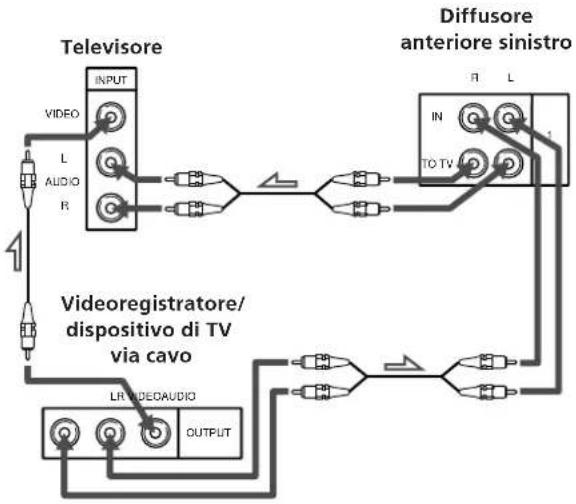

Per ottenere il migliore suono possibile (o se il televisore dispone solo di una presa AUDIO OUT monoaurale o non ha prese AUDIO OUT)

Collegare il sistema diffusori direttamente al videoregistratore o dispositivo di TV via cavo. I seguenti collegamenti sopprimono i disturbi dal televisore e consentono di ascoltare un suono di alta qualità.

1 Collegare il videoregistratore o dispositivo di TV via cavo alle prese 1 IN sul diffusore anteriore sinistro.

2 Collegare il televisore alle prese TO TV sul diffusore anteriore sinistro.

PUNTO 4 Collegamento del cavo di alimentazione

Collegare il cavo di alimentazione ad una presa a muro.

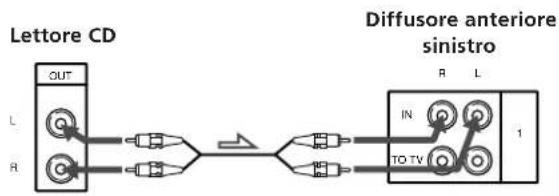

Collegamento di componenti audio

Poiché questo sistema diffusori dispone di un proprio amplificatore e preamplificatore incorporato, è anche possibile collegarlo a componenti audio, come un lettore CD.

Nota

Non collegare una fonte sonora amplificata. L'amplificazione combinata di componente e amplificatore interno del sistema diffusori può danneggiare i diffusori.

Ascolto del sonoro surround

È possibile ascoltare il sonoro surround dei diffusori semplicemente scegliendo un modo surround a seconda del tipo di programma che si sta guardando. Questo sistema è dotato di tre diversi modi surround.

Riproduce una meravigliosa presenza e effetti surround come in un cinema da materiali video codificati con il sistema Dolby Surround.

Modo surround HALL

Riproduce l'acustica di una sala da concerti rettangolare. È l'ideale per suoni delicati, acustici o per dare maggiore vitalità a dibattiti e conferenze stampa.

Modo surround GAME

Per ottenere il massimo impatto audio dai videogiochi.

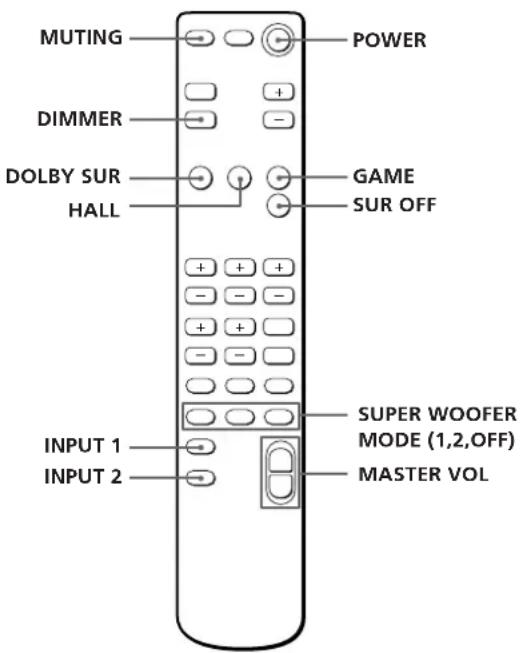

Telecomando

MUTING POWER DIMMER + - DOLBY SUR GAME HALL SUR OFF + + + - + + - + - INPUT 1 SUPER WOOFER MODE (1,2,OFF) INPUT 2 MASTER VOL

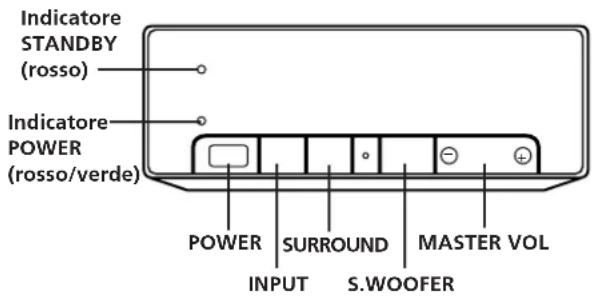

Diffusore sinistro

Indicatore STANDBY (rosso) Indicatore POWER (rosso/verde) POWER SURROUND MASTER VOL INPUT S.WOOFER

1 Premere POWER.

L'indicatore POWER si illumina (in verde) e i diffusori si accendono. Una volta che i diffusori sono stati accesi, si spengono e si accendono automaticamente da soli con la funzione di accensione/spegnimento automatici.

2 Premere INPUT 1 o 2 sul telecomando o INPUT sul pannello comandi per selezionare la fonte di programma.

Per esempio, se si è collegato il videoregistratore alle prese 1 IN, selezionare INPUT 1. Il rispettivo indicatore INPUT si illumina.

3 Avviare la riproduzione della fonte di programma.

4 Premere DOLBY SUR., HALL o GAME sul telecomando, o ripetutamente SURROUND sul pannello comandi, a seconda del programma da ascoltare.

Programma	DOLBY SUR	HALL	GAME	SUR OFF
Film recenti
Concerti
Musica
Sport
Videogiochi
Programmi educativi, notiziari

Per ascoltare senza effetti surround

Premere SUR OFF sul telecomando o premere ripetutamente SURROUND sul pannello comandi fino a che viene visualizzato SUR OFF.

Nota

Alcuni video o laserdisc possono impiegare il sonoro Dolby Surround anche se ciò non è indicato sulla confezione.

5 Premere MASTER VOL. (VOLUME) per regolare il volume.

Per selezionare il modo SUPER WOOFER adatto

Premere SUPER WOOFER MODE 1 o 2.

SUPER WOOFER MODE 1 offre un suono potente dei bassi ideale per i film. SUPER WOOFER MODE 2 è un effetto più delicato adatto per la musica.

Per silenziare il suono

Premere MUTING.

Per ripristinare il suono, premere di nuovo MUTING.

Per le altre regolazioni del suono vedere pagina 12.

I diffusori si accendono e si spengono automaticamente (funzione di accensione/spegnimento automatici)

3 minuti dopo che il segnale sonoro è cessato (quando si spegne il televisore o il video/laserdisc riprodotto finisce) i diffusori si spengono automaticamente e l'indicatore POWER si illumina in rosso.

I diffusori si riaccendono quando si riaccende il televisore o si inizia la riproduzione sul videoregistratore e l'indicatore POWER si illumina in verde.

Se si preme POWER sul telecomando quando i diffusori sono accesi

I diffusori passano al modo di attesa (l'indicatore di attesa rosso si illumina) e la funzione di accensione/spegnimento automatici non funziona. È necessario premere di nuovo POWER per accendere i diffusori.

Cambiamento della visualizzazione

È possibile rendere più fioco il display, o disattivarlo, a seconda delle proprie preferenze.

Premere ripetutamente DIMMER sul telecomando fino a che appare il modo di visualizzazione desiderato. Il display torna temporaneamente alla luminosità massima quando si preme uno dei tasti sul pannello comandi o sul telecomando.

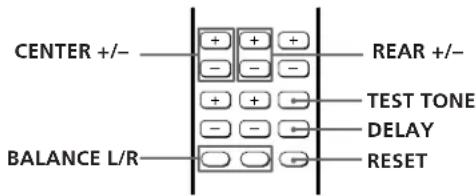

Regolazione del sonoro surround

Anche se questo sistema diffusori è stato predisposto in fabbrica per offrire un sonoro surround bilanciato senza che siano necessarie regolazioni, è possibile regolare il volume di ciascun diffusore e il tempo di ritardo a seconda delle condizioni dell'ambiente di ascolto o delle proprie preferenze.

CENTER +/- BALANCE L/R + + + - - - + + - - - + REAR +/- TEST TONE DELAY RESET

Regolazione del volume dei diffusori

La funzione di tono di prova consente di regolare il volume del suono proveniente da ciascun diffusore sullo stesso livello, in modo che il sonoro surround sia uniforme e naturale.

Eseguire le seguenti regolazioni dalla posizione di ascolto.

1 Selezionare il modo DOLBY SUR.
2 Premere TEST TONE sul telecomando.

Il tono di prova viene emesso da ciascun diffusore in sequenza:

3 Regolare i livelli di volume in modo che il tono di prova da ciascun diffusore sia udibile allo stesso livello quando si è nella posizione di ascolto:

Per regolare il livello	premere
tra i diffusori anteriori sinistro e destro	BALANCE L o R
del diffusore centrale	CENTER + o -
dei diffusori posteriori	REAR + o -

4 Premere TEST TONE sul telecomando per disattivare il tono di prova.

(continua)

Per riportare i livelli del diffusore centrale, dei diffusori posteriori o dell'equilibratura alla regolazione di fabbrica

Premere CENTER +/-, REAR +/- o BALANCE L/R e quindi RESET.

Nota

La pressione di tasti diversi da MASTER VOL., RESET, CENTER +/-, REAR +/- o BALANCE L/R disattiva il tono di prova.

Regolazione del tempo di ritardo

Regolando il tempo di ritardo è possibile potenziare le caratteristiche di spazio del suono per ottenere una presenza tipo cinema indipendentemente dalla dimensioni della stanza. Se i diffusori posteriori sono vicini alla posizione di ascolto, scegliere un tempo di ritardo più lungo.

È possibile modificare le regolazioni indipendentemente per i modi DOLBY SUR, HALL e GAME.

Nota

Il tempo di ritardo non può essere regolato nel modo PRO LOGIC 3 CH.

1 Selezionare un modo surround.
2 Riprodurre un programma.
3 Premere DELAY sul telecomando una volta per visualizzare il tempo di ritardo attuale.
4 Premere alcune volte DELAY per selezionare il tempo di ritardo preferito tra 15, 20 o 30 ms. La regolazione di fabbrica è di 20 ms.

Per riportare il tempo di ritardo alla regolazione di fabbrica

Premere DELAY e quindi RESET.

Inizializzazione di un intero modo surround

Premere il tasto del modo surround che si desidera inizializzare (p.es. HALL) e quindi premere RESET mentre il nome del modo surround è visualizzato. Tutte le regolazioni di quel modo, inclusi bassi e acuti sono riportate alle regolazioni di fabbrica.

Regolazione del suono

Anche se la qualità sonora del sistema diffusori è già stata regolata, è possibile modificare le regolazioni come preferito indipendentemente per ciascun modo surround. Le seguenti regolazioni rimangono memorizzate per il rispettivo modo surround fino a quando le si modifica di nuovo.

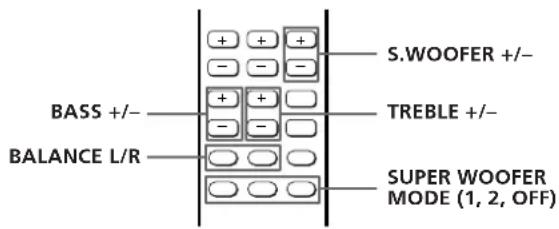

S.WOOFER +/- BASS +/- + + - TREBLE +/- BALANCE L/R SUPER WOOFER MODE (1, 2, OFF)

1 Riprodurre un programma e selezionare un modo surround.
2 Eseguire le seguenti regolazioni del suono secondo le proprie preferenze e/o il tipo di programma che si sta guardando.

Per	premere
regolare il livello del superwoofer	S.WOOFER + o -
regolare il livello dei bassi	BASS + o -
regolare il livello degli acuti	TREBLE + o -
regolare l'equilibratura	BALANCE L o R*

* Poiché BALANCE L e R controllano il suono dei diffusori anteriori, non hanno molto effetto nel modo DOLBY SUR quando il materiale di fonte contiene una grande proporzione di suono sul canale centrale.

Per tornare alle regolazioni di fabbrica

Premere RESET dopo aver premuto S.WOOFER +/-, BASS +/-, TREBLE +/- o BALANCE L/R.

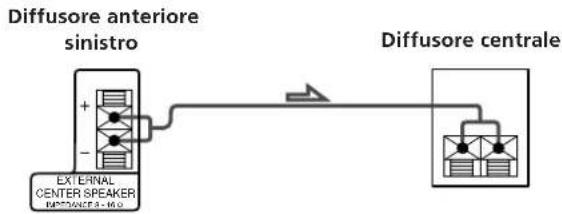

Uso di un diffusore centrale esterno

Poiché questo sistema include un diffusore centrale (vedere pagina 5), non è necessario collegare un diffusore centrale. Tuttavia è possibile collegare un diffusore centrale, se già disponibile, ai terminali CENTER SPEAKER. Assicurarsi di usare un diffusore con impedenza da 8 a 16 ohm come diffusore centrale.

Usare un cacciavite per rimuovere la vite che trattiene il coperchio del tasto CENTER SPEAKER. Quindi premere il tasto CENTER SPEAKER. Questo disattiva il diffusore centrale interno ed invia il segnale del canale centrale ai terminali CENTER SPEAKER.

INT EXT GENDER SPAKER

Il collegamento di un diffusore centrale consente di scegliere tra 4 diversi modi Dolby Pro Logic Surround per il diffusore centrale: NORMAL, WIDE, 3 CH (logica a tre canali) o PHANTOM. Usare il modo NORMAL o WIDE. Per dettagli sul sonoro Dolby Pro Logic Surround, vedere pagina 15.

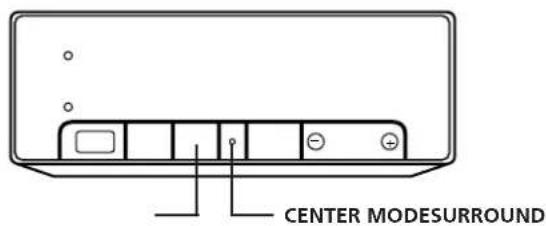

CENTER MODESURROUND

1 Premere SURROUND sul diffusore anteriore sinistro per selezionare PRO LOGIC. ("PRO LOGIC" appare sul display invece di "DOLBY SUR" quando è collegato un diffusore centrale esterno.)
2 Premere CENTER MODE sul diffusore anteriore sinistro alcune volte fino a che il modo desiderato del diffusore centrale appare sul display.
3 Regolare il volume dei diffusori e il tempo di ritardo se necessario, facendo riferimento a pagina 11 e 12.

Soluzione di problemi

Se si incontra uno dei seguenti problemi durante l'uso dei diffusori, usare questa guida alla soluzione di problemi per rimediarvi. Se il problema dovesse rimanere insoluto, consultare il proprio rivenditore Sony.

Non c'è suono da alcun diffusore.

→ Controllare che i componenti siano collegati saldamente ai diffusori.
→ Verificare di aver selezionato l'ingresso corretto (1 o 2).
→ Premere MUTING per disattivare la funzione di silenziamento.
→ Premere MASTER VOLUME + per alzare il volume.
→ Alzare il volume del televisore per aumentare il livello in uscita quando si usano i terminali VARIABLE AUDIO OUTPUT del televisore.

Suono assente o suono a livello molto basso dai diffusori posteriori.

→ Il sonoro surround è disattivato.
→ Regolare il volume dei diffusori posteriori (vedere pagina 11).
→ Controllare l'equilibratura dell'immagine sonora con TEST TONE (vedere pagina 11).

Non c'è suono dal diffusore centrale.

→ Assicurarsi di aver selezionato il modo surround DOLBY SUR (o PRO LOGIC).
Non è collegato alcun diffusore centrale ma il tasto CENTER SPEAKER sul pannello posteriore è regolato su EXTERNAL.

Si è collegato un diffusore centrale esterno, ma il modo del diffusore centrale per il Dolby Pro Logic Surround è regolato su PHANTOM.
Si è collegato un diffusore centrale esterno, ma il tasto CENTER SPEAKER sul pannello posteriore è regolato su INTERNAL.

i ronzii o rumori udibili.

→ Allontare il cavo di collegamento da trasformatori o motori e tenerlo ad almeno 3 metri da luci fluorescenti.
→ Collegare i diffusori al videoregistratore o dispositivo di TV via cavo invece che al televisore (vedere pagina 9).

Non è possibile il controllo a distanza.

→ Puntare il telecomando verso il sensore di comandi a distanza sul diffusore anteriore sinistro.
→ Eliminare eventuali ostacoli tra il telecomando e il diffusore anteriore sinistro di questo sistema.
→ Sostituire le pile del telecomando.

L'immagine sullo schermo del televisore vibra o è distorta.

→ Allontanare maggiormente i diffusori dal televisore.

Caratteristiche tecniche

Sezione amplificatore

Uscita di potenza totale 100 W continua RMS

Sensibilità/ 450 mV, 50 kohm

Sensibilità/ impedenza in uscita TO TV: 450 mV, 1 kohm Centrale esterno: 20 W (a 8 ohm, 1 kHz, THD 9%), 8 - 16 ohm Posteriori: Accetta solo i diffusori posteriori in dotazione SS-SR151 Canale destro: Accetta solo il diffusore del canale destro SA-VA10

Controllo del tono Anteriori/centrale Bassi: ±10 dB a 100 Hz Acuti: ±10 dB a 10 kHz

Sezione diffusori

Tipo

Diffusore anteriore Superwoofer DBR Diffusore posteriore

Tipo riflessione bassi Tipo SAW Tipo riflessione bassi

Diffusore

Sistema diffusori anteriori

Tweeter centrale: 5 cm, tipo a cono (2) Gamma completa anteriore/woofer centrale: 10 cm, tipo a cono (2) Super woofer: 13 cm, tipo a cono (1)

Diffusore posteriore 8 cm, tipo a cono (2)

Generali

Alimentazione 220-230 V CA, 50/60 Hz

Consumo 75 W

Dimensioni

Anteriore sinistro:

Circa 190 x 565 x 280 mm (l/a/p)

Anteriore destro:

Circa 190 x 565 x 265 mm (l/a/p)

Posteriori:

Circa 110 x 160 x 140 mm (l/a/p)

Massa

Posteriori: 700 g/diffusore

Accessori in dotazione

Diffusori posteriori SS-SR151 (2)

Cavo di collegamento diffusori anteriori sinistro/destro, 3,5 m (1)

Cavi di collegamento diffusori posteriori, 10 m (2)

Cavo di collegamento audio, 1,5 m (1)

Telecomando RM-J10 (1)

Pile Sony SUM-3 (NS) (2)

Cuscinetti antivibrazioni (8)

Disegno e caratteristiche tecniche soggetti a modifiche senza preavviso.

Glossario

Modo del diffusore centrale

Regolazione dei diffusori per potenziare il modo Dolby Pro Logic Surround. Selezionare uno dei seguenti quattro modi del diffusore centrale a seconda del sistema diffusori impiegato.

- Modo NORMAL

Selezionare il modo NORMAL se si collega un piccolo diffusore centrale attivo a questo sistema diffusori. Poiché un piccolo diffusore non può produrre abbastanza bassi, il suono dei bassi del canale centrale viene emesso dai diffusori anteriori.

Diffusore anteriore (sinistro) Piccolo diffusore centrale Diffusore anteriore (destro)

Diffusore posteriore (sinistro)
Diffusore posteriore (destro)

Il tono di prova viene emesso come indicato a pagina 11.

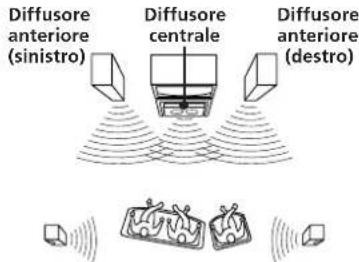

- Modo WIDE

Selezionare il modo WIDE se si collega un diffusore centrale attivo equivalente ai due diffusori anteriori. Con il modo WIDE è possibile sfruttare al massimo il sonoro Dolby Surround.

Diffusore anteriore (sinistro) Diffusore centrale Diffusore anteriore (destro)

Diffusore posteriore (sinistro)
Diffusore posteriore (destro)

Il tono di prova viene emesso come indicato a pagina 11.

- Modo 3 CH LOGIC

Selezionare il modo 3 CH LOGIC se non si desidera usare i diffusori posteriori per cmettere il suono. Il suono del canale posteriore viene emesso dai diffusori anteriori per mantenere parte dell'effetto surround senza usare i diffusori posteriori.

Diffusore anteriore (sinistro) Diffusore centrale Diffusore anteriore (destro)

Nel modo 3 CH il tono di prova viene emesso come segue:

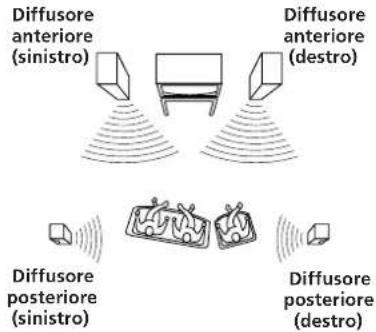

- Modo PHANTOM

Selezionare il modo PHANTOM se non si desidera usare il diffusore centrale per emettere il suono. Il suono del canale centrale viene emesso dai diffusori anteriori.

Diffusore anteriore (sinistro) Diffusore anteriore (destro) Diffusore posteriore (sinistro) Diffusore posteriore (destro)

Nel modo PHANTOM il tono di prova viene emesso come segue:

Tempo di ritardo

Ritardo temporale tra quando il suono surround viene emesso dai diffusori anteriori e dai diffusori posteriori. Regolando il tempo di ritardo dei diffusori posteriori, è possibile ottenere un senso di presenza. Usare un tempo di ritardo più lungo quando i diffusori posteriori si trovano in una stanza piccola o vicini alla posizione di ascolto e usare un tempo più breve quando sono collocati in una stanza grande o lontani dalla posizione di ascolto.

Dolby Pro Logic Surround

Sistema di decodificazione del sonoro Dolby Surround standardizzato per programmi TV e film. Rispetto al precedente sistema Dolby Surround, il Dolby Pro Logic Surround migliora l'immagine sonora usando quattro canali separati: effetti audio fuori schermo, dialoghi sullo schermo, movimento da sinistra a destra e musica. Questi canali manipolano il suono udibile e potenziano l'azione in svolgimento sullo schermo. Per sfruttare il Dolby Pro Logic, è necessario avere almeno una coppia di diffusori posteriori e/o un diffusore centrale. È anche necessario selezionare il modo diffusore centrale appropriato per ottenere un effetto completo.

Dolby Surround

Sistema di codificazione e decodificazione del sonoro Dolby Surround per l'uso da parte dei consumatori. Il Dolby Surround decodifica i canali addizionali delle piste sonore codificate in Dolby Surround di video di film o programmi TV e produce effetti sonori ed echi che danno l'impressione di trovarsi al centro dell'azione.

Indice analitico

A, B, C

Collegamenti cavo di alimentazione 9 componenti audio 9 diffusori 8 televisore/videoregistratori 9 Collegamento di componenti audio 9 Connessioni. Vedere Collegamenti

D, E, F, G, H, I, J, K, L

Diffusore centrale esterno 13

Diffusori collegamento 8 collocazione 7

Disimballaggio 6

Dolby Pro Logic Surround 13, 15 modo diffusore centrale 13, 15

M

Modo diffusore centrale 13, 15

modo NORMAL 13,15

modo PHANTOM 13, 15

modo 3 CH LOGIC 13, 15

modo WIDE 13, 15

N, O

NORMAL, modo 13, 15

P, Q

PHANTOM, modo 13, 15

R

Regolazione

acuti 12

bassi 12

livello superwoofer 11, 12

tempo di ritardo 12

volume 11

volume diffusori 11

S

Soluzione di problemi 14

Televisore/videoregistratore, collegamento 9

Tempo di ritardo 12, 13, 15

Tono di prova 11

3 CH LOGIC, modo 13, 15

V

Volume diffusori 11

W, X, Y, Z

WIDE, modo 13, 15
