BEDIENUNGSANLEITUNG SAVA10 SONY

Bedienungsanleitung ____ D

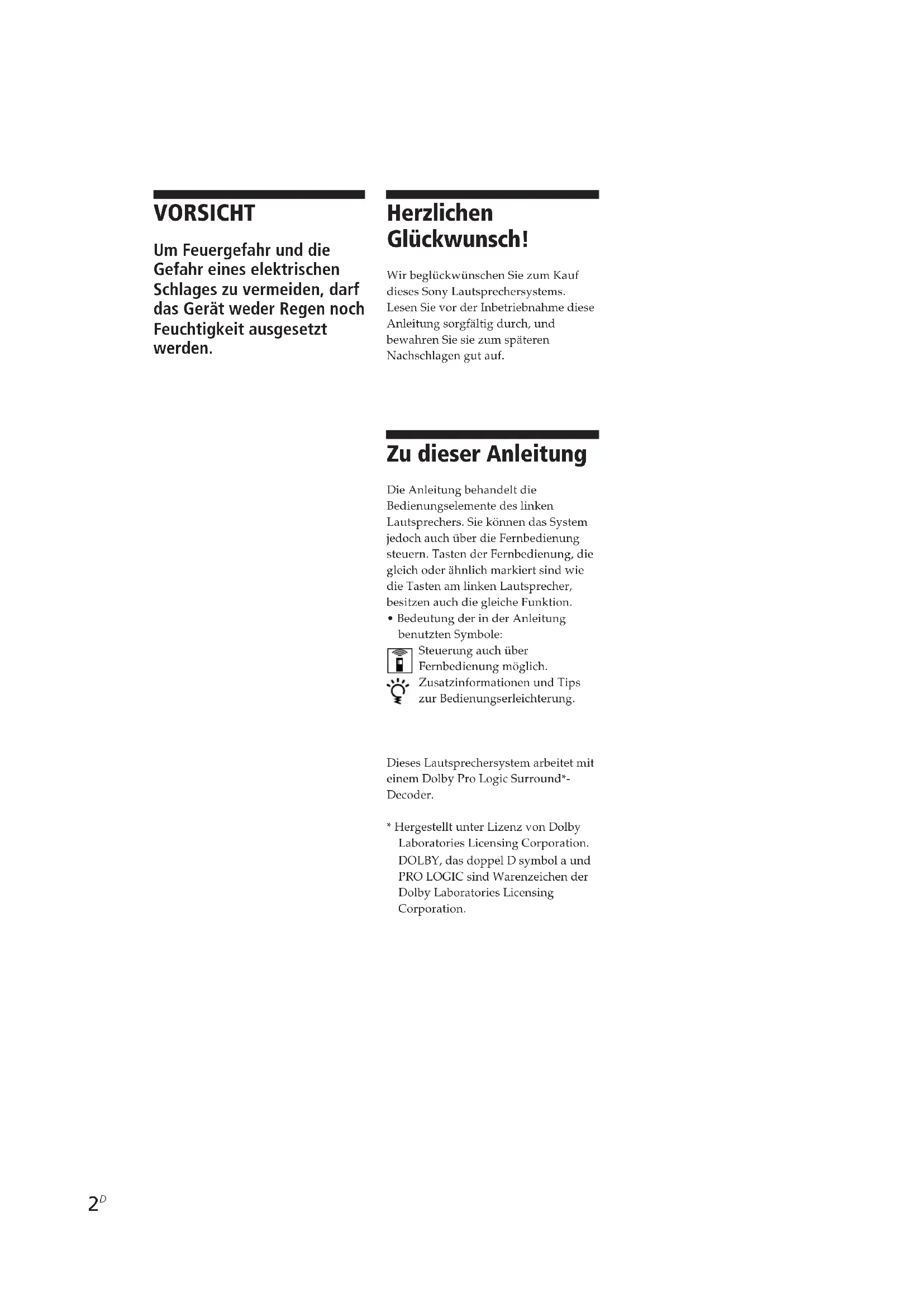

Um Feuergefahr und die Gefahr eines elektrischen Schlages zu vermeiden, darf das Gerät weder Regen noch Feuchtigkeit ausgesetzt werden.

Herzlichen Glückwunsch!

Wir beglückwünschen Sie zum Kauf dieses Sony Lautsprechersystems. Lesen Sie vor der Inbetriebnahme diese Anleitung sorgfältig durch, und bewahren Sie sie zum späteren Nachschlagen gut auf.

Zu dieser Anleitung

Die Anleitung behandelt die Bedienungselemente des linken Lautsprechers. Sie können das System jedoch auch über die Fernbedienung steuern. Tasten der Fernbedienung, die gleich oder ähnlich markiert sind wie die Tasten am linken Lautsprecher, besitzen auch die gleiche Funktion.

- Bedeutung der in der Anleitung benutzten Symbole:

Steuerung auch über Fernbedienung möglich.

Zusatzinformationen und Tips zur Bedienungserleichterung.

Dieses Lautsprechersystem arbeitet mit einem Dolby Pro Logic Surround*-Decoder.

* Hergestellt unter Lizenz von Dolby Laboratories Licensing Corporation. DOLBY, das doppel D symbol a und PRO LOGIC sind Warenzeichen der Dolby Laboratories Licensing Corporation.

INHALTSVERZEICHNIS

Überblick 4

Vorbereitung

Zur besonderen Beachtung 6
Nach dem Auspacken 6
Anbringen der vibrationsdämpfenden Füße 7
Wahl eines geeigneten Aufstellungsortes 7
Anschluß des Lautsprechersystems 8
Anschluß der Audiogeräte 9

Surround-Betrieb

Surround-Einstellungen 10
Verschiedene Surround-Einstellungen 11
Toneinstellungen 12

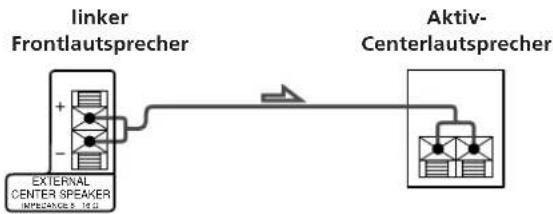

Betrieb mit separatem Centerlautsprecher 13

Zusatzinformationen

Störungsüberprüfungen 14

Technische Daten 14

Glossar 14

Stichwortverzeichnis 15

Überblick

Das Aktiv-Lautsprechersystem SA-VA10 ist mit einem Dolby Pro Logic-Decoder und Superwoofern ausgestattet und liefert ein ganz neues Raumklangerlebnis. Der Anschluß an Ihr TV-Gerät/ Ihren Videorecorder ist problemlos; die Verbindungskabel zwischen TV-Gerät und Videorecorder brauchen nicht abgetrennt zu werden, und es ist auch keine zusätzliche Centerbox erforderlich. Eine praktische Fernbedienung wird mitgeliefert, so daß Sie die verschiedenen Einstellungen bequem von Ihrem Hörplatz aus vornehmen können.

Drei verschiedene Surround-Modi wählbar

Dolby Pro Logic Surround-Modus

Bei Videofilmen, TV-Programmen usw. mit Dolby Surround-Ton nimmt der eingebaute Dolby Pro Logic Surround-Prozessor eine mehrkanalige Decodierung vor; man erhält eine weiträumig aufgefächerte Klangkulisse.

HALL-Surround-Modus

Liefert die Akustik eines Konzertsaals und eignet sich auch zum realistischen Reproduzieren von Diskussionen und Pressekonferenzen.

GAME-Surround-Modus

Erzeugt ein optimales Klangambiente für Videospiele.

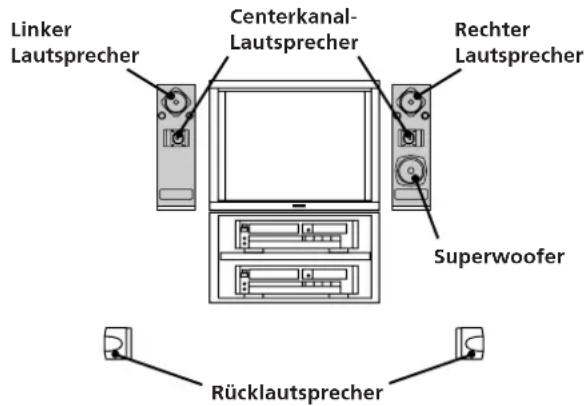

Klar definierte Ortung dank in den Frontlautsprechern integrierten Centerkanal-Hochtönern

Dank den in den Frontlautsprechern eingebauten hochwertigen Centerkanal-Hochtönern liefert das System auch ohne separate Centerbox einen optimalen Dolby Pro Logic Surround-Klang. (Die Centerbox, die beispielsweise auch in Kinos zum Einsatz kommt, gewährleistet, daß Filmdialoge etc. eindeutig in die Mitte fokussiert werden.)

Außer den Frontlautsprechern sind auch Surroundlautsprecher (Rücklautsprecher) im Lieferumfang enthalten. Über diese Lautsprecher wird der Surroundkanal, der hauptsächlich Umgebungsgeräusche enthält und dem Zuhörer die Illusion von Raumtiefe vermittelt, abgestrahlt.

Ansicht von oben

Centerkanal- Lautsprecher

Ansicht von vorne

Linker Lautsprecher Centerkanal- Lautsprecher Rechter Lautsprecher Superwoofer Rücklautsprecher

Funktion der Centerkanal-Hochtöner

Zur Abstrahlung des Centerkanals sind die beiden Frontlautsprecher mit zusätzlichen Hochtönern bestückt, die um 30 Grad nach innen gerichtet sind (siehe Abb. oben). Der untere Frequenzbereich des Centerkanals wird zusammen mit dem Signal des linken und rechten Frontkanals über die Frontlautsprecher abgestrahlt. Dadurch besitzt der Centerkanal eine ebenso hohe Klangqualität wie der linke und rechte Frontkanal, ohne daß eine separate Centerbox erforderlich ist.

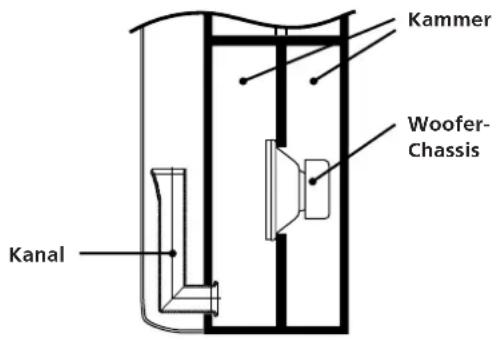

Leistungsstarker DBR-Superwoofer für kräftiges Baßfundament

In der rechten Frontlautsprecherbox ist ein DBR-Superwoofer (Dynamic Bass Roar) eingebaut, der durch ein spezielles Kanalsystem (SAW-System, siehe unten) kräftige Tiefbässe erzeugt.

Arbeitsweise des SAW-Systems

Das SAW-System (Super Accoustically-loaded Woofer) besteht aus zwei Innenkammern, in der Mitte montiertem Woofer-Chassis und einem langen Kanal. Durch präzise Auslegung der akustischen Charakteristiken der beiden Kammern liefert dieses System leistungsstarke, satte Tiefbässe.

Dank des kräftigen Baßfundamentes können die Lautsprecher im Modus 1 die Klangatmosphäre eines Kinos und im Modus 2 eines Konzertsaals liefern.

Ein-/Ausschaltautomatik

Bei Zuleitung eines Eingangssignals schalten sich die Lautsprecher automatisch ein und bei Unterbrechung des Signals wieder aus. Es ist also nicht erforderlich, bei jeder Verwendung des Systems den Netzschalter einzuschalten.

Zur besonderen Beachtung

Zur Sicherheit

- Sollte Flüssigkeit oder ein fester Gegenstand in das Gehäuse gelangen, trennen Sie das System ab, und lassen Sie es von einem Fachmann überprüfen, bevor Sie es weiterverwenden.

Zur Stromquelle

• Vergewissern Sie sich vor der Inbetriebnahme des Systems, daß die Betriebsspannung mit der örtlichen Netzspannung übereinstimmt. Die Betriebsspannung steht auf dem Typenschild an der Rückseite der Lautsprecher.
• Das System ist auch im ausgeschalteten Zustand nicht vollständig vom Stromnetz getrennt, solange das Netzkabel noch an einer Wandsteckdose angeschlossen ist.
• Trennen Sie bei längerer Nichtverwendung das System von der Wandsteckdose ab. Zum Abtrennen des Kabels fassen Sie stets am Stecker und niemals am Kabel selbst an.
• Das Gerät ist auch im ausgeschalteten Zustand nicht vollständig vom Stromnetz getrennt, solange das Netzkabel noch an einer Wandsteckdose angeschlossen ist.
• Das Netzkabel darf nur von einer Fachwerkstatt ausgewechselt werden.

Zur Aufstellung

• Stellen Sie das System nicht in die Nähe von Wärmequellen und nicht an Plätze, die direktem Sonnenlicht, starker Staubentwicklung oder mechanischen Stößen ausgesetzt sind.
• Achten Sie auf gute Belüftung, um einen internen Hitzestau zu vermeiden. Stellen Sie das System so auf, daß ausreichende Luftzirkulation gewährleistet ist und die Ventilationsöffnungen an der Rückseite nicht blockiert sind.

Zur Reinigung

- Verwenden Sie zur Reinigung des Gehäuses, des Bedienungspultes und der Bedienungselemente ein weiches, leicht mit mildem Haushaltsreiniger angefeuchtetes Tuch. Scheuerschwämme, Scheuerpulver und Lösungsmittel wie Alkohol oder Benzin dürfen nicht verwendet werden.

Bei weiterführenden Fragen wenden Sie sich bitte an den nächsten Sony Händler.

Nach dem Auspacken

Vergewissern Sie sich, daß die folgenden Teile im Lieferumfang des Lautsprechersystems enthalten sind:

• L/R-Frontlautsprecherkabel, 3,5 m (1)
• Rücklautsprecher SS-SR151 (2)
• Rücklautsprecherkabel, 10 m (2)
• Audiokabel, 1,5 m (1)
• Fernbedienung RM-J10 (1)
• Sony Batterien SUM-3 (NS) (2)
• Vibrationsdämpfende Füße (8)

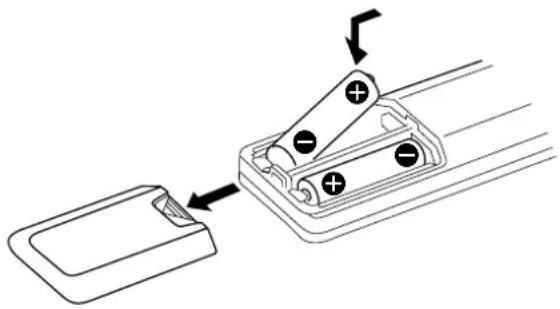

Einlegen der Batterien in die Fernbedienung

Legen Sie zwei Mignonzellen (R6, AA) mit richtiger +/- Polarität in das Batteriefach ein. Zum Steuern des Lautsprechersystems richten Sie die Fernbedienung auf den Fernbedienungssensor (E) am linken Frontlautsprecher aus.

Wann müssen die Batterien ausgewechselt werden?

Bei normalem Betrieb halten die Batterien etwa sechs Monate. Wenn keine einwandfreie Steuerung mehr möglich ist, wechseln Sie die beiden Batterien aus.

Hinweise

• Legen Sie die Fernbedienung nicht an heiße oder feuchte Plätze.
• Verwenden Sie keine alte zusammen mit einer neuen Batterie.
• Achten Sie darauf, daß der Fernbedienungssensor keinem direkten Sonnenlicht und keinen anderen hellen Lichtquellen ausgesetzt ist, da es sonst zu Fehlfunktionen kommen kann.
• Wenn die Fernbedienung längere Zeit nicht verwendet wird, nehmen Sie die Batterien heraus, um eine Beschädigung durch Auslaufen und Korrosion zu vermeiden.

Verwendung der Fernbedienung

Die dunkel dargestellten Tasten dienen zur Steuerung eines Sony TV-Geräts.

Zum Drücken Sie

Einschalten eines Sony TV-Geräts TV POWER

Bedienen eines Sony TV-Geräts die Taste(n) gewünschter Funktion.

Ausschalten eines Sony TV-Geräts TV POWER

Anbringen der vibrationsdämpfenden Füße

1 Breiten Sie ein Handtuch oder ein anderes weiches Tuch auf dem Tisch aus, und legen Sie den Lautsprecher darauf.
2 Ziehen Sie die Folie vom vibrationsdämpfenden Fuß ab, und bringen Sie sie ihn an der Unterseite des Lautsprechers an (4 pro Lautsprecher).

3 Vergewissern Sie sich, daß die vibrationsdämpfenden Füße fest sind, und stellen Sie den Lautsprecher dann senkrecht.

Wahl eines geeigneten Aufstellungsortes

Das Lautsprechersystem entfaltet nur dann seine volle Leistungsfähigkeit, wenn die Centerkanal-Hochtöner nach innen gerichtet sind; der mit Bedienungspult versehene Lautsprecher muß deshalb links vom TV-Gerät und der andere rechts aufgestellt werden.

Es wird empfohlen, die Lautsprecher symmetrisch rechts und links vom TV-Gerät so aufzustellen, daß sie nicht weiter als 1,5 m voneinander entfernt sind. Der linke und rechte Frontlautsprecher muß senkrecht aufgestellt werden. Wenn die Frontlautsprecher waagerecht hingelegt werden, geht der Effekt des Centerkanals verloren.

1,5 m (max.)

Die Rücklautsprecher sollten etwa 60 bis 90 cm über der Ohrhöhe so aufgestellt werden, daß sie aufeinander ausgerichtet sind.

60 bis 90 cm

Anschluß des Lautsprechersystems

Das folgende Diagramm zeigt den Anschluß der Lautsprecher an Ihr TV-Gerät oder Ihren Videorecorder.

Rücklautsprecher SS-SR151 Schritt 3 Schritt 4 Schritt 1 Schritt 2 Video- recorder Rechter Frontlautsprecher Linker Frontlautsprecher Rücklautsprecher SS-SR151 zeist den Signalfluss an

→ zeigt den Signalfluß an.

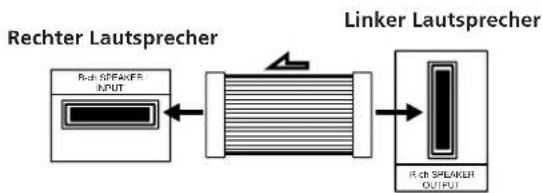

Schritt 1 Anschluß der Frontlaut

Beim Einstecken in der Mitte des Steckers drücken; darauf achten, daß er mit einem Klicken einrastet.
Zum Abtrennen stets am Stecker anfassen. Niemals am Kabel ziehen.

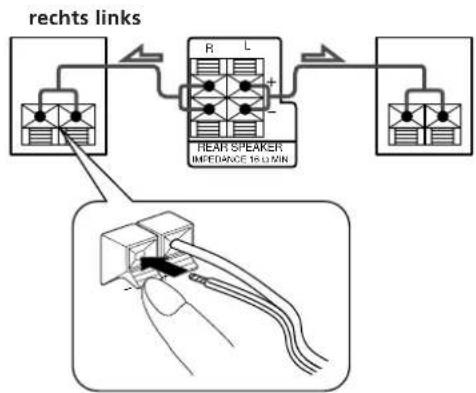

Schritt 2 Anschluß der Rücklautsprecherkabel

Schließen Sie den linken und rechten Rücklautsprecher über die mitgelieferten Lautsprecherkabel an.

1 Drehen Sie an den Kabelenden die Isoliermäntel ab.

2 Stecken Sie die abisierte Litze in die Anschlußklemme.
    note right of B REAR SPEAKER IMPEDANCE TO MIN

Achten Sie darauf, die Leitungen richtig anzuschließen (mit der gestreiften Leitungen + mit + und mit der einfarbigen Leitung – mit – verbinden).

Ist die Phase vertauscht (d.h ist + an - angeschlossen), erhält man ein unausgewogenes Klangbild mit fehlenden Bässen.

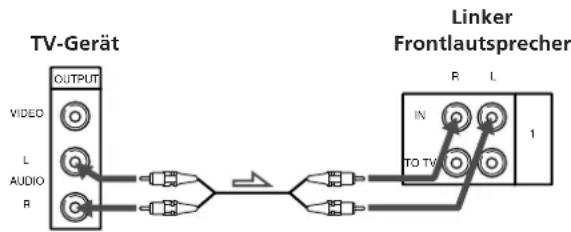

Schritt 3 Anschluß an das TV-Gerät

Wenn die Audio- und Videobuchsen Ihres TV-Geräts bereits mit dem Videorecorder verbunden sind und Ihr TV-Gerät Stereo-Audioausgangsbuchsen besitzt, brauchen Sie das Lautsprechersystem nur wie im folgenden gezeigt an Ihr TV-Gerät anzuschließen, und schon ist Ihre Anlage für Surround-Betrieb ausgerüstet.

Wichtige Hinweise

• Stellen Sie die Lautstärke am TV-Gerät in die Minimalposition.
• Wenn Ihr TV-Gerät einen Ein-/Ausschalter für die eingebauten Lautsprecher besitzt, stellen Sie den Schalter auf OFF, so daß der Ton nur über das extern angeschlossene Lautsprechersystem wiedergegeben wird.
        C["VIDEO"]
        D["L"]
        E["AUDIO"]
        F["R"]
    end
    subgraph Audio
        G["VIDEO"]
        H["L"]
        I["AUDIO"]
        J["R"]
    end
    subgraph Linker Frontlautsprecher
        K["IN"]
        L["TO TV"]
        M["1"]
    end

Bei Anschluß an variable Audioausgangsbuchsen (VARIABLE AUDIO OUT)

Nachdem Sie den obigen Anschluß hergestellt haben, erhöhen Sie die Lautstärke am TV-Gerät. Im täglichen Betrieb stellen Sie dann die Lautstärke am Regler des Lautsprechersystems ein. Wenn die Lautstärke am TV-Gerät zu gering eingestellt ist, spricht aufgrund des geringen Audio-Ausgangspegels die Ausschaltautomatik (siehe Seite 11) an oder es kommt zu Klangbeeinträchtigungen.

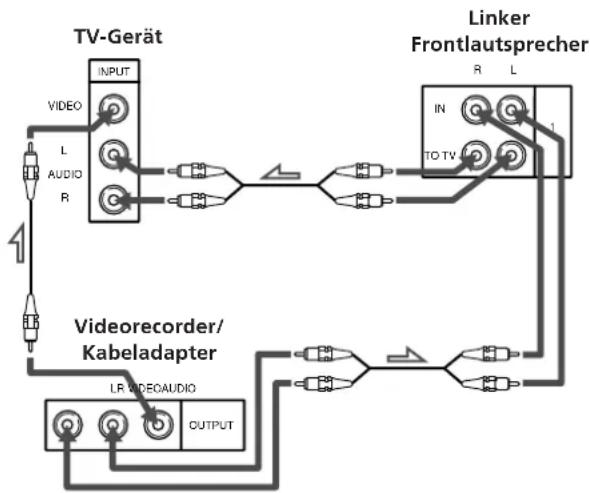

Für bestmögliche Klangqualität (bzw. wenn Ihr TV-Gerät nur Mono-Audioausgangsbuchsen oder keine Audioausgangsbuchsen besitzt)

Schließen Sie das Lautsprechersystem direkt an Ihren Videorecorder oder Ihren Kabeladapter an.

Klangbeeinträchtigungen durch das TV-Gerät werden bei dieser Anschlußart vermieden; man erhält die bestmögliche Tonqualität.

1 Schließen Sie die 1 IN-Buchsen des linken Frontlautsprechers an den Videorecorder oder den Kabeladapter an.
2 Schließen Sie die TO TV-Buchsen des linken Frontlautsprechers an das TV-Gerät an.

Schritt 4 Netzanschluß

Schließen Sie das Netzkabel an eine Wandsteckdose an.

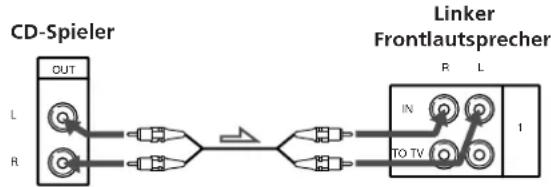

Anschluß der Audiogeräte

Da das Lautsprechersystem einen eingebauten Vor- und Endverstärker besitzt, kann es auch an einen CD-Spieler usw. angeschlossen werden.

Hinweis

Das Lautsprechersystem darf nicht an einen

Verstärkerausgang angeschlossen werden. Da ein bereits verstärktes Audiosignal im Lautsprechersystem nochmals verstärkt würde, könnten die Lautsprecher beschädigt werden.

Surround-Einstellungen

Für einen raumfüllenden Surroundklang brauchen Sie lediglich einen für das Programm geeigneten Surround-Modus zu wählen. Folgende Surround-Modi stehen zur Auswahl.

Dekodiert die in Programmen mit Dolby Surround-Ton enthaltenen Kanäle und liefert einen weiträumig aufgefächerten Raumklang.

HALL-Surround-Modus

Liefert die Akustik eines rechteckigen Konzertsaals. Dieser Modus eignet sich für weiche, zurückhaltende Klänge und liefert auch bei Diskussionen und Pressekonferenzen ein realistisches Klangambiente.

GAME-Surround-Modus

Liefert eine optimale Klangkulisse für Videospiele.

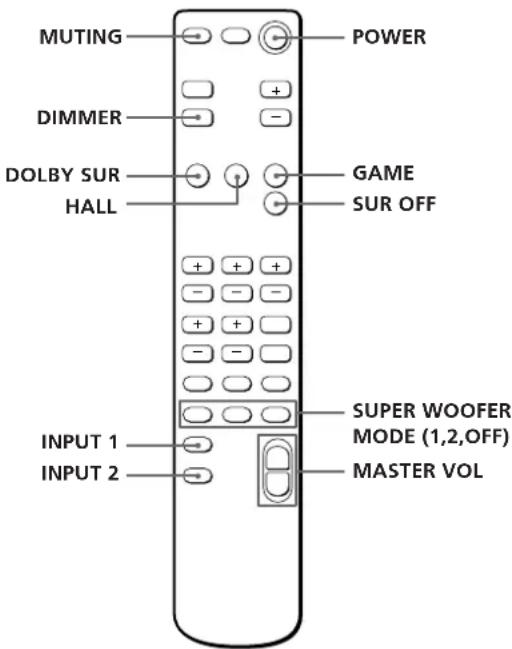

Fernbedienung

MUTING POWER DIMMER + - DOLBY SUR GAME HALL SUR OFF + + + - - + - INPUT 1 SUPER WOOFER MODE (1,2,OFF) INPUT 2 MASTER VOL

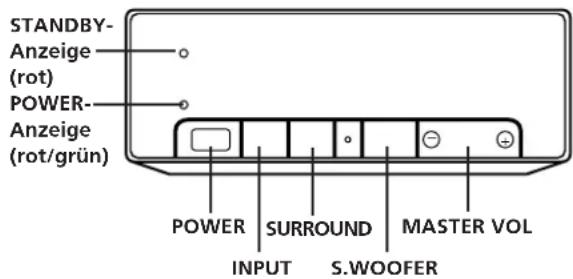

Linker Lautsprecher

STANDBY- Anzeige (rot) POWER- Anzeige (rot/grün) POWER SURROUND MASTER VOL INPUT S.WOOFER

1 Drücken Sie POWER.

Die POWER-Anzeige (grün) leuchtet auf. Bei Einspeisung eines Eingangssignals schalten sich die Lautsprecher automatisch ein und bei Unterbrechen des Signals wieder aus (automatische Ein-/Ausschaltfunktion).

2 Wählen Sie durch Drücken von INPUT 1 oder 2 an der Fernbedienung oder durch Drücken von INPUT am Bedienungspult die gewünschte Signalquelle.

Ist beispielsweise der Videorecorder an den 1 IN-Buchsen angeschlossen, wählen Sie INPUT 1. Die betreffende INPUT-Anzeige leuchtet auf.

3 Starten Sie die Wiedergabe der Signalquelle.

4 Drücken Sie je nach Art des Programms eine der Tasten DOLBY SUR, HALL oder GAME an der Fernbedienung bzw. drücken Sie die SURROUND-Taste am Bedienungspult wiederholt entsprechend der folgenden Tabelle.

Signalquelle	DOLBY SUR	HALL	GAME	SUR OFF
neuere Filme	●
Konzerte	●	●
Musik		●
Sport		●
Videospiel			●
Wortsendungen(Nachrichten usw.)				●

Zum Abschalten des Surroundeffekts

Drücken Sie SUR OFF an der Fernbedienung oder drücken Sie SURROUND am Bedienungspult wiederholt, bis SUR OFF angezeigt wird.

Hinweis

Einige Videocassetten und Bildplatten erhalten möglicherweise Dolby Surround-Ton, obwohl dies nicht auf der Verpackung angegeben ist.

5 Stellen Sie an MASTER VOL. (VOLUME) die Lautstärke ein.

Zur Wahl des Superwoofer-Modus

Drücken Sie SUPER WOOFER MODE 1 oder 2.

SUPER WOOFER MODE 1 liefert besonders kräftige Bässe und ist damit für Filme prädestiniert. Bei SUPER WOOFER MODE 2 ist die Baßanhebung etwas zurückhaltender; dieser Modus ist deshalb besonders für Musikprogramme geeignet.

Zum Stummschalten des Tons

Drücken Sie MUTING.

Durch nochmaliges Drücken der Taste wird die

Stummschaltung wieder abgeschaltet.

Zu den anderen Einstellungen siehe Seite 12.

Ein-/Ausschaltautomatik

Wenn länger als 3 Minuten kein Eingangssignal anliegt (da das TV-Gerät ausgeschaltet oder die Videocassette/Bildplatte zuende ist), schaltet sich das Lautsprechersystem automatisch aus. Die POWER-Anzeige färbt sich dann rot. Nach erneutem Einschalten des TV-Gerät oder Starten des Videorecorders/Bildplattenspielers schaltet sich das Lautsprechersystem wieder automatisch ein. Die POWER-Anzeige färbt sich dann wieder grün.

Wenn bei eingeschaltetem Lautsprechersystem POWER an der Fernbedienung gedrückt wird

Das System schaltet in diesem Fall auf Bereitschaft (die rote Bereitschaftsanzeige leuchtet auf); die Ein-/Ausschaltautomatik arbeitet dann nicht. Zum Einschalten des Systems drücken Sie POWER erneut.

Zum Ändern der Display-Helligkeit

Drücken Sie DIMMER an der Fernbedienung wiederholt, um die gewünschte Helligkeit einzustellen (oder die Anzeige ganz auszuschalten).

Beim Drücken einer Taste am Bedienungspult oder an der Fernbedienung schaltet das Display kurzzeitig auf volle Helligkeit zurück.

Verschiedene Surround-Einstellungen

Das Lautsprechersystem SA-VA10 wurde werksseitig bereits für einen ausgewogenen Surroundklang voreingestellt. Zur optimalen Anpassung an die Gegebenheiten Ihres Hörraums können Sie jedoch verschiedene Parameter (wie Pegel der einzelnen Lautsprecher und Verzögerungszeit) selbst einstellen.

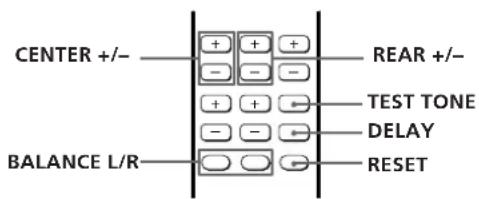

CENTER +/- + + + - - - + + - - - - BALANCE L/R REAR +/- TEST TONE DELAY RESET

Abgleich der Lautsprecherpegel

Mit Hilfe eines Testtons kann der Pegel der einzelnen Lautsprecher so eingestellt werden, daß alle Lautsprecher am Hörplatz mit derselben Lautstärke zu hören sind.

Nehmen Sie die folgenden Einstellungen von Ihrem Hörplatz aus vor.

1 Schalten Sie in den DOLBY SUR-Modus.
2 Drücken Sie TEST TONE an der Fernbedienung. Der Testton wird dann nacheinander in der folgenden Reihenfolge über die einzelnen Kanäle ausgegeben.

3 Stellen Sie die Lautstärkepegel so ein, daß der Testton über alle Kanäle am Hörplatz mit derselben Lautstärke zu hören ist.

Zur Pegeleinstellung von	Drücken Sie
rechtem und linkem Frontkanal	BALANCE L oder R
Centerkanal	CENTER + oder -
Rückkanal	REAR + oder -

4 Drücken Sie TEST TONE an der Fernbedienung, um den Testton wieder abzuschalten.

Zum Zurückstellen des Center- und Rückkanalpegels und der Balance auf die werksseitige Voreinstellung

Drücken Sie CENTER +/-, REAR +/- oder BALANCE L/R und dann RESET.

(Siehe Fortsetzung)

Hinweis

Wenn nicht die MASTER VOL., RESET, CENTER +/-, REAR +/- oder BALANCE L/R-Tasten, sondern andere Tasten gedrückt werden, wird der Testton automatisch abgeschaltet.

Einstellung der Verzögerungszeit

Durch Ändern der Verzögerungszeit können beim Zuhörer unterschiedliche Raumgrößen suggeriert werden. Befinden sich die Rücklautsprecher beispielsweise sehr dicht an Ihrer Hörposition, empfiehlt es sich, eine größere Verzögerungszeit zu wählen.

Diese Einstellung kann getrennt für DOLBY SUR, HALL und GAME vorgenommen werden.

Hinweis

Im PRO LOGIC 3CH-Modus kann die Verzögerungszeit nicht eingestellt werden.

1 Wählen Sie den gewünschten Surround-Modus.
2 Geben Sie die Signalquelle wieder.
3 Drücken Sie DELAY an der Fernbedienung einmal. Die momentan eingestellte Verzögerungszeit wird dann angezeigt.
4 Drücken Sie DELAY wiederholt, um die gewünschte Verzögerungszeit (15, 20 oder 30 ms) zu wählen. Werksseitig ist auf 20 ms voreingestellt.

Zum Zurückstellen auf die werksseitige Voreinstellung Drücken Sie DELAY und dann RESET.

Zum Zurückstellen aller Einstellungen eines Surround-Modus

Drücken Sie zunächst die Taste des zurückzustellenden Surround-Modus (z.B. HALL) und dann (während der Surround-Modus im Display angezeigt wird) die RESET-Taste.

Alle Einstellungen dieses Modus, einschließlich Baß-, Höhen- und Superwooferpegel (siehe unten), werden dann auf die werksseitigen Voreinstellungen zurückgesetzt.

Toneinstellungen

Werksseitig ist das Lautsprechersystem bereits für einen ausgewogenen Surroundklang voreingestellt. Falls erwünscht, können jedoch für jeden Surround-Modus individuelle Feineinstellungen vorgenommen werden. Diese Feineinstellungen bleiben gespeichert, bis eine Änderung vorgenommen wird.

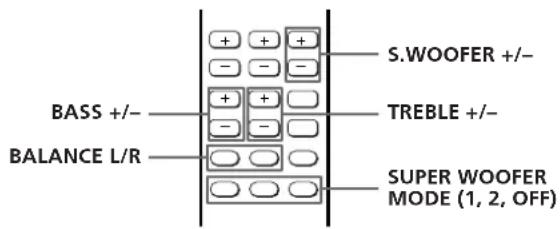

S.WOOFER +/- BASS +/- + + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - BALANCE L/R TREBLE +/- SUPER WOOFER MODE (1, 2, OFF)

1 Geben Sie die Signalquelle wieder, und wählen Sie einen Surround-Modus.
2 Stellen Sie die folgenden Parameter je nach dem wiederzugebenden Programm bzw. nach Ihrem persönlichen Geschmack ein.

Zum	Drücken Sie
Einstellen des Superwooferpegels	S.WOOFER + oder –
Einstellen des Baßpegels	BASS + oder –
Einstellen des Höhenpegels	TREBLE + oder –
Einstellen der Balance	BALANCE L oder R*

* Die BALANCE L/R-Einstellung beeinflußt nur den linken und rechten Frontkanal. Wird im DOLBY SUR-Betrieb eine Signalquelle wiedergegeben, deren Klanggeschehen sich hauptsächlich im Centerkanal abspielt, ist der Einfluß dieser Einstellung relativ gering.

Zum Zurückstellen auf die werksseitigen Voreinstellungen

Drücken Sie S.WOOFER +/-, BASS +/-, TREBLE +/- oder BALANCE L/R und dann RESET.

Betrieb mit separatem Centerlautsprecher

Ein getrennter Centerlautsprecher ist im allgemeinen nicht erforderlich, da in jedem Frontlautsprecher ein Centerkanal-Lautsprecherchassis (siehe Seite 5) integriert ist. Es ist jedoch auch möglich, einen getrennten Centerlautsprecher anzuschließen; am linken Frontlautsprecher sind hierzu CENTER SPEAKER-Klemmen vorgesehen. Achten Sie darauf, daß die Centerlautsprecher eine Impedanz von 8 bis 16 Ohm besitzt.

Entfernen Sie mit einem Schraubenzieher die Schraube der CENTER SPEAKER-Tastenabdeckung, und drücken Sie die CENTER SPEAKER-Taste. Die in den Frontlautsprechern integrierten Center-Lautsprecherchassis werden dann abgeschaltet, und das Centersignal wird zu den CENTER SPEAKER-Klemmen geleitet.

INT EXT CENSER SPAXER

Bei Anschluß eines getrennten Centerlautsprechers wählen Sie wie im folgenden behandelt einen der vier verfügbaren Center-Modi (NORMAL, WIDE, 3 CH (3 Channel Logic) oder PHANTOM). Wenn sowohl ein getrennter Centerlautsprecher als auch Rücklautsprecher angeschlossen sind, wählen Sie den Center-Modus NORMAL oder WIDE. Einzelheiten zu diesen Modi und zum Pro Logic Surround-System finden Sie auf Seite 15.

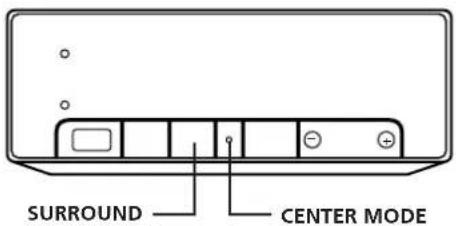

SURROUND CENTER MODE

1 Schalten Sie durch Drücken von SURROUND (am linken Frontlautsprecher) auf PRO LOGIC. (Wenn ein separater Centerlautsprecher angeschlossen ist, erscheint statt der Anzeige DOLBY SUR die Anzeige PRO LOGIC im Display.)
2 Drücken Sie CENTER MODE (am linken Frontlautsprecher) wiederholt, bis der gewünschte Center-Modus im Display angezeigt wird.
3 Falls erforderlich, gleichen Sie die Lautsprecherpegel ab und stellen Sie die Verzögerungszeit ein, wie auf Seite 11 und 12 angegeben.

Störungsüberprüfungen

Gehen Sie bei Problemen mit dem Lautsprechersystem die folgende Liste durch. Wenn das Problem nicht selbst behoben werden kann, wenden Sie sich an den nächsten Sony Händler.

Kein Ton von den Lautsprechern.

→ Überprüfen, ob die Signalquellen richtig an die Lautsprecher angeschlossen sind.
→ Überprüfen, ob der richtige Eingang (1 oder 2) gewählt ist.
→ Die Stummschaltung durch Drücken von MUTING ausschalten.
→ Die Lautstärke durch Drücken von MASTER VOLUME + erhöhen.
→ Erhöhen Sie die Lautstärke am TV-Gerät, um den Pegel der VARIABLE AUDIO OUTPUT-Buchsen anzuheben.

Kein Ton oder zu geringer Pegel von den Rücklautsprechern.

→ Die Surround-Funktion ist ausgeschaltet.
→ Den Pegel der Rücklautsprecher einstellen (siehe Seite 11).
→ Die Pegelbalance mit dem Testton überprüfen (siehe Seite 11).

Kein Ton vom Centerlautsprecher

→ Darauf achten, daß in den DOLBY SUR- (oder PRO LOGIC-) Modus geschaltet ist.
→ Es ist kein Centerlautsprecher angeschlossen, obwohl die CENTER SPEAKER-Taste an der Rückseite auf EXTERNAL gestellt ist.
→ Es ist ein externer Centerlautsprecher angeschlossen, obwohl der Dolby Pro Logic Surround Center-Modus auf PHANTOM geschaltet ist.
→ Es ist ein externer Centerlautsprecher angeschlossen, obwohl die CENTER SPEAKER-Taste an der Rückseite auf INTERNAL geschaltet ist.

Starkes Brummen oder andere Störgeräusche.

Die Verbindungskabel von Transformatoren und Motoren vollständig und von Leuchtstoffröhren mindestens 3 m entfernt halten.
Das Lautsprechersystem vom TV-Gerät abtrennen und statt dessen an den Videorecorder oder den Kabeladapter anschließen (siehe Seite 9).

Keine Fernbedienung möglich.

→ Die Fernbedienung auf den Fernbedienungssensor am linken Frontlautsprecher ausrichten.
→ Ein Hindernis zwischen Fernbedienung und dem linken Lautsprecher entfernen.
→ Die Batterien in der Fernbedienung auswechseln.

Das Bild auf dem TV-Schirm zittert oder ist verzerrt.

→ Die Lautsprecher weiter vom TV-Gerät entfernen.

Technische Daten

Verstärkerteil

Sinus-

Dauertonleistung

Insgesamt 100 W

Centerkanal-

Lautsprecherchassis

20 W (an 8 Ohm, bei

Breitbandlautsprecher

10 kHz, 9% Kliirrgrad)

für Frontkanal/

20 W + 20 W (an

Tieftöner für

8 Ohm. bei 1 kHz, 9%

Centerkanal

Klirrgrad)

Superwoofer

20 W (an 8 Ohm, bei

Rückkanal

40 Hz, 9% Klirrgrad)

Eingang-

20 W (an 8 Ohm, bei

sempfindlichkeit/-

Ausgangsempfindlichkeit/

-impedanz

TO TV:

450 mV, 1 kOhm

Externer

Centeranschluß: 20 W

(an 8 ohm, bei 1 kHz,

9% THD), 8–16 Ohm

Rückkanal: Für

mitgelieferte

Rücklautsprecher

SS-SR151

Rechter Kanal:

Ausschließlich für

rechten Lautsprecher

des SA-VA10-Systems

Klangregelbereich (Front/Center)

Bässe: ±10 dB bei 100 Hz

Höhen: ±10 dB bei 10 kHz

Lautsprecherteil

Bauart

Frontlautsprecher

DBR-Superwoofer

Baßreflex

SAW (Super

Breitbandlautsprecher für Frontkanal/

Tieftöner für

Centerkanal: 10 cm, Konus (2)

Superwoofer: 13 cm, Konus (1)

Rücklautsprecher

8 cm, Konus (2)

Allgemeines

Stromversorgung

220 - 230 V

Wechselspannung, 50/60 Hz

Leistungsaufnahme

75 W

Abmessungen

Rück: ca. 110 x 160 x 140 mm (B/H/T)

Gewicht

Frontlautsprecher (L): 9,0 kg

Frontlautsprecher (R): 8,0 kg

Rücklautsprecher: 700 g/

Pro Lautsprecher

Mitgeliefertes

Zubehör

Rücklautsprecher SS-SR151 (2)

L/R-

Frontlautsprecherkabel, 3,5 m (1)

Rücklautsprecherkabel, 10 m (2)

Audiokabel, 1,5 m (1)

Fernbedienung RM-J10 (1)

Sony Batterien SUM-3 (NS)

Vibrationsdämpfende Füße (8)

Änderungen, die dem technischen

Fortschritt dienen, bleiben vorbehalten.

Glossar

Center-Modus

Im Dolby Pro Logic Surround-Betrieb kann zur Anpassung an die jeweilige

Lautsprecherkonfiguration zwischen den

folgenden vier Center-Modi gewählt werden:

• NORMAL-Modus

Wählen Sie den NORMAL-Modus, wenn ein zusätzlicher kleiner Aktiv-Centerlautsprecher an das System angeschlossen wird. Die Bässe des Centerkanals werden dann über die Frontlautsprecher abgestrahlt, um das schwache Baßfundament des kleinen Centerlautsprechers zu kompensieren.

linker Front-lautsprecher kleiner Center-lautsprecher rechter Front-lautsprecher

linker Rücklautsprecher
rechter Rücklautsprecher

Zur Ausgabe des Testtons siehe Seite 11.

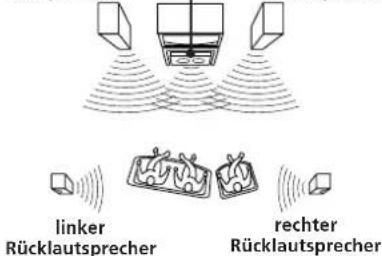

- WIDE-Modus

Wählen Sie den WIDE-Modus, wenn ein zusätzlicher großer Aktiv- Centerlautsprecher, der in der Klangqualität den Frontlautsprechern ebenbürdig ist, an das System angeschlossen wird. Diese Konfiguration stellt den Idealfall für den Dolby Surround- Betrieb dar.

Linker Front- lautsprecher Centerlautsprecher rechter Front- lautsprecher

linker Rücklautsprecher rechter Rücklautsprecher

Zur Ausgabe des Testtons siehe Seite 11.

• 3 CH Logic-Modus

Wählen Sie den 3 CH Logic-Modus, wenn wenn kein Signal an die Rücklautsprecher ausgegeben werden soll. Der Rückkanal wird dann über die Frontlautsprecher abgestrahlt, so daß ein gewisser Raumklang trotz fehlender Rücklautsprecher erhalten wird.

linker Front-lautsprecher Centerlautsprecher rechter Front-lautsprecher

Im 3 CH Logic-Modus wird der Testton in der folgenden Reihenfolge ausgegeben:

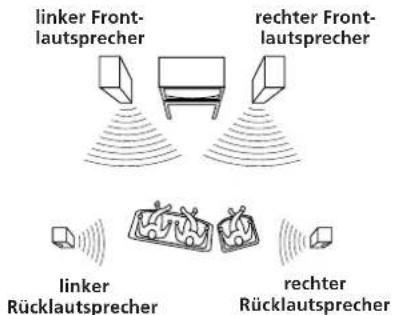

• PHANTOM-Modus

Wählen Sie den PHANTOM-Modus, wenn kein Signal an den Centerlautsprecher ausgegeben werden soll. Der Centerkanal wird dann über die Frontlautsprecher abgestrahlt.

Im PHANTOM-Modus wird der Testton in der folgenden Reihenfolge ausgegeben:

Verzögerungszeit

Hierunter versteht man die Zeit, um die der Rückkanal (Surroundkanal) gegenüber dem Frontkanal verzögert ist. Je nach eingestellter Verzögerungszeit erhält man ein anderes Raumgefühl. Bei einem kleinen Raum oder bei dicht an der Hörposition befindlichen Rücklautsprechern sollte eine längere, bei einem großen Raum oder bei weit vom Hörplatz entfernten Rücklautsprechern eine kürzere Verzögerungszeit gewählt werden.

Dolby Pro Logic Surround-Decoder

Musikprogramme, TV-Shows, Filme, TV-Programme usw. werden heute häufig mit Dolby Surround-Ton aufgezeichnet. Bei diesem System sind in den beiden Stereokanälen noch zwei weitere Kanäle codiert: ein Centerkanal und ein Rückkanal (Rear). Der Centerkanal sorgt dafür, daß sich Filmdialoge von der Klangkulisse lösen und eindeutig in die Mitte fokussiert werden. Der Rückkanal enthält hauptsächlich Umgebungsgeräusche und vermittelt die Illusion von Raumtiefe. Es entsteht ein authentischer Raumklang; der Zuschauer wird mitten ins Filmgeschehen versetzt. Der Dolby Pro Logic Surround-Decoder dieser Anlage entschlüsselt alle in der Aufzeichnung enthaltenen Kanäle und leitet sie den betreffenden Lautsprechern zu. Im Idcalfall sind Frontlautsprecher, Centerlautsprecher und Rücklautsprecher vorhanden. Ein Vorteil des Dolby Pro Logic Surround-Decoders ist jedoch seine hohe Flexibilität: das System kann an verschiedene Lautsprecherkonfigurationen angepaßt werden und ermöglicht auch bei nicht optimaler Konfiguration noch ein Raumklanggefühl.

Dolby Surround-Decoder

Ein Dolby Surround-Decoder ist im Gegensatz zum Dolby Pro Logic Surround-Decoder nur mit passiven Filtern aufgebaut. Einige Systeme bieten durch Hinzufügen von Nachhall die Möglichkeit, unter verschiedenen Klangatmosphären zu wählen.

Stichwortverzeichnis

A

3 CH Logic-Modus 13, 15

Anschluß

Lautsprecher 8,9

Netzkabel 9

Signalquellen 9

TV-Gerät/Videorecorder 9

Anschluß 8

Anschluß des TV-Geräts/

Videorecorders 9

Auspacken 6

B

Betrachten von

Videoprogrammen 10

C

Center-Modus 13,14

3 CH LOGIC-Modus 13, 15

NORMAL-Modus 13, 15

PHANTOM-Modus 13,15

WIDE-Modus 13, 15

D

Dolby Pro Logic Surround

13, 15

Center-Modus 13, 14

Dolby Surround 15

E

Einstellungen

Bässe 12

Höhen 12

Lautsprecherpegel 11

Lautstärke 11

Superwooferpegel 11, 12

Verzögerungszeit 12

Externer Centerlautsprecher 13

F, G, H, I, J, K

Fernbedienung 10, 11, 12

L, M

Lautsprecher

Anschluß 8,9

Aufstellung 7

Lautsprecherpegel, Abgleich 11

N, O

NORMAL-Modus 13, 15

P, Q, R

PHANTOM-Modus 13,15

S

Störungsüberprüfungen 14

Verzögerungszeit 12, 15

W, X, Y, Z

WIDE-Modus 13, 15

WAARSCHUWING

Technische gegevens 15

Ljudfältet DOLBY SUR,
