GEBRUIKSAANWIJZING SR 1500 Set METABO

Origineel gebruikaanwijzing

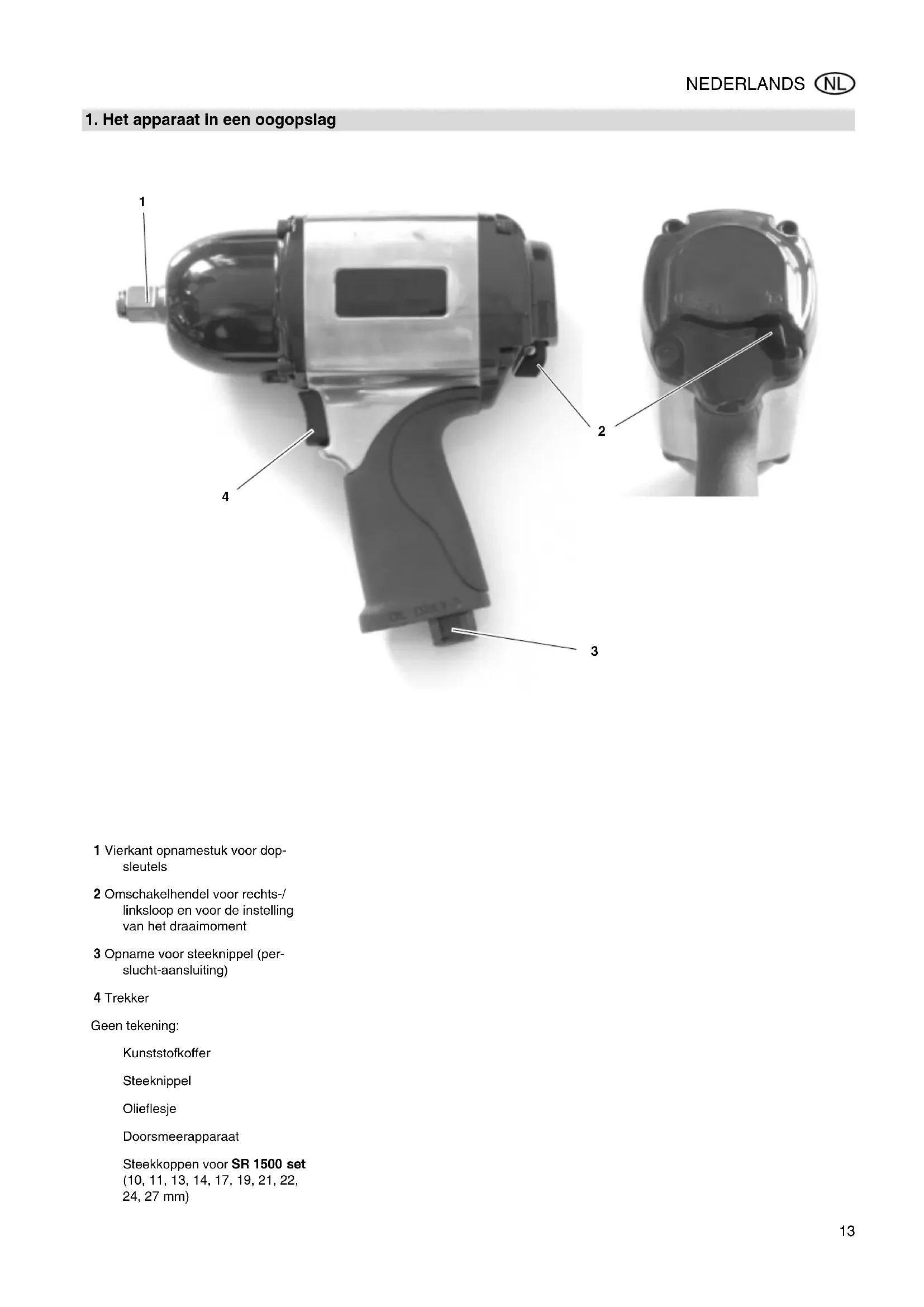

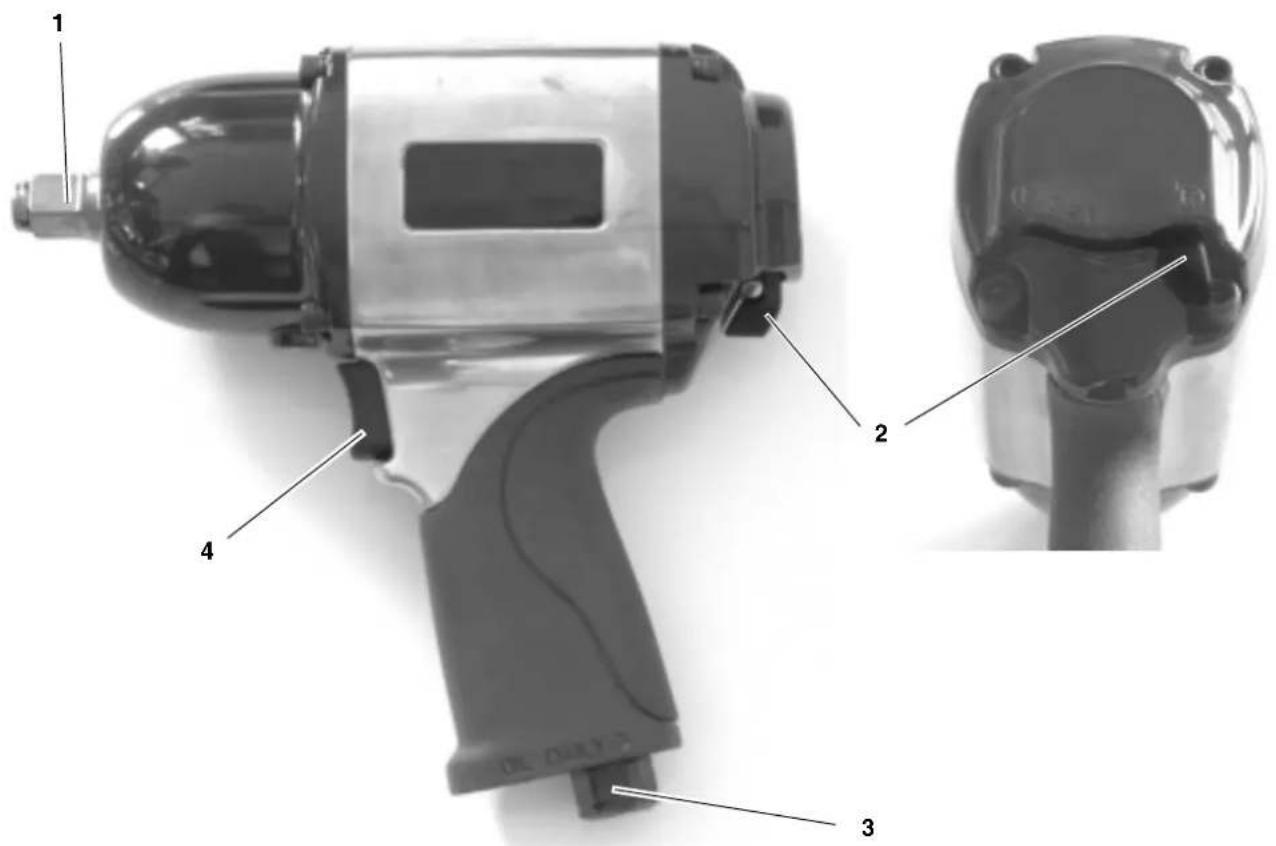

1. Het apparaat in een oogopslag

1 Vierkant opnamestuk voor dop- sleutels 2 Omschakelhendel voor rechts-/

inksloop en voor de instelling van het draaimoment 3 Opname voor steeknippel (per- slucht-aansluiting) 4 Trekker Geen tekening: Kunststofkoffer Steeknippel Olieflesje Doorsmeerapparaat Steekkoppen voor SR 1500 set (10, 11, 13, 14, 17, 19, 21, 22, 24, 27 mm) XK0034H3.fm Origineel gebruikaanwijzing NEDERLANDS14 NEDERLANDS

1. Het apparaat in een

3.1 Voorgeschreven gebruik

van het systeem.........................

veiligheidsinstructies..................14

3.3 Symbolen op het toestel ............14

4. Bediening..................................15

4.1 Vóór het eerste bedrijf.............15

4.2 Gereedschap gebruiken.............15

Deze gebruiksaanwijzing werd zo ver- vaardigd, dat u snel en veilig met uw

reedschap kunt werken. Hier een kleine wegwijzer, hoe u deze gebruiks- aanwijzing dient te lezen: Lees deze gebruiksaanwijzing vóór de ingebruikneming geheel door. Besteed daarbij vooral aandacht aan het hoofdstuk „veiligheidsvoor- schriften”. Als u bij het uitpakken van het appa- raat transportschade vaststelt, dan moet u daar onmiddellijk uw leve- rancier van op de hoogte stellen. Neem h et gereedschap niet in bedrijf! Deze gebruiksaanwijzing richt zich aan personen met technische basis- kennis in de omgang met gereed- schap zoals het hier beschreven.

dien u generlei ervaring met zulk gereedschap heeft, dient u eerst beroep te doen op de hulp van erva- ren personen.

waar alle met dit gereedschap geleverde documenten op, opdat u zich desgewenst kunt informeren. Bewaar het koopbewijs voor moge- lijke garantiegevallen op. Als u het gereedschap verleent of verkoopt, geef dan alle meegele- verde documenten mee. Voor schade die ontstaat, omdat deze gebruiksaanwijzing niet werd opgevolgd, overneemt de fabrikant geen aansprake- lijkheid. De informaties in deze gebruiksaanwij- zing zijn op de volgende manier geken- merkt: Gevaar! Waarschuwing voor

ichamelijk letsel of milieuschade. Attentie! Waarschuwing voor materiële schade.

tallen in afbeeldingen (1, 2, 3, ...) kenmerken afzonderlijke delen; zijn do orlopend genummerd. Hand elingsinstructies, waarbij op de volgorde dient te worden gelet, zijn doorgenummerd. Handelingsinstructies met willekeu- rige volgorde zijn met een punt geken merkt.

sommingen zijn met een streep gekenmerkt.

3.1 Voorgeschreven gebruik

van het systeem Dit gereedschap dient ter bevestiging en voor het losmaken van zeskantschroe- ven en zeskantmoeren. Dit gereedschap mag uitsluitend door een persluchtcompressor worden aan- gedreven. De maximaal toegelaten

rkdruk vermeld in de technische gegevens mag niet worden overschre- den. Dit gereedschap mag niet met exp losieve, brandbare of gezondheids- bedreigende gassen worden geëxploi- teerd. Elk ander gebruik is verboden. Door

reglementair gebruik, veranderingen aan het gereedschap of door gebruik van onderdelen, die niet door de fabri- kant werden gekeurd en vrijgegeven, kan onvoorziene schade ontstaan!

3.2 Algemene veiligheidsin-

structies Houdt u zich bij gebruik van dit gereedschap aan de volgende vei- ligheidsvoorschriften om gevaar voor p ersonen of materiële schade te voorkomen. Houd rekening met de bijzondere veiligheidsinstructies in de desbe- treffende hoofdstukken. Houdt u zich eventueel aan de bij- zondere wettelijke maatregelen ter bescherming van de werknemer of de ongevallenpreventievoorschriften inzake de omgang met compresso- ren en persluchtgereedschap.

oud uw werkplek in orde – een wanordelijke werkplek kan ongeval- len tot gevolg hebben. Wees aandachtig. Gebruik dit gereedschap niet, wanneer u niet geconcentreerd bent. Vermijd een kantelen van het gereedschap - zorg voor een veilige stand als u het gereedschap benut. Sluit dit gereedschap uitsluitend via een snelkoppeling aan op een com- pressor. Vergewis u ervan dat de maximaal toegelaten werkdruk vermeld in de technische gegevens niet over- schreden wordt. Zorg dat u dit gereedschap niet overbelast – gebruik dit gereed- schap uitsluitend binnen het vermo- gensbereik dat in de technische geg evens vermeld wordt. Raak g een roterende onderdelen aan. Koppel het gereedschap los van de persluchtaansluiting, alvorens u dopsleutels vervangt of wanneer u het gereedschap onbewaakt laat.

Gevaar door ontoereikende persoonlijke veiligheidsuitrusting! Draag oordoppen. Draag een veiligheidsbril.

Gevaar door gebreken aan het toestel! Voer nooit zelf reparaties aan het gereedschap uit! Reparaties van compressoren, drukvaten en per- sluchtgereedschap mogen uitslui- tend door gekwalificeerd personeel uitgevo erd worden.

Attentie: Bescherm het toestel, vooral de persluchtaansluiting, de vierkante opname en de bedieningselementen tegen stof en vuil.

3.3 Symbolen op het toestel

Gevaar! Veronachtzaming van de volg ende waarschuwin- gen kan tot zware ver- wondingen of materiële sch ade leiden. Gebruiksaanwijzing lezen. Oordoppen dragen. Veiligheidsbril dragen.

4.1 Vóór het eerste bedrijf

Steeknippel inschroeven.

4.2 Gereedschap gebruiken

Attentie: Opdat dit gereedschap lange tijd klaar voor gebruik blijft, moet het voldoende met pneumatische olie worden verzorgd. Dit kan als volgt gebeuren: Via een onderhoudseenheid met doorsmeerapparaat aan de com- pressor. Via een opbouwsmeerpot die in de persluchtleiding of onmiddel- lijk aan het persluchtgereedschap

oe per 15 bedrijfsminuten (lang- durig gebruik) ca. 3 tot 5 druppels

eumatische olie met de hand in de persluchtaansluiting.

1. Steek de dopsleutel op het vierkante

2. Draairichting aan de omschakelhen-

del voor rechts-/linksloop instellen: Omschakel hendel naar links: rechtsloop Omschakelhendel geheel naar rechts: linksloop

3. Het draaimoment (alleen bij

rechtsloop) aan de omschakelhen- del instellen:

mschakelhendel geheel naar links = maximaal draaimoment. omschakelhendel een trap naar rechts = draaimoment wordt klei- ner. Stel de werkdruk op de compres- sor in (maximaal toegelaten

4. Snelkoppeling aan de persluchtver-

Gevaar! Koppel de persluchtaanslui- ting los vóór alle werkzaamheden aan het gereedschap. Service en/of onderhoudswerkzaam- heden die niet in dit hoofdstuk

schreven staan mogen uitsluitend door vaklui uitgevoerd worden. Controleer of de schroefverbindin- gen vast zitten, en draai ze vast

anneer het gereedschap niet door een onderhoudsmodule of een aan- bouwsmeerpot wordt geolied, doe

an elke 15 bedrijfsminuten (langdu- rig gebruik) ca. 3 tot 5 druppels pneumatische olie met de hand in de persluchtaansluiting. Het gereedschap mag niet in de open lucht of in een vochtige ruimte opgeborgen worden. Pneumatische olie 0,5 l speciale olie voor persluchtgereed- schap, onderhoudsmodules en aan- bouwsmeerpotten. Artikelnr. 090 100 8540

nbouwsmeerpot R3/8" binnen- schroefdraad Voor installatie direct op perslucht- gereedschap. Steeds zichtbaar olie- peil dankzij het peilglas. Artikelnr. 090 105 4592

Gevaar! Reparaties aan persluchtge- reedschap mogen uitsluitend door

kmensen worden uitgevoerd! De persluchtmachines kunnen voor repa ratie verzonden worden naar de Service-vestiging in uw land. Het adres vindt u terug bij de lijst met onderdelen. Geef bij inzending voor reparatie een omschrijvi ng van het vastgestelde defect. Het verpakkingsmateriaal van de machine is 100 % recycleerbar. Afgedankte machines en accessoires

vatten grote hoeveelheden waarde- volle grond- en kunststoffen die even- eens gerecycleerd kunnen worden. De gebruiksaanwijzing werd op chloor- vrij gebleekt papier gedrukt.

5. Service en onderhoud

Vierkant opnamestuk " 1/2 1/2 1/2 3/4 1 Maximale schroevengrootte M16 M16 M16 M32 M32 Slagwerk Hamer- slagwerk Stiftslagwerk Duplexhamer-

agwerk Duplexhamer- slagwerk Duplexhamer- slagwerk Maximaal draaimoment Nm 360 610 670 1490 1490 Minimale slangdoorsnede (binnen) mm 10 10 10 13 13 Trilling (geschatte effectieve

arde van de versnelling) Onzekerheid K m/s
