Produkttype	Pneumatisk slagskruetrækker
Mærke	Metabo
Model	SR 1500 Sæt
Strømforsyning	Trykluft (via kompressor)
Maksimalt tilladt lufttryk	6,3 bar
Luftforbrug	360 L/min
Tomgangsomdrejningstal	7500 o/min
Maksimalt drejningsmoment	360 Nm
Slagmekanisme	Hammer system
Firkantet fatning	1/2"
Maksimal skruestørrelse	M16
Mål (L x B x H)	195 x 70 x 195 mm
Vægt	2,0 kg
Lydeffektniveau (LWA)	107,8 dB(A)
Lydtryksniveau (LPA)	96,8 dB(A)
Vibration (vægtet effektivværdi)	< 2,5 m/s²
Vibrationsusikkerhed (K)	1,23 m/s²
Indhold i sættet	Plastik kuffert, bits, oliedråber, smøreenhed til luftslange
Rotationsretning	Reversibel (højre/venstre) via håndtag
Drejningsmomentjustering	Ja, trinløs (kun i højre rotation)
Smøring	Pneumatisk olie, 3 til 5 dråber hvert 15. minut ved kontinuerlig brug
Vedligeholdelse	Kontrollér og efterspænd skruer, rengør apparatet, opbevar ikke i fugtigt miljø
Sikkerhed	Bær beskyttelsesbriller og høreværn, læs brugsanvisningen, afbryd luften før vedligeholdelse
Reparationer	Forbeholdt professionel (specialiseret elektriker)
Garanti	Gem købsbevis for garantien

Ofte stillede spørgsmål - SR 1500 Set METABO

Hvordan vender jeg rotationsretningen på skruetrækkeren?

Brug udvælgelseshåndtaget på apparatet. Skub det til venstre for højrerotation (spænd) og helt til højre for venstrerotation (løsn).

Hvilket lufttryk skal jeg bruge?

Det maksimalt tilladte lufttryk er 6,3 bar. Overskrid aldrig denne værdi. Indstil trykket på kompressoren i henhold til det ønskede drejningsmoment.

Hvordan smører jeg det pneumatiske værktøj?

Indsæt 3 til 5 dråber pneumatisk olie i den komprimerede lufttilførsel hvert 15. minut ved kontinuerlig brug. Du kan også bruge en smøreenhed indbygget i luftslangen.

Hvilke tilbehør medfølger i sættet?

Sættet SR 1500 leveres med en plastik kuffert, bits, en oliedråber og en smøreenhed til luftslangen.

Hvordan skifter jeg fatningen?

Før enhver udskiftning skal værktøjet afbrydes fra trykluftforsyningen. Sæt den passende fatning på den firkantede 1/2 tomme fatning.

Er drejningsmomentet justerbart?

Ja, kun i højre rotation. Drejningsmomentjusteringshåndtaget giver dig mulighed for at justere momentet: helt til venstre for maksimalt moment, et trin til højre for lavere moment.

Hvad er den maksimale skruestørrelse, jeg kan bruge?

Skruetrækkeren kan spænde skruer op til M16 (sekskantede skruer). Til møtrikker skal du bruge passende fatninger.

Hvordan vedligeholder jeg værktøjet?

Før enhver operation skal trykluften afbrydes. Kontrollér regelmæssigt skruer og efterspænd dem om nødvendigt. Rengør apparatet for at undgå støvophobning. Smør som anvist.

Kan jeg selv reparere værktøjet?

Nej, reparationer må kun udføres af en specialiseret elektriker. Kontakt Metabo kundeservice ved fejl.

Hvilket beskyttelsesudstyr skal jeg bære?

Bær altid høreværn og sikkerhedsbriller, når du bruger værktøjet. Læs omhyggeligt de medfølgende sikkerhedsinstruktioner.

BRUGSANVISNING SR 1500 Set METABO

⑭ Original brugsvejledning 25

SV Original bruksanvisning 28

D DEUTSCH VENG ENGLISH

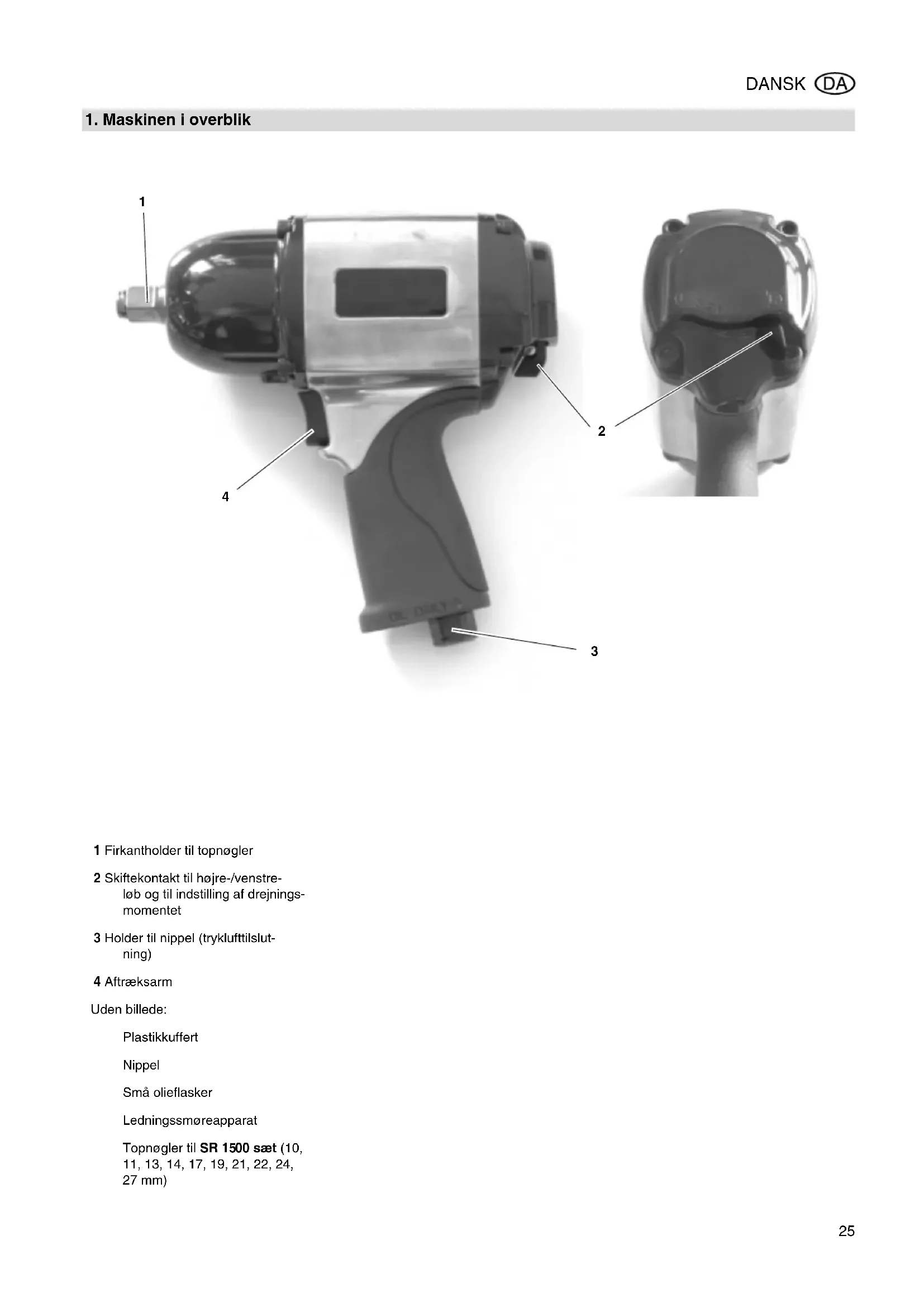

1 Firkantholder til topnøgler
2 Skiftekontakt til højre-/venstre- løb og til indstilling af drejnings- momentet
3 Holder til nippel (tryklufttilslutning)
4 Aftræksarm

Uden billede:

Plastikkuffert

Nippel

Små olieflasker

Ledningssmøreapparat

Topnøgler til SR 1500 sæt (10, 11, 13, 14, 17, 19, 21, 22, 24, 27 mm)

Indholdsfortegnelse

1. Maskinen i overblik.....25
2. Læses først!......26
3. Sikkerhed......26
   3.1 Korrekt anvendelse .....26
   3.2 Generelle sikkerhedshenvisninger......26
   3.3 Symboler på apparatet......26
4. Drift......26
   4.1 Før første idriftsætning....26
   4.2 Anvend værktøjet....26
5. Vedligeholdelse og pleje .....27
6. Leverbart tilbehør......27
7. Reparation ......27
8. Miljøbeskyttelse ......27
9. Tekniske Data......27

2. Læses først!

Denne betjeningsvejledning er udformet således at du hurtigt og sikkert kan arbejde med dit værktøj. Nedenfor er der opstillet en mindre oversigt over hvorledes betjeningsvejledningen skal læses:

• Læs denne betjeningsvejledning helt igennem før apparatet tages i brug. Vær særlig opmærksom på sikkerhedsanvisningerne.
• Hvis der konstateres en transportskade skal forhandleren kontaktes omgående. Værktøjet må ikke anvendes!
• Denne betjeningsvejledning henvender sig til personer, der har tekniske grundkendskaber i omgangen med det værktøj, der er beskrevet i denne vejledning. Hvis du ikke har erfaring med sådanne værktøj, bør du hente råd fra en mere erfaren person.
• Op bevar alle dokumenter, der er leveret med dette værktøj, således at du kan slå op i dem efter behov. Opbevar ligeledes kvitteringen til brug for garantien.
• Hvis du skulle låne værktøjet ud eller sælge det, skal dokumenterne altid leveres med.

Fabrikanten påtager sig intet ansvar for skader, som opstår fordi denne betjeningsvejledning ikke blev overholdt.

Informationerne i denne betjeningsvejledning er markeret som følger:

Fare! Advarer mod personskader eller miljøskader.

OBS! Advarer mod tingskader.

– Tallene i illustrationerne (1, 2, 3, ...)
- angiver enkeltdele;
- er gennemnummeret fortløbende.
- Handlingsanvisninger, ved hvilke rækkefølgen skal overholdes, er gennemnummeret.
- Handlingsanvisninger med vilkårlig rækkefølge er markeret med et punkt.
- Optællinger er markeret med en streg.

3. Sikkerhed

3.1 Korrekt anvendelse

Dette værktøj anvendes til fastgørelse og løsning af sekskantskruer og sekskantmøtrikker.

Værktøjet må kun drives med en trykluftkompressor. Det maksimalt tilladte arbejdstryk, der er angivet i de tekniske data, må ikke overskrides. Værktøjet må ikke drives med eksplosive, brandfarlige eller sundhedsskadelige gasser.

Enhver anden brug er i modstrid med anvendelsesformålet. Forkert anvendelse, ændringer på værktøjet eller brug af reservedele, som ikke er kontrolleret eller godkendt af producenten, kan medføre uforudsete skader!

3.2 Generelle sikkerhedshen- visninger

• Overhold altid ved følgende sikkerhedsanvisninger anvendelsen af dette værktøj, for at undgå fare for personer eller tingskader.
  • Overhold de særlige sikkerhedshenvisninger i de pågældende kapitler.
• Overhold altid de særlige arbejdssikkerheds- eller ulykkessikkerhedsbestemmelser for omgangen med kompressorer og trykluftsværktøj.

! Generelle farer!

• Hold arbejdsområdet i orden – Uorden i arbejdsområdet kan medføre ulykker.
• Vær altid opmærksom under arbejdet. Værktøjet må aldrig anvendes, når du er ukoncentreret.
• Undgå at klemme værktøjet – sørg for sikkert fodfæste, når du anvender værktøjet.
• Værkt øjet må kun tilsluttes til kompressoren med en lynkobling.
• Kontroller at det maksimalt tilladte arbejdstryk, der er angivet i de tekniske data, ikke overskrides.
• Værktøjet må ikke overbelastes – værktøjet må kun anvendes inden for det effektområde, der er angivet i de tekniske data.

- Rør aldrig ved de roterende dele. - Fjern værktøjet fra tryklufttilslutningen, før du skifter topnøglerne eller när værktøjet ikke er under opsyn.

Der er risiko på grund af utilstrækkelig brug af personlige værne-midler!

• Anvend altid høreværn.
• Bær beskyttelsesbriller.

Der er risiko på grund af mangler på apparatet!

- Reparer aldrig værktøjet selv! Kun fagfolk må foretage reparationer på kompressorer, trykbeholdere og trykluftsværktøj.

OBS:

Beskyt apparatet, især tryklufttilslutningen, firkanholderen og betjenningselementerne mod støv og snavs.

3.3 Symboler på apparatet

Fare!

Misligholdes følgende advarsler kan det medføre alvorlige kvæstelser eller tingskader.

Læs betjeningsvejledningen igennem.

Bær høreværn.

4.1 Før første idriftsætning

- Skru niplerne i.

4.2 Anvend værktøjet

OBS:

For at dette værktøj kan anvendes længe, skal det forsynes tilstrækkeligt med pneumatisk olie. Dette kan ske som følger:

• med en trykluftunit med oliesmøreapparat på kompressoren.
• Via en monteret oliesmøreanordning, der er installeret i trykluftledningen eller direkte på trykluftværktøjet.

• For hver 15 driftsminutter (uden stop) skal der manuelt tilføjes ca. 3 til 5 dråber pneumatikolie i tryklufttilslutningen.

• Sæt topnøglen på firkantholderen.

• Indstil skiftekontaktens omdrejningsretning til højre-/venstreløb:

• Skiftekontakt mod venstre: højreløb

• Skiftekontakt helt mod højre: venstreløb

• Omdrejningsmomentet (kun ved højreløb) indstilles på skiftekontakten:

• Skiftekontakt helt mod venstre = maksimalt omdrejningsmoment.

• Skiftekontakt et trin mod højre = omdrejningsmomentet forringes.

• Indstil arbejdstrykket på kompressoren (maksimalt tilladte arbejdstryk se tekniske data).

• Lynkoblingen tilsluttes til trykluftfor-syningen.

• Drej aftræksarmen for at starte.

5. Vedligeholdelse og pleje

⚠️ Fare! Tag værktøjet fra trykluft-tilslutningen før alle arbejder.

Andre vedligeholdelses- eller reparationsarbejder, end de her i kapitlet

beskrevne, må kun foretages af fagfolk.

• Kontroller skrueforbindelserne, om nødvendigt efterspændes disse.
• Hvis værktøjet ikke smøres med en trykluftsunit eller et påmonteret smøremodul, skal der for hver 15 minutters drift (uden stop) manuelt tilføjes ca. 3 til 5 dråber pneumatikolie i tryklufttilslutningen.
• Opbevar ikke værktøjet ubeskyttet i det fri eller i fugtige omgivelser.

6. Leverbart tilbehør

• Pneumatikolie 0,5 liter Specialolie til trykluftdrevet værktøj, trykluftunits og påmonteret smøre-modul. Art.-nr. 090 100 8540

- Påmonteret smøremodul R3/8" indvendigt gevind Til installation direkte på trykluftværktøjet. Altid synlig oliestand gennem kontrolruden.

Art.-nr. 090 105 4592

7. Reparation

! Fare!

Reparationer på trykluftværktøjet må kun udføres af en elektriker!

Trykluftværktøj, som skal repareres, kan indsendes til den lokale service-afdeling. Adressen står ved reservedelslisten.

Ved indsendelse til reparation skal den fastslåede fejl beskrives.

8. Miljøbeskyttelse

Maskinens emballage består af 100 % genbrugsmateriale.

Udtjente maskiner og tilbehør indeholder store mængder af værdifulde råstoffer og plast, som ligeledes kan genanvendes i en recyclingsproces.

Vejledningen er trykt på klorfrit bleget papir.

1. Tekniske Data

Model		SR 1500 sæt	SR 2700	SR 2900	SR 3500	SR 4500
Luftbehov l/min 360 400 400 600 600
Maksimalt tilladt arbejdstryk	bar	6,3	6,2	6,2	6,3	6,3
Omdrejningshastighed	min^-1	7500	7000	7500	5500	5500
Firkantholder	"	1/2	1/2	1/2	3/4	1
Maksimal skruestørrelse		M16	M16	M16	M32	M32
Slagværk		Slagværk	Stiftslagværk	Dobbelt slag-værk	Dobbelt slag-værk	Dobbelt slag-værk
Maksimal omdrejningsmoment	Nm	360	610	670	1490	1490
Minimal slangediameter (indv.)	mm	10	10	10	13	13
Vibration (accelerationens vægtede effektivværdi)	m/s^2	<2,5	2,89	4,52	3,24	6,71
Usikkerhed K	m/s^2	1,23	1,45	2,26	1,62	2,68
EN ISO 15744Lydeffektniveau L_WA	dB (A)	107,8	108	99	108,9	102
Lydtryksniveau L_PA	dB (A)	96,8	97	88	97,9	91
Usikkerhed K	dB (A)	4	4	4	4	4
Dimensioner:længde x bredde x højde	mm	195x70x195	195x70x195	195x70x195	230x97x240	230x97x240
Vægt	kg	2,0	2,5	2,5	5,7	5,8

3.3 Symboler på apparaten

Fara!
