SR 1500 Set - Skruvdragare METABO - Gratis bruksanvisning och manual

Produkttyp	Pneumatisk slagskruv
Varumärke	Metabo
Modell	SR 1500 Set
Matning	Tryckluft (via kompressor)
Maximalt tillåtet lufttryck	6,3 bar
Luftbehov	360 L/min
Tomgångsvarvtal	7500 varv/min
Maximalt vridmoment	360 Nm
Slagmekanism	Hammarsystem
Fyrkantsfäste	1/2"
Maximal skruvstorlek	M16
Mått (L x B x H)	195 x 70 x 195 mm
Vikt	2,0 kg
Ljudeffektnivå (LWA)	107,8 dB(A)
Ljudtrycksnivå (LPA)	96,8 dB(A)
Vibration (vägt effektivvärde)	< 2,5 m/s²
Vibrationsosäkerhet (K)	1,23 m/s²
Setinnehåll	Plastlåda, bits, oljefläsk, luftledningssmörjare
Rotationsriktning	Omvändbar (höger/vänster) via spak
Vridmomentjustering	Ja, steglös (endast vid högerrotation)
Smörjning	Tryckluftsolja, 3-5 droppar var 15:e minut vid kontinuerlig användning
Underhåll	Kontrollera och dra åt skruvar, rengör verktyget, förvara inte i fuktig miljö
Säkerhet	Använd skyddsglasögon och hörselskydd, läs bruksanvisningen, koppla bort luften före underhåll
Reparationer	Förbehållet en fackman (specialiserad elektriker)
Garanti	Spara kvittot för garantin

Vanliga frågor - SR 1500 Set METABO

Hur vänder man rotationsriktningen på skruvdragaren?

Använd väljarspaken på verktyget. Tryck den åt vänster för högerrotation (åtdragning) och helt åt höger för vänsterrotation (lossning).

Vilket lufttryck ska användas?

Maximalt tillåtet lufttryck är 6,3 bar. Överskrid aldrig detta värde. Ställ in trycket på kompressorn efter önskat vridmoment.

Hur smörjer man det pneumatiska verktyget?

Tillsätt 3-5 droppar tryckluftsolja i tryckluftstillförseln var 15:e minut vid kontinuerlig användning. Du kan också använda en inbyggd smörjare i luftledningen.

Vilka tillbehör medföljer setet?

Set SR 1500 levereras med en plastlåda, bits, en oljefläsk och en luftledningssmörjare.

Hur byter man hylsan?

Innan byte, koppla bort verktyget från tryckluftstillförseln. Sätt på lämplig hylsa på 1/2 tums fyrkantsfästet.

Är vridmomentet justerbart?

Ja, endast vid högerrotation. Vridmomentjusteringsspaken gör det möjligt att justera vridmomentet: helt åt vänster för maximalt vridmoment, ett steg åt höger för lägre vridmoment.

Vilken är den maximala skruvstorleken jag kan använda?

Skruvdragaren kan dra åt skruvar upp till M16 (sexkantskruvar). För muttrar, använd lämpliga hylsor.

Hur underhåller man verktyget?

Innan någon åtgärd, koppla bort tryckluften. Kontrollera regelbundet skruvar och dra åt dem vid behov. Rengör verktyget för att undvika dammansamling. Smörj enligt anvisningarna.

Kan jag reparera verktyget själv?

Nej, reparationer måste utföras uteslutande av en specialiserad elektriker. Kontakta Metabo kundtjänst vid fel.

Vilket skydd ska jag använda?

Använd alltid hörselskydd och skyddsglasögon när du använder verktyget. Läs noggrant medföljande säkerhetsanvisningar.

BRUKSANVISNING SR 1500 Set METABO

Vi försäkrar på eget ansvar att denna produkt överensstämmer med följande standarder* enligt bestämmelsema i direktiven**

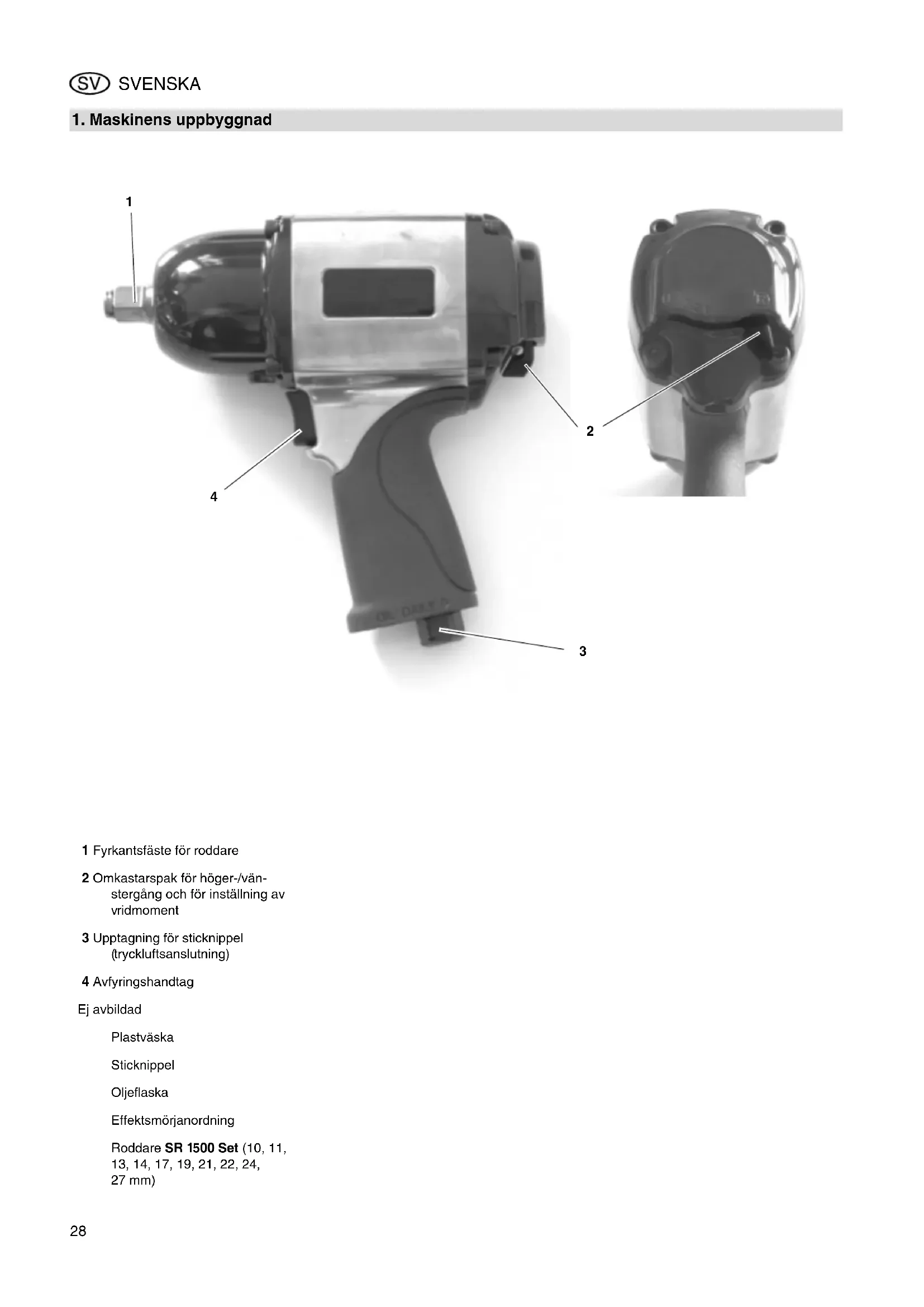

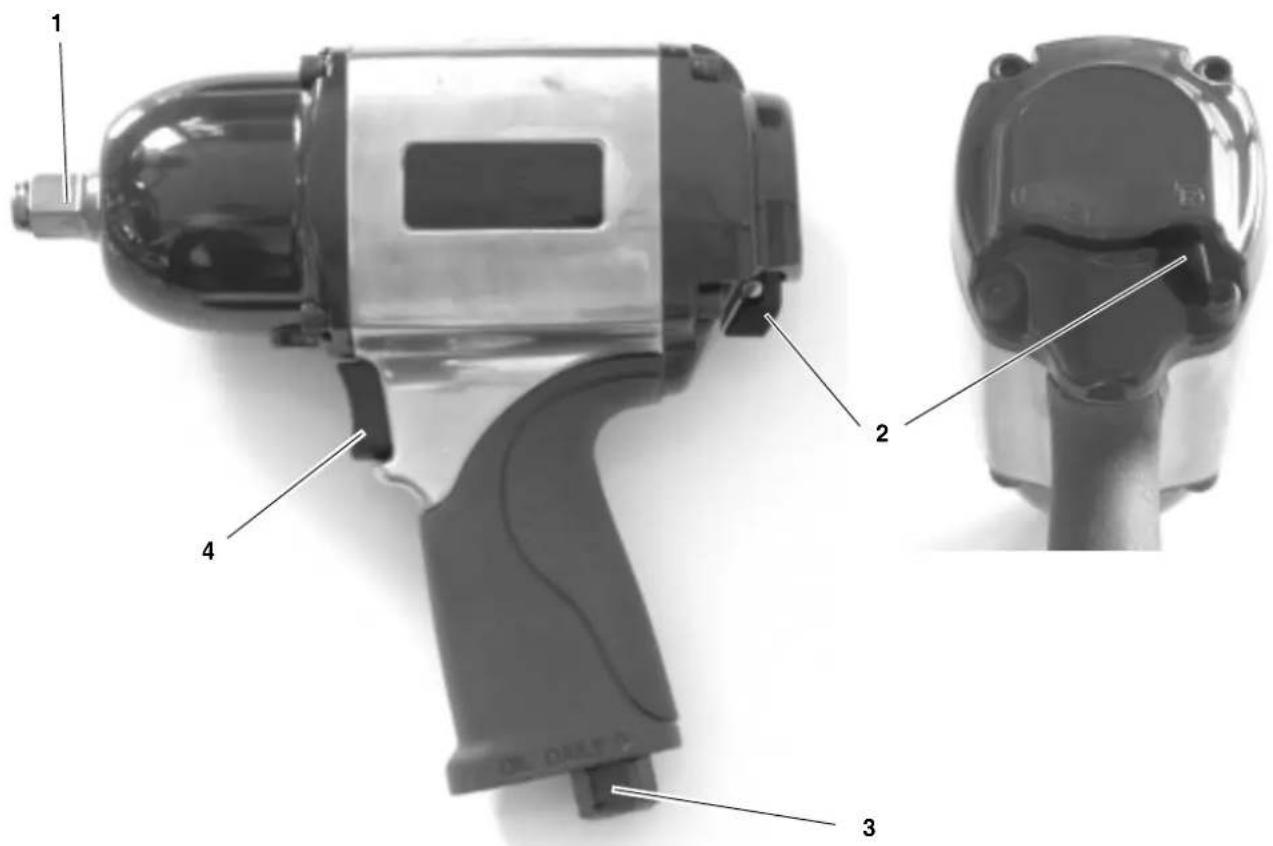

1. Maskinens uppbyggnad

1 2 3 4

1 Fyrkantsfäste för roddare
2 Omkastarspak för höger-/vän- stergång och för inställning av vridmoment
3 Upptagning för sticknippel (tryckluftsanslutning)
4 Avfyringshandtag

Ej avbildad

Plastväska

Sticknippel

Oljeflaska

Effektsmörjanordning

Innehållsförteckning

1. Maskinens uppbyggnad......28
2. Läs detta först!......29
3. Säkerhet...... 29
   3.1 Använd maskinen enligt anvisningarna ....29
   3.2 Allmänna säkerhetsanvisningar......29
   3.3 Symboler på apparaten .....29
4. Drift ......29
   4.1 Före första användningen......29
   4.2 Använd verktyget ......29
5. Reparation och underhåll .....30
6. Tillgängliga tillbehör......30
7. Reparation......30
8. Miljöskydd ....30
9. Tekniska data....30

2. Läs detta först!

Denna bruksanvisning har framställts så att du snabbt och säkert kan arbeta med ditt verktyg. Här är en liten vägvisare för hur du ska läsa bruksanvisningen:

• Läs igenom hela bruksanvisningen innan du använder verktyget. Observera speciellt våra säkerhetsföreskrifter.
• Om materielen verkar ha blivit skadade under transporten skall leverantören omedelbart underrättas. Ta inte verktyget i drift!
• Bruksanvisningen riktar sig till personer som har tekniska grundkunskaper i hur man hanterar verktyg som liknar det som här beskrivs. Om du inte har någon erfarenhet av sådana verktyg bör du söka hjälp från erfarna personer.
• Behåll alla dokument som levererats med verktyget så att de finns till hands för information om behov uppstår. Behåll kvittot för eventuella garantianspråk.
• Om du länar ut eller säljer verktyget ska alla medlevererade dokument överlämnas med verktyget.

Tillverkaren tar inget ansvar för skador som har uppstått på grund av att bruksanvisningen inte beaktats.

Informationen i bruksanvisningen är märkt som följer:

Fara!

Varning för personskador eller miljöskador.

Obs!

Varning för sakskador.

– Siffrorna i figurerna (1, 2, 3, ...)
- betecknar enskilda delar;
- ä numrerade fortlöpande.
- Handlingsanvisningar, för vilka en viss ordningsföljd måste beaktas, är numrerade.
- Handlingsanvisningar som kan utföras i valfri ordningsföljd är märkta med en punkt.
- Listningar är märkta med ett streck.

3. Säkerhet

3.1 Använd maskinen enligt anvisningarna

Detta verktyg är ägnat för montering och lossning av sexkantskruvar och sexkantmutrar.

Verktyget får endast drivas av en tryckluftskompressor. Det maximalt tillåtna arbetstryck som framgår av tekniska data får inte överskridas. Verktyget får inte drivas med explosiva, brännbara eller hälsovådliga gaser.

All annan användning är förbjuden. Genom bruk som inte följer riktlinjerna, ändringar på verktyget eller bruk av delar som inte kontrollerats och godkänts av tillverkaren kan oförutsedda skador uppstå!

3.2 Allmänna säkerhetsan- visningar

• Observera följande säkerhetsanvisningar när du använder detta verktyg för att förhindra fara för personer eller sakskador.
• Beakta de speciella säkerhetsanvisningarna i respektive kapitel.
• Följ även särskilda arbetarskyddsföreskrifter eller föreskrifter för förebyggande av olycksfall som finns för handhavande av kompressorer och tryckluftsverktyg.

Allmänna risker!

• Håll ordning på arbetsplatsen – Oordning på arbetsplatsen kan medföra risk för olyckstillbud.
• Var alltid uppmärksam. Använd inte verktyget om du är okoncentrerad.
• Undvika att verktyget förskjuts – inta en säker position när det används.
• Verktyget får endast anslutas till en kompressor med en snabbkoppling.
• Se till att det maximalt tillåtna arbetstryck som anges i tekniska data inte överskrides.
• Undvik att överbelasta verktyget – använd det endast inom det effektområde som anges i tekniska data.
  • Rör inte vid roterande delar.
• Koppla alltid bort verktyget från tryckluften innan du byter roddare

eller om verktyget lämnas utan uppsikt.

Fara genom otillräcklig person- lig skyddsutrustning!

• Använd hörselskydd.
• Använd skyddsglasögon.

Fara genom brister på apparaten!

- Undvik att reparera verktyget själv! Reparationer på kompressorer, tryckkärl och tryckluftsverktyg får endast utföras av fackpersonal.

Obs:

Skydda apparaten, speciellt tryckluftsanslutningen, fyrkantsfästet och styrelementen, från damm och smuts.

Om följande varningar inte beaktas kan svåra skador på personer eller materiell uppstå.

Läs bruksanvisningen.

Använd hörselskydd.

Använd skyddsglasögon.

4. Drift

4.1 Före första användningen

- Skruva i sticknippeln.

4.2 Använd verktyget

Obs:

För att verktyget ska vara brukbart under en lång tid ska tillräcklig försörjning av pneumatikolja finnas tillhanda. Detta kan ske på följande sätt:

• Från en serviceenhet med smörjapparat vid kompressorn.
• Från en påmonterad smörjapparat som installeras i tryckledningen eller direkt på tryckluftsverktyget.

• Genom att droppa cirka 3 till 5 droppar tryckluftsolja för hand var 15:e arbetsminut (kontinuerlig användning) i tryckluftsanslutningen.

• Fäst roddaren på fyrkantsfästet.

• Ställ in höger-/vänstergång för vrid-riktningen med omkastarspaken:

• Omkastarspaken till vänster: högergång

• Omkastarspaken till höger: vänstergång

• Ställ in vridmomentet (endast vid högergång) med omkastarspaken:

• Omkastarspaken helt åt vänster = maximalt vridmoment.

• Omkastarspaken ett steg åt höger = vridmomentet blir mindre.

• Ställ in arbetstrycket på kompressorn (maximalt tillåtet arbetstryck, se Tekniska data).

• Anslut snabbkopplingen vid tryckluftstillförseln.

• Starta skruvdragaren genom att trycka på avfyringshandtaget.

5. Reparation och underhåll

Fara! Koppla ifrån tryckluftanslutningen innan arbeten genomförs på verktyget.

Övriga underhålls- eller reparationsarbeten än de som beskrivs i detta

avsnitt får endast utföras av fackpersonal.

• Kontrollera att alla skruvförband är fast åtdragna eller dra ev. åt dem.
• Om verktyget inte smörjs med hjälp av en serviceenhet eller en påmonterad smörjapparat, ska cirka 3 till 5 droppar tryckluftsolja droppas för hand i tryckluftsanslutningen var 15:e arbetsminut (kontinuerlig användning).
• Förvara inte verktyget oskyddat utomhus eller i fuktig miljö.

6. Tillgängliga tillbehör

• Pneumatikolja 0,5 liter
Specialolja för tryckluftverktyg, serviceenheter och påbyggda smörjenheter.
Best.nr 090 100 8540
- Smörjenhet för påbyggnad R3/8" innergänga
För installation direkt på tryckluftverktyg. Oljenivån är alltid synlig genom ett siktfönster.
Best.nr 090 105 4592

7. Reparation

Fara! Reparationer på tryckluftverk- tyg får endast genomföras av kvalifi- cerade personer!

Tryckluftsverktyg som behöver repareras kan skickas in till vårt svenska servicekontor. Adressen finns på reservdelslistan.

Beskriv de fel som har konstaterats när verktyget skickas in för reparation.

8. Miljöskydd

Maskinens förpackningsmaterial kan återvinnas till 100 %.

Uttjänta maskiner och tillbehör innehåller stora mängder värdefullt råmaterial och plaster som kan lämnas in för återvinning.

Bruksanvisningen är tryckt på klorfritt blekt papper.

1. Tekniska data

Modell		SR 1500 Set	SR 2700	SR 2900	SR 3500	SR 4500
Luftbehov l/min 360 400 400 600 600
Maximalt tillåtet arbetstryck	bar	6,3	6,2	6,2	6,3	6,3
Varvtal	min^-1	7500	7000	7500	5500	5500
Fyrkantsfäste	"	1/2	1/2	1/2	3/4	1
Maximal skruvstorlek		M16	M16	M16	M32	M32
Slagverk		Hammarslag-verk	Stiftslagverk	Dubbelhammar-slagverk	Dubbelhammar-slagverk	Dubbelhammar-slagverk
Maximalt vridmoment	Nm	360	610	670	1490	1490
Minimal slangdiameter (inre)	mm	10	10	10	13	13
Vibration (vägt effektivvärde för acceleration)Osäkerhet K	m/s^2 m/s^2	<2,51,23	2,891,45	4,522,26	3,241,62	6,712,68
EN ISO 15744Ljudeffektsnivå L_WA Ljudtrycksnivå L_PA Osäkerhet K	dB (A)dB (A)dB (A)	107,896,84	108974	99884	108,997,94	102914
Mätt: längd x bredd x höjd	mm	195x70x195	195x70x195	195x70x195	230x97x240	230x97x240
Vikt	kg	2,0	2,5	2,5	5,7	5,8
