Produkttyp	Druckluft-Schlagschrauber
Marke	Metabo
Modell	SR 1500 Set
Antrieb	Druckluft (über Kompressor)
Maximal zulässiger Luftdruck	6,3 bar
Luftverbrauch	360 l/min
Leerlaufdrehzahl	7500 U/min
Maximales Drehmoment	360 Nm
Schlagmechanismus	Hammersystem
Vierkantaufnahme	1/2"
Max. Schraubengröße	M16
Abmessungen (L x B x H)	195 x 70 x 195 mm
Gewicht	2,0 kg
Schallleistungspegel (LWA)	107,8 dB(A)
Schalldruckpegel (LPA)	96,8 dB(A)
Vibration (gewichteter Effektivwert)	< 2,5 m/s²
Vibrationsunsicherheit (K)	1,23 m/s²
Set-Inhalt	Kunststoffkoffer, Einsätze, Ölkanne, Druckluft-Öler
Drehrichtung	Umschaltbar (rechts/links) über Hebel
Drehmomenteinstellung	Ja, stufenlos (nur bei Rechtslauf)
Schmierung	Druckluftöl, 3 bis 5 Tropfen alle 15 Minuten Dauerbetrieb
Wartung	Schrauben prüfen und nachziehen, Gerät reinigen, nicht in feuchter Umgebung lagern
Sicherheit	Schutzbrille und Gehörschutz tragen, Bedienungsanleitung lesen, Luft vor Wartungsarbeiten abtrennen
Reparaturen	Nur durch Fachpersonal (Fachkraft für Elektrowerkzeuge) durchführen lassen
Garantie	Kaufbeleg für Garantie aufbewahren

Häufig gestellte Fragen - SR 1500 Set METABO

Wie kann ich die Drehrichtung des Schraubers umkehren?

Verwenden Sie den Wahlhebel am Gerät. Drücken Sie ihn nach links für Rechtslauf (Festziehen) und ganz nach rechts für Linkslauf (Lösen).

Welchen Luftdruck soll ich verwenden?

Der maximal zulässige Luftdruck beträgt 6,3 bar. Überschreiten Sie diesen Wert niemals. Stellen Sie den Druck am Kompressor entsprechend dem gewünschten Drehmoment ein.

Wie schmiere ich das Druckluftwerkzeug?

Geben Sie alle 15 Minuten Dauerbetrieb 3 bis 5 Tropfen Druckluftöl in die Druckluftzufuhr. Sie können auch einen in die Druckluftleitung integrierten Öler verwenden.

Welches Zubehör ist im Set enthalten?

Das SR 1500 Set wird mit einem Kunststoffkoffer, Einsätzen, einer Ölkanne und einem Druckluft-Öler geliefert.

Wie wechsle ich den Einsatz?

Trennen Sie das Werkzeug vor jedem Wechsel von der Druckluftversorgung. Stecken Sie den passenden Einsatz auf die 1/2-Zoll-Vierkantaufnahme.

Ist das Drehmoment einstellbar?

Ja, nur bei Rechtslauf. Mit dem Drehmomenteinstellhebel können Sie das Drehmoment anpassen: ganz links für maximales Drehmoment, einen Schritt nach rechts für geringeres Drehmoment.

Welche maximale Schraubengröße kann ich verwenden?

Der Schrauber kann Schrauben bis M16 (Sechskantschrauben) festziehen. Für Muttern verwenden Sie passende Einsätze.

Wie warte ich das Werkzeug?

Trennen Sie vor allen Arbeiten die Druckluft. Überprüfen Sie regelmäßig die Schrauben und ziehen Sie sie bei Bedarf nach. Reinigen Sie das Gerät, um Staubablagerungen zu vermeiden. Schmieren Sie wie angegeben.

Kann ich das Werkzeug selbst reparieren?

Nein, Reparaturen dürfen nur von einer Fachkraft für Elektrowerkzeuge durchgeführt werden. Bei Störungen wenden Sie sich an den Metabo-Kundendienst.

Welche Schutzausrüstung muss ich tragen?

Tragen Sie bei der Verwendung des Werkzeugs stets Gehörschutz und eine Schutzbrille. Lesen Sie die mitgelieferten Sicherheitshinweise sorgfältig durch.

BEDIENUNGSANLEITUNG SR 1500 Set METABO

(D) Originalbetriebsanleitung ..... 3

Wir erklären in alleiniger Verantwortlichkeit, daß dieses Produkt mit den folgenden Normen übereinstimmt* gemäß den Bestimmungen der Richtlinien**

F FRANÇAISVNL NEDERLANDS

DECLARATION DE CONFORMITEVCONFORMITEITSVERKLARING

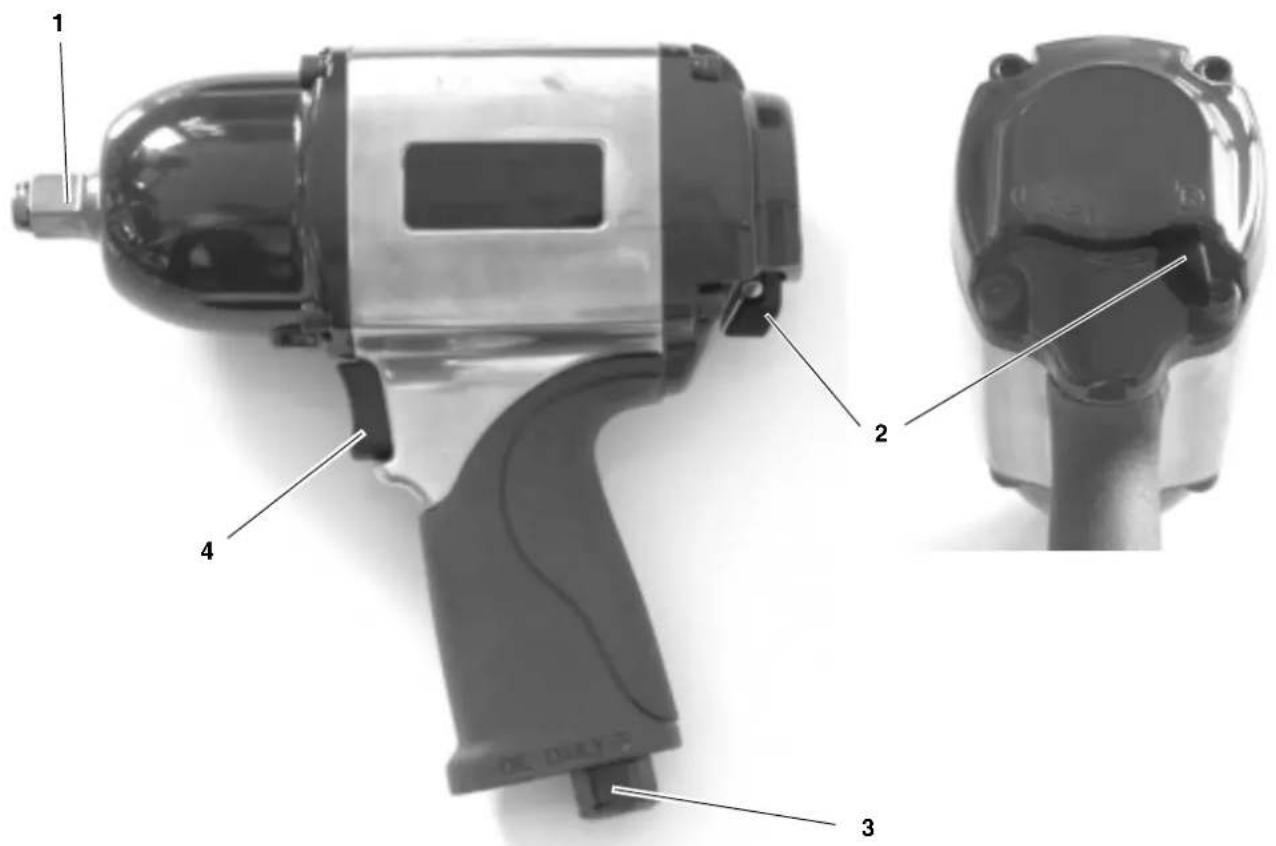

1. Das Gerät im Überblick

1 Vierkantaufnahme für Stecknüsse
2 Umschalthebel für Rechts-/Linkslauf und für Einstellung des Drehmomentes
3 Aufnahme für Stecknippel (Druckluft-Anschluss)
4 Abzughebel

Ohne Abbildung:

Kunststoffkoffer

Stecknippel

Ölfläschchen

Leitungsöler

Stecknüsse für SR 1500 Set

1. Das Gerät im Überblick......3
2. Zuerst lesen!......4
3. Sicherheit......4
   3.1 Bestimmungsgemäße Verwendung ....4
   3.2 Allgemeine Sicherheitshinweise.....4
   3.3 Symbole auf dem Gerät ....4
4. Betrieb......4
   4.1 Vor dem ersten Betrieb ....4
   4.2 Werkzeug benutzen ....5
5. Wartung und Pflege ....5
6. Lieferbares Zubehör......5
7. Reparatur ....5
8. Umweltschutz ....5
9. Technische Daten......5

2. Zuerst lesen!

Diese Betriebsanleitung wurde so erstellt, dass Sie schnell und sicher mit Ihrem Werkzeug arbeiten können. Hier ein kleiner Wegweiser, wie Sie diese Betriebsanleitung lesen sollten:

• Lesen Sie diese Betriebsanleitung vor der Inbetriebnahme ganz durch. Beachten Sie insbesondere die Sicherheitshinweise.
• Wenn Sie beim Auspacken einen Transportschaden feststellen, benachrichtigen Sie umgehend Ihren Händler. Nehmen Sie das Werkzeug nicht in Betrieb!
• Diese Betriebsanleitung richtet sich an Personen mit technischen Grundkenntnissen im Umgang mit Werkzeugen wie dem hier beschriebenen. Wenn Sie keinerlei Erfahrung mit solchen Werkzeugen haben, sollten Sie zunächst die Hilfe von erfahrenen Personen in Anspruch nehmen.
• Bewahren Sie alle mit diesem Werkzeug gelieferten Unterlagen auf, damit Sie sich bei Bedarf informieren können. Bewahren Sie den Kaufbeleg für eventuelle Garantiefälle auf.
• Wenn Sie das Werkzeug einmal verleihen oder verkaufen, geben Sie alle mitgelieferten Unterlagen mit.

Für Schäden, die entstehen, weil diese Betriebsanleitung nicht beachtet wurde, übernimmt der Hersteller keine Haftung.

Die Informationen in dieser Betriebsanleitung sind wie folgt gekennzeichnet:

Gefahr!

Warnung vor Personenschäden oder Umweltschäden.

Achtung! Warnung schäden.

vor Sach-

– Zahlen in Abbildungen (1, 2, 3, ...)

• kennzeichnen Einzelteile;

• sind fortlaufend durchnummeriert.

• Handlungsanweisungen, bei denen die Reihenfolge beachtet werden muss, sind durchnummeriert.

• Handlungsanweisungen mit beliebiger Reihenfolge sind mit einem Punkt gekennzeichnet.
• Auflistungen sind mit einem Strich gekennzeichnet.

3. Sicherheit

3.1 Bestimmungsgemäße Verwendung

Dieses Werkzeug dient zum Befestigen und Lösen von Sechskantschrauben und Sechskantmuttern.

Dieses Werkzeug darf nur durch einen Druckluftkompressor angetrieben werden. Der in den Technischen Daten angegebene maximal zulässige Arbeitsdruck darf nicht überschritten werden. Dieses Werkzeug darf nicht mit explosiven, brennbaren oder gesundheitsgefährdenden Gasen betrieben werden.

Jede andere Verwendung ist bestimmungswidrig. Durch bestimmungswidrige Verwendung, Veränderungen am Werkzeug oder durch den Gebrauch von Teilen, die nicht vom Hersteller geprüft und freigegeben sind, können unvorhersehbare Schäden entstehen!

3.2 Allgemeine Sicherheits-hinweise

• Beachten Sie beim Gebrauch dieses Werkzeugs die folgenden Sicherheitshinweise, um Gefahren für Personen oder Sachschäden auszuschließen.
• Beachten Sie die speziellen Sicherheitshinweise in den jeweiligen Kapiteln.
• Beachten Sie gegebenenfalls spezielle Arbeitsschutz- oder Unfallverhütungs-Vorschriften für den Umgang mit Kompressoren und Druckluft-Werkzeugen.

Allgemeine Gefahren!

• Halten Sie Ihren Arbeitsbereich in Ordnung – Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.
• Seien Sie aufmerksam. Benutzen Sie dieses Werkzeug nicht, wenn Sie unkonzentriert sind.
• Vermeiden Sie ein Verkanten des Werkzeugs – sorgen Sie für einen

sicheren Stand, wenn Sie das Werkzeug benutzen.

• Schließen Sie dieses Werkzeug nur über eine Schnellkupplung an einen Kompressor an.
• Stellen Sie sicher, dass der in den Technischen Daten angegebene maximal zulässige Arbeitsdruck nicht überschritten wird.
• Überlasten Sie dieses Werkzeug nicht – benutzen Sie dieses Werkzeug nur im Leistungsbereich, der in den Technischen Daten angegeben ist.
• Berühren Sie keine rotierenden Teile.
• Trennen Sie dieses Werkzeug vom Druckluftanschluss, bevor Sie Stecknüsse wechseln oder wenn das Werkzeug unbeaufsichtigt ist.

⚠️ Gefahr durch unzureichende persönliche Schutzausrüstung!

• Tragen Sie einen Gehörschutz.
• Tragen Sie eine Schutzbrille.

⚠️ Gefahr durch Mängel am Gerät!

- Reparieren Sie dieses Werkzeug nicht selbst! Nur Fachleute dürfen Reparaturen an Kompressoren, Druckbehältern und Druckluft-Werkzeugen durchführen.

Achtung:

Schützen Sie das Gerät, insbesondere den Druckluftanschluss, die Vierkantaufnahme und die Bedienelemente vor Staub und Schmutz.

3.3 Symbole auf dem Gerät

Gefahr!

Missachtung der folgenden Warnungen kann zu schweren Verletzungen oder Sachschäden führen.

Betriebsanleitung lesen.

Gehörschutz tragen.

Schutzbrille tragen.

4. Betrieb

4.1 Vor dem ersten Betrieb

• Stecknippel einschrauben.

4.2 Werkzeug benutzen

Achtung:

Damit dieses Werkzeug lange einsatzbereit bleibt, muss es ausreichend mit Pneumatiköl versorgt werden. Dies kann wie folgt geschehen:

• Über eine Wartungseinheit mit Öler am Kompressor.
• Über einen Anbauöler, der in die Druckluftleitung oder direkt am Druckluftwerkzeug installiert ist.

• Pro 15 Betriebsminuten (Dauereinsatz) etwa 3 bis 5 Tropfen Pneumatiköl von Hand in den Druckluftanschluss geben.

• Stecknuss auf die Vierkantaufnahme stecken.

• Drehrichtung am Umschalthebel für Rechts-/Linkslauf einstellen:

• Unschalthebel nach links: Rechtslauf
  – Umschalthebel ganz nach rechts: Linkslauf

• Das Drehmoment (nur bei Rechtslauf) am Umschalthebel einstellen:

- Umschalthebel ganz nach links = Maximales Drehmoment.

- Unschalthebel eine Stufe nach rechts = Drehmoment wird kleiner.

- Arbeitsdruck am Kompressor einstellen (maximal zulässiger

Arbeitsdruck siehe Technische Daten).

1. Schnellkupplung an die Druckluft-versorgung anschließen.
2. Zum Einschalten, Abzughebel betätigen.

5. Wartung und Pflege

Gefahr!

Vor allen Arbeiten am Werkzeug Druckluftanschluss trennen. Weitergehende Wartungs- oder Reparaturarbeiten, als die in diesem Kapitel beschriebenen, dürfen nur Fachkräfte durchführen.

• Verschraubungen auf festen Sitz prüfen, ggf. festziehen.
• Wenn das Werkzeug nicht durch eine Wartungseinheit oder einen Anbauöler geölt wird, pro 15 Betriebsminuten (Dauereinsatz) etwa 3 bis 5 Tropfen Pneumatiköl von Hand in den Druckluftanschluss geben.
• Werkzeug nicht ungeschützt im Freien oder in feuchter Umgebung aufbewahren.

6. Lieferbares Zubehör

• Pneumatiköl 0,5 Liter Spezialöl für Druckluftwerkzeuge, Wartungseinheiten und Anbauöler. Art.-Nr. 090 100 8540

• Anbauöler R3/8" Innengewinde Zur Installation direkt an Druckluft- werkzeugen. Stets sichtbarer Ölstand durch Schauglas. Art.-Nr. 090 105 4592

7. Reparatur

Gefahr!

Reparaturen an Druckluftwerk-

zeugen dürfen nur durch eine Fachkraft ausgeführt werden!

Reparaturbedürftige Druckluftwerkzeuge können an die Service-Niederlassung Ihres Landes eingesandt werden. Die Adresse finden Sie bei der Ersatzteilliste.

Bitte beschreiben Sie bei der Einsendung zur Reparatur den festgestellten Fehler.

8. Umweltschutz

Das Verpackungsmaterial der Maschine ist zu 100 % recyclingfähig.

Ausgediente Maschinen und Zubehör enthalten große Mengen wertvoller Roh- und Kunststoffe, die ebenfalls einem Recyclingprozess zugeführt werden können.

Die Anleitung wurde auf chlorfrei gebleichtem Papier gedruckt.

1. Technische Daten

Modell		SR 1500 Set	SR 2700	SR 2900	SR 3500	SR 4500
Luftbedarf l/min 360 400 400 600 600
Maximal zulässiger Arbeitsdruck	bar	6,3	6,2	6,2	6,3	6,3
Drehzahl	min^-1	7500	7000	7500	5500	5500
Vierkantaufnahme	"	1/2	1/2	1/2	3/4	1
Maximale Schraubengröße		M16	M16	M16	M32	M32
Schlagwerk		Hammer-schlagwerk	Stiftschlag-werk	Doppelhammer-Schlagwerk	Doppelhammer-Schlagwerk	Doppelhammer-Schlagwerk
Maximales Drehmoment	Nm	360	610	670	1490	1490
Minimaler Schlauchdurch-messer (innen)	mm	10	10	10	13	13
Vibration (gewichteter Effektiv-wert der Beschleunigung)	m/s^2	<2,5	2,89	4,52	3,24	6,71
Unsicherheit K	m/s^2	1,23	1,45	2,26	1,62	2,68
EN ISO 15744
Schallleistungspegel L_WA	dB (A)	107,8	108	99	108,9	102
Schalldruckpegel L_PA	dB (A)	96,8	97	88	97,9	91
Unsicherheit K	dB (A)	4	4	4	4	4
Abmessungen:Länge x Breite x Höhe	mm	195x70x195	195x70x195	195x70x195	230x97x240	230x97x240
Gewicht	kg	2,0	2,5	2,5	5,7	5,8
