GEBRUIKSAANWIJZING HL 3763 CLATRONIC

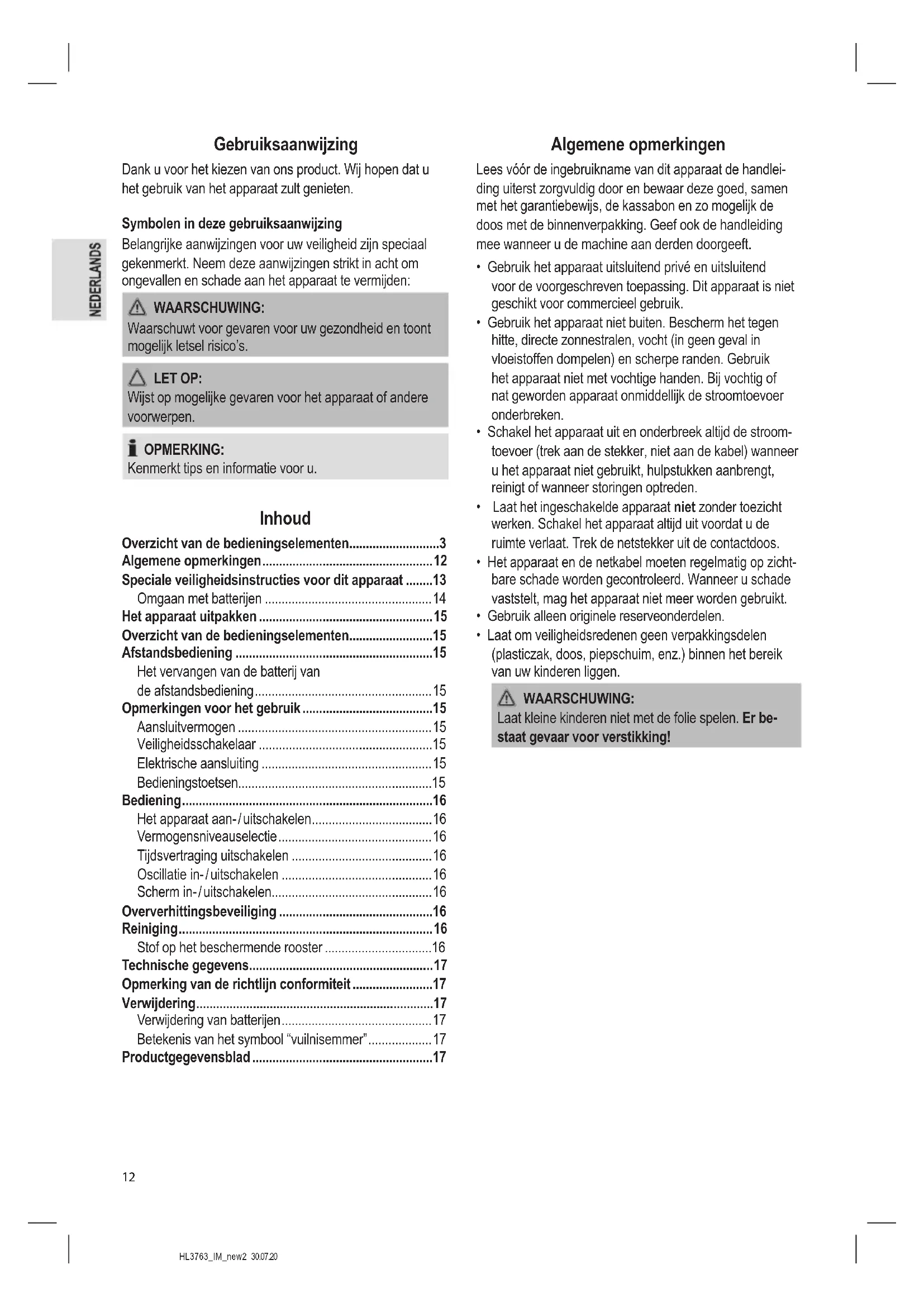

• Gebruiksaanwijzing Dank u voor het kiezen van ons product. Wij hopen dat u het gebruik van het apparaat zult genieten. Symbolen in deze gebruiksaanwijzing Belangrijke aanwijzingen voor uw veiligheid zijn speciaal gekenmerkt. Neem deze aanwijzingen strikt in acht om ongevallen en schade aan het apparaat te vermijden: WAARSCHUWING: Waarschuwt voor gevaren voor uw gezondheid en toont mogelijk letsel risico’s. LET OP: Wijst op mogelijke gevaren voor het apparaat of andere voorwerpen. OPMERKING: Kenmerkt tips en informatie voor u. Inhoud Overzicht van de bedieningselementen p. 3
• Algemene opmerkingen p. 12
• Speciale veiligheidsinstructies voor dit apparaat p. 13
• Omgaan met batterijen p. 14
• Het apparaat uitpakken p. 15
• Overzicht van de bedieningselementen p. 15
• Afstandsbediening p. 15
• Het vervangen van de batterij van de afstandsbediening p. 15
• Opmerkingen voor het gebruik p. 15
• Aansluitvermogen p. 15
• Veiligheidsschakelaar p. 15
• Elektrische aansluiting p. 15
• Bedieningstoetsen p. 15
• Bediening p. 16
• Het apparaat aan- / uitschakelen p. 16
• Vermogensniveauselectie p. 16
• Tijdsvertraging uitschakelen p. 16
• Oscillatie in- / uitschakelen p. 16
• Scherm in- / uitschakelen p. 16
• Oververhittingsbeveiliging p. 16
• Reiniging p. 16
• Stof op het beschermende rooster p. 16
• Technische gegevens p. 17
• Opmerking van de richtlijn conformiteit p. 17
• Verwijdering p. 17
• Verwijdering van batterijen p. 17
• Betekenis van het symbool “vuilnisemmer” p. 17
• Productgegevensblad Algemene opmerkingen Lees vóór de ingebruikname van dit apparaat de handlei- ding uiterst zorgvuldig door en bewaar deze goed, samen met het garantiebewijs, de kassabon en zo mogelijk de doos met de binnenverpakking. Geef ook de handleiding mee wanneer u de machine aan derden doorgeeft. p. 17

• Gebruik het apparaat uitsluitend privé en uitsluitend voor de voorgeschreven toepassing. Dit apparaat is niet geschikt voor commercieel gebruik.

• Gebruik het apparaat niet buiten. Bescherm het tegen hitte, directe zonnestralen, vocht (in geen geval in vloeistoffen dompelen) en scherpe randen. Gebruik het apparaat niet met vochtige handen. Bij vochtig of nat geworden apparaat onmiddellijk de stroomtoevoer onderbreken.

• Schakel het apparaat uit en onderbreek altijd de stroom- toevoer (trek aan de stekker, niet aan de kabel) wanneer u het apparaat niet gebruikt, hulpstukken aanbrengt, reinigt of wanneer storingen optreden.

• Laat het ingeschakelde apparaat niet zonder toezicht werken. Schakel het apparaat altijd uit voordat u de ruimte verlaat. Trek de netstekker uit de contactdoos.

• Het apparaat en de netkabel moeten regelmatig op zicht- bare schade worden gecontroleerd. Wanneer u schade vaststelt, mag het apparaat niet meer worden gebruikt.

• Gebruik alleen originele reserveonderdelen.

• Laat om veiligheidsredenen geen verpakkingsdelen (plasticzak, doos, piepschuim, enz.) binnen het bereik van uw kinderen liggen. WAARSCHUWING: Laat kleine kinderen niet met de folie spelen. Er be- staat gevaar voor verstikking!HL3763_IM_new2 30.07.20

Speciale veiligheidsinstructies voor dit apparaat U vindt het volgende symbool met een waarschuwing aard op het product: WAARSCHUWING: Het verwarmingstoestel mag niet worden afgedekt om een oververhitting te vermijden. WAARSCHUWING:

• Sommige onderdelen van het product kunnen zeer heet worden en brandwonden veroorzaken. Vermijd contact met de huid. Draag het apparaat aan het handvat.

• U moet bijzonder voorzichtig zijn wanneer kinderen en kwets- bare personen aanwezig zijn.

• Dit apparaat kan alleen worden gebruikt door kinderen vanaf 8 jaar, personen met verminderde fysieke, zintuiglijke of mentale vermogens, of personen met onvoldoende kennis en ervaring als zij begeleid worden of zijn geïnstrueerd in het veilig gebruik van het apparaat en de gevaren begrijpen.

• Kinderen mogen niet met het apparaat spelen.

• Reinigen en gebruikersonderhoud mag niet door kinderen wor- den uitgevoerd zonder begeleiding.

• Kinderen jonger dan 3 jaar uit de buurt houden van het apparaat, tenzij ze te allen tijde onder toezicht staan.

• Kinderen vanaf de leeftijd van 3 en jonger dan 8 jaar mogen het apparaat alleen aan- en uitzetten als ze onder toezicht staan of geïnstrueerd zijn over het veilig gebruik van het apparaat, en als ze de risico’s hebben begrepen, mits het toestel is geplaatst en geïnstalleerd in de normale stand van gebruik.HL3763_IM_new2 30.07.20

• Kinderen vanaf de leeftijd van 3 en jonger dan 8 jaar mogen de stekker niet in het stopcontact steken, het apparaat niet schoon te maken en / of gebruikersonderhoud uitvoeren.

• Houdt een veiligheidsafstand aan van tenminste 90 cm tussen alle kanten van het toestel en meubels of andere voorwerpen.

• Het verwarmingstoestel mag in geen geval in ruimtes met ex- plosief gas (bijv. benzine) resp. tijdens werkzaamheden met ontvlambare kleefstofen of oplosmiddelen (bijv. bij het verlijmen of lakken van parket, PVC etc.) worden gebruikt.

• Geen voorwerpen in het verwarmingstoestel stoppen.

• Let op een veilige afstand tussen het stroomsnoer en de verwar- mingsbehuizing.

• De verwarmingstoestel niet buiten gebruiken.

• Het verwarmingstoestel niet gebruiken in de nabijheid van bad- kuipen, douches of zwembaden.

• Het verwarmingstoestel niet direct onder een contactdoos plaat- sen.

• Repareer het apparaat niet zelf. Neem altijd contact op met een erkende monteur. Als de stroomkabel is beschadigd, moet deze door de fabrikant, zijn dealer of vergelijkbare, erkende personen vervangen worden om gevaar te vermijden. Omgaan met batterijen WAARSCHUWING:

• Stel de batterijen niet bloot aan een overmatige hitte, zoals direct zonlicht, vuur, enz. Er bestaat een risico voor explosie!

• Batterijen zijn geen speelgoed. Houd uit de buurt van kinderen.

• Forceer de batterijen niet open.

• Vermijd contact met metalen voorwerpen (ringen, spijkers, schroeven, enz.). Er bestaat een risico op kortsluiting!

• Een kortsluiting kan er toe leiden dat de batterij extreem heet worden of zelfs in brand raken, wat tot letsel zal leiden. WAARSCHUWING:

• Voor uw eigen veiligheid, dek de batterijklemmen tijdens het vervoer met plakband af.

• In het geval van lekkende batterijen, zorg ervoor geen vloeistof in uw ogen of op de slijmvliezen te wrijven. In geval van contact, was uw handen en spoel uw ogen met helder water. Zoek medische hulp als irritatie aanhoudt. LET OP: Batterijen kunnen gaan lekken en accuzuur verliezen. Als de afstandsbediening voor langere tijd niet wordt gebruikt, verwijder dan de batterijen.HL3763_IM_new2 30.07.20

Het apparaat uitpakken

1. Verwijder het apparaat uit de verpakking.

2. Verwijder al het verpakkingsmateriaal zoals folie, vulling,

OPMERKING: Er kan stof en productie residu op het toestel aanwezig zijn. Wij raden u aan het apparaat schoon te maken zoals beschreven onder “Reiniging”. Overzicht van de bedieningselementen 1 Handvat 2 Rooster voor verwarmingselementen 3 Voetstuk 4 Veiligheidsschakelaar 5 Scherm 6 MODE toets (temperatuurinstelling selecteren) 7 toets (temperatuur verhogen) 8 toets (temperatur verringern) 9 Indicatielampjes 10 toets (het apparaat aan- / uitschakelen) 11 toets (scherm in- / uitschakelen) 12 toets (tijdsvertraging uitschakelen) 13 toets (oscillatie in- / uitschakelen) Afstandsbediening OPMERKING: De knoopcel in het batterijcompartiment van de afstands- bediening is voor het transport beveiligd met een stukje folie. Dit verlengt de levensduur van de batterij. Voor de eerste ingebruikname dient u de folie te verwijderen om de afstandsbediening gebruiksklaar te maken. Het bereik van de afstandsbediening is beperkt. Let bij de bediening op een vrij signaalveld tussen de afstandsbediening en de sensor aan het apparaat. Het vervangen van de batterij van de afstandsbediening Wanneer tijdens het gebruik de reikwijdte van de afstands- bediening vermindert, gaat u als volgt te werk:

1. Open het batterijcompartiment onderop de afstandsbe-

diening door de hendel naar binnen te bewegen en het batterijcompartiment naar buiten te trekken.

2. Vervang de knoopcel met een batterij van hetzelfde type

(CR2025). Let op de juiste polariteit.

3. Sluit het deksel van het batterijvakje.

Opmerkingen voor het gebruik Aansluitvermogen Het apparaat ondersteunt een vermogen van 2000 W. LET OP: Overbelasting

• Wanneer er een verlengsnoer wordt gebruikt, moet deze een kabeldoorsnede van minstens 1,5 mm² hebben.

• Gebruik geen multi-outlet stekkerdozen, omdat dit apparaat daar te krachtig voor is.

• Sluit geen andere krachtige apparaten aan op het- zelfde stroomcircuit. Veiligheidsschakelaar Uw verwarmingstoestel is voorzien van een veiligheids- schakelaar die de stroomtoevoer verbreekt in het geval het apparaat omvalt. De veiligheidsschakelaar voorkomt gevaren veroorzaakt door oververhitting. LET OP: Plaats het apparaat op een effen, horizontaal oppervlak. Vermijd tapijten in om het falen van de veiligheidsschake- laar te voorkomen. OPMERKING: Zodra de veiligheidsschakelaar is geactiveerd, moet het apparaat opnieuw worden ingesteld en ingeschakeld. Elektrische aansluiting

1. Zorg ervoor dat de spanning van het toestel (zie typepla-

tje) overeenkomt met de te gebruiken netspanning.

2. Sluit de stekker aan op een correct geïnstalleerd geïso-

leerd stopcontact. Alle pictogrammen lichten kortstondig op. Bedieningstoetsen De toetsen op het apparaat zijn sensoraanraaktoetsen. Raak de toetsen voorzichtig aan om de bijbehorende functie uit te voeren. Wanneer een toets wordt ingedrukt, wordt dit bevestigd door een pieptoon. Bedie- ningspaneel Afstands- bediening Functie Het apparaat aan- / uitschakelen Scherm in- / uitschakelen Tijdsvertraging uitschakelen: tot uur Oscillatie in- / uitschakelen MODE Vermogensniveauselectie ( , en ) Temperatuur verhogen Temperatur verringernHL3763_IM_new2 30.07.20

• De bediening vindt plaats met behulp van de toetsen op het apparaat.

• De toetsen kunnen alleen worden ingedrukt wanneer het apparaat is ingeschakeld met behulp van de toets. Het apparaat aan- / uitschakelen

• Druk op de toets om het apparaat aan te schakelen. Het apparaat wordt ingeschakeld en de huidige kamer- temperatuur wordt weergegeven. Het indicatielampje brandt. De ventilator werkt continu om oververhitting te vermijden.

• Druk op de toets om het apparaat uit te schakelen. OPMERKING: Een timer van 30 seconden wordt in het scherm gestart. De ventilator blijft gedurende deze periode draaien om het apparaat af te koelen. Het indica- tielampje brandt. Na het verstrijken van de timperperi- ode gaat het apparaat automatisch in stand-by. LET OP: Trek de stekker uit het stopcontact als het apparaat niet wordt gebruikt. Vermogensniveauselectie Druk herhaaldelijk op de toets MODE om te kiezen tussen de beschikbare vermogensniveaus. Werking van de ventilator (zonder verwarming) Vermogensniveau 1 (1300 Watt) Vermogensniveau 2 (2000 Watt) Gebruik de en toetsen om een temperatuur tussen en °C te selecteren. OPMERKING:

• Wanneer de huidige kamertemperatuur wordt bereikt, wordt het apparaat uitgeschakeld en wordt het inge- stelde temperatuurniveau automatisch gehandhaafd.

• Er kan een klein verschil optreden tussen de weerge- geven en de werkelijke kamertemperatuur. Dit wordt veroorzaakt door het ontwerp, en betekent niet dat het apparaat defect is. Tijdsvertraging uitschakelen U kunt een tijd-gestuurder uitschakeling instellen t.b.v. de installatie.

• Gebruik de toets om een tijdsinstelling in te stellen tussen en .

• Bij verlopen van de tijdklok, zal de installatie automatisch uitschekelen. Oscillatie in- / uitschakelen Druk op de toets om de oscillatie in te schakelen. Het apparaat draait automatisch binnen een bereik van onge- veer 90 graden. Het indicatielampje brandt. Scherm in- / uitschakelen Druk op de toets om het scherm en de indicatielampjes in of uit te schakelen. Oververhittingsbeveiliging Het apparaat is voorzien van een beveiligingsmechanisme tegen oververhitting waardoor het apparaat automatisch uit wordt geschakeld in geval van oververhitting.

toets om het apparaat uit te schakelen en haal de stekker uit het stopcontact.

2. Laat het apparaat ongeveer 10 minuten afkoelen vóór

het volgende gebruik. OPMERKING: Als het beveiligingsmechanisme tegen oververhitting ervoor zorgt dat het apparaat na een korte periode opnieuw wordt uitgeschakeld, kan dit een indicatie van een defect zijn.

1. Schakel het apparaat uit en trek de stekker uit het

2. Laat het apparaat door uw leverancier of onze klanten-

service nakijken. Reiniging WAARSCHUWING:

• Haal vóór het reinigen altijd de stekker uit het stopcon- tact en wacht totdat het toestel is afgekoeld.

• Dompel het toestel nooit in water om het te reinigen. Dit kan tot een elektrische schok of brand leiden. LET OP:

• Gebruik geen borstels of andere schurende materi- alen.

• Gebruik geen bijtende of schurende middelen.

• Veeg stof met een droge doek af.

• Vlekken kunnen met een geschikte vochtige doek worden verwijderd. Stof op het beschermende rooster Ophoping van stof op de beschermende roosters kan leiden tot oververhitting.

• Verwijder het stof door dit voorzichtig weg te borstelen.

• Gebruik het meubelmondstuk van uw stofzuiger om het stof te verwijderen.HL3763_IM_new2 30.07.20

Technische gegevens Model:........................................................................ HL 3763 Spanningstoevoer: ............................. 220 - 240 V~, 50 - 60 Hz Opgenomen vermogen: .............................................. 2000 W Beschermingsklasse: ........................................................... Nettogewicht: ........................................................ ong. 1,5 kg Het recht om technische en ontwerpaanpassingen te ma- ken in de loop van voortdurende productontwikkeling blijft voorbehouden. Opmerking van de richtlijn conformiteit Het apparaat voldoet aan de Europese standard en wetge- ving in de huidige versie en aevering:

• Verordening (EU) 2015/1188 van de commissie Verwijdering Verwijdering van batterijen Als consument bent u wettelijk verplicht om oude batterijen / accu’s terug te brengen. Verwijder de batterij uit de afstandsbediening vóór het wegwerpen van het apparaat. Breng de batterij naar een inzamelpunt voor de inzameling van oude batterijen of gevaarlijk afval. Neem contact op met de plaatselijke overheid voor informatie. Betekenis van het symbool “vuilnisemmer” Bescherm ons milieu, elektrische apparaten horen niet in het huisafval. Maak voor het afvoeren van elektrische apparaten gebruik van de voorgeschreven verzamelpunten en geef daar de elektrische apparaten af die u niet meer gebruikt. Daardoor helpt u de potentiële effecten te voorkomen die een verkeerde afvoer op het milieu en de menselijke gezondheid kunnen hebben. Op deze wijze levert u uw bijdrage aan het hergebruik, de recycling en andere verwerkingsvormen voor oude elektro- nische en elektrische apparaten. Voor informatie over verzamelpunten voor uw apparaten kunt u contact opnemen met uw gemeente of gemeentead- ministratie. Productgegevensblad Model HL 3763 Item Symbool Waarde Eenheid Item Eenheid Warmteafgifte Type warmte-input, uitsluitend voor elektrische warmteopslagtoestellen Nominale warmteafgifte

max, c 2,0 kW Elektronische sturing van de warmteopslag, met kamer- en / of buitentemperatuurfeedback n. v. t. Aanvullend elektriciteitsverbruik Door een ventilator bijgestane warmteafgifte n. v. t. Bij nominale warmteafgifte

min 0,000 kW Eentrapswarmteafgifte, geen sturing van de kamertemperatuur neen In stand-by- modus

0,000 kW Twee of meer handmatig in te stellen trappen, geen sturing van de kamertemperatuur neenHL3763_IM_new2 30.07.20

Met mechanische sturing van de kamertemperatuur door thermostaat

Met elektronische sturing van de kamertemperatuur neen Elektronische sturing van de kamertemperatuur plus dag-tijdschakelaa neen Elektronische sturing van de kamertemperatuur plus week-tijdschakelaar neen Andere sturingsopties Sturing van de kamertemperatuur, met aanwezigheidsdetectie neen Sturing van de kamertemperatuur, met openraamdetectie neen Met de optie van afstandsbediening neen Met adaptieve sturing van de start neen Met beperking van de werkingstijd neen Met black-bulbsensor neen Contactgegevens Clatronic International GmbH, Industriering Ost 40, 47906 Kempen, Duitsland / Germany n. v. t. = niet van toepassingHL3763_IM_new2 30.07.20
