GEBRUIKSAANWIJZING KLIPPO LB 553S e HUSQVARNA

Neem de gebruiksaanwijzing grondig door en gebruik de machine Niet voor u alles duidelijk heeft begrepen.

Symbolen op de machine:

WAARSCHUWING! Wanner de machine onjuist of slordig worden gebruikt, kan het een gevaarlijk gereedschap zich, dat ernstig letsel of overlijden van de gebruiker of anderen kan veroorzaken.

Neem de gebruiksaanwijzing grondig door en gebruik de machine Niet voor u alles duidelijk heeft begrepen.

Waarschuwing voor weggeslingerde en afgeketste voorwerpen.

Hou onbevoegden uit het werkgebied.

Voorkom onbedoeld starten door de ontstekingskabel uit de bougie te verwijderen.

Waarschuwing voor draaiende messen. Let op uw handen en voeten.

Zorg ervoor dat uw handen en voeten nicht bij de snijuitrusting komen als de motor draait.

Dit product voldoet aan de geldende CE-richtlijnen.

Geluidsemissieaar de omgeving volgens de richtlijnen van de Europese Gemeenschap.De emissie van demachine wordt aangegeven in het hoofdstuk Technische gegevens en opplaatjes.

Toelichting op de waarschuwingsniveauaus

De waarschuwingen zijn onderverdeeld in drie niveaus.

WAARSCHUWING!

WAARSCHUWING! Wort gebruikt indien er een risico bestaat op ernstig of fataal letsel voor de gebruiker of schade aan de omgeving wanner de instructies in de handleiding Niet worden gevolgd.

VOORZICTIG!

VOORZICHTIG! Wort gebrukt indien er een risico bestaat op letsel voor de gebruiker of schade aan de omgeving wanner de instructies in de handleiding nicht worden gevolgd.

LET OP!

LET OP! Wort地质rukt indien er een risico bestaat op schade aan materialen of de machine wanner de instructies in de handleiding nicht worden gevolgd.

Maatregelen voor het gebruik van een neue grasmaier

Lees de gebruiksaanwijzing aandachtig.
- Controller de montage en de afstelling van de snijuitrusting. Zie de instructies in het hoofdstuk Monteren.
Tank en vul olie bij in de motor. Een tank met een voldoende hoeveelheid olie worden met de machine meegeleverd. Zie de instructies onder de kop brandstofhantering.

WAARSCHUWING! De oorspronkelijke vormgeving van de machine mag in geen enkel geval gewijzigd worden zonder toestemming van de fabrikant. Men要去 algid originele onderden gebruiken. Niet goedgekeurde wijzigingen en/of nieterigonele onderden kunnen tot ernstige verwondingen of de dood van zowel gebruiker als omstanders leiden.

WAARSCHUWING! Een grasmaier kan bij verkeerd of slordig gebruik een gevaarlijk gereedschap zich, dat ernstige, zelfs levensbedreigende, verwondingen kan verroorzaken Het is zeer belangrijk dat u de inhoud van deze gebruiksaanwijzing doorleest en begrijpt.

WAARSCHUWING! Langdurige inademing van de uitlaatgassen van de motor kan een gezondheidsrisico vormen.

Husqvarna AB werkkt voortdurend aan het verder ontwikkelen vanhaar producten en houdt zich dan ook hetrecht voor om zonder aankondiging vooraf wijzigingen in o.a. vorm en uiterlijk door te voeren.

Inhoud

VERKLARING VAN DE SYMBOLEN

Symbolen op de machine: 34

Toelichting op de waarschuwingsniveauaus 34

Maatregelen voor het gebruik van een neue grasmaier 34

INHOU

Inhoud 35

WAT IS WAT?

Wat is wat op de grasmaier? 36

Wat is wat op de grasmaier? 37

VEILIGHEIDSINSTRUCTIES

Persoonlijke bescherming 38

Algemeneveiligheidsinstructies 38

Algemene werkinstructies 39

Veiligheidsuitrusting van de machine 40

MONTEREN

Stuur monteren 42

Demonteren en monteren van mesblad 42

Montage van de mulchpluggen 43

BEDIENING

Brandstof 44

BEDIENING

Starten en stoppen 44

ONDERHOUD

Onderhoud 45

Luchtfilter 45

Bougie 45

Geluiddempfer 45

Mes 45

Olie verversen 46

Aandrijving en versnellingsbak 46

Schoonmaken 47

Opporen van storingen 47

Dagelijks onderhoud 47

Wekelijks onderhoud 47

Maandelijks onderhoud 47

TECHNISCHE GEGEVENS

EG-verklaring van overeenstemming 49

WAT IS WAT?

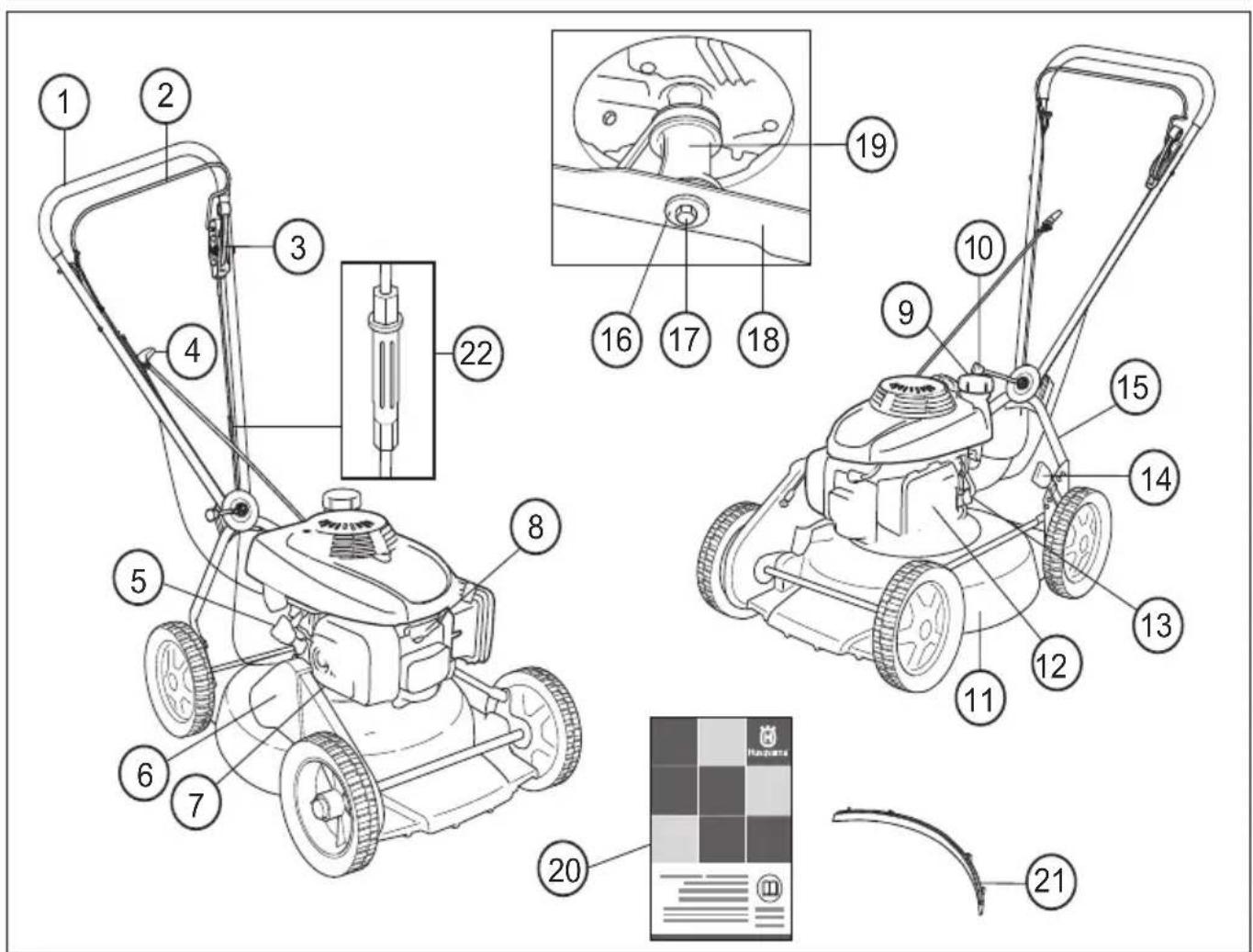

Wat is wat op de grasmaier? LB448S

1 Handgreep/stur
2 Motorrembeugel
3 Koppelingshendel
4 Starhendel
5 Olietank
6 Riembescherming
7 Geluiddemper
8 Bougie
9 Brandstoftank
10 Handvat hoekafstelling
11 Maikap

12 Luchtfilter
13 Benzinekraan
14 Maaihoogtehendel
15 Onderste stuur
16 Veerring
17 Mesbout
18 Mes/snijuitrusting
19 Meshouder
20 Gebruiksaanwijzing
21 Mulchplug
22 De koppelingskabel afstellen

WAT IS WAT?

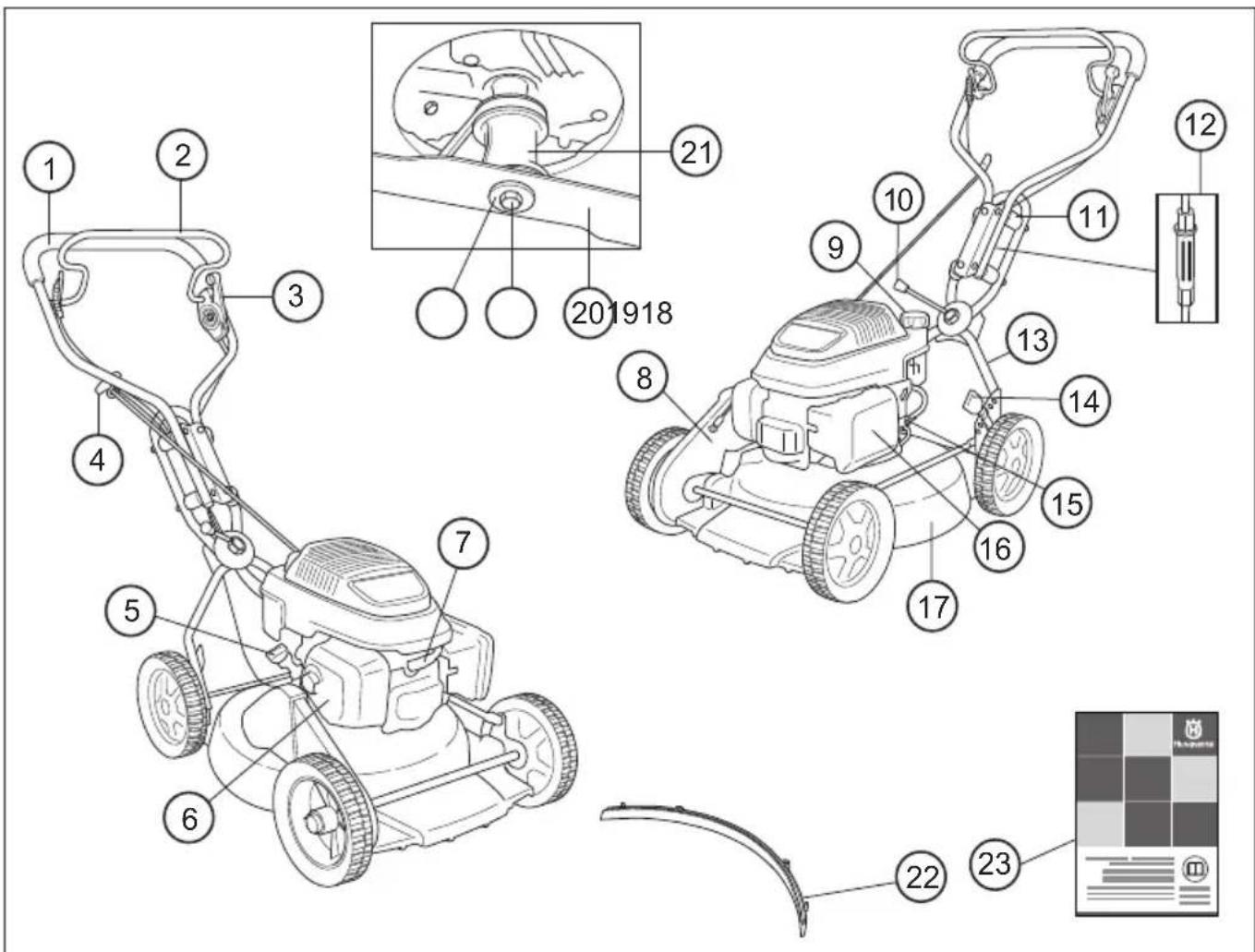

Wat is wat op de grasmaier? LB548S e, LB553S e

1 Handgreep/stuur
2 Motorrembeugel
3 Koppelingshendel
4 Starthendel
5 Olietank
6 Geluiddemper
7 Bougie
8 Riembescherming
9 Brandstoftank
10 Handvat hoekafstelling
11 Trillingsdemper
12 De koppelingskabel afstellen

13 Onderste stur
14 Maaipoogthendel
15 Benzinekraan
16 Luchtfilter
17 Maaikap
18 Veerring
19 Mesbout
20 Mes/snijuitrusting
21 Meshouder
22 Mulchplug
23 Gebruiksaanwijzing

Persoonlijke bescherming

WAARSCHUWING! Bij al het gebruik van de machine moet persoonlijke bescherming worden gebruikt.

• Draag handschoenen indien nodig, b.v. wanner u de snijuitrusting monteert, inspecteert of schoonmaakt.
• Gebruik altijd een stevige lange broek. Draag geen korte broek of sandalen en loop Niet op blote voeten.
• Gebruik slipvaste en stevige laarzen of schoenen.

Verder moet de kleding goed aansluiten zonder u in uw bewegingen te belemmeren.

Algemene veiligheidsinstructies

• Een grasmaaier is alleen geconstrueerd voor het maaien van gazons. De enige accessoires waarvoor u de motoreenheid als aandrijving mag gebruiken, zich de messen die wij aanbevelen in het hoofdstuk Technische gegevens.
• Gebruik de machine nooit als u moe bent, alcohol heeft gedronken of medicijnen heeft ingenomen die uw gezichtsvermögen, beordelingsvermögen of.Coordinatievermögen negatif beinvloeden.

WAARSCHUWING! Een motor lately lopen in een afgesloten of slecht geventileerde ruimte kan dodelijke ongelukken verroorzaken door verstikking of koolmonoxidevergiftingig.

WAARSCHUWING! Deze machine produceertijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werkking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of fataal letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze deze machine gaan bedieren.

• Bij al het gebruik van de machine moet persoonlijke bescherming worden gebruikt. Zie de instructies onder de kop Persoonlijke bescherming.
• Gebruik nooit een machine die zo gewijzigd is dat ze nicht langer overeenkomt met de originele uitvoering. Gebruik alleen originele onderdelen.
• Gebruik uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires. Zie instructies in de hoofdstukken Snijuitrusting en Technische gegevens.
• Gebruik nooit een machine die defect is. Voer de in deze handleiding beschreiben veiligheidscontroles en de onderhouds- en service-instructiesuit. Bepaalde onderhouds- en servicemaatregelen要去en door opgeleide en gekwalificeerde specialisten worden uitgevoerd. Zie de instructies in het hoofdstuk Onderhoud.

Voor ieder gebruik:

1 Controller of de motorrem goed werkt en onbeschadigd is. Zie de instructies onder de kop Controle van de remwerking.
2 Controller of alle handgrepen en hendels onbeschadigd en vrij van olie zich.
3 Controller of het trillingsdempingssysteme goed werkt en Niet beschadigd is.
4 Controller of de geluidemper goed vast zit en nicht beschadigd is.
5 Controller of alle onderdelen van de grasmaaier zich aangedraaid en of ze Niet beschadigd zichn of ontbreken.
6 Controller of het mes Niet beschadigd is en geen barsten heeft. Vervang het mes als dat nodig is.
7 Maak het luchtfilter schoon. Vervang het indien nodig.

Starten

WAARSCHUWING! Langdurige
inademing van de uitlaatgassen van de
motor kan een gezondheidsrisico
vormen.

• Start de grasmaier nooit zonder dat mes en alle=kappen correct+zijn gemonteerd.
• Start de machine nooit binnenshuis. Vergeet Niet dat het gevaarlijk is om de uitlaatgassen van de motor in te ademen.
• Controller de omgeving en vergewis u ervan dat er geen risico bestaat dat mensen of dieren in contact komen met de snijuitrusting.
• Plaats de grasmaier op een stabiele ondergrond en start hem. Zorg ervoor dat het mes Niet in contact kan komen met de grond of een ander voorwerp.
• Wikkel het startkoord nooit rond uw hand.

Zie instructies onder de kop Starten en stoppen.

Brandstofveiligung

(Tanken/Opbergen)

WAARSCHUWING! Brandstof en brandstofdampen zijn zeer brandgevaarlijk. Wees voorzichtig met de hantering van brandstof en motorolie. Denk aan de gezaren van brand, explosie en inademing.

Tank nooit wanner de motor van de machine loopt.
- Zorg voor goede ventilatie bij het tanken en bijvullen van olie.
- Verplaats de machine ten minste 3 m van de tankplaats voor u de motor start.
- Start de machine nooit:

1Indien u brandstof motorolie op de machine hebt gemorst. Droog alles af en(aaat de benzineresten verdampen.

2Indien u brandstof of motorolie op uzelf of uw kleding hebt gemorst. Vervang uw kleding.

3Als de machine brandstof lekt. Controleer de tankdop en de brandstoffleidingen regelmatig op lekkage.

Transport en opbergen

Bij stalling voor langereijd of transport van de grasmaier要去en de brandstof-en motorlietanks worden geleegd. Vraag het dichtstbijzijnde benzinstation waar u uw teveel aan brandstof en motorolie kutlaten.
- Bewaar de grasmaaier en de brandstof zo dat eventuele lekkage en dampen Niet in contact+kennen met vonden of open vuur. Bijvoorbeeld elektrische machines, elektrische motoren, stopcontacten/schakelaars, verwarmingsketels of ie's dergelijks.
- De brandstof moet in waarvoor bedoelde en goedgekeurde tanks worden bewaard.

Algemene werkinstructies

WAARSCHUWING! Dit hoofdstuk behandelt de basis-veiligheidsregels voor het werken met een grasmaaier. De gegeven informatiek kan nooit de kennis verrangen die een vakman bezit in de vom van opleiding en practische ervaring. Wonneer u te makeen krijgt met een situatie die u onzeker maakt over verdergaan met het gebruik, moet u een expert om advies vragen. Vraag uw dealer, serviceworkplaats of een ervaren gebruiker van grasmaaiers. Voorkom al het gebruik waarvan u vindt dat u nicht voldoende gekwalificeerd bent!

Basisveiligheidsregels

• Controller de omgeving:
• Om ervoor te zorgen dat u de controle over uw machine nicht kurz verliezen vanwege omstanders, deren of een andere reden.

• Om te voorkomen dat de erder genoemden Niet het risico lopen in contact te komen met de snijuitrusting.

• Voordat u begint met maaien moeten takken, stenen enz. van het gazon worden verwijderd. Voorkom dat het mes tegen vreeende voorwerpen slaat zoals stenen, wortels ofoods dergelijks. Dit kan ertoe leiden dat het mes bot worden en dat de motoras krom worden.

• Gebruik de machine alleen bij daglicht of tijdens andere goed verlichte omstandigheden.
• Til de grasmaaier nooit op en draag deze nicht wanner de motor is gestart. Indien u de grasmaaier要去 optillen,要去 u eerst de motor stoppen en de ontstekingskabel van de bougie halen.
• Gebruik de motorkettingzaag Niet in ongunstige weersomstandigheden. B.v. bij dichte mist, hevige regen, harde wind, hevige koude enz. Werken in slechte weersomstandigheden is vermoeiend en kan tot gevaarlijke situatuies leiden, zo kan de grond glad zichn.
  Zorg ervoor dat u veilig kunt gaan en staan. Controller of er eventuele hindernissen zichn als u

onverwacht snel moet hunnen wegkommen (wortels, stenen, takken, kuilen, greppels enz.). Wees extra voorzichtig wonneer u op hellend terrein werkt.

• De grasmaier mag nicht worden gebrukt op een helling vaneer dan 15 graden. Een te grote hellingshoek kan leiden tot brandstoflekkage.
• De motor要去en uitgezet bij verplaatsing over terrein dat Niet要去en worden gemaaid. Bijvoorbeeld paden,steen, grind, asfalt enz.
• De rembeugel mag nooit permanent in de handgreep verankerd zich, wanneer de machine loopt.

Volg de bovengenoemde puntenaar gebruik nooit een grasmaaier zonder de mogelijkheid om in geval van een ongeluk hulp in te kuren roepen.

De principes van de maaitechniek

WAARSCHUWING! Zorg ervoor dat uw handen en voeten nicht bij de snijuitrusting komen als de motor draait.

Algemeen

• Het maaien van hellingen kan gevaarlijk zijn. Gebruik de grasmaaier Niet op zeer steile hellingen.
• De grasmaier mag Niet worden gebruikt op een helling vaneer dan 15 graden. Een te grote hellingshoek kan leiden tot brandstoflekkage.
  Op hellend terrein moet u de paden loodrecht ten opzichte van de helling lately lopen. Het is veel makkelijker om dwars over een helling te lopen dan op en neer.
• Voordat u begint met maaien moeten takken, stenen enz. van het gazon worden verwijderd.
• Til de grasmaier nooit op en draag deze nicht wanner de motor is gestart. Indien u de grasmaier要去 optillen,要去 u eerst de motor stoppen en de ontstekingskabel van de bougie halen.
  Voorkom dat het mes gegen vreeimde voorwerpen slaat zoals stenen, wortels of iets dergelijkds. Dit kan ertoe leiden dat het mes bot worden en dat de motoras krom worden. Een kromme as zorgt voor onbalans en sterke trillingen, hetgeen leidt tot een groot risico van het losraken van het mes.

Als er een voorwerp geraakt wordt of er trillingen ontstaan, moet u de machine stoppen. Haal de bougiekabel van de bougie. Controller of de machine nicht beschadigd is. Repareer eventuele beschadigingen.

Maai nooit meer dan 1/3 van de lenghte van het gras. Dit geldt vooral in periodes van droogte. Maai eerst op een groe maaihoogte. Controleer daarna het resultaat en ga waar een geschikte hoogte. Indien het gras extra lang is, moet u langzaam rijden en eventueel twee keer maaien.

• Ren Niet met de machine wanner deze werkt. U moet.altijd met de grasmaaier lopen.
  Maai het gazon Niet terwijl uchteruitloopt.

Maahoogte

Zet de motor uit voordat u de maaihoogte wijzigt.

Het instellen van de maaihoogte werkt veerondersteund. De maaihoogte kan op 6 verschillende standen worden ingesteld.

Stel de maaihoogte Niet te laag af, odomat dan het risico bestaat dat de messen bij onregelmatigheden in de aarde lopen.

• Breng de hendel maar links en dan maar voren om een hogere maaihoogte te krijgen.

• Breng de hendel maar links en dan maar achteren om een lagere maaihoogte te krijgen.

Veiligheidsuitrusting van demachine

In dit hoofdstuk worden verklaard wat de veiligheidsonderdelen van de machine zich, welke functie ze hebben en hoe de controle en het onderhoud moetenuitgevoerd worden om hun goede werkig veilig te stellen.

Bekijk het hoofdstuk Wat is wat? om te zien waar deze onderdelen zich bevinden op uw machine.

WAARSCHUWING! Gebruik de machine nooit wanneer de veiligheidsuitrusting defect is. De veiligheidsuitrusting van de machine moet gecontrolled en onderhoden worden zoals beschreiben in dit hofdstuk. Als uw machine Niet door alle controles komt,要去 ermee maar uw serviceworkplaats voor reparatie.

WAARSCHUWING! Gebruik nooit een machine als de veiligheidsonderdelen kapot+zijn. Volg de controle-, onderhouds-en service-instructies die in dit hoofdstuk beschreiben worden.

Maiakap en beschermkap

De maaikap is geconstrueerd om trillingen te reduceren en het risico van snijwonden te verminderen. Controller of de maaikap heel en zonder zichbare defecten, bijv. scheuren in het materiaal, is.

De beschemkap is geconstrueerd om het risico van letsel door beknelling te verminderen en om een gebroken aandrijfrem op te vangen. Controller of de beschemkap heel is en of hij goed vastgeschroefd is.

Motorrembeugel

De motorrem is ontworpen om de motor te stoppen.
Wonneer u de handgreep van de motorrembeugel loslaat,
moet de motor stoppen.

Controleer het motorblok op de volgende manier.

Geef volgas en LAST de rembeugel cervolgens los. De motor moet dan afslaan en de aandrijving要去itgeschakeld worden.

De motorrem要去 altijd zo afgesteld waar dat de motor binnen 3 seconden start.

Trillingdempingssystem

Uw machine is uitgerust met een trillingdempingssystem dat geconstrueerd is om zo trillingvrij en comfortabel möglichk met de zaag te konnen werken.

De stalen buizen van het handvatsysteme en de maakap zich ontworpen om de trillingen van de motor te stoppen.

Het trillingdempingssystem van de machine redueert het overbrengen van de trillingen van de motoreenheid/ snijuitrusting op de handvateenheid van de machine.

LB448S, LB553Se Dit model wordt ook geleverd met 4 trillingsdempers gemonteerd op de handgreepeenheid, zodat de trillingen nog verdter worden gereduceerd.

Controller of de handgrepen en trillingsisolatoren nicht beschadigd zich.

WAARSCHUWING! Als men teveel worden blootgesteld aan trillingen, kan dit tot bloedvat- en zenuwbeschadigingen leiden bij personne die een slechte bloedcirculatie hebben. Consalteer uw dokter wanner u symptomen heeft dieaarop wijzen. Zulke symptomen zijn: slapende vingers e.d., geen gevoel, "kriebelend" gevoel, "speldeprikken", pijn, geen of weinig kracht, huidverkleuringen of veranderingen van het huidoppervlak. Deze symptomen hebben meestal betrekking op vingers, handen of polsen.

Geluidemper

De geluidemper wird ontworpen om het geluidsniveau zo laag möglich te honden, en om de uitlaatgassen weg te richten van de gebruiker.

WAARSCHUWING! De uitlaatgassen van de motor zijn heet en{kunnen vonden bevatten die brand kurenveroorzaken. Start de machine daarom nooit binnenshuis of in de buurt vanlicht ontvlambaar materiaal! Tijdens het gebruik en een tijdje daarna is de geluiddempoer erg warm. Raak de geluiddempoer Niet aan wonneer hij warm is!

Gebruik de machine nooit wanner de geluiddempo defect is.

Controleer regelmatig of de geluiddempo vastzit in de machine.

Snijuitrusting

Voorkom dat het mes gegen vreeimde voorwerpen slaat zoals stenen, wortels of iets dergelijks. Dit kan ertoe leiden dat het mes bot worden en dat de motoras krom worden.

Controleer de snijuitrusting op beschadigingen en barsten. Een beschadigde snijuitrusting moet altijd verrangen worden. Let goed op dat u alttijd een goed geslepen en correct gebalanceerd mes hebt.

Controleer ook of de mesbout heel en de motoras nicht krom is.

MONTEREN

Stuur monteren

Wonneer u het stuur inklapt, moet u voorzichtig bijn om geen leidingen en kabels te beschadigen.

Het bovendeel van het stuur worden met een sterke handgreepmoer vastgezet aan de scharnierendeplaat. Vergeet Niet de ring tussen deplaat en de handgreepmoer te plaatsen.

Indien gewenst kan de handgreep iotaar opzij worden gedraaid met behulp van het handgreepscharnier. De handgreep kan op verschillende standen worden ingesteld om de beste rijhouding te verkrijgen, bijvoorbeeld als uvlakbij een heg of een muur maait.

De handgreep kan ook in hoogte worden versteld door te draaien aan de knappen bij de bevestigingen op het chassis.

De koppelingskabel要去 na de eerste 8 bedrijfsuren worden afgesteld en daarna enkel indien nodig.

De kabel is correct afgesteld wanneer de kabelsteun in een lijn staat met de moer.

• Stel de kabel af met behulp van de stelschroef. Draai de schroef rechtsom of linksom om de kabel te verlengen dan wel in te korte.

Demonteren en monteren van mesblad

WAARSCHUWING! Gebruik algijd sterke handschoenen bij service en onderhoud van de snijuitrusting. De messen+zijn zeer scherp en snijwonden hunnen makkelijk ontstaan.

De ontstekingskabel moet alsijd worden losgemaakt van de bougie voor reparatie, schoonmaken of onderhoudswerkzaamheden.

Plaats de maaier met de bougie omhoog wanner u onderhoudswerkzaamheden aan de machine uityoert.

Leeg altijd de brandstoftank voordat u de grasmaaier op zich wij legt.

Demonteren

• Schroef de bout los warnmee het mes vastzit.
• Verwijder de bout, vearring en het mes.

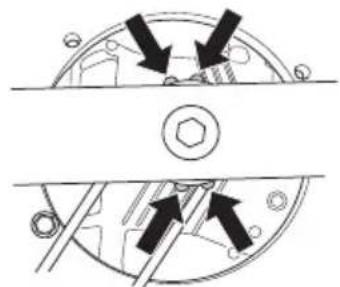

Monteren

• Plaats het mes met de glijring gegen de meshouder aan.

MONTEREN

Zorg ervoor dat het mes goed gecentreerd boven de as worden geplaatst.

• Om trillingen te vermijden moet het mes zo worden geplaatst dat de markings van de meshouder boven de zijkant van het mes te zien is.

• Monteer de ring en schroef de bout goed vast. De bout要去 worden vastgezet met een moment van 45-60 Nm.

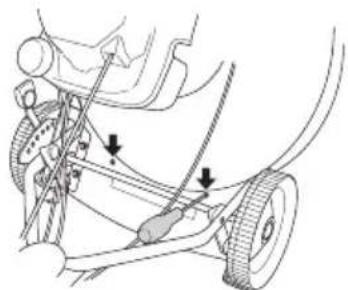

Montage van de mulchpluggen

• Haal de bougiekabel van de bougie.
• Plaats de maaier met de bougie omhoog wanner u onderhoudswerkzaamheden aan de machineuitvoert.
• Breng de zoekpennen aan in de gaten in het maaideksel.

• Bevestig de mulchpluggen vanaf de bovenkant van het maaideksel.

BEDIENING

Brandstof

WAARSCHUWING! Zorg steeds voor een goede ventilatie bij het vullen en hanteren van brandstof.

Benzine

• Gebruik loodvrije of gelode benzine van een hoge kwaliteit.
• Gebruik brandstof met een laag oktaangehalte.
• Als u de machine gedurende een langereijd nicht gebruikt, moet u de brandstoffank leeg make n hem schoonmake.

Motorolie

Controleer het oliepeil voordat de grasmaaier worden gestart. Een te laag oliepeil kan ernstige beschadigingen aan de motorveroorzaken.

• Gebruik HUSQVARNA viertaktolie voor het beste resultaat en werkinq.
• Indien geen HUSQVARNA viertaktolie verkrijgbaar is, kunt u een andere viertaktolie van hoge kwaliteit gebruiken. Neem contact op met uw dealer voor de keuze van olie. Over het algemeen worden SAE 30 aanbevolen.
• Gebruik nooit olie bedoeld voor tweetaktmotoren.
  Controleer het oliepeil voordat de grasmaier worden gestart. Een te laag oliepeil kan ernstige beschadigingen aan de motorveroorzaken.

Oliepeil

Wanneer u het oliepeil controleert, moet de grasmaaier op een vlokke ondergrond staan. Zorg ervoor dat de bougiekabel van de bougie is gehaald voordat u het olievuldeksel opent.

Schroef het oliebjvuldeksen los, maak de peilstok die aan het deksel zit schoen en plaats het deksel terug zonder het vast te draaien. Controleer het oleiepeil op de peilstok. Is het oleiepeil laag, vult u bij met motorolie tot het bovenste niveau op de peilstok.

Gebruik alleen aanbevolen motorolie. Zie hoofdstuk Technische gegevens.

Tanken

WAARSCHUWING! Om het risico op brand te verminderen,要去 de volgende voorzorgsmaatregelen nemen:

Rook nicht of plaats geen warme voorwerpen in de buurt van de brandstof. Tank nooit verwijl de motor draait. Open de dop van de tank voorzichtig wanner u wilt tanken zodate eventuale overdruk langzaam verdwijnt. Draai de dop van de tank goed vast na het tanken. Haal de machine algijd weg van de tankplaats en -bron voordat u hem start.

Maak schoon rond het tankdeksel. Maak de brandstof- en olietank regelmatig schoon. Het brandstofffilter moet ten minste een keer peraar worden verrangen.

Verontreinigung in de tanks veroorzaken storingen in der Werking.

Verplaats de heggenschaar algtd ca. 3 m van de plaats waar u de tank bijgevuld heeft, voordat u de motor start.

Starten en stoppen

WAARSCHUWING! Voor het starten要去 rekening honden met de volgende punten:

Start de grasmaier Niet zonder dat mes en alle=kappen,zijn gemonteerd.Het mes kan anders losraken en persoonlijk letselveroorzaken.

Haal de machine aktijd weg van de tankplaats en-bron voordat u hem start.

Plaats de machine op een vaste ondergrond. Let erop dat de snijuitrusting geen voorwerp kan raken.

Hou onbevoegden uit het werkgebied.

Zorg ervoor dat de ontstekingskabel goed op de bougie zit. Starten: Open de benzinekraan.

Starten

Trek de motorrembeugel met uw linkerhand helemaal\ aar de bovenste handgreep.

Pak de starthendel beet, trek met uwrechterland het starterkoord langzaam uit tot u watstand voelt (de starthaken grijpen in) en maak verrolgens nelle en krachtige trekbewegingen.

Wikkel het startkoord nooit rond uw hand.

N.B.! Trek het starterkoord Niet vollediguit en LAST de starthendel Niet zomaar los wanner het vollediguitgetrokken is. Dit kan tot beschadigingen van demachingingen van de machine leiden.

Aandrijving

Om de aandrijving te gebruiken schuift u de koppelingshendel maar voren.

Stoppen

• De motor worden gestopt door de motorrembeugel los teCTX. De aandrijving wordt ook uitgeschakeld, als men de rembeugel loslaat. Alleen de aandrijving kan worden uitgeschakeld door de remhendel iets omhoog te Ichten.
  Draai de benzinekraan dicht.

ONDERHOUD

Onderhoud

WAARSCHUWING! Voor reinigen, repareren of inspectoren moet u erop letten dat de snijuitrusting gestopt is. Haal de startkabel van de bougie.

Houd er rekening mee dat de aandrijfriemen zich zullen stellenijdens de eerste inlopperiode (5u). Het kan nodig় om de spanning aan te passen. Zie instructies:

Luchtfilter

Het luchtfilter dient regelmatig te worden schoongemaakt (stof en vuil verwijderen) om de volgende problemen te vermijden:

• Storingen van de carburateur
  Moeilijkheden bij het starten
  Vermogensverlies
• Onnodige slijtage van de motoronderdelen.
  Abnormaal hoog brandstofverbruik

Maak het filter dagelijks of vaker schoon wanner u in een stoffige atmoseer werkt.

Het luchtfilter worden gedemonteerd nadat de luchtfilterkap eraf is getild. Druk de vergrendelingen op de bovenkant van de luchtfilterkap in en klap de kap maar beneden.

Verwijder het luchtfilter en controllerer of het heel is.
Vervang door een/New luchtfilter wanner u merkt dat het gebreken vertoont.

Maak het filter schoon door het filter voorzichtig gegen een hard oppervlak te kloppen en met perslucht aan de binnenkant schoon te blazen. Borstel het vuil nooit weg. Vervang het luchtfilter als het zeer vuil is.

Na een lange gebruiksperiode kan het luchtfilter Niet meer worden gereinigd. Daarom要去 het filter regelmatig verwangen worden. Een beschadigd luchtfilter要去 algijd verwangen worden.

Bij montage moet u ervoor zorgen dat het luchtfilter helemaal aansluit op de filterhouser.

Bougie

WAARSCHUWING! Tijdens het gebruik en een tijdje daarna is de geluiddempo erg warm. Raak de geluiddempo Niet aan wonneer hij warm is!

Wanner de machine te weinig vermogen heeft, moeilijk start of onregelmatig onbelast draait, dient u alitijd eerst de bougie te controlleren voor u andere maatregelen neemt. Maak de bougie schoon als ze verstopt is en controllerer of de afstand tussen de elektroden 0,7-0,8 mm bedraagt. De bougie moet na een maand gebruik, of eerder indien nodig, verrangen worden.

N.B.! Gebruik steeds het correcte bougietype! Andere types können de zuiger/cilinder beschadigen.

Geluiddempper

De geluidemper is ontworpen om het geluid van de machine te reduceren, en om de uitlaatgassen van de gebruiker weg te richten. De uitlaatgassen zijn zeer heet en bevatten vonden die droge en ontvlambare materialen in brand hunnen steken.

Controleer regelmatig of de geluiddempoer vastzit in de machine. Gebruik de machine nooit wanner de geluiddempoer defect is.

Mes

WAARSCHUWING! Draag altijd stevige handschoenen bij het repareren van de snijuitrusting. De messen zich uiterst scherp en+kunnen al snel snijwondenveroorzaken.

Het is belangrijk om een scherp en correct gebalanceerd mes te hebben. Maak de bout los waarmee het mes vastzit en lever het mes ten minste een keer peraar in bij een servicewerkplaats voor slijpen en balanceren. Een geschikt tijdstip hiervoor is het einde van het maaiseizoen.

Als mes of meshouder moeten worden verrangen, moet u tegelijkertijd de mesbout, ring en glijveer verrangen.

Wanneer u het mes weer monteerd, moet de bout worden vastgezet met een moment van 45-60 Nm. Zie de instructies in het hoofdstuk Monteren.

Wanner het mes vreeimde voorwerpen zoals stenen, wortels en dergelijkke raakt, slaat het mes gegen de meshouder. Daarom kan het oppervlak van de meshouder er wat versleten uit zien, wat verder oké is. Dit is een veiligheidsvoorziening die het risico verminderat dat de motoras krom worden.

Olie verversen

De motorolie要去 de eerste keer verrangen worden na 5 aanur bedrijfstijd.

De motorolie要去iederjaer en om de 25 bedrijfsuren wordenververst.

Ga als volgt te werk om olie te verversen:

• Haal de bougiekabel van de bougie.
  Leeg de brandstoftank.

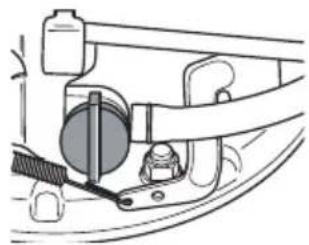

• Draai de benzinekraan zich.

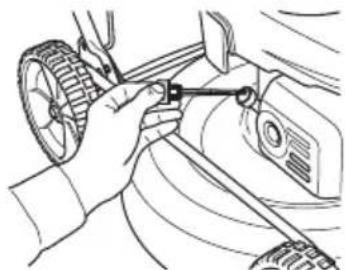

• Schroef het olievuldeksel eraf.

Plaats een geschikt vat om de olie in op te vangen.

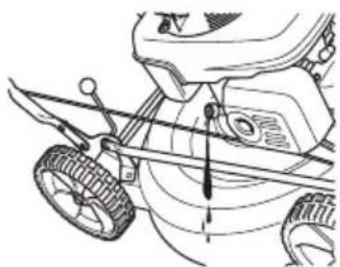

• Tap de olie af door de motor te kantelen zodat de olieuit de vulbuis loopt.

Vraag het dichtstbijzijnde benzinestation waar u het teveel aan motorolie kutn lately.
Vul bij met neue motorolie van goede kwaliteit. Zie hoofdstuk Technische gegevens.
- Doe de peilstok verwolgens weir in het gat, zonder hem in te schroeven. Controller het oliepeil met de peilstok op het olievuldeksel. Is het oliepeil laag, vult u bij met motorolie tot het bovenste niveau op de peilstok.

• Schroef het olievuldeksel vast.

Aandrijving en versnellingsbak

Zorg ervoor dat wielen en wielassen schoon en vrij van blad, gras enz. zich. Het is belangrijk om het rond de versnellingsbak maar de aandrijving schoon te houden.

• Verwijder de beschemkap door de bouteen weg te schroeven.
• Maak de versnellingsbak schoon met een borstel.
  Controller ook of de aandrijfrem en de poelie vrij zijn van defecten zoals bijvoorbeeld barsten.

Vervanging en afstelling van V-snaar.

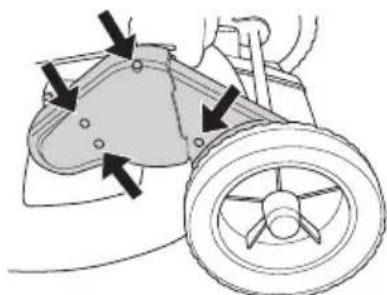

• Verwijder de beschermkap door de bouteen weg te schroeven.

• Verwijder de naafdop van het voorwiel bij de versnellingsbak door deze voorzichtig met een schroevendraaier los te wrikken. Verwijder de borgschroef enervoigens het wie1.

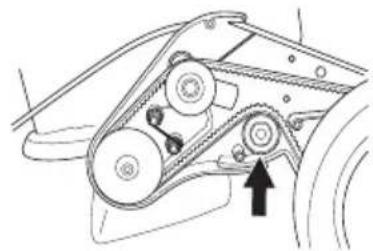

• Verwijder de riem van de poelie. Controller of de poelies gemakkelijk op de as draaien en zo Niet, spuit roestoplossende olie tussen en ache ter de schroeven en smeer een beetje vet op de as.
• Leg de nouvelle riem erop en zorg ervoor dat deze goed ligt ten opzichte van het kogellager voordat u der riem afstelt.

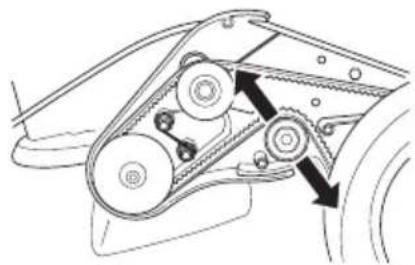

• Stel de riem af door het kogellager op of neer te bewegen.

• Een neue riem zal nog uitrekken en langer worden.
  Stel de riem waarom opnieuw af na enkele rijuren.
• Monteer de riembescherming en test de machine.

Vervanging en afstelling van tussenriem.

De tussenriem loopt:tussen de motoras en de versnellingsbak.
- Verwijder het mes. (alleen bij verranging van riem)
- Schroef de afstelschroeven enkele slagen omhoog.

• Vervang de riem door een neue en draai de stelschroeven iets aan. (alleen bij verwanging van riem)
• Stel de riem af door de versnelling maar voren of maar achteren te bewegen.

• De riem要去 worden aangespannen dat deze 6-10 mm maar het midden toe kan worden bewogen. Dit vertegenwoordigt een draagvermogen van ongeveer 3 kg. U kunt een vislooje gebruiken om dit te controlleren.

• Draai de stelschroeven goed vast. (3 Nm)
• Controller de aandrijvingsfunctie, aangezien de afstelling van de versnelling de riemspanning in de versnellingsbak beinvloedt.

Schoonmaken

Gebruik geen hagedruksput om de machine te reinigen.
Gooi nooit water direct op de motor.

Draai de machine met de bougie maar boven, als u onder de maakap schoonmaakt. Maak de benzinetank leeg.

Opsponen van storingen

Als de motor Niet start, neemt u de volgende maatregelen:

• Vervang de benzine door schone benzine.
• Controller of de benzinekraan open staat.
• Controller of de motorrem goed werkt en onbeschadigd is.
  Maak de bougie schoon. Controller of de elektrodenafstand 0,7-0,8 mm bedraagt.
• Controller het luchtfilter en reinig het zo nodig.
• Start de motor na deutsche maatregelen nog steeds nicht, neem dan contact op met de dichtstbijzijnde erkende serviceworkplaats.
• Als het maairesultaat onvoldoende is en de grassprieten een rafelig snijvlak vertonen, moet het maaimes worden verrangen.

Hieronder worden algemene onderhoudsvoorschriften opgesomd.

Dagelijks onderhoud

1 Controller of de motormesbeugel werkt uit veiligheidsoogpunt.
2 Borstel de grasmaaier schoon en verwijder bald, gras en dergelijke.
3 Maak de luchtinlaat van de starter schoon. Controller en het starterkoord.
4 Controller het oliepeil.
5 Maak het luchtfilter schoon. Vervang het indien nodig.
6 Controller of de bouteen en moeren en vastgedraaid sein.
7 Controller de snijuitrusting. Gebruik nooit botte, gebarsten of beschadigde messen.

Wekelijks onderhoud

1 Maak de bougie schoon. Controller of de elektrodenafstand 0,7-0,8 mm bedraagt.
2 Maak de koelflenzen op de cilinder schoon.

Maandelijks onderhoud

1 Controller of de aandrijfrem heel en zonder zichbare defecten is.
2 Maak de versnellingsbak schoon.
3 Controller het brandstofffilter en de brandstoffleidingen. Vervang indien nodig.
4 Maak de buitenkant van de brandstoftank schoon.
5 Smeer de aandrijhendel.
6 Ververs de motorolie.
7 Inspector de koppelingskabel. Zie de instructies in het hoofdstuk Monteren.

Technische gegevens

	LB448S LB548S e LB553S e
Motor
Motorfabrikant Honda Honda Honda
Cylinderinhoud, cm³	160 160 160
Toerental, rpm 2900 2900 2900
Nominaal uitgangsvermogen motor, kW (zie opmerking 1)	2,4 2,8 2,8
Ontstekingssysteme
Bougie NGK - BPR6ES NGK - BPR6ES	NGK - BPR6ES
Elektrodenafstand, mm	0,7 - 0,8 0,7 - 0,8	0,7 - 0,8
Brandstof-/smeersysteme
Inhoud benzinetank, liter	0,9 0,9 0,9
Inhoud olietank, liter	0,55	0,55	0,55
Motorolie	Serviceclassificatie SG - SH; SAE 10W -30	Serviceclassificatie SG - SH; SAE 10W -30	Serviceclassificatie SG - SH; SAE 10W -30
Gewicht
Grasmaier met lege tanks, kg	31	33	34
Lawaai-emissie (zie opm. 2)
Geluidsvermogen, gemeten dB(A)	91	90	92
Geluidsvermogen, gegardeerd dB(A)	93	92	93
Geluidsniveau (zie opm. 3)
Niveau geluidsdruk bij hetoor van de gebruiker,dB(A)	79	77	79
Trillingsniveau (zie opm. 4)
Trillingsniveauaus in handvat, m/s²	4,5 4,8 4,1
Snijuitrusting
Maaisystem	BioClip	BioClip	BioClip
Maaihoogte	30-60	30-60	30-60
Maaibreedte, mm	48	48	53
Mes	Mulcher, 48 cm	Mulcher, 48 cm	Mulcher, 53 cm
Aandrijving
Snelheid, km/h	5	5	5

Opm. 1: Het aangegeven nominale vermogen van de motor heeft betrekking op het gemiddelde nettovermogen (bij het opgegeven toerental) van een typische productiemotor voor het betreffende motormodel, gemeten volgens de SAE-norm J1349/ISO 1585. In massa geproduerde motoren können een afwijkende waarde geben. Het werkelijk geleverde vermogen van de geinstalleerde motor op de uiteindelijk machine hangt af van de bedrijfssnelheid, de omgevingscondities en andere waarden.
Opm. 2: Emissie van geluid maar de omgeving gemeten als geluidsvermogen (LwA) volgens EG-richtlijn 2000/14/EG.
Opm. 3: Geluidsdrukniveau volgens EN 836. De gerapporteerde geveens voor het geluidsdrukniveau vertonen een typische statistische spreiding (standaardafwijk) van 1,2 dB (A).
Opm. 4: Trillingsniveau volgens EN 836. De gerapporteerde geevens voor het trillingsniveau vertonen een typische statistische spreiding (standaardafwijking) van 0,2m / s^2

EG-verklaring van overeenstemming

(Alleen geldig voor Europa)

Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel: [phone], verklaart hiermee dat de motormaiers Husqvarna LB448S, LB548S e en LB553S e vanaf serialummer 14XXXXX en verder overeenkomen met de voorschriften in de RICHTLIJNEN VAN DE RAAD:

van 17 mei 2006 "betreffende machines" 2006/42/EG

van 15 december 2004 "betreffende elektromagnetische compatibiliteit" 2004/108/EEC.

van 8 mei 2000 "betreffende geluidsemissie door materieeel voor gebruik buitenshuis" 2000/14/EG.

Voor informatatie betreffende lawaaiemissies, zie hoofdstuk Technische gegevens.

De volgende normen zichn van toepassing: EN 836, ISO 11094, EN 55012.

Aangemelde instantie: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, heeft rapporten opgesteld inzake een beordeling van de overeenstemming met bijlage VI van Richtlijn 2000/14/EG van de Raad van 8 mei 2000 betreffende "de geluidsemissie door materieel voor gebruik buitenshuis".

(erkende vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatie.)
