Producttype	Afzuigkap
Merk	Candy
Model	CGM90NX1
Breedte	90 cm
Voeding	220-240 V ~ 50 Hz, klasse I, aarding verplicht
Maximale afzuigcapaciteit	Niet gespecificeerd (krachtige motor)
Aantal snelheden	3 snelheden + boostfunctie (5 minuten)
Verlichting	LED, max 1,5 W, niet individueel vervangbaar (lamp + fitting + kabel set)
Bedieningstype	Achtergrondverlichte drukknoppen (configuratie varieert per versie)
Vetfilter	Vaatwasmachinebestendig, maandelijkse reiniging aanbevolen
Actief koolstoffilter	Voor recirculatieversie, jaarlijks vervangen
Afvoerkanaaldiameter	150 mm
Minimale afstand boven de kookplaat	65 cm
Maximale afstand boven de kookplaat	75 cm
Materiaal	Roestvrij staal, glas
Gewicht	Niet gespecificeerd (ongeveer 15-20 kg geschat)
Meegeleverde accessoires	Basis, hoge en lage schoorstenen, beugels, bevestigingsmateriaal, pluggen, schroeven, terugslagklep
Gebruik	Huishoudelijk, niet gebruiken voor barbecue of grill
Normen	Conform aan EU-richtlijn 2012/19/EU (AEEA)

Veelgestelde vragen - CGM90NX1 CANDY

Hoe installeer ik de Candy CGM90NX1 afzuigkap?

De installatie moet worden uitgevoerd door een gekwalificeerde professional. De afzuigkap moet op een afstand van 65 tot 75 cm boven de kookplaat worden geplaatst. Bevestig de muurbeugel met de meegeleverde pluggen en schroeven en hang vervolgens de afzuigkap op. Voor externe afvoer sluit u een kanaal van 150 mm aan. Volg de elektrische veiligheidsvoorschriften (aarding verplicht).

Hoe reinig ik het vetfilter?

Het vetfilter moet maandelijks worden gereinigd. Verwijder het en was het in de vaatwasser of met de hand met een mild reinigingsmiddel. Een vervuild filter kan brandgevaar opleveren en de efficiëntie van de afzuigkap verminderen.

Wanneer moet ik het actieve koolstoffilter vervangen?

Het actieve koolstoffilter wordt gebruikt in recirculatiemodus. Het moet minstens eenmaal per jaar worden vervangen, afhankelijk van de gebruiksfrequentie. De vervangingsprocedure wordt beschreven in de handleiding.

Hoe vervang ik de LED-lamp?

De LED-lamp kan niet afzonderlijk worden vervangen. U moet een set kopen bestaande uit de lamp, de fitting en de kabel. Verwijder de glasplaat, koppel de oude set los en installeer de nieuwe. Gebruik een LED-lamp van maximaal 1,5 W.

Wat moet ik doen als de afzuigkap abnormaal trilt?

Een sterke trilling kan worden veroorzaakt door een vastgelopen ventilator, een loszittende motor of een slecht geïnstalleerde beugel. Controleer eerst de installatie. Als het probleem aanhoudt, schakel het apparaat uit en raadpleeg een professional.

De afzuigkap gaat helemaal niet aan, wat moet ik controleren?

Controleer of het netsnoer goed is aangesloten en of het stopcontact stroom heeft. Als de verlichting werkt maar de motor niet, kan de ventilator vastzitten. Als er helemaal niets werkt, is de lamp mogelijk defect (vervangen door de juiste set) of is er een elektrisch probleem dat professionele hulp vereist.

Wat is de boostfunctie?

De boostfunctie activeert de maximale snelheid gedurende 5 minuten, ideaal om snel dikke rook of sterke geuren af te voeren. Na 5 minuten keert de afzuigkap automatisch terug naar de vorige snelheid.

Kan ik de afzuigkap boven een gasfornuis gebruiken?

Ja, maar houd de minimale afstand van 65 cm boven het kookvlak aan. Zorg er ook voor dat de ruimte goed geventileerd is en dat de afgevoerde lucht niet door een kanaal gaat dat door andere gasapparaten wordt gebruikt.

Hoe vind ik het serienummer van mijn afzuigkap?

Het 16-cijferige serienummer begint met een 3. Het staat op het garantiecertificaat of direct op het apparaat (meestal op een sticker aan de binnenkant). Noteer het voordat u contact opneemt met de klantenservice.

Kan de afzuigkap worden gebruikt in recirculatiemodus zonder buitenafvoer?

Ja, als u geen afvoerkanaal heeft, moet u actieve koolstoffilters installeren (apart verkrijgbaar of inbegrepen afhankelijk van het model). De afzuigkap zal de lucht na filtratie recirculeren. De installatie is vergelijkbaar met de afvoermodus, maar zonder kanaalaansluiting.

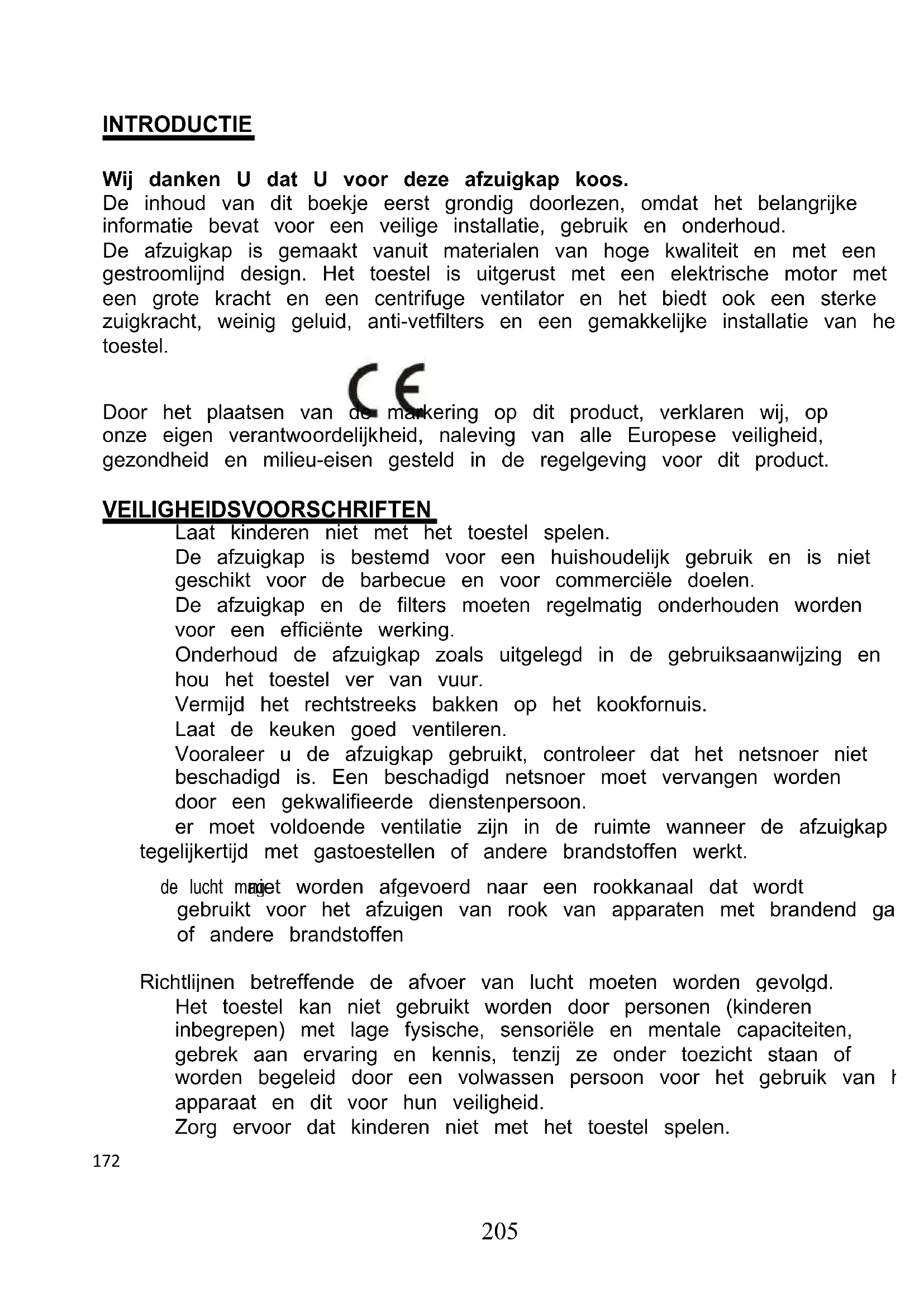

GEBRUIKSAANWIJZING CGM90NX1 CANDY

Wij danken U dat U voor deze afzuigkap koos.

De inhoud van dit boekje eerst grondig doorlezen, omdat het belangrijke informatie bevat voor een veilige installatie, gebruik en onderhoud.

De afzuigkap is gemaakt vanuit materialen van hoge kwaliteit en met een gestroomlijnd design. Het toestel is uitgerust met een elektrische motor met een grote kracht en een centrifuge ventilator en het biedt ook een sterke zuigkracht, weinig geluid, anti-vetfilters en een gemakkelijke installatie van het toestel.

CE de mark

Door het plaatsen van de markering op dit product, verklaren wij, op onze eigen verantwoordelijkheid, naleving van alle Europese veiligheid, gezondheid en milieu-eisen gesteld in de regelgeving voor dit product.

VEILIGHEIDSVOORSCHRIFTEN

Laat kinderen niet met het toestel spelen.

De afzuigkap is bestemd voor een huishoudelijk gebruik en is niet geschikt voor de barbecue en voor commerciële doelen.

De afzuigkap en de filters moeten regelmatig onderhouden worden voor een efficiënte werking.

Onderhoud de afzuigkap zoals uitgelegd in de gebruiksaanwijzing en hou het toestel ver van vuur.

Vermijd het rechtstreeks bakken op het kookfornuis.

Laat de keuken goed ventileren.

Vooraleer u de afzuigkap gebruikt, controleer dat het netsnoer niet beschadigd is. Een beschadigd netsnoer moet vervangen worden door een gekwalifieerde dienstenpersoon.

er moet voldoende ventilatie zijn in de ruimte wanneer de afzuigkap tegelijkertijd met gastoestellen of andere brandstoffen werkt.

de lucht maget worden afgevoerd naar een rookkanaal dat wordt gebruikt voor het afzuigen van rook van apparaten met brandend ga of andere brandstoffen

Richtlijnen betreffende de afvoer van lucht moeten worden gevolgd.

Het toestel kan niet gebruikt worden door personen (kinderen inbegrepen) met lage fysische, sensoriële en mentale capaciteiten, gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of worden begeleid door een volwassen persoon voor het gebruik van h apparaat en dit voor hun veiligheid.

Zorg ervoor dat kinderen niet met het toestel spelen.

Gebruik geen flambé onder het toestel.

De afzuigkap is niet geschikt voor kookplaten met meer dan 4 branders.

Gevaar voor elektrische schokken

De stekker van dit apparaat enkel in een goed geaard stopcontact plaatsen. In geval van twijfel advies inwinnen van een gekwalificeerde technicus. Als u deze instructies niet opvolgt kan dit leiden tot de ood, vuur of een elektrische schok.

Elektrische installatie

Alle installatie moet worden uitgevoerd door een bevoegd persoon of gekwalificeerd elektricien. Controleer voordat u de netvoeding aansluit of de netvoeding is aangesloten spanning komt overeen met de spanning op het typeplaatje.

Directe verbinding

Het apparaat moet rechtstreeks op het lichtnet worden aangesloten met behulp van een omnipolaire stroomonderbreker met een minimale opening van 3 mm tussen de contacten.

De installateur moet ervoor zorgen dat de juiste elektrische aansluiting heeft gemaakt en dat deze voldoet aan het bedradingsschema.

De kabel mag niet worden gebogen of samengedrukt.

Controleer de stekker en het netsnoer regelmatig op beschadigingen. Als het netsnoer beschadigd is, moet het worden vervangen door een speciaal snoer of montage verkrijgbaar bij de fabrikant of diens serviceagent.

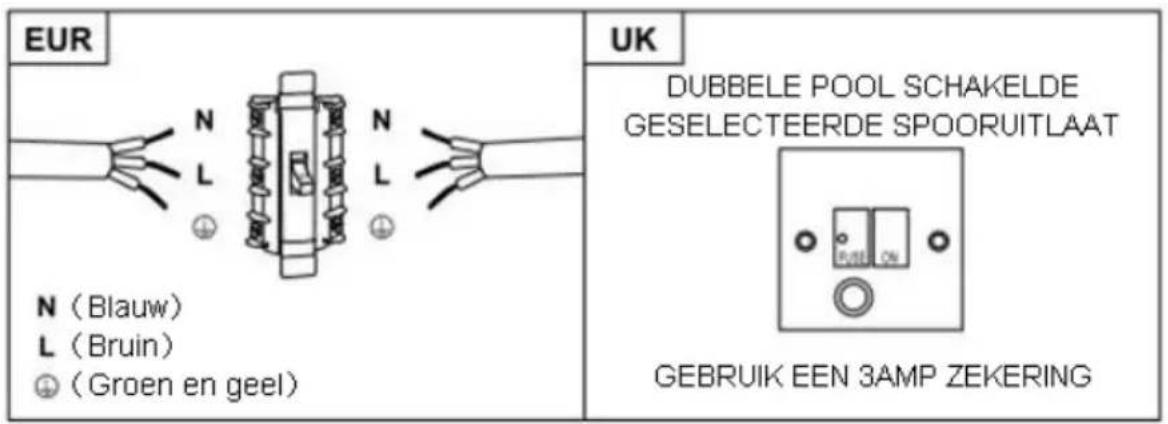

WAARSCHUWING: Dit is een Klasse I-apparaat en MOET worden geaard

Dit apparaat wordt geleverd met een 3-aderige netkabel, gekleurd als volgt:

Bruin = L of Leven

Groen en geel = E of Aarde

De zekering moet een vermogen hebben van 3 Ampère.

Standaard Installatie - Accessoires Lijst

Spec.	Illustratie	Hoeveelheid
Omhulsel		1
Bovenstuk schouw 500mm		1
Onderstuk schouw 500mm		1
Console voor onderstuk schouw		1
Console voor bovenstuk schouw		1
Plaat met haakjes		1
φ8 pluggen φ8×φ6 Witte kleur		9
Schroeven ST4.0×30		9
φ7.2 Schroeven ST4.0×8		2

Indien u beschikt over een uitgang naar buiten, dan kunt u uw afzuigkap installeren zoals hieronder afgebeeld, met een afzuigkanaal (email, aluminium, flexibele buis of ontvlambaar materiaal met een binnendiameter van 150mm), aansluiten.

1. Vooralleer u de afzuigkap aanlegt, moet het toestel uitgeschakeld worden en de stekker uit het stopcontat worden gehaald.

1. De afzuigkap moet op een afstand van 65\~75cm boven de kookplaat worden geplaatst.

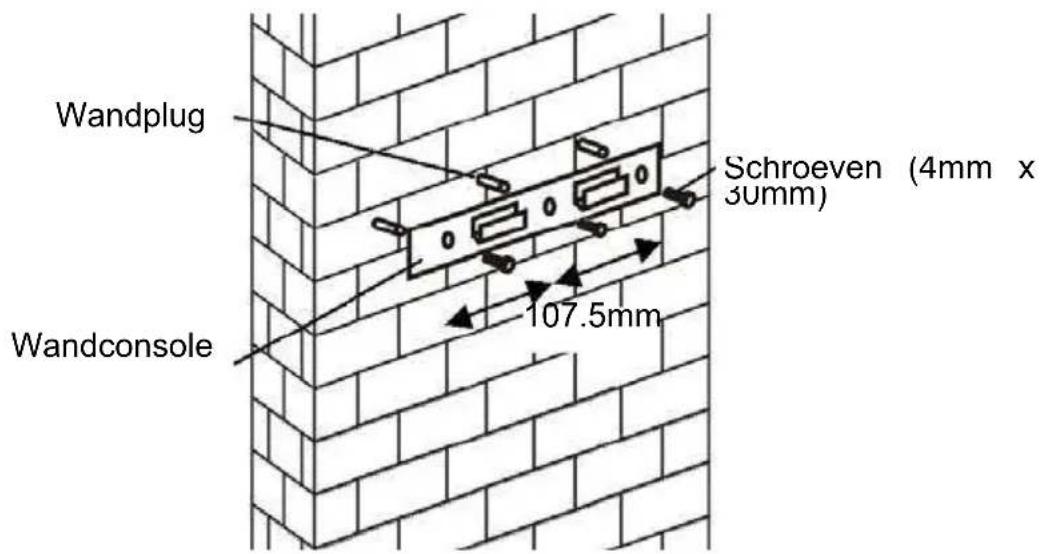

1. Boor gaten van 3 x 8mm voor de console.Maak de console stevig aan de wand via de bijgeleverde schroeven.

Voor schuine modellen

- Hiervoor moeten 2x8mm extra gaten, bevestigingsschroeven & afsluitschroeven geboord worden voor de installatie.

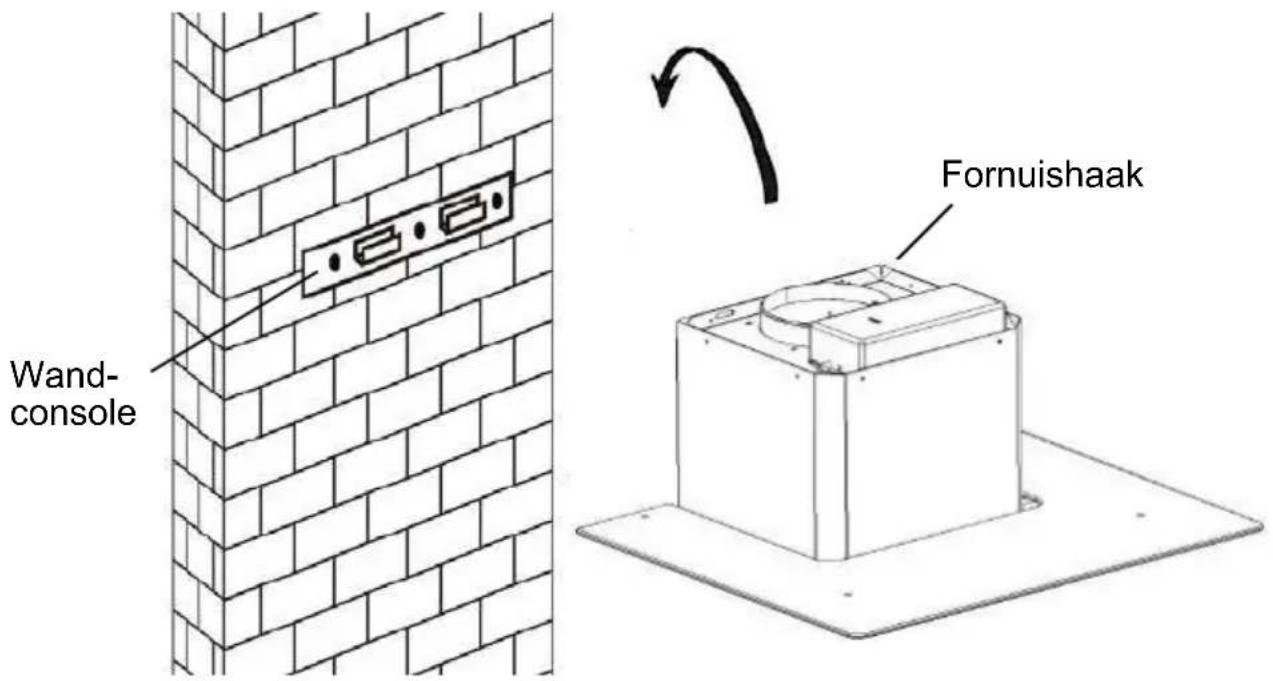

1. Plaats de afzuigkap en maak het vast aan de wand dankzij de wandconsole.

1. Bevestig de one-way klep aan de luchtuitgang van de afzuigkap. Ma de uitlaatbuis vast aan de one-way klep. (Zie afbeelding hieronder).

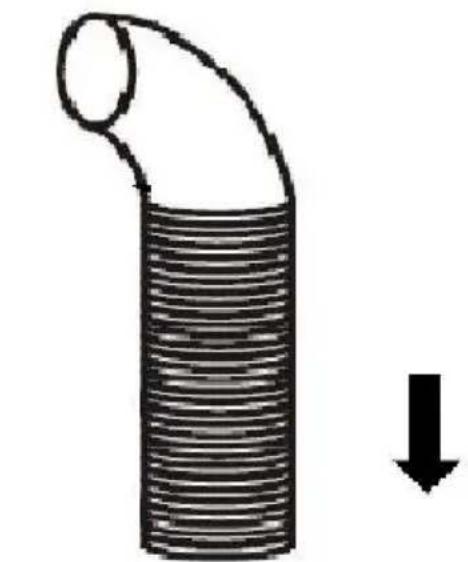

Uitlaatbuis

i. Plaats het glas op de top van de afzuigkap.

ii. Maak het glas vast met behulp van de 4 bijgeleverde schroeven. Om te vermijden dat het glas breekt, gelieve de schroeven niet te hard vast te draaien.

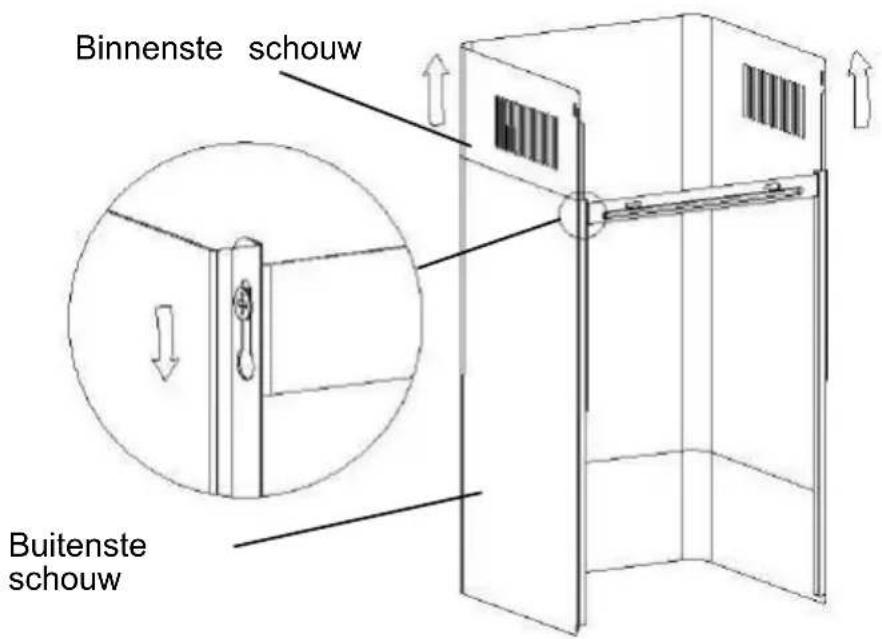

i. Plaats het binnenste van de schoorsteen in de buitenste schoorsteen. Trek de binnenste schoorsteen naar boven. Pas het aan tot de gewenste hoogte wordt bereikt.

ii. Schuif de schoorsteen naar boven of naar beneden totdat u de juiste hoogte hebt bereikt.Maak nadien de bevestigingsgaten vast met de schroeven. (Zie afbeelding hieronder).

8.

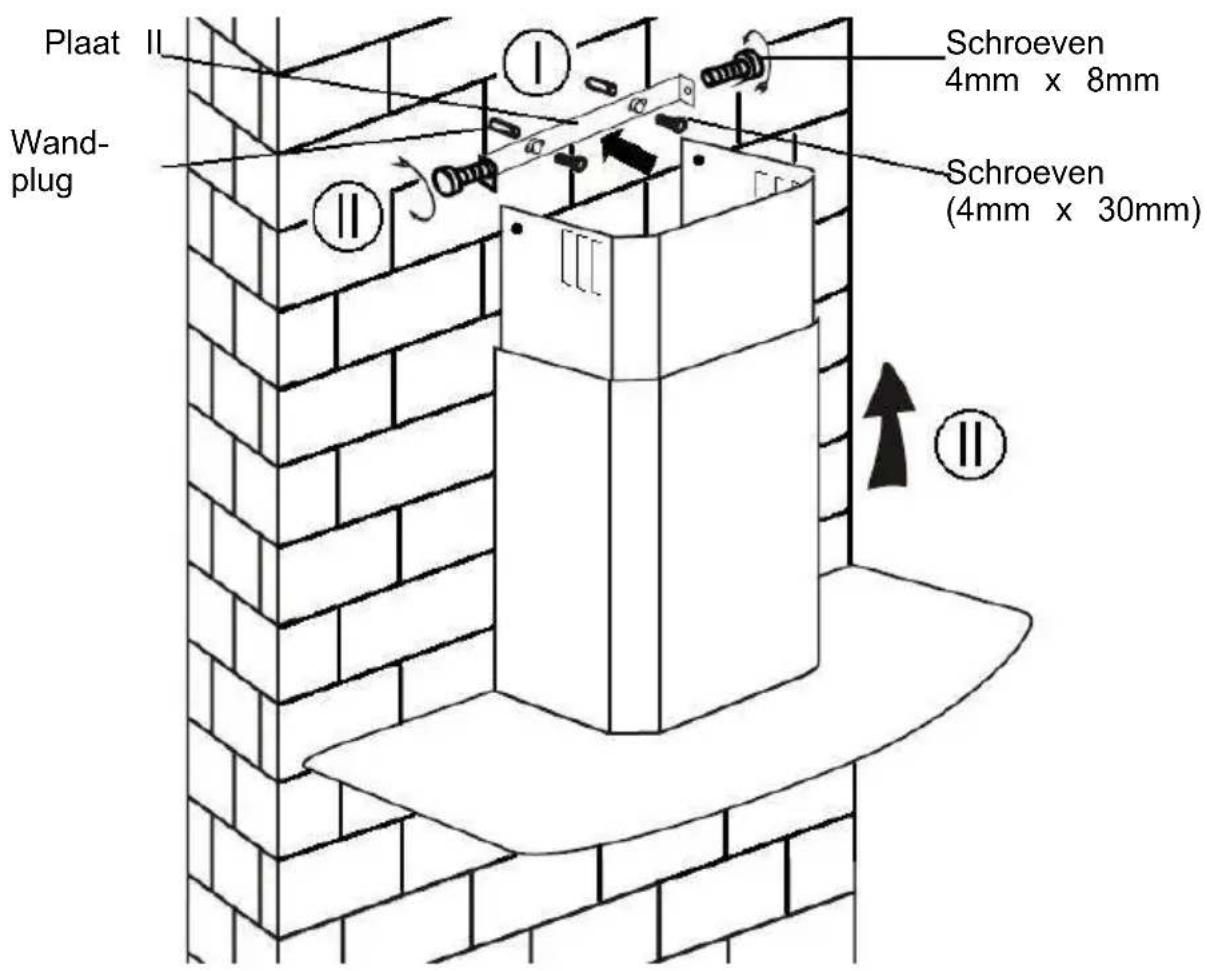

i. Boor gaten van 2 x 8mm voor plaat II. Maak de plaat stevig vast aan de wand met de 2 schroeven.

ii. Monteer de schoorsteen binnen het toestel en maak het vast met 2 schroeven.

Indien u niet beschikt over een uitgang naar buiten, blijft de installatie hetzals beschreven in hoofdstuk "Installatie (ventilatie buiten)". Een uitlaatbuis is nodig.

De koolfilter kan gebruikt worden om geuren op te vangen.

Om de koolfilter aan te leggen moet u eerst de vetfilter van de afzuigkap halen. Hiervoor dient u op de vergrendeling te drukken en de vetfilter naar beneden te trekken.

Schuif de koolstofffilter in de afzuigkap en draai het rechtsom. Herhaal de handeling aan de andere kant.

o Zorg ervoor dat de filter veilig vast staat zodat het niet loskomt omd gevaarlijk kan zijn.
o Wanneer u de koolstofffilter inschakelt, zal de zuigkracht verlagen.

BESCHRIJVING VAN DE COMPONENTEN

CONFIGURATIE 1

WERKING

Knop 1

De knop is met achtergrondverlichting, wanneer u op de knop drukt, wordt de achtergrondverlichting ingeschakeld en de ventilator op lage snelheid ingeschakeld. als u nogmaals op drukt, wordt de ventilator uitgeschakeld.

Kan gebruikt worden om de keuken te ventileren. Het is geschikt voor het sudderen en koken bij lage stoomproductie.

Knop 2

De knop geeft aan met achtergrondverlichting. Wanneer u op de knop drukt, wordt de achtergrondverlichting ingeschakeld en wordt de ventilator met gemiddelde snelheid ingeschakeld. als u nogmaals op drukt, wordt de ventilator uitgeschakeld.

Ideale ventilatie bij een standaard bereiding.

Knop 3

De knop geeft aan met achtergrondverlichting. Wanneer u op de knop drukt, wordt de achtergrondverlichting ingeschakeld en wordt de ventilator met hoge snelheid ingeschakeld. als u nogmaals op drukt, wordt de ventilator uitgeschakeld.

Gebruik deze toets als er tijdens het koken veel rook of stoom wordt geproduceerd.

NOTA:Indien u de toetsen voor Lage/Medium/Hoge snelheid samen indrukt, dan zal het toestel alleen werken op de hoogste snelheid.

Toets Lamp

CONFIGURATION 2

WERKING

uit-knop

Het wordt gebruikt voor het draaien uit de ventilator

Toets Lage snelheid

Kan gebruikt worden om de keuken te ventileren. Het is geschikt voor het sudderen en koken bij lage stoomproductie.

Toets Medium snelheid

Ideale ventilatie bij een standaard bereiding.

Toets Hoge snelheid

Gebruik deze toets als er tijdens het koken veel rook of stoom wordt geproduceerd.

NOTA:Indien u de toetsen voor Lage/ Medium / Hoge snelheid samen indrukt, dan zal het toestel alleen werken op de hoogste snelheid.

Toets Lamp

CONFIGURATION 3

① Aan / uit-knop

Het wordt gebruikt voor het draaien aan / uit de ventilator

⊕ Snelheid plus-knop

Voor het verhogen van de snelheid van de ventilator

- Snelheidstoets

Voor het verminderen van de snelheid van de ventilator..

Light-knop

8 Digitaal beeld

Ventilatorsnelheid weergave: "1" voor lage snelheid, "2" voor middelgrote snelheid, "3" voor hoge snelheid, "4" voor de Booster functie.

Quick timer: Druk op ⏻ en ⏻ te houden voor 1 seconde, digitale displayzal knipperen en in 5 minuten aftellen, na 5 minuten motor en licht uitautomatische & Buzzer geluid zal veranderen gedurende 1 seconde.

Booster functie

Voor een onderhoud, schakel het toestel uit en haal de stekker van het stopcontact.

I. Regelmatig onderhoud

Gebruik een zacht doekje, die u vochtig maakt met behulp van warm water gemengd met zeep of huishoudelijke schoonmaakmiddelen, om het toestel te reinigen. Gebruik nooit metalen, chemische en schurende materialen of harde borstels om de afzuigkap schoon te maken.

II. Maandelijks onderhoud van de vetfilters

ESSENTIEEL: Het maandelijks onderhouden van de filters belet brandgevarer.

De filters vangen vet, rook en vuil op die geproduceerd worden tijdens het De filters hebben een rechtstreekse invloed op de werking van de afzuigkap. Indien ze niet worden gereinigd zal het vet (ontvlambaar) de filter verzadige Onderhoud de filters met huishoudelijk schoonmaakmiddelen.

III. Jaarlijks onderhoud voor de koolstoffilters

Gebruik SOLELY voor het toestel die aangelegd wordt als hercirculatie toest ( niet geventileerd naar buiten). De filter vangt geuren op die mintens eenn per jaar, afhankelijk van de gebruiksfrequentie van het toestel, vervangen mo worden.

IV. Een gloeilamp vervangen

Verwijder de schroeven van het glas en haal de glazen kap van de afzuig weg. Zoek de gloeilamp die moet vervangen worden. U vindt het in de lamp-fitting in het blootgestelde deel van de luifel.

Schakel het bedradingspunt van het lampje uit en haal de lamphouders en h elektriciteitsdradennet van de afzuigkap weg. Belangrijk: Het is niet mogelijk o het lampje individueel te vervangen. Het is van belang dat u het lampje sar de lamphouders en het elektriciteitsdradennet vervangt. (LED light: G4, MAX 1.5W)

Leg het lampje, de lamphouders en het elektriciteitsdradennet aan op dezelfde manier als oorspronkelijk. Schakel dan het bedradingspunt van het lampje opr aan.

Plaats de glazen kap opnieuw op de afzuigkap en maak het vast met de s Zorg ervoor dat de schroeven stevig vast zijn.

PROBLEMEN OPLOSSEN

Probleem	Oorzaak	Oplossing
Licht aan maar de ventilator werkt niet	Het ventilatorblad is vastgelopen	Schakel het toestel uit en laat he herstellen door een gekwalifieerde service.
	Beschadigde motor.
Lamp en ventilator werken niet.	Halogene gloeilamp verbrand.	Vervang de lamp door een ander met dezelfde waarde.
	Verloren netsnoer	Steek de stekker in het stopconta
Harde trilling van het toestel	Ventilatorblad is beschadigd	Schakkl het toestel uit en laat he herstellen door een gekwalificeerde service.
	De motor van de ventilator staat niet stevig vast	Schakel het toestel uit en laat he herstellen door een gekwalifieerde service.
	Het toestel hangt niet goed op de beugel.	Haal het toestel van de beugel e controleer of de beugel juist geplaatst is.
Onvoldoende zuigkracht	Een te grote afstand tussen de kookplaat en de afzuigkap.	Regel opnieuw de afstand tot 65-

DIENST NA VERKOOP

Indien u niet weet waar het probleem ligt of er is een storing in de werk toestel, contacteer de dienst na verkoop.

SERIENUMMER VAN HET PRODUCT. Waar kunt u het vinden?

Het is van belang om de productcode en het serienummer te melden aan na verkoop (een code van 16 tekens die begint met het nummer 3); die u terugvindt op het garantiebewijs of het typeplaatje. Hiermee wint u en de te tijd en kosten.

MILIEUBESCHERMING

Defecte elektrische toestellen horen niet weggegooid te worden

met huishoudelijk afval.Recycleer indien mogelijk. Neem

contact op met uw plaatselijke Autoriteit of handelaar voor

recyclage advies.

Op dit apparaat staat het merkteken van de Europese richtlijn 2012/19/EU betrekking tot de afvalwerking van elektrische en elektronische apparatuur (WEEE). Door dit apparaat volgens de richtlijnen af te voeren, voorkomt u mogelijke milieuschade en aantasting van de gezondheid van mens en dier gevolg van op een onjuiste wijze afdanken van dit product.

Dit symbool op het product geeft aan dat het niet tot huishoudelijk afval bij Lever het apparaat in bij uw leverancier of bij de milieustraat van uw gem zodat het als elektrisch en elektronisch afval kan worden gerecycleerd. Volg lokale wet- en regelgeving op voor het aanbieden van dit apparaat bij de afvalverwerking.

Als u meer informatie wilt over verwerking, hergebruik en recycling van dit neemt u contact op met de gemeente, de afvalinzamelaar of de winkel wa a product heeft gekocht.
