CGM90NX1 - Dunstabzugshaube CANDY - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Candy
Modell	CGM90NX1
Breite	90 cm
Stromversorgung	220-240 V ~ 50 Hz, Klasse I, Erdung erforderlich
Maximale Absaugleistung	Nicht angegeben (Hochleistungsmotor)
Anzahl der Geschwindigkeitsstufen	3 Stufen + Boost-Funktion (5 Minuten)
Beleuchtung	LED, max. 1,5 W, nicht einzeln austauschbar (Lampenkit mit Fassung und Kabel)
Bedienungsart	Hinterleuchtete Drucktasten (Ausführung variiert je nach Version)
Fettfilter	Spülmaschinenfest, monatliche Reinigung empfohlen
Aktivkohlefilter	Für Umluftbetrieb, jährlicher Austausch
Abluftrohrdurchmesser	150 mm
Mindestabstand über dem Kochfeld	65 cm
Maximalabstand über dem Kochfeld	75 cm
Material	Edelstahl, Glas
Gewicht	Nicht angegeben (ca. 15-20 kg geschätzt)
Mitgeliefertes Zubehör	Sockel, obere und untere Kamine, Halterungen, Befestigungen, Dübel, Schrauben, Rückstauklappe
Verwendung	Haushalt, nicht für Grill oder Braten verwenden
Normen	Konform mit EU-Richtlinie 2012/19/EU (WEEE)

Häufig gestellte Fragen - CGM90NX1 CANDY

Wie installiere ich die Dunstabzugshaube Candy CGM90NX1?

Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Die Haube muss in einem Abstand von 65 bis 75 cm über dem Kochfeld angebracht werden. Befestigen Sie die Wandhalterung mit den mitgelieferten Dübeln und Schrauben und hängen Sie die Haube ein. Für den externen Abluftbetrieb schließen Sie ein 150-mm-Rohr an. Beachten Sie die elektrischen Sicherheitsvorschriften (Erdung erforderlich).

Wie reinige ich den Fettfilter?

Der Fettfilter sollte monatlich gereinigt werden. Entnehmen Sie ihn und waschen Sie ihn in der Spülmaschine oder von Hand mit einem milden Reinigungsmittel. Ein verschmutzter Filter kann Brandgefahr verursachen und die Effizienz der Haube verringern.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter wird im Umluftbetrieb verwendet. Er sollte mindestens einmal jährlich ausgetauscht werden, abhängig von der Nutzungshäufigkeit. Das Austauschverfahren ist in der Bedienungsanleitung beschrieben.

Wie tausche ich die LED-Lampe aus?

Die LED-Lampe kann nicht einzeln ausgetauscht werden. Sie müssen ein Kit bestehend aus Lampe, Fassung und Kabel kaufen. Entfernen Sie die Glasplatte, trennen Sie die alte Einheit und installieren Sie die neue. Verwenden Sie eine LED-Lampe mit max. 1,5 W.

Was tun, wenn die Haube ungewöhnlich vibriert?

Starke Vibrationen können von einem blockierten Lüfterrad, einem lose befestigten Motor oder einer falsch installierten Halterung herrühren. Überprüfen Sie zunächst die Installation. Wenn das Problem weiterhin besteht, schalten Sie das Gerät aus und wenden Sie sich an einen Fachmann.

Die Haube schaltet sich überhaupt nicht ein, was ist zu überprüfen?

Überprüfen Sie, ob das Netzkabel eingesteckt ist und die Steckdose Strom führt. Wenn die Beleuchtung funktioniert, der Motor jedoch nicht, könnte das Lüfterrad blockiert sein. Wenn gar nichts funktioniert, ist möglicherweise die Lampe durchgebrannt (durch das entsprechende Kit ersetzen) oder ein elektrisches Problem erfordert den Eingriff eines Fachmanns.

Was ist die Boost-Funktion?

Die Boost-Funktion aktiviert für 5 Minuten die Höchstgeschwindigkeit, ideal zum schnellen Abführen von dicken Rauchschwaden oder starken Gerüchen. Nach 5 Minuten kehrt die Haube automatisch zur vorherigen Geschwindigkeit zurück.

Kann ich die Haube über einem Gasherd verwenden?

Ja, aber halten Sie den Mindestabstand von 65 cm über der Kochfläche ein. Stellen Sie außerdem sicher, dass der Raum gut belüftet ist und die Abluft nicht durch einen Kanal strömt, der von anderen Gasgeräten genutzt wird.

Wie finde ich die Seriennummer meiner Haube?

Die 16-stellige Seriennummer beginnt mit einer 3. Sie befindet sich auf der Garantieurkunde oder direkt am Gerät (oft auf einem Etikett im Inneren). Notieren Sie sie, bevor Sie den Kundendienst kontaktieren.

Kann die Haube ohne Außenluftabfuhr im Umluftbetrieb verwendet werden?

Ja, wenn Sie keinen Abluftkanal haben, müssen Sie Aktivkohlefilter installieren (je nach Modell separat erhältlich oder im Lieferumfang enthalten). Die Haube recycelt die Luft nach der Filtration. Die Installation ähnelt dem Abluftbetrieb, jedoch ohne Rohranschluss.

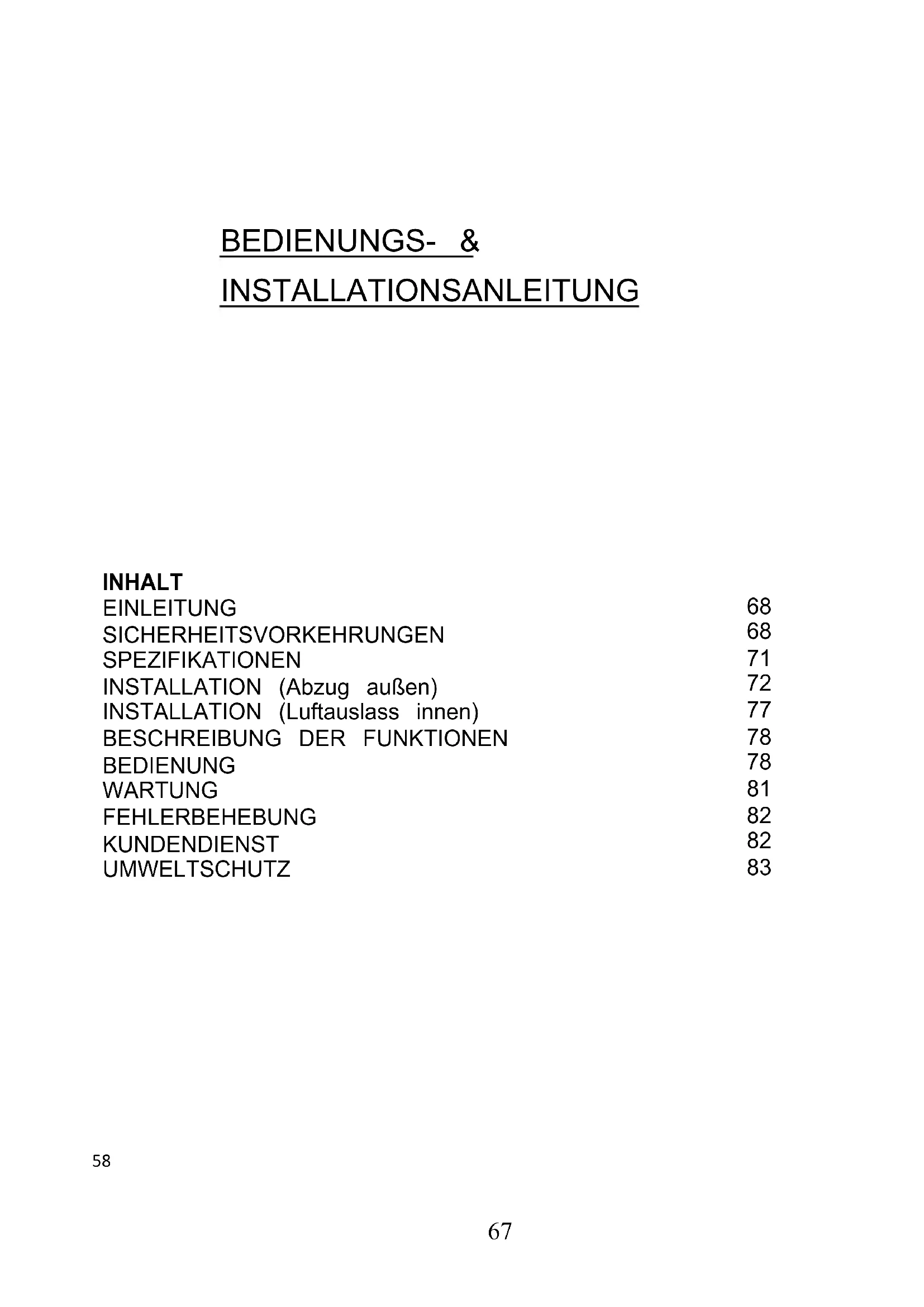

BEDIENUNGSANLEITUNG CGM90NX1 CANDY

INSTALLATIONSANLEITUNG

INHALT

EINLEITUNG 68

SICHERHEITSVORKEHRUNGEN 68

SPEZIFIKATIONEN 71

INSTALLATION (Abzug außen) 72

INSTALLATION (Luftauslass innen) 77

BESCHREIBUNG DER FUNKTIONEN 78

BEDIENUNG 78

WARTUNG 81

FEHLERBEHEBUNG 82

KUNDENDIENST 82

UMWELTSCHUTZ 83

Einleitung

Wir bedanken uns, dass Sie sich für eine Candy Dunstabzugshaube entschieden haben.

Diese Bedienungsanleitung soll Ihnen alle erforderlichen

Anweisungen im Zusammenhang mit der Installation, dem Gebrauch und der Wartung des Gerätes bieten.

Um das Gerät richtig und sicher zu betreiben, lesen Sie bitte diese

Bedienungsanleitung sorgfältig vor der Installation und Nutzung durch.

Die Dunstabzugshaube ist aus hochwertigen Materialien hergestellt worden.

Sie ist mit einem starken Elektromotor, einem geräuscharmen

Zentrifugallüfter und geschirrspültauglichen Edelstahl-Filterkassetten ausgestattet.

CE

Durch die Platzierung auf dieser Produktkennzeichnung erklären wir in alleiniger Verantwortung die Einhaltung aller europäischen Sicherheits-, Gesundheits- und Umweltanforderungen, die in den Rechtsvorschriften für dieses Produkt festgelegt sind.

Sicherheitsvorkehrung

Lassen Sie keine Kinder das Gerät bedienen.

Die Dunstabzugshaube ist nur für den Hausgebrauch geeignet. Sie darf nicht für das Grillen oder andere kommerzielle Zwecke eingesetzt werden.

Die Dunstabzugshaube und die Filter sollten regelmäßig gereinigt werden.

Reinigen Sie die Dunstabzugshaube nach der Gebrauchsanweisung und halten Sie das Gerät von brennbaren Materialien fern.

Das Brennen vom Gasherd ist strengstens verboten.

Kontrollieren Sie, ob das Netzkabel beschädigt ist. Eine Beschädigung des Netzkabels muss von qualifiziertem Fachpersonal ersetzt werden.

Der Raum sollte ausreichend belüftet sein, wenn die

Dunstabzugshaube zur gleichen Zeit mit der Verbrennung von Gas oder anderen Brennstoffen verwendet wird.

Die Luft darf nicht in einen Kamin, der zum Absaugen von Rauch verwendet wird, entladen werden.

Die Vorschriften zur Entlüftung der Luft müssen eingehalten werden.

Dieses Gerät ist nicht für Personen (einschließlich Kinder) mit

eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis bestimmt, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder in die Benutzung des Geräts eingewiesen.

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Nicht unter der Dunstabzugshaube flambieren.

Die Dunstabzugshaube darf nicht über einem Herd mit mehr als 4 Kochplatten installiert werden.

Stromschlaggefahr

Schließen Sie dieses Gerät nur an eine ordnungsgemäß geerdete Steckdose an. Im Zweifelsfall wenden Sie sich an qualifiziertes Fachpersonal.

Die Nichtbeachtung dieser Anweisungen kann zu Tod, Feuer oder elektrischem Schlag führen.

Elektroinstallation

Alle Installationen müssen von einem kompetenten oder qualifizierten Elektriker durchgeführt werden. Stellen Sie vor dem Anschließen an die Netzspannung sicher, dass die Netzspannung der auf dem Typenschild angegebenen Spannung entspricht.

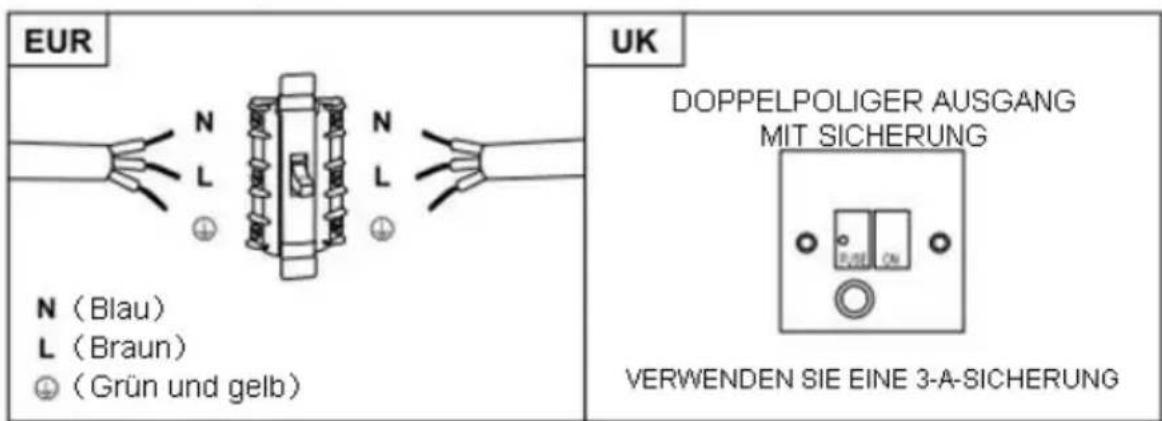

Direkte Verbindung

Das Gerät muss direkt mit dem Stromnetz verbunden werden, über einen allpoligen Leistungsschalter mit einer Mindestöffnung von 3 mm zwischen den Kontakten.

Der Installateur muss sicherstellen, dass der elektrische Anschluss korrekt hergestellt wurde und dem Schaltplan entspricht. Das Kabel darf nicht geknickt oder zusammengedrückt werden. Überprüfen Sie den Netzstecker und das Netzkabel regelmäßig auf Beschädigungen. Wenn das Netzkabel beschädigt ist, muss es durch ein spezielles Kabel oder eine Baugruppe ersetzt werden, die beim Hersteller oder seinem Servicevertreter erhältlich ist.

WARNUNG: Dies ist ein Gerät der Klasse I und MUSS geerdet sein. Dieses Gerät wird mit einem 3-adrigen Netzkabel geliefert, das in der Farbe folgt:

Braun = L (Außenleiter)

Grün und Gelb = E (Erde)

Die Sicherung muss für 3 Ampere ausgelegt sein.

Lieferumfang / Zubehörliste

Spezifikation	Abbildung	Menge
Gehäuse		1
Aeußerer Kaminschacht		1
Unterer Kaminschacht		1
Untere Kaminschacht Halterung		1
Aeußere Kaminschacht Halterung		1
Wandhalterung		1
φ8 Dübelφ8×φ6 weiss		9
SchraubenST4.0×30		9
φ7. 2 SchraubenST4.0×8		2

Wenn Sie einen Abzug nach draußen haben, können Sie Ihre Dunstabzugshaube wie im Bild unten durch einen Abluftkanal anschließen (Emaille, Aluminium oder ein flexibles Rohr mit einem Innendurchmesser von 150 mm).

1. Vor der Installation das Gerät ausschalten und den Stecker aus der Steckdose ziehen.

1. Die Dunstabzugshaube sollte in einem Abstand von 65 - 75 cm über der Arbeitsplatte angebracht werden.

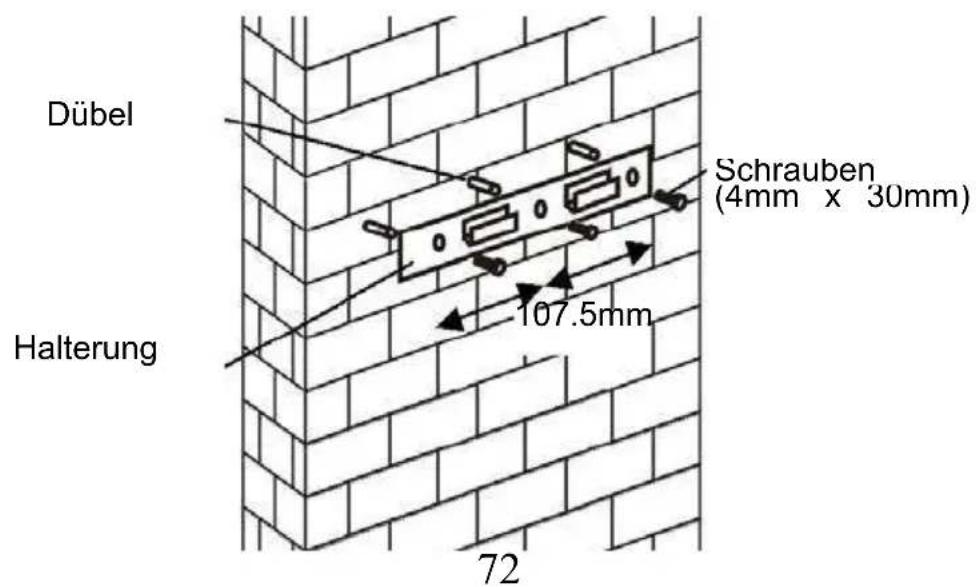

1. Bohren Sie 3 x 8 mm Löcher, um die Halterung zu fixieren. Schrauben Sie die Halterung an der Wand mit den mitgelieferten Schrauben fest.

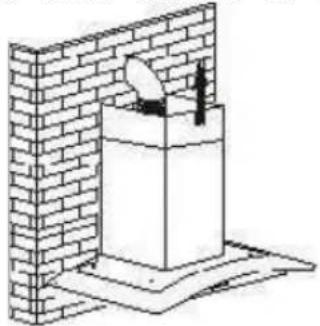

Für Schrägblende

- müssen vor dem Einbau 2x8mm zusätzliche Löcher & Befestigungsschrauben & Schraubstopfen gebohrt werden.

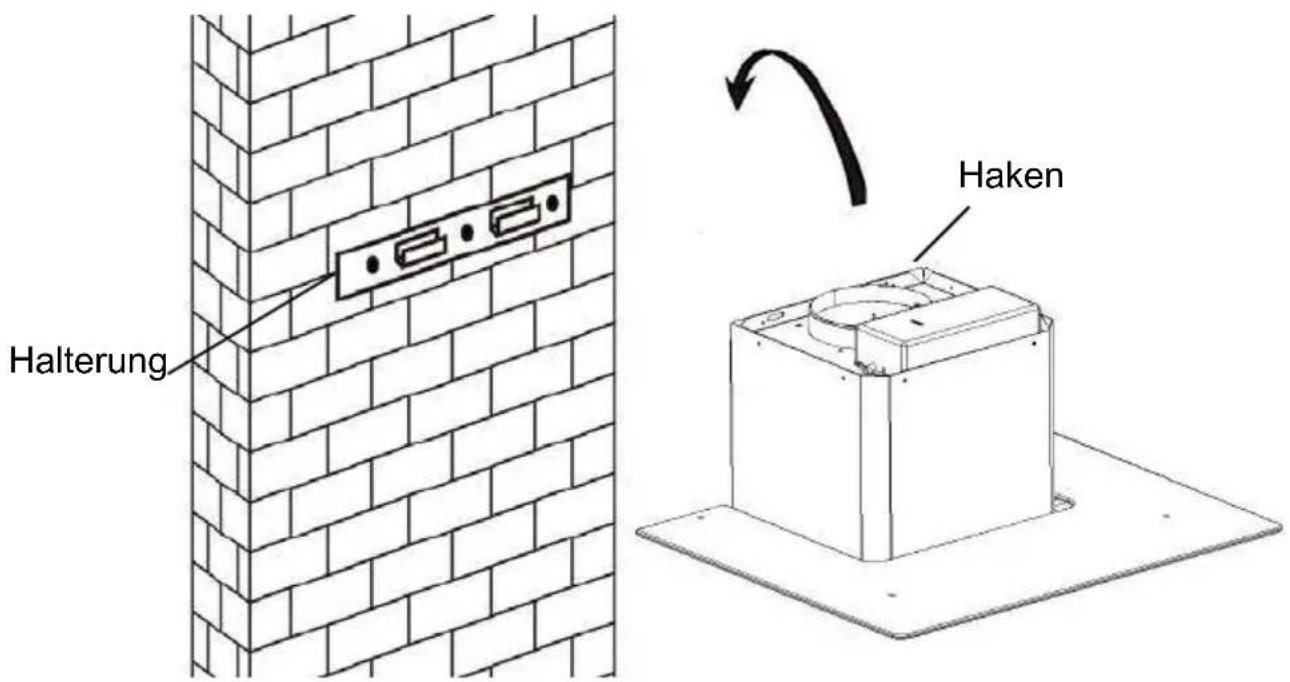

1. Fixieren Sie die Dunstabzugshaube an der Halterung.

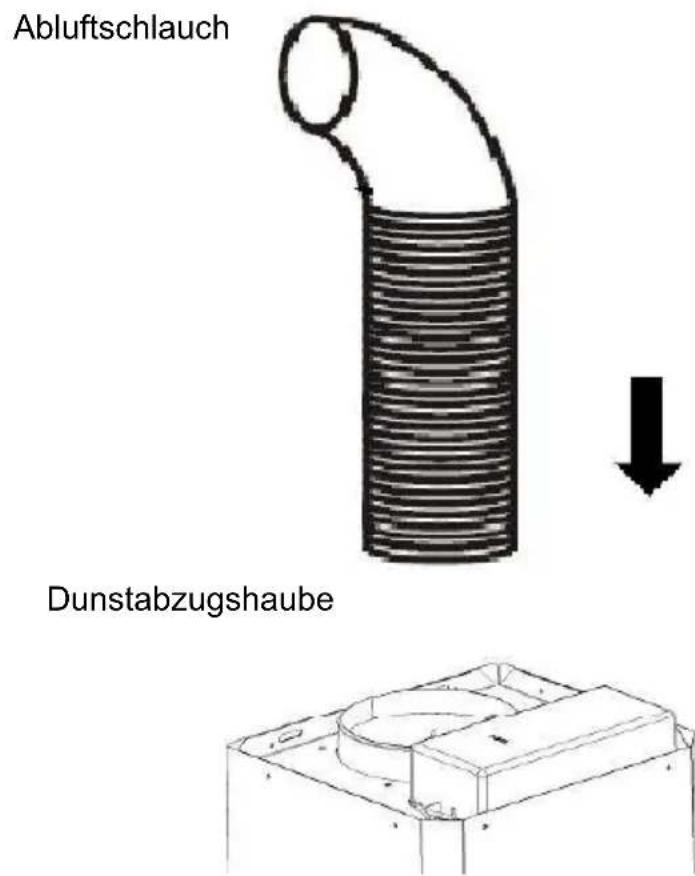

1. Befestigen Sie den Ein-Weg-Ventil um den Luftauslass der Dunstabzugshaube. Dann wie unten angezeigt den Abluftschlauch am Ein-Weg-Ventil der Haube befestigen.

6.

i. Das Glas in der entsprechenden Position auf der Oberseite der Dunstabzugshaube befestigen.

ii. Mit 4 Schrauben und Unterlegscheiben fixieren. Ziehen Sie die Schrauben nicht zu stark fest, damit das Glas nicht beschädigt wird.

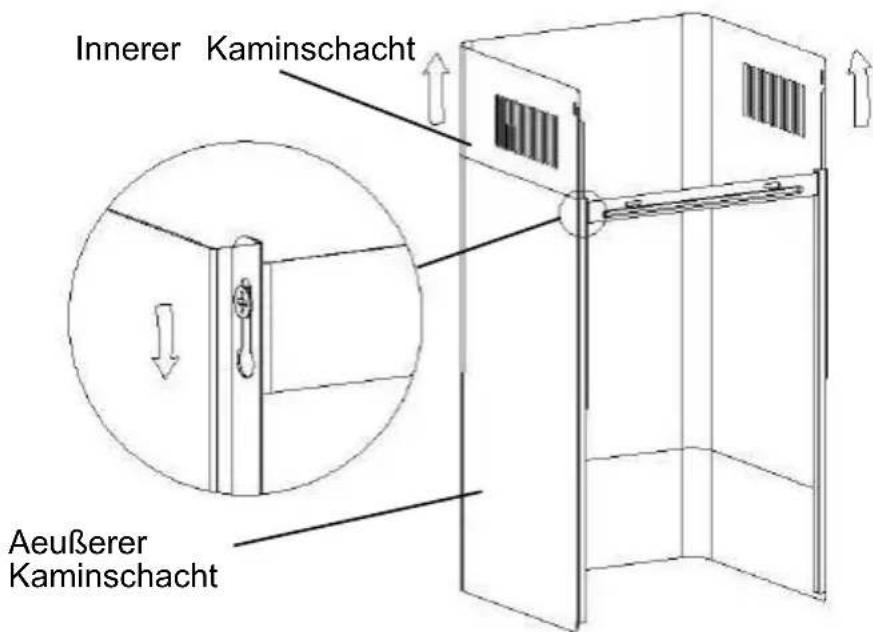

i. Verschieben Sie den inneren Kaminschacht über den äußeren Kaminschacht. Ziehen Sie den inneren Kaminschacht komplett heraus. Stellen Sie den Kamin in die entsprechende Höhe ein.

ii. Stellen Sie die richtige Höhe des Kaminschachtes ein. Wenn die richtige Höhe erreicht ist, hängen Sie die Befestigungsbohrungen wie in der unteren Abbildung gezeigt in die entsprechende Position.

8.

i. Bohren Sie 2 x 8 mm Löcher zur Befestigung der Platte II. Schrauben und ziehen Sie die Platte II mit 2 Schrauben an der Wand fest.

ii. Stellen Sie den Kaminschacht auf die Haube und fixieren Sie ihn mit 2 Schrauben.

Installation (Luftauslass innen)

Wenn Sie nicht über einen Ausgang nach außen verfügen, ist der Abluftschlauch nicht erforderlich. Die Installation ist ähnlich wie im vorigen Abschnitt.

Aktivkohlefilter können eingesetzt werden, um Gerüche aufzufangen. Um die Aktivkohlefilter zu installieren, sollten die Metallfettfilter zuerst gelöst werden. Drücken Sie die Verriegelung und ziehen Sie ihn nach unten.

Legen Sie den Aktivkohlefilter in das Gerät und drehen Sie ihn im Uhrzeigersinn. Wiederholen Sie das Gleiche auf der anderen Seite.

o Vergewissern Sie sich, dass der Filter sicher verriegelt ist. Sollte er losgelöst sein und nicht verriegelt, kann es gefährlich werden. o Wenn der Aktivkohlefilter eingesetzt wird, wird die Saugleistung gesenkt.

Beschreibung der Funktionen

AUFBAU 1

BEDIENUNG

Taste 1

Die Taste ist beleuchtet. Wenn Sie die Taste drücken, wird die Hintergrundbeleuchtung eingeschaltet und der Lüfter wird mit niedriger Geschwindigkeit eingeschaltet. Wenn Sie erneut drücken, wird der Lüfter ausgeschaltet.

Es wird für die Lüftung in der Küche verwendet. Es ist für das Sieden und das Kochen geeignet, welches nicht viel Dampf verursacht.

Taste 2

Die Taste ist beleuchtet. Wenn Sie die Taste drücken, wird die Hintergrundbeleuchtung eingeschaltet und der Lüfter wird mit mittlerer Geschwindigkeit eingeschaltet. Wenn Sie erneut drücken, wird der Lüfter ausgeschaltet.

Die Air-Flow-Geschwindigkeit ist die ideale Funktion für den Standard-Kochvorgang.

Taste 3

Die Taste ist beleuchtet. Wenn Sie die Taste drücken, wird die Hintergrundbeleuchtung eingeschaltet und der Lüfter wird mit hoher Geschwindigkeit eingeschaltet. Wenn Sie erneut drücken, wird der Lüfter ausgeschaltet.

Wenn eine hohe Dichte von Rauch oder Dampf erzeugt wird, dann drücken Sie die High-Speed-Taste für höchste effektive Belüftung.

HINWEIS: Wenn alle Tasten zur gleichen Zeit gedrückt werden, dann arbeitet das Gerät nur bei der höchsten Drehzahl.

Taste Beleuchtung

AUFBAU 2

BEDIENUNG

Aus-Taste 0

Sie dient zum Ausschalten der Lüfter.

Taste für die niedrigste Stufe

Sie wird für die Belüftung in der Küche verwendet. Sie eignet sich für das Sieden und Kochen, das nicht viel Dampf verursacht.

Taste für die mittlere Stufe

2

Die Luftstromgeschwindigkeit ist die ideale Funktion für den Standard-Kochvorgang.

Taste für die höchste Stufe

3

Wenn eine hohe Dichte von Rauch oder Dampf erzeugt wird, drücken Sie die High-Speed-Taste für die höchste effektive Belüftung.

HINWEIS: Wenn alle Tasten gleichzeitig gedrückt werden, arbeitet das Gerät nur mit der höchsten Drehzahl.

Taste für die Beleuchtung

AUFBAU 3

① Ein-/Aus-Taste

Sie dient zum Ein- und Ausschalten der Lüfter.

+ Speed-Plus-Taste

Für die Erhöhung der Lüftergeschwindigkeit.

- Geschwindigkeitsabnahme-Taste

Für die Verringerung der Gebläsegeschwindigkeit.

Licht-Taste

8 Digitaler Bildschirm

Lüfterdrehzahl-Anzeige: "1" für niedrige Geschwindigkeit, "2" für mittlere Geschwindigkeit, "3" für hohe Geschwindigkeit, "4" für Boosterfunktion.

Schnellzeit: Drücken Sie ⚠️ & ⏰ 1 Sekunde lang, die Digitalanzeige blinkt und startet einen 5-Minuten-Countdown. Nach 5 Minuten schalten sich Motor und Licht automatisch ab und ein Summton ertönt für 1 Sekunde.

Booster-Funktion

Diese Haube hat eine Boosterfunktion. Um den Booster zu aktivieren, drücken Sie die Geschwindigkeitsstufe 4, um die höchste Geschwindigkeit zu erreichen, während die Motorhaube in Betrieb ist. Die Geschwindigkeit wird für 5 Minuten erhöht, bevor sie wieder verlangsamt wird.

Wartung

Das Gerät ist vor jeder Reinigung vom Stromnetz zu trennen.

I. Regelmäßige Reinigung

Verwenden Sie ein weiches Tuch mit einer lauwarmen milden Seifenlauge oder einem Haushaltsreiniger. Verwenden Sie niemals Metallpads, chemische, scheuernde Materialien oder harte Bürsten zur Reinigung des Geräts.

II. Monatliche Reinigung des Fettfilters

WICHTIG: Reinigen Sie den Filter jeden Monat, um das Risiko einer Brandgefahr zu verhindern.

Der Filter sammelt Fett, Rauch und Staub. So stellt der Filter die Effizienz der Dunstabzugshaube dar. Wenn Sie den Filter nicht reinigen, sammelt sich das Fett an (brennbares Material). Reinigen Sie ihn mit einem Haushaltsreiniger.

III. Jährliche Reinigung des Aktivkohlefilters

Dieser Filter wird einzeln in die Dunstabzugshaube eingesetzt. Es wird keine Luft nach außen abgeführt. Dieser Filter nimmt Gerüche auf und muss mindestens einmal pro Jahr ausgetauscht werden.

IV. Wechseln einer Glühbirne

Entfernen Sie die Schrauben vom Glas. Entnehmen Sie das Glas von der Haube. Entfernen Sie die Glühbirne, die ausgetauscht werden muss.

Trennen Sie die Lichtverkabelung und entfernen Sie die Lampenfassung und Verkabelung von der Haube. Wichtig: Es ist nicht möglich, die Glühbirnen einzeln zu ersetzen. Es wird notwendig sein, die Lampe, Lampenfassung und die Verkabelung als komplettes Teil zu erhalten. (LED-Licht: G4, MAX 1,5 W)

Ersetzen Sie die Glühbirnen, Lampenfassungen und Verkabelung in der

gleichen Weise wie die Originalen. Dann schließen Sie die Lichtverdrahtung wieder an.

Setzen Sie das Glas auf die Haube und ziehen Sie die Schrauben zu. Achten Sie darauf, dass die Schrauben nicht zu fest angezogen werden.

FEHLERBEHEBUNG

Fehler	Ursache	Lösung
Licht an aber Ventilator funktioniert nicht	Der Lüfterflügel klemmt	Schalten Sie das Gerät aus und lassen Sie es durch qualifiziertes Fachpersonal reparieren.
	Der Motor ist beschädigt
Sowohl Licht und Lüfter funktionieren nicht	Halogen Glühbirne brennt	Ersetzen Sie die Glühbirne mit den richtigen Anschlußwerten.
	Netzkabel locker	Schließen Sie es an die Stromversorgung wieder an.
Starke Vibration des Gerätes	Der Lüfterflügel ist beschädigt.	Schalten Sie das Gerät aus und lassen Sie es durch qualifiziertes Fachpersonal
	Der Lüftermotor ist nicht fest fixiert.	Schalten Sie das Gerät aus und lassen Sie es durch qualifiziertes Fachpersonal
	Das Gerät ist nicht richtig der Halterung befestigt	Nehmen Sie das Gerät ab und prüfen Sie ob es in de richtigen Position befestigt ist
Saugleistung nicht gut	Zu großer Abstand zwischen dem Gerät und der Arbeitsplatte	Stellen Sie den Abstand auf 65-75 cm

KUNDENDIENST

Wenn Sie den Fehler nicht selbst feststellen bzw. beheben können: Gerät vom Stromnetz trennen. Die Seriennummer und Modellnummer des Gerätes notieren und den Kundendienst anrufen.

SERIENNUMMER. Wo finde ich diese?

Es ist wichtig, dass Sie dem Kundendienst die 16-stellige Seriennummer mitteilen (16-stelliger Code, der mit der Zahl 3 anfängt). Die Seriennummer können Sie aus dem Garantiezertifikat oder vom Typenschild des Gerätes (befindet sich am Gerät) entnehmen.

UMWELTSCHUTZ

Elektroschrott sollte nicht mit dem Hausmüll entsorgt werden. Bitte recyceln Sie, soweit es möglich ist. Erkundigen Sie sich bei Ihrer Gemeinde oder Ihrem Händler bezüglich der Wiederverwertung.

Dieses Gerät ist gemäß EU-Richtlinie 2012/19/EU gekennzeichnet. Durch fachgerechte Entsorgung dieses Produkts helfen Sie, potenzielle negative Folgen für die Umwelt und die menschliche Gesundheit zu verhindern, die sonst durch unsachgemäße Abfallbehandlung dieses Produkts verursacht werden könnten. Das Symbol auf dem Produkt zeigt an, dass dieses Produkt nicht in den Hausmüll gehört. Es soll zu einem geeigneten Sammelpunkt für die Wiederverwertung elektrischer und elektronischer Geräte gebracht werden. Die Entsorgung muss gemäß den örtlichen Umweltregelungen für Abfallbeseitigung erfolgen. Für detaillierte Informationen über Behandlung, Rückgewinnung und Wiederverwertung dieses Produkts kontaktieren Sie bitte Ihre örtliche Stadtverwaltung, Ihre Müllabfuhr oder Ihren Verkäufer.
