CGM90NX1 - Hotă CANDY - Manual de utilizare gratuit

Tip produs	Hotă de bucătărie
Marcă	Candy
Model	CGM90NX1
Lățime	90 cm
Alimentare	220-240 V ~ 50 Hz, clasa I, împământare obligatorie
Putere maximă de aspirație	Nespecificată (motor de mare putere)
Număr de viteze	3 viteze + funcție booster (5 minute)
Iluminare	LED, 1,5 W max, nereplasabil individual (kit bec + soclu + cablu)
Tip de comandă	Butoane cu apăsare retroiluminate (configurație variabilă în funcție de versiune)
Filtru de grăsime	Spălabil în mașina de spălat vase, curățare lunară recomandată
Filtru cu cărbune activ	Pentru versiunea de reciclare, înlocuire anuală
Diametru conduct de evacuare	150 mm
Distanța minimă deasupra plitei	65 cm
Distanța maximă deasupra plitei	75 cm
Material	Oțel inoxidabil, sticlă
Greutate	Nespecificată (aproximativ 15-20 kg estimat)
Accesorii furnizate	Bază, coșuri înalte și joase, suporturi, elemente de fixare, dibluri, șuruburi, clapetă de reținere
Utilizare	Domestic, nu utilizați pentru grătar sau rotisor
Norme	Conform cu directiva europeană 2012/19/UE (DEEE)

Întrebări frecvente - CGM90NX1 CANDY

Cum se instalează hota Candy CGM90NX1 ?

Instalarea trebuie realizată de un profesionist calificat. Hota trebuie plasată la o distanță de 65 până la 75 cm deasupra plitei. Fixați suportul de perete cu diblurile și șuruburile furnizate, apoi agățați hota. Pentru evacuarea externă, conectați un conduct de 150 mm. Respectați instrucțiunile de siguranță electrică (împământare obligatorie).

Cum se curăță filtrul de grăsime ?

Filtrul de grăsime trebuie curățat lunar. Scoateți-l și spălați-l în mașina de spălat vase sau manual cu un detergent delicat. Un filtru înfundat poate provoca risc de incendiu și reduce eficiența hotei.

Când trebuie înlocuit filtrul cu cărbune activ ?

Filtrul cu cărbune activ se utilizează în modul de reciclare. Trebuie înlocuit cel puțin o dată pe an, în funcție de frecvența utilizării. Procedura de înlocuire este descrisă în manual.

Cum se înlocuiește becul LED ?

Becul LED nu poate fi înlocuit individual. Trebuie să achiziționați un kit format din bec, soclu și cablu. Scoateți placa de sticlă, deconectați ansamblul vechi și instalați-l pe cel nou. Utilizați un bec LED de 1,5 W max.

Ce să faceți dacă hota vibrează anormal ?

O vibrație puternică poate proveni de la o turbină blocată, un motor fixat incorect sau un suport instalat necorespunzător. Verificați mai întâi instalarea. Dacă problema persistă, opriți aparatul și apelați la un profesionist.

Hota nu se aprinde deloc, ce să verificați ?

Verificați dacă cablul de alimentare este conectat corect și dacă priza are curent. Dacă iluminarea funcționează dar motorul nu, turbina poate fi blocată. Dacă nimic nu funcționează, becul poate fi ars (înlocuiți cu kitul adecvat) sau o problemă electrică necesită intervenția unui profesionist.

Care este funcția booster ?

Funcția booster activează viteza maximă timp de 5 minute, ideală pentru eliminarea rapidă a fumului dens sau a mirosurilor puternice. După 5 minute, hota revine automat la viteza anterioară.

Pot folosi hota deasupra unei plite pe gaz ?

Da, dar respectați distanța minimă de 65 cm deasupra planului de gătit. Asigurați-vă, de asemenea, că încăperea este bine ventilată și că aerul evacuat nu trece printr-un conduct utilizat de alte aparate pe gaz.

Cum găsesc numărul de serie al hotei mele ?

Numărul de serie de 16 cifre începe cu 3. Se află pe certificatul de garanție sau direct pe aparat (adesea pe o etichetă în interior). Notați-l înainte de a contacta serviciul pentru consumatori.

Poate fi folosită hota în modul de reciclare fără evacuare externă ?

Da, dacă nu aveți un conduct de evacuare, trebuie să instalați filtre cu cărbune activ (vândute separat sau incluse în funcție de model). Hota va recicla aerul după filtrare. Instalarea este similară cu modul de evacuare, dar fără conectarea conductului.

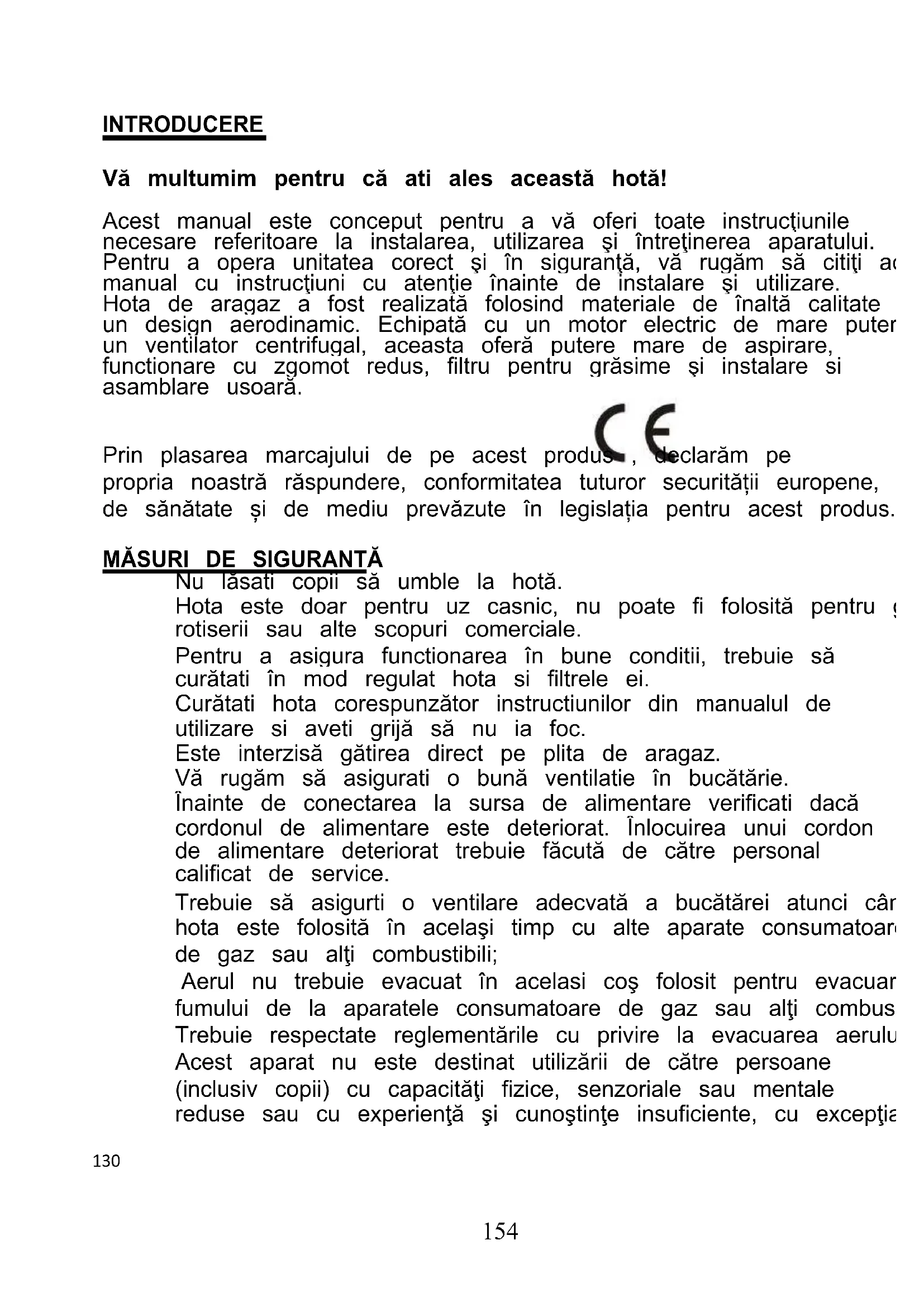

MANUAL DE UTILIZARE CGM90NX1 CANDY

Vă mulțumim pentru că ați ales această hotă!

Acest manual este conceput pentru a vă oferi toate instrucțiunile necesare referitoare la instalarea, utilizarea și întreținerea aparatului. Pentru a opera unitatea corect și în siguranță, vă rugăm să citiți acest manual cu instrucțiuni cu atenție înainte de instalare și utilizare. Hota de aragaz a fost realizată folosind materiale de înaltă calitate și un design aerodinamic. Echipată cu un motor electric de mare putere și un ventilator centrifugal, aceasta oferă putere mare de aspirare, funcționare cu zgomot redus, filtru pentru grăsime și instalare și asamblare ușoară.

Prin plasarea marcajului pe acest produs, declarăm pe propria noastră răspundere conformitatea cu toate cerințele europene de securitate, sănătate și mediu prevăzute în legislația pentru acest produs.

MĂSURI DE SIGURANȚĂ

Nu lăsați copiii să se apropie de hotă.

Hota este doar pentru uz casnic, nu poate fi folosită pentru rotiserii sau alte scopuri comerciale.

Pentru a asigura funcționarea în bune condiții, trebuie să curățați în mod regulat hota și filtrele ei.

Curățați hota corespunzător instrucțiunilor din manualul de utilizare și aveți grijă să nu ia foc.

Este interzisă gătirea direct pe plita de aragaz.

Vă rugăm să asigurați o bună ventilație în bucătărie.

Înainte de conectarea la sursa de alimentare, verificați dacă cordonul de alimentare este deteriorat. Înlocuirea unui cordon de alimentare deteriorat trebuie făcută de către personal calificat de service.

Trebuie să asigurați o ventilare adecvată a bucătăriei atunci când hota este folosită în același timp cu alte aparate consumatoare de gaz sau alți combustibili.

Aerul nu trebuie evacuat în același coș folosit pentru evacuarea fumului de la aparatele consumatoare de gaz sau alți combustibili. Trebuie respectate reglementările cu privire la evacuarea aerului. Acest aparat nu este destinat utilizării de către persoane (inclusiv copii) cu capacități fizice, senzoriale sau mentale reduse sau cu experiență și cunoștințe insuficiente, cu excepția

cazului în care acestea sunt supravegheate sau primesc instrucțiuni cu privire la utilizarea aparatului de la o persoană responsabilă pentru siguranța lor.

Copiii trebuie supravegheați pentru a vă asigura că nu se joacă cu acest produs electrocasnic.

Nu folosiți flacără deschisă sub hotă.

Hota nu este destinată instalării deasupra unei plite de aragaz cu mai mult de 4 ochiuri.

Pericole cauzate de electricitate

Conectați hota doar la prize cu împământare care funcționează corespunzător. Dacă nu sunteți siguri că priza îndeplinește aceste condiții, consultați un inginer calificat.

Dacă nu urmați aceste instrucțiuni se pot produce șocuri electrice, incendii sau chiar răniri mortale.

Instalație electrică

Toate instalările trebuie efectuate de o persoană competentă sau calificată electrician. Înainte de a conecta alimentarea, asigurați-vă că rețeaua tensiunea corespunde tensiunii de pe placa nominală.

Conexiune directă

Aparatul trebuie conectat direct la rețeaua electrică folosind un dispozitiv de alimentare întreruptor omnipolar cu o deschidere minimă de 3 mm între contacte.

Instalatorul trebuie să se asigure că a fost făcută conexiunea electrică corectă și că respectă schema de cablare.

Cablul nu trebuie îndoit sau comprimat.

Verificați în mod regulat deteriorarea mufei și cablului de alimentare. Dacă cablul de alimentare este deteriorat, acesta trebuie înlocuit cu un cordon special sau montaj disponibil de la producător sau agentul său de service.

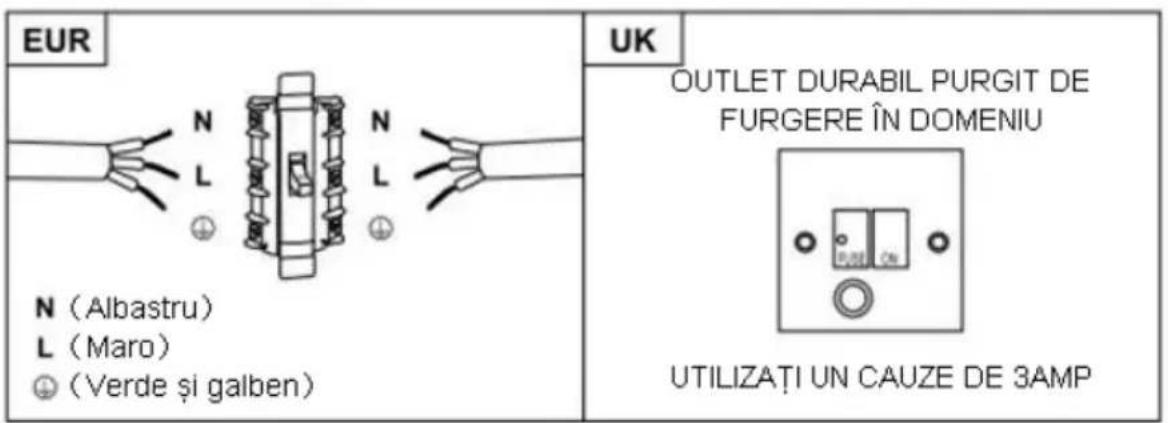

AVERTIZARE: Acesta este un aparat de clasa I și TREBUIE să fie legat la pământ

Acest aparat este livrat cu un cablu de 3 nuclee colorat după cum urmează:

Maro = L sau Trải

Albastru = N sau Neutru

Verde și galben = E sau Pământ

Siguranța trebuie să fie nominală la 3 Amperi.

Lista accesoriilor standard de instalare Spec.

Imagine Cant

Carcasa hotei 1

Coșul superior 1

Coșul inferior 1

Suport coș inferior 1

Suport coș superior 1

Placa de prindere 1

Bolturi de φ8 9

Șuruburi 9

ST4.0×30

Șuruburi φ7.2 2

ST4.0×8

*Versiunea în limba engleză este de referință.

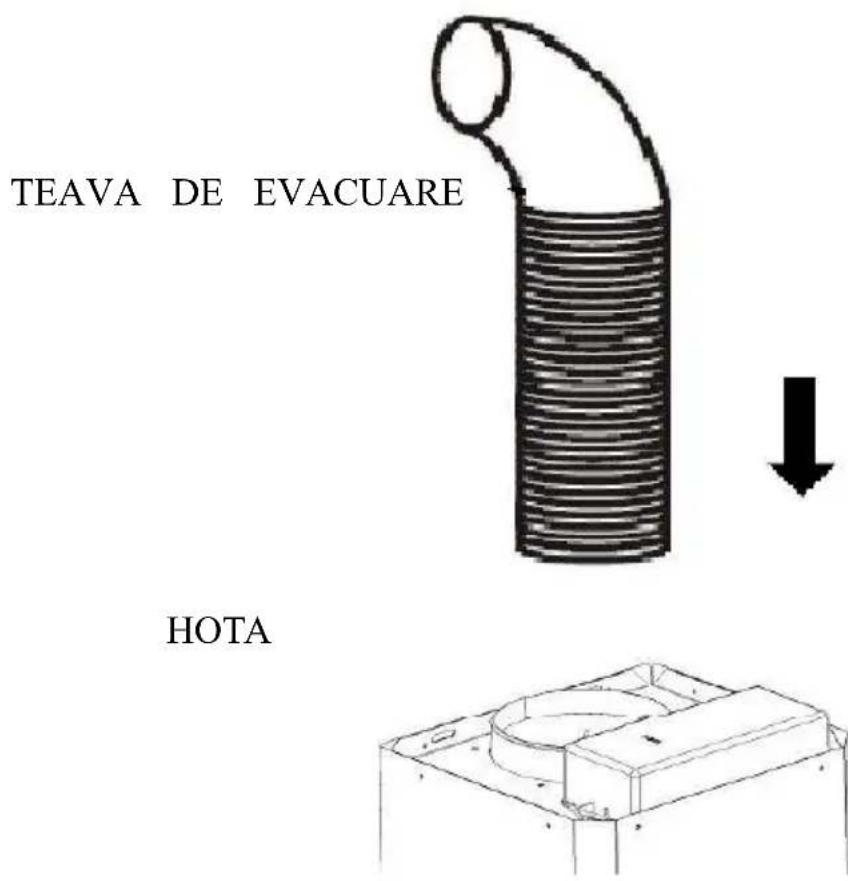

Dacă aveți o ieșire spre exterior, puteți conecta evacuarea hotei la această ieșire, așa cum se poate vedea în imaginea de mai jos, printr-o țeavă de evacuare (din email, aluminiu, tub flexibil sau material neinflamabil) cu un diametru interior de 150 mm.

1. Înainte de instalare, opriți aparatul și scoateți-l din priză.

1. Pentru efect optim, hota trebuie poziționată la o distanță de 65~75 cm deasupra plitei aragazului.

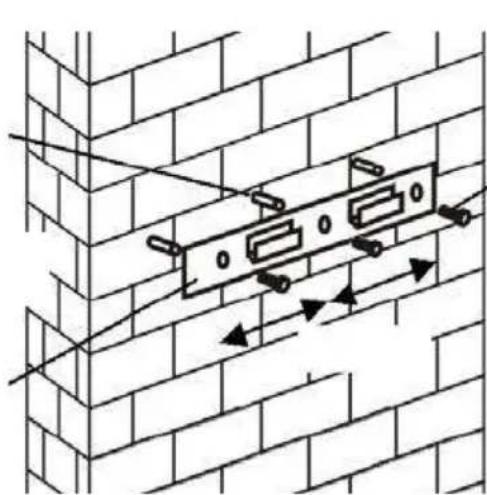

1. Faceți găuri în perete de 3 x 8 mm pentru a monta suportul. Prindeți strâns suportul pe perete folosind șuruburile ce v-au fost livrate odată cu produsul.

Prindere în perete

133

Suport de perete

Pentru panoul înclinat model

- este necesar să faceți găuri suplimentare de 2x8 mm și să folosiți șuruburi de fixare și dopuri înainte de instalare.

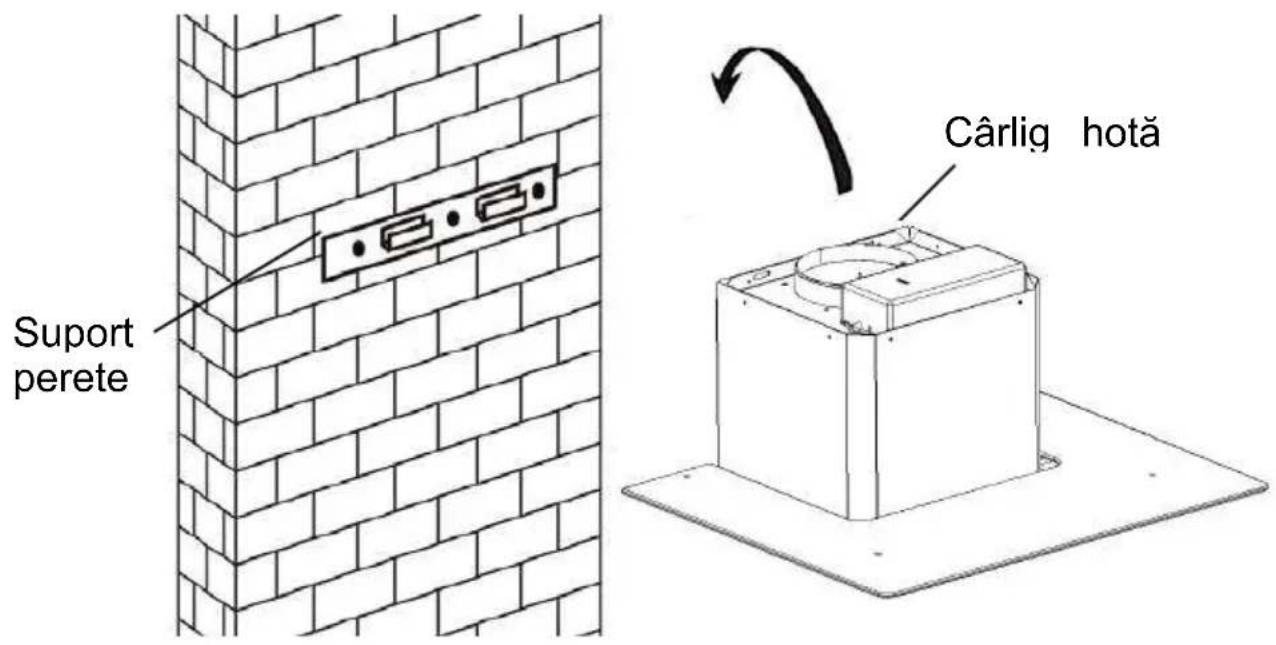

1. Ridicați hota și montați-o în cârligele suportului de perete.

1. Fixați valva cu un singur sens la supapa de evacuare a aerului. Apoi atașați țeava de evacuare la valva cu un singur sens, așa cum se prezintă în imaginea de mai jos:

6.

i. Așezați partea din sticlă a hotei în poziția corespunzătoare.

ii. Fixați cu 4 șuruburi. Pentru a evita crăparea sticlei, nu strângeți prea tare șuruburile.

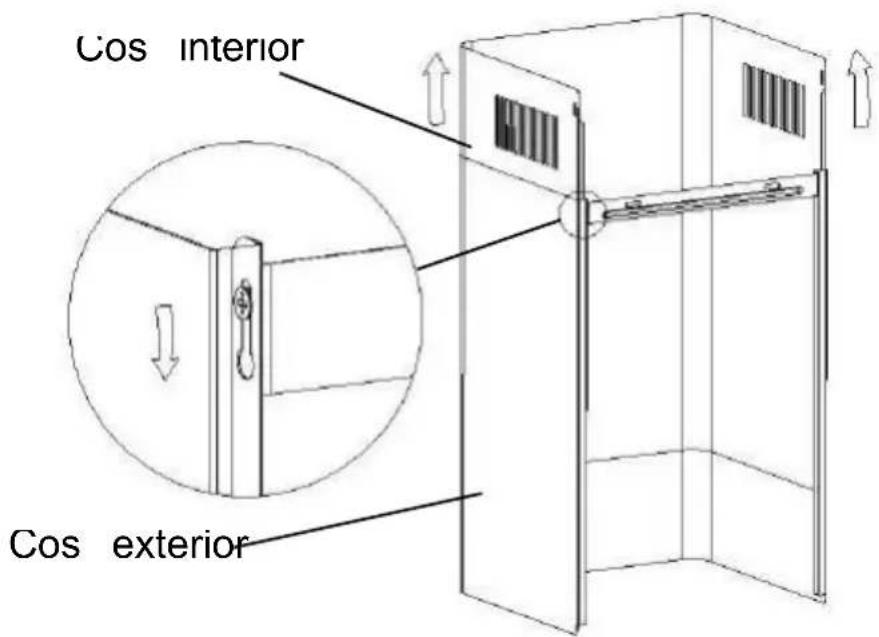

i. Apoi montați coșul interior al hotei în coșul exterior. Trageți în sus coșul interior până când îl ajustați la înălțimea dorită.

ii. Glisați coșul pentru a-i ajusta înălțimea. Când ați obținut înălțimea dorită, așezați găurile de fixare peste șuruburile de fixare, așa cum se arată în imaginea de mai jos.

8.

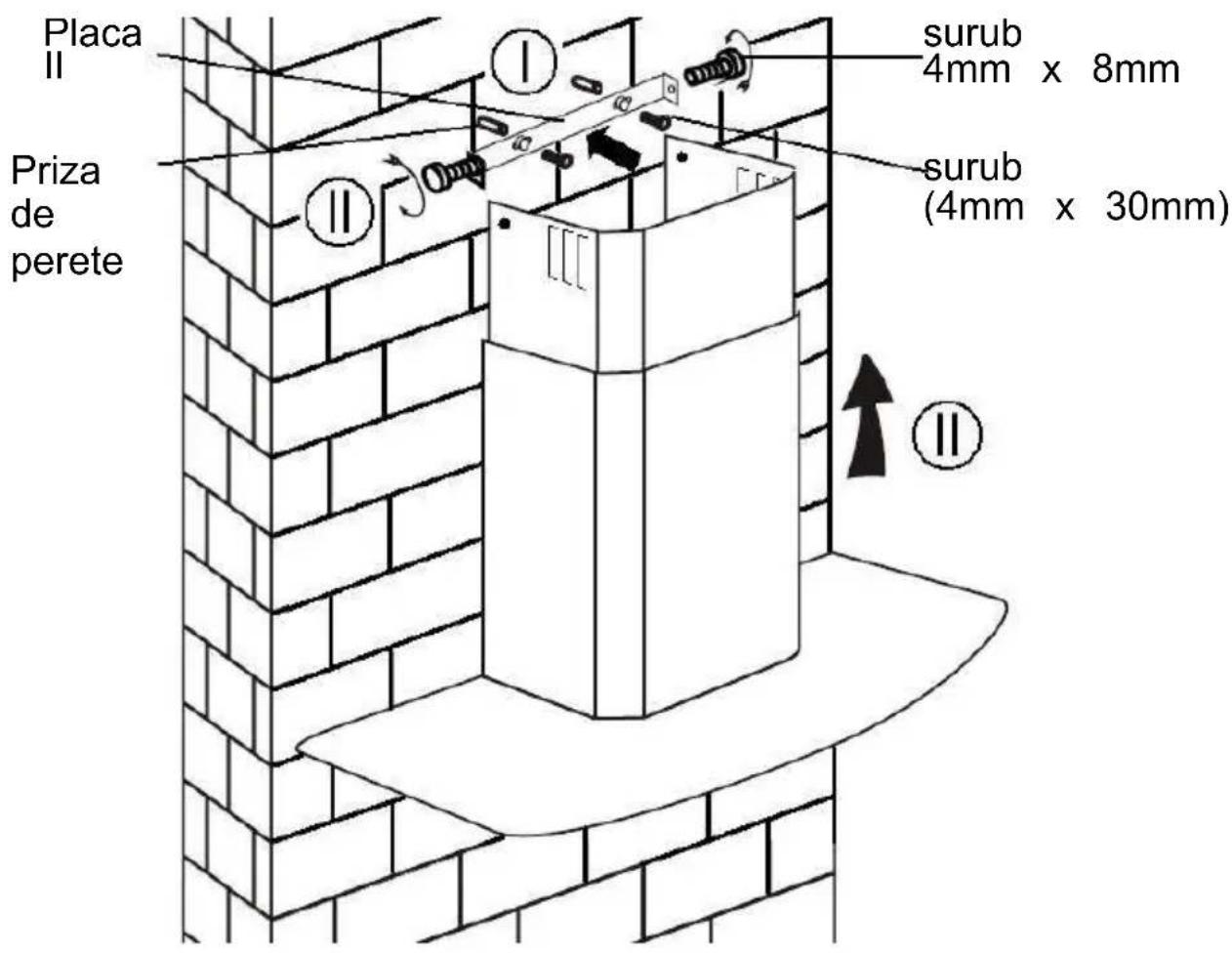

i. Dați găuri de 2 x 8mm pentru a monta placa II. Fixați și înșurubați placa II în perete folosind 2 dintre șuruburile ce v-au fost livrate.

ii. Montați codul în unitate și fixați-l cu 2 șuruburi.

Dacă nu aveți o ieșire de evacuare către exterior, atunci nu aveți nevoie de țeavă de evacuare și instalarea hotei se face similar cu cea prezentată în secțiunea INSTALARE (VENTILARE ÎN EXTERIOR).

Puteți folosi filtru de carbon activ pentru evacuarea mirosurilor nedorite. Pentru a monta filtrul de carbon activ, trebuie mai întâi să scoateți filtrul pentru grăsime. Apăsați mânerul și trageți-l în jos.

Montați filtrul de carbon activ în unitate și rotiți-l în sensul acelor de ceasornic. Repetați operațiunea în partea cealaltă.

o Asigurați-vă că filtrul este bine montat și securizat. Altfel poate

se desfacă și să cauzeze posibile deteriorări sau pericole. o Când este montat filtrul de carbon activ, puterea de aspirare și evacuare a aerului este mai mică.

DESCRIEREA COMPONENTELOR

CONFIGURARE 1

OPERARE

Buton 1

Butonul este indicat cu iluminare din spate. Când apăsați butonul, iluminarea din spate va fi pornită și ventilatorul va fi pornit la viteză mică. Când apăsați din nou, va opri ventilatorul. Este folosit pentru ventilarea bucătăriei. Această viteză este indicată pentru gătitul la foc mic și al mâncărurilor care nu fac mult abur.

Buton 2

Butonul este indicat cu iluminare din spate. Când apăsați butonul, iluminarea din spate va fi pornită și ventilatorul va fi pornit la viteză medie. Când apăsați din nou, va opri ventilatorul.

Viteza fluxului de aer este ideală pentru ventilarea în timpul gătitului standard.

Buton 3

Butonul este indicat cu iluminare din spate. Când apăsați butonul, iluminarea din spate va fi pornită și ventilatorul va fi pornit la viteză mare. Când apăsați din nou, va opri ventilatorul.

Când gătiți și se produce mult fum sau abur, apăsați butonul pentru viteză maximă pentru a obține cea mai eficientă ventilație.

NOTE: Dacă butoanele de viteză minimă/medie/maximă sunt apăsate toate în același timp, hota va funcționa la viteză maximă.

Buton lumină

CONFIGURARE 2

OPERARE

Butonul Off 0

Este folosit pentru oprirea ventilatorului.

Buton viteză minimă 1

Este folosit pentru ventilarea bucătăriei. Această viteză este indicată pentru gătitul la foc mic și al mâncărurilor care nu fac mult abur.

Buton viteză medie 2

Viteza fluxului de aer este ideală pentru ventilarea în timpul gătitului standard.

Butonul de viteză maximă 3

Când gătiți și se produce mult fum sau abur, apăsați butonul pentru viteză maximă pentru a obține cea mai eficientă ventilație.

NOTĂ: Dacă butoanele de viteză minimă/medie/maximă sunt apăsate toate în același timp, hota va funcționa la viteză maximă.

Buton lumină

CONFIGURARE 3

① Butonul On/Off

Este folosit pentru pornirea / oprirea ventilatorului.

+ Buton Speedplus

Pentru creșterea vitezei ventilatorului

- Buton descreștere viteză

Pentru reducerea turației ventilatorului.

Buton lumină

8 Afișaj digital

Ventilator Viteza de afișare: "1" pentru viteză mică, "2" pentru viteza medie, "3" pentru mare viteză, "4" pentru funcția Booster.

Timer rapid: Apăsați și țineți apăsat timp de 1 secundă, afișajul digital se va aprinde intermitent și va număra în jos timp de 5 minute; după 5 minute, motorul și lumina se vor opri automat, cu un semnal sonor de 1 secundă.

Funcția Booster

Această hotă are o funcție de rapel. Pentru a activa rapelul, apăsați pentru a accelera la treapta 4, intrând în cea mai mare viteză, în timp ce hota este în funcțiune; viteza va crește timp de 5 minute, apoi va încetini din nou.

ÎNTREȚINERE

Înainte de a o curăța, opriți hota și scoateți-o din priză.

I. Curățarea normală

Folosiți o cârpă moale, umezită cu apă caldă și puțin săpun sau detergent de uz casnic pentru curățare. Nu folosiți niciodată bureți de metal, produse chimice, materiale abrazive sau perii rigide pentru a curăța unitatea.

II. Curățarea lunară a filtrului pentru grăsime

ESENȚIAL: Curățarea lunară a filtrului poate preveni riscul producerii unui incendiu.

Filtrul colectează grăsime, fum și praf, deci afectează direct eficiența hotei. Dacă nu este curățat, reziduurile de grăsime (cu potențial inflamabil) se vor îmbiba în filtru. Curățați-l cu detergent de uz casnic pentru curățare.

III. Curățarea anuală a filtrului de carbon activ

Se aplică doar pentru hotele instalate ca unitate de recirculare a aerului (nu și pentru cele cu ventilație în exterior). Acest filtru captează mirosurile neplăcute și trebuie înlocuit măcar o dată pe an, în funcție de frecvența cu care folosiți hota.

IV. Schimbarea unui bec

Scoateți șuruburile de fixare și apoi sticla. Găsiți becul care trebuie înlocuit. Becurile se află în spațiul pentru lumini situat în interiorul secțiunii expuse de pe bolta hotei.

Deconectați cablurile electrice și scoateți suportul becurilor cu totul. Important: Nu puteți schimba doar un singur bec, trebuie să înlocuiți suportul cu totul (LED: MAX 1.5W).

Așezați noul suport în același mod în care era poziționat cel original.

Apoi conectați la loc cablurile electrice.

Așezați la loc și sticla hotei, apoi fixați-o bine în șuruburi.

PROBLEME TEHNICE

Defect	Cauză	Solutie
Lumina se aprinde, dar ventilatorul nu functionează	Lamela ventilatorului s-a blocat.	Opriti hota si apelati la personal calificat de service pentru reparatii.
	Motorul este defect
Nici lumina s nici ventilatorul nu functionează	Becul s-a ars.	Înlocuiti becul.
	Cordonul de alimentare iesit din priză.	Conectati la sursa de alimentare
Unitatea vibrează puternic	Lamela ventilatorului este defectă	Opriti hota si apelati la personal calificat de service pentru reparatii.
	Motorul ventilatorului nu este bine fixat.	Opriti hota si apelati la personal calificat de service pentru reparatii.
	Hota nu este bine fixat pe suport.	Scoateti unitatea si verificati dacă suportul este bine pozitionat.
Aspirarea nu se face în mod optim	Distantă prea mare între plita aragazului si hotă	Reajustati distanta la 65-75cm

SERVICE ASISTENȚĂ CLIENȚI

Dacă nu puteți identifica de ce produsul nu funcționează corespunzător, opriți-l și contactați Serviciul de Asistență clienți.

NUMĂRUL DE SERIE. Unde îl găsesc?

Este indicat să le spuneți celor de la Serviciul de Asistență clienți care este codul produsului și seria lui (un cod de 16 caractere care începe cu numărul 3); acest cod poate fi găsit pe certificatul de garanție sau pe eticheta cu date tehnice de pe produs.

Acest lucru va evita drumurile inutile făcute de/la tehnicieni și mai ales, va reduce cheltuielile generate de transportul produsului până la o unitate de service.

Conform prevederilor legislației privind gestionarea deșeurilor, este interzisă eliminarea deșeurilor de echipamente electrice și electronice (DEEE) alături de deșeurile municipale nesortate. Ele trebuie predate la punctele municipale de colectare, societățile autorizate de colectare/reciclare sau distribuitori (în cazul în care se achiziționează echipamente noi de același tip).

Autoritățile locale trebuie să asigure spațiile necesare pentru colectarea selectivă a deșeurilor precum și funcționalitatea acestora. Contactați societatea de salubrizare sau compartimentul specializat din cadrul primăriei pentru informații detaliate.

Deșeurile de echipamente electrice și electronice pot fi predate și distribuitorilor, la achiziționarea de echipamente noi de același tip (schimb 1 la 1).

Predarea, de către utilizatori, a deșeurilor de echipamente electrice și electronice, la punctele de colectare municipale, societățile autorizate de colectare/reciclare sau distribuitori (în cazul în care se achiziționează echipamente noi de același tip) facilitează refolosirea, reciclarea sau alte forme de valorificare a acestora.

Deșeurile de echipamente electrice și electronice pot conține substanțe periculoase care pot avea un impact negativ asupra mediului și sănătății în cazul în care DEEE nu sunt colectate selectiv și gestionate conform prevederilor legale.

Simbolul alăturat (o pubelă cu roți barată cu două linii în formă de X) pe un echipament electric sau electronic semnifică faptul că acesta face obiectul unei colectări separate și nu poate fi eliminat împreună cu deșeurile menajere nesortate.

Importator: CANDY HOOVER ROMANIA SRL

Calea Victoriei, 155, bl.D1, sc.7, et.4, sector 1, București

Tel/Fax: [phone]
