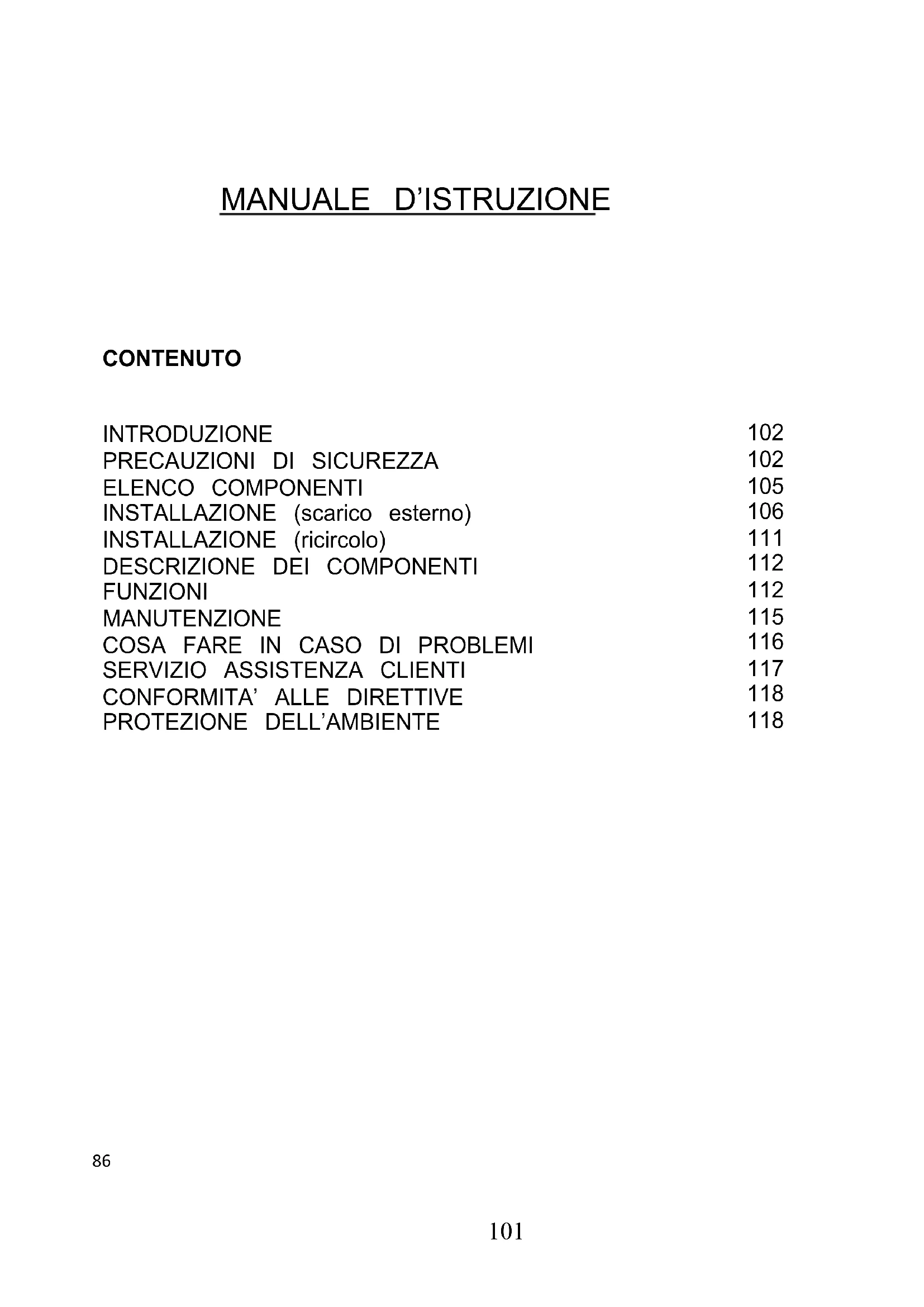

MANUALE UTENTE CGM90NX1 CANDY
PRECAUZIONI DI SICUREZZA 102
ELENCO COMPONENTI 105
INSTALLAZIONE (scarico esterno) 106
INSTALLAZIONE (ricircolo) 111
DESCRIZIONE DEI COMPONENTI 112
FUNZIONI 112
MANUTENZIONE 115
COSA FARE IN CASO DI PROBLEMI 116
SERVIZIO ASSISTENZA CLIENTI 117
CONFORMITA' ALLE DIRETTIVE 118
PROTEZIONE DELL'AMBIENTE 118
INTRODUZIONE
Grazie per avere scelto questa cappa.
Il seguente manuale di istruzioni è stato realizzato con lo scopo di fornire tutte le istruzioni necessarie all'installazione, utilizzo e manutenzione dell'apparecchio.
Per poter utilizzare il prodotto in maniera corretta e sicura, prima dell'installazione e dell'utilizzo, La preghiamo di leggere attentamente il manuale di istruzione.
La cappa è realizzata con materiali di alta qualità e con un design aerodinamico.
E dotata di un motore elettrico ad elevata potenza e di un ventilato che fornisce una forte potenza di aspirazione accompagnata da un funzionamento silenzioso, da un filtro antigrasso e da una facile installazione.
Inserendo la marcatura su questo prodotto, si dichiara, sotto la propria responsabilità, la conformità a tutti la sicurezza europea, la salute e requisiti ambientali stabiliti dalla legislazione di questo prodotto.
PRECAUZIONI DI SICUREZZA
Non lasciare utilizzare il prodotto ai bambini
Questo elettrodomestico (la cappa) è progettata esclusivamente per uso domestico, non è adatta per barbecue, rosticcerie ed scopi commerciali.
La cappa ed il suo filtro dovrebbero essere lavati
regolarmente in maniera tale da mantenerli in condizione di operare efficientemente.
Lavare la cappa seguendo il manuale di istruzioni e mantener il prodotto lontano da pericoli di incendio.
Vietata la cottura direttamente dal fornello a gas.
Si prega di mantenere l'ambiente cucina in buone condizioni
Prima di connettere questo strumento, controllare che il cavo fornitura energia non sia danneggiato. L'eventuale cavo danneggiato deve essere sostituito esclusivamente da personale qualificato.
Dovrebbe esserci un'adeguata ventilazione dell'ambiente quando la cappa è in funzionamento contemporaneamente ad apparecchi a gas o ad altri combustibili.
L'aria non deve essere scaricata in una canna fumaria utilizzata per lo scarico di fumi provenienti da apparecchi a gas o ad altri combustibili.
Devono essere soddisfatte le regolamentazioni concernenti lo scarico dell'aria.
Questo apparecchio non è destinato all'utilizzo da parte di persone (inclusi bambini) con capacità fisiche, sensoriali e mentali ridotte, o con mancanza di esperienza e conoscenza, meno che non vi sia la supervisione e l'istruzione all'uso dell'apparecchio da parte di una persona responsabile della loi sicurezza.
I bambini dovrebbero essere supervisionati in maniera tale da assicurarsi che non giochino con tale apparecchio.
Non provocare fiamme libere al di sotto della cappa.
La cappa non è destinata ad essere installata sopra un piancottura avente più di quattro elementi.
Pericolo Scossa Elettrica
Collegare l'apparecchio solamente in una presa a terra. In caso di dubbio chiedere il parere di un tecnico qualificato. Il mancato rispetto di queste istruzioni può provocare morte, incendio e scosse elettriche.
Installazione elettrica
Tutta l'installazione deve essere eseguita da una persona competente o qualificata elettricista. Prima di collegare la rete elettrica assicurarsi che la rete elettrica la tensione corrisponde alla tensione sulla targhetta dei dati tecnici.
Connessione diretta
L'apparecchio deve essere collegato direttamente alla rete mediante un interruttore onnipolare con un'apertura minima di 3 mm tra i contatti.
L'installatore deve assicurarsi che sia presente il collegamento elettrico corretto stato realizzato e conforme allo schema elettrico.
Il cavo non deve essere piegato o compresso.
Controllare regolarmente che la spina e il cavo di alimentazione non siano danneggiati.
Se il cavo di alimentazione è danneggiato, deve essere sostituito da un cavo speciale o assemblaggio disponibile dal produttore o dal suo agente di servizio.

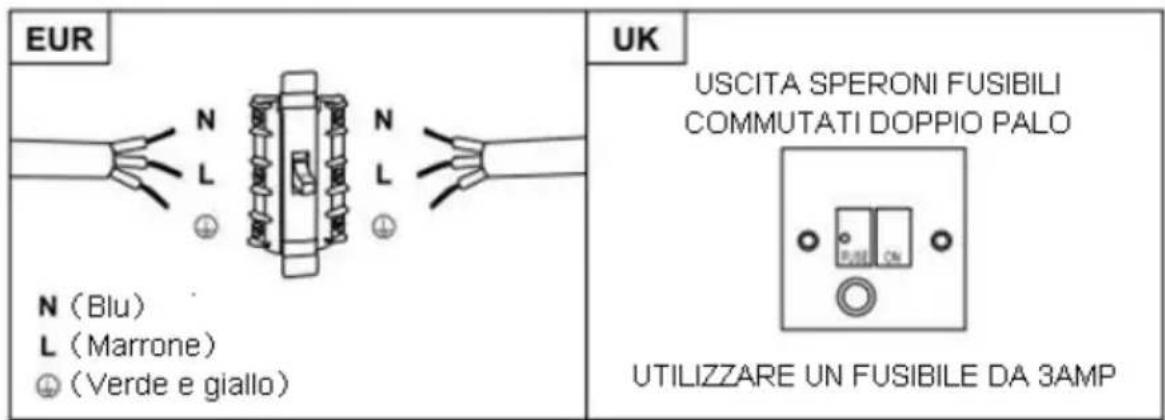

AVVERTIMENTO: Questo è un apparecchio di classe I e DEVE essere collegato a terra
Questo apparecchio viene fornito con un cavo di alimentazione a 3 conduttori colorato come segue:
Marrone = L o Vivere
Blu = N o Neutro
Verde e giallo = E o Terra
Elenco componenti per l'installazione standard
| Descrizione | Illustrazione | Qtà | |
| Cappa |  | 1 | |
| Camino superiore |  | 1 | |
| Camino inferiore |  | 1 | |
| Supporto Camino Inferiore |  | 1 | |
| Supporto Camino Superiore |  | 1 | |
| Hanging Board |  | 1 | |
| Fisher |  | 9 | |
| Viti ST4.0×30 |  | 9 | |
| D7.2 Viti ST4.0×8 |  | 2 | |
INSTALLAZIONE a parete (scarico esterno)
Se dispone di uno scarico per l'evacuazione dell'aria verso l'esterno l'esterno, la Sua cappa può essere collegata, come nell'immagine so riportata, per mezzo di un condotto di estrazione (smalto, alluminio, flessibile o materiale infiammabile con diametro interno di 150mm)
- Prima che l'installazione sia completata, non collegare la spina alimentazione alla presa di corrente.
2 La cappa deve essere posizionata ad una distanza di 65 - 7 sopra il piano cottura per un'efficienza migliore.


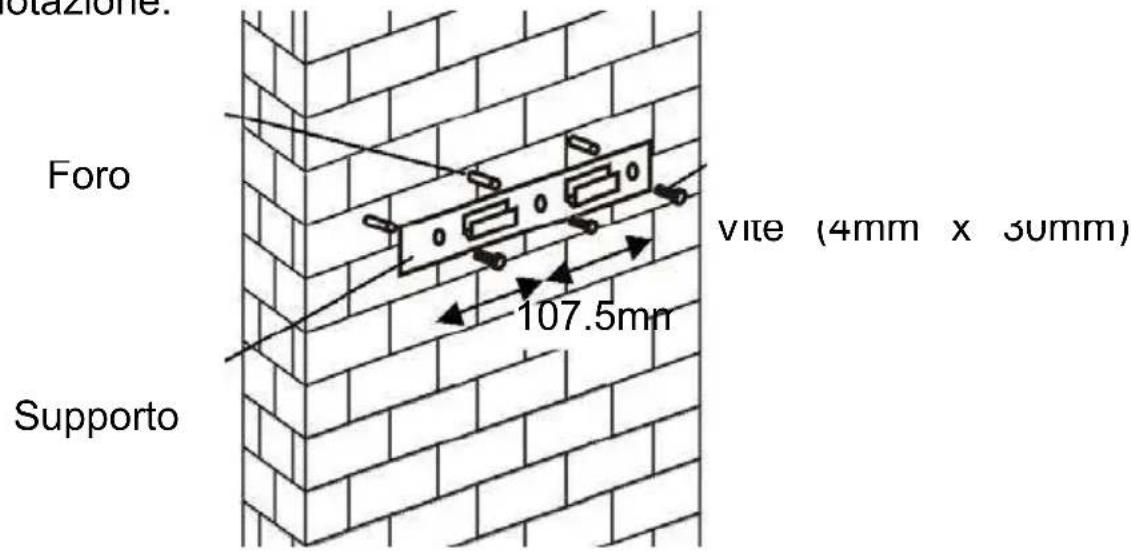

65cm 75cm- Praticare 3 fori da 8mm per accomodare il supporto. Avvitare e stringere il supporto della cappa nel muro con le in dotazione.
- necessario praticare fori aggiuntivi 2x8mm e viti di fissaggio e tappi a vite prima dell'installazione.

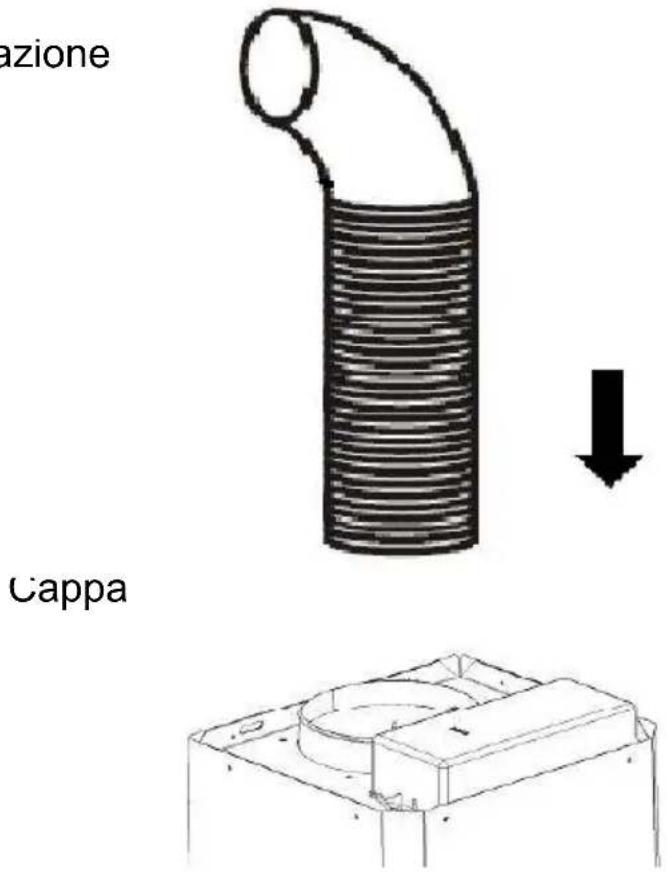

- Fissarelavalvolaunidirezionaleperl'uscitadell'ariadella cappa. Inseguitocollegareiltubodiscaricosullavalvola unidirezionalecomemostratonellafigurasottostante
Tubodievacuazione


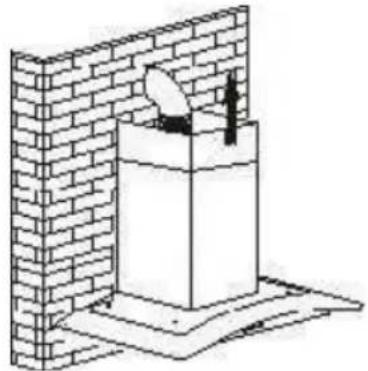

i. Posizionare il vetro in posizione appropriata sulla parte superiore della cappa.
ii. Fissare le 4 viti con le rondelle. Al fine di evitare la rottura del vetro, si prega di non stringere le viti troppo forte.

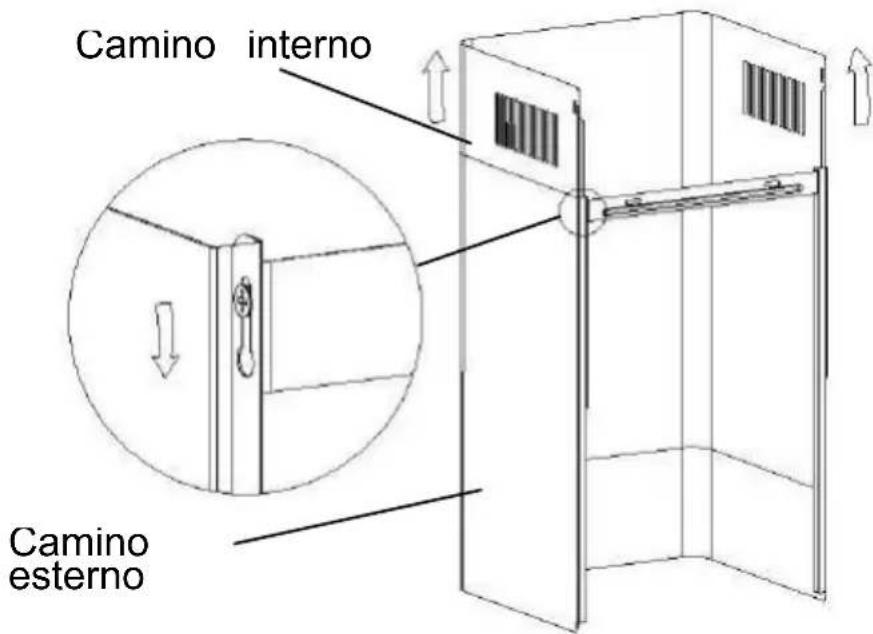

i. Collocare il camino interno nel camino esterno. Dopodiché estrarre il camino interno verso l'alto. Regolare in maniera tale da raggiungere l'altezza desiderata.
ii. Fare scorrere il camino per aggiustarne l'altezza. Una volta raggiunta l'altezza desiderata, appendere le viti al foro di fissaggio come mostrato nella figura sottostant


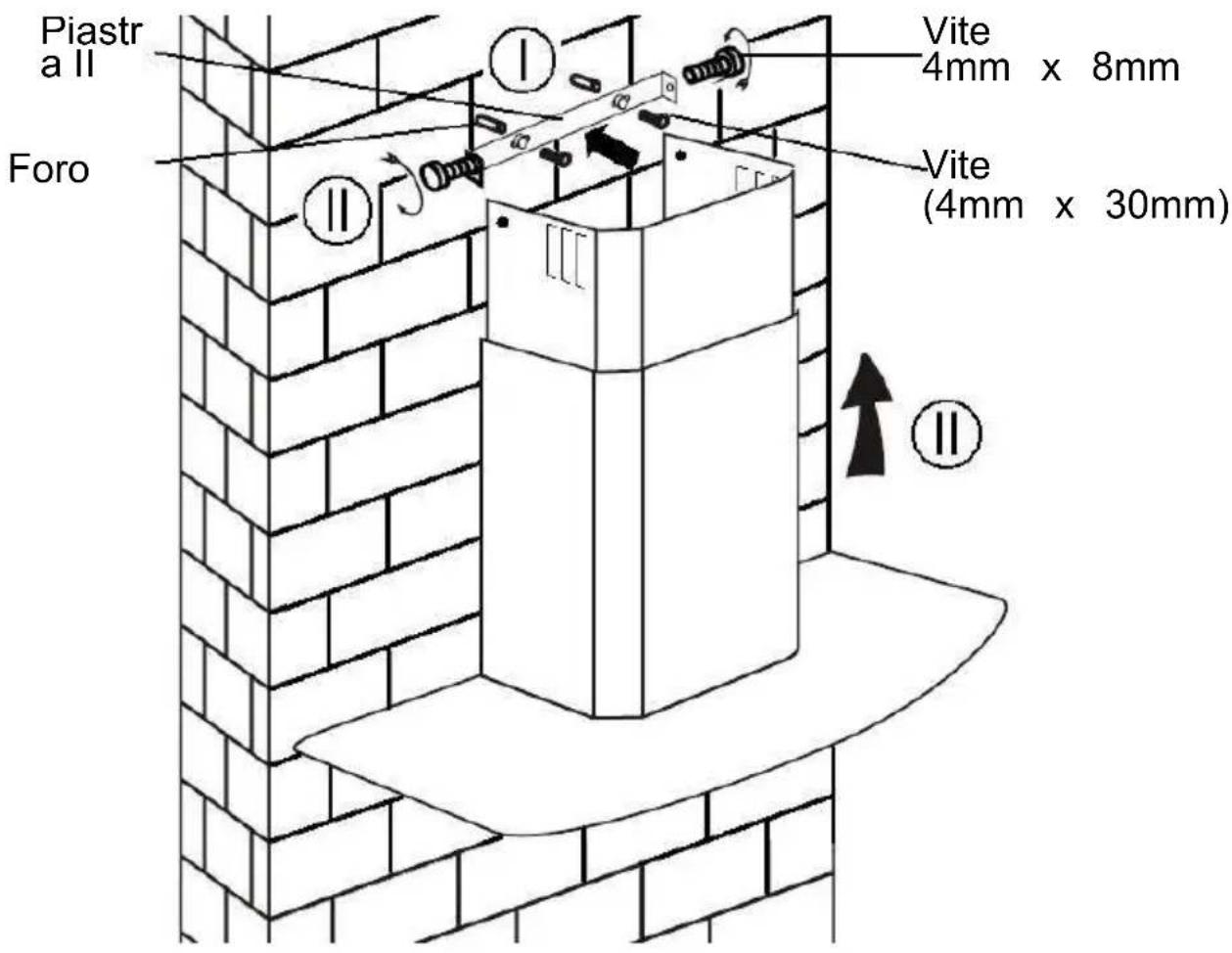

i. Realizzare due fori da 8mm per fissare la seconda piastra. Avvitare e stringere la seconda piastra con le due viti in dotazione.
ii. Allineare il camino nell'unità e fissarlo con le due viti.
INSTALLAZIONE (Ricircolo)
Nel caso non si abbia uno scarico esterno, il tubo flessibile di scar è richiesto.
L'installazione è simile a quella mostrata nella sezione "INSTALLAZIONE (SCARICO ESTERNO)".
Il filtro al carbone attivo può essere utilizzato per eliminare gli odori. Per installare il filtro al carbone attivo, bisogna prima rimuovere il filtro anti-grasso premendo il gancio di sblocco.
Inserire il filtro carbone attivo sul lato del motore e girare in senso orario. Ripetere la stessa cosa sull'altro lato.
o Assicurarsi che il filtro sia bloccato. In caso contrario potrebbe allentarsi e provocare danni.
o Una volta che il filtro al carbone attivo è attaccato, la potenza aspirazione si abbasserà.
DESCRIZIONE DEI COMPONENTI
CONFIGURAZIONE 1
FUNZIONI
Pulsante 1
Il pulsante indica con retroilluminazione, quando si preme il pulsante, la retroilluminazione si accende e la ventola si accende a bassa velocità. quando si preme di nuovo, si spegne la ventola.
E' utilizzato per l'areazione della cucina. E' adatto durante l'ebollizione e la cottura che comporti poco vapore.
Pulsante 2
Il pulsante indica con retroilluminazione, quando si preme il pulsante, la retroilluminazione si accende e la ventola si accende a media velocità. quando si preme di nuovo, si spegne la ventola.
E' adatto per la ventilazione durante operazioni standard di cottura.
Pulsante 3
Il pulsante indica con retroilluminazione, quando si preme il pulsante, la retroilluminazione si accende e la ventola si accende ad alta velocità. quando si preme di nuovo, si spegne la ventola.
Utilizzare nel caso in cui venga prodotta un'alta densità di fumo o vapore.
NOTE: Se i pulsanti per la Bassa/Media/Alta velocità vengono premuti contemporaneamente il prodotto funzionerà con la velocità maggiore.
Pulsante Illuminazione
CONFIGURAZIONE 2
FUNZIONI
Pulsante Off 0
E 'utilizzato per spegnere il ventilatore.
Pulsante Bassa Velocità 1
E' utilizzato per l'areazione della cucina. E' adatto durante l'ebollizione e la cottura che comporti poco vapore.
Pulsante Media Velocità 2
E' adatto per la ventilazione durante operazioni standard di cottura.
Pulsante Alta Velocità 3
Utilizzare nel caso in cui venga prodotta un'alta densità di fumo o vapore.
NOTE: Se i pulsanti per la Bassa/Media/Alta velocità vengono premuti contemporaneamente il prodotto funzionerà con la velocità maggiore.
Pulsante Illuminazione
CONFIGURAZIONE 3
① Pulsante On / Off
E 'utilizzato per accendere / spegnere il ventilatore.
+ Velocità pulsante più
Per aumentare la velocità del ventilator
- pulsante di diminuzione Velocità
Per diminuire la velocità della ventola.
Pulsante Light
8 Display digitale
visualizzazione della velocità del ventilatore: "1" per la bassa velocità, "2" per la velocità media, "3" per alta velocità, "4" per la funzione Booster.
Quick Timer: Premere ⚠ e ⏰ tenere premuto per 1 secondo, display digitale a lampeggiare e in 5 minuti il conto alla rovescia, dopo 5 minuti il motore e la luce si spegne audio automatica e cicalino per 1 secondo.
Funzione Booster
Questo cappuccio ha una funzione di richiamo. Per attivare il booster, consente di velocizzare 4, entrerà in velocità massima, mentre il cofano è in uso e che farà aumentare la velocità per 5 minuti, prima di rallentare di nuovo.
MANUTENZIONE
Prima di procedere con la pulizia spegnere l'unità e staccare la spina.
I. Pulizia Regolare
Utilizzare uno straccio imbevuto di acqua tiepida e una piccola quantità di sapone o di detergente per la casa. Non utilizzare spugne metalliche, materiali chimici o abrasivi o spazzole troppo dure per pulire l'unità.
II. Pulizia Mensile dei Filtri
IMPORTANTE: pulire I filtri ogni mese può prevenire i rischi d'incendio.
I filtri accumulano grasso, fumo e polvere..... influenzano, infatti, l'efficienza della cappa. Se non vengono puliti, i residui di grasso (potenzialmente infiammabili) possono saturare i filtri. Utilizzare detergenti per la casa per pulire i filtri.
III. Pulizia Annuale dei Filtri Carbone
Applicabile SOLAMENTE ad unità installate a ricircolo.
Questo filtro intrappola gli odori e deve essere sostituito almeno una volta ogni anno a seconda della frequenza d'uso della cappa.
IV. Cambiare una lampadina
Svitare le viti dal vetro e rimuovere quest'ultimo. Localizzare la lampadina che deve essere sostituita, L'impianto in cui è posizionata è illustrato nella sezione qui sotto.
Rimuovere il collegamento elettrico e estrarre il portalampada dalla cappa. Importante: non è possibile cambiare solamente le lampadine, è necessario sostituire anche il circuito elettrico e il contenitore delle lampadine. (LED light: G4, MAX 1.5W)
Inserirelenuovelampadine, il contenitoreedilcircuitoelettrico, poi riconnettereilcircuito.
Riposizionareilvetroeleviti.Assicurarsichelevitisianobenavvitate.
COSAFAREINCASODIPROBLEMI
| Problema | Causa | Soluzione |
| Luce accesama ventola non | Laventolaè bloccata. | Spegnerel’unitàechiamare personalequalificatoperla riparazione. |
| Ilmotoreè danneggiato. | ||
| Sialuceche ventolanon funzionanti | Lampadinaalogena bruciata.. | Rimpiazzarelalampadina. |
| Casoelettricostaccato | Rinserirelaspina. | |
| Forte vibrazione della cappa | Laventolaè danneggiata. | Spegnerel’unitàechiamare personalequalificatoperla riparazione. |
| Ilmotoredella ventolanonèben fissato | Spegnerel’unitàechiamare personalequalificatoperla riparazione. | |
| Lacappanonèben ancorataalsupporto. | Staccarel’unitàeverificare chelsupportisianonella correttaposizione | |
| Aspirazione non soddisfacente | Distanzaeccessiva tralacappaedil pianocottura | Riposizioneadunadistanzadi 65-75cm |
SERVIZIO ASSISTENZA CLIENTI
CERTIFICATO DI GARANZIA CONVENZIONALE: cosa fare?
Il Suo prodotto è garantito, alle condizioni e nei termini riportati sul certificato inserito nel prodotto ed in base alle previsioni del decreto legislativo 24/02, nonché del decreto legislativo 6 settembre 2005, n. 206, per un periodo di 24 mesi decorrenti dalla data di consegna del bene.
Così come riportato nei testi dei Decreti Legislativi citati, il certificato di garanzia dovrà essere da Lei conservato, debitamente compilato, per essere mostrato al Servizio Assistenza Tecnica Autorizzato, in caso di necessità, unitamente ad un documento fiscalmente valido rilasciato dal rivenditore al momento dell'acquisto (bolla di consegna, fattura, scontrino fiscale, altro) sul quale siano indicati il nominativo del rivenditore, la data di consegna, gli estremi identificativi del prodotto ed il prezzo di cessione
Resta pure inteso che, salvo prova contraria, poiché si presume che i difetti di conformità che si manifestano entro sei mesi dalla consegna del bene esistessero già a tale data, a meno che tale ipotesì sia incompatibile con la natura del bene o con la natura del difetto di conformità, il Servizio di Assistenza Tecnica Autorizzato Gias, verificato il diritto all'intervento, lo effettuerà senza addebitare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi. Per contro, nel successivo periodo di diciotto mesi di vigenza della garanzia, sarà invece onere del consumatore che intenda fruire dei rimedi accordati dalla garanzia stessa provare l'esistenza del difetto di conformità del bene sin dal momento della consegna; nel caso in cui il consumatore non fosse in grado di fornire detta prova, non potranno essere applicate le condizioni di garanzia previste e pertanto il Servizio di Assistenza Tecnica Autorizzato Gias effettuerà l'intervento addebitando al consumatore tutti i costi relativi.
ESTENSIONE DELLA GARANZIA FINO A 5 ANNI : come?
Le ricordiamo inoltre che sullo stesso certificato di garanzia convenzionale Lei troverà le informazioni ed i documenti necessari per prolungare la garanzia dell'apparecchio sino a 5 anni e così, in caso di guasto, non pagare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi.
Per qualsiasi informazione necessitasse, La preghiamo rivolgersi al numero telefonico del Servizio Clienti 199121314.
ANOMALIE E MALFUNZIONAMENTI: a chi rivolgersi ?
Per qualsiasi necessità il centro assistenza autorizzato è a Sua completa disposizione per fornirLe i chiarimenti necessari; comunque qualora il Suo prodotto presenti anomalie o mal funzionamenti, prima di rivolgersi al Servizio Assistenza Autorizzato, consigliamo vivamente di effettuare i controlli indicati sopra.
UN SOLO NUMERO TELEFONICO PER OTTENERE ASSISTENZA.
Qualora il problema dovesse persistere, componendo il "Numero Utile" sotto indicato, sarà messo in contatto direttamente con il
Servizio Assistenza Tecnica Autorizzato che opera nella Sua zona di residenza. Attenzione, la chiamata è a pagamento; il costo verrà comunicato, tramite messaggio vocale, dal Servizio clienti
dell'operatore telefonico utilizzato. Dettagli sono presenti sul sito internet www.candy.it
MATRICOLA DEL PRODOTTO. Dove si trova?
E' indispensabile che comunichi al Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il numero di matricola (16 caratteri che iniziano con la cifra 3) che troverà sul certificato di garanzia.
In questo modo Lei potrà contribuire ad evitare trasferte inutili del tecnico, risparmiando oltretutto i relativi costi.
PROTEZIONE DELL'AMBIENTE
I rifiuti elettrici non devono essere smaltiti insieme ai rifiuti domestici.
Questo prodotto è marchiato secondo la direttiva
Europea 2012/19/EU sui rifiuti
Questo simbolo indica che il prodotto non può essere trattato come i rifiuti normali.
Deve essere portato al centro ecologico per il riciclaggio dei prodott elettrici ed elettronici.
Lo smaltimento deve essere effettuato in conformità alle normative locali per lo smaltimento dei rifiuti.
Per maggiori informazioni contattare l'ufficio locale della vostra città o il vostro servizio di smaltimento rifiuti o il negozio in cui avete comprato l'apparecchio.
Assicurarsi che il prodotto sia smaltito correttamente, contribuirà a prevenire potenziali conseguenze negative sull'ambiente e sulla salute umana, che altrimenti verrebbero danneggiati da uno smaltimento non corretto.
