Тип продукт	Кухненски аспиратор
Марка	Candy
Модел	CGM90NX1
Ширина	90 см
Захранване	220-240 V ~ 50 Hz, клас I, заземяването е задължително
Максимална мощност на засмукване	Не е посочена (високомощен двигател)
Брой скорости	3 скорости + функция booster (5 минути)
Осветление	LED, макс. 1,5 W, не се сменя индивидуално (комплект крушка + цокъл + кабел)
Тип управление	Подсветнати бутони (конфигурацията варира според версията)
Мазнинен филтър	Мие се в съдомиялна машина, препоръчително месечно почистване
Филтър с активен въглен	За версия с рециркулация, годишна смяна
Диаметър на изпускателния канал	150 мм
Минимално разстояние над готварската повърхност	65 см
Максимално разстояние над готварската повърхност	75 см
Материал	Неръждаема стомана, стъкло
Тегло	Не е посочено (приблизително 15-20 кг)
Включени аксесоари	Основа, горен и долен комин, скоби, крепежни елементи, дюбели, винтове, възвратна клапа
Употреба	Домашна употреба, не използвайте за барбекю или печене
Норми	Съответства на европейската директива 2012/19/ЕС (WEEE)

Често задавани въпроси - CGM90NX1 CANDY

Как да инсталирам аспиратор Candy CGM90NX1?

Инсталирането трябва да се извърши от квалифициран професионалист. Аспираторът трябва да бъде поставен на разстояние от 65 до 75 см над готварската повърхност. Закрепете стенната скоба с предоставените дюбели и винтове, след което закачете аспиратора. За външно отвеждане свържете канал с диаметър 150 мм. Спазвайте инструкциите за електрическа безопасност (заземяването е задължително).

Как да почистя мазнинния филтър?

Мазнинният филтър трябва да се почиства месечно. Извадете го и го измийте в съдомиялна машина или на ръка с мек препарат. Замърсен филтър може да причини риск от пожар и да намали ефективността на аспиратора.

Кога трябва да сменя филтъра с активен въглен?

Филтърът с активен въглен се използва в режим на рециркулация. Трябва да се сменя поне веднъж годишно, в зависимост от честотата на употреба. Процедурата за смяна е описана в ръководството.

Как да сменя LED крушката?

LED крушката не може да се сменя индивидуално. Трябва да закупите комплект, състоящ се от крушка, цокъл и кабел. Отстранете стъклената плоча, изключете стария комплект и монтирайте новия. Използвайте LED крушка с макс. 1,5 W.

Какво да направя, ако аспираторът вибрира необичайно?

Силна вибрация може да бъде причинена от блокирала турбина, лошо закрепен двигател или неправилно монтирана скоба. Първо проверете инсталацията. Ако проблемът продължава, изключете уреда и се обадете на професионалист.

Аспираторът изобщо не светва, какво да проверя?

Проверете дали захранващият кабел е включен правилно и дали контактът има ток. Ако осветлението работи, но двигателят не, турбината може да е блокирала. Ако нищо не работи, крушката може да е изгоряла (сменете с подходящ комплект) или има електрически проблем, който изисква намесата на професионалист.

Каква е функцията booster?

Функцията booster активира максималната скорост за 5 минути, идеална за бързо отвеждане на гъст дим или силни миризми. След 5 минути аспираторът автоматично се връща на предишната скорост.

Мога ли да използвам аспиратора над газова печка?

Да, но спазвайте минималното разстояние от 65 см над готварската повърхност. Също така се уверете, че помещението е добре вентилирано и че изпусканият въздух не преминава през канал, използван от други газови уреди.

Как да намеря серийния номер на моя аспиратор?

16-цифреният сериен номер започва с 3. Той е на гаранционния сертификат или директно върху уреда (често на етикет вътре). Запишете го, преди да се свържете с отдела за обслужване на клиенти.

Може ли аспираторът да се използва в режим на рециркулация без външно отвеждане?

Да, ако нямате изпускателен канал, трябва да инсталирате филтри с активен въглен (продават се отделно или са включени в зависимост от модела). Аспираторът ще рециклира въздуха след филтриране. Инсталацията е подобна на режима на отвеждане, но без свързване на канал.

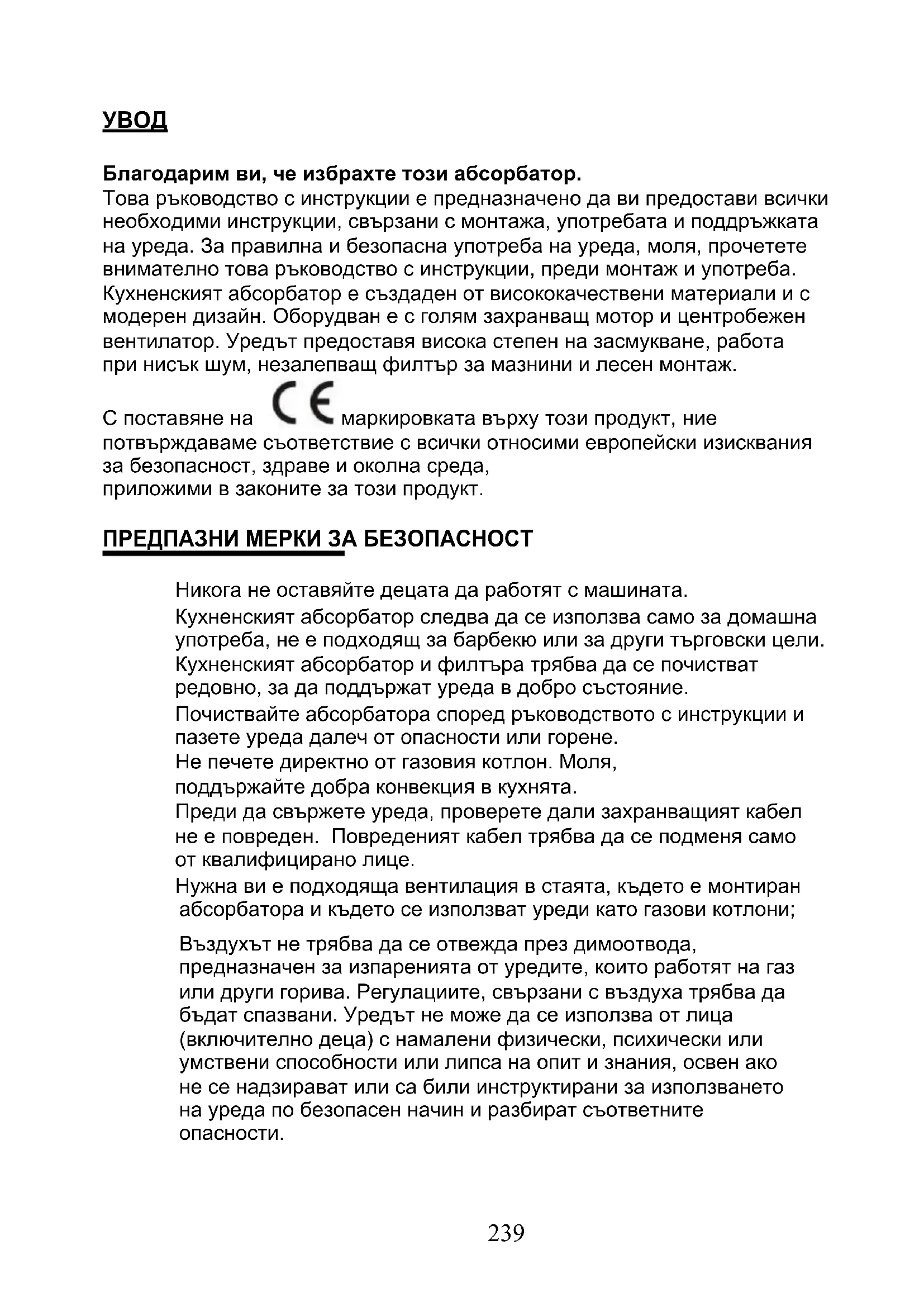

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ CGM90NX1 CANDY

Благодарим ви, че избрахте този абсорбатор.

Това ръководство с инструкции е предназначено да ви предостави всички необходими инструкции, свързани с монтажа, употребата и поддръжката на уреда. За правилна и безопасна употреба на уреда, моля, прочетете внимателно това ръководство с инструкции, преди монтаж и употреба. Кухненският абсорбатор е създаден от висококачествени материали и с модерен дизайн. Оборудван е с голям захранващ мотор и центробежен вентилатор. Уредът предоставя висока степен на засмукване, работа при нисък шум, незалепващ филтър за мазнини и лесен монтаж.

С поставяне на СЕ маркировката върху този продукт,ние потвърждаваме съответствие с всички относими европейски изисквания за безопасност, здраве и околна среда, приложими в законите за този продукт.

ПРЕДПАЗНИ МЕРКИ ЗА БЕЗОПАСНОСТ

Никога не оставяйте децата да работят с машината.

Кухненският абсорбатор следва да се използва само за домашна употреба, не е подходящ за барбекю или за други търговски цели.

Кухненският абсорбатор и филтъра трябва да се почистват редовно, за да поддържат уреда в добро състояние.

Почиствайте абсорбатора според ръководството с инструкции и пазете уреда далеч от опасности или горене.

Не печете директно от газовия котлон. Моля,

поддържайте добра конвекция в кухнята.

Преди да свържете уреда, проверете дали захранващият кабел не е повреден. Повреденият кабел трябва да се подменя само от квалифицирано лице.

Нужна ви е подходяща вентилация в стаята, където е монтиран абсорбатора и където се използват уреди като газови котлони;

Въздухът не трябва да се отвежда през димоотвода, предназначен за изпаренията от уредите, които работят на газ или други горива. Регулациите, свързани с въздуха трябва да бъдат спазвани. Уредът не може да се използва от лица (включително деца) с намалени физически, психически или умствени способности или липса на опит и знания, освен ако не се надзирават или са били инструктирани за използването на уреда по безопасен начин и разбират съответните опасности.

Децата трябва да бъдат надзиравани, за да се гарантира, че не си играят с уреда.

31

Абсорбаторът не трябва да се монтира над котлон с повече от четири котлона.

Опасност от електрически удар

Включвайте уреда само в правилно заземен контакт. Ако се колебаете, свържете се с подходящ квалифициран инженер.

Неспазването на тези инструкции може да доведе до смърт, пожар или токов удар.

Електрическа инсталация

Цялата инсталация трява да се извърши от компетентно лице или квалифицирано лице електротехник. Преди да свържете захранването се уверете, че мрежата напрежението съответства на напрежението на табелата с маркировка.

Директна връзка

Уредът трябва да бъде свързан директно към електрическата мрежа с помощта на всеполюсен прекъсвач с минимално отваряне между 3 мм контактите . Инсталаторът трябва да се увери , че правилната електрическа връзка има направена и че тя съответства на схемата на окабеляване .

Кабельт не трябва да бъде огънат или компресиран .

Редовно проверявайте щепсела и захранващия кабел за повреди. Ако захранващият кабел е повреден, той трябва да бъде заменен със специален кабел или монтаж на разположение от производителя или неговия сервизен агент.

ВНИМАНИЕ: Това е уред от клас I и ТРЯБВА да се заземи

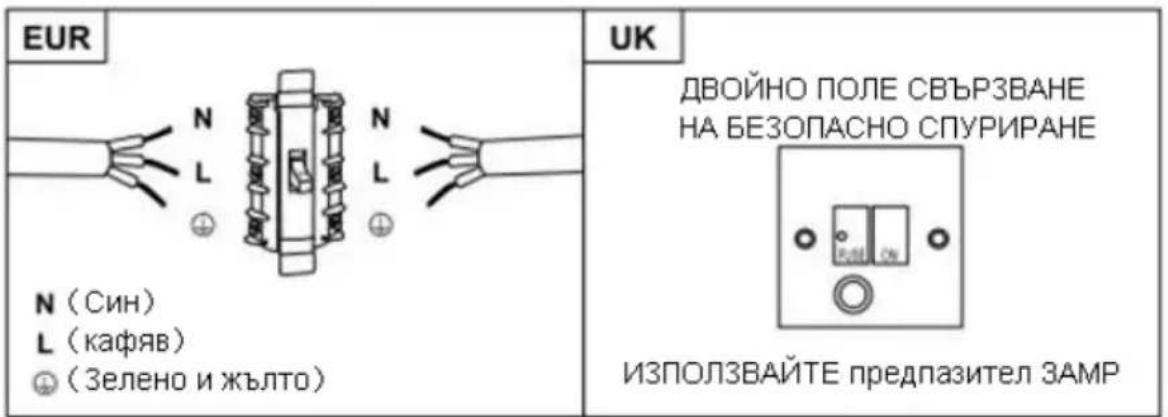

Този уред е снабден с трижилен захранващ кабел , оцветен като следва :

кафяв = L или на живо

Син = N или неутрален

Зелено и жълто = Е или Земя

Предпазителят трябва да е с 3 ампера.

Списък с аксесоари за стандартен монтаж

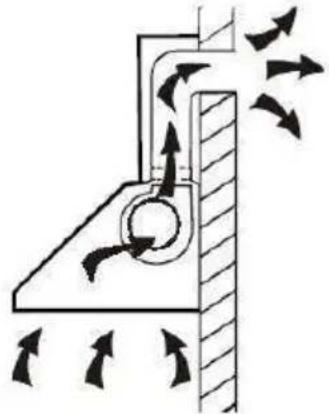

Ако имате външен контакт, можете да свържете вашия абсорбатор, както е показано на картинката по-долу – извеждащ канал (емайл, алуминий, гъвката тръба или запалими материали с външен диаметър от 150 мм)

1. Преди монтаж, изключете уреда и извадете захранващия кабел от контакта.

1. За най-добър резултат, абсорбаторът трябва да се постави на разстояние от 65-75 см над кухненския плот.

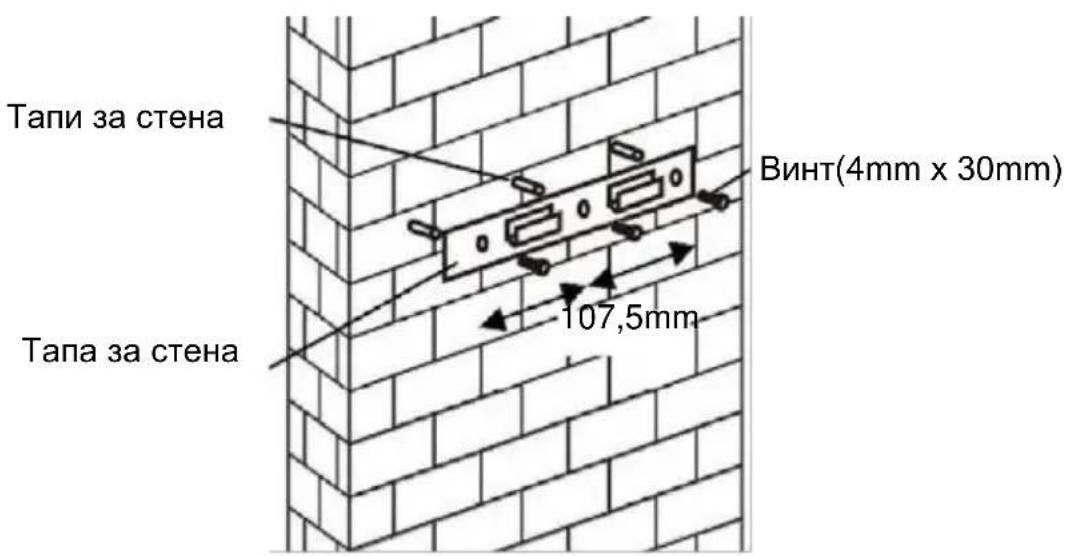

1. Пробийте 3 дупки от по 8 мм всяка, в които да монтирате скобата. Завийте и затегнете скобата в стената с предоставените винтове.

- Трябва да пробиете 2 допълните дупки от по 8mm, да фиксирате винтовете и завиете тапите преди монтаж. Voor schuine modellen

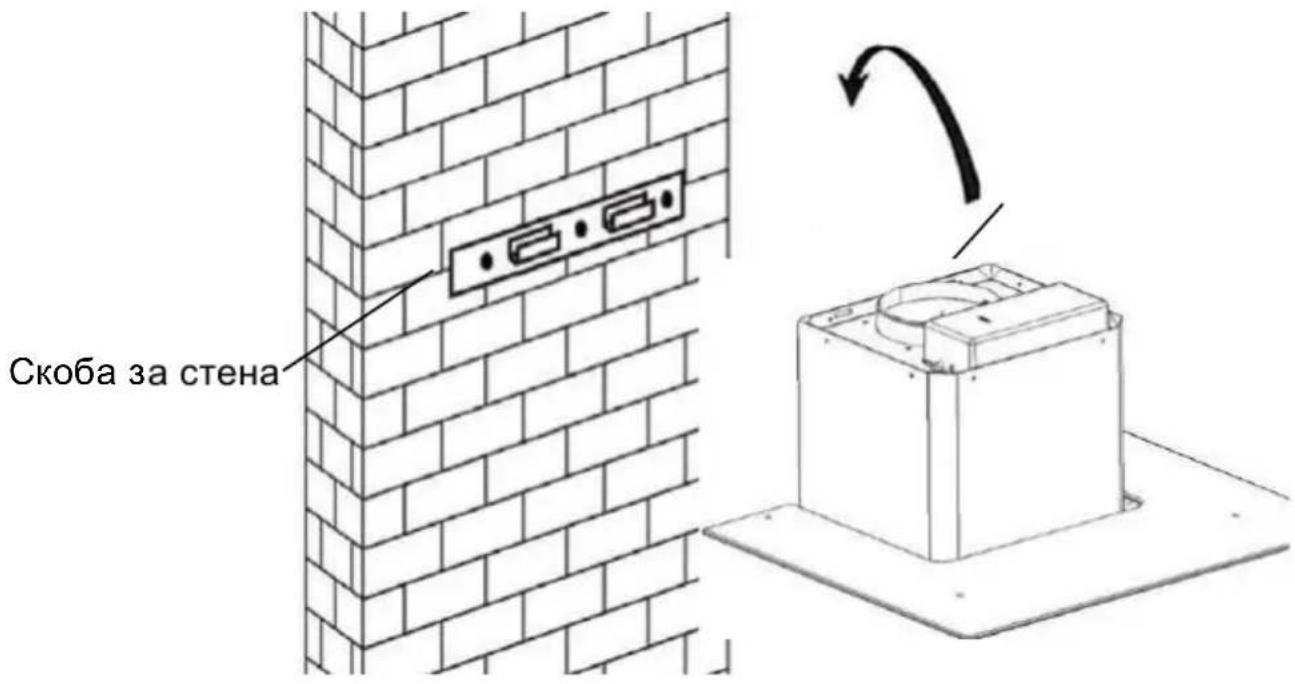

1. Повдигнете кухненския абсорбатор и го закачете на куката на скобата за стена.

5.

Монтирайте еднопосочната клапа при извода за въздух на абсорбатора. След това, поставете изпускателната тръба върху еднопосочната клапа, както е показано по-долу.

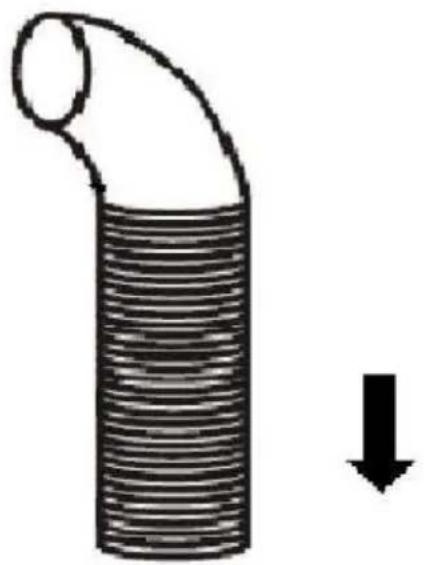

Изпускателна тръба

i. Поставете стъклото в подходяща позиция върху абсорбатора.

ii. Монтирайте с 4 винта. За да предотвратите напукването на стъклото, моля, не затягайте прекалено винтовете.

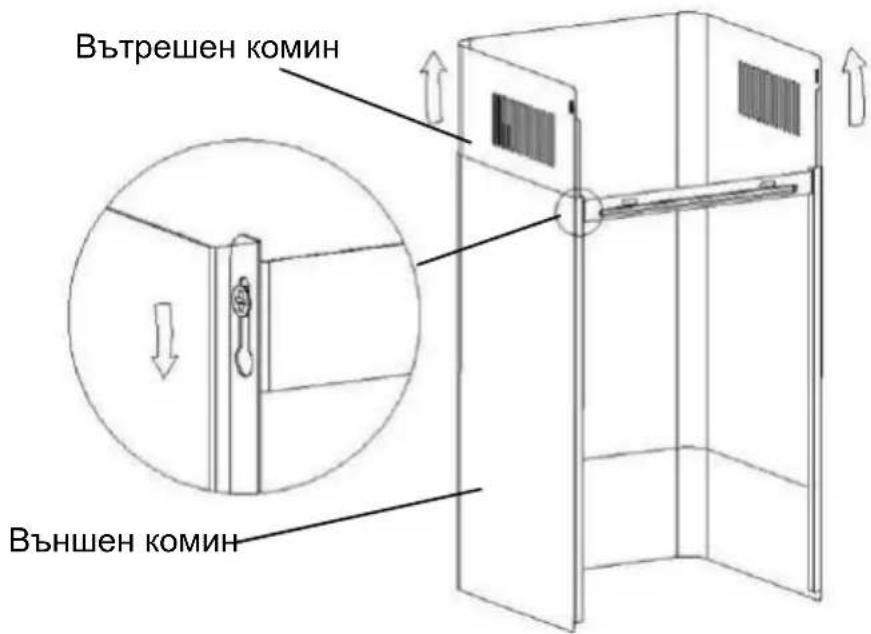

i. Поставете вътрешния комин във външния. След това издърпайте вътрешния комин нагоре. Регулирайте, за да достигнете желаната височина.

ii. Плъзнете комина, за да регулирате височината му. След като достигнете желаната височина, поставете отвора за закачане към винтовете, както е показано на картинките.

8.

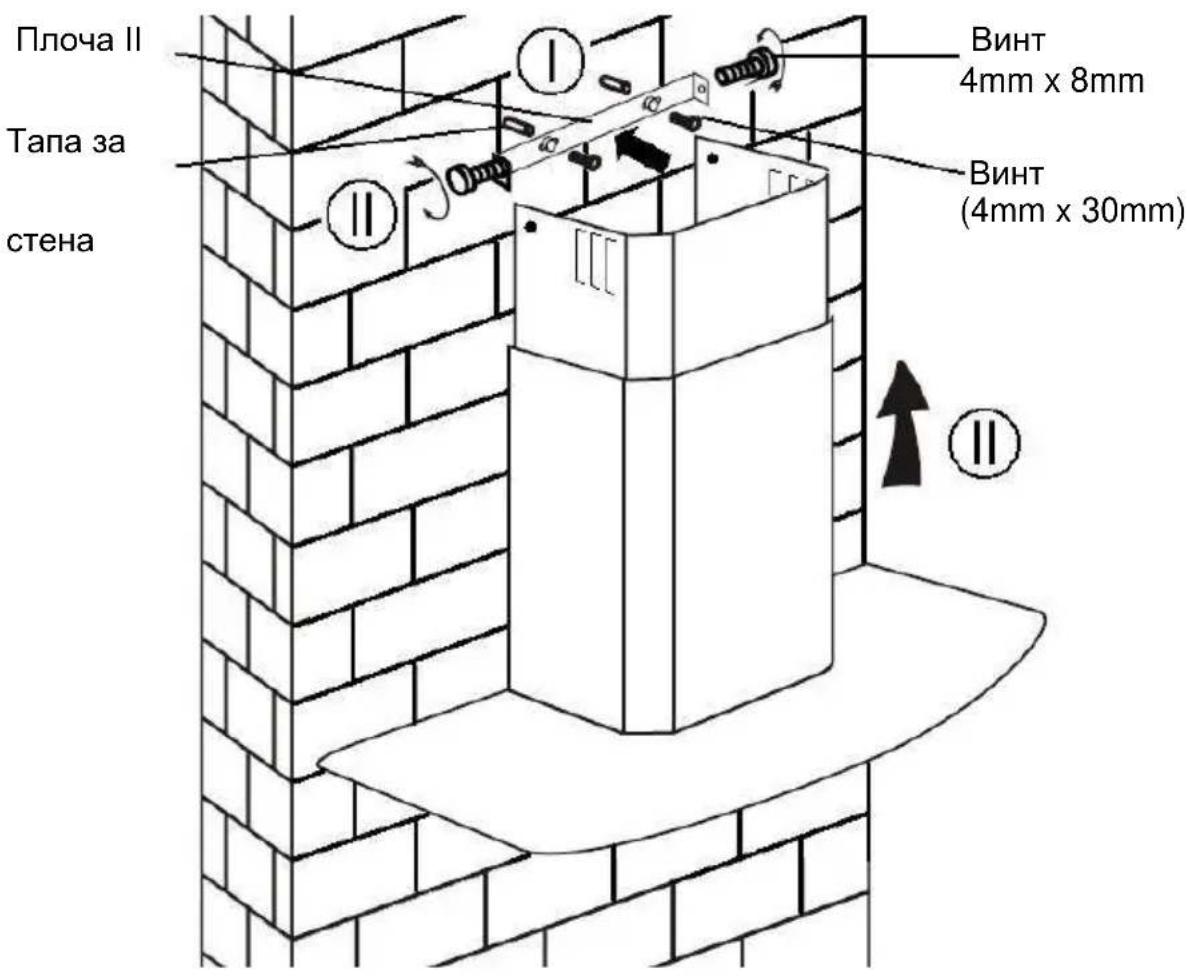

i. Пробийте 2 дупки от по 8 мм всяка, за да монтирате плочата II. С помощта на винтовете затегнете плочата II на стената с двата предоставени винта.
ii. Сглобете комина в уреда и го фиксирайте с 2 винта.

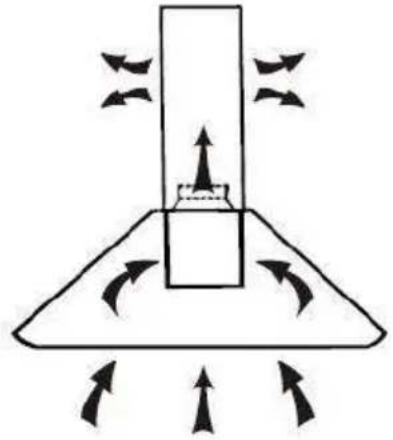

Ако не разполагате с външен извод, изпускателната тръба не е нужна и монтажът е подобен на този, описан в раздел (МОНТАЖ (ВЪНШНА ВЕНТИЛАЦИЯ).

Филтърът с активен въглен може да се използва за улавяне на неприятни миризми.

За да поставите филтъра с активен въглен, първо трябва да свалите филтъра за мазнини. Натиснете заключващия елемент и издърпайте надолу.

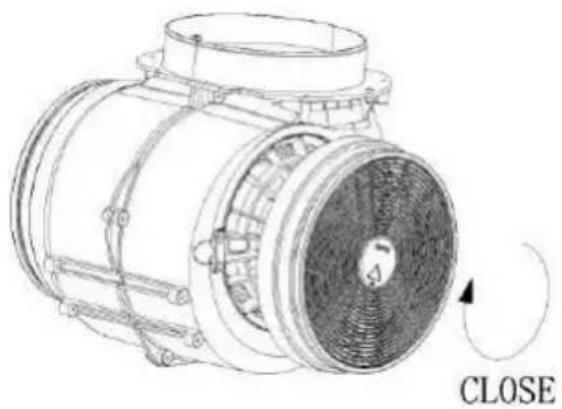

Поставете филтъра с активен въглен в уреда и го завъртете по посока на часовниковата стрелка. Повторете тази операция от другата страна.

о Уверете се, че филтърът поставен коректно. В противен случай, може да се разхлаби и да стане опасен.

о Когато поставите филтъра с активен въглен, засмуквашата мощност ще бъде по-ниска.

КОНФИГУРАЦИЯ 1

РАБОТА

бутон 1

Бутонът е с индикация с подсветка , когато натиснете бутона , подсветката ще бъде включена и вентилаторът ще бъде включен с ниска скорост . когато натиснете отново , той ще изключи вентилатора .

Използва се за вентилация в кухнята. Подходящ е за къкрене и готвене, при които не се образуват изпарения.

бутон 2

Бутонът е с индикация с подсветка , когато натиснете бутона , подсветката ще бъде включена и вентилаторът ще бъде включен на средна скорост . когато натиснете отново , той ще изключи вентилатора .

Скоростта на въздушния поток е идеална за вентилация при стандартно готвене.

бутон 3

Бутонът е с индикация с подсветка , когато натиснете бутона , подсветката ще бъде включена и вентилаторът ще бъде включен с висока скорост . когато натиснете отново , той ще изключи вентилатора .

При наличието на гъста плътност на дим или пара, натиснете бутона за висока скорост за на-ефективна вентилация.

ЗАБЕЛЕЖКА: Ако бутоните за ниска/средна/висока скорост са натиснати едновременно, уредът ще работи само на най-високата скорост.

Бутон за осветление

КОНФИГУРАЦИЯ 2

РАБОТА

Бутон изкл. 0

Използва се за изключване на вентилатора.

Използва се за вентилация в кухнята. Подходящ е за къкрене и готвене, при които не се образуват изпарения.

Скоростта на въздушния поток е идеална за вентилация при стандартно готвене.

При наличието на гъста плътност на дим или пара, натиснете бутона за висока скорост за на-ефективна вентилация.

ЗАБЕЛЕЖКА: Ако бутоните за ниска/средна/висока скорост са натиснати едновременно, уредът ще работи само на най-високата скорост.

Бутон за осветление

КОНФИГУРАЦИЯ 3

I

-

⊕

① Бутон вкл./изкл.

Използва се за включване и изключване на вентилатора.

⊕ Бутон за увеличаване на скоростта

За увеличаване на скоростта на вентилатора

- Бутон за намаляване на скоростта

За намаляване на скоростта на вентилатора.

Бутон за светлина

8 Дигитален дисплей

Екран за скорост на вентилатора:"1" за ниска скорост, "2" за средна скорост,

"3" за висока скорост, "4" за функцията за усилване на мощността (Booster).

Бърз таймер: Натиснете⊕ и ⊖ задръжте за 1 секунда, дигиталният дисплей ще премигне и след 5 минути моторът и осветлението ще се изключат автоматично, а зуметър ще прозвучи за 1 секунда.

Функция за усилване на мощността (Booster)

Този абсорбатор притежава функция за усилване на мощността (Booster). За да активирате функцията за усилване на мощността (Booster), изберете +скорост 4, въведете най-високата скорост, докато абсорбаторът работи и той ще увеличи скоростта за 5 минути, преди отново да я забави.

ПОДДРЪЖКА

Преди почистване на уреда, го изключете от електрическата мрежа, като извадите захранващия щепсел.

I. Редовно

почистване

Използвайте мека кърпа, напоена с топла сапунена вода или домакински почистващ препарат. Никога не използвайте метални подложки, абразивни материали или груби четки при почистването на уреда.

II. Месечно почистване на филтъра за мазнини

ВАЖНО: Почиствайте филтъра всеки месец, за да предотвратите риска от пожар.

Филтърът събира мазнините, дима и праха.....така че той влияе директно на ефикасността на абсорбатора. Ако не е почистен, остатъците от мазнини (които са потенциално запалими) ще се натрупат върху филтъра. Почистете го с обикновен домакински почистващ препарат.

III. Годишно почистване на филтъра с активен въглен

Нанасяйте ЕДИНСТВЕНО върху уред, който е монтиран като уред с повторна вентилация (такъв, който не се вентилира отвън). Този филтър улавя неприятни миризми и може да се подменя веднъж годишно, в зависимост от честотата на употреба на уреда.

IV. Подмяна на ел. крушка

Свалете винтовете от стъклото и свалете стъклото от абсорбатора. Открийте крышката, която се нуждае от подмяна. Тя се намира в осветителното тяло, което е разположено в откритата част на навеса на абсорбатора.

Изключете крушката и я извадете, като отстраните фасунгите и кабелите от абсорбатора. Важно: Не можете да подмените само крушките – необходимо е да извадите крушките, фасунгите и кабелите. (Светлинен индикатор: MAX 1.5W)

Поставете новите крушки, фасунги и кабели по същия начин както оригиналните. След това свържете отново с осветителната мрежа.

Поставете обратно стъклото на абсорбатора и завийте винтовете. Уверете се, че винтовете са добре завити.

ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

Неизправност	Причина	Решение
Светлините работят, но не и вентилатора.	Перката на вентилатора е	Изключете уреда и го ремонтирайте само в квалифициран сервис.
	Моторът е повреден.
Светлините и вентилатора не работят.	Халогенната крушка е изгоряла.	Заменете с подходяща крушка.
	Захранващият кабел е разхлабен.	Отново свържете в ел. захранване.
Силно вибриране на уреда.	Перката на вентилатора е повредена.	Изключете уреда и го ремонтирайте само в квалифициран сервис.
	Моторът на вентилатора не е монтиран	Изключете уреда и го ремонтирайте само в квалифициран сервис.
	Уредът не е окачен правилно на скобата.	Свалете уреда и проверете дали скобата е на правилното място.
Уредът не засмуква добре.	Прекалено голямо разстояние между уреда и кухненския плот.	Регулирайте разстоянието на 65-75cm

Ако не можете да идентифицирате причината на необичайното поведение: изключете уреда и се свържете с Техническия сервис.

СЕРИЕН НОМЕР НА ПРОДУКТА. Къде мога да го намеря?

Важно е да съобщите на техническия сервис своя продуктов код и серийния му номер (код от 16 знака, който започва с цифрата 3); той може да бъде намерен на гаранционния сертификат или на табелката с данни върху уреда. Той ще ви помогне да избегнете излишно ходене до техници, като така (и това е по-важно) пестите съответните разходи за повикване.

ЗАЩИТА НА ОКОЛНАТА СРЕДА

Електрическите уреди не трябва да се изхвърлят с битовите отпадъци. Моля, рециклирайте в обособените пунктове. Свържете се с вашия местен представител за препоръки при рециклирането.

Уредът е маркиран в съответствие с Европейската директива 2012/19/EU

за Отпадъци от електрическо и електронно оборудване (WEEE).

Като осигурите правилното изхвърляне на този продукт, ще помогнете за предотвратяването на потенциални негативни последици за околната среда и човешкото здраве, които иначе биха били причинени от неправилната обработка на отпадъците от този продукт.

Символът на този уред показва, че той не може да се третира като битов отпадък. Вместо това следва да се предаде в подходящ пункт за събиране за рециклиране на електрическо и електронно оборудване.

Изхвърлянето трябва да се направи в съответствие с местните разпоредби за опазването на околната среда и изхвърлянето на отпадъци.

За по-подробна информация относно обработката, възстановяването и рециклирането на този уред, моля, свържете се с местната си градска служба, услугата за изхвърляне на битови отпадъци или магазина, откъдето сте закупили уреда.
