CGM90NX1 - Exaustor CANDY - Manual de utilização gratuito

Tipo de produto	Coifa de cozinha
Marca	Candy
Modelo	CGM90NX1
Largura	90 cm
Alimentação	220-240 V ~ 50 Hz, classe I, aterramento obrigatório
Potência máxima de sucção	Não especificada (motor de alta potência)
Número de velocidades	3 velocidades + função booster (5 minutos)
Iluminação	LED, 1,5 W máx, não substituível individualmente (kit lâmpada + soquete + cabo)
Tipo de comando	Botões de pressão retroiluminados (configuração variável conforme versão)
Filtro de gordura	Lavável na máquina de lavar louça, limpeza mensal recomendada
Filtro de carvão ativado	Para versão recirculação, substituição anual
Diâmetro do duto de exaustão	150 mm
Distância mínima acima do fogão	65 cm
Distância máxima acima do fogão	75 cm
Material	Aço inoxidável, vidro
Peso	Não especificado (aproximadamente 15-20 kg estimado)
Acessórios fornecidos	Base, chaminés superior e inferior, suportes, fixações, buchas, parafusos, válvula antirretorno
Uso	Doméstico, não usar para churrasco ou assador
Normas	Em conformidade com a diretiva europeia 2012/19/UE (REE)

Perguntas frequentes - CGM90NX1 CANDY

Como instalar a coifa Candy CGM90NX1?

A instalação deve ser realizada por um profissional qualificado. A coifa deve ser colocada a uma distância de 65 a 75 cm acima do fogão. Fixe o suporte de parede com as buchas e parafusos fornecidos, depois pendure a coifa. Para exaustão externa, conecte um duto de 150 mm. Respeite as instruções de segurança elétrica (aterramento obrigatório).

Como limpar o filtro de gordura?

O filtro de gordura deve ser limpo mensalmente. Remova-o e lave-o na máquina de lavar louça ou à mão com detergente suave. Um filtro sujo pode causar risco de incêndio e reduzir a eficiência da coifa.

Quando é necessário substituir o filtro de carvão ativado?

O filtro de carvão ativado é usado no modo recirculação. Deve ser substituído pelo menos uma vez por ano, de acordo com a frequência de uso. O procedimento de substituição está descrito no manual.

Como substituir a lâmpada LED?

A lâmpada LED não pode ser substituída individualmente. Você deve comprar um kit composto pela lâmpada, soquete e cabo. Remova a placa de vidro, desconecte o conjunto antigo e instale o novo. Use uma lâmpada LED de 1,5 W máx.

O que fazer se a coifa vibrar anormalmente?

Uma vibração forte pode ser causada por uma turbina presa, motor mal fixado ou suporte mal instalado. Verifique primeiro a instalação. Se o problema persistir, desligue o aparelho e chame um profissional.

A coifa não liga de jeito nenhum, o que verificar?

Verifique se o cabo de alimentação está bem conectado e se a tomada está energizada. Se a iluminação funcionar mas o motor não, a turbina pode estar presa. Se nada funcionar, a lâmpada pode estar queimada (substitua pelo kit adequado) ou um problema elétrico requer intervenção de um profissional.

Qual é a função booster?

A função booster ativa a velocidade máxima por 5 minutos, ideal para evacuar rapidamente fumaças espessas ou odores fortes. Após 5 minutos, a coifa retorna automaticamente à velocidade anterior.

Posso usar a coifa acima de um fogão a gás?

Sim, mas respeite a distância mínima de 65 cm acima do plano de cozimento. Certifique-se também de que o ambiente esteja bem ventilado e que o ar evacuado não passe por um duto usado por outros aparelhos a gás.

Como encontrar o número de série da minha coifa?

O número de série de 16 dígitos começa com 3. Ele está no certificado de garantia ou diretamente no aparelho (geralmente em uma etiqueta interna). Anote-o antes de entrar em contato com o serviço ao consumidor.

A coifa pode ser usada no modo recirculação sem exaustão externa?

Sim, se você não tiver duto de exaustão, deve instalar filtros de carvão ativado (vendidos separadamente ou incluídos conforme o modelo). A coifa recirculará o ar após a filtragem. A instalação é semelhante ao modo exaustão, mas sem conexão de duto.

MANUAL DE UTILIZADOR CGM90NX1 CANDY

MANUAL DE INSTALAÇÃO E

UTILIZAÇÃO

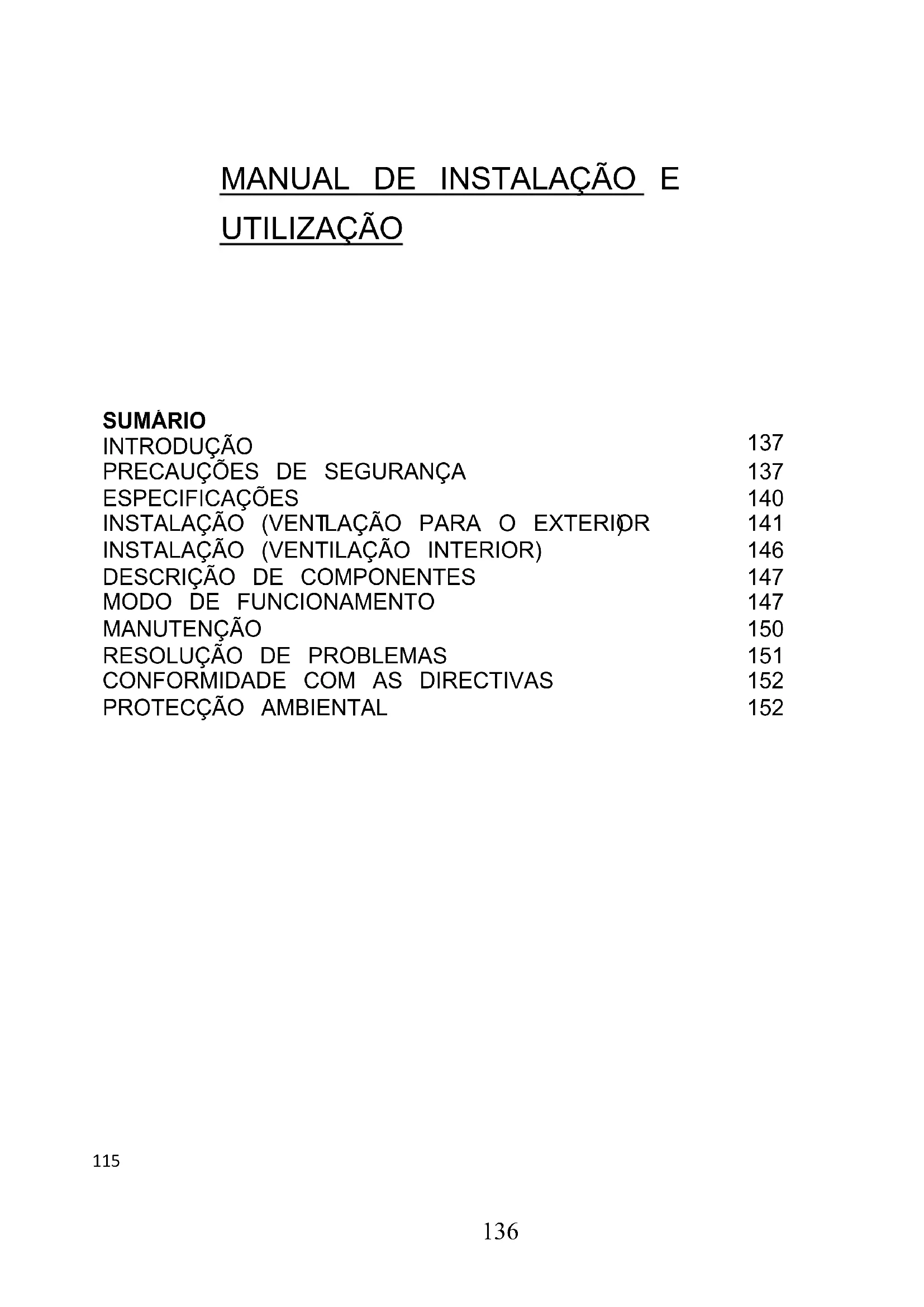

SUMÁRIO

INTRODUÇÃO 137

PRECAUÇÕES DE SEGURANÇA 137

ESPECIFICAÇÕES 140

INSTALAÇÃO (VENTILAÇÃO PARA O EXTERIOR) 141

INSTALAÇÃO (VENTILAÇÃO INTERIOR) 146

DESCRIÇÃO DE COMPONENTES 147

MODO DE FUNCIONAMENTO 147

MANUTENÇÃO 150

RESOLUÇÃO DE PROBLEMAS 151

CONFORMIDADE COM AS DIRECTIVAS 152

PROTECÇÃO AMBIENTAL 152

INTRODUÇÃO

Muito obrigado por ter escolhido este modelo.

Este manual de instruções foi concebido para lhe fornecer todas as instruções de instalação, utilização e manutenção do aparelho.

Para que consiga utilizar o aparelho corretamente, por favor leia o manual de instruções cuidadosamente antes de instalar e utilizar a chaminé.

Este eletrodoméstico foi concebido com materiais de alta qualidade e com design aerodinâmico. Equipado com um motor de grande potência e um ventilador centrífugo, também é dotado de grande poder de sucção, baixo nível de ruído, filtro anti-gordura e grande facilidade de montagem e instalação.

Ao colocar a marcação sobre este produto, declaramos, sob nossa responsabilidade, a conformidade com todos os requisitos de segurança europeia, saúde e ambientais estabelecidos na legislação para este produto.

PRECAUÇÕES DE SEGURANÇA

Nunca deixe que crianças operem com o aparelho.

Esta chaminé exaustor foi concebida apenas para uso doméstico, não está preparada para funcionar em churrascos, restaurantes de grelhados ou outras finalidades comerciais.

O filtro da chaminé deve ser limpo regularmente para que se mantenha em boas condições de utilização.

A limpeza deve ser feita de acordo com as instruções deste manual, longe de fontes de perigo, calor ou fogo.

Não deve ser apoiado ou encostado diretamente ao fogão ou placa.

A cozinha deve ser mantida em boas condições de limpeza e segurança.

Antes de ligar este eletrodoméstico, confirme se o cabo de alimentação elétrica está em boas condições. Se o cabo de alimentação fornecido estiver danificado, este deve ser substituído apenas por um profissional qualificado e certificado.

Deve existir, na cozinha onde o aparelho for instalado, uma boa ventilação sempre que este funcione ao mesmo tempo que esquentadores, caldeiras ou outros aparelhos que consumam gás ou outros combustíveis.

O ar que é extraído por esta chaminé não deve sair ou ser descarregado pelo mesmo local por onde se escoam fumos ou outros gases de combustível a ser consumido;

Este aparelho não foi concebido para ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais

reduzidas, falta de experiência e conhecimento, a menos que sejam supervisionadas e tenham sido dadas instruções específicas por parte de uma pessoa que zele pela segurança dessa pessoa.

As crianças devem ser supervisionadas para que se garanta que não brincam com este eletrodoméstico.

Nunca faça fogo (mesmo que seja “flambé”) junto desta chaminé. A chaminé não deve ser instalada por cima de um fogão que tenha mais de 4 queimadores ou zonas de aquecimento.

Ligue este equipamento exclusivamente a uma tomada com ligação à terra. Se tiver dúvidas, esclareça-as com um profissional qualificado na matéria.

O não cumprimento destas instruções pode resultar em morte, incêndio ou choque elétrico.

Instalação elétrica

Toda a instalação deve ser realizada por uma pessoa competente ou qualificada.

eletricista. Antes de ligar a fonte de alimentação, certifique-se de que a tensão corresponde à tensão na placa de classificação.

Conexão direta

O aparelho deve ser ligado diretamente à corrente usando um disjuntor omnipolar com uma abertura mínima de 3mm entre os contatos.

O instalador deve assegurar que a conexão elétrica correta tenha sido feita e que está de acordo com o diagrama de fiação.

O cabo não deve estar dobrado ou comprimido.

Verifique regularmente a ficha de alimentação e o cabo de alimentação quanto a danos.

Se o cabo de alimentação estiver danificado, deve ser substituído por um cabo especial ou montagem disponível do fabricante ou seu agente de serviço.

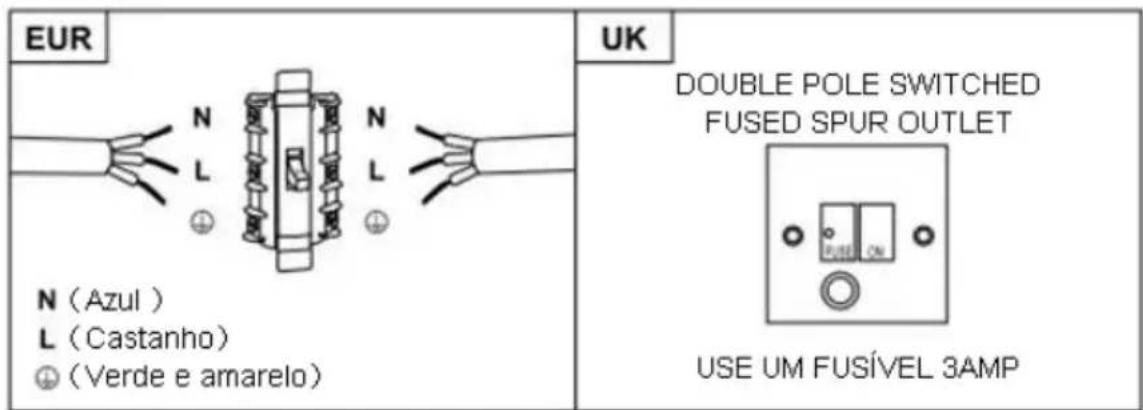

AVISO: Este é um aparelho da Classe I e DEVE ser aterrado.

Este aparelho é fornecido com um cabo de rede de 3 cores, como segue:

Castanho = L ou Vivo

Azul = N ou Neutro

Verde e amarelo = E ou Terra

O fusível deve ser classificado em 3 Amps.

Lista de acessórios para instalação standard

Especificações	Imagem ilustrativa	Qtd
Revestimento		1
Zona de cima da chaminé		1
Zona de baixo do da chaminé		1
Calha de baixo da chaminé		1
Calha de cima da chaminé		1
Calha para pendurar		1
φ8 buchasφ8×φ6 de cor branca		9
ParafusosST4.0×30		9
φ7.2 parafusosST4.0×8		2

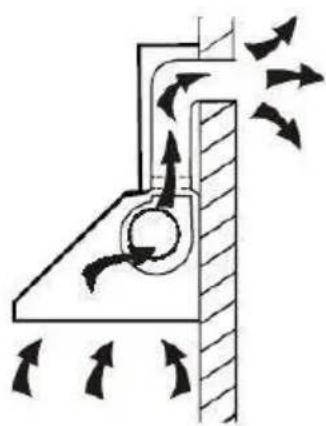

INSTALAÇÃO (ventilação para o exterior - fixação na parede)

Se tiver uma saída de ar para o exterior, o exaustor pode ser ligado como demonstrado na imagem em baixo, por meio de uma conduta de extração (esmalte, alumínio, tubo flexível de material que não seja inflamável e que tenha um diâmetro interior de 150 mm).

1. Antes da instalação, desligue a alimentação e retire a tomada da ficha por questões de segurança.

1. A chaminé deve ser colocada a uma distância de 65 a 75 cm acima do fogão ou placa para se conseguirem os melhores resultados.

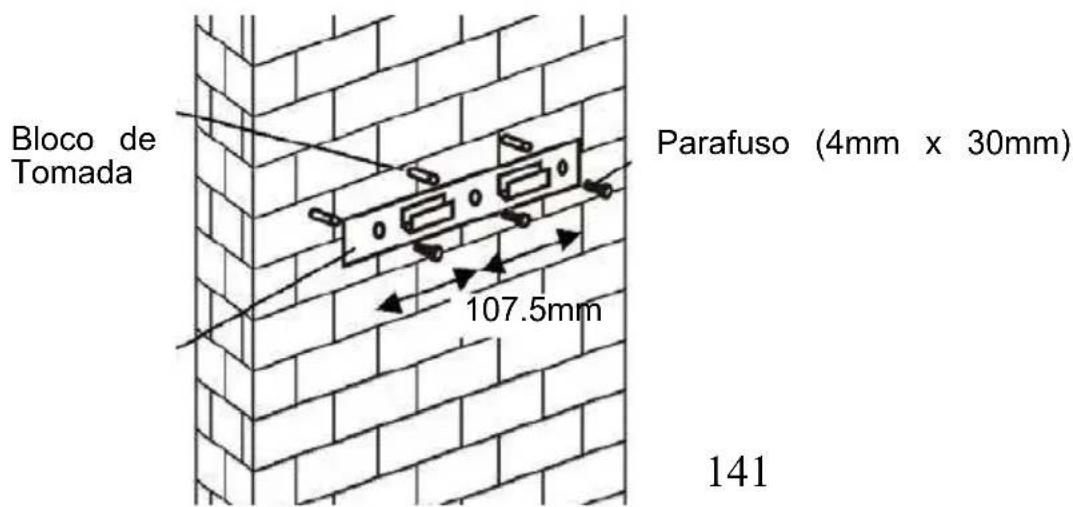

1. Faça 3 orifícios de 8mm para colocar o suporte. Ajuste o suporte à parede com os parafusos e aperte-os até o suporte estar bem fixado.

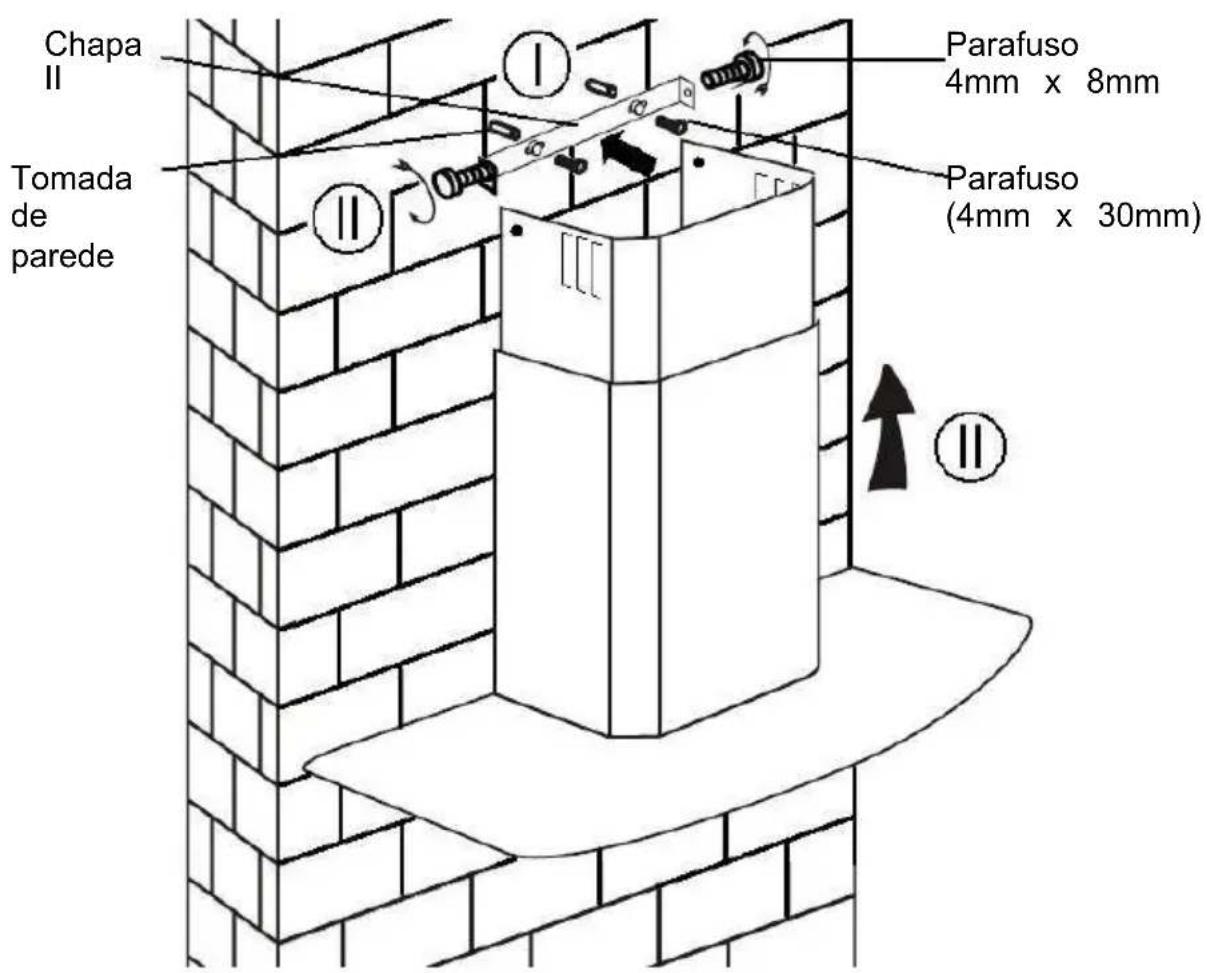

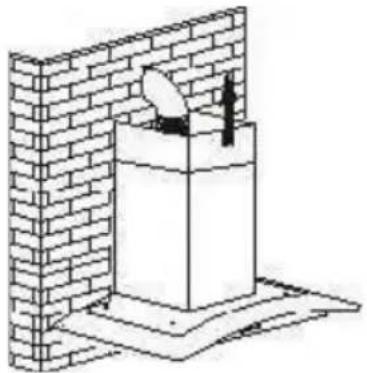

Para modelos com painel inclinado

- Necessita de fazer buracos extra de 2 x 8 mm e fixar com parafusos antes da instalação.

6.

i. Coloque a parte de vidro na posição correta, no extremo da chaminé.

ii. Aperte os 4 parafusos, mas não faça demasiada força para não correr o risco de partir ou rachar o vidro. Molhe ligeiramente antes de apertar os parafusos.

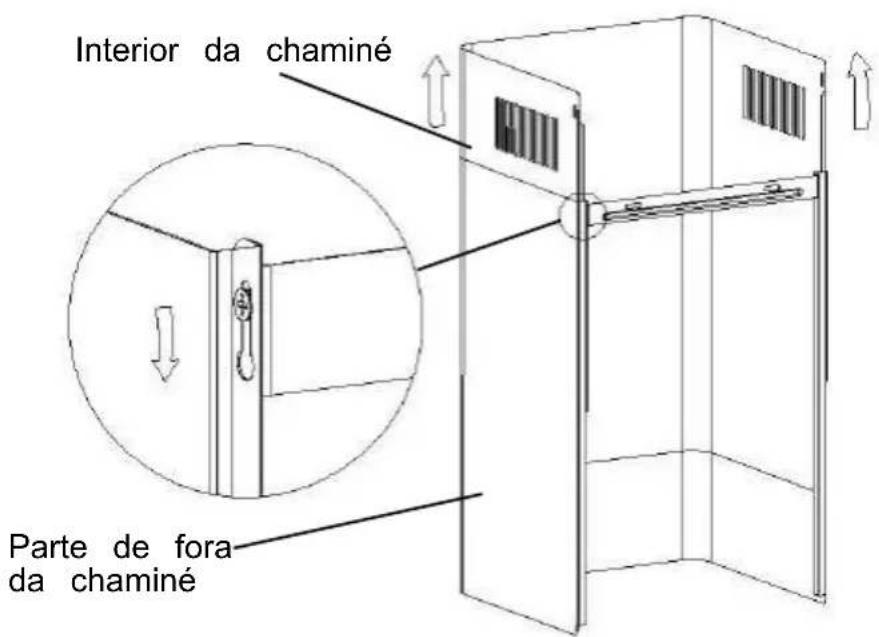

i. Coloque a parte de dentro da chaminé dentro da parte exterior e ajuste até à altura pretendida.

ii. Faça deslizar a chaminé para ajustar a altura. Deve deslizar a parte de dentro e a parte de fora até obter a altura pretendida. Quando a altura desejada for alcançada, fixe os parafusos no orifício para fixar as duas partes da chaminé, conforme mostram as imagens.

8.

i. Faça 2 orifícios de 8 mm para fixar a chapa II. Fixe e aperte, com os 2 parafusos fornecidos, a chapa na parede. ii. Encoste e fixe a chaminé à parede, unindo-a à placa com os 2 parafusos fornecidos. Certifique-se de que fica bem presa, fixa e firme.

INSTALAÇÃO (VENTILAÇÃO INTERIOR)

Se não dispõe de uma saída de ar para o exterior, não é necessário tubo de exaustão. A montagem e instalação será idêntica à indicada, no caso de a ventilação ser feita para o exterior.

O filtro de carvão ativado pode ser usado para captar e eliminar odores complicados. Para instalar este filtro, deve destacar primeiro o filtro de gordura. Pressione a tranca e puxe-o para baixo.

Instale o filtro de carvão ativado no tambor e rode-o no sentido dos ponteiros do relógio. Repita a mesma operação do outro lado.

o Certifique-se de que os filtros estão trancados com segurança. Caso contrário, podem-se soltar e causar danos. o Quando o filtro de carbono ativado funciona, o poder de sucção será menor.

DESCRIÇÃO DE COMPONENTES

CONFIGURAÇÃO 1

FUNCIONAMENTO

Botão 1

O botão está com luz indicadora de fundo. Quando você pressiona o botão, o backlight será ligado e o ventilador será ligado em baixa velocidade. Quando pressionar novamente, ele desligará o ventilador.

Esta velocidade é utilizada para ventilação da cozinha. Também usada para cozeduras e cozinhados que não produzam muito vapor.

Botão 2

O botão está com luz indicadora de fundo. Quando você pressiona o botão, o backlight será ligado e o ventilador será ligado em velocidade média. Quando pressionar novamente, ele desligará o ventilador.

Esta velocidade é ideal para ventilação na maioria dos cozinhados a realizar numa cozinha.

Botão 3

O botão está com o indicador iluminado. Quando você pressiona o botão, o backlight será ligado e o ventilador será ligado em alta velocidade. Quando pressionar novamente, ele desligará o ventilador.

Função utilizada para cozinhados que produzem muito vapor, fumos e cheiros.

Nestes casos, pressione o botão correspondente à velocidade mais alta para uma efetiva ventilação e extração de fumos.

NOTA: Se os botões de velocidade lenta, média e alta forem pressionados e selecionados ao mesmo tempo, o comando que será ativado será o de velocidade mais alta.

Botão da luz

CONFIGURAÇÃO 2

FUNCIONAMENTO

Botão Off 0

É usado para desligar o ventilador

Botão de velocidade lenta

Esta velocidade é utilizada para ventilação da cozinha. Também usada para cozeduras e cozinhados que não produzam muito vapor.

Botão de velocidade média

Esta velocidade é ideal para ventilação na maioria dos cozinhados a realizar numa cozinha.

Botão de alta velocidade 3

Função utilizada para cozinhados que produzem muito vapor, fumos e cheiros. Nestes casos, pressione o botão correspondente à velocidade mais alta para uma efectiva ventilação e extracção de fumos.

NOTA: Se os botões de velocidade lenta, média e alta forem pressionados e seleccionados ao mesmo tempo, o comando que será activado será o de velocidade mais alta.

Botão da luz

CONFIGURAÇÃO 3

① Botão On / Off

É usado para ligar / desligar o ventilador

+ Botão de velocidade

Para aumentar a velocidade do ventilador

Botão de diminuição de velocidade

Para diminuir a velocidade do ventilador.

Botão de luz

8 Tela digital

Indicação da velocidade do ventilador: "1" para a velocidade baixa, "2" para a velocidade média, "3" para alta velocidade, "4" para função Booster.

Temporizador rápido: Prima ⚠ e ⏻ mantenha durante 1 segundo, o display digital irá piscar e em 5 minutos contagem regressiva, após 5 minutos o motor e a luz vão desligar com som automático e buzzer por 1 segundo.

Função Booster

Esta chaminé tem função booster. Para a ativar, pressione para a velocidade 4, a chaminé vai entrar na velocidade máxima/extra e ficará assim por 5 minutos, altura em que vai abrandar novamente para a velocidade em que estava anteriormente.

MANUTENÇÃO

Antes de limpar a chaminé, desligue-a e retire a ficha da tomada.

I. Limpeza Regular

Utilize um pano macio embebido em água morna e um detergente doméstico suave (da loiça, por exemplo). Lave com o pano e o detergente com água, utilizando simplesmente as mãos. Não recorra a materiais de metal, como escovas de dentes metálicas ou outras, para limpar o aparelho.

ATENÇÃO: Limpe este filtro todos os meses para prevenir qualquer risco de incêndio.

O filtro absorve gorduras, fumo e pó..... por isso o estado do filtro afecta directamente a eficiência do exaustor. Se não estiver limpo, os resíduos de gordura (potencialmente inflamáveis) vão saturar no filtro. Por isso deve ser limpo e lavado com detergente doméstico (detergente da loiça ou outro tipo de detergente utilizado em limpezas domésticas).

Aplica-se exclusivamente ao aparelho instalado como unidade de renovação e circulação do ar (sem ventilação para o exterior). Este filtro absorve os cheiros e deve ser substituído pelo menos uma vez por ano, dependendo da frequência com que é utilizado.

IV. Trocar uma lâmpada

Retire os parafusos do vidro, depois retire a campânula de vidro. Determine qual a lâmpada que precisa de ser substituída e retire-a. Vai encontrar as lâmpadas dentro da secção de iluminação.

Desligue o ponto de luz e elimine os porta-lâmpadas, os casquilhos, retirando-os da chaminé. Importante: não é possível substituir as lâmpadas individualmente, tem que adquirir o suporte para lâmpadas, o sistema de fixação e as lâmpadas, numa peça completa que existe disponível no mercado (Luz LED: G4, MAX 1.5W)

Substitua as lâmpadas, o porta-lâmpadas e todo o kit, tal como estavam os originais. De seguida volte a ligar o ponto de luz. Volte a colocar a campânula de vidro e aperte bem os parafusos.

RESOLUÇÃO DE PROBLEMAS

Problema	Causa possível	Solução
A luz acende, mas o ventilador não funciona	A pá do ventilador pode estar pressa.	Desligar a chaminé, que deve reparada por um profissional qualificado da assistência técnica
	O motor pode estar avaria
Luz e ventilador não funcionam	Lâmpada fundida.	Substitui a lâmpada por uma boa e adequada
	Cabo de alimentação danificado ou partido	Ligue novamente um cabo de alimentação.
Vibraçõe se barulhos na chaminé	A pá do ventilador estará danificada	Desligar a chaminé, que deve reparada por um profissional qualificado da assistência técnica
	A pá do motor pode não estar correctamente fixada.	Desligar a chaminé, que deve reparada por um profissional qualificado da assistência técnica
	A chaminé pode não esta correctamente assente e fi no suporte	Retire a chaminé e verifique se suporte onde esta encaixa está devidamente localizado e fixado.
A performance/ poder de sucção estão fracos	Pode existir uma distância demasiado grande entre a chaminé e o fogão ou placa	Reajustar a distância para 65 a 75cm entre a chaminé e o fog

SERVIÇO DE ASSISTÊNCIA AO CLIENTE

Se não conseguir identificar a causa da avaria ou anomalia de funcionamento, desligue o aparelho e contacte o Serviço de Assistência Técnica.

Número de série do produto: não consegue encontrá-lo?

É muito importante que informe o Serviço de Assistência Técnica do código e respectivo número de série do produto (um código de 16 caracteres que começa pelo número 3), que pode ser encontrado no Certificado de Garantia ou na pequena placa de identificação situada no próprio aparelho. Este passo vai evitar uma deslocação inútil dos técnicos apenas para verificarem o número de série. Evita ainda gastos desnecessários e possíveis reclamações.

PROTECÇÃO AMBIENTAL

Resíduos ou lixo eléctrico, electrodomésticos antigos, usados ou estragados não devem ser eliminados e deitados fora com o lixo habitual do dia-a-dia. Por favor informe-se na sua localidade, com as autoridades locais, onde existem locais para depósito e posterior reciclagem de electrodomésticos e material eléctrico.

Ao garantir que este produto é correctamente eliminado, sendo depositado nos locais adequados, está a prevenir potenciais consequências negativas para o ambiente e para a saúde humana, que poderiam ser causadas pelo tratamento inadequado deste tipo de lixo.

A eliminação do produto deve ser feita em conformidade com as normas ambientais em vigor em cada país e com as normas europeias, se for o caso.

Para obter informações mais detalhadas sobre o tratamento no fim de vida e reciclagem do produto, entre em contacto com os serviços locais de reciclagem e de recolha de lixo ou com o estabelecimento onde adquiriu o produto.

CONTEÚDO

INTRODUÇÃO 154

MEDIDAS DE SEGURANÇA 154

ESPECIFICAÇÕES 157

INSTALAÇÃO (EVACUAÇÃO PARA O EXTERIOR) 158

INSTALAÇÃO (VENTILAÇÃO INTERNA) 163

DESCRIÇÃO DOS COMPONENTES 164

OPERAÇÃO 164

MANUTENÇÃO 167

PROBLEMAS TÉCNICOS 168

CONFORMIDADE COM AS DIRETIVAS 169

PROTEÇÃO DO MEIO AMBIENTE 169
